Основные разновидности
Все существующие конструкции теплых полов делятся на три основные группы: кабельные, теплые маты, инфракрасные. Нагревательные кабели для электрического пола делятся на резистивные и саморегулирующиеся. Их преимуществом является универсальность, они способны повторить изгибы и учесть особенности строения помещения, подходят для укладки практически под любой вид напольного покрытия.
Остальные виды теплых конструкций лишены такого недостатка, например, при установке мата подъем уровня может составить всего 3 см.
Резистивные полы
В конструкции первого в качестве основного элемента выступает нагревательная жила, поверх которой укладывают изоляционный слой. Сверху него размещают металлическую оплетку, которая выполняет функцию заземления и защитного экрана.
Резистивные кабели бывают одножильными и двухжильными. В первом варианте схема подключения осуществляется с использованием принципа замкнутой цепи. Недостатком считается возникающее магнитное поле, которое появляется вне зависимости от присутствия оплетки. Одножильные системы снабжены муфтами с двух сторон.
При использовании резистивного кабеля стоит учитывать, что чрезмерное давление на поверхность пола способно приводить к перегреву. Аналогичная проблема возникает при плохом контакте со стяжкой, поэтому такие нюансы необходимо учитывать при монтаже электрического теплого пола.
Саморегулирующиеся полы
Саморегулирующиеся кабели имеют 2 жилы, но они являются токопроводящими. За нагревание отвечает специальная матрица из полимера. При повышении температуры кабеля на определенном участке происходит мгновенное увеличение ее сопротивляемости, сила которой зависит от степени нагрева конструкции. При повышении температуры значение растет, сила тока и тепловыделение снижаются.
Тепловые маты
На рынке строительных материалов сегодня можно встретить тепловые маты, предназначенные для монтажа электрического пола. В основе их конструкции также лежит нагревательный кабель, но он уложен на специальную стекловолоконную сетку. Кабель имеет соединение холодным проводом длиной от 1 до 2 м, который отвечает за подключение всей конструкции к сети.
Тепловые маты сразу накладывают на бетонную стяжку. Их достоинством является простота монтажа, а благодаря небольшой толщине, систему можно монтировать непосредственно под напольное покрытие.
Инфракрасные полы
В основе конструкции лежит тонкая пленка, способная обеспечивать равномерное излучение инфракрасных лучей, которые для человека абсолютно безопасны. Основное отличие при монтаже заключается в том, что при укладке необходимо обеспечить наличие теплоизоляционного материала. Такие конструкции не используют в помещениях с повышенным уровнем влажности и применяют для обогрева площади с покрытием пола керамической плиткой.
Способы и правила укладки труб
Не вдаваясь в подробности скажем, что наиболее выгодный и правильный во всех отношениях вариант — использование при монтаже водяного теплого пола металлопластиковых или полипропиленовых труб.
Важный момент — выбор способа укладки труб. Фактически их всего два:
- «Змейка». При этом методе укладки нагретая жидкость поступает в систему у внешней стены, и постепенно охлаждается при движении по контуру. Из-за этого возникает дисбаланс — в начале контура температура поверхности пола будут выше, а в конце, соответственно, значительно ниже. Вариантом решения этой проблемы является увеличение мощности нагнетающего насоса или укладка труб в виде двойной «змейки»;
- «Улитка». Благодаря тому, что при этом способе укладки труб теплого водяного пола происходит чередование холодных и горячих потоков, температура будет практически одинаковой по всей площади помещения.
В разных случаях предпочтение отдается разным способам укладки. В небольшом помещении выгоднее использовать «улитку», так как она проще монтируется (все изгибы трубы составляют угол в 90 градусов) и для обеспечения циркуляции жидкости требуется насос меньшей мощности (стоит он соответственно дешевле).
В помещениях больших размеров, где укладывается несколько контуров теплого пола, укладка змейкой позволяет сделать их одинаковой длины. Это, в свою очередь, обеспечивает более простую балансировку системы.
При планировке раскладки труб следует опираться на следующие правила:
- Вдоль наружных стен помещения трубы должны быть уложены плотнее, чем на остальной площади, чтобы компенсировать потери тепла, а отступ от стены должен составлять не менее 15 см;
- Расстояние между трубами не должно быть менее 10 см, так как это не эффективно с точки зрения расхода материалов, а также чревато появлением эффекта теплового моста, когда температура жидкости во всей системе станет одинаковой, чего быть не должно;
- Шаг укладки труб греющего контура водяного теплого пола не должен превышать 25 см;
- Крайне не рекомендуется делать тепловые контуры длиной более 100 м, так как это чревато большими гидравлическими потерями. Оптимальная длина контура составляет 50-60 м.
На просторах интернета можно встретить немало способов крепления труб перед заливкой бетонной стяжки, однако мы рассмотрим только самые распространенные из них.
Если в качестве утеплителя используются профильные теплоизоляционные плиты, то труба просто укладывается на нужном расстоянии между выступами посредством нажима ногой;
Монтаж труб на плиты утеплителя
Если в качестве утеплителя был выбран материал с гладкой поверхностью, например, плиты экструзированного полистирола, на него могут быть наклеены специальные монтажные пластмассовые планки;
Укладка труб на монтажную планку
Третий способ — крепление к арматурной сетке с ячейками 5×5 или 10×10 см. Она укладывается поверх утеплителя, на нее ложатся трубы, которые фиксируются на сетке с помощью обычной проволоки или пластиковых хомутов.
Крепление труб к арматурной сетке на хомуты
Уложенную на утеплитель сетку ни в коем случае нельзя считать армирующем слоем стяжки, так как, находясь в самом низу, она не перенимает никаких нагрузок.
Монтаж труб теплого пола начинают от подающего коллектора. Очень рекомендуется делать контур из цельной трубы, так как сочленения увеличивают возможность появления протечек.
Количество контуров определяется главным образом геометрией помещения — если оно сложное (имеет форму буквы Г, П, либо какую-то другую) или вытянутое (одна из стен длиннее 8 м или отношение ширины к длине меньше чем 1:4), то понадобится укладка деформационного шва.
Делают его из той же демпферной ленты, которая укладывается на теплоизоляцию, и делит помещение на сектора. В каждый сектор должен быть уложен свой контур теплого пола, а в местах пересечения ими ленты, трубы должны быть уложены в металлические или пластиковые гильзы.
Исходя из вышесказанного, еще на этапе планирования необходимо просчитать количество контуров, чтобы приобрести коллектор с нужным количеством входов-выходов.
Монтаж теплого водяного пола своими руками
Обязательным условием качественного монтажа системы теплого пола является наличие ровной поверхности. На нее будут укладывать трубы водяного теплого пола. Если изначально этих условий нет, прежде чем приступать к укладке листов пенополистирола, можно выполнить заливку черновой стяжки по маякам. Это посодействует выравниванию поверхности пола и значительно облегчит выполнение всех последующих этапов работ.
После этого последовательность выполнения монтажных работ имеет следующий вид:
1) вначале необходимо установить на стену коллектор и выставить его строго горизонтально по уровню (если не придерживаться этих рекомендаций вся система может работать с перебоями либо выйти из строя);
2) потом выполнить укладку демпферной ленты по периметру всех помещений, где будет выполняться монтаж системы водяного теплого пола;
3) дальше плотно встык уложить листы пенополистирола, а поверх них – планки для фиксации труб;
4) потом выполнить укладку труб исходя из схемы монтажа (ее необходимо составить предварительно);
5) еще следует подсоединить входящие и выходящие концы отопительных контуров к коллектору посредством подходящих фитингов;
6) после затяжки резьбовых соединений каждого трубопровода необходимо выполнить подсоединение коллектора к источнику тепловой энергии (в его качестве используется отопительный котел);
7) после этого следует выполнить первый запуск системы для проверки ее работоспособности (на протяжении первых часов температуру теплоносителя необходимо постепенно увеличивать и, при отсутствии каких-либо утечек теплоносителя, довести давление рабочей среды до максимально допустимого значения);
при недостаточном опыте выполнения сантехнических работ лучше всего доверить подсоединение коллектора профессионалу;

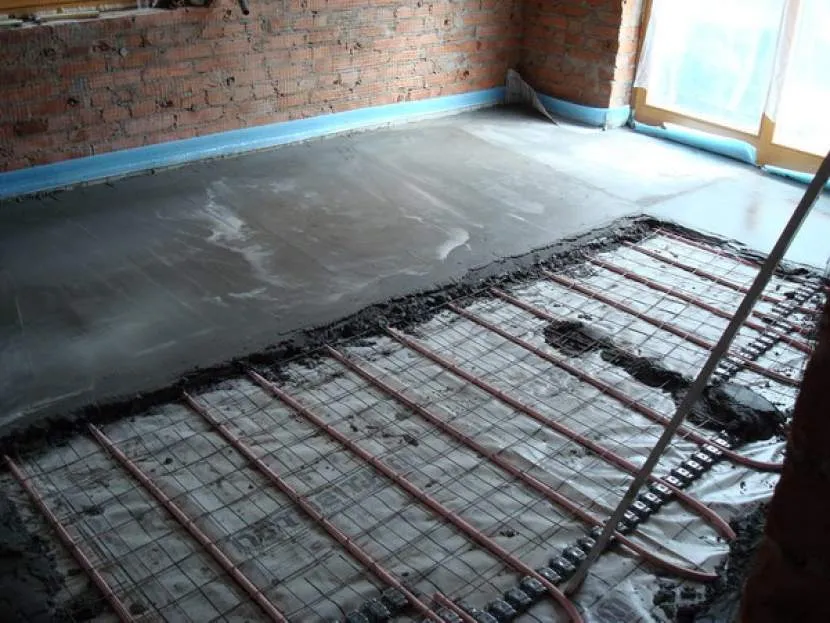

9) если вся система успешно прошла тестирование, поверх ее труб необходимо уложить армирующую сетку и выполнить заливочные работы с применением маяков, чтобы созданная таким образом поверхность была ровной;
10) раствор необходимо залить от стен к центру помещений;
11) после заливки пол должен просыхать минимум три недели, по истечении которых необходимо опять произвести запуск отопительной системы на низких температурах теплоносителя хотя бы на два или три часа;
12) после полного высыхания финишной стяжки поверх нее можно уложить напольную плитку на тонкий слой клеящей смеси (чем толще слой, тем дольше будет прогреваться пол).
Как видно, выполнить обустройство системы водяного теплого пола без наличия подходящего опыта не так уж и легко, но, при грамотном подходе к этому делу, с выполнением подобной задачи можно справиться без особых затруднений. Для этого лучше необходимо выполнить два условия. Вот они:
1) установку и подключение коллектора доверить профессионалам;
2) монтажные и заливочные работы выполнить самостоятельно (это посодействует экономии средств и предаст уверенности в том, что все выполнено качественно и так, как надо).
О видах теплых полов
Прежде чем знакомиться с различными системами обогрева теплых полов, необходимо отметить, что для жителя многоэтажного городского дома доступным будет только электрический подогрев. Поэтому именно вариант монтажа теплого пола такого типа и присущие ему особенности будут рассмотрены ниже. Не вдаваясь в конструкцию самих нагревательных элементов, являющихся основой всей системы обогрева, необходимо отметить такие виды теплых полов:
- кабельные;
- с использованием нагревательных матов;
- инфракрасные или пленочные.
Монтаж пленочного теплого пола прост и понятен, хотя и он обладает своими тонкостями. Однако с целью более подробного ознакомления с теплыми полами, остановимся на нюансах, присущих первым двум типам.

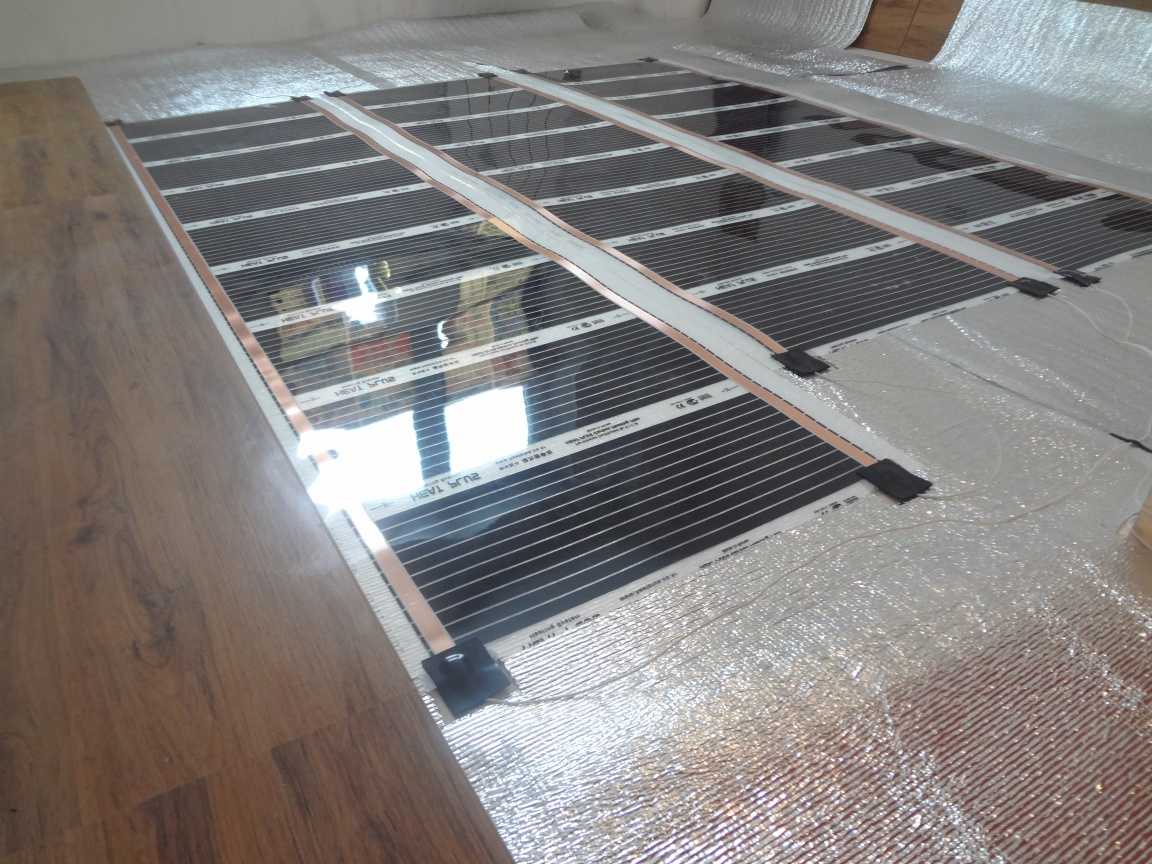

Пленочный пол
Немного забегая вперед, стоит отметить основную сложность монтажа теплого пола с использованием кабеля. Это создание на поверхности пола дополнительной стяжки, повышающей уровень пола на величину до восьми сантиметров. Во многих случаях это является неприемлемым, но существует и другой подход, позволяющий выполнить монтаж теплого пола без таких затруднений.
Схема соединения теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:
- Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.
Шаг 7 Укладка труб теплого пола
Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

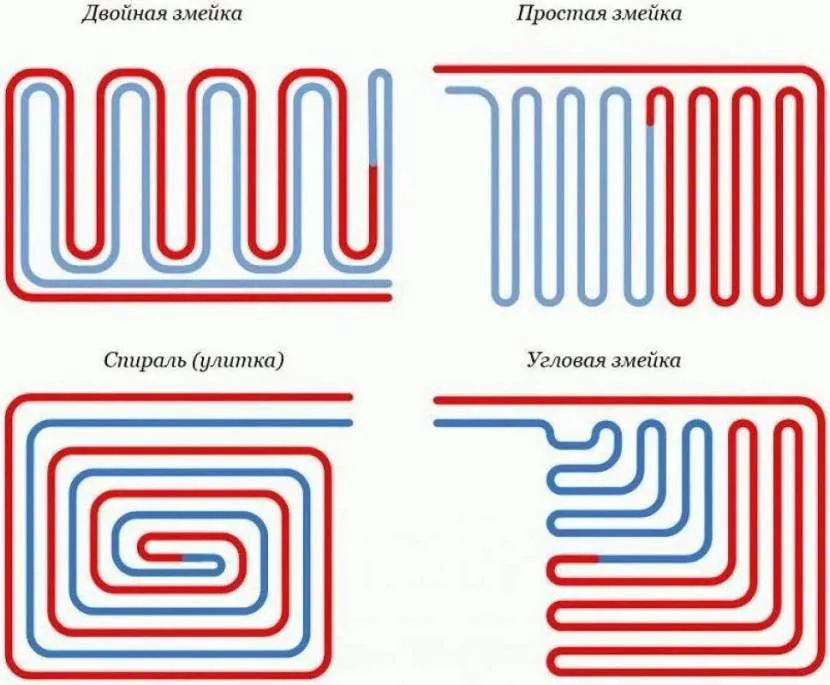

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.
Технические особенности вариантов укладки
Способы раскладки трубы теплого пола
Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:
- Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
- Если труба изогнута на 180℃ выше гидравлические потери.
- При укладке улиткой теплораспределение в помещении равномернее.
- Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.
Расчет трубы теплого пола
Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.
Расчет трубы простой:
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.
Главные принципы укладки труб теплого пола:
- начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
- шаг укладки труб должен варьироваться от 100 до 300 мм;
- диаметр труб должен составлять 16 или 20 мм;
- от всех стен трубы укладываются на расстоянии не менее 150 мм;
- длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
- стыки труб нежелательны.
Особенности укладки теплого пола улиткой
Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.
В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.
Ошибки монтажа
- Укладка на неподготовленное основание, которое может привести к повреждению кабеля.
- Укладка кабеля под мебелью или бытовой техникой, которая может привести к перегреву кабеля и выходу его из строя.
- Неквалифицированный монтаж, который может приводить к повреждению изоляции или муфтовых соединений кабеля до его заливки.
- Повреждение кабеля при неравномерном распределении плиточного клея.
- Повреждение кабеля при затирке швов керамической плитки.
Ошибки монтажа приводят к тому, что теплый пол не греет.
Электрический теплый пол возможно смонтировать своими руками.
Теплый пол укладывается в соответствии с инструкцией производителя.
Схема разводки теплого пола от насосно-смесительного узла

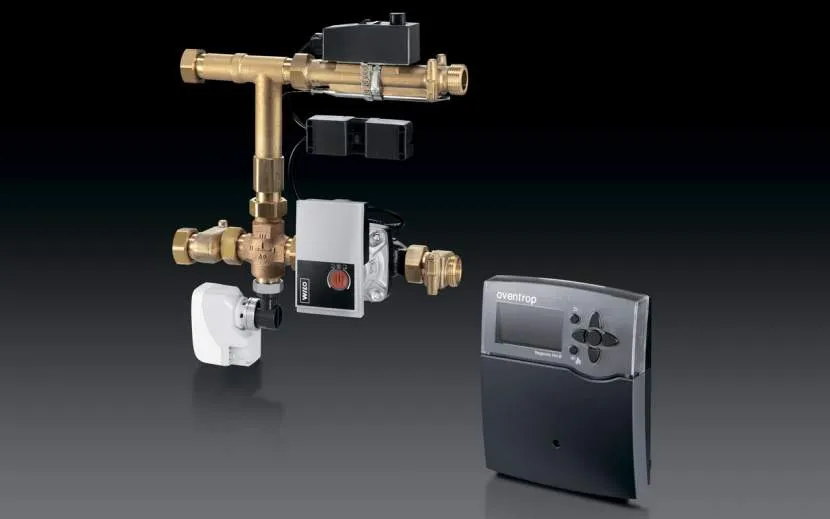

Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
Укладка контуров обогрева

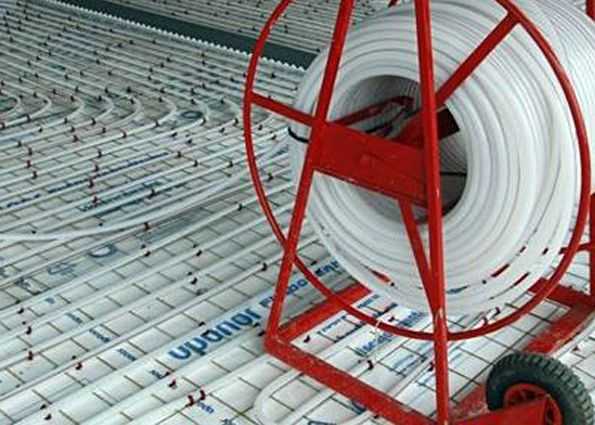

Для устройства контуров обогрева используются трубы из термостойкой пластмассы. Они должны укладываться петлей единым контуром. При этом он, по возможности, не должен обладать стыками. Если получилось так, что приходится соединять трубы в середине, то нужно использовать соединительные муфты, которые зажимаются обжимочным прессом, т.к. они обеспечивают наиболее надежное соединение. Муфты, которые собираются на резьбе или другими способами, в последующем могут допускать утечки. Но вернемся к контурам. Их число и длина должны быть прописаны в проекте. Все они должны иметь начало и конец в точках соединения коллектора. Распределительный коллектор может быть закреплен на стене или спрятан в специальном ящике. Все опять же определяется в проекте.
Далее уложенные трубы необходимо зафиксировать. Самым надежным способом является фиксация пластиковыми или металлическими хомутами. Для фиксации трубы закрепляются к арматурной сетке. Промежутки между точками крепления 35 см.
Для защиты труб от истирания в точке выхода из пола (на подъеме к коллектору) на них накладываются защитные уголки.
Излишки труб обрезаются специальными ножницами для металлопластиковых труб. Обрезку необходимо совершать под углом 90⁰. Это необходимо точно соблюдать для избежания неплотного соединения в фитинге, которым происходит соединение трубы с коллектором. Тут вам нужно учесть, что диаметры стыковочных узлов должны соответствовать друг другу.
Следующим этапом будет заполнение системы водой и проверка на герметичность – опрессовка. Ну а далее уже происходит процесс настройки работы распределительного коллектора.
Плюсы и минусы, требования к помещению
При обустройстве правильной схемы монтажа теплый пол характеризуется таким рядом преимуществ:
- Равномерный прогрев помещения – так как тепло распространяется по всей площади перекрытия, а направление совпадает с естественным распределением воздушных потоков – снизу вверх.
- Оптимальный вариант для комнат с высотой потолка от 2,5 м.
- Исключение из интерьера приборов отопления – так как оборудование скрыто в перекрытии.
- Высвобождение свободного места – которое могли бы занимать радиаторы.
- Экономный расход энергоресурса.
При этом в зависимости от места применения и других особенностей система может проявлять недостатки:
- Зависимость эффективности от степени теплопотерь помещения.
- Вероятность перегрева в малых по площади помещениях – например, в ванной термодатчик нередко монтируется на уровне полотенца, то есть высоко, и система будет вынуждена работать в усиленном режиме.
Для автоматического контроля параметров теплые полы оснащаются современными терморегуляторамиИсточник oventrop-home.ru
- Снижение высоты потолка из-за обустройства стяжки.
- Необходимость усиления конструкции перекрытия при заливке бетонным раствором.
Независимо от того, какая схема укладки труб применяется – улитка, змейка или их комбинация – конструкция теплого водяного пола оказывает воздействие как на отдельную комнату, так и на частный дом в целом. Поэтому для безопасного монтажа помещение должно отвечать ряду специальных требований:
- Достаточная прочность перекрытия. Нагрузка складывается из веса труб, теплоносителя и стяжки.
- Минимальная вероятность затопления. Систему обогрева лучше обустраивать на 1-ом этаже здания, а не на верхних.
- Грамотность подключения. При неправильном подсоединении в соседних помещениях батареи могут оказаться холодными.
- Приемлемая высота потолка. Так как обустройство системы сильно повышает поверхность пола.
Конструкция перекрытия должна иметь достаточный запас прочности, чтобы выдержать нагрузку бетонной стяжкиИсточник domotopim.ru
Способы укладки теплого пола укладка труб змейкой и улиткой
В одной из прошлых статей упоминалось о том, что вид укладки труб влияет на температуру теплого пола. В этой статье узнаем, какие есть способы укладки теплого пола и какой из способов когда лучше применять.
Способ укладки теплого пола «змейкой» применяется в помещениях с малыми теплопотерями. На рисунке показан этот вид укладки:
При укладке «змейкой» нужно помнить о том, чтобы подающий, более горячий поток воды, был направлен к потенциально холодным зонам. Например, к внешним стенам.
На рисунке зелёной волнистой линией показан перепад температуры: более холодные зоны теплого пола будут в сторону понижения этой линии. На следующей схеме это наглядней:
На следующем рисунке разновидность «змейки» — двойная «змейка»:
Здесь температура распределяется равномерней.
Надо сказать, что форма петель трубы на поворотах может зависеть от материала трубы. Так, если теплый пол из pex-трубы, то выглядеть змейка будет, скорей всего, так:
При укладке змейкой разность температур на входе и выходе должна быть в пределах 5 градусов. Если перепад будет большим, то по мере удаления от коллектора пол не будет ощущаться как тёплый.
Плюсы и минусы укладки теплого пола «змейкой»
Достоинство этого способа укладки теплого пола – простота проектирования и монтажа.
— неравномерное распределение тепла, что видно на схемах, приведённых выше,
– трудность укладки с малым шагом, поскольку малые радиусы изгиба могут привести к перелому трубы: способ укладки «змейкой» рекомендуется исключительно для шага не меньше 300 мм. Если шаг между трубами меньше, применяем другой способ укладки теплого пола — «улитку», при котором труба изгибается только на 90 градусов.
Где лучше укладывать теплый пол «змейкой»?
Способ укладки теплого пола «змейкой» больше подходит для небольших площадей, ибо на них перепад температур не будет слишком ощутим.
Укладка теплого пола «улиткой» (по-другому, спиралью) гарантирует получение равномерной греющей поверхности:
При укладке улиткой перепад температуры в подаче и обратке может быть до 10 градусов. Это объясняется тем, что при раскладке «улиткой» подающая и обратка чередуются:
Укладка теплого пола улиткой даёт экономию трубы до 10…15% и выигрыш по гидравлическим сопротивлениям. Вблизи внешних стен шаг укладки нужно уменьшать. И труба, идущая непосредственно от коллектора и имеющая наибольшую температуру, должна располагаться как раз в таких зонах.
Краевые или граничные зоны — это области пола возле внешних стен, особенно если здесь есть окна либо двери.
Способы укладки теплого пола в таких зонах те же, только труба укладывается с меньшим шагом. Шаг трубы в краевой зоне 75-150 мм, а в остальных зонах 150-300 мм:
Можно уложить краевую зону угловой змейкой:
Вот и всё про способы укладки теплого пола.
Итак, вы получили общее представление об устройстве водяного тёплого пола. Все эти моменты будут ещё рассматриваться, когда очередь дойдёт до проектирования и собственно монтажа. Но труба водяного пола – это, разумеется, далеко не всё, что нужно для работы системы отопления. Поэтому впереди несколько статей о других материалах и оборудовании.
способы укладки теплого пола, укладка теплого пола улиткой, укладка теплого пола змейкой
Способы укладки труб
Определившись с количеством труб и их диаметром, можно переходить к следующему важному моменту: выбору способа их укладки
Змейка
Его используют в комнатах с внутренними стенами, с утепленной наружной стеной. С гидравлической точки зрения этот способ наиболее экономичен. Основной недостаток такой раскладки — большая разница температур в начальной и конечной точках трубопровода. Это связано с тем, что подача горячей воды производится с одной стороны, то есть в конце комнаты остывший теплоноситель будет двигаться к обратке, и температура там будет ниже.
Кроме того, этот вариант раскладки труб является достаточно трудоемким. Довольно часто он производится с шагом труб от 20 см и выше из-за того, что согнуть их для меньшего шага очень сложно, особенно, если речь идет о трубе диаметром 18-20 мм. Рациональнее всего использовать такое расположение труб в санитарных зонах, где необходимо обходить сантехнические приборы и устройства, а также для выравнивания смежных зон отопительных контуров.
Зигзаг
Этот способ имеет тот же недостаток, что и предыдущий: неравномерность прогрева в разных точках комнаты. Поэтому, при его использовании, необходимы насосные установки усиленной мощности, прокачивающие воду в системе с большой скоростью.
Спираль или улитка
При таком способе раскладка труб производится от периметра помещения к центру. Таким образом, достигается равномерный прогрев всей поверхности, что делает эксплуатацию теплого пола максимально удобной и комфортной. При укладке спиралью трубы можно разложить на поверхности с любым шагом, начиная от 10 см. Этот способ подходит для помещений любого назначения и площади.
Оборудуйте твердотопливный котел длительного горения своими руками. Это экономически выгодно и удобно. Оцените преимущества электрического котла для отопления частного дома в нашей статье.
Один из наиболее экономических вариантов котла индукционный
Как выбрать, что учитывать и на что обратить внимание читайте в нашей статье
Схемы укладки
При обустройстве пола с функцией обогрева трубопровод укладывается одним из следующих 3-х вариантов:

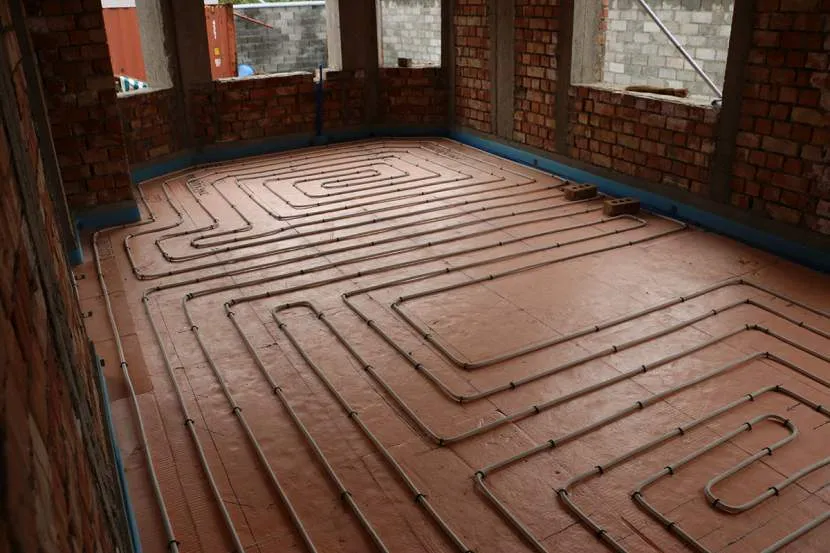

Улитка.
Внешне выглядит, как закручивающаяся от периферии к центру линия – квадратная спираль. Схема укладки теплого пола улиткой отличается следующими особенностями монтажа:
- Укладываться трубы начинают от края.
- Первой к стене устанавливается труба с подачей теплоносителя.
- Затем за ней идет труба с остывшей водой.
- Далее алгоритм повторяется – пока трубки не соединятся в центре.
Вариант укладки характеризуется равномерным распределением тепла по поверхности.
Змейка.
По сравнению с выше рассмотренным данный вариант отличается простой монтажа. Но при этом он уступает по эффективности обогрева. Поэтому подходит для небольших площадей, а также когда для «улитки» просто недостаточно места.
Укладка осуществляется по методу «туда-сюда» – то есть от начала трубопровода к его краю. При этом разница в температуре нагрева теплоносителя между крайними точками теплового контура будет достигать 5-10℃.
Распространенные варианты укладки теплового контура в системах теплых половИсточник akvahit.ru
Когда к системе обогрева подключается сразу несколько веток для нескольких разных по площади и сложности формы помещений, применяется комбинированная схема. Способов укладки труб для теплого водяного пола в этом случае будет множество. Например, могут быть такие варианты:
- В гостиной, спальной – улитка, а на кухне и в ванной – змейка.
- В одной комнате начинается 2-3 витками змейки, продолжается улиткой.
При этом для обеспечения оптимальной производительности, безаварийности и эффективной теплоотдачи должны учитываться следующие требования:
- Трубы в контуре должны обладать одинаковыми параметрами – диаметром, длиной, толщиной стенок.
- Границы контура должны располагаться в рамках какой-то одной комнаты.
- Площадь помещения с одним контуром не должна превышать 40 м².
- В областях пола, где будут установлены предметы мебели, сантехнических изделий, укладывать тепловой контур не обязательно.
Схема распределения теплового контура должна учитывать положение предметов и зоны теплопотерьИсточник eurosantehnik.ru
Особенности подключения конструкции к источнику тепла
Теплые водяные полы в частном доме могут быть подключены, как к централизованной системе отопления, так и к автономной. Первый вариант не всегда законен, что необходимо учитывать перед принятием решения о самостоятельном устройстве отопления. Второй способ оптимален для дома, который можно оснастить отопительным котлом, к которому и подключается система.
Элементами классической отопительной системы являются:
- труба подачи;
- труба возврата (обратка).
Если вся система состоит из одного контура, ее можно подключить к котлу (электрическому, газовому, твердотопливному) напрямую. Если контуров несколько, понадобится установить коллектор, обеспечивающий равномерный подогрев пола. Коллектор может располагаться в коллекторном шкафу, монтироваться в нишу, навешиваться на стену.
Сначала к котлу или коллектору присоединяются основные элементы — подача и обратка. Следующий этап — подключаются ветки трубопроводов. Для регулировки отопления помимо регулятора понадобится циркуляционный насос, смеситель трехкодовый и вентили, позволяющие контролировать напор воды, поступающей по трубам.
Дополнительные рекомендации по подключению системы представлены в видео:
Заключение
При всем уважении к самостоятельно принятому решению, выбирая для монтажа теплых водяных полов минеральную вату или пенопласт, лучше всего отдать предпочтение готовым изделиям. Профильные, плоские и вдобавок ко всему, ламинированные маты значительно ускорят весь процесс работы, обеспечат надежность всей конструкции слоеного пирога на весь срок эксплуатации теплых полов в вашем доме.
Используя теплоизоляцию для монтажа, вы добьётесь практически полного отсутствия тепловых потерь при работе отопительного контура. Не жалея средств, вложив один раз деньги в современные, качественные материалы, вы обеспечите себя на долгие годы надежной отопительной системой. Вам не стоит бояться ситуации, когда вы можете залить соседей этажом ниже. Все тепло, излучаемое отопительным контуром, будет идти по направлению вверх, равномерно нагревая всю поверхность пола.
Ламинированные плиты одинаково подходят для мокрой и сухой стяжки. Выбор толщины матов определяется толщиной будущей стяжки и типа напольного покрытия.
В ряде случаев, при достаточном утеплении чернового пола для квартир можно использовать изделия с бобышками. Когда для вас актуально сохранить высоту потолков в ванной комнате или на кухне, такие изделия будут очень удобны и полезны.
Общие рекомендации по выбору и укладке матов для теплого пола
Хотя стоимость матов – достаточно умеренная, все же не стоит выбрасывать день на ветер, приобретая низкокачественную продукцию. При выборе матов следует соблюдать несколько простых правил:
Если есть возможность выбора, безо всякого сомнения, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем
Как уже говорилось, это сразу решит вопрос гидроизоляции перед заливкой стяжки, а кроме того, повысит эффективность системы подогрева пола
Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения. Толщина утеплительной части мата выбирается в зависимости от степени утепленности полов
При этом обязательно принимается в расчет толщина будущей стяжки и финишного покрытия пола – чтобы не превысит допустимый предел понятия высоты поверхности
Если пол не нуждается в особом утеплении, то можно приобрести профильные маты с бобышками, минимальной толщины, практически без термоизоляционного слоя – только для облегчения процесса укладки контуров.
Выпускаются профильные маты и вовсе без утеплительного слоя — просто для упрощения процесса укладки контуров
Мастерских по выпуску изделий из пенополистирола – немало в любом регионе. Если в планах приобрести действительно качественную продукцию известного производителя, то имеет смысл потребовать от продавца соответствующие документы, подтверждающие оригинальность изделий. Так будет намного меньше шансов прибрести пенопластовые «самоделки» непонятного качества, изготовленные в какой-нибудь полукустарной мастерской.
При настиле матов необходимо соблюдать определенные требования:
Какой бы мат ни применялся, под него обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа
Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура. По всему периметру комнаты обязательно проклеивается демпферная лента. Демпферная лента по периметру помещения и на деформационных разрывах
Демпферная лента по периметру помещения и на деформационных разрывах
Маты укладываются на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией мата).
Один из вариантов замкового соединения матов
- Иногда тонкие и лёгкие маты могут потребовать фиксации их к полу. Это можно провести с использованием клея. Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
- Если применяются плоские маты (плиты), не имеющие замковый соединений, то их также целесообразно приклеит к поверхности пола. Кроме того, стыки между ними необходимо проклеить сверху водостойким скотчем. Если маты имеют фольгированную поверхность, то и скотч лучше применить также с фольгированным покрытием.
Переходить к укладке труб контура теплого пола можно только после полного закрытия всей поверхности помещения матами.
В завершение публикации – познавательный видеоматериал по укладке контуров теплого пола на профильные маты производства еще одной известной европейской компании – HENCO.
