Монтаж водопровода из полипропиленовых труб своими руками

Приборы и устройства

Для придания системам летнего дачного водоснабжения большей практичности применяются такие приспособления:

штуцер. С его помощью присоединение шланга к крану выполняется очень быстро. С одной стороны он имеет «ёрш», который просто вставляется в кран, а с другой – пружинный захват;
гофрированные шланги. Когда они сложены, для их хранения требуется очень мало места;
специальные комплектующие для организации капельного полива;
поливочные пистолеты и распылители, оснащённые специальными муфтами типа аквастоп.
шланги, а также специальные комплектующие для организации капельного полива;
поливочные и дождевальные головки;
датчики влажности почвы или таймеры. С их применением полив осуществляется в автоматическом режиме.

И в заключение один важный совет. Профессионалы рекомендуют монтировать линию в направлении от потребителей к точкам водозабора.

https://youtube.com/watch?v=8jOI8k-KkUk

Отличительные черты полипропиленовых труб

Сложную на первый взгляд систему водопровода из полипропиленовых труб вполне под силу сделать самостоятельно. Но прежде мастеру-сантехнику желательно получить максимум информации по теме монтажа водопровода на основе ПП труб.

Так как главный элемент монтажного процесса – полипропиленовые трубы, следует помнить, что в продаже существуют изделия:

однослойные на давление до 10 АТИ (PN10);
однослойные на давление до 16 АТИ (PN20);
трёхслойные на давление до 25 АТИ (PN25).

Первый вид полипропиленовых рукавов на рабочее давление до 10 атмосфер вполне подходит под монтаж линии холодного водоснабжения бытового сектора и сооружения водяных теплых полов. Из такого материала обычно монтируют систему холодного водоснабжения с рабочим давлением до 10 атмосфер.

Трубы из полипропилена для устройства магистралей водопровода производятся под разную величину давления. Обычно значение предельного давления указывает маркировка на теле трубы. Предназначение под вид водопровода (ГВС/ХВС) указывают цветовые метки

Второй вид изделий, рассчитанный на рабочее давление до 16 АТИ, тоже применяют под разводку магистралей ХВС. Их же можно использовать для устройства линий водопровода горячей воды, если предельное значение температуры в системе не превышает + 60ºС.

Третья модификация – PN20, представлена изделиями более прочными, подходящими под монтаж не только систем поставки холодной и горячей воды, но и контуров отопления. Такой полипропилен допустимо применять в системах с повышенным рабочим давлением (до 20 АТИ) и температурой теплоносителя до + 80ºС.

Полипропиленовая труба марки PN16 наиболее часто используется под монтаж водопровода ХВС в частном домостроении. Эти же трубы могут применяться под монтаж магистралей ГВС при условии температурного соответствия

Трубы из пропилена, маркируемые аббревиатурой PN25, предназначены для систем отопления, но могут использоваться и для водопровода ГВС. Сделаны на основе той же трёхслойной технологии. Только армирующий слой выполнен из алюминиевой фольги. Предельное значение рабочей температуры + 95ºС.

Изделия под маркой PN25 позиционируются как инновационная разработка, благодаря которой удалось избавиться от существенного недостатка полипропиленовых рукавов — теплового расширения. По сути, эти изделия являются универсальным продуктом, который может применяться под устройство водопроводов любого типа.

Следует учитывать особенность монтажа таких труб – при пайке армированный слой удаляется. Нагреву паяльником подлежит только полипропиленовая основа.

Структура рукава из полипропилена, рассчитанного для использования в системах ГВС и отопления. В качестве армирующего слоя здесь используется алюминиевая фольга, которая не менее успешно выполняет функцию изолятора

Весь существующий ассортимент полипропиленовых труб для водопровода, как правило, маркируется исходя из конкретного предназначения. Обычно маркировка – это цветные полосы, нанесённые непосредственно на внешнюю стенку трубы:

синие (зелёные) под ХВС,
красные (бурые) под ГВС или отопление,
оранжевые под любые системы водопровода.

Маркировка цветом облегчает выбор труб.

Характеристики полипропиленовых изделий

Раньше разводку осуществляли металлическими трубами, но сегодня все больше выбирают пропиленовые. Их популярность неслучайна, к достоинствам относят:

высокую устойчивость к длительным воздействиям различного рода;
долговечность, что гарантирует беспроблемную эксплуатацию на протяжении 50 лет, это в несколько раз больше, чем у стальных изделий;
хорошую герметичность соединений;
высокую звукоизоляцию, поскольку материал изготовления полностью поглощает шум движущейся по трубам воды;
экологическую безопасность полипропилена, что позволяет использовать его для прокладки питьевого водопровода;
небольшой вес облегчает проведение монтажных работ;
низкое гидравлическое сопротивление;
широкий ассортимент комплектующих.

Недостатков использования полипропилена несколько

Во-первых, это высокие показатели теплового расширения с низкой термостойкостью, поэтому при прокладке отопления в частном доме особое внимание обращают на характеристики труб. Но для водопроводной сети, в которой нет повышенных температур, это не является препятствием

Еще одна проблема – необходимость использования специализированного оборудования: паяльника, которым детали нагревают и соединяют между собой, отрезных ножниц, с помощью которых элементы подготавливают по заданным размерам.

Изделия выпускаются одно-, многослойные. Первые – для прокладки трубопровода под холодную воду. Армированные, структура которых состоит из нескольких слоев полипропилена и усиливающего материала, актуальны при обустройстве систем горячего водоснабжения и отопления.

Определить сферу применения изделия можно по маркировке:

PN10. Предназначены для холодной воды. Рабочая температура до +20º.
PN16. Могут использоваться для подачи холодной, горячей воды. Максимальный нагрев до +60º.
PN20. Температурная нагрузка не более +80º.
PN25. Армированы алюминиевой фольгой, поэтому выдерживают высокое давление при показателях до +95º.

Также нужно обращать внимание на внутренний, наружный диаметр в дюймах или в привычных миллиметрах. Исходя из указанных значений диаметра, осуществляют подбор насадок, которые будут использованы для пайки деталей трубопровода

Наружный диаметр (мм)	Толщина стенки PN10 (мм)	Толщина стенки PN16 (мм)	Толщина стенки PN20 (мм)	Толщина стенки PN25 (мм)
16	—	—	2. 7	—
20	1. 9	2. 8	3. 4	3. 4
25	2. 3	3. 5	4. 2	4. 2
32	3. 0	4. 4	5. 4	3. 0
40	3. 7	5. 5	6. 7	3. 7
50	4. 6	6. 9	8. 4	4. 6
63	5. 8	8. 4	10. 5	5. 8
75	6. 9	10. 3	12. 5	6. 9
90	8. 2	12. 3	15. 0	—
110	10. 0	15. 1	18. 4	—

Как выполнить капельницы

Чтобы сделать капельницы, можно применить такой способ.

Для начала нужно приобрести в любой лавке сельскохозяйственных товаров рукав с отверстиями. Для выделки отверстий можно использовать нагретый гвоздь. В основной шланг поместить отводы. Их длина должна составлять около 20-30 см.

В этом случае лучше воспользоваться пластиковым шлангом. Чтобы края не получились рваными, лучше сделать отверстия обычным сверлом. А основной шланг перед этим разогреть в горячей воде.

В завершении все элементы соединяются в единое целое. Можно делать начальный запуск для проверки работы системы

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
В труднодоступных местах трубы монтируются отдельным этапом.

3 этап. Демонтаж старого водопровода.

Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем. Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.

Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме. Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.

Планирование и монтаж водопроводной системы

Нужно учитывать, что водопровод на даче может понадобиться для различных целей. Это может потребоваться не только для полива сада, огорода или парника, но и для других целей:

Может понадобиться дачный домик обеспечить питьевой водой.
Иногда необходима техническая вода не только для полива, но и для самой дачи.
В некоторых случаях хозяин заинтересован не в создании стационарной водопроводной системы, а во временной, которую делают для конкретного использования.

После того, как выбрано назначение создаваемой системы, необходимо проектировать её в соответствии с конкретными требованиями.

Подготовка к постройке теплицы

Составлению чертежей и схем должен предшествовать правильный выбор места размещения будущей теплицы.

Строительство теплицы должно отвечать следующим требованиям:

её месторасположение должно быть на расстоянии не менее 5 метров от других строений, создающих тень;
Теплицу нужно размещать подальше от предметов, создающих тень
так как конструкция должна максимально освещаться солнечными лучами, её правильным размещением на участке будет юго-восточное или юго-западное направление;
Лучше всего располагать теплицу в южно или юго-восточном направлении
следует учесть, что расположение тепличной конструкции вблизи грецкого ореха чревато гибелью саженцев из-за выделения деревом большого количества фитонцидов и других веществ, угнетающих их рост. Также это дерево сильно осушает почву, а крупные листья создают сплошную тень.

Как правильно расположить теплицу на участке

Конструкции теплиц могут быть различной формы: в виде куба, удлинённого параллелепипеда, арок или полушария.

Элементы конструкции теплицы соединяют фитингами

Проще всего монтировать арочную конструкцию. В связи с этим сооружения такой формы возводит большинство дачников, не имеющих строительных навыков. Однако арочная конструкция по своим парниковым свойствам ничем не уступает теплицам другой конфигурации.

Теплицы арочной формы можно легко смонтировать своими руками

Проектируя внутреннее расположение грядок, необходимо позаботиться об удобной ширине дорожек и их расположении. Оптимальное расстояние между ограждениями грядок составляет 50–60 см.

Расстояние между грядками должно составлять 50–60 см, дно дорожек можно засыпать древесными опилками

Полиэтилен

Пленка на рынке представлена различными видами и плотностью.

Правильнее пользоваться материалом, концентрирующим водяные пары в плоские капли, толщину не меньше 200 мкм.

В специализированном магазине следует приобрести такие виды пленки, как теплоудерживающая, светостабилизированная и полихлорвинидная.

Поликарбонат

Профессионалы рекомендуют взять для работы поликарбонат 6 мм. Он хорош в зимний период.

Материал 4 мм рассчитан на четыре года, не способен справиться со снеговой нагрузкой.

Когда в регионе постоянные снегопады, каркас укрепляется поперечинами.

Подобная конструкция выстоит вне зависимости от погоды.

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.

Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Влияние погодных условий:

прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
Закупать материал следует согласно подробному плану-схеме будущего трубопровода.

Что означает маркировка полипропиленовых материалов

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
Монтаж водяного отопления PN25.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

Проточная.
Монтаж с нерегулируемым байпасом.
Монтаж с вентилями.
С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

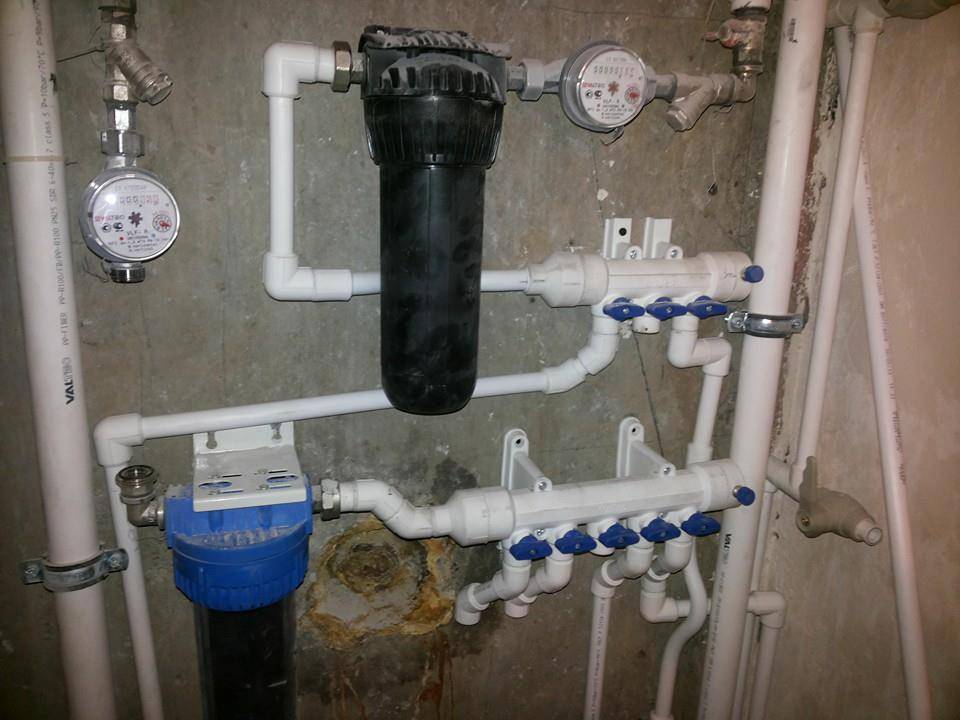

Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.

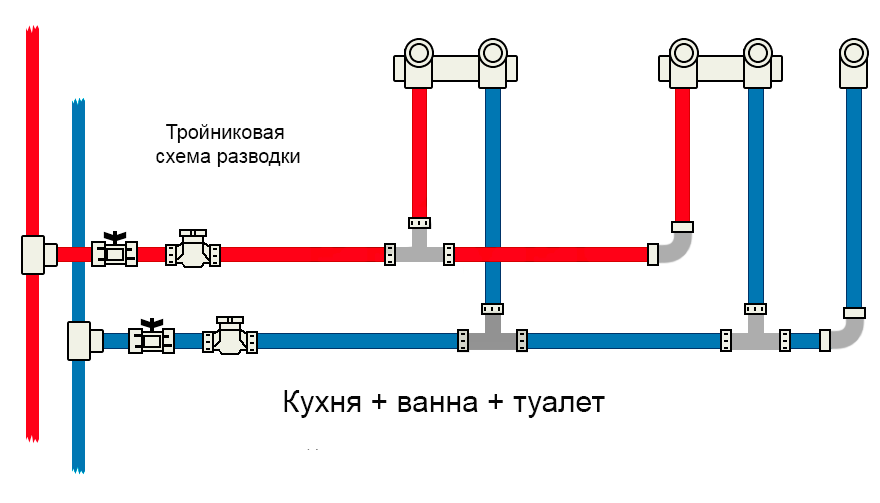

Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

Сварочного оборудования или паяльника для работы с полипропиленом.
Ножниц для нарезки труб.
Шейвера для удаления покрытия из алюминия.
Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
	Труборез – идеальное устройство для отсечения полипропилена.
	Шейвер – предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка – один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

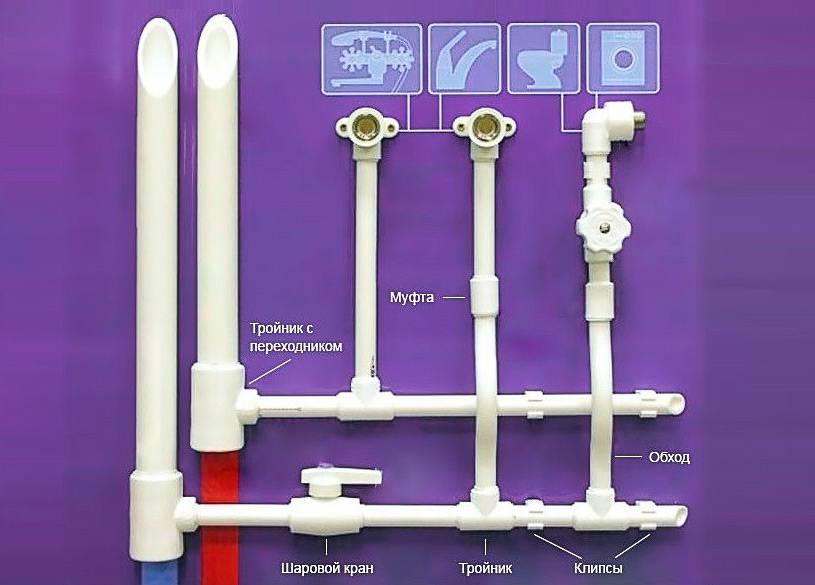

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

Переходники.
Отводы ниппельного типа.
Соединяющие муфты.
Тройники.
Заглушки.
Крестовины.
Шаровые краны.
Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Производители ПП труб

Для установки полипропиленового водопровода лучше использовать качественные трубы от производителей, уже успевших положительно зарекомендовать себя. К ним можно отнести «Экопласт», Каlde, Рilsa и проч. Использование низкокачественных изделий чревато последствиями.

Каlde

Трубы при нагреве будут плавиться дольше, чем положено, а их диаметр может не подойти к насадке. Если торец изделия будет входить в насадку слишком свободно, то качественное соединение вряд ли получится.

Чтобы этого не произошло, покупается небольшой отрезок и спаивается с фитингом. Это позволит сделать правильные выводы касаемо покупки ПП труб неизвестного производителя.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

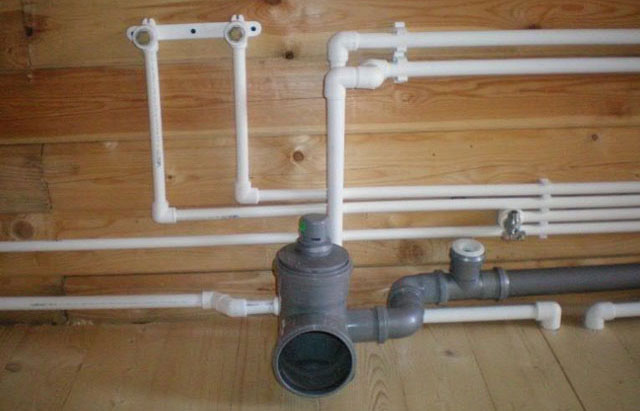

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

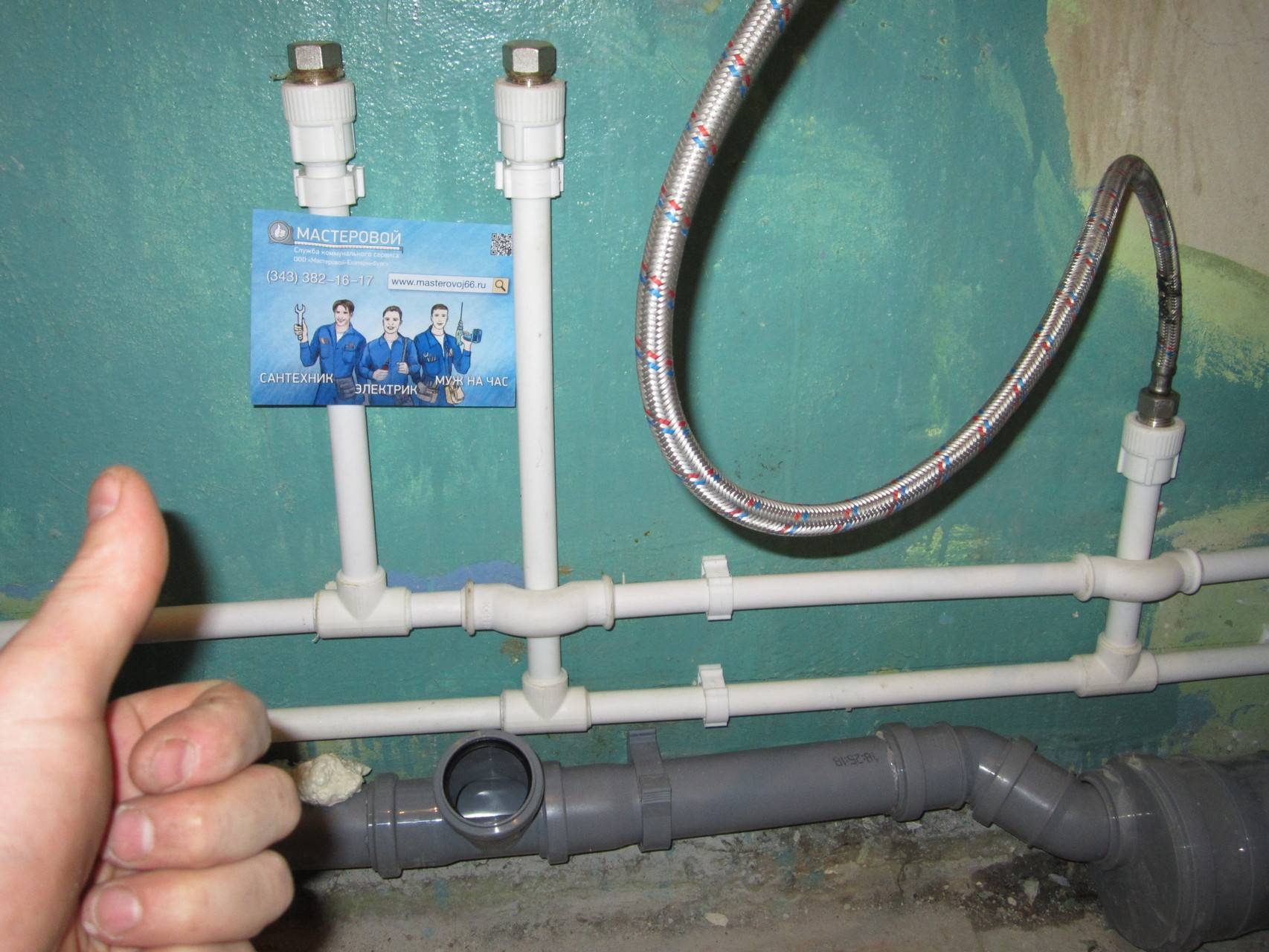

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

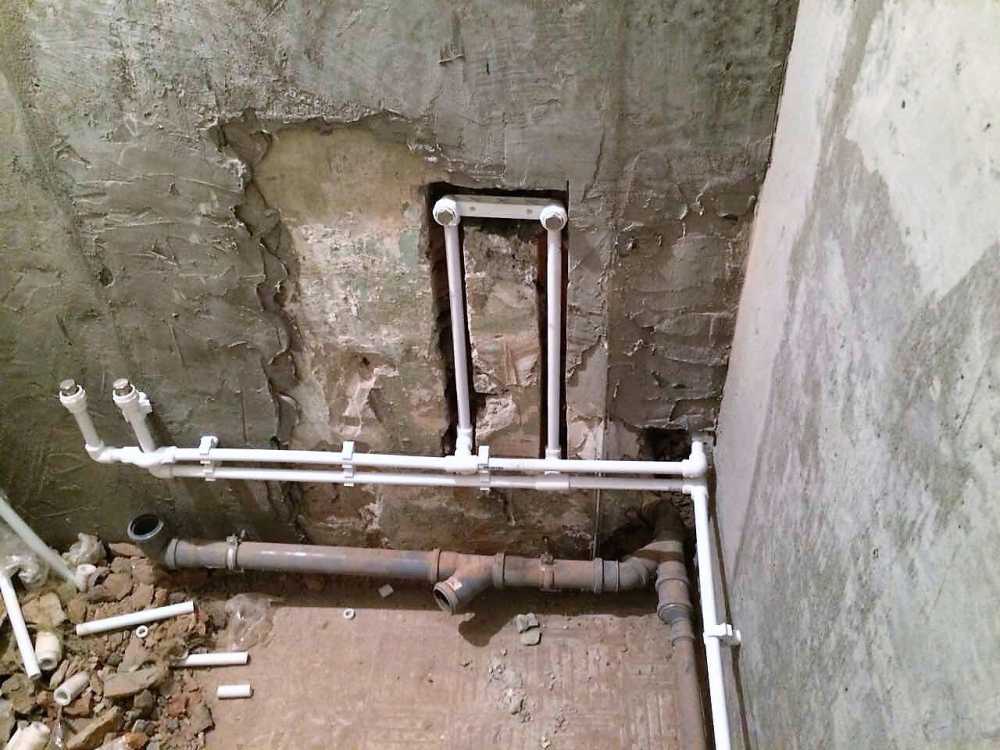

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

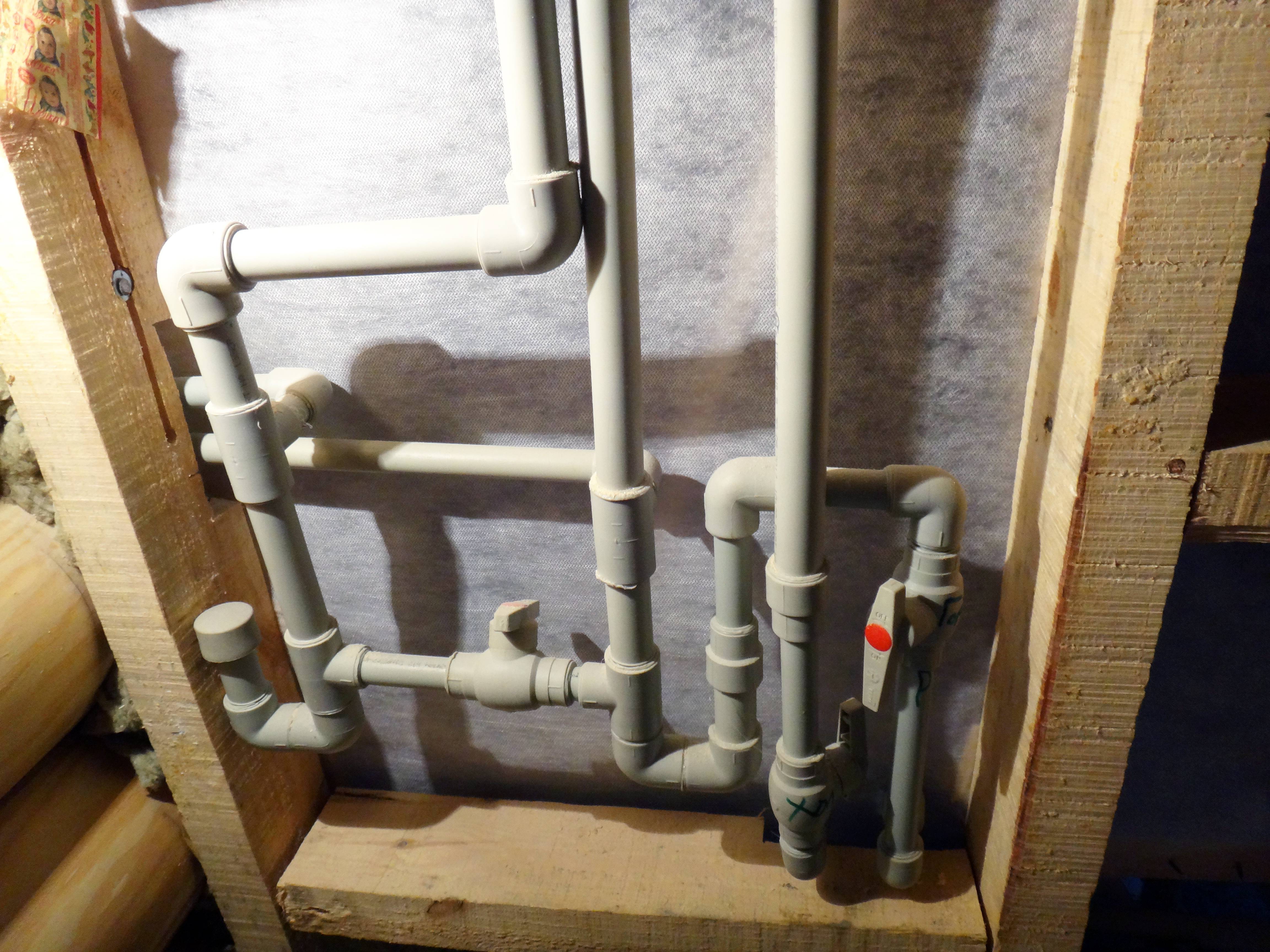

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Как сделать водопровод из полипропиленовых труб
