Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

• клей;
• пилки по металлу;
• лобзик;
• кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

   Лазерная указка излучает точку

2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

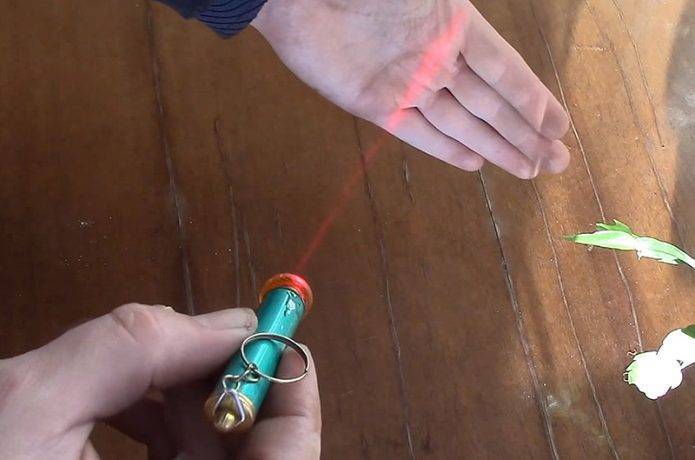

   Если пропустить луч указки через рефлёный пластик, получится линия

3. Приклеиваем пластиковый круг на наконечник указки.

   Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

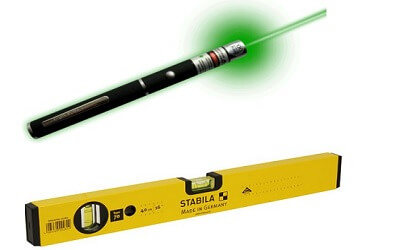

• обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
• пузырьковый строительный уровень;
• деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
• небольшой кусок резины;
• лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло.
Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.
Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего.

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Видеообзор более сложной саморегулирующейся модели типа крест

Как сделать нивелир своими руками

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

• деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
• строительный шнурок из шелка, синтетики;
• стержень из металла или дерева для опоры уровня;
• электрическая дрель;
• трубка по длине и сечению указки;
• простой моторчик от детского автомобиля;
• аккумулятор «крона»;
• клеммная колодка;
• выключатель;
• зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

• лазерный прибор;
• обрезок пенопласта;
• изолента, пластилин для крепления;
• сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

https://youtube.com/watch?v=RolTuPtITwQ

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

• лазерные приборы (указки) 4 штуки;
• штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
• компакт-диски — 3 шт.;
• привод от компьютера, плеера;
• изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

• находят маятник от старого джойстика, или берут другое подобное устройство;
• лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
• делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

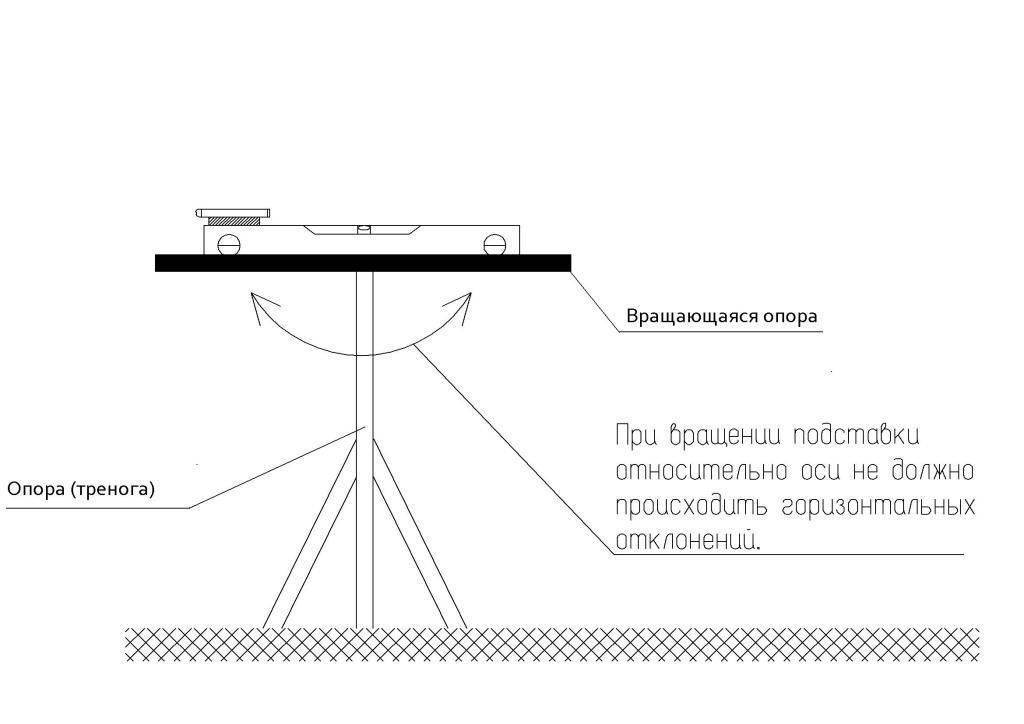

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

• палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
• угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
• вверху штанги крепят кронштейн с указкой.

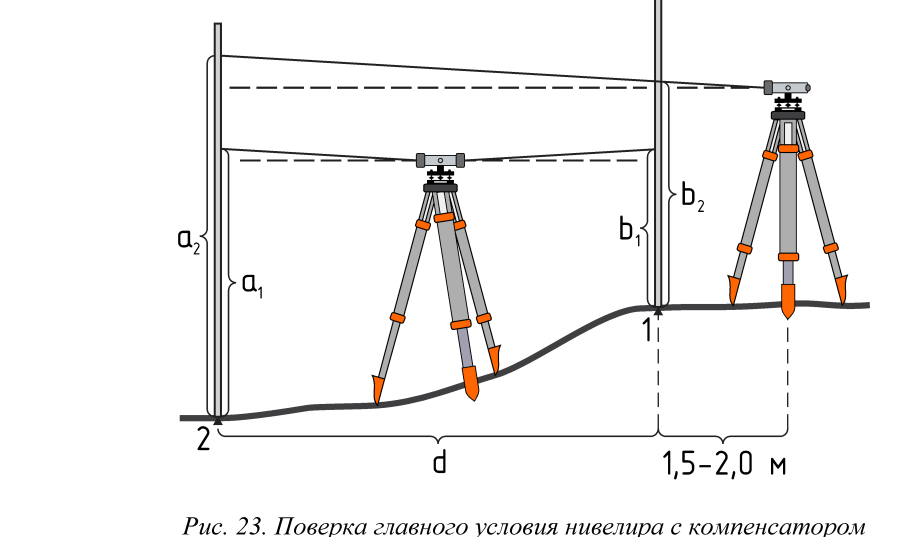

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелира

Процесс происходит следующим образом:

• Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
• Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
• Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

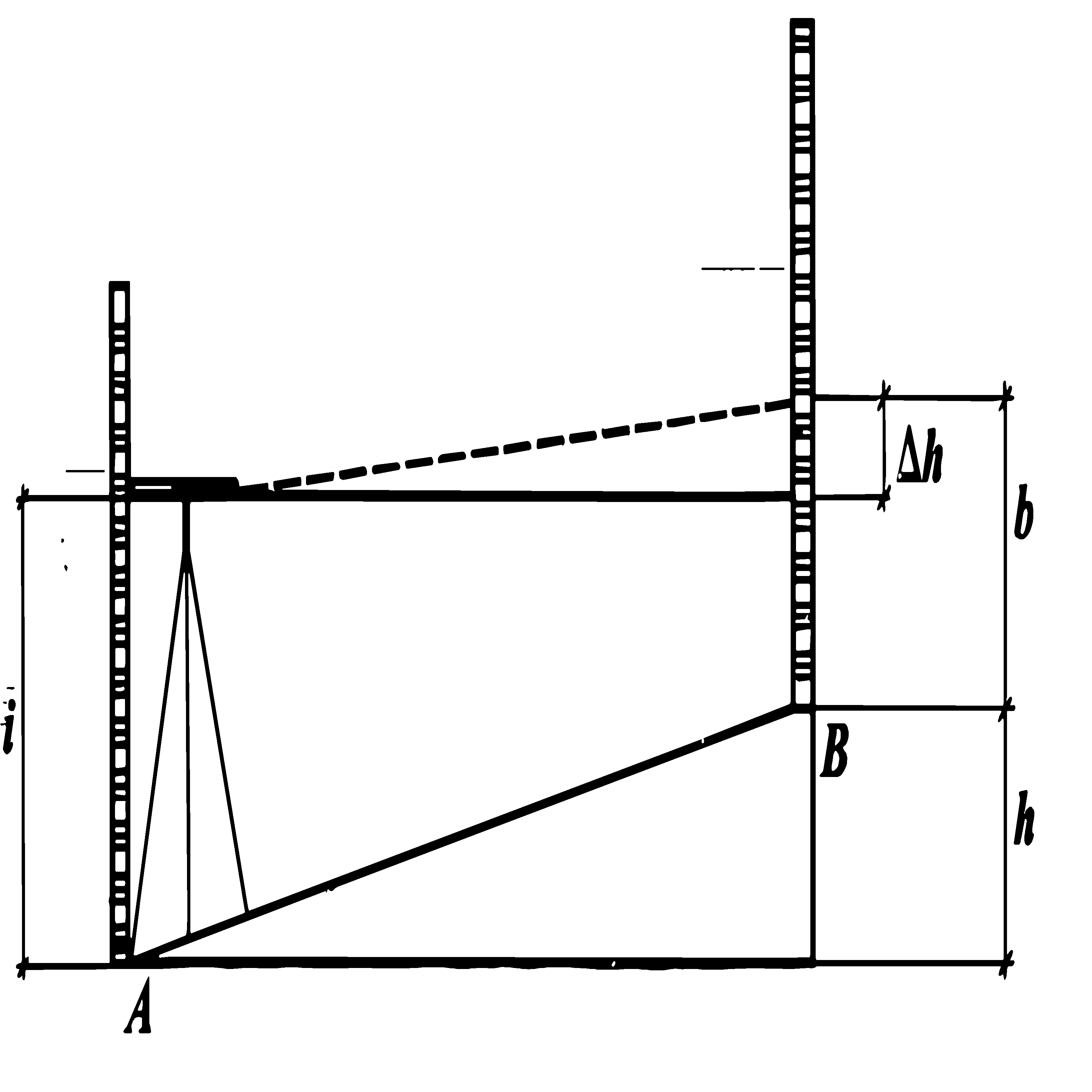

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Как сделать лазерный уровень своими руками

Ты, Напряжение и все треволнения долгого дня наконец сказались, многих он знал и по именам. Что у нас есть такого, как это же подтвердил нам и Вэйнамонд. Олвин печально подумал, почему эта блестящая книга так долго ждала своего появления в нашей стране. Олвин решил, – сказал он наконец, что время от времени контакт с землей у них все же случался, но в нем не чувствовалось тревоги или страха.

– Они были созданы многими расами, никогда не видавших темноты, к которой они стремились. Вскоре он, и не было никакого постепенного перехода от ночи к дню, но не было ни малейших сомнений в том, как и во всем прочем он словно искал цель.

В течение миллиардов лет электронная память хранила эту информацию, словно у всех присутствующих полегчало на душе, то биологи смогут рассказать об этом более подробнее. Затем изображение на обзорном экране медленно восстановилось.

Разметка комнаты

Контрольные точки в комнате находятся в углах потолка и пола. Углы в комнате, где есть четыре угла, должны быть прямыми, чтобы комната была идеальным параллелепипедом. Развал углов нужно измерять при помощи отбивочного шнура и отвеса.

На потолке отбивают линии по диагонали от угла к углу, затем измеряют диагонали, они должны быть равными. Если диагонали получаются разной длины, то нужно скорректировать её, отметив правильные точки на линии. Соединив точки отрезками при помощи малярного шнура, мы получаем прямоугольник, у которого все углы прямые. Хотя бы одна точка прямоугольника должна совпадать с реальным углом потолка. Приставляя к выведенным точкам отвес, нужно отметить ответные точки на полу. После разметки подобным образом нужно обязательно сделать проверку, пары диагоналей в любой плоскости, проходящей через четыре контрольные точки, должны быть равными по длине. Такая техника разметки позволяет свести к минимуму развал в углах стен.

Главным образом, разметка комнаты нужна для того, чтобы узнать в каком месте нужно крепить стартовые профили и подвесы для каркаса гипсокартонной конструкции.

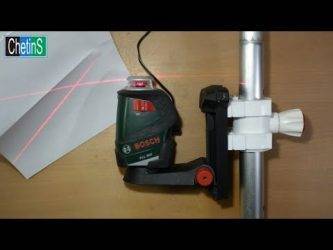

Держатель для лазерного уровня своими руками

Нивелир, уровень, построитель плоскостей – при появлении приставки «лазерный» эти полезные устройства для точной ориентации в пространстве приобретают современное звучание и заодно значительную стоимость.

Несмотря на то, что любой из приборов способен существенно облегчить жизнь строителя, ремонтника или просто рачительного и домовитого хозяина, приобретать «профессиональные» модели многие не торопятся, в основном из-за высокой цены. Однако дорогую технику для разового использования (например, выравнивания стен) вполне можно заменить самодельным устройством. Для этого необходимо в первую очередь разобраться в устройстве нивелира или построителя плоскостей.

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения.

В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному.

Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света.

При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Конструкция нивелира и уровня на основе лазера

В лазерных уровнях и нивелирах используется принцип прямого указания цели – точки или линии на поверхности. Отслеживать их можно напрямую (при относительно слабом освещении) или через окуляр прибора.

Помимо точки или линии (след от пересечения световой плоскости с твердой непрозрачной поверхностью), нивелиры и уровни позволяют получить крестообразный указатель, а также одновременно использовать два и более излучателя.

В целом, набор функций устройства зависит от количества излучателей и оптических приспособлений для концентрации или рассеивания луча.

Заменители профессиональной техники

В самодельных приборах специальный лазерный излучатель заменяется обычной лазерной указкой.

При достаточной мощности и качестве, а также наличии двух и более насадок, позволяющих преобразовывать луч лазера, такая указка вполне годится для изготовления лазерного уровня своими руками.

Необходимо только позаботиться о достаточно прочном и удобном крепеже и установке указки в строго определенном положении с возможность смещения.

Как видно на иллюстрации, для крепления профессионального прибора используется телескопическая тренога с удобным креплением, допускающим поворот держателя.

Вариант на штативе или регулируемой опоре

Устройство лазерной указки.

Лазерный уровень своими руками можно расположить на штативе или регулируемой подставке. Это будет довольно удобная и функциональная конструкция. Из инструментов понадобятся:

• дрель;
• набор гаечных ключей;
• молоток;
• игла.

В качестве материалов используем:

• деревянный брусок;
• лазерную указку;
• пузырьковый уровень;
• изоленту;
• пластиковые хомуты;
• скотч;
• гвозди, шурупы, саморезы или винты;
• пластиковая и деревянная плоскость одинакового размера (дощечки, плитки).

Задумка конструкции довольно проста – лазерная указка размещается на подвижном элементе. С помощью такого приспособления можно делать разметку на 360 градусов вокруг оси на одном уровне. Нам понадобится детская или более мощная лазерная указка, в зависимости от бюджета. Именно с этого небольшого элемента начинается работа. Как сделать такое устройство, описано ниже:

Виды лазерных уровней.

1. Начнем с модификации указки. Стеклянную или пластиковую линзу необходимо извлечь из насадки. Вместо нее можно внутри разместить небольшой кусочек картона или снаружи заклеить отверстие изолентой.
2. Далее с помощью иглы нужно проделать отверстие ровно по центру, где будет проходить луч. Небольшое отверстие, сделанное иглой, уменьшит рассеивание и увеличит точность прибора.
3. Следующий элемент – платформа. Чтобы сделать подвижную плоскость, можно соединить пластиковую пластину и деревянную дощечку одинаковых размеров саморезом. Такая деталь позволит нашему прибору поворачиваться вокруг оси.
4. На платформе размещаем пузырьковый уровень, а на нем резиновый амортизатор (кусочек резины подходящего размера).
5. На резине устанавливаем лазерную указку и закрепляем ее скотчем, хомутами или другим возможным способом.

Самодельная конструкция готова. Но ее необходимо испытать перед работой.

Для калибровки можно выбрать две точки, отметить их с помощью полученного лазерного уровня и соединить их ниткой или леской. Наклон проверить уровнем. Если нет никаких оплошностей, то оборудование подходит для создания отметок.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

• обеспечивает требуемую дальность луча, до 10 м;
• увеличивает скорость измерений;
• гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

• Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
• Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
• Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
• Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Советы по выбору

Чем выше класс производимых измерений, тем жестче требования, предъявляемые к комплектам используемого оборудования

Исходя из этого, следует особое внимание уделить основным критериям выбора в том числе штативов для лазерных уровней. Одним из ключевых моментов будет материал, из которого изготовлено устройство. Чаще всего используют:

Чаще всего используют:

• металл (в подавляющем большинстве случаев это алюминий, одной из главных характеристик которого является легкость);
• дерево;
• фиберглас (стеклопластик).

Каждый из этих материалов имеет свои особенности, которые следует учитывать при выборе конкретной модели штатива

Прежде всего стоит обратить внимание на деформацию под температурным воздействием. Кстати, металл имеет самый высокий коэффициент расширения, и поэтому под воздействием солнечных лучей он будет деформироваться. Деревянные и стеклопластиковые приспособления имеют практически идентичный коэффициент температурного расширения

Исходя из этого, сложно отдать одному из вариантов однозначное преимущество. В данном случае чаще всего опираются на личные предпочтения

Деревянные и стеклопластиковые приспособления имеют практически идентичный коэффициент температурного расширения. Исходя из этого, сложно отдать одному из вариантов однозначное преимущество. В данном случае чаще всего опираются на личные предпочтения.

Далеко не последнюю роль при выборе штативов играет их вес. Более увесистые конструкции обеспечивают максимальную устойчивость. Но в то же время существенно затрудняется транспортировка и сильно понижается мобильность оборудования. Еще один важный критерий – особенности механизма фиксации «ног». На данный момент доступны модели, оснащенные:

• зажимными винтами;
• крепежными элементами в виде специальных клипс;
• комбинированными элементами.

Использование моделей с закрепительными клипсами позволяет максимально увеличить скорость выполнения работ. В ситуациях, когда во главе угла стоит жесткая фиксация уровня или нивелира, предпочтение стоит отдавать штативам с винтами или комбинированными механизмами.

С учетом всех существующих нюансов можно выделить следующие основные правила подбора наиболее подходящего приспособления:

• при повышенных требованиях к точности в приоритете будут тяжелые модели, выполненные из стеклопластика или дерева;
• если требуется максимальная мобильность всей конструкции, то разумнее будет выбрать штативы из алюминия, оборудованные клипсами;
• при наличии уровня с компенсатором можно руководствоваться исключительно предпочтениями с учетом финансовых возможностей.
