Недостатки обратного клапана. Виды обратных клапанов
По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

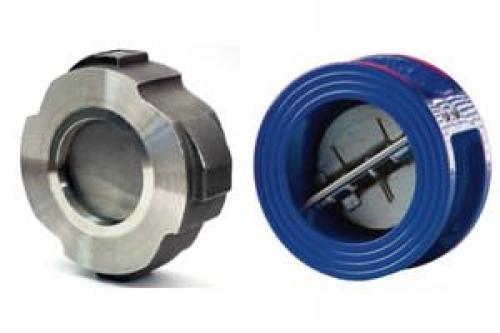

Клапан межфланцевый, пружинный дисковый и двухстворчатый.
Самая компактная конструкция среди всех видов.
У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.
В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.
При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.
Диапазон размеров обратного клапана 15 мм – 200 мм.
В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.
В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.
В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.
Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.
За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.
Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.
Недостаток – необходим полный демонтаж при ремонте клапана.
Клапан обратный поворотный или лепестковый
В данной конструкции запорным элементом является золотник – «захлопка».
Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.
При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.
В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.
При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.
Поэтому поворотные обратные клапаны разбиваются на две группы:
- Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
- Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.
Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.
Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.
Недостаток – необходимость применения демпфера в клапанах большого диаметра.
Обратный шаровый
Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.
Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.
Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.
Обратный подъемный
В обратном подъемном клапане запорным элементом является подъемный золотник.
Под действием давления воды золотник поднимается, пропуская поток.
При падении давления золотник опускается на седло, препятствуя обратному ходу потока.
Как монтируются обратные клапаны для насосных станций
Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:
- Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
- При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
- Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.
Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.
Как установить своими руками
На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.
Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.
Первый этап – выбор места установки
Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.
На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.
Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.
Второй этап – выбор прибора
Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.
Инструменты:
- Болгарка с отрезным диском.
- Острый твердый нож для снятия фаски.
- Масло, паста для смазки.
- Молоток и плоская доска.
- В месте монтажа очищаем пространство для работы.
- Замеряем длину устройства, чтобы он влез в заготовленное пространство.
- Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
- Уплотнительное кольцо также следует обработать.
- Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
- С небольшим усилием, но резко втыкаем трубу в дроссель.
- Затем проверяем, не задралась ли резинка в приборе.
- С обратной стороны продолжаем сборку системы канализации.
Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.
- Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
- Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
- Компенсатор вставляем в трубу, а затвор с другого края.
- Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор – с другой стороны.
Как снять фаску на пластиковой или ПВХ-трубе
Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

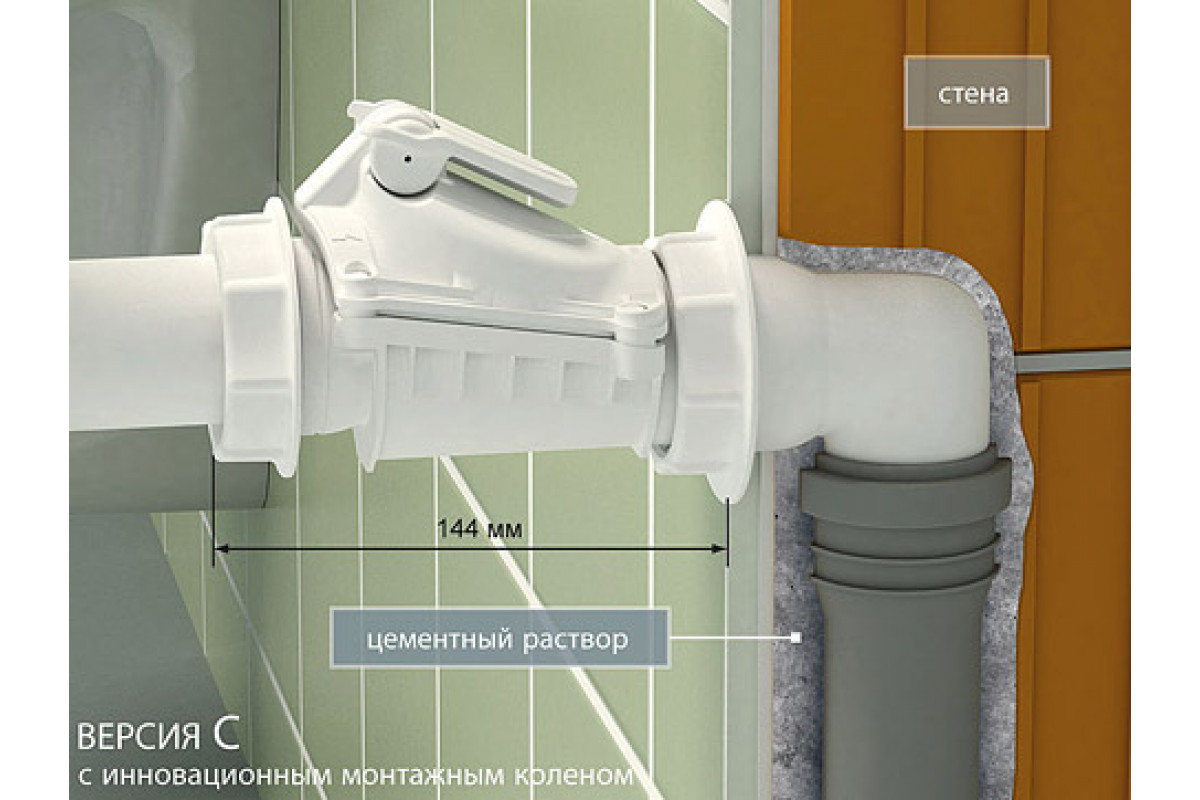

Как поставить на выходе из сантехнического прибора
Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.
Правильное и неправильное расположение
У каждого устройства, открытого или закрытого, на корпусе нарисовано направление движения стоков. Обозначается стрелкой или треугольником. Именно по направлению воды устанавливается гидрозатвор.
Затвор работает только в одном направлении и в разных положениях: будь то вертикальное или горизонтальное расположение прибора. Если все условия монтажа соблюдены, в первые минуты будет видно, что устройство функционирует и вода проходит через мембрану.
Порядок монтажа
Самым удобным моментом для установки обратного клапана на канализацию – напорную или самотечную является проведение ремонта в жилом объекте или возведение здания. Именно на данном этапе лучше проектировать место для его монтажа и определять требуемую протяженность трубы. В результате запорное изделие будет смонтировано в процессе обустройства всей системы отвода стоков.
Но чаще всего встречается ситуация, когда ремонт в ближайшее время не запланирован, а клапан необходимо смонтировать. В этом случае нужно приобретать приспособление с учетом особенностей конкретной канализационной сети.
После того как запорный клапан выбран и имеется в наличии, можно приступать к его установке одним из вариантов: собственными силами или путем найма сантехника. Способы монтажа и перечень требуемых мероприятий во многом зависят от материала изготовления труб. Соответственно отличается и стоимость таких работ. Например, удаление части чугунной арматуры и установка на данное место клапана обойдется дороже, чем такой же объем действий с пластиковой продукцией.
Если предпочтение отдано варианту с участием сантехника, тогда потребуется только финансировать стоимость его услуг. Но его работу желательно контролировать, чтобы убедиться в качественной установке и тем самым избежать возникновения проблем в будущем. Лучше обращаться за помощью к специалисту, обслуживающему дом.
Когда принято решение все сделать самостоятельно, необходимо ознакомиться с информацией относительно принципа работы обратного клапана на канализацию и с порядком его монтажа.
Прежде всего, следует выполнить следующие действия:
Проверить функционирование имеющегося устройства до того, как его устанавливать. Для этого можно, например, использовать водную струю, открыв водопроводный кран. После завершения тестирования клапана на работоспособность и убедившись, что он пропускает жидкость лишь в одном направлении, приступают к выполнению следующего этапа.
Далее нужно уточнить размеры обратного клапана для канализации, особенно важна его длина для того, чтобы сделать разметку места под его монтаж
Важно иметь свободный доступ к запорному устройству, поскольку следует периодически выполнять его ревизию.
Когда разметка завершена, необходимо удалить отрезок трубы для установки на его место клапана. В процессе монтажа для обеспечения надежного соединения и недопущения протекания задействуют герметик или фум-ленту и уплотнительное кольцо.
Аналогично поступают и с другими запорными клапанами, если запланирована их установка на каждый имеющийся в доме сантехнический прибор. Для правильного расположения устройства нужно пользоваться инструкцией, прилагаемой к заводскому изделию, а также можно посмотреть на расположение красной стрелки, которая указывает направление перемещения отработанной жидкости.
Когда все места стыков на трубе канализации с установленным запорным клапаном надежно заизолированы, необходимо выполнить проверку произведенной работы, открыв водопроводный кран или нажав на слив бачка унитаза.
Где устанавливается обратный клапан?
В зависимости от поставленных задач, обратный клапан (или, как его еще называют фановый клапан) может быть установлен в нескольких местах. Наиболее часто такие устройства устанавливаются в каждой квартире при входе канализации в общий стояк.
Управляемый обратный клапан
Некоторые думают, что обратный клапан лучше установить общий, на канализационный стояк. Но такое мнение ошибочно. Дело в том, что если стояк забьется внизу (например, в подвале, что часто и происходит), то стоки пойдут наверх и попадут в квартиры первого этажа. Поэтому их владельцам лучше подстраховаться и установить обратный клапан внутри квартиры.
Иногда такие конструкции устанавливают перед сантехническим прибором или группой. Например, в ванной комнате можно смонтировать обратный клапан на канализационной трубе, он предотвратит поступление стоков в ванну, если труба забьется. Также такие устройства необходимо ставить при обратном наклоне трубы.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Как происходит монтаж изделия?
Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.
Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза
Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции
Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.
В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.
Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом
При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать
Выбор аэратора
Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.
Перед приобретением аэратора нужно учесть такие нюансы:
- вид трубопровода канализации в частном доме;
- номинальный уровень давления в стояке;
- габариты механизма клапана фановой трубы;
- способ монтажа;
- материал аэрационного клапана и уровень его прочности;
- вид аэратора (мембранный, антивакуумный и др.);
- возможность плавной регулировки прибора при возникновении поломки;
- механизм работы клапана;
- наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.
Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.
Виды аэраторов
Специалисты объединяют аэраторы в группы по различным признакам.
По месту монтажа:
- на основной стояк;
- на слив сантехнических устройств (раковин, умывальников).
По принципу работы:
- автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
- антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
- комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.
По типу исполнения:
- мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
- цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
- рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.
Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.
Диаметр клапана
Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.
Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.
Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.
Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.
Аэратор канализационный 50
Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.
Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.
Аэратор канализационный 110
Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.
Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.
У вас установлен аэратор Да 9.09%
Нет 90.91% Проголосовало: 11
Мне нравится1Не нравится
Виды устройств
Выбор материала, из которого будет изготовлен обратный клапан, используемый в системе канализации, зависит от труб, которые установлены на участке. Для обратного клапана используют нержавеющую сталь, бронзу или латунь, чугун или пластик.

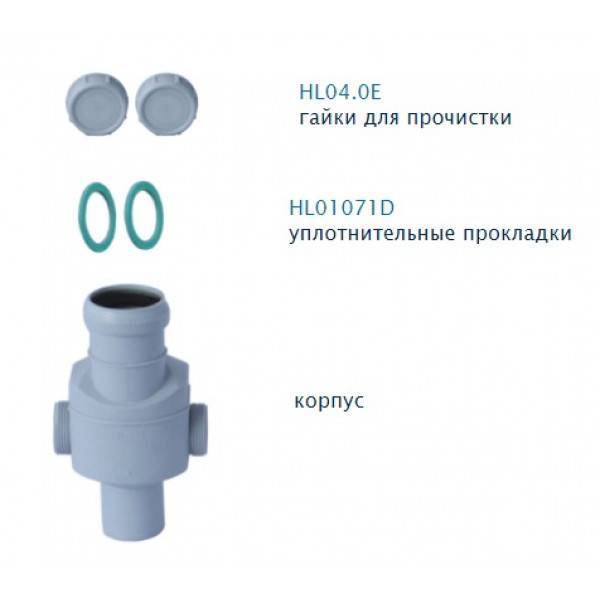

Помимо материала различным может быть и устройство приспособления. Устройство обратного клапана состоит из:
- входной и выходной патрубки;
- рычаг для самостоятельного вывода стоков;
- мембрана для перекрытия трубопровода;
- крышка для чистки засора.
Виды и способы закрепления клапанов могут отличаться. Выделяют следующие виды:
- межфланцевые;
- шаровые;
- поворотные;
- подъемные.
Чтобы выбрать правильный сантехнический клапан, необходимо знать преимущества каждого.
Межфланцевые
Такие клапана отличаются маленькими размером и весом. Установка межфланцевого обратного клапана не предусматривает наличие фланца, соединяющего его с водопроводной трубой. При выявлении сбоев в системе устройства придется заменить сам клапан и небольшой участок канализационной системы, к которой он был прикреплен.
Такие клапана могут быть двух видов:
- Пружинными дисковыми. В таких устройствах роль рычага выполняет пружина, а диск заменяет мембрану.
- Двустворчатыми. Мембрана в таких клапанах имеет две створки.
Поворотные клапана
Другое название вида — лепестковые. В качестве мембраны в таких устройствах служит золотник или захлопка, работающая с помощью рычага.
Такие клапана могут быть:
- Простые. Используются в системах с небольшим давлением и количеством проходимой жидкости. При возвращении золотника на исходную точку получается сильный удар, способный испортить системы.
- Безударный. Более безопасное устройство, в котором золотник плавно возвращается на место.
Шаровые клапана
Шаровый обратный клапан для канализации имеет наиболее упрощенную систему действия. Такой клапан очень надежен, а замена устройства не составит труда — достаточно открутить два болта. Вместо мембраны используется металлический шарик, а рычагом служит пружина. Благодаря простоте эксплуатации такие клапана очень популярны.
Подъемные клапана
Мембраной в таком устройстве выступает подъемный механизм возвратного действия. Главное преимущество — возможность осуществления ремонта без разбора сети, а основной недостаток — подверженность загрязнению.
Подъемные клапана можно разделить по способу крепления к канализационным трубам:
- Приваривающиеся к трубам (встроенные обратные клапана).
- Устройства, которые устанавливаются с использованием соединительных фланцев.
- Вкручиваемые изделия на резьбе.
- Межфланцевые клапана.
Отличительные особенности
Обратные клапаны подбирают на диаметр трубопровода, который может быть 32, 40, 50 мм и больше, т. е., в зависимости от того на какую трубу канализации вы будете его ставить.
Кроме того, данные приспособления отличаются по своему устройству, а именно:

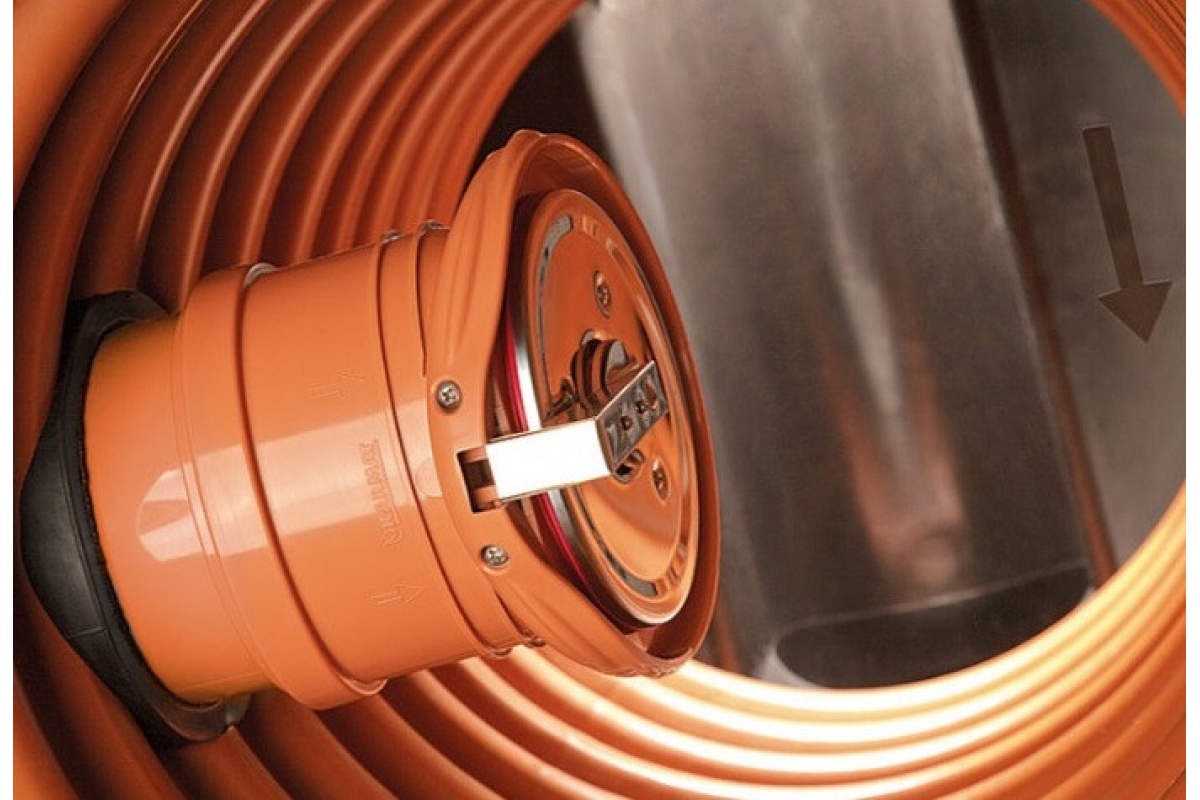

Лепестковые или поворотные

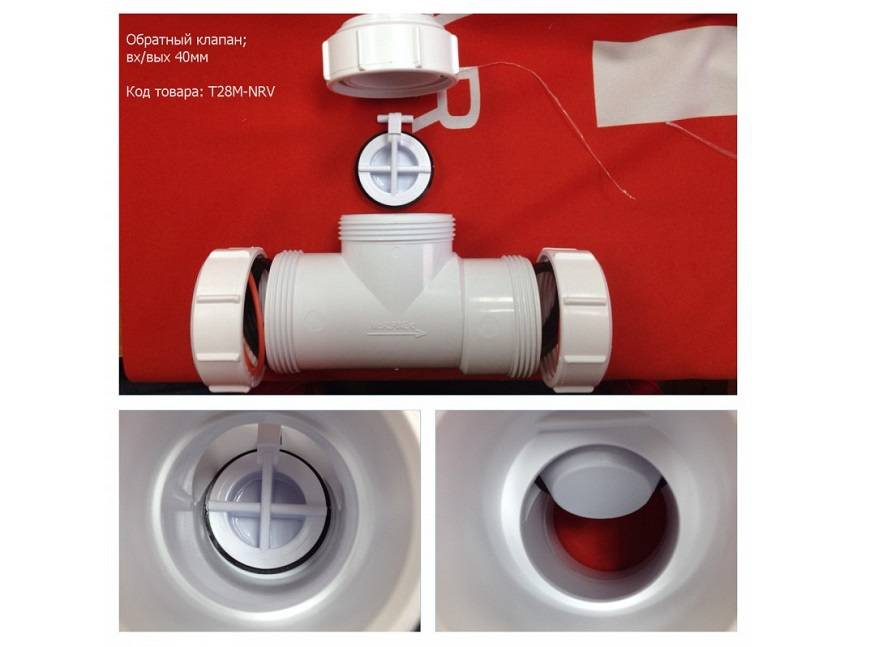

Конструкция таких элементов имеет пластиковый корпус, внутри которого установлена круглая «захлопка» или тарелка. Когда стоки уходят, она поднимается, дабы не мешать потоку, но по окончании слива она захлопывается, предотвращая обратный поток. Некоторые такие запорные элементы имеют вторую мембрану, управление которой происходит с помощью кнопки. Габариты такого устройства больше, чем сама труба, что способствует расширению просвета в трубопроводе. Поэтому оно оборудовано крышкой, сняв которую, можно убрать засор.
Подъёмные
Данное изделие тоже имеет тарелку, которая при правильном движении сточных вод поднимается за счёт сжатия стальной пружины, а когда слив прекращается, пружина выпрямляется и тарелка полностью загораживает поступление стоков назад. Данный механизм требует периодической очистки. Заменить любую деталь довольно легко, достаточно открутить болты на крышке и провести все манипуляции.
Шаровые
Тут принцип работы основан на движении шарика, который при сливе закатывается в специальное место корпуса, предоставляя свободное пространство для стока. В остальных случаях шарик загораживает сечение и не даёт возможности стоковой жиже идти в обратном направлении. Недостатком такой конструкции является тот момент, что шарик имеет свойство не совсем идеально совпадать с боковой стенкой. Глобального потопа, конечно, не будет, но просачиваться стоки всё же могут.
Межфланцевые
Эти модели популярны из-за своих маленьких габаритов. Выглядят они в виде цилиндра с поворотной заслонкой внутри. Заслонка может иметь 2 части, закреплённых к центральному стержню, или может, также, представлять собой некую тарелку, закреплённую пружиной к стенке корпуса. Компактность этого элемента не даёт ему возможности использоваться на канализации, а потому его ставят на водопровод.
Есть ещё один вид конструкции, где уровень нахождения приёмного и выходного патрубка отличается. Между патрубками есть воздушная камера, куда при открытии мембраны поступает воздух. После того, как стоки сошли, воздух начинает давить на мембрану, обеспечивая надёжную защиту от противотока.
Кроме того, вертикальный клапан для канализации, независимо от того, на трубу какого размера он устанавливается, например, 50 мм, 72, 110 или больше, может быть с вертикальной или горизонтальной установкой. Учитывайте этот нюанс при выборе, исходя из удобства монтажа и конфигурации трубопровода.
Изготавливаться запорные элементы могут из чугуна, пластика или стали, поэтому материал желательно подбирать такой же, что у труб канализационной системы.
Основными техническими характеристиками являются тут размеры, материал изготовления, способ установки
Особое внимание уделите производителю. Он должен быть известным. Это даст уверенность в том, что запорный элемент прослужит долго
На сегодняшний день пользуются популярностью такие марки, как: Мпласт, Carpicorn, FV-Plast и другие
Это даст уверенность в том, что запорный элемент прослужит долго. На сегодняшний день пользуются популярностью такие марки, как: Мпласт, Carpicorn, FV-Plast и другие.
Технические параметры | Обратный клапан 50 мм |
|---|---|
Производитель | Carpicorn |
Диаметр | 50 мм |
Материал изготовления | Поливинилхлорид |
Назначение | Для канализации |
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

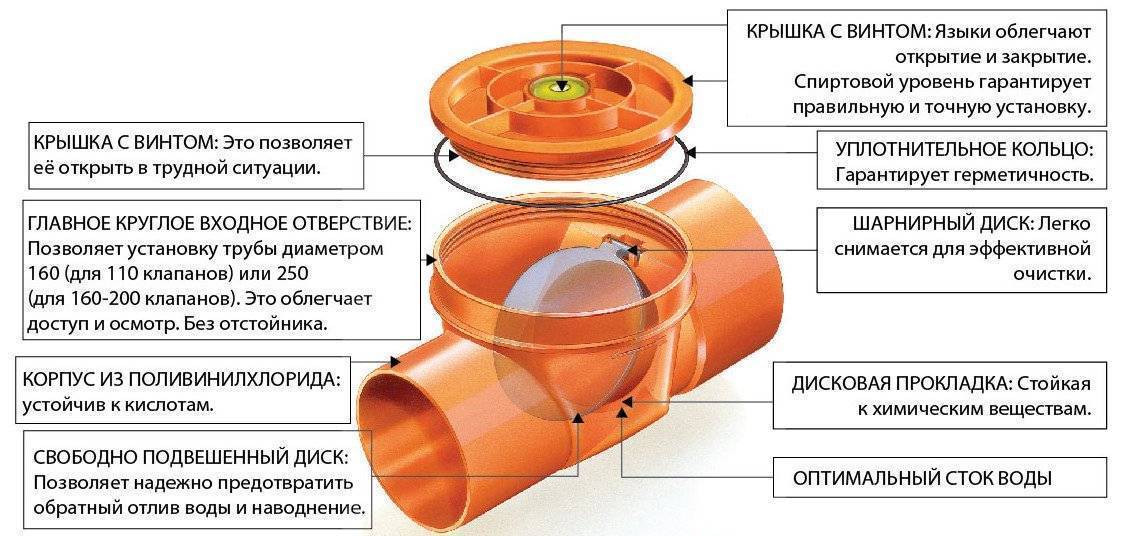

Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

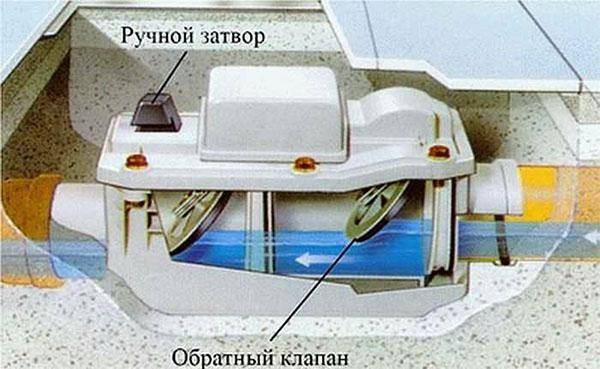

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Инструктаж по самостоятельному сооружению клапана
Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.
Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка
Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей
Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией. Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах. Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах
Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах
Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.
Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.
В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.
Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.
Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.
Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться
Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана
Обратите внимание, створки должны полностью закрывать вентиляционные отверстия
Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием. Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами
Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика
Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.
На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.
