Вентиляционный обратный клапан: назначение, виды, установка

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Принцип действия обратного клапана

Различают вентиляторы с обратным клапаном, канальные, приточные, вытяжные. Все они используются для плавного замещения затхлого воздуха в помещении свежим. Преимущественное отличие любой вентиляции от кондиционирования в том, что последние работают с уже имеющимися воздушными массами. Вытяжки же гарантируют замещение воздуха с пухом, бактериями, мошками и разными аллергенами свежим, если установлен приточно-вытяжной клапан на вентиляторе.

Вытяжной вентилятор такого типа пользуется большой популярностью у жителей многоквартирных и частных домов. Используется такой вид вытяжки:

• для ванной и туалета;
• на кухнях;
• в парной;
• в комнатах для курения;
• в погребах и подвалах;
• в прачечных;
• в офисах и магазинах;
• в санитарных отсеках и пр.

Вытяжка с клапаном имеет довольно простое устройство, но принцип его действия описывают редко. Несмотря на это, покупателю необходимо знать, что их разделяют на три вида:

• пружинный или самозакрывающийся;
• управляемый электричеством или вручную;
• пассивный — крышка закрывается и открывается под воздействием потоков воздуха (прямого и обратного).

Для наглядного примера разберем пружинный или гравитационный бытовой вентилятор, устанавливаемый в санузел, на кухню или в парной. Пока мотор работает, крышка находится в открытом положении. Когда потребность в вентилировании отпадает, лопасти устройства останавливаются, и крышка под воздействием пружинки захлопывается. Абсолютной герметизации от него не ожидайте, но попаданию запахов с вентиляционной шахты (особенно актуально для домов с мусоросборниками) он препятствует хорошо.

Вытяжная система с обратным клапаном подходит для больших офисов

Стоит упомянуть и о том, что антивозвратный клапан для вытяжки может быть с подогревом (предотвращает накопление конденсата и образование наледи на крышке зимой) и без подогрева. Первый вариант уместнее ставить в случае, если вентилятор выходит на улицу. Второй вариант подходит исключительно для установки внутри помещений (многоквартирный дом).

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

• Отсутствие или неправильная герметичность;
• Вентиляционный канал засорился мусором;
• Вытяжка размещена в неправильном месте;
• Усиливается тяга горения из-за использования печной конструкции;
• Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
• Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

• https://otivent.com/obratnyj-klapan-dlya-ventilyacii
• https://topventilyaciya.ru/ventilyaciya/elementy/zaslonka.html
• https://oventilyacii.ru/ventilyaciya/germetichnyj-elektricheskij-vozdushnyj-klapan-zaslonka-dlya-ventilyatsii.html
• https://stroy-podskazka.ru/ventilyaciya/klapan/

Как установить готовую конструкцию?

При приобретении готового клапана важно проследить наличие инструкции в комплектации устройства. Ее тщательно изучают, т

к. разные конструкции имеют отличия в установке: за/перед вентилятором, с дополнительной ручной заслонкой, для различного сечения шахты воздухоотвода и прочее. Для того чтобы поставить обратный клапан, потребуются:

• непосредственно устройство;
• шуруповерт;
• саморезы;
• строительный силикон.

Инструкция для монтажа своими руками:

1. Проверяют комплектацию (сделать это лучше еще при покупке).
2. Если в шахте стоял вентилятор, его демонтируют.
3. Новый вентилятор вставляют в воздуховод. Чтобы крепление сидело плотно, используют уплотнительное резиновое сантехническое кольцо.
4. Делают отметки для будущих крепежей. Если вентилятор крепится снаружи стены, его закрепляют строительным силиконом.
5. Определив место вывода проводки, из корпуса вентилятора выводят провода – они не должны попадать под пропеллер (лопасти).
6. Закрепить вентилятор, соединить провода проводки с проводами устройства.
7. Закрепить дополнительное оборудование: решетку, сетку.
8. Установить на саморезы обратный клапан. Точную горизонтальность вымеряют уровнем.
9. Монтировать все наружные дополнительные детали, крышку.
10. Проверить правильное функционирование всей конструкции «вентилятор + клапан».

Простейшее устройство можно изготовить самостоятельно. Но если требуется более сложная конструкция или с электроприводом, то специалисты советуют приобретать обратный клапан в магазине. Установить изделие своими руками не составит труда

Важно тщательно изучить инструкцию и потратить немного свободного времени

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

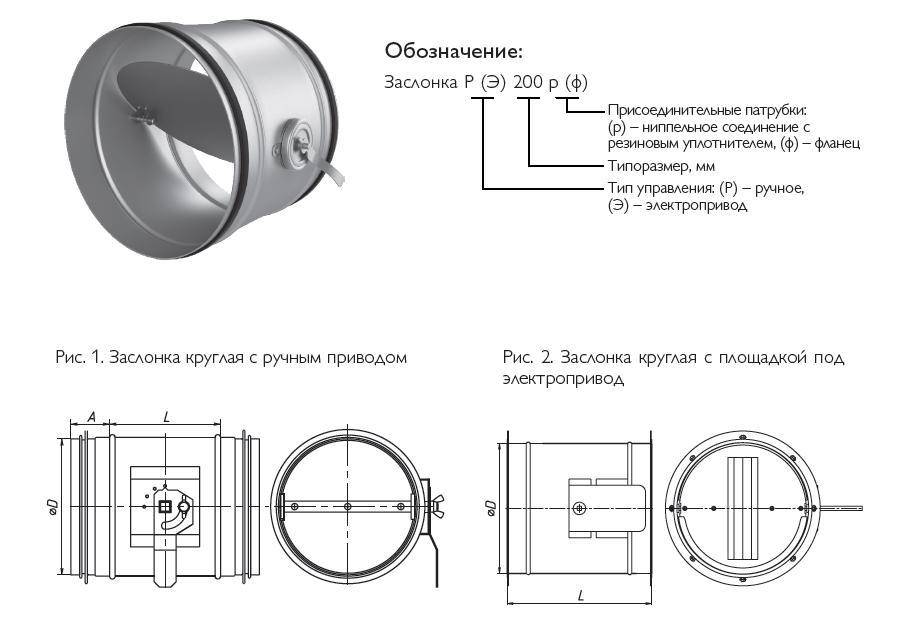

• Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
• Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
• С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

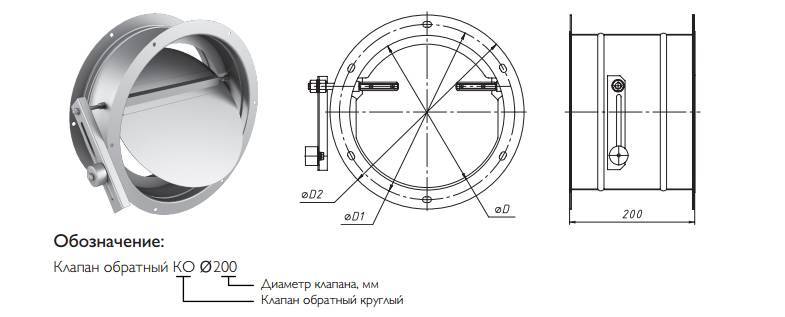

• Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
• «Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
• Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.

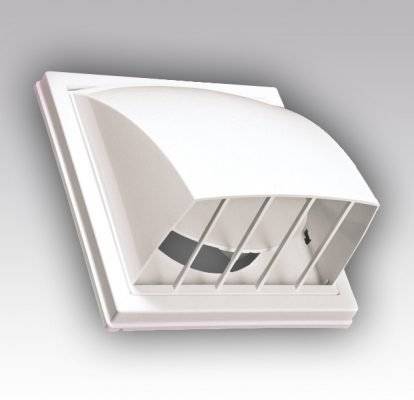

• С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Критерии выбора

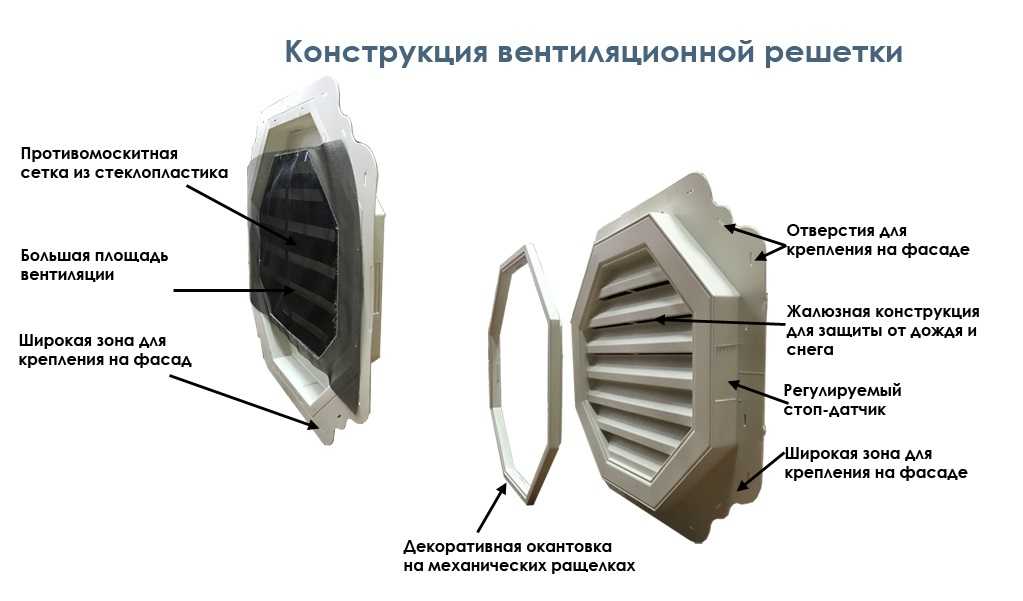

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

• Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
• Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
• Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
• Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Как выбрать готовое изделие

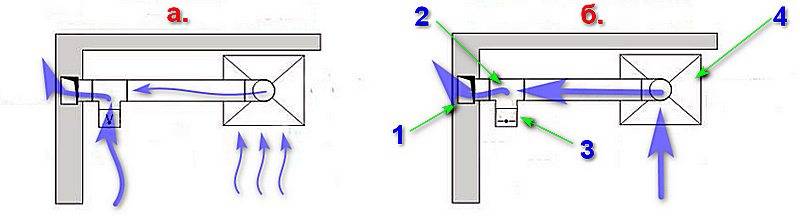

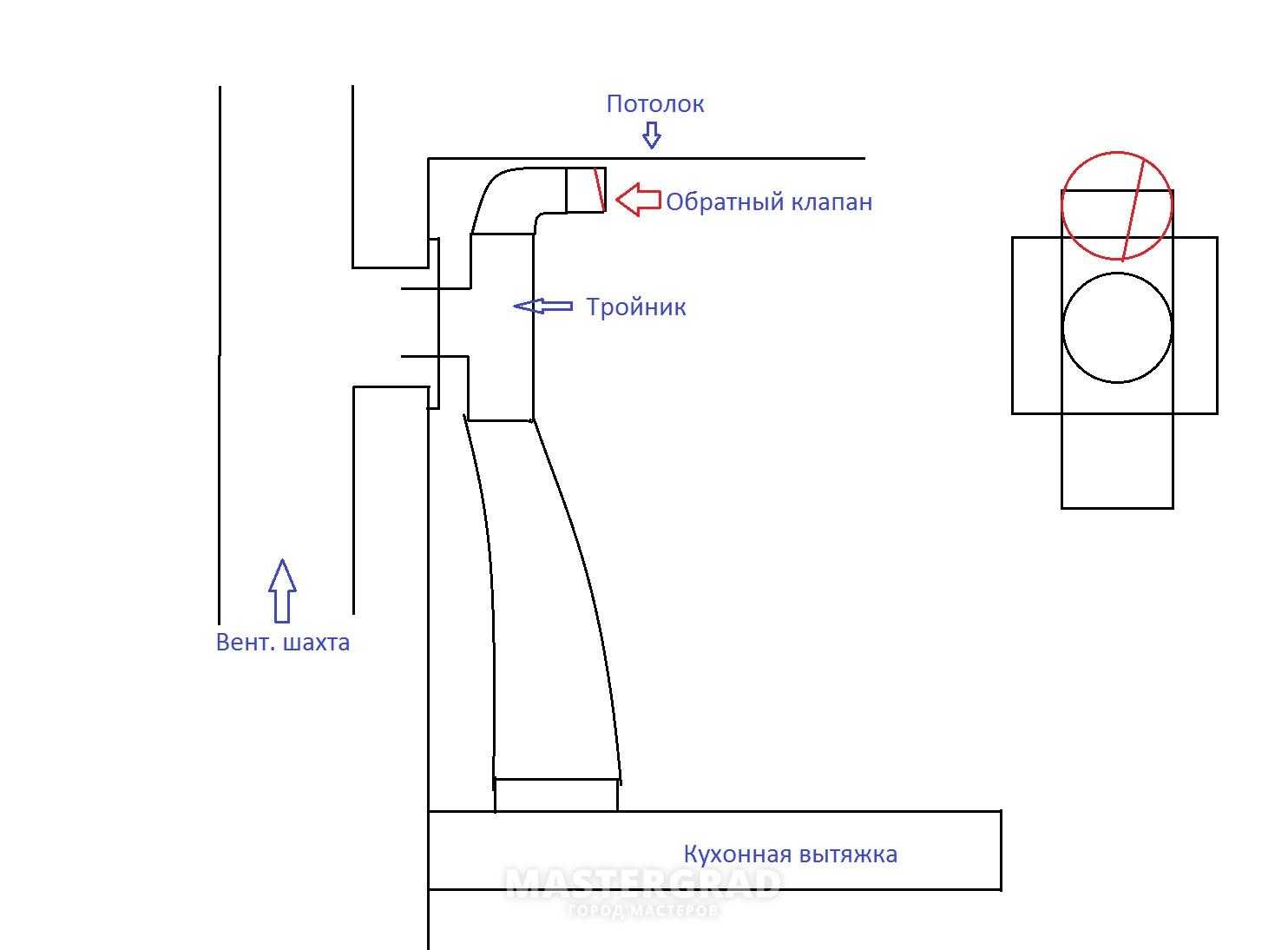

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах. Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий. Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10. Существуют готовые модели в комплекте вентилятора с клапаном

Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам

В ином случае необходимо установить отдельный воздуховод с выводом на улицу. По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу. По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Виды клапанов

На сегодня существует много видов всевозможных вентиляционных клапанов. Прежде всего они различаются по своему назначению:

Приточные	Употребляются для подсоса воздуха в помещение. Смогут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Помимо этого, они смогут прекратить функционирование вентиляционной системы, поскольку при полном перекрытии клапан герметический.
Вытяжные	Снабжают вывод воздуха из помещения наружу. Основная их задача содержится в предотвращении движения воздушных масс в обратную сторону, что может случиться по обстоятельству разных атмосферных явлений. Помимо этого, устройства предотвращают проникновение в помещение насекомых, пуха, и другого мусора.
Оконные	Устанавливаются на пластиковые окна и снабжают автоматическое проветривание.

Помимо этого, данные изделия различаются по своей форме.

Они смогут быть:

• Круглыми;
• Квадратными либо прямоугольными.

В зависимости от своего устройства, они бывают электрическими либо ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и машинально регулирует воздушный поток.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении  величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит  больший или меньший приток свежего воздуха или отток загрязненных воздушных масс.  Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу  управления вентиляционным устройством  – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет  собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор  не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные  или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо  сделать легкий и удобный доступ к обратному клапану.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.
