Использование огнеупорных смесей при устройстве печи

Отделка печей

Термостойкая штукатурка для отделки печей и каминов, помимо своей основной функции, то есть защиты от воздействия огня и жара, способна придать обрабатываемой поверхности потрясающую эластичность и прочность.

Использовать огнестойкую штукатурку, а также другие материалы для печей (мастику, шпаклевку) актуально, если, допустим, конструкция довольно старая, а ее поверхность облупилась, выставив на всеобщий обзор не слишком красивую кладку из шамотного кирпича.

Огнеупорная штукатурка для печи поможет укрепить кладку, если есть реальная опасность ее растрескивания и проникновения угарного газа в помещение. Обычно такая опасность возникает при долгой эксплуатации печки или камина без реставрирования.

В случаях, когда при строительстве печи использовались натуральные материалы, в швах кладки могут завестись насекомые. Отделка огнестойкой смесью решает и эту проблему.

Стоит добавить, что огнестойкая отделка каминов и печей всегда замедляет отдачу тепла. В результате общий расход топлива немного уменьшается. Вдобавок ко всему на огнестойкую штукатурку (шпаклевку, мастику) без проблем можно нанести различные декоративные материалы.

Достоинства и недостатки

Термостойкая шпаклевка при нагревании не выделяет вредных для здоровья веществ Термостойкие шпаклевки обладают преимуществами по сравнению с традиционными растворами. Они отличаются высокой прочностью при действии больших температур за счет присутствия связующих волокон и применения огнеупорных материалов.

Положительные моменты применения:

• Раствор состоит из безопасных компонентов, при нагревании поверхности не выделяются вредные воздушные примеси.
• Шпатлевка, приготовленная с соблюдением технологии и правил нанесения, служит длительное время.
• Смеси хорошо приклеиваются в поверхности печки, выполненной из различных материалов, есть разновидности, которые используются для отделки по металлу.

К недостаткам относится более высокая стоимость, чем у стандартных готовых смесей. Такие составы редко используются в качестве финишного слоя — их нужно покрасить или отделать плиткой.

Из чего состоят материалы и смеси для печей

Нельзя не заметить, что современные технологии позволяют создавать практически любой искусственный материал, который бы обладал нужными характеристиками. Но не всегда это оправданно. Дело в том, что во многих случаях, натуральные составляющие оказываются более эффективными и дешевыми.

Материалы

Существует много различных материалов, которые находят свое применение при возведении печных конструкций. Правда, в большинстве случаев, они состоят из одного и того же, из глины. Это достаточно уникальный элемент, который отлично выдерживает воздействие больших температур. Но и у нее есть один недостаток. Она, сама по себе, не может связывать между собой две поверхности. Применяется преимущественно для работ во внутренних помещениях, где нет воздействия агрессивной окружающей среды.

Глина подвергается специальному процессу, а именно обжигу. Так удается получить очень огнеупорный материал – шамот, который служит основой для кирпича. Он применяется для созданий кладки внутри печи.

Шамотная глина

Смеси огнеупорные

Не представляется возможным просто выложить стену из шамотного кирпича (блоков). Для придания ей необходимой крепости нужно использовать раствор, который бы обладал такими же огнеупорными свойствами. Можно сделать смесь своими руками, или отдать предпочтение продающимся в магазине. В большинстве случаев, они не особо отличаются по своему составу. Правда, не всегда можно создать в домашних условиях по-настоящему качественный раствор.

При кладке либо отделке печи нужно использовать огнеупорные смеси

Наиболее часто встречается смесь, которая включает в себя:

• две части глины,
• цемент (0,3 части),
• одну часть песка.

Такой раствор используют для работ, если предполагаемая температура не будет выше 850-900°С. Составляющие такого материала, кроме глины, служат для связки поверхностей, но не всегда обладают должными (жаропрочными) свойствами. Это нужно учитывать при выборе цемента.

Для производства смесей, который продаются в магазинах, используют специальный элемент – мертель. Он представляет собой глину и измельченный шамотный кирпич. Чем больше его добавлено в состав, тем выше будет возможная температура эксплуатации

Важно учитывать, что шов нужно делать не более 5-8 мм. Такой раствор делается прямо перед началом работ, он выдерживает температуры до 16000°С

Опытные печники советуют, чтобы придать шву эстетичный вид, в раствор можно добавить кварцевый песок. Тогда его толщина может доходить до 12 мм.

Виды смесей для кладки печей

Все кладочные растворы делятся на три вида, которые часто путают между собой:

1. Жаростойкий раствор – способен выдерживать нагрев до высокой температуры. При остывании не претерпевает структурных изменений потери химических свойств, не подвержен необратимым деформациям. Такой раствор хорошо держит статическую нагрузку даже в нагретом состоянии.
2. Жаропрочный раствор – в нагретом состоянии сохраняет все присущие ему механические свойства. Тепловые деформации такого раствора значительно ниже, чем у жаростойкого. Раствор способен нести не только статические, но и динамические нагрузки.
3. Огнеупорный раствор – может быть как жаростойким, так и жаропрочным. Такой раствор легко выдерживает очень высокие температуры и воздействие химически агрессивных печных газов.

Все растворы, используемые для кладки печей. даже если это конструкции, не нагревающиеся свыше 400 градусов, должны быть огнеупорными и жаростойкими. Обычные строительные растворы для кладки печей не годятся.

Внимание! Все названия сложных кладочных смесей начинаются с самого сильного связующего, даже если его в составе раствора совсем мало

Марки огнеупорных цементов

Производство огнестойких цементных смесей подразумевает использование глинозема с учетом требований ГОСТа. В зависимости от концентрации в составе оксида алюминия цемент разделяется на несколько марок. Если содержание добавок не превышает 35%, продукция обозначается аббревиатурой ГЦ. При наличии более высокой доли применяется обозначение ВГЦ.

Смеси с маркой ВГЦ I на 60% состоят из алюминия. Еще в составе присутствуют такие компоненты:

1. Кальций — 32%.
2. Кремний — 3%.
3. Железо, магний, сера — от 1 до 2%.

Серия ВГЦ II содержит 70% оксида алюминия и небольшое количество оксидов кремния и кальция. Возле маркировки присутствуют цифры, указывающие на прочностные свойства при сжимающих нагрузках. Так, смеси серии ГЦ 40 могут выдерживать нагрузки от 40 МПа.

При выборе марки покупатели обращают внимание на фактические термические и механические нагрузки, с которыми будет сталкиваться цементная смесь. В продаже предлагается широкий выбор жаропрочных компонентов как зарубежного, так и отечественного производства

Ко второй группе относятся материалы, которые создаются на основе клинкера из приволжских и центральных регионов Российской Федерации, Москвы и Сибири. Также на рынке доступны турецкие, финские, французские и польские смеси, обладающие массой эксплуатационных достоинств.

Виды смесей по составу и применению

В зависимости от типа вяжущего и инертного наполнителя выделяют:

• Простые огнеупорные растворы на основе глины, песка с размером частиц не более 1,5 мм, преимущественно используемые при возведении печей и дымоходом из обожженного керамического кирпича. Швы с такой основой выдерживают нагрев до 1100 °С, являются инертными, газонепроницаемыми. Но из-за рисков вымывания простые глиняные растворы не применяются для работ на улице.

  Замес из глины

• Силикатные виды на основе жидкого стекла, кварцевого песка (как в комбинировании с другими видами вяжущего, так и без них), выдерживающие нагрев до 1200-1300 °С и наносимые тонким слоем. Лучше для заложения бытовых дровяных очагов.

  Дровяной камин

• Известковые смеси, зачастую приготавливаемые своими силами на основе известкового теста, характеризующиеся хорошими показателями эластичности, прочности и непроницаемости. Такие растворы выдерживают прямой контакт с раскаленными до 500 °С газами, не боятся атмосферных воздействий, к минусам относят лишь негативное влияние выделяемых испарений.

  Камины и печи во дворе

• Смеси на основе шамотных глин, кварцевого песка, дробленной крошки шамотного кирпича, широко используемые в быту, на производстве (в том числе – при футеровке промышленных печей) и без проблем выдерживающие нагрев до 1300-1600 °С. При всех преимуществах эти марки обходятся дороже остальных.

  Исполнение камина на основе шамота

• Виды с комбинированным вяжущим, имеющие высокое качество и низкую цену. Помимо обычной или каолиновой глины в них вводится строго отмерянная доля цемента, гипса, извести, помолы глиноземистых материалов и их комбинации. По своим характеристикам составы данной группы лучше всего подходят для облицовки и декорирования каминов и печей, но в целом они считаются универсальными.

  Облицовка камина

• Мертели – тонкоизмельченные профессиональные порошки на основе каолиновых глин и шамота, используемые для заполнения швов, связки огнеупорных изделий в топках, выдерживающие нагрев до 1700 °С.

  Камин с каолиновой глиной и шамотом

Отдельные группы выделяют жаростойкие штукатурки и растворы, приготовленные на основе огнеупорного цемента. Первые представляют собой смеси тонкого помола, образующие после высыхания жаростойкие покрытия, выдерживающие нагрев в пределах 200-500 °С (большее значение не требуется из-за отсутствия прямого контакта с огнем), но не уступающие кладочным растворам в показателях проницаемости. В частности, именно они обеспечивают 100% защиту от проникновения продуктов сгорания в жилые помещения. Данная группа представлена как финишными декоративными штукатурками, не теряющими привлекательности при частных перепадах температур, так и плиточными клеями, надежно удерживающими облицовку из клинкера, керамической плитки или камня.

Растворы на основе огнеупорного цемента застывают в разы быстрее обычных глиняных, характеризуются повышенной стойкостью к влаге, коррозии. Такие смеси позволяют отойти от канонов кладки, используются при заливке современных каминов и печей с нестандартной конфигурацией. Примером такого вяжущего служат марки Kerneos SECAR 38R, ISIDAS 40, Lakka Tulenkestava, цементы с маркировкой ГЦ и ВГЦ.

Производство в домашних условиях

Проще всего сделать жаростойкий бетон своими руками – купить готовую смесь и замесить раствор по инструкции (обычно находится на оборотной стороне тары). Все очень просто: сухая смесь высыпается в бетономешалку, мешается в течение 1 минуты, затворяется обычной водой или жидким стеклом.

Самостоятельное приготовление жаростойкого бетона:

• Выбор оптимального состава материалов.
• Заливка в бетономешалку 90% нужного объема воды либо жидкого стекла (в разбавленном виде).
• Засыпка тонкомолотой добавки, добавление половины заполнителя и цемента, перемешивание, постепенное добавление оставшихся материалов, остатка воды (или стекла).
• Замес должен осуществляться на протяжении минимум 5 минут.
• Отгрузка готовой смеси непосредственно на объекте, заливка.

Кирпич для печи

Обычно применяется два вида кирпича — это огнеупорный кирпич шамотный или керамический. Если печь строится в бане, то здесь уже не подходит шамотный кирпич, используется керамический огнеупорный и клинкерный.

По компонентам конструкцию можно разделить так:

• фундамент;
• облицовка;
• топка;
• дымовая труба;
• дымооборот.

На фундамент необходим первосортный кирпич, клинкерный лучше применять в регионе с постоянными и сильными морозами. Раствор в этом случае подойдет известковый или цементный, он имеет хорошую прочность.

Сама топка должна быть уложена из шамотного кирпича, раствор применяется аналогичный — шамотный.

Дымооборот обустраивают из огнеупорного кирпича, используют состав с глиной.

Дымовая труба выстраивается из кирпича 1 сорта или клинкерного кирпича в комбинации с пустотелым (в местах с суровым климатом).

Жароупорная смесь собственного приготовления

Составы на основе глины и песка не являются полностью огнеупорными. Они идеально подходят для кладки устройств, если температура нагрева не превышает показатель в +90 градусов по Цельсию. Более высокие показатели она выдержать не сможет, начнет трескаться и разрушаться.

Чтобы получить жароупорный состав, используют специальный порошок, который называется мертель. Его получают из особой устойчивой к воздействию огня глины. Если раствор готовят для штукатурки, вводят кремниевый клей, который еще называют жидким стеклом. Количество этого ингредиента должно быть не менее 20% от общей массы.

На основе глины

Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.

Раствор для печи из натуральной глины бывает:

• Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
• Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
• Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.

Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.

Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.

Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.

Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.

Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.

Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.

Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:

• Жирная масса – 1:2;
• Нормальная масса – 1:1;
• Тощая масса – 2:1.

Способы приготовления глиняного состава

Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.

Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается

В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.

Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.

Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.

Выбор смесей для конструкционных элементов печи

Огнеупорный шамотный раствор необходим для кладки топки и элементов,близких к открытому огню Чтобы выбрать кладочные материалы, необходимо учитывать, что печка состоит из нескольких элементов:

• Подушка фундамента – монолитный элемент, выстраиваемый отдельно от фундамента дома.
• Основание печи – не подвергается температурной нагрузке, поэтому строится из красного полнотелого кирпича. Для кладки подходит известковый или известково-цементный раствор.
• Пожарная отмостка – представлена листом асбеста или минеральным картоном, на котором находится железный лист и войлок с глиняной пропиткой.
• Массив печи – по причине усиленного воздействия горячего дымового газа на конструкцию строится из керамического кирпича на глиняном растворе.
• Топка – сильно нагревается, поэтому имеет вид монолита на глиняно-шамотном растворе огнеупорного типа.
• Начало дымохода – греется до +400 градусов, что предусматривает кладку на смеси с глиняной основой.
• Выдра, или распушка – элемент, связывающий дымоход и потолок. Температурное и агрессивное воздействие на нее минимально, поэтому для стандартных кирпичей подойдет известковый состав.
• Антипожарная разделка – теплоизоляционный металлический ящик, для которого не нужен раствор.
• Дымоход и распушка – подвергаются нагрузкам ветра, химических веществ. Монтируются при помощи красного раствора.

Известковая смесь

Известковая смесь используется для кладки уличных печей, так как не впитывает воду Огнеупорная смесь для печей состоит из песка, известкового теста (1 часть негашеной извести + 3 части воды). Для самостоятельного приготовления понадобится просеять песок, перемешать его с тестом в соотношении 1:3 и добавить воды до густоты сметаны.

Жаростойкость продукта составляет от 450 до 500 градусов, но он негигроскопичен. Средство используется на улице, для обработки части трубы, выступающей над кровельным покрытием. По причине токсичности и длительность схватки известковые материалы лучше применять на улице.

Цементная смесь

Раствор на основе цемента применяется в строительстве фундамента Подразделяются на три типа:

• Цементные – для приготовления требуется вода, цемент и песок. Большая прочность и маленькая газовая плотность позволяют применять составы для строительства фундамента.
• Цементно-глиняные – прочные растворы, с помощью которых выкладывается тепловая часть камина и начало дымохода.
• Цементно-известковые – смеси прочные, но отличаются незначительной газовой плотностью. Подходят для возведения каминов, фундамента, дымохода.

Для самостоятельного изготовления понадобится смешать 1 порцию цемента с 1-3 порциями добавок и 6-15 порциями песка.

Глиняная смесь

Материал подойдет для строительства печного массива. Идеальная смесь – не крошится, имеет однородную структуру без комков и консистенцию сметаны. Заводские материалы изготавливаются на основе:

• белой глины – повышает огнестойкость массы, подходит для строительства дровяных печей с нагревом топки до 1000 градусов;
• шамотной глины – универсальный продукт, обеспечивающий прочность печной конструкции с любой температурой.

С целью повышения прочности в раствор можно добавлять:

• поваренную соль или натрий хлорид – на 1 ведро необходимо 100-150 г;
• портландцемент – на 1 ведро понадобится от 500 г до 1 кг продукта.

Приготовление своими руками

Проще всего приобрести готовую строительную смесь с жаростойкими свойствами и развести ее водой, чтобы получить раствор для печной кладки или отделки каминов. Если решено приготовить состав «с нуля», придется разыскать компоненты, усиливающие его жаростойкость. В домашних условиях для этой цели используют:

• бой шамотного кирпича;
• золу унос;
• керамзит;
• доменный шлак;
• гранит;
• хромитовую руду и т. д.

Важно, чтобы основные компоненты раствора (песок, известняк) имели высокую чистоту, иначе качество готового состава снизится. Подобрать правильное соотношение компонентов тоже довольно трудно, и делать это придется опытным путем

Готовый состав соединяют с песком 1:4 в бетономешалке, а затем добавляют воду до получения массы сметанообразной консистенции.

Как высокая температура и кислоты разрушают изделия из цемента

В составе цементных растворов содержится гидроксид кальция – продукт гашения извести водой. При нагревании происходит его разложение до оксида кальция и воды, испаряющейся в окружающую среду. После остывания образовавшийся оксид кальция (негашеная известь) начинает интенсивно впитывать влагу из воздуха, вступая с ней в реакцию.

Происходящий процесс гашения сопровождается увеличением объема за счёт вновь образованного гидроксида. Сопутствующим фактором является образование микротрещин, развивающихся в крупные дефекты.

Кислоты, содержащиеся в воде, вступают во взаимодействие с соединениями кальция, постепенно вымывая их из цементного раствора. Даже слабая угольная кислота, образующаяся при растворении углекислого газа в воде, оказывает весьма разрушительное действие. Сохранить термическую устойчивость и противостоять кислотам позволяет специальный химический состав.

Особенности применения

В случае самостоятельного приготовления раствора необходимо учитывать несколько правил:

• Для строительства печного массива стоит повысить жаростойкость материала.
• При толщине шва 3 мм на каждые 90 кирпичей нужно 25 кг раствора.
• Жирные сорта глины после высыхания теряют прочность и растрескиваются.
• С целью повышения прочности среднежирной глины в массу можно добавить цемент.
• Ускорить высыхание кладки можно, если добавить в раствор известь.
• Объем стройматериала проверяют после окончательного замеса.
• На каждый день работ готовится новая порция смеси.

Топить печь после кладки следует по прошествии 3 дней

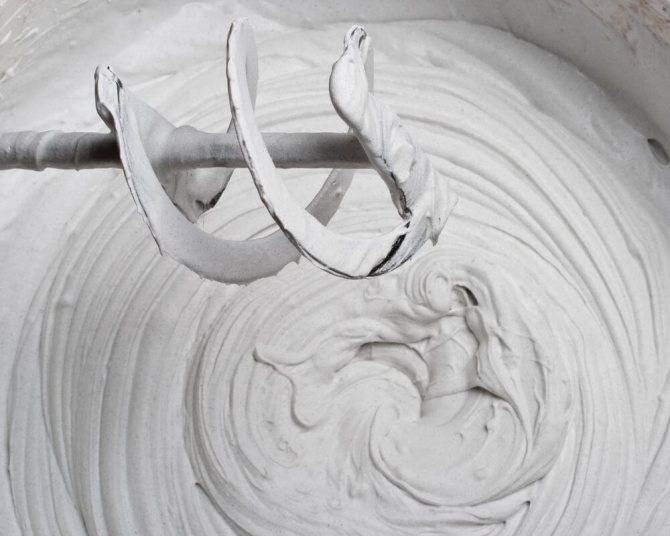

При работе с готовыми средствами ориентируются на рекомендации изготовителя. К материалам прилагается инструкция с конкретными советами по использованию:

1. К содержимому мешка добавляется вода.
2. Ингредиенты замешиваются дрелью с насадкой-миксером из расчета на 1 час использования.
3. После застывания со смесью повторно не работают.
4. Кладка отопительного сооружения производится при температуре от +10 градусов.
5. Для предотвращения растрескивания шва необходимо приобретать материалы с пластификаторами.
6. Первое протапливание не производится на протяжении 3 дней после кладки.
7. Облицовка выполняется через 20-30 дней после ввода печи в эксплуатацию.
8. Высолы на шве снимаются влажной тканевой салфеткой.

Эффективность готовых растворов лучше самодельных, но они стоят дороже. По этой причине стоит изучить продукцию разных брендов.

Штукатурим печь своими руками: пошаговая инструкция работ

Это можно сделать быстро, если заранее тщательно подготовиться, правильно рассчитать расход материалов, учитывая площадь изделия.

Необходимые инструменты

Для оштукатуривания понадобятся:

1. Мастерок. Для нанесения, равномерного распределения раствора по поверхности.
2. Ножницы по металлу. Нужны для нарезания армирующей сетки.
3. Шпатели разных размеров. Используются при распределении, разглаживании смеси по углам, в узких местах.
4. Терка, гладилка. Первый инструмент берется для черновой затирки. Второй имеет ту же форму, но покрытие не сетка, а резина – для шлифовки перед покраской.
5. Зубило. Понадобится, чтобы наносить насечки на цементное покрытие. Подходит в случае, если придется замазывать печь без армирования.
6. Молоток, металлическая щетка.
7. Кисти для нанесения грунтовки, краски.
8. Строительный миксер. Ускорит замешивание раствора.
9. Отвес, уровень, рулетка, карандаш.
10. Полиэтиленовая пленка, чтобы закрыть пол, углы стен от попадания частиц смеси, краски.

Подготовка поверхности

Перед основными работами новую и старую печь следует подготовить.

Выполнять отделку нового изделия можно только окончательного застывания, усадки кладочной смеси. В противном случае нанесенная штукатурка очень быстро даст трещины

Кроме того, важно несколько раз протопить печку, даже если это происходит летом. Стенки должны хорошо прогреться, исчезнуть конденсат

Швы рекомендуется расшить до глубины 0,5 см, пройтись щеткой по металлу. На бетонном покрытии стоит сделать насечки (для лучшей схватываемости штукатурки со стенками).

Если печь старая, куски отколовшегося раствора, штукатурки, побелки или краски убирают. При необходимости стенки очищают целиком. Треснувшие кирпичи заменяют на новые и заново выкладывают. Остатки сыпучего раствора выметают веником.

Дальше кистью нужно тщательно загрунтовать всю подлежащую оштукатуриванию поверхность.

Основные правила приготовления смеси: состав, пропорции

В деревенских условиях печники не покупают готовые составы в магазине, а готовят их сами.

Наиболее популярен рецепт глиняно-песчаного раствора с добавлением извести, асбеста:

1. За 2–3 дня до применения глину следует замочить в воде. При этом весь всплывший мусор сразу удаляют, заливают чистой водой повторно.
2. Отстоявшуюся глину лучше пропустить через сито. Перемешать до однородной массы.

1. Глину соединяют с сухим просеянным речным песком. Можно использовать влажный песок, но тогда для замеса раствора понадобится больше воды. Пропорция 1:2, где на одну часть глины идет две части песка.
2. При добавлении извести ее за сутки замачивают в воде.
3. Асбест потребуется распушить.
4. На одну часть глины идет десятая часть асбеста, извести.

Еще один фактор, который стоит взять во внимание, – чем придется топить печь. Если топливом будет каменный уголь, торфяные брикеты, которые отдают сильный жар, то в состав смеси рекомендуется добавить еще и шамотный порошок

Это повысит устойчивость покрытия к высоким термическим нагрузкам.

Для дровяной печи в такой добавке необходимости нет.

Армирование

Армирование – необходимый этап строительства, направленный на усиление прочности штукатурки. Предотвращает отслоение, отпадение отделки.

Огнеупорный раствор

Изобретение относится к огнеупорной промышленности, а именно к составам огнеупорных растворов, предназначенных для кладки футеровки вращающихся печей. Изобретение позволяет повысить сцепление раствора с кладкой в интервале температур 20 – 1250С, а также обеспечивает возможность регулирования сроков схватывания путем введения в лом карбидкремниевых изделий огнеупорной глины (12 – 22 %), водного раствора полифосфата натрия (10 – 14 %), магнезитового порошка (1 – 3 %) и пылевидных отходов глиноземного производства (5 – 9 %). 2 табл.

Изобретение относится к огнеупорной промышленности, а именно к составам огнеупорных растворов, предназначенных для кладки футеровки вращающихся печей, например печей обжига магнезита.

Формула изобретения

РИСУНКИ

Огнеупорная штукатурка для камина. Виды штукатурки

В процессе горения топлива огонь согревает конструкцию, по этой причине ей требуется отделка, отличающаяся высокотемпературными показателями. Необходимо, чтобы термостойкая штукатурка для печей и каминов имела определенные свойства. Такую смесь можно подготовить собственноручно.

Для строительства в доме эффективного очага необходимо иметь многолетний опыт подобной работы, ведь от того, насколько качественно обустроено дымоотведение, зависит безопасность людей. Но после того, как профессионально возведена конструкция, придать ей завершенный внешний вид можно самостоятельно. Для этого на нее наносят штукатурную смесь для печей и каминов.

Из свойств, которыми должна характеризоваться штукатурка, прежде всего, следует отметить стойкость к повышенным температурам, поскольку агрегат будет сильно накаляться. Огнеупорный состав для печек представляет собой смесь, в которую входит специальный термостойкий компонент, придающий их наружному покрытию эластичность и одновременно прочность, и защищающий от влаги, механических повреждений и растрескивания.

После применения специальной жаропрочной штукатурки для печей и каминов не следует опасаться, что высокие температуры повредят внешний вид. В строительных магазинах в продаже имеются универсальные смеси, предназначенные для наружных и внутренних отделочных работ. Но для каминов они не подходят, так как не обладают требуемой жароустойчивостью.

Для этих целей подойдут готовые высокотемпературные составы в сухом виде для оштукатуривания: «KREATIVPUTZ», «ARMIERUNGSPUTZ», «Печник», «Терракот», а также огнеупорный бетон «Rath CARATH». Все эти смеси отличаются от обычных содержанием примесей, таких как кварцевый песок, шамотная глина, стекло и алюминат цемента, которые позволяют штукатурке выдерживать температурный режим, достигающий 1200-1700˚С.
