Окучник: изготовление и настройка самостоятельно – для ручной тяги и мотоблока

2 типа ручного окучника

Распространены 2 вида:

Если взглянуть на внешнюю конструкцию дискового приспособления, то она выглядит как рама на двух колесах с двумя подвешенными на нее дисками.

Дисковый окучник состоит из следующих компонентов:

• поводок Т-образной формы;
• талрепы винтового типа – 2 штуки. Эти элементы выполняют функции регулирования движений дисковых отвалов;
• две стойки;
• дисковые отвалы – 2 штуки.

Обратите внимание: дисковые окучники используют не только для окучивания, но и для вспахивания земли перед посевом и после сбора урожая, также для пропахивания земли между рядами. Во время регулирования стоек между дисками изменяется расстояние поворотов

За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми

За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми. Во время регулирования стоек между дисками изменяется расстояние поворотов. За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

Во время регулирования стоек между дисками изменяется расстояние поворотов. За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми

Если этого не будет, дисковый окучник потянет в одну из боковых сторон. Размер диаметра колес составляет 70 см и размер ширины от 10 до 14 см. Именно эти размеры обеспечат наиболее комфортное управление, и в процессе вспахивания колеса не навредят растениям.

Окучник в виде плуга

Устройство в виде плуга — это также средство для проведения культивации почвы. Это приспособление достаточно удобное и с помощью него можно быстро прорыхлить или вспахать землю.

В основном для вспашки или рыхления почвы используют самоходный плуг. Плуг устанавливается на мотолебедку, и при движении ее он сам держится в борозде. При помощи этой конструкции можно окучивать и вспахивать большие площади с тяжелой почвой.

Также за счет конструкции устройства можно регулировать ширину захвата и глубину вспашки. Обычно для рыхления почв песчаного типа ширина захвата составляет 20 см, а для суглинистой почвы от 5 до 15 см.

Стоит отметить: многие огородники советуют воспользоваться дисковым окучником, поскольку с ним намного легче работать. Помимо этого, дисковый окучник формирует ровные и красивые ряды.

Однако, стоит это средство достаточно дорого, поэтому лучше всего сделать его самостоятельно. Процесс изготовления не очень тяжелый. Первым делом стоит изучить чертежи всей конструкции.

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

• трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
• еще одной такой же трубы, но с диаметром 3/4 дюйма;
• листовой стали 1-2 мм.;
• талрепа или стальной пластины;
• трубогиба или газовой горелки;
• сварочного инструмента;
• болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину

Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

https://youtube.com/watch?v=1WnBUHf8Ds0

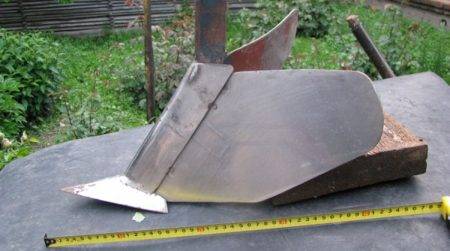

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

• газовый резак – для вырезания деталей из листового металла и стальных профилей;
• газосварочный пост – для соединения деталей сварными швами;
• газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
• тиски и прочие слесарные инструменты;
• мощная дрель и набор твердосплавных свёрл по металлу;
• углошлифовальная машина (болгарка) – для зачистки сварных швов;
• трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Последние статьи

Заказ теплицы с доставкой на дом – все, что нужно для садоводства прямо у вас во дворе!

Услуга теплицы с доставкой на дом предлагает удобный и эффективный способ для создания собственного мини-сада или грядки даже в небольшом пространстве вашего загородного дома или квартиры. Эта…

Выбираем натуральную ткань для постельного белья

В мире существует огромное разнообразие материалов, из которых изготавливают постельное белье

Однако, при выборе белья для нашей постели очень важно уделить внимание качеству и натуральности ткани…

Установка коронки на зуб: все, что вам нужно знать

Стоматологические услуги играют важную роль в поддержании здоровья зубов и полости рта. Одной из таких услуг является установка коронки на зуб, которая является эффективным способом восстановления…

Норковые ресницы для наращивания: секреты и преимущества

В мире индустрии красоты существует множество способов и приемов, позволяющих создать незабываемый внешний вид. Одним из таких методов является наращивание ресниц — процедура, позволяющая…

Основные виды сварочных работ

Существует неоспоримая удобность и практичность роботизированной сварки, и с течением времени инновационные разработки займут свое место на рынке и станут все более популярными. Чтобы быть в курсе…

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

1. Рыхлить нужно своевременно
2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Ручное окучивание очень энергозатратно и занимает много времени а самое главное — окучиватель можно изготовить своими руками.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

• доступность — так как сделать такой окучник может любой человек
• — случаев, когда человек платил сам себе, не зарегистрировано
• эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
• поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

• безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
• качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

Как устроен и работает этот инструмент

Оборудование используется вместе с фрезами, которые устанавливаются на валу редуктора. В ходе поступательных движений мотоблока, окучник углубляется в грунт и формирует борозду с впадиной определенной глубины. Габариты подошвы впадины позволяют огороднику передвигаться по грунту, не нарушая борозды.

Одновременно с этим окучник перемещает почву из впадины наверх, образуя тем самым «гребни» с фиксированным расположением.

Помимо формирования борозд для посадки культур, окучник нужен для того, чтобы:

• рыхлить грунт между рядами и одновременно присыпать растения;
• пропалывать готовые грядки и избавляться от сорняков.

Чаще всего его применяют, чтобы высаживать картофель, морковь, репу или свеклу.

Особенности эксплуатации и обслуживания

Установка окучника на мотоблок требует соблюдения правил регулировки угла атаки и глубины погружения, при этом она должна быть меньшей по сравнению с плугом. На окучиватель устанавливают колеса и сцепку, после этого его присоединяют к основному агрегату. Мотоблок устанавливают на ровную поверхность, при этом окучиватель опускают и соединяют посредством сцепки.

Осуществляя монтаж навесного оборудования, оператор старается следить за тем, чтобы стойка окучивателя располагалась вертикально. Именно такое положение необходимо для правильной настройки оптимального угла атаки. После этого навеску опускают к земле или даже немного углубляют в нее

Важно, чтобы оборудование располагалось ниже опоры почвозацепа

Перед тем как приступить к основной работе по вспашке либо окучиванию земли, надлежит провести пробную обкатку на небольшом участке

Важно работать в хорошую погоду, предварительно проверив заточку рабочих элементов. Кроме того, перед тем как приступить к работе, необходимо оценить состояние почвы

Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы

Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок

Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы. Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок.

Когда необходимо посадить картофель с помощью окучника и мотоблока, предварительно надлежит сделать отметки с расстоянием примерно в 65 см. После этого создают борозды и раскладывают в них посадочный материал. После этого колеса нужно сменить прорезиненными, выставив крылья в максимально широкое положение. Поставив агрегат в междурядье, проходят мотоблоком весь ряд, засыпая землей посаженый картофель.

Настройка дискового окучника предусматривает в первую очередь его верное направление относительно борозды. Устройство должно располагаться параллельно по отношению к грядкам с заданными углом и шириной захвата.

Именно это определит глубину обработки почвы (глубину борозды). Если же на мотоблок устанавливают окучник двигающегося типа, необходимо отрегулировать ширину и высоту гребня.

В дисковой модели можно настроить ширину обработки. Для этого нижние точки дисков отводят в стороны примерно на 40–70 см (конкретное значение будет зависеть от расстояния междурядий). При настройке следят за тем, чтобы диски располагались симметрично по отношению друг к другу.

Такими устройствами почву за сезон обрабатывают трижды:

• когда всходы отрастут до 15 см;
• когда они вырастут до 23–25 см;
• в момент цветения.

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

• Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
• Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
• Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Выбираем прототип

Окучивание в общем разновидность культивации почвы и проводится чаще всего обычным культиватором со сменными рабочими органами. Исключение – окучивание картофеля. Чтобы картошка образовала побольше крупных питательных клубней, ее рядки делают широкими (0,5-0,6 м), а кусты окучивают высоко. Поэтому окучник для картофеля – специализированное навесное орудие. Другой специфический случай – окучивание культур, выращиваемых на узких грядках. Специализированные культиваторы для узких рядков существуют, но в ЛПХ почти всегда можно обойтись обычным культиватором с небольшими доработками, см. напр. подборку видео:

Активный или пассивный?

В большой агротехнике часто работают активными окучниками, рабочие органы которых приводятся во вращение от вала отбора мощности тягового агрегата. Мотоблоки и минитрактора для ЛПХ и малых ферм есть в продаже, но на практике оказывается, что производительность и качество работы активный окучник для них увеличивает незначительно, но существенно возрастают его стоимость и расход топлива, а ресурс мотора вырабатывается быстрее.

Причина – двигатель. Мини-картошки или помидоров нет и не будет – нам нужны съедобные. Переворачивать земли на метр рядка мини-окучник должен столько же, сколько и большой; столько же для этого нужно и энергии. Отобрать 10 кВт на 5-корпусный окучник от дизеля в 100 кВт не проблема, но отдать 2 кВт на однокорпусный движку в 6-10 кВт будет уже на пределе возможностей.

Есть еще одно существенное обстоятельство. Тракторные дизели особой конструкции, хотя на глаз это заметно только специалисту-моторостроителю. Их литровая мощность невелика, но сами движки очень приемистые, с мягкой внешней характеристикой, поэтому отбор мощности на навесной агрегат мало влияет на удельный расход топлива в г/кВт*час. Поставить такой же мотор на мотоблок сложно уже потому, что нужные рабочие характеристики получаются только при достаточно большом литраже двигателя. Но даже если эту препону удастся преодолеть, мотор все равно получится слишком дорогим, тяжелым и громоздким.

Большие агрохозяйства потребляют топливо тоннами; ЛПХ и малые фермы – литрами. Но движок мотоблока и здесь должен держать равномерное тяговое усилие, сам приноравливаясь к неоднородностям почвы, т.к. огрехи обработки недопустимы в любом случае. Поэтому на мини – сельхозтехнику ставят моторы, карбюраторные или с впрыском топлива, заведомо прожорливые и рассчитанные на скорость передвижения агрегата, прим. равную скорости пешего хождения. Таким образом удается минимизировать расходы на механизацию в целом, но вот нужной для «безболезненного» отбора мощности внешней характеристики двигателя уже не получается: движок надрывается, сжигая непомерно много топлива и себя самого. Поэтому далее мы ограничимся рассмотрением только пассивных окучников (без передачи мощности непосредственно на рабочий орган), как можно меньше нагружающих источник тягового усилия.

Что такое окучник

Окучник — это инструмент, выполняющий увеличение почвенной гряды на линии высадки растений. Он захватывает почву с краев, разрыхляет и перемещает ее в центр. Для обработки достаточно присоединить окучник к мотоблоку и протянуть его по всей длине гряды. Скорость и качество окучивания многократно выше, чем при ручной обработке, что высоко оценивается владельцами больших наделов земли.

Сегодня окучники значительно расширили область применения. Их используют для решения разных задач:

• рыхление почвы;
• перекопка грядок;

Использование окучников дает весьма ощутимые результаты. Следствием высокого качества обработки становится увеличение урожая, снижение трудозатрат. Владелец земельного участка получает возможность расширить площадь высадки, поскольку теперь он может обработать ее с высокой скоростью и качеством.

Как сделать простой окучник для мотоблока своими руками: чертежи и видео

Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:

На данном рисунке показаны точные размеры, форма и линии изгибов деталей простого окучника для мотоблока. Размер был использован стандартный, который подойдет для любой техники

I. Подготовка деталей окучника

На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.

Детали основной части окучника вырезаются из листового металла 2-3 мм. Для этого удобно использовать заготовку из бумаги или плотного материала. Чертеж выкладывается на лист, обводится карандашом или мелом и вырезается с помощью болгарки с диском по металлу

II. Изгиб деталей и сварка корпуса

Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.

Как лучше изготовить переднюю часть окучника?

Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.

На фото мы видим подробное описание размеров простого клиновидного окучника для мотоблока. Если у вас есть болгарка с диском по металлу и сварочное оборудование, то вы легко воплотите в реальность данный чертеж

Крылья окучника необходимо изогнуть с помощью наковальни и молотка. Линии изгиба правой и левой детали должны совпадать друг с другом. Деталь должна приблизительно соответствовать чертежу, который вы видите на фото

Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.

III. Окончательная сборка

Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).

Регулировать ширину и высоту окучивания вы сможете с помощью П-образной полосы с отверстиями, которую можно приварить к внутреннему углу центральной части окучника. Через торцевую планку будет проходить стойка, регулируемая болтом

Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.

https://youtube.com/watch?v=l3txV87W1aM
