Как сделать опалубку: изготовление и установка для разных целей

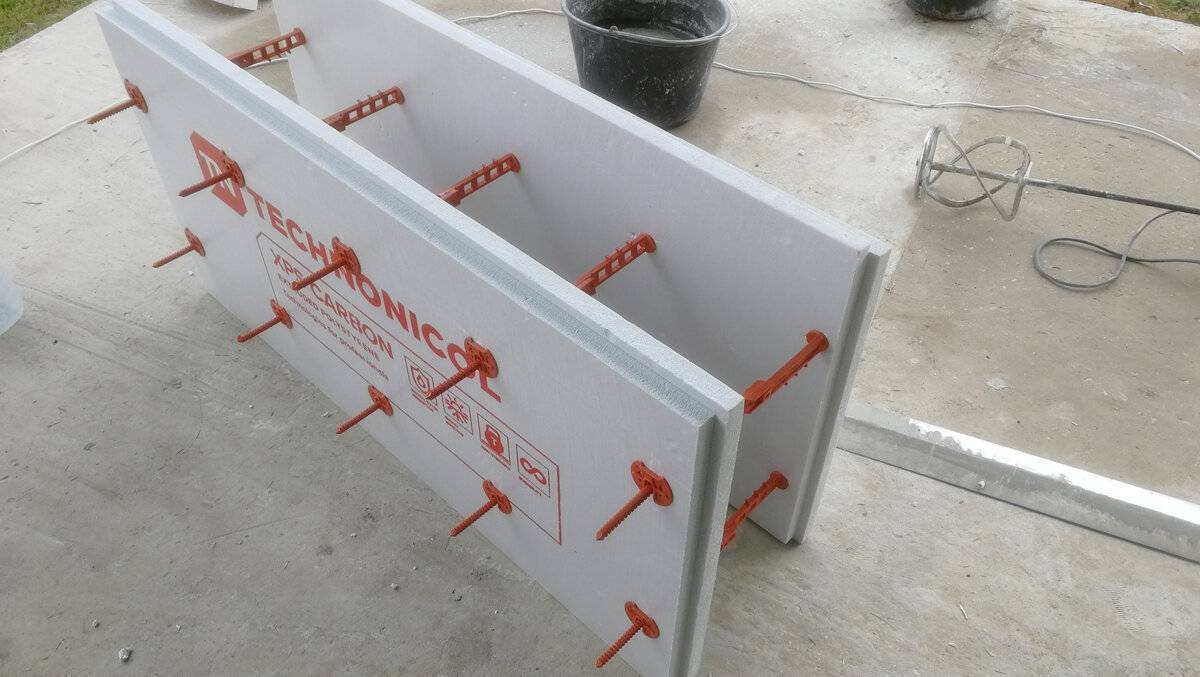

Несъемная опалубка для ленточного фундамента

Несъемная опалубка для ленточного фундамента

Опалубка для монолитной плиты может быть не только деревянная. Для несъемной опалубки применяются также профилированный металл, листы ДВП. В интернете вы найдете занимательные фото и видео того, как делать опалубку для фундамента даже из обычных кирпичей и из старых железобетонных плит. Какой материал выбрать, как ставить, что установить — все в вашей власти.

Последние открытия химии принесли новые материалы. Это зарубежные технологии строительства. Все больший интерес у многих потребителей вызывает опалубка для фундамента из пенополистирола. Как делается опалубка для фундамента по несъемной технологии из полистирола?

• Данный материал позволяет сделать опалубку наиболее быстро.
• Опалубка собирается из готовых фабричных блоков.
• Не надо ничего выравнивать, выставлять, подгонять.
• Опалубка, в том числе углы, собирается из пенопластовых деталей, как конструктор ЛЕГО.
• Многим интересно — как сделать круглую опалубку? Выставление кривых и закруглений при традиционном способе — самая трудная задача. Поставщики полистирольной несъемной технологии предлагают такие готовые закругления.
• К преимуществам данного вида опалубки можно отнести и хорошее утепление плюс гидроизоляцию. Опалубка не съемная, фундамент навечно останется в пенопластовой «шубе». И дом на таком фундаменте меньше промерзает.

Технология несъемной опалубки

Процесс зависит от того, какие изделия применяются. Все намного проще, если используются готовые объемные блоки. Плиты потребуют больших трудозатрат. Здесь самое сложное — установить первый ряд, фиксация выполняется металлическими скобами. Далее собирают щиты и соединяют их между собой перемычками из дерева. Если материал недостаточно прочный, чтобы выдержать бетонную смесь, то потребуется предусмотреть систему подпорок с наружной стороны (актуально при высокой опалубке, от 30 см и выше).

В качестве рекомендаций можно сказать следующее:

1. После монтажа формы до заливки бетонной смеси нужно установить патрубки для инженерных коммуникаций. Для этого в палубе просверливаются отверстия вводов сетей в здание.
2. Заливку бетона выполняют при положительных температурах (больше +5ᵒС).
3. Основными средствами крепежа служат опалубочные гайки и стяжные винты. Следует подготовить их заранее. Можно использовать шпильки, обычные гайки и деревянные подкладки с отверстием.
4. Перед армированием в форму укладывают гидроизоляцию. Это нужно для предотвращения утекания цементного молочка и снижения прочности фундамента.
5. Верхний слой опалубки заполняется только на половину высоты. Благодаря этому бетонный шов между слоями заливки находится внутри блока.

Опалубка из экструдированного пенополистирола это самый лучший вариант, так как получается и опалубка и полноценный утеплитель устойчивый к влаге и агрессивным средам, с большим сроком службы

Но важно помнить, что недостаточно правильно выбрать опалубку, нужно позаботится также об арматуре и бетонной смеси, их правильном выборе, соответствующем качестве и дальнейшем уходе за бетоном в процессе набора прочности

Как сделать опалубку под фундамент: особенности расчета

Перед началом монтажных работ требуется провести стандартные вычисления. К ним относят определение количества необходимого материала и нахождение его конечной стоимости

Важно учесть вид сырья, которое будет использоваться для изготовления опалубки. Плиты ОСБ, фанера, ДСП, доски – все эти материалы имеют разную стоимость

Опалубка из ОСБ применяется чаще всего в частном строительстве, так как для крупных проектов этот материал не подходит из-за слабой устойчивости к влаге. Вычисление количества досок производится очень просто. Для этого в первую очередь необходимо разделить периметр планируемого фундамента на протяженность деревянной детали. Далее нужно разделить высоту основания на ширину деревянной доски.

Пенополистирольные блоки для опалубки очень быстро монтируются

Последнее, что нужно сделать, – это перемножить между собой два значения, полученных ранее. Результат будет соответствовать количеству досок, которые потребуется приобрести. Специалисты рекомендуют добавлять к расчетным данным небольшой запас (около 10%).

Для того чтобы определить стоимость, нужно умножить значение цены на количество кубометров пиломатериала, необходимого для установки опалубки для фундамента.

К полученной цифре следует добавить и другие расходы. Например, для сборки формирующей конструкции потребуется определенное количество бруса. А также для усиления опалубки используются деревянные распорки. Расходы на закупку дополнительных материалов могут составить в некоторых случаях 40 –50% от общей цены листов фанеры и досок. В финальный расчет стоимости также добавляются расходы на приобретение инструментов и элементов, которые будут использоваться для фиксации отдельных составляющих опалубки.

Уплотнение и процесс сушки бетона

В процессе заливки бетона в опалубку каждый слой толщиной максимум 20 сантиметров должен быть уплотнен. Для этого обычно используют ручные вибраторы погружного типа, которые способствуют равномерному распределению слоя по поверхности, позволяют выходить воздуху. После уплотнения вибратор извлекается без отключения, чтобы под его цилиндром не появилась пустота. Если нет вибратора, вспоминают о способе штыкования раствора, выпускать воздух можно и постукиванием по щиту опалубки.

Неправильная сушка бетона может спровоцировать появление трещин, деформаций, вследствие чего потом может понадобиться ремонт смеси, что увеличивает сроки выполнения и стоимость работ. Сохнет бетон до 28 дней, первое время обязательно увлажняется водой. Многое зависит от времени года.

Различные варианты

Опалубка позволяет создать бетонную конструкцию необходимой толщины Задача, которую выполняет стеновая опалубка, заключается в жестком ограничении пространства вертикальных конструкций, создаваемых путем заливки жидких бетонных растворов и сохранении заданной формы на последующих этапах затвердевания.

Конструктивные отличия

Съемные формы используются многократно Каждая сборная форма, устанавливаемая для стен своими руками, будет включать в свой состав такие конструктивные элементы:

• щит (ограничивающая плоскость);
• опорная рама/стойки, упоры;
• элементы жесткости (ребра, скобы, стяжки);
• соединительный крепеж.

По способу дальнейшего использования различают опалубку 2 видов:

несъемная (выполняет и другие функции – утепление, гидроизоляция, защита бетонного монолита); съемная (оснастка многоразового применения включает процедуру разборки с сохранением целостности деталей и сформированной поверхности, одноразовая – только осторожное поведение с бетоном). Щитовая опалубка В зависимости от сложности бетонных работ растет сложность и количество разновидностей необходимых составляющих опалубки

Щитовая опалубка В зависимости от сложности бетонных работ растет сложность и количество разновидностей необходимых составляющих опалубки.

Применяются такие виды классификации:

• по габаритам — крупнощитовая/мелкощитовая;
• по направлению установки – вертикальное, горизонтальное;
• по особенностям функционирования – скользящая, блочно-переставная, объемно-переставная, специальная с обогревом (для районов Крайнего Севера).

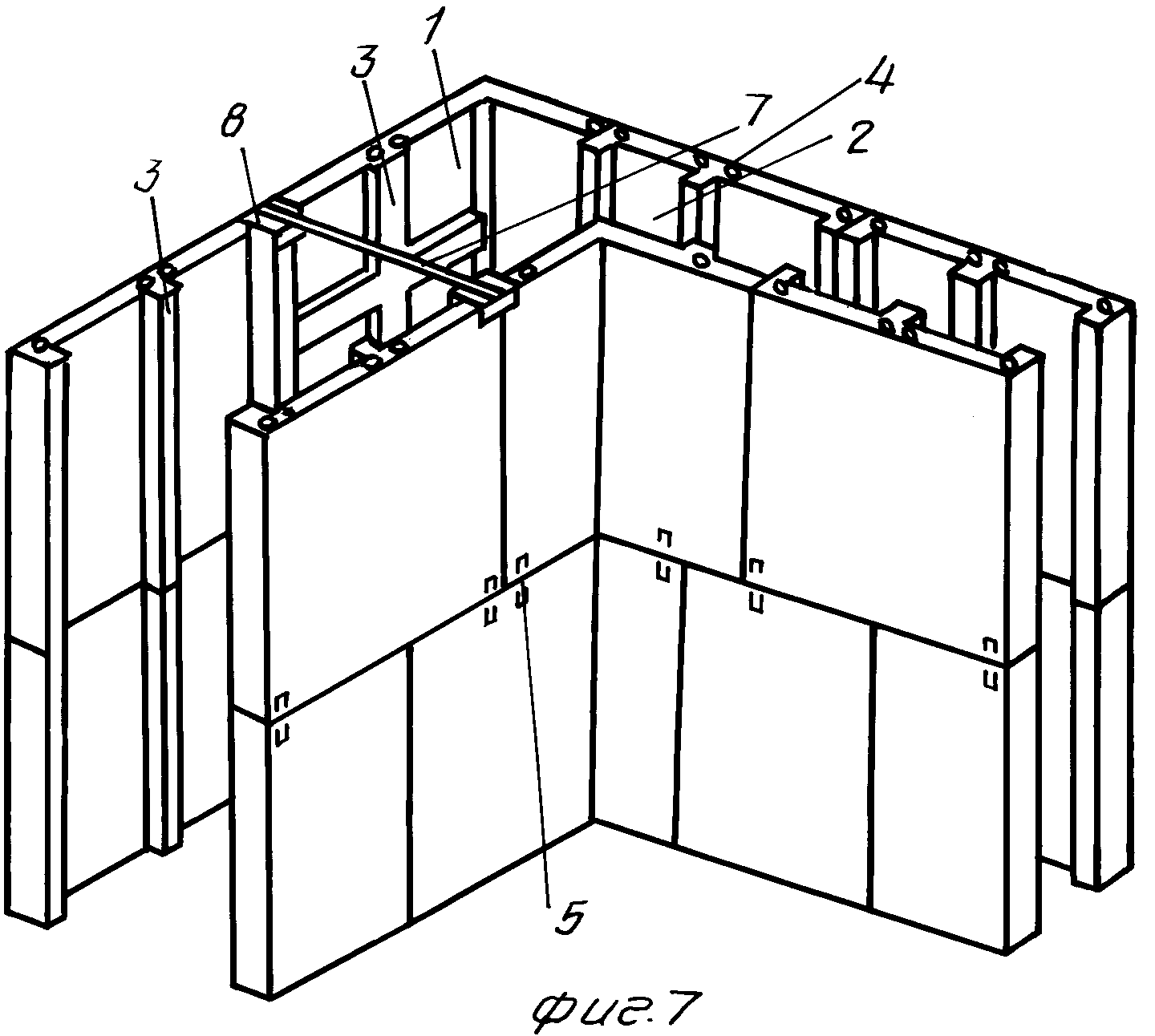

Наглядно представить основные типы конструкций, применяемых при возведении наливных несущих каркасов домов различной сложности, поможет следующая схема:

Заливка фундамента с помощью миксера

Профессиональные строители точно знают, как залить бетон из миксера в фундамент. Этот процесс один из самых важных для создания всей конструкции, так как определяет прочность базиса.

Выполнение работ можно начинать только после того, как в руках будет полный набор инструментов и оборудования. Недопустимо устраивать простои в работе – это приводит к снижению характеристик бетона и ухудшению конечного результата.

Заливка основания разделяется на следующие этапы:

Подготовка строительной площадки. В этот этап входят планирование участка, составление схемы движения миксера при заливке основания, очистка территории от мусора. Миксер должен иметь свободный доступ в любую часть участка. Необходимо иметь под рукой специальный лоток для заливки фундамента. Установить опалубку. Детально осмотреть состояние смеси в миксере. Приступать к заливке бетонной смеси. Периодически смесь должна быть утрамбована и обработана вибратором – это снижает риск образования полостей в теле фундамента. Верхний слой бетона, после окончания заливки, следует выровнять мастерком. Созданную поверхность накрыть пленкой для защиты от воздействия атмосферных осадков. Спустя некоторое время (зависит от марки бетона и температурного режима) на верхний слой основания следует выложить несколько рядов кирпича

Это важно для оптимальной усадки основания и вытеснения пустот. До начала следующего этапа строительства следует выждать установленный период застывания

Правильно выполненная заливка миксером ленточного фундамента дает возможность получить прочную конструкцию, которая отвечает требованиям проекта.

Демонтаж съемной конструкции

Демонтажные работы начинаются спустя несколько дней после бетонирования стены, когда застынет верхний слой. Сначала разбираются верхние элементы опалубки.

Сам процесс демонтажа съемной конструкции предусматривает:

• откручивание гаек на шпильках, которые соединяют параллельные щиты;
• удаление нескольких подпорных откосных стоек;
• разъединение замков, которые соединяют элементы конструкции.

Разборка съемной опалубки стен в самой высокой точке осуществляется очень аккуратно. Если после демонтажа первого щита выяснилось, что бетонный раствор застыл нормально и не нарушена поверхность стены, то можно смело осуществлять демонтаж остальной опалубки.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

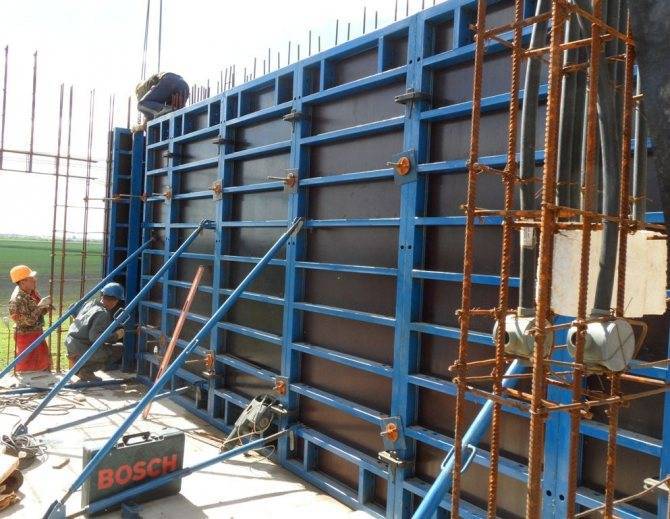

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

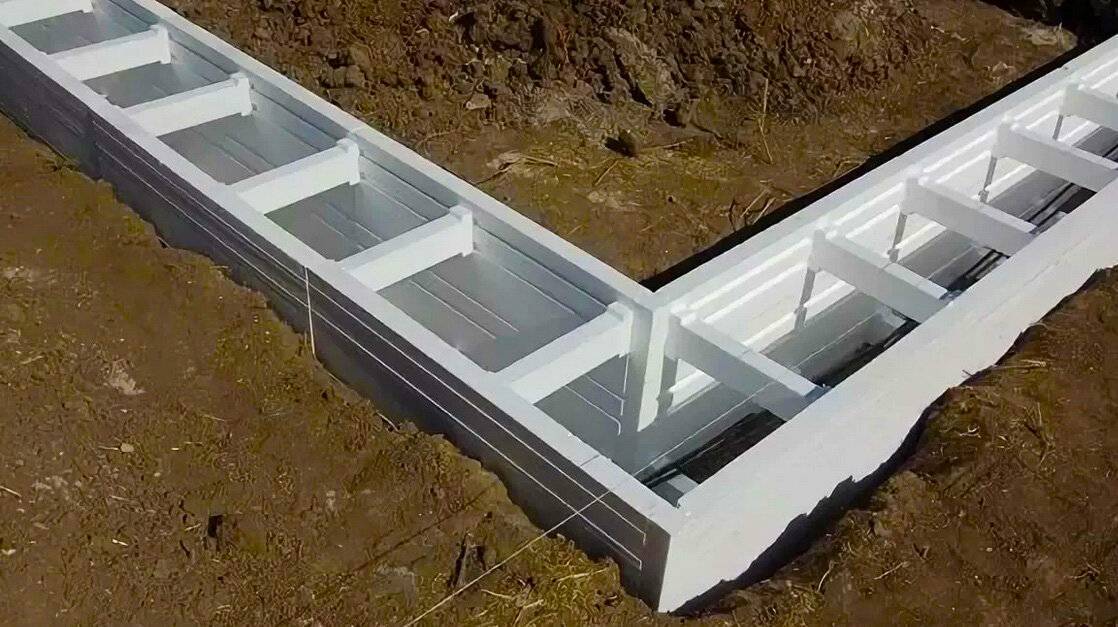

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

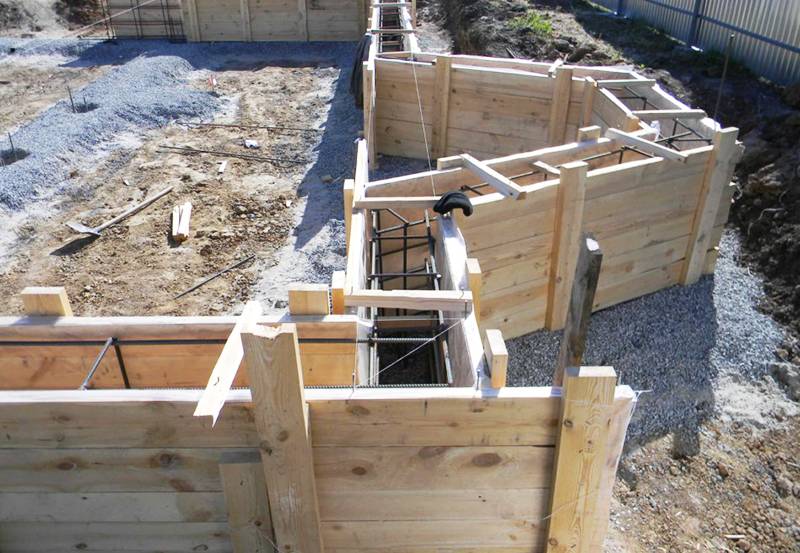

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Устройство и требования

При строительстве опалубки для монолитных фундаментов необходимо руководствоваться общепринятыми стандартами и требованиями, изложенными в СНиП 52-01-2003 (СП 63.13330.2018), а также пользоваться рабочими чертежами.

Материал, вариант конструкции и способы крепления выбирают с учетом требуемой устойчивости и жесткости относительно напора раствора в процессе бетонирования. При этом опалубка должна обеспечивать проектное положение монолитной плиты по высоте и точность ее размеров.

Конструкция должна быть прочной и не допускать утечки цементного молока через щели и швы. Для этого все зазоры перед бетонированием должны быть тщательно заделаны. Чтобы облегчить процедуру распалубки, внутреннюю поверхность щитов смазывают цементным раствором, гидрофобным составом, либо другой антиадгезионной смесью.

Местные неровности на плоскости опалубки не должны быть больше, чем 3 мм. Заливая бетон, строители должны контролировать состояние вспомогательной конструкции, чтобы вовремя предотвратить деформации, которые могут возникнуть под давлением раствора.

Материалы для изготовления

Создание железобетонного фундамента выполняется заливкой жидкого бетона в заранее созданный каркас (опалубку). В зависимости от конкретных условий, каркас опалубки может быть изготовлен из различных материалов.

Металл и древесина

Опалубка из металла удобна тем, что при её изготовлении можно получить любую форму. Металл используется в листовом виде, его легко гнуть и резать. У строителей бывает необходимость делать фундаменты изогнутой формы, и с листовым металлом это легко получается.

Особенно полезна гибкость и пластичность металла при создании закруглённых углов у фундаментных элементов, но толщина листов должна быть не более 2 мм. При необходимости прутья арматуры можно приварить к листам опалубки. Существенным недостаток металлической опалубки считается высокая цена.

Опалубка из древесины стоит значительно дешевле. Её можно делать из различных видов древесины – фанеры, древесно-стружечных плит, любых досок. Монтаж опалубки из дерева доступен любому человеку, обладающему навыками плотницких работ. К её недостаткам относится конструктивная неустойчивость, а щиты нужно подпирать укрепляющими подпорками.

ФОТО: diy.obi.ruОпалубка из досок  в собранном виде

Железобетон и пенополистирол

Опалубка из железобетона обладает интересной особенностью. После застывания залитой смеси железобетонные плиты опалубки сами становятся частью фундамента. Но её установка требует привлечения подъёмной техники, вручную с тяжёлыми плитами не справиться. И если на количестве потребного бетона можно сэкономить, то на грузоподъёмную технику придётся потратиться.

Опалубка из пенополистирола производится в заводских условиях. Готовые фрагменты очень легко собираются с помощью специального паза-замка в нужную конфигурацию прямо на площадке. Но цена у такой опалубки высокая.

Подручные материалы

Когда присутствует нехватка средств на материалы для опалубки, надо проявить сообразительность и находчивость. В качестве деревянных щитов можно использовать доски от старой мебели, старые двери и т. п. Конечно, герметичной такая опалубка не будет, но позволит решить проблемы экономии средств на не очень ответственных объектах, например на строительстве сарая или забора.

Что собой представляет несъемная опалубка

Само слово «несъемная» подразумевает отсутствие демонтажа этого инвентаря после отвердения бетона. Такой способ помогает здорово сэкономить на устройстве опалубки и демонтажных работах. Однако эта же особенность делает такую опалубку одноразовой в использовании.

Принцип действия несъемной опалубки состоит в подборе материалов для ее ограничивающих стенок с учетом хорошей адгезии к бетону. Эти же материалы, находясь в грунте, не должны гнить или впитывать в себя влагу. Прочностные свойства их также должны удовлетворять требованиям расчетов по нагрузкам, действующим на стенки опалубки.

Виды фундаментов, для которых используется несъемная опалубка:

• Плитный;
• Ленточный;
• Свайно-ростверковый;
• УШП.

В качестве несъемной опалубки, например, для ленточного малозаглубленного фундамента, могут служить и естественные стенки грунтовой траншеи. В этом случае обходятся песчано-гравийной подушкой на донной ее части, арматурным каркасом и гидроизоляционной пленкой, устланной по боковым ее стенкам.

Общий обзор технологии несъемной опалубки

Показаны преимущества и сложности данного метода, уделено внимание нюансам установки опалубочных элементов, ее видам и свойствам

Условия, при которых возможно применение данной технологии, следующие:

Марка бетона – различие в плотности крепости бетона принято определять его марками, характеризующими его же и назначение

Этот номинал должен соответствовать заявленным проектным данным и быть одинаковым во всех частях фундамента;

Сцепление бетона с арматурными элементами – должно быть прочным, адгезионным и полностью исключать коррозию, поскольку такая связь является главным правилом железобетона;

Сцепление стенок опалубки – на это условие особенно необходимо обращать внимание при устройстве наружной части фундаментной опалубки, не заглубленной в грунт. Толщина этих стенок должна обеспечивать целостность их формы в процессе бетонирования, а также и при уплотнении бетона вибраторами;

Адгезия опалубки с бетоном – для этого необходимо подобрать материалы, которые будут взаимодействовать с бетоном, не разрушая его и свою структуру в течение длительного времени эксплуатации фундамента;

Устройство опалубки других видов

Вместе с ленточным фундаментом применяются и другие типы фундамента. В местах с высоким уровнем грунтовых вод обустраивают столбчатый фундамент. Монолитная плита используется для нестабильных грунтов.

Коротко рассмотрим, как сделать опалубки для этих типов фундамента.

Столбчатый фундамент

Столбчатый фундамент используется в том случае, если необходимо поднять строение над землей. Это нужно сделать, если грунт насыщен влагой.

В качестве опалубки для такого фундамента можно использовать доски, асбестовые или полиэтиленовые трубы нужного диаметра.

Столбчатый фундамент

В случае использования труб, демонтаж не выполняется, они защищают бетон от внешнего воздействия.

Опалубка под столбчатый фундамент устанавливается в углах здания, а также в промежутках между ними. Расстояние между столбами не должно превышать 2 метра.

Столбчатый фундамент. Для заливки столбов используется труба большого диаметра

Опалубка для фундамента плиты

При устройстве опалубки фундамента-плиты не возникает особых сложностей при ее монтаже. Стоит только четко разметить крайние габариты конструкции и выполнить тщательное крепление щитов опалубки по вышеописанному варианту, только без фиксации шпильками.

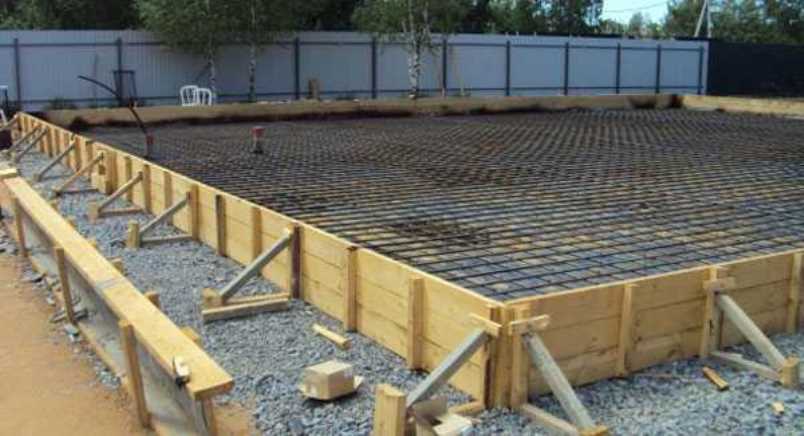

Опалубка для фундамента плиты

Подробнее о строительстве монолитной плиты можно узнать из материала: «Фундамент плита: устройство и все этапы строительства своими руками»

Как собирается опалубка?

1. Опалубочная система состоит из прямых и угловых блоков. Стенки крепятся полипропиленовыми вставками. Благодаря такой конструкции получаются глухие монолитные стены;
2. Блоки опалубки соединяются замками, что является несомненным плюсом для плотности укладки. При этом бетон не будет вытекать;
3. Внутренняя отделка стен может быть выполнена из цементно-песчаной штукатурки, по двум сеткам из стали, либо из огнестойкого гипсокартона;
4. Чтобы защитить наружные стены опалубки, используют кирпичную облицовку, металлический и пластиковый сайдинг, песочно-цементную штукатурку, облицовочную плитку или многослойную декоративную штукатурку;
5. При возведении стен методом опалубки, электропроводку прячут в пластик, который помещается в штробы, находящиеся внутри полистирола. Поверх штроб наносят мокрую штукатурку, а затем внутреннюю отделку.

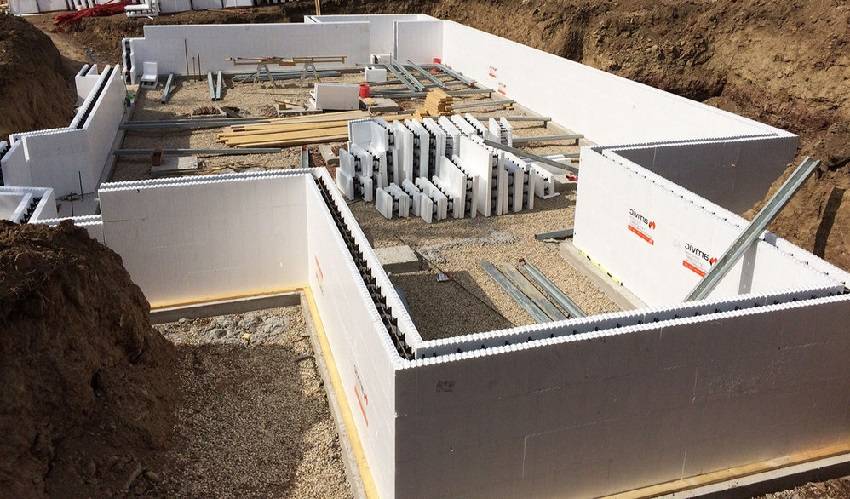

Монтаж несъемной ППС опалубки своими руками

Построить такую конструкцию, которая обеспечит монолитность стены фундамента или дома, из профильных пенополистирольных блоков, достаточно просто, так как никакой подгонки по размерам не потребуется. Кроме точной геометрии, блоки имею пазогребневую систему соединений, которая позволяет делать прочные соединения с одновременной стабилизацией вектора направления укладки. То есть, отклониться в сторону при монтаже блоков практически невозможно.

Пошаговая инструкция по сборке монолитной опалубки ППС:

1. Монтаж блоков из пенополистирола начинается с настила слоя гидроизоляции на поверхности, на которую будут укладываться блоки первого ряда фундаментной стены. Между собой блоки скрепляются стержнями арматуры, продетыми прямо через тело изделия. При выведении первого ряда сразу закладываются угловые и торцевые блоки-отводы для внутренних стен и перегородок. Все последующие ряды следует смещать относительно предыдущего ряда на 30 %, то есть, укладка должна вестись в шахматном порядке – это поможет сделать стену более прочной и жесткой;
2. Сборка арматурного каркаса для опалубки – ряды прутьев арматуры укладываются для каждого ряда, по левому и правому краю. Чтобы арматура помещалась в стену и не мешала сборке, в пенополистироле сделаны специальные выступа для железных армостержней. Стержни соединяются друг с другом внахлест, соединяются не сваркой, а мягкой вязальной проволокой с вертикальными прутьями армокаркаса, вмонтированным в подошву фундамента;
3. Раствор для заливки формы готовится оп стандартному рецепту: портландцемент плюс песок, в пропорциях 1:3, затем сухая строительная смесь затворяется водой до удобоукладываемой консистенции. Отверстия для прокладки инженерных коммуникаций, а при необходимости и сами коммуникации, укладываются и проводятся перед заливкой формы ППС раствором. Торцевые поверхности блоков защищаются полистирольными заглушками;
4. Добавлять бут, щебень или гравий в раствор для заливки несъемной ППС опалубки категорически нельзя, так как крупные куски материала способны продавить стенки из пенопласта или пенополистирола. Цементную смесь выливают в опалубку послойно, каждый слой может быть толщиной не более 1 метра. Все слои уплотняются и выравниваются.

Корпус каждого изделия опалубочной конструкции – это два блока из ППС материала, которые скреплены друг с другом замками и перемычками, и в дополнение соединены слоем раствора. Такие элементы можно использовать как для отапливаемых, так и для холодных помещений – будет меняться только толщина опалубки, но не способ возведения стены.

Основное достоинство монолитной технологии – ее дешевизна и быстрая сборка опалубки с последующей заливкой раствором. Так как именно пенополистирол выступает в качестве материала стен, то теплоизоляция уже заложена в конструкции, и любое, даже неотапливаемое помещение, зимой будет достаточно теплым, чтобы стены не промерзали. Плюс к этому, материал настолько легкий, что даже дом в несколько этажей можно легко построить без использования подъемной и грузовой техники.

Из недостатков можно назвать только один, заслуживающий исправления – горючесть материала. Этот минус можно устранить толстым (до 2-3 см) слоем штукатурки.

Как сделать опалубку для монолитного фундамента своими руками

В данной статье рассмотрим основные моменты по устройству опалубки монолитного ленточного фундамента. Этот вариант фундамента остается одним из популярных и часто используемых при строительстве частного дома.

Изготовление щитов опалубки

Длину щитов можно принимать произвольную, но лучше выполнить основное их количество стандартных размеров, около 2500 мм. Высота зависит от параметров фундамента и принимается на несколько сантиметров больше. Щиты большей длинны лучше не использовать, так как они более тяжелые и их труднее монтировать после перестановки опалубки.

Сборка щитов из досок

Выполняется заготовление нужного количества досок одинаковой длинны. Элементы скрепляются между собой брусками, которые создают ребра жесткости щита. Крепятся бруски гвоздями (саморезами). Гвозди забиваются с внутренней стороны опалубки, а на ребрах их концы загибаются.

Ребра закрепляются от краев досок на расстоянии около 150 мм, средние ребра прибиваются с шагом около 600-800 мм. Таким образом щит опалубки получается довольно прочным. Крайние бруски должны в нижней части щита выступать на 200 мм (их лучше заострить). Щит более легко закрепится в земляное основание, даже временно зафиксируется.

Монтаж щитов

Монтаж щитов опалубки выполняется по осям, которые натянуты с обноски. Днище котлована или траншеи предварительно выравнивается и уплотняется щебнем с песком.

Монтаж щитов опалубки ленточного фундамента

Щит одним краем (длинным ребром) закрепляется в грунт, второй край выставляется по горизонтальной плоскости при помощи строительного уровня. Щит временно закреплен, выставляется отвесом по вертикальной плоскости. Параллельно выполняется установка второго щита по аналогу с первым. После щиты закрепляются при помощи распорок из брусков сечением 50*50 мм, распорки фиксируются в грунте деревянными колышками.

Нижняя часть щита закрепляется сплошным брусом, который фиксируется колышками. Распорки и их колышки закрепляются с шагом не менее 1000 мм.

Внутренняя фиксация щитов шпильками

Для выполнения ширины фундамента по проекту, применяются шпильки из арматуры диаметром 12-14 мм. Они должны выступать из краев щитов опалубки, поэтому их размер должен быть больше параметров конструкции примерно на 20 мм, по краям шпилек нарезается резьба. Для каждой шпильки понадобится две шайбы и две гайки.

Шпилька для фиксации щитов опалубки

Внутренняя фиксация щитов опалубки выполняется с помощью шпилек и металлических трубок, размер трубок должен соответствовать ширине ленточного фундамента.

Внутренняя фиксация щитов шпильками

Армирование фундамента

После заготовки нужного количества шпилек и трубок, выполняется армирование фундамента каркасами согласно проекту. Либо уложить и связать арматуру для получения каркаса.

Армирование фундамента

Затем, при помощи дрели с длинным сверлом, выполняются отверстия в двух щитах, между щитами вставляется металлическая трубка и в нее продевается шпилька. С обеих сторон опалубки шпилька через шайбы затягивается гайками. Такую работу легче выполнять с помощником. Последним моментом установки опалубки, будет являться ее закрепление по верху щитов обрезками досок или брусков. Верхняя часть опалубки скрепляется между собой.

Для более быстрой разборки щитов опалубки, их поверхность следует обшить полиэтиленовой пленкой, рубероидом, плотной бумагой. Щиты демонтируются значительно легче, и между досками опалубки не будет выступать «цементное молоко». Поверхность ленточного монолитного фундамента получается значительно ровнее, работы по гидроизоляции конструкции выполняются в этом случае более качественно и быстро.

Порядок монтажа

Создание опалубки производится поэтапно:

1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО!

Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.
