Сборка своими руками
Вопрос, можно ли сделать индукционный паяльник своими руками, в основном носит теоретическую подоплеку. С практической стороны это неоправданно даже с чисто ценовой позиции.
Просто любая китайская паяльная станция будет стоить столько же, сколько сделанная своими руками. И разговор о самодельной конструкции в основном будет касаться именно блока управления. Для чего придется приобретать индукционный паяльник.
Что касается непосредственно изготовления самого инструмента, то его можно сделать из подручных материалов. Правда, такой индукционный паяльник будет маломощным.
Потребуется резистор на 5-10 Ом, медная проволока и ферритовая бусинка для изготовления катушки, а также провода для подачи электрического тока.
В первую очередь мультиметром проверяют сопротивление резистора. После чего с одной его стороны снимают крышку. Теперь потребуется стальная проволока.
К примеру, для этого можно использовать скрепку. Ее разворачивают, и один конец залуживают. Вторым концом оборачивают резистор в месте удаленной крышки.
Далее необходим кусочек текстолита, который с двух сторон также облуживается. Его размер подбирается так, чтобы он входил свободно в будущий корпус катушки. Теперь текстолитовую пластину припаивают к проволоке из скрепки и проводу от резистора.
Далее собирают катушку – на бусинку накручивают медную проволоку, к концам которой присоединяют проводки с вилкой. Луженая текстолитовая пластинка вставляется в подготовленную катушку. Во всех соединениях проводится пайка.
Остается только обмотать вокруг катушки изоленту, вставить в открытый резистор толстую медную проволоку, а саму катушку в подготовленный корпус. К примеру, это может быть алюминиевая трубка.
Обратите внимание, что медная проволока должна войти в резистор с натягом, чтобы жало индукционного паяльника не шевелилось в своем корпусе
И последнее – обмотка всего корпуса прибора изоляционной лентой. Вот такая простая схема сборки самодельного индукционного паяльника. Им, конечно, большие заготовки паять нельзя, а вот для небольшой микросхемы он подойдет в самый раз.
Конструктивные особенности
Чтобы сделать электрический инструмент, потребуется медная и нихромовая проволока, фольга, жестяная трубка, электрический шнур, пинцет, пассатижи, электролит. Для питания электропаяльника используют обыкновенную электросеть с преобразователем и трансформатором NDR-110K. Последний агрегат можно демонтировать из лампового телевизора.
Миниатюрный паяльник изготавливают из медной проволоки. Один конец отрезка затачивают по форме двугранного угла радиусом в 40 градусов. Грани угла понадобится залудить. Следующий этап заключается в приготовлении электроизолирующей массы.
Мучное тесто смешивается с жидким стеклом и тальком. Полученная смесь наносится на цилиндрическую поверхность. Для этого можно использовать пластинку либо пинцет.
Предварительно инструмент обрабатывается сухим составом талька. На жало надевается трубочка из медной фольги. Ее длина должна быть 30 мм. Полученная конструкция является основой для паяльника.
Дополнительные работы
На трубочку намазывают электроизолирующую массу. Затем ее просушивают при температуре 100-150 градусов. Основание обматывают нагревательным нихромовым элементом. Специалисты рекомендуют плотно обтягивать основание.
Выводные концы проволоки оставляют прямыми. Затем производится повторная обмотка основания. Масса просушивается над огнем. Длинный конец проволоки заворачивают назад, прижав его к трубке. Затем наносят третий слой изоляционного раствора, который требует повторного просушивания.
Если нагревательный элемент готов, то концы проволоки покрывают электроизоляционным раствором. Чтобы собрать мини паяльник своими руками, потребуется продеть шнур в термостойкой изоляции. Если окончания нихромового электронагревателя привинчены к оголенным жилам, тогда производится повторное покрытие и просушивание инструмента. Оголенные провода изолируют. Паяльник можно встроить в защитный чехол из жести.
Устройство инструмента
Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.
Паяльники небольшой мощности

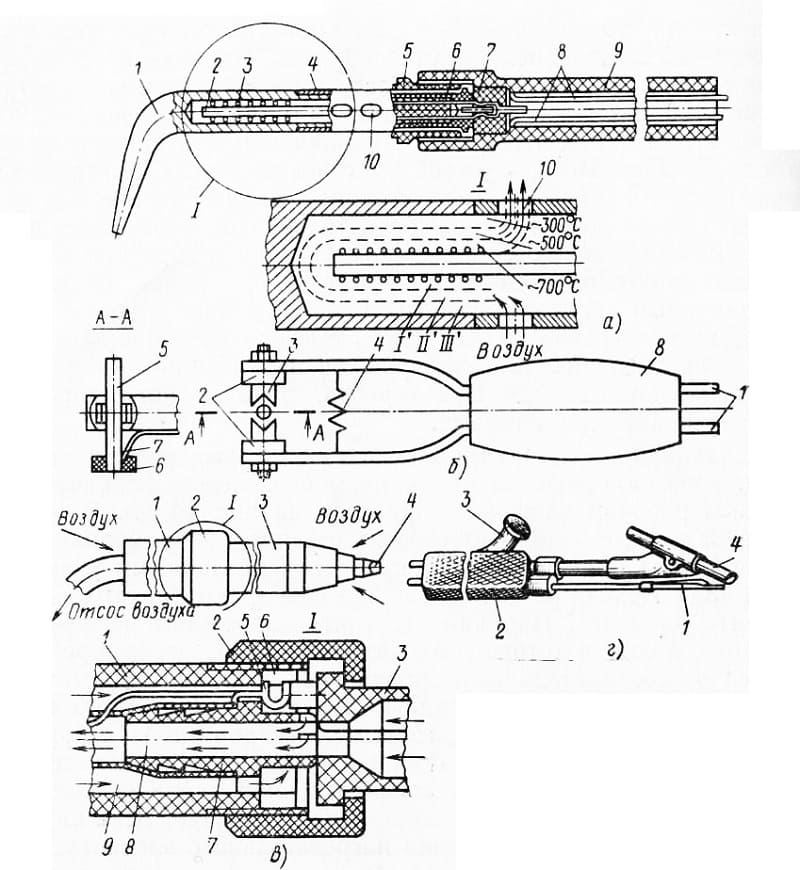

Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:
- стальная трубка (4);
- предохранительный кожух (5) с уплотнительным кольцом (6);
- контактная клемма (7);
- витой провод питания (9);
- ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.
На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.
На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.
Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.
Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.
К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.
Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.
Газовый паяльник
В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.
Инфракрасный паяльник
Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.
Паяльная станция
В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).
К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.
Оборудование для соединения пластиковых труб
Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.
Принцип работы

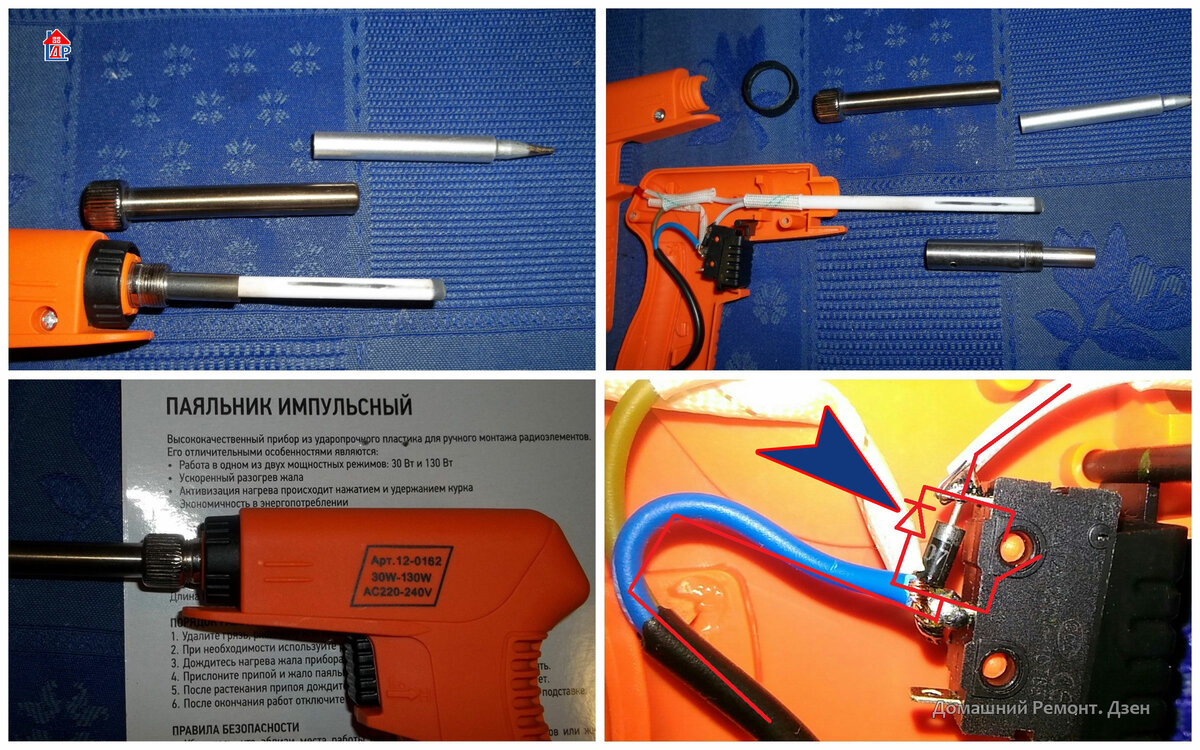

Если кто-то планирует сделать электронный паяльник самостоятельно, то принцип его работы должен совпадать с оригинальным изделием. Точность соблюдения параметров тут не имеет большого значения. Главное, чтобы самодельный импульсный паяльник работал, как и покупной, а также выполнял те же функции.
В дежурном режиме основной принцип работы основывается на том, что генератор в микросхеме устройства может функционировать прерывисто. Микросхема подает импульсы на трансформатор. В то же время сам трансформатор подает напряжение на конденсатор и диодный мост. По этой схеме оно достигает жала паяльника, но напряжения еще не достаточно для начала разогрева до нужной температуры. Он находится только в подогретом состоянии в «ждущем режиме».
Схема импульсного паяльника должна содержать в себе специальный переключатель, который и создает особенность работы устройства. При нажатии кнопки, паяльник переходит в рабочий режим. Здесь срабатывает емкость из нескольких конденсаторов, которая суммируется. Благодаря этому генератор начинает работать на понижение частоты до того момента, когда трансформатор полностью не насытится. После этого мощность импульсом подается в жало, которое моментально разогревается.
Видео
Паяльник, рассчитанный на 12 Вольт от вашего родного автоконя можно сделать за час-два, который может очень сгодится в хозяйстве домашнего мастера. Основой нагревательного элемента ему послужит… вы не поверите — резистор ПЭВ-10 или ПЭВ-7,5!
Данная конструкция является всего лишь примером, и полет фантазии очумелых ручек здесь неограничен. Главное здесь, иметь два медных стержня разных диаметров и сам резистор ПЭВ.
Обнаружил описание такой оригинальной конструкции в сети. Вот же, блин, век живи, век учись! Сколько лет увлекался электроникой, различными поделками, а про такое не слышал и сам бы не допер.
В самом деле, ведь окажись вы не в гараже, а понадобится что-то припаять в каком-нибудь девайсе вашей машины, ведь 220 вольт у вас не будет под рукой. Так что такой самодельный паяльник, сделанный своими руками за час, очень даже может выручить вас в такой ситуации. А ежели у вас завалялся мощный старый трансформатор с 12-ю вольтовым выходом, так ведь сей чудо-паяльник сгодится еще и дома!
Резисторы ПЭВ
Вот такие резисторы бывают большой мощности. Помню, на заводе когда работал радиомонтажником, паяльники у нас были на 36 вольт и регулировались они тогда примитивным способом: через последовательное включение в их цепь питания таких вот огромных резисторов, подобных этим, но только с цилиндрическим регулированием. Для этого использовались резисторы типа ППГ-25Г. При уменьшении температуры часть энергии рассеивалась на этом резисторе, а учитывая, что паяльники у нас были на 40 Ватт, грелись эти резисторы ой-ой-ой.
Вот же русская смекалка! В самом деле: резисторы из керамики, рассчитаны на громадные нагревы (знаю, говорю вам как практик), сделаны прочно, надежно — вполне можно применить его как нагревательный элемент паяльника. Цифра в названии означает мощность резистора, если не догадались.
Конструкция самодельного паяльника

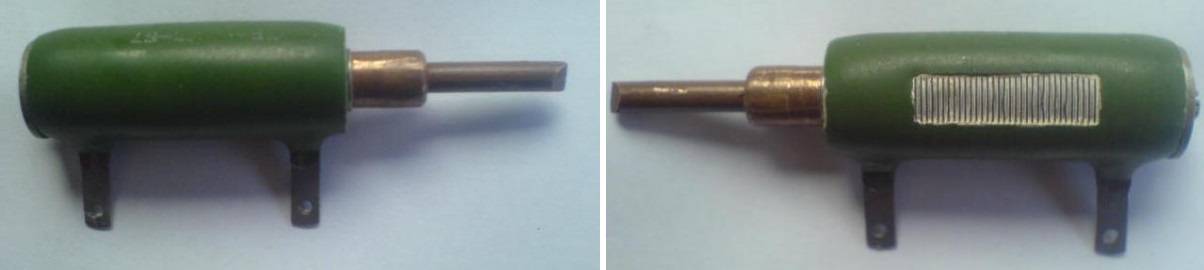

Что ж, теперь остается только закрепить внутри резистора ПЭВ-10 (ПЭВ-7,5) жало для паяльника, а к его выводам приделать ручку. А, как я упомянул, выводы, как всё прочее в данных резисторах сделаны на века — фиг оторвешь!
Вот таким примерно макаром делается жало вкупе с телом, передающим нагрев, из двух медных стержней, вставляемые внутрь резистора.
В большом стержне просверливается углубления с двух сторон: для самого жала и для крепежного болта. Затем нарезается в них резьба. Резьба нарезается и на жале будущего паяльника.
На большом стержне нужно сделать канавку для стопорного стального колечка, затем его надеть.
После чего конструкция жала и нагревательного элемента паяльника собираются вместе.
Хе-хе, дешево и сердито! Похоже? Hände hoch!
От себя добавлю, что после сборки резистор можно обмотать асбестовым шнуром для уменьшения потерь тепла.
Рукоятку автор сделал из двух одинаковых половин текстолитовой пластины. Подойдет материал толщиной 3-5 мм. В пластинах проделываются бороздки под питающий провод.
Немного слабое место паяльника — контакты резистора. Они сделаны не из стали, а из меди, к сожалению. Поэтому обладают известной гибкостью, об этом говорит и автор конструкции. Так что при пайке сильно чур не давить! Но при желании и умении, можно усилить крепление, надев две круглые зажимные скобки поверх резистора в области контактов, зажимая скобками сам резистор таким образом. И уже их концы привинчивать к пластинам. Скобки можно уплотнить фторопластовой лентой.
Ну и готовая конструкция!
Сопротивление резистора ПЭВ для паяльника
Для паяльника на 40 Вт, работающего от автомобильного аккумулятора, сопротивление резистора должно быть около 5,1 Ом (на нём будет выделяться мощность около 30 Вт). Это с учётом сопротивления проводов (примерно 1 Ом). При таком сопротивлении паяльник нормально разогрет, если напряжение аккумулятора выше 12 В. и не перегревается при максимальном (14,4 В).
Если паяльник предполагается подключать через автоматический терморегулятор (с термоэлементом, установленным на жале), то сопротивление резистора можно уменьшить до 3,6…4,7 Ом. Тогда и нагреваться он будет быстрее — не 2…3 минуты, а всего секунд 40. А к перегрузкам по току отечественные ПЭВ’ы практически нечувствительны. Для других питающих напряжений сопротивление резистора должно быть другим, как видно из таблицы.
Паяльник – для многих пустой звук, но для большинства мужчин – это незаменимый в быту инструмент
И даже неважно, занимаетесь ли вы починкой электроники, или просто пытливый ум рукам покоя не дает. В данной статье речь пойдет о создании паяльника своими руками из подручных материалов
Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья.
Идея №1 – Используем резистор
Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:
Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.
Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:
В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
- Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.
Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!
На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!
Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится
Впоследствии это прекратится.

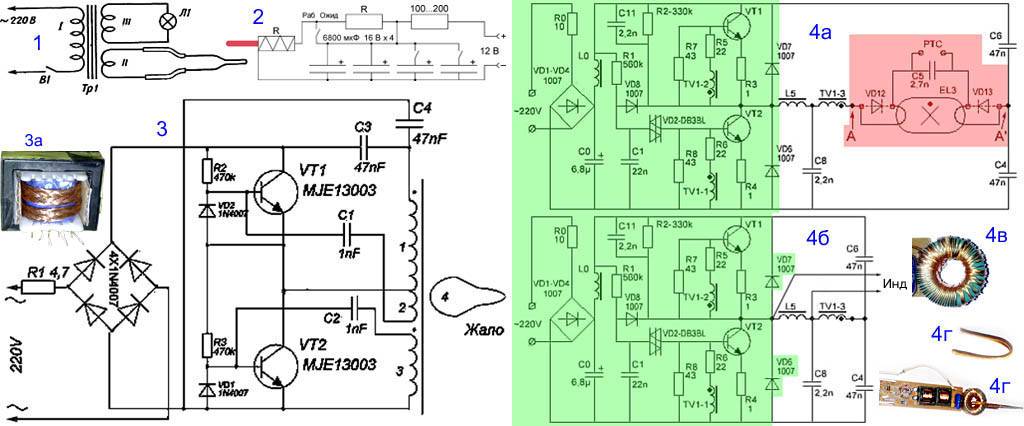

Импульсный паяльник своими руками
Подробности Опубликовано 25.06.2013 16:24
В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд.
Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.
Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт — о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.
- Этого вполне достаточно для нагрева жала нашего самодельного паяльника.
- Для начала был снят и разобран импульсный трансформатор.
Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков — количество зависит от рабочей частоты блока.
Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода — 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна.
Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.
Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом — диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.
- Далее нужно думать о конструкции жало.
Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака — греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом. Остается прикрутить жало к шине — удобно болтами, можно также точечной сваркой или другим удобным способом.
Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга — для жала. Следите, чтобы шина не замкнулась с корпусом — используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).
Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель — устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.
Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.
АКА КАСЬЯН
Выбор подходящей модели
Основным критерием при выборе необходимой модели может служить лишь сфера применения паяльной станции. Если подразумевается использование на производстве или в профессиональных целях, то рекомендуется выбирать приборы с «умным нагревом», хотя и стоят они более 1 тыс. у.е.
Любителям же предпочтительнее использовать системы с цифровым блоком. Их вполне хватит для качественной и удобной работы. Правда, в таких вариантах будет отсутствовать фен, но его можно купить и отдельно. Удобен такой вариант ещё и тем, что нет необходимости каждый раз подбирать наконечник с заданной точкой Кюри, а это сильно упрощает работу.
В заключение
Так какой же паяльник делать? Мощный из проволочного резистора однозначно стоит: расходов на него всего ничего, есть не просит, а выручить может основательно.
Стоит также сделать, чтобы был на хозяйстве, простой паяльник для smd из резистора МЛТ. Кремниевая электроника выдохлась, она в тупике. Квантовая уже на подходе, и вдали явственно замаячила графеновая. Напрямую с нами та и другая не сопрягаются, как компьютер через экран, мышку и клавиатуру или смартик/планшетка через экран и сенсоры. Поэтому кремниевое обрамление в устройствах будущего останется, но исключительно smd, а теперешняя россыпь покажется чем-то вроде радиоламп. И не думайте, что это фантастика: всего 30-40 лет тому назад ни один фантаст до смартфона не додумался. Хотя первые образцы мобильников тогда уже были. А утюг или пылесос «с мозгами» тогдашним мечтателям и в дурном сне в голову не пришли бы.
(1
оценок, среднее: 5,00
из 5)
Словосочетание «Паяльник из резистора» вполне адекватно соотносится со словосочетанием «Деньги из воздуха». Смысл един – получить что-то из ничего. Это не безумная попытка «опрокинуть» огромный ассортимент , который есть на прилавках магазинов торгующих электротехнической продукцией. Впрочем, есть пока, при этом не везде, а где есть сейчас может не быть потом. Жизнь штука изменчивая, тем более даже самый дорогой может сгореть в такой неподходящий момент – так сказать, на самом интересном месте. А резисторы ПЭВ (проволочные – эмалированные – влагостойкие) были, есть и будут. Так, что зарекаться не стоит.
Вот они «двое из ларца». Сопротивление левого, в прошлом резистора, а ныне нагревательного элемента 1019 Om, при напряжении 220V он потребляет 210mA и его реальная мощность составляет 46,2W. Сопротивление нагревательного элемента второго паяльника 1553 Om, при 220V токопотребление 140mA и это будет 30,8W. Использовать их весьма удобно и комфортно в тандеме с регулятором мощности. Нагреватели из резисторов ПЭВ выдерживают температуру нагрева несравненно большую, чем температура плавления олова. Подозреваю, что изобретён метод превращения этих резисторов в нагревательные элементы одновременно с началом их производства. Широкого применения, среди радиолюбителей, эта технология изготовления паяльников не получила и виной тому сложность в том чтобы подобрать а тем более сделать подходящие держатели (ручки) для таких паяльников. Трудность и в выборе материала и в самой конструкции.
Но если удаётся найти что-то подходящее для корпуса – держателя будущего паяльника, то процесс изготовления сводится к элементарной фиксации подводящих напряжение проводов методом их скрутки с контактами резистора.
Здесь корпус – держатель это бывшая соединительная вилка – «мама» от трёхпрограммного радио «Электроника».
А здесь держатель был им всегда, но только в устройстве сварки полиэтиленовой плёнки. Где также в качестве нагревателя использующего мощный резистор ПЭВ, причём изделие это промышленного изготовления.
Определение необходимого по номиналу резистора вовсе не обязательно вести с самого начала методом подбора, ориентировочно можно и посчитать. «Оттолкнуться» вполне допустимо и от замеров приведённых выше. Так при мощности паяльника 30,8W – сопротивлении резистора 1553 Om. А нужно, к примеру, ровно 30W. Считаем методом вычисления пропорции, только не прямой, а обратной. Ведь в данном случае уменьшение (мощности) достигается путём увеличения (сопротивления).
Для простоты возможных дальнейших расчётов предлагаю округлить величину в 1594,4 Om до 1600 Om – расчеты-то всё равно будут не совсем точные, +/- пару ватт по мощности.
- Р, Вт D L H d
- ПЭВ 3 14 26 28 5,5
- ПЭВ 7,5 14 35 28 5,5
- ПЭВ 10 14 41 28 5,5
- ПЭВ 15 17 45 31 8
- ПЭВ 20 17 50 31 8
Паяльник из резистора ПЭВ не нужно заземлять, его не пробьёт на массу, главное хорошо изолировать его контакты в месте соединения с проводами питания. Больше того – не обязательно для нагрева использовать 220V. Например: если возьмите для паяльника резистор ПЭВ 7,5 сопротивлением 75 Ом и подадите на него 12 вольт постоянного напряжения, то получите миниатюрный паяльник, удобный для
