Чертежи поликарбонатных теплиц, которые можно изготовить собственноручно

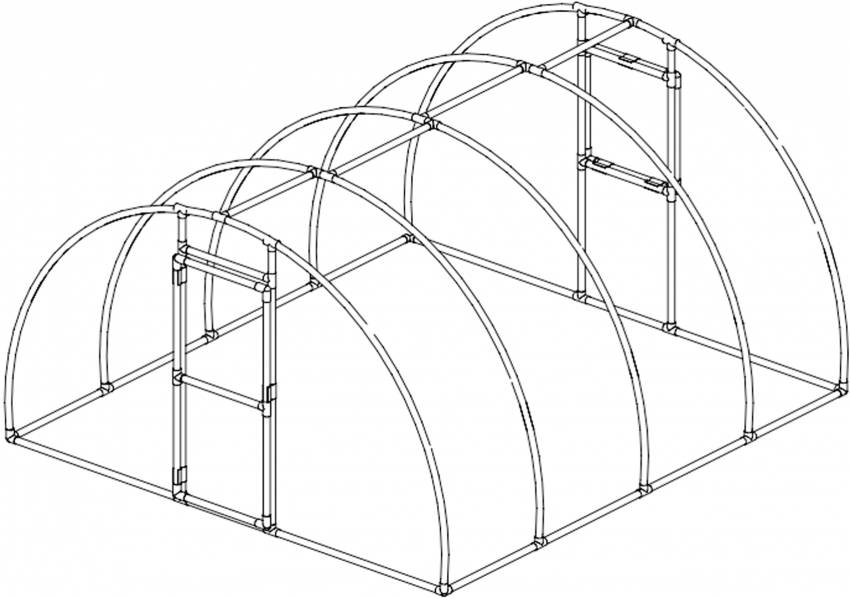

Арочная теплица
Идеальный вариант как для маленького дачного участка, так и для масштабного коммерческого сельскохозяйственного объекта. Разумеется, на начальном этапе, перед сооружением такой конструкции, все огородники должны начертить схему проекта.
Арочный вариант по своим конструкционным особенностям имеет свои тонкости, если сравнивать его с другими типами теплиц. Основным определяющим фактором стоит считать высоту и ширину поликарбонатных листов, которые будут использоваться.
Как мы уже знаем, стандартные размеры поликарбонатных листов составляют 6 на 2,1 метра. Поэтому, высота нашей конструкции будет несколько ограниченной.
Чтобы сделать ее в форме дуги, лист нужно положить поперек, относительно каркасу. Так можно добиться того, что радиус полукруга составит 1,9 м., а общая ширина всей конструкции – 3,8 м. Если учесть геометрические формулы, то можно понять, что высота сооружения составит 1,9 м. И она подходит далеко не всем. Нужно соорудить специальный цоколь. Например, если его высота составит 1 м., то ширина теплицы будет увеличена до 2,4 метров, а общая высота всей постройки – 2,2 метра.
Полезно знать!Подбирая ширину теплицы, всегда рассчитывайте примерное число грядок, которые вы хотите в ней организовать. Не забывайте про дорожку, которая будет между ними! Самая оптимальная ее ширина составляет 1 м.
При составлении схемы проекта, стоит считать то, что в арочной конструкции поликарбонатные листы должны располагаться ребрами по всей дуге. А радиус их изгиба не должен быть меньше, нежели предусмотрено для конкретного материала. С каждого торца все «поли-листы» необходимо тщательно оклеить перфорированной лентой.

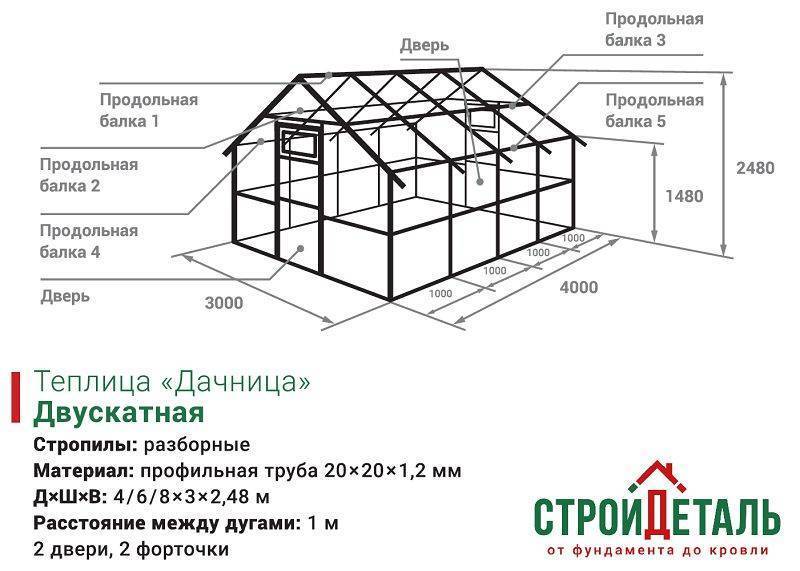

Двускатная теплица
Все стандартные чертежи теплиц с двускатной крышей проектируются с профильными трубами толщиной 4 на 2 см. Такая конструкция позволит выдерживать повышенные нагрузки в период сильных дождей, или снегопадов.
Схема проекта должна содержать информацию о размерах боковых покрытий, угле наклона крыши, размещение форточек для вентилирования помещения. Если планируется построить сооружение небольшого размера, то лучше остановить выбор на односкатной крыше, которая позволит осадкам быстро «съезжать» вниз. Стропила в двухскатном варианте должны располагаться под углом в 30-40 градусов. Такой наклон позволит снегу и воде свободно скатываться вниз. Эта крыша считается оптимально пологой, и ее не нужно дополнительно оснащать какими-либо скосами.
В таких конструкциях используется самый прочный профиль, сечением 2 на 4 см. для основы конструкции, балок, и основных стоек. Горизонтальные же перемычки выполняются из профиля 2 на 2 см. – их нужно располагать на расстоянии 1 м. друг от друга. Так как теплица будет иметь поликарбонатное покрытие, линии стыка должны приходиться непосредственно на основной профиль. Стропила также располагаются с шагом 1 м.
Советы по выбору строительного материала
Чаще всего для изготовления парников используется сотовый поликарбонат.
Листы сотового поликарбоната
Такие листы являются прочными и пропускают около 90% света. Материал практически не пропускает ультрафиолет. Листы могут иметь следующую структуру:
Структура сотового поликарбоната
Инструкция по тому, как правильно выбирать поликарбонат для парника:
- Прежде всего надо подобрать толщину листов. Параметр следует выбирать исходя из нагрузки от ветра, изгиба и числа стоек. Для уличного использования минимальная толщина материала составляет 8 мм.
- Листы меньшей толщины стоят дешевле, однако сэкономить не получится. В случае использования тонкого поликарбоната понадобится делать учащённый шаг обрешётки, что влечет за собой дополнительные расходы.
Для разных целей следует применять материал различной толщины:
- листы 4 мм используются для сооружения навесов и небольших парников;
- поликарбонат толщиной 6 мм можно использовать для изготовления маленьких теплиц;
- толщина 8 мм подойдёт для среднеразмерных парников;
- с помощью листов 10 мм можно выполнить сплошную обработку крупных вертикальных оснований;
- материал толщиной 16 мм позволяет обрабатывать крыши над крупными пролётами, используется в больших комплексах.
В процессе выбора стоит учитывать, что оптимальная плотность для установки парника составляет 800 гр/м2. Плотность — это вес материала на 1 м2 листа. Значение влияет на прочность. Его можно проанализировать и путём визуального осмотра: если материал упакован, то он должен размещаться ровно, при этом на листах не должно быть волн или изгибов. Если стопа деформирована, то материал лучше не использовать.
Перед покупкой нужно изучить надписи на плёнке. Часто под маркой мировых изготовителей продавцы предлагают облегчённый и бюджетный поликарбонат. Маркировка должна быть соответствующей.
Рекомендации, которые помогут приобрести качественный материал:
В продаже можно найти много некачественного поликарбоната. Рекомендуется отдавать предпочтение маркам известных брендов.
Облегчённый поликарбонат можно использовать в странах с тёплым климатом
Материал с трудом выдерживает температурные перепады и имеет небольшой срок службы.
Стоит обратить внимание на производственные стандарты. Если на упаковке написано, что материал имеет толщину 4 мм, а по факту толщина 3,5 мм, то не следует покупать такое изделие.
Вес обыкновенных листов составляет 10 кг.
Качественные листы имеют обозначения на основании, которые свидетельствуют о нанесении специальной плёнки для защиты от солнечных лучей.
При изгибе качественный материал не должен трескаться.
Специалисты советуют проверять документы на поликарбонат. Упаковка должна быть качественной. Листы размещаются в полиэтиленовой плёнке. На полиэтилене не должно быть неровностей.
Какой может быть форма теплицы?
Как упоминалось выше, теплица из поликарбоната может быть построена в виде разных форм. Наиболее широко распространено использование арочных и шатровых построек. Отличия этих видов состоит в форме кровли.
Арочная теплица получается полукруглой в виде туннеля со стенами. Ее очень легко накрывать поликарбонатом по причине его хорошей способности гнуться.
При строительстве шатровой теплицы используют отдельные блоки. Такая конструкция обычно занимает 2,5 м по высоте. Кровлю в большинстве случаев делают двухскатной.
Есть теплицы, в которых растения не выращиваются в грунте, а используют полочки и стеллажи, что позволяет очень экономно использовать пространство.
Некоторые постройки имеют съемные изоляционные щиты, которые легко можно снять при теплой погоде.
Есть и более оригинальные варианты теплиц относительно их формы. Это могут быть, например, куполообразные многоугольные постройки, изготовить которые достаточно сложно.
Какой бы ни была форма теплицы, важно, чтобы снег мог с нее беспрепятственно сходить. При этом важно также отсутствие слишком сильного изгиба крыши, чтобы избежать чрезмерного отражения лучей солнца
Недостатки теплицы из поликарбоната
Теплица из некачественного поликарбоната прогнулась из-за излишней снеговой нагрузки на каркас
Про преимущества поликарбонатных теплиц мы уже отметили, но у данного материала есть и свои недостатки:
- Долговечность поликарбоната. В условиях избытка солнечного света поликарбонат подвержен, так называемому «выгоранию», что может привести к его скоропостижному износу, который к своей очереди приведет к хрупкости всей конструкции.
- Качество листов поликарбоната. Есть риск купить некачественные листы поликарбоната. Обычно лист весит около 10 кг. перед покупкой обязательно попросите взвесить лист если его вес будет меньше 10 кг, то воздержитесь от покупки т.к. скорее всего перед вами низкокачественный материал, который может вызвать большие проблемы в будущем.
- Трудности при дополнительном обогреве теплицы. Поликарбонат, как любой пластик является достаточно легкоплавким материалом, что затрудняет установку в теплицу печного отопления. Но народные умельцы способны решить и эту проблему, если вам интересно почитать про отопление теплицы своими руками, тогда посмотрите материал на нашем сайте.
Как выбрать размеры теплицы из поликарбоната: чертеж
Не последний вопрос – это определение габаритов предполагаемого проекта. Бытует мнение, что теплица должна быть большой ведь, при необходимости, ее можно будет просто использовать не полностью.
Более того, оно займет место, которое могло бы быть использовано под классические грядки.
Размеры следует подбирать, исходя из:
- Размеров участка и предполагаемого участка, где конструкция будет размещена;
- Предполагаемых целей использования парника;
- Выбранной группе разводимых растений;
- Объемов материалов (если таковые уже имеются в наличии);
- Особенностей конкретного региона, погодных условий и т.д.
Как сделать мини парник своими руками: передвижная конструкция
По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.
Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа
Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.
Для изготовления понадобится:
- опорная рама;
- лист фанеры;
- два бруска;
- четырехколесное приспособление;
- поликарбонат;
- саморезы.
Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.
Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

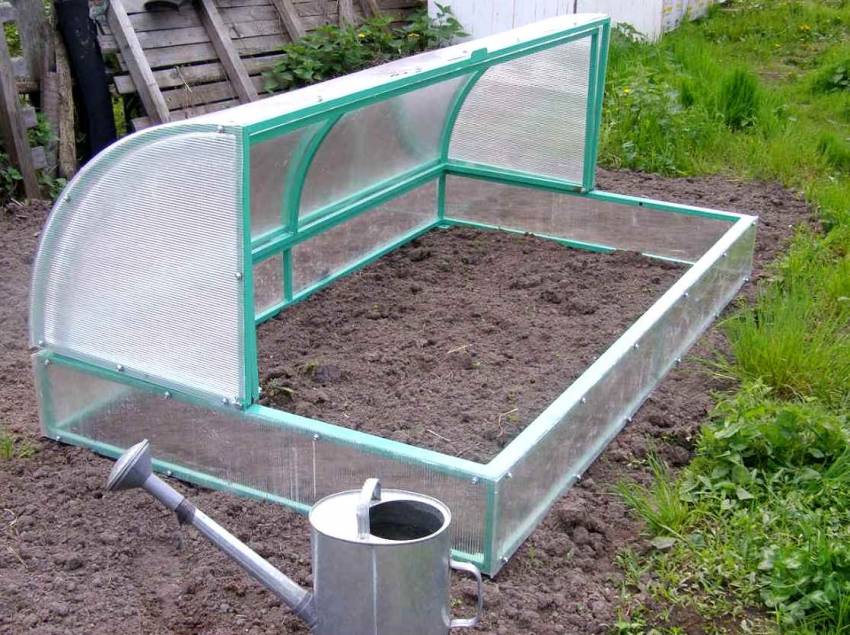

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.
Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.
Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

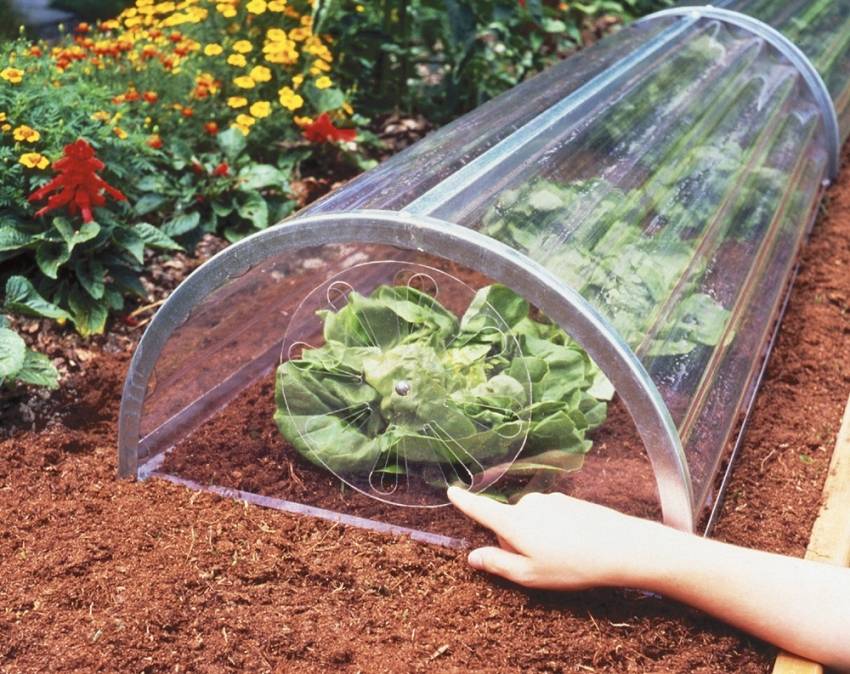

Арочный парник из поликарбоната своими руками
Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.
Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната
Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.
Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.
После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.
Схема арочного парника с использованием пластиковых труб
Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.
Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.
Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.
Как расположить теплицу?
Выбирая место, где будет расположена теплица из поликарбоната, следует учитывать некоторые нюансы. Рассмотрим основные из них:
Ландшафтный рисунок — необходимость учета характера местности и динамики состояния почвы
При установке теплицы возле склона важно предусмотреть, чтобы она не затапливалась во время дождя и таяния снега. Здесь важно также учитывать, на какой глубине находятся грунтовые воды, и как глубоко почва может промерзать. Грунтовые воды должны находиться не выше чем на 1,2 м (в противном случае потребуется отвод влаги — дренажная система), чтобы избежать подмачивания корней в результате поднятия воды, что может стать губительным для растений
Сторона света. Если теплица располагается верно относительно сторон света, то она будет более экономной. При достаточном получении парником солнечного света не понадобится проводить освещение. Также растения будут получать нужное для них тепло, а значит, в летнее время не потребуется отопление. Целесообразно располагать теплицу с востока на запад (более эффективно) или с севера на юг. Это касается прямоугольных теплиц (квадратная теплица может быть расположена как угодно). При первом варианте расположения солнечный свет поступает к растениям весь день. Состав грунта. Важно, чтобы почва была достаточно ровная и сухая. При выкапывании небольшой ямки в месте будущей теплицы можно обнаружить глину. Это говорит о том, что данное место для расположения теплицы непригодно. Глина будет удерживать влагу, а значит, каждый полив будет сопровождаться застаиванием воды на поверхности. Отличным считается грунт из песка. При его отсутствии на участке следует вырыть котлован дно посыпать песчаным гравием, а сверху добавить песок, который далее покрывают плодородной почвой
Грунтовые воды должны находиться не выше чем на 1,2 м (в противном случае потребуется отвод влаги — дренажная система), чтобы избежать подмачивания корней в результате поднятия воды, что может стать губительным для растений. Сторона света. Если теплица располагается верно относительно сторон света, то она будет более экономной. При достаточном получении парником солнечного света не понадобится проводить освещение. Также растения будут получать нужное для них тепло, а значит, в летнее время не потребуется отопление. Целесообразно располагать теплицу с востока на запад (более эффективно) или с севера на юг. Это касается прямоугольных теплиц (квадратная теплица может быть расположена как угодно). При первом варианте расположения солнечный свет поступает к растениям весь день. Состав грунта
Важно, чтобы почва была достаточно ровная и сухая. При выкапывании небольшой ямки в месте будущей теплицы можно обнаружить глину
Это говорит о том, что данное место для расположения теплицы непригодно. Глина будет удерживать влагу, а значит, каждый полив будет сопровождаться застаиванием воды на поверхности. Отличным считается грунт из песка. При его отсутствии на участке следует вырыть котлован дно посыпать песчаным гравием, а сверху добавить песок, который далее покрывают плодородной почвой.
Кроме перечисленного, важно также правильно расположить теплицу по отношению к постройкам и деревьям. Тень от дома или дерева не должна попадать на теплицу. Также близко расположенное дерево может стать причиной скопления на крыше теплицы листьев, что будет мешать проникновению солнечных лучей
Также близко расположенное дерево может стать причиной скопления на крыше теплицы листьев, что будет мешать проникновению солнечных лучей.
Выбор теплицы – правильный выбор
Имеющиеся в продаже теплицы, не всегда отвечают требованиям садоводов любителей. Поэтому одним из самых лучших вариантов устройство теплицы на собственном участке является возведение данной конструкции своими собственными силами.
Материал для устройства теплицы
Перед тем как приступить к строительству теплицы, необходимо решить вопрос с материалом, из которого она будет устроена. Рассматривая современные материалы для устройства теплиц, особо хочется выделить листы сотового поликарбоната.
Чем примечателен данный материал?
- Прочностью. Листы поликарбоната хорошо выдерживают нагрузку и достаточно эффективно противостоят механическому воздействию.
- Светопроницаемость данного материала составляет 90%. Для теплицы это более чем достаточно.
- Устройство листов сотового поликарбоната образует своеобразную воздушную прослойку, которая является хорошим теплоизолятором.
- Внутренние ребра обеспечивают достаточную жесткость конструкции и при этом лист довольно легко можно согнуть.
- Легкость данного материала позволяет обходиться без устройства мощного фундамента и тяжелого каркаса жесткости.
Как видим, плюсов предостаточно.
Размер и форма – решение вопроса
Перейдем к главному вопросу — как построить теплицу из поликарбоната своими руками?
Без четкого плана и чертежей тут не обойтись. Но вначале необходимо решить вопрос с размерами и формой будущей теплицы.
Что касаемо размеров, данный вопрос напрямую связан с вашими пожеланиями, возможностями и размерами участка
Поэтому мы не станем заострять свое внимание на нем, это решать вам
А вот насчет формы будущего строения, этот вопрос необходимо рассмотреть более детально.
- Просматривая информацию об устройстве теплицы из поликарбоната своими руками, видео ролики и фотографии разнообразных конструкций, можно заметить, что показывают они в основном теплицы в виде арок.
- Как многие заметили, предлагаемые в продаже теплицы имеют арочную форму.
- Более заинтересованные читатели заметили, что в рекомендациях на тему как выполнить строительство теплицы из поликарбоната своими руками, выделяется две конкретные формы, это арочная конструкция и с прямыми стенами.
Теплица с прямыми стенками.
Скорость сборки не главное
Арочная промышленная теплица.
Описывая первую и вторую конструкцию, как правило, хвалят первый вариант гораздо больше второго.
В заслугу первого, арочного, в основном ставится:
- Простота в сооружении. Согнул лист и закрепил.
- Отсутствие большого количества элементов каркаса прочности.
- Хорошую сопротивляемость конструкции к снеговой нагрузке.
Все сказано правильно и верно
Но если обратить внимание на описываемые достоинства данного сооружения, вы не найдете ни слова о функциональных способностях данной конструкции
Иными словами рекомендации говорят, что сборка теплицы из поликарбоната своими руками, при арочной форме, обойдется вам намного легче и выполнить ее намного быстрей.
Так стоп. У нас есть вопрос. Мы что, участвуем в соревновании на скорость сборки теплиц?
Или мы строим теплицу из поликарбоната, которая должна выполнять функции на все 100%?
На данный вопрос ответа вы не получите, по одной простой причине, арочная форма теплицы хоть и собирается гораздо быстрей и при минимальном каркасе жесткости хорошо выдерживает внешнюю нагрузку, но по своим функциональным качествам, а именно обеспечению растений достаточным теплом и светом, намного проигрывает аналогичной теплице с прямыми стенками.
Неправильная форма
При одинаковом размере, вы затратите гораздо больше средств на обогрев арочной теплицы, чем на обогрев теплицы с ровными стенками.
Все дело в светопропускной способности согнутого и прямого листа поликарбоната. В данной статье мы не станем углубленно рассматривать данный вопрос, тем более на страницах нашего ресурса в одной из статей мы подробно описывали эффект отражения фотонов света согнутой поверхность.
Иными словами, сегодня мы будем строить теплицу не на скорость возведения, а на получение функциональной теплицы, в которой мы будем выращивать овощи и зелень при минимальных затратах.
При выборе формы нужно учесть одну особенность поликарбоната, а именно то, что в изогнутом виде он отражает больше солнечных лучей чем в прямом. Поэтому в теплице с прямыми стенами будет теплей, что поспособствует лучшему развитию растений, особенно если дополнительный обогрев не предусмотрен.
Парник из поликарбоната: пошаговая инструкция, как крепить материал на разные каркасы
Рассмотрим крепление поликарбоната на различные конструкции.
Крепление поликарбоната на металлический каркас
Металлический каркас должен состоять из стропил и прогонов. Он не имеет никаких выступов, потому укрепить на нем полотно не составит труда. Расстояние между стропилами должно равняться ширине листов поликарбоната.
Пошаговый процесс крепления сотового поликарбоната на металлическую конструкцию с использованием профилей (кликните по картинке слева, чтобы увеличить ее):
| Материалы и схемы | Инструкция |
| На металлические балки располагают самоклеющиеся резиновые прокладки. Если у вас небольшой парник, можно их не использовать. | |
| Берут специальные профили для поликарбоната, прикрепляют их к металлической решетке саморезами с термошайбами. | |
| Листы поликарбоната защищают от попадания влаги, насекомых, грязи во внутрь ячеек с помощью герметизирующей пленки, которая наклеивается на торцы. Снизу перфорированная, сверху герметичная. | |
| Затем листы вставляют в профили и защелкивают. |
Крепление поликарбоната на пластиковые или деревянные конструкции
Делаем конструкцию, как описано выше. Затем по размерам расстояний между балок раскраиваем листы поликарбоната.
Торцы листов проклеиваем специальной лентой для защиты.
Далее закрепляем листы на конструкцию:
| Фото | Процесс |
Листы располагают на конструкции, там чтобы он выходил за каркас примерно на 3 см. Электродрелью просверливают отверстия под крепеж. | |
| На полученные отверстия укладываются шайбы, затем термошайбы. Все это закручивают саморезом используя шуруповерт. |
Как выбрать место для теплицы
Правильное место под теплицу – залог хорошего урожая. Тут все просто – ставить можно на любой свободной части участка. Но, есть некоторые факторы, влияющие на эффективность сооружения:
Освещенность места, где будет располагаться конструкция
Теплица должна стоять в месте, где ее больше всего будет прогревать солнце. Как зимой, так и летом. Не стоит выбирать место, затененное кронами деревьев. Они будут мешать солнцу не только летом, но и весной, осенью, ведь все листья будут на крыше теплицы.
Но, все зависит еще от того, в какой период будет использоваться теплица. Например, если исключительно в весенне-летний, то деревья, расположенные около теплицы, мешать не будут. Все зависит от целей.
Защита от сквозняков и ветра
Еще один важный фактор. К примеру, если установить теплицу на возвышенности, там где постоянно «гуляют» ветра, то такое сооружение просто станет абсолютно бесполезным. В ней с малой вероятностью сможет что-либо расти, ведь в середине будет постоянно холодно. Бывает, что других вариантов попросту нет. И из такой ситуации можно найти выход:
Придется или защищать, или утеплять стены конструкции. Защиту обычно создают с помощью посаженных кустарников (расстояние до теплицы должно составлять не менее 4-х метров). Но, с течением времени кроны растений вырастут, и кустарники будут тянуться к сооружению.
Если на участке невозможно организовать что-то из вышеперечисленного, то стены теплицы придется дополнительно утеплять специальными материалами. То есть, придется дополнительно «раскошелиться».
Рельеф местности
Будет неправильно ставить теплицу на горбу, или низине. Во втором случае (низина) будет слишком большая влажность для растений, да и сам воздух не сможет оптимально прогреваться в середине. Оптимальный вариант – ровная местность. Можно ставить конструкцию и на небольшую возвышенность, но именно небольшую. Территория должна хорошо прогреваться, и быть сухой.
Бывают и такие ситуации, когда просто нереально найти идеальное место. Тогда сырую часть участка под теплицу придется максимально высушивать в летний период, и оборудовать водосточную систему.
Ориентация по световым сторонам
Солнце – энергия, которая способствует росту насаждений самым удивительным образом. Но, «светило», в зависимости от периода года, располагается по разные стороны. Поэтому, нужно теплицу нужно ставить так, чтобы в любую пору года свет проникал в нее с одинаковой интенсивностью.
Тут есть некоторые расхождения в мнениях. Одни дачники полагают, что теплицу нужно располагать с севера на юг. А некоторые считают, что только с востока на запад. Как показывает практика, если расположить конструкцию с востока на запад, можно добиться более раннего урожая – примерно на 2-3-и недели.
Как правильно подготовить место под теплицу
Площадь должна быть чуть больше самой конструкции. Вначале ее нужно тщательно очистить, и начать сооружать фундамент. Можно не строить фундамент, а поставить теплицу непосредственно в землю. Конструкция должна быть углублена в землю примерно на 60-90 см., чтобы можно было постоянно контролировать температуру. Когда все готово, приступают к монтажу самой теплицы.
