Преимущества и недостатки теплиц и парников из профильной трубы
Самодельные теплицы и парники из профиля обладают следующими достоинствами:
- выдерживают высокие механические нагрузки;
- хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
- отличаются долгим эксплуатационным сроком (не менее 30 лет);
- не подвержены возгоранию;
- обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
- являются доступными (профильные трубы можно приобрести в любом строительном магазине);
- облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).
Но всё же такие сооружения имеют и недостатки:
- На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
- Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
- Профили стоят недешево, но окупаются благодаря долгому сроку службы.
Трубогиб своими руками
При масштабных объёмах гибки стоит использовать трубогиб, однако цены на них достаточно высокие. Можно изготовить его самостоятельно из подручных материалов — это и ускорит процесс, и не сильно отразится на бюджете семьи.
Материалы
Для изготовления вам понадобятся:
- уголок прочный;
- швеллер или пластина из прочного металла;
- вальцы и ролик;
- цепь;
- натяжитель;
- звёздочки приводные;
- подшипники с корпусами;
- домкрат;
- прут для ручки;
- пружины для домкрата;
- крепёж.
Количество материала зависит от выбранного вами чертежа. Приводные валы и нажимной ролик лучше заказать у токаря. Все остальные детали не обязательно должны быть новыми.
Большинство деталей для изготовления самодельного профилегиба найдётся в каждом гараже
Инструменты
В процессе монтажа будут использоваться:
- сварочный аппарат;
- дрель;
- болгарка;
- оборудование для шлифовки или напильник;
- свёрла по металлу;
- молоток;
- рожковые и торцевые ключи.
Инструкция
Чертёж составлен, расходные материалы и оборудование приготовлены — время собирать трубогиб:
- Сделать опорные вальцы и стальной прижимной ролик, провести процесс закаливания.
- Подшипники поместить в корпуса.
- Приложить звёздочки к валам, отметить расположение шпоночной канавки.
- В насадках-ограничителях проделать сверлом дырки, нарезать резьбу для зажимных болтов.
- В швеллере или толстой металлической пластине просверлить по 2 пары дырок для закрепления подшипников. Для установки гидравлического домкрата иногда прибегают к срезанию одной из полок швеллера.
- Закрепить прижимной валец, приварить к основанию прижимного ролика гайки М8 для проушин, в которых будут крепиться пружины.
- Изготовить опоры и основание агрегата с помощью сварочного оборудования. При монтаже основы под верхний ролик нужно с помощью измерительных приборов добиться абсолютной ровности.
- Подвесить на пружинах площадку с роликом к верхней части станины.
- Просверлить несколько рядов отверстий в опорной раме. Необходимо придерживаться точного расстояния, чтобы узлы подшипников не смещались, иначе перпендикулярность изделия будет нарушена.
- Установить опорные валы. Вмонтировать звёздочки, ведомую и ведущую, натянуть цепь.
- В основании опорной рамы вырезать выемку для натяжного ролика.
- Установить натяжитель цепи на конструкцию и убрать провисание цепи.
- Из прута диаметром не меньше 20 мм делают ручку для запуска станка, снизу ручки приваривают кусок трубы, смещение возможно ограничить приваренной к торцу шайбой.
- Домкрат закрепляют болтами и гайками на верхней площадке установки.
После завершения монтажа устройство нужно испытать на небольшом куске профиля.
Видео: Самодельный трубогиб
Профиль для прокатки укладывают на нижние вальцы, прижимают с помощью домкрата, в движение приводят ручкой. После испытания трубогиб зачищают от коррозии, также можно покрасить изделие.
На гнутый металлопрофиль с прямоугольным сечением легко крепится поликарбонатный лист или полиэтиленовая плёнка. Облегчить работу помогут различные приспособления. Свести к минимуму дефекты и повреждения можно, зная характеристики выбранного профиля. Построить теплицу своими руками достаточно просто, если приступать к работе ответственно, вооружившись необходимыми знаниями.
Нужно ли делать фундамент?
Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.
В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса
Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой
Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре
Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.
Особенности сборки каркаса х2
Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.
- Собирать нужно начинать с задней торцевой стенки.
- Затем собрать переднюю торцевую стену.
Важно!
Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.
- Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
- Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
- Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
- После скрепить коньком верхушку крыши.
- Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.
Как согнуть трубу?
Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.
Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….
Сварочные работы
Сварной каркас прочнее собранного при помощи крепежа
Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов
Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин
Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.
После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.
Важно!
Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.
Фундамент (основание)
Тепличные конструкции различаются по возможности транспортировки. Таким образом можно выделить два типа:
СтационарнаяДанный вид предусматривает основательную закладку фундамента в качестве основы под теплицу;
Мобильная Парник такого типа не имеет привязки к земле и предполагает перемещение конструкции при необходимости транспортировки.
Для стационарной теплицы есть 4 варианта фундамента:
- Ленточный
- Плитный
- Столбчатый
- Свайный
1Ленточный фундамент делиться на три вида: незаглубленный (снимается только верхний плодородный слой земли), мелкозаглубленный (предполагает от 70 до 80 см глубины фундамента) и углубленный (глубина доходит до 1.5 метров). Оптимальный вариант соотношения глубины фундамента и поверхностной кладки 70 % на 30 %. Если фундамент на 70 см уходит в глубину, то поверхностная кладка доходит до 30 см.
Устройство ленточного фундамента
В качестве материала для ленточной основы могут применяться различные материалы, такие как бетонные блоки, соединенные между собой арматурой. Обычный кирпич или шлакоблок, либо цементный состав, включающий арматуру.
2Плитный фундамент подразумевает устройство цельно залитой площадки поверх грунтовочного слоя. Используется в местности, где пролегают подземные воды или большой процент песчаной составляющей.
Устройство плитного фундамента
Для организации такого типа основы необходимо выкопать котлован, глубиной минимум 10 см, максимум 70 см. Первый слой представляет собой подушку из щебня и песка. Следующим слоем укладывается геотекстиль, например рубероид, который служит в качестве защиты от агрессивной внешней среды. Далее, выполняется заливка бетонным раствором.
3Столбчатый фундамент, благодаря своей технологии, позволяет достаточно быстро организовать основу под теплицу. Небольшие столбцы размещаются на глубину до 80 см, на расстоянии до 1.5 метров друг от друга. В качестве материала для столбцов применяется обычный кирпич или шлакоблок. Бутовый или природный камень, деревянный пенек или трубы залитые бетонном с асбестом, либо специальные столбы Т – образного типа из бетона.
Столбчатый фундамент

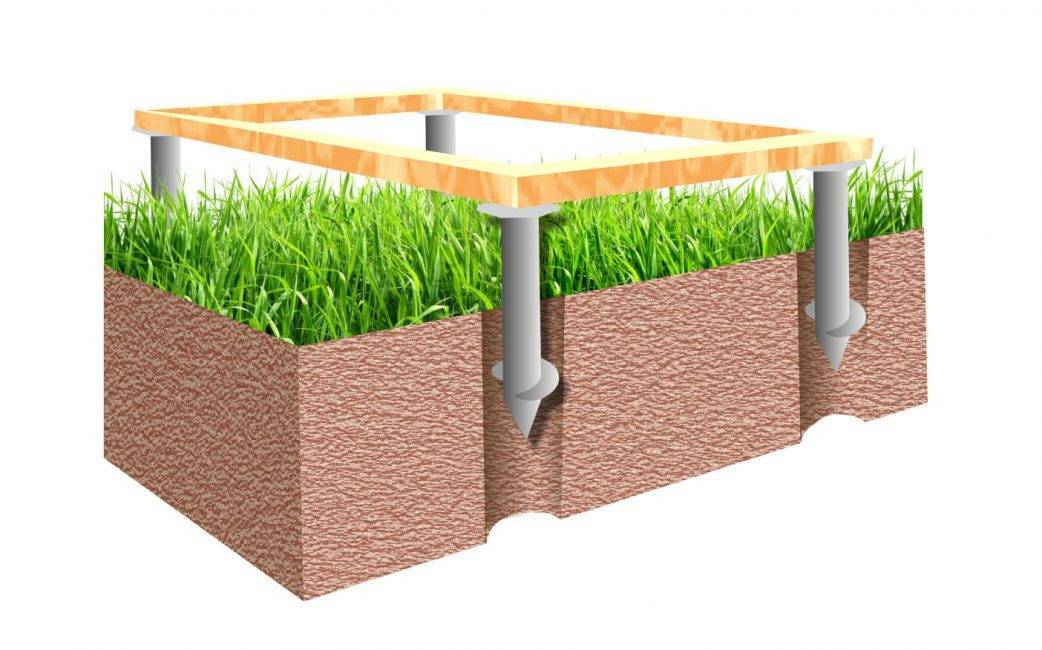

Свайный фундамент широко применяется в болотистой местности или на неровной плоскости земли. Углубление основы превышает нижнюю отметку промерзания земли на 30 см.
Различаются два вида свай: винтовые (оборудованные специальными лопастями, которые позволяют вкручивать сваи в землю), забивные (используя специальное оборудование сваи забиваются в грунт). Расстояние между сваями достигают 2 метров. Для установки винтового типа в некоторых случаях требуется наличие бурового оборудования.

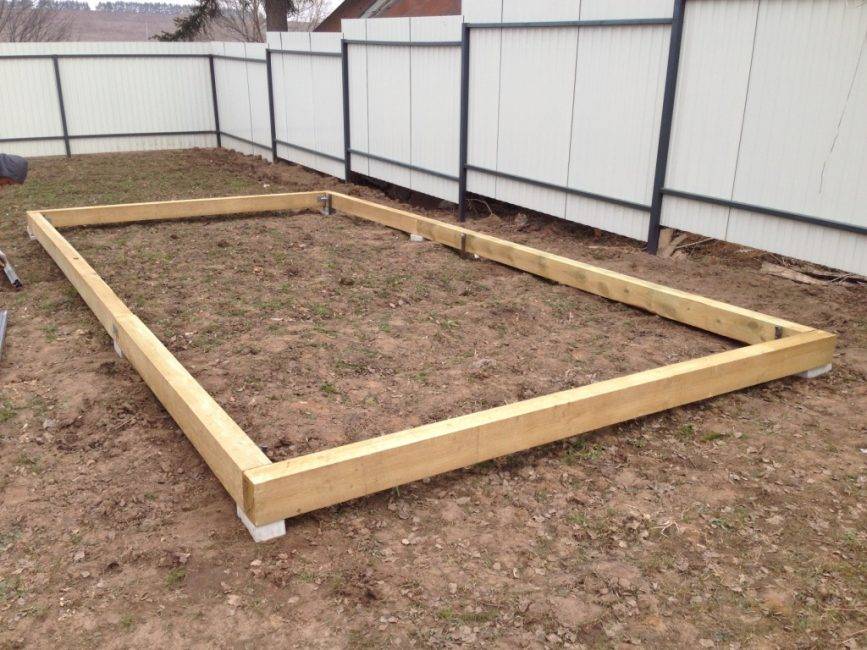

Легкое деревянное основание для теплицы
Если не планируется выделять специальное место под фундамент для теплицы, можно воспользоваться облегченным типом – деревянным основанием. Использование деревянного бруса облегчает работу по сооружению основы, а также является менее затратным вариантом. Дополнительным плюсом является возможность перемещать готовый парник по участку.
Как согнуть трубу без трубогиба: простой метод изгиба трубы без заломов
Расчет теплицы 3 н. Особенности теплиц из поликарбоната
Качественны и некачественный сотовый поликарбонат
Свою популярность поликарбонат получил благодаря следующему набору достоинств.
- По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
- Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
- Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
- Высокая светопроницаемость — свет беспрепятственно проходит через материал.
- Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.
Эксплуатационные характеристики листов сотового поликарбоната
Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры. Как правильно сгибать поликарбонат
Как правильно сгибать поликарбонат
Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками

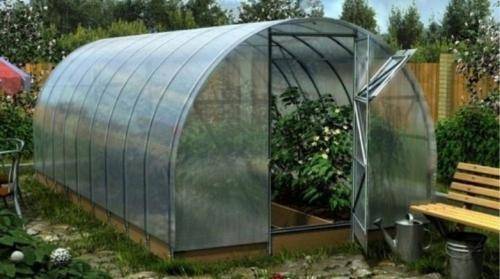

- Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.
Арочная теплица
Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.
Двускатная теплица
Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).
На фото пристенная односкатная конструкция
Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.
Теплица-хлебница
Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

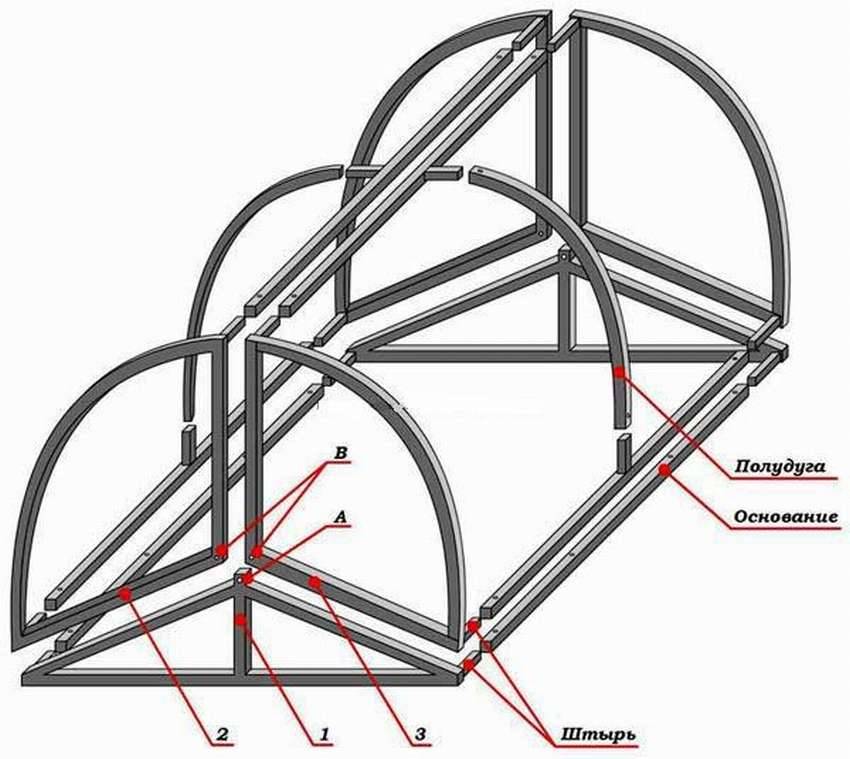

Чертежи парников и теплиц из профильной трубы, схемы с размерами
При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.
Например, элементы арочной конструкции должны располагаться на расстоянии 1 м друг от друга. Таким образом, для теплицы 3*6 из квадратной трубы понадобится шесть профилей в виде дуг. Стандартная длина профиля 6,1 м. Из него получится полукруг радиусом 1,9 м.
При сооружении теплицы с двухскатной крышей высота стенок должна быть 1,7-2 м, а ширина 4 метра (при скате 30-45 градусов, длиной 2,25-2,45 м). Перемычки на такой конструкции монтируются в верхней части дуг и посередине скатов (с каждой стороны по 2 шт.). Заднюю стенку необходимо закрепить парой поперечин. На фасаде размещается проем для дверцы. Опираясь на его размеры, рассчитывается количество дополнительного материала.
На чертеже обязательно должны быть указаны точные размеры — длина, ширина, высота. Без точных замеров соорудить качественную и прочную конструкцию не получится.
Чертеж теплицы и сборка (видео)
Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков
Это позволит избежать переплат и работать без обрезков.
Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов. На схеме нужно указать следующие данные:. На схеме нужно указать следующие данные:
На схеме нужно указать следующие данные:
- Фундамент.
- Вертикальные стойки.
- Крыша конструкции.
- Верхняя обвязка.
- Форточки и дверь.
- Распорки.
В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.
К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.
Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.
Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.
Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.
Процесс сборки несложный:
- Для вертикальных стоек нарезать профильную трубу необходимого размера.
- Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
- Сверху стоек нужно зафиксировать обводку.
- Сделать замеры и отрезать детали для вертикальных столбов.
- Поперечными перекладинами соединить и зафиксировать все стойки.
- Сделать дверь и установить в предполагаемое место.
Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.
Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:
- Отрезать материал нужной длины.
- Сделать напилы.
- Согнуть трубу.
В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

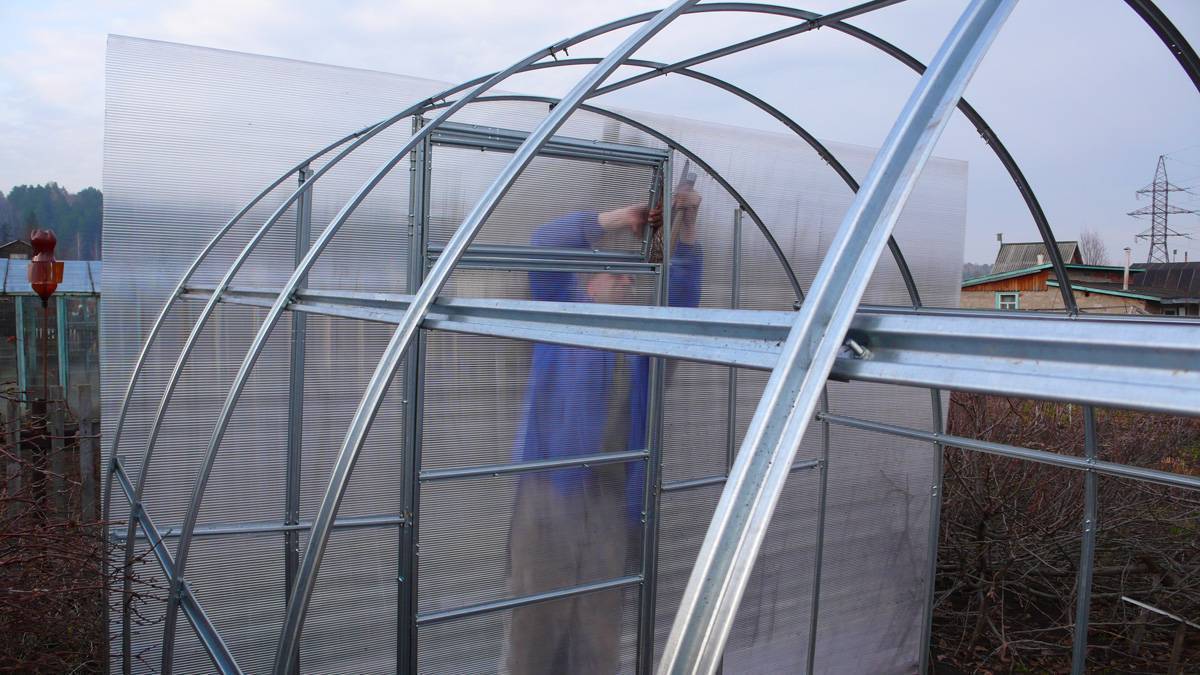

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:
- Лицевой стороной является та, на которую нанесена защитная пленка.
- Крепить листы нужно саморезами с резиновой шляпкой.
- Между собой листы соединяются металлическими пластинаками.
- Стыки обрабатываются герметиком.
- После закрепления материала снять защитную пленку.
Также рекомендую посмотреть видео по теме:
Особенности профильной трубы и преимущества использования
Остовом самодельной теплицы, «ее скелетом» является каркас, для изготовления которого выбирается надежный, качественный и долговечный материал, способный противостоять как климатическим, так и механическим воздействиям. Такими свойствами обладает профилированная труба – изделие из металла с круглой, квадратной, овальной или прямоугольной формой сечения, разного размера и различной толщиной стенок.
Данный материал имеет множество преимуществ, делающих его по-настоящему универсальным при возведении легких надворных построек, к которым относится и проектируемая теплица
Особое внимание нужно обратить на следующие характеристики профтруб:. Виды профильных труб
Виды профильных труб
- значительный рабочий ресурс – в сочетании с антикоррозийным покрытием, она легко противостоит коррозии и возможным механическим повреждениям;
- прочность и жесткость – эти качества придадут каркасу устойчивость и неподатливость к внешним воздействиям;
- относительная легкость – вес изделия значительно ниже, чем у деревянного бруса;
- простота обработки и соединения профиля – для работы не требуется специального инструмента, кроме угловой шлифовальной машины и сварочного аппарата;
- широкий выбор доступных форм и размеров профиля.
Помимо перечисленных достоинств, следует отметить относительно невысокую стоимость профильной трубы, делающую ее доступной для покупателей с разным уровнем достатка.
Теплица из профильной трубы 20х20. Особенности изготовления теплицы из профильной трубы
Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.
Особенности и виды
Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.
Самодельные парники обычно выполняются в одном из трех вариантов:
- пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
- обособленные арочные постройки;
- теплицы «домиком», оснащенные двускатной кровлей.
Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.
Плюсы и минусы
Теплица из профтрубы имеет пять сильных сторон:
- конструкция долго служит;
- блоки закрепляются довольно просто;
- сборка отличается легкостью и удобством;
- постройку можно выполнить в любой понравившейся конфигурации;
- наносимые покрытия очень разнообразны.
Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.
Выбор профиля и формы конструкции
При изготовлении квадратной или прямоугольной трубы могут использоваться:
- горячая деформация;
- холодная деформация;
- электросварка;
- электросварка в сочетании с холодной деформацией.
Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).
Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.
Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.
Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.
Плюсы и минусы теплицы своими руками
Соорудить конструкцию самостоятельно от и до – это ваше решение. А как известно, любое решение имеет свои позитивные и негативные моменты. Давайте рассмотрим их:
№ | + | – |
| 1 | Полностью индивидуальный размер и пожелания к конструкции | |
| 2 | Это не дёшево. С одной стороны – довольно спорное утверждение, потому как если сделать конструкцию из материалов, которые достались вам в ноль, то стоимость будет равна вашему времени. К сожалению, эта ситуация скорее исключение, поэтому любой материал купленный в розницу в любом случае гораздо дороже, чем оптовые условия производителя теплиц. | |
| 3 | Ограниченность выбора материала. Самостоятельно вы сможете сделать лишь деревянную теплицу. Есть конечно умельцы, которые делают совмещение материалов… (далее будет фото). Но таких единицы. Деревянная тоже неплохо, только современные теплицы делают из металла и уже не просто на трубогибах в гараже, а на станках с точными настройками. | |
| 4 | Большие риски. Это так кажется, что теплица – простая конструкция и с её возведением справится любой человек у которого «руки растут откуда надо». Ничего подобного. Поэтому все промахи в конструировании. Недочёты в строительстве являются вашей головной болью. Никто никаких гарантий вам не даёт. | |
| 5 | Большие временные затраты. Для самостоятельных производственных усилий нужно немало времени. Плюс нужно время найти и собрать все материалы в одном месте. Конечно, кому то в радость, сделать что то своими руками и для таких это не минус. Ведь для этих людей процесс важнее результата. Но опять же – это исключение и тут всплывает другой минус: | |
| 6 | Отсутствие возможностей. Не у всех есть время, силы, навыки сооружать какие либо конструкции. А даже если всё это есть, то: | |
| 7 | Не все имеют желание. Каждый должен заниматься своим делом и отсутствие порывов, стремлений часто как раз является следствием этого. На самом деле, раз уж все такие самостоятельные, давайте дома строить своими руками, электронику собирать, лечить окружающих и т.д. |
В реальности, минусов ещё больше, статьи не хватит. Объективно плюс всего один и то он сомнительный. А дальше вы убедитесь почему:
Теплица из поликарбоната деревянным каркасом
Деревянный каркас для теплицы из поликарбоната принципиально не отличается от конструкции каркаса для другого покрытия. Размеры и количество материалов зависит только от дизайна конструкции.
Необходимые материалы:
Панели поликарбоната 22 шт. Конечно, вы можете купить дешевые виниловые панели, которые со временем могут деформироваться и выйдут из строя. Поэтому лучше заплатить больше и приобрести прозрачные листы Tuftex – отличный выбор для теплиц. Гофрированная структура гибкая и прочная, поэтому в десятки раз превосходит по прочности аналогичные фиберглассовые панели. Вам также потребуется подобрать пенопластовые укупорочные ленты (80) и шурупы с неопреновыми шайбами (обычно используются для металлической кровли). Алюминиевый рифленый сайдинг.
- 60 штук досок 2×4 длиной 244 см, что включает дополнительные пиломатериалы.
- 3 доски 2×4 длиной 3 метра. Это для стены высотой 90 см, для нижней и задней верхней части.
- 5 досок 2×4 длиной 365 см для 90 см стены сверху и снизу с обеих сторон, а также для конька крыши.
- 2 доски 2×4 длиной 365 см для нижней части боковых стен, где она будет касаться земли.
- 2 доски 2×4 длиной 3 м 10 футов для нижней части передней и задней стен.
- 370 см алюминиевая ребристая крышка
- 8 мешков с цементом.
- Дверь 76 см и виниловое окно 80 х 40 см для вентиляции у задней стены.
- Кусочек ДСП для клиньев. 60 x 120 см часть более чем достаточно.
- Белая фасадная краска
Ниже галерея с фотографиями, где показаны отдельные этапы строительства. А также чертежи и схемы. Но для полноты картины лучше прочитать инструкцию и посмотреть видео, все это вы найдете на сайте, ссылка под галереей.
Источник фото: www.instructables.com/id/DIY-GreenHouse-Build-Solid-Structure/
Чертежи теплиц из профильной трубы с размерами. Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций
Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:
- Пристроенная к дому с односкатной или ассиметричной овальной крышей.
- Отдельно стоящая арочная конструкция.
- Теплица домиком из профильной трубы с двускатной кровлей.
Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.
Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте
Каркас теплицы из профильной трубы – чертежи и расчеты
Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я
Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм
Подробный чертеж арочной постройки
Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.
Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.
Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала
Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.
Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:
в=х, следовательно,
с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.
Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки
Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.
Про вход
Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.
