Печь с водяным контуром для отопления дома

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

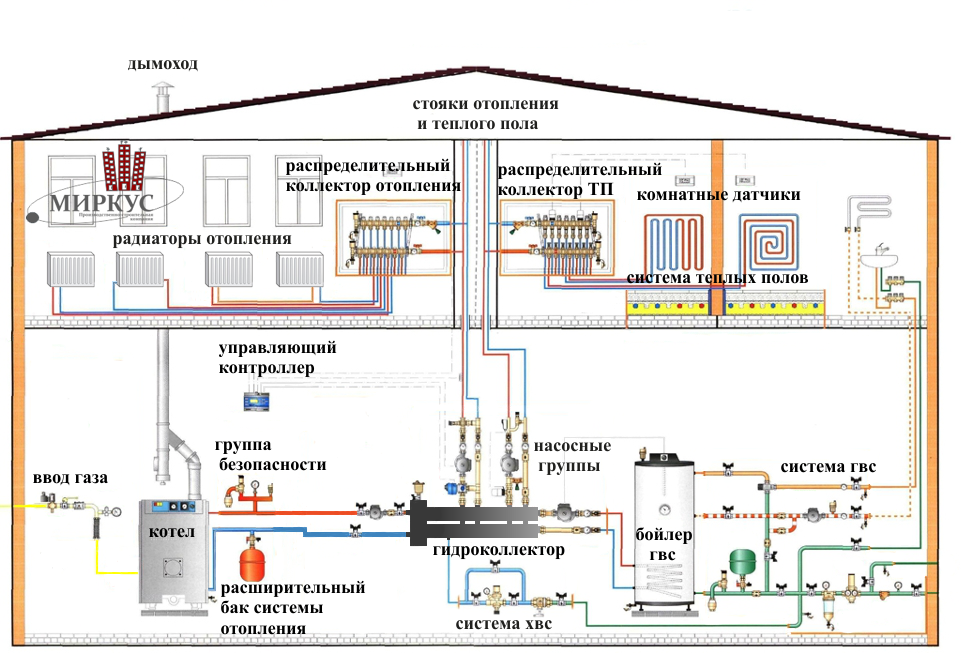

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

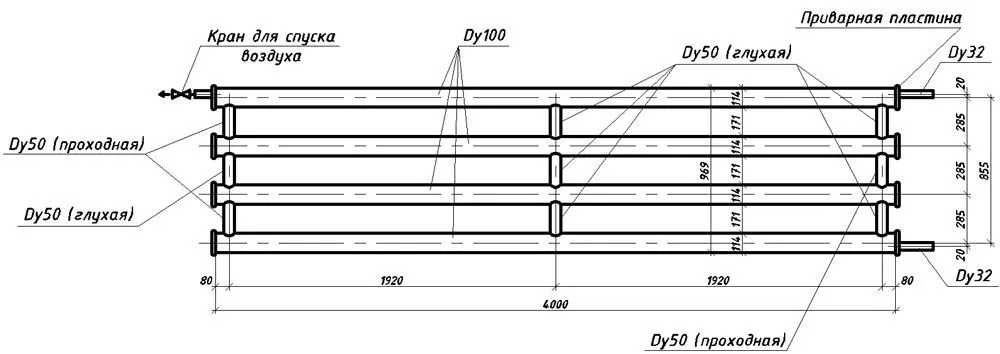

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

• Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
• Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

• На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
• Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

• Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
• Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

• Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
• Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
• Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Положительные стороны

Применение печек для отопления домов имеет длинную историю. Они и до сих пор часто используются благодаря многим преимуществам, недоступным современным обогревателям:

• полная автономность и независимость от внешних факторов при наличии запаса топлива. Для эксплуатации такого отопления нет необходимости в наличии электричества, газа, воды;
• стоимость устройства печей в несколько раз ниже стоимости установки оборудования для использования иных видов отопления;
• периодичность процесса и доступность дров в некоторых регионах в совокупности с их невысокой ценой делают такой вид отопления экономным.

При наличии достаточных навыков реально выполнение печного отопления для частного дома своими руками. В его конструкции чаще всего отсутствует жидкий теплоноситель, в качестве которого используется вода. Это делает возможным останавливать процесс топки надолго и возобновлять его в любое время, независимо от каких-либо условий. Последний фактор наиболее актуален для зданий с временным присутствием людей, например, для дач, садовых домиков. Впрочем, водяное отопление при желании можно добавить, если установить трубы и радиаторы.

При устройстве печи существует возможность различных вариантов исполнения. На стадии строительства печи можно выполнить ее в виде камина, предусмотреть в конструкции лежанки, сушилки, кухонные плиты, встроить баки для подогрева воды.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система

При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

1. Кирпичные;
2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

1. Дверца с огнеупорным стеклом – создается печь-камин;
2. Бак приготовления горячей воды;
3. Варочная плита;
4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Печи длительного горения с водяным контуром

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, необходимо лишь поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того такая печь может стать элементом декора частного дома и подчеркнет выбранный стиль интерьера.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

1. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
2. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
3. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
4. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
5. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
6. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
7. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
8. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
9. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
10. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
11. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

кран Маевского

Как монтировать водяной контур

Монтаж происходит таким же образом, как и монтаж при любой другой системе отопления. Единственный момент, который нужно учитывать — «обратка» при печном отопление расположена выше.

Циркуляция теплоносителя бывает трех видов:

1. Естественная. Для естественной циркуляции монтаж труб нужно осуществлять под максимально допустимым уклоном. Кроме этого, в том месте где труба выходит из печи необходимо устроить «коллектор разгона»: для этого трубу направляют вертикально в высоту 1–1,5 м, а потом вниз к радиаторам по наклонной.

   Естественная циркуляция

2. Принудительная. Этот вид циркуляции увеличивает КПД до 30%. В схему добавляется циркулярный насос, который и создает давление теплоносителя. Однако устраивать систему с одним только видом принудительной циркуляции нежелательно, ведь в случае перебоев с электроэнергией или выходом насоса из строя циркуляция воды не будет осуществляться, что приведет к закипанию теплоносителя в системе.

   Принудительная циркуляция

3. Комбинированная. Для данного вида циркуляции необходимо совместить монтаж труб с уклоном, как описано в первом пункте, с насосом. Насос в данном случае подключается в систему по параллельной магистрали, как указано на схеме 4. При такой комбинации насос будет работать при наличии электроэнергии, при ее отсутствии циркуляция будет осуществляться естественным путем.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Представление о теплообменнике (регистре) и его установке

Существуют различная печная модификация и в их топку пытались установить емкость, служащую теплообменником, под таким названием может быть змеевик, радиатор, котел, все эти изделия меняются своим теплом с помещениями, в которых их установили.

Такой подход опасен, вода может протекать, резервуар перегреться, в нем скопится критическая масса пара и взорвется. Этот способ не выгоден еще и со стороны топочной камеры, так как она значительно уменьшается.

Наиболее удачный вариант в присоединении резервуара к дымоходному колпаку. Поднимающийся горячий воздух полезно используется для нагревания теплоносителя, а не выходить в трубу.

Приобретая теплообменник, заранее знают, какой мощности он понадобится  и для каких размеров домовладения. У специалистов есть специальные таблицы, которые помогают им выбрать нужное изделие, зная параметры строения.
