Как сделать котел пиролизного горения — видео уроки

Выполнение вычислений

Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.

Таблица 1

Потребная мощность, кВт	25	32	50	80	100
Длина проема, мм	120	140	150	200	200
Ширина проема, мм	30	30	30	30	40

Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:

• Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м3. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
• Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м3.
• Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
• Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м3. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.

Самодельный пиролизный котел

Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.

Таблица 2

Мощность установки, кВт	25	32	50	80	90	100
Производительность нагнетателя, м3/ч	98,5	195,9	242,2	253,2	284,8	316,5
Полезный объем топки, м3	0,22	0,24	0,35	0,42	0,47	0,52

Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:

• температуру теплоносителя в подающем и обратном трубопроводах t₁ и t₂;
• температуру дымовых газов на входе в теплообменник и на выходе из него Т₁ и Т₂.

Далее, определяется разность температур ∆t= t₁ – t₂ и ∆Т = Т₁ – Т₂. После этого можно посчитать величину температурного напора τ, ⁰С:

τ = (∆Т – ∆t) / ln (∆Т / ∆t)

Площадь поверхности теплообмена S(м2) находят по формуле:

S = Q / k / τ

В этой формуле:

• Q– потребная мощность котельной установки;
• k – коэффициент передачи теплового потока, принимается 30 Вт/м2 ⁰С.

Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.

Таблица 3

Мощность котла, кВт	25	32	50	80	100
Smin, м2	4,5	6,3	8,5	14,5	16,5
Smax, м2	5,2	7,8	10,2	15,2	16,7

Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:

F = L / 3600ϑ

В этой формуле:

• ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
• L – расход газов, соответствует производительности вентилятора, м3/ч;
• F – площадь сечения трубы дымохода, м2.

Через формулу площади круга находят значение диаметра трубы.

Как проверить работу самодельного оборудования?

Итогом длительной работы по выбору проекта котла и воплощению этого проекта в жизнь будет экономичный и надёжный источник тепла. Хорошо работающий котёл обладает следующими качествами:

• Правильно подобранная мощность. Пиролиз обладает малым диапазоном регулировок. Котёл невозможно «придушить» или сильно «разогнать». Горение в этом случае либо прекращается вовсе, либо начинается в камере газификации. Поэтому мощность котла должна соответствовать теплопотерям дома.
• Возможность длительной работы в форсированном режиме. Одной закладки должно хватать на длительное время.
• Лёгкий выход на газификацию, пиролизный факел в камере дожига должен наблюдаться уже через 15–20 минут после розжига.
• Температура газов в дымоходе не должна быть выше 40–60 °C. Если температура выше — увеличиваем площадь теплообменника.
• При тестировании котла после выхода на пиролиз из дымохода должен выходить только углекислый газ и пар. Наличие тёмного дыма и запаха свидетельствует о неполном сжигании топлива.

Собираем самодельный агрегат

Так как самодельный пиролизный котел будет собираться из металла, сварочный аппарат, болгарка и другие инструменты понадобятся обязательно. И тем более вы должны уметь с ними обращаться.

Печь пиролизного типа

Описывать, как именно собирается самодельный котел, мы не будем. Для этого вам в помощь чертежи, инструкции и схемы. Но несколько рекомендаций все же дадим. Особенно следует отметить основание под котел. Это, во-первых, хорошо залитый плиточный фундамент, толщина которого не должна быть меньше 25 см. Во-вторых, это остов, собранный из огнеупорного кирпича на смеси шамотной глины.

Рекомендации

Первое, что заслуживает внимания — это загрузочная камера. Ее загрузочное окно должно быть только прямоугольной формы. Сама же камера, если сравнивать ее с топкой обычного твердотопливного котла, должна располагать чуть выше — на 10–12 см.
Обязательно в конструкции печки делается зольник, через который можно будет удалять скопившуюся золу.
Теплообменник изготавливается в виде змеевика, который устанавливается под небольшим наклоном

На входном патрубке лучше вмонтировать отсекающий вентиль
С его помощью можно будет легко регулировать подачу воды из системы отопления, тем самым контролируя ее температуру.
Особое внимание ограничителю, который регулирует подачу воздуха в камеру сгорания. Его можно сделать из трубы диаметром 70 мм с установкой на его конце заслонки
Постарайтесь сделать так, чтобы ограничитель не проходил близко к камере сгорания

Ведь важно, чтобы поступающий воздух был не слишком сильно нагрет.
Очень важна герметизация всей конструкции. Вот почему сварочные работы должен проводить профессионал.
При установке пиролизного котла необходимо учитывать все требования правил пожарной безопасности.
Обязательно утепляется дымоход.. Специалисты рекомендуют использовать самодельный пиролизный котел не с водяной системой отопления, а с воздушной

Это эффективнее, экономичнее и безопаснее. То есть тепло от сгораемого топлива будет проходить по воздуховодам, которые распределяются по всему дому. Кстати, эту схему можно сделать круговой, пропустив обратку воздуховода под полом, и она будет возвращать остывший воздух в котел

Специалисты рекомендуют использовать самодельный пиролизный котел не с водяной системой отопления, а с воздушной. Это эффективнее, экономичнее и безопаснее. То есть тепло от сгораемого топлива будет проходить по воздуховодам, которые распределяются по всему дому. Кстати, эту схему можно сделать круговой, пропустив обратку воздуховода под полом, и она будет возвращать остывший воздух в котел.

Итак, все готово, и можно включать агрегат. Если в процессе горения дров или угля не выделяется угарный газ, можно считать, что самодельный пиролизный котел собран правильно.

Читайте далее:

Пиролизная печь своими руками — основные преимущества отопительного агрегата

Как изготовить твердотопливные котлы своими руками — чертежи и материалы

Как сделать печь на отработке своими руками — чертеж и способы сборки

Почему сегодня так популярны самодельные печи для бани из металла

Как сделать твердотопливный котел длительного горения своими руками: чертежи, схемы и инструкции

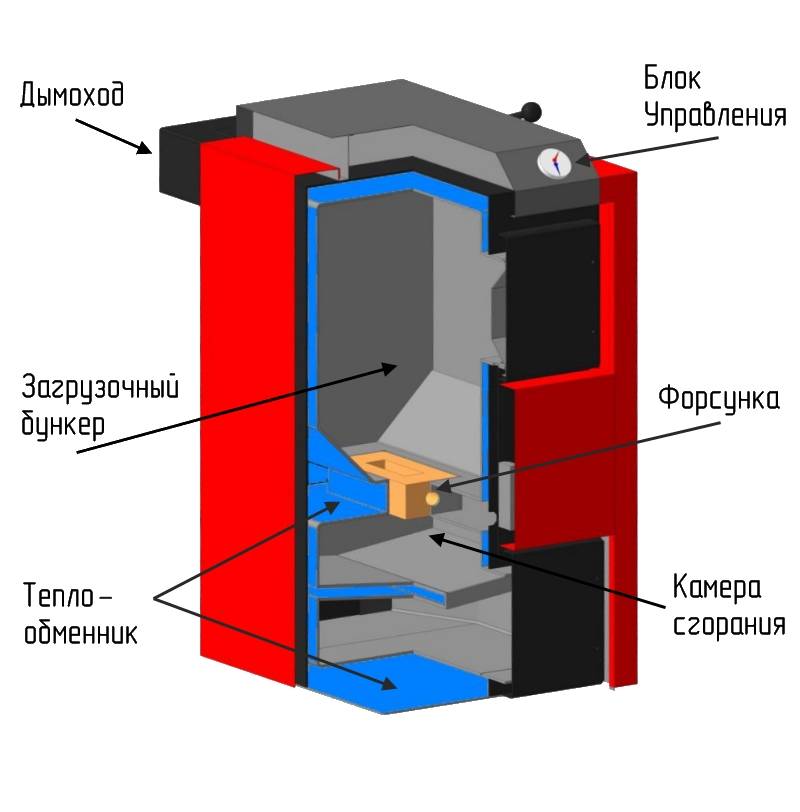

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

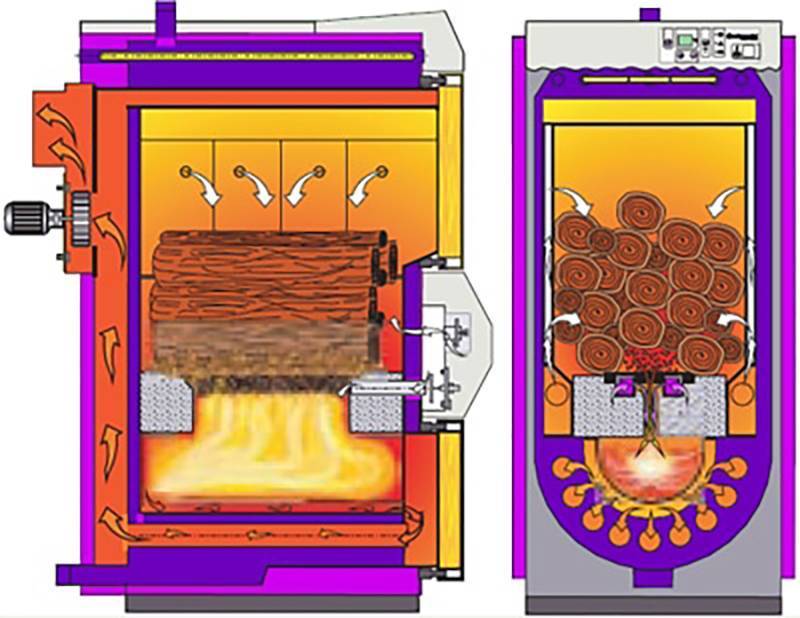

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

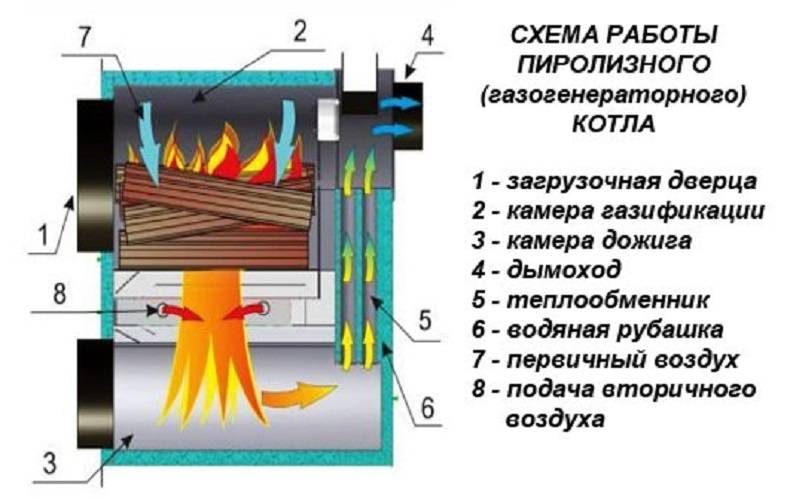

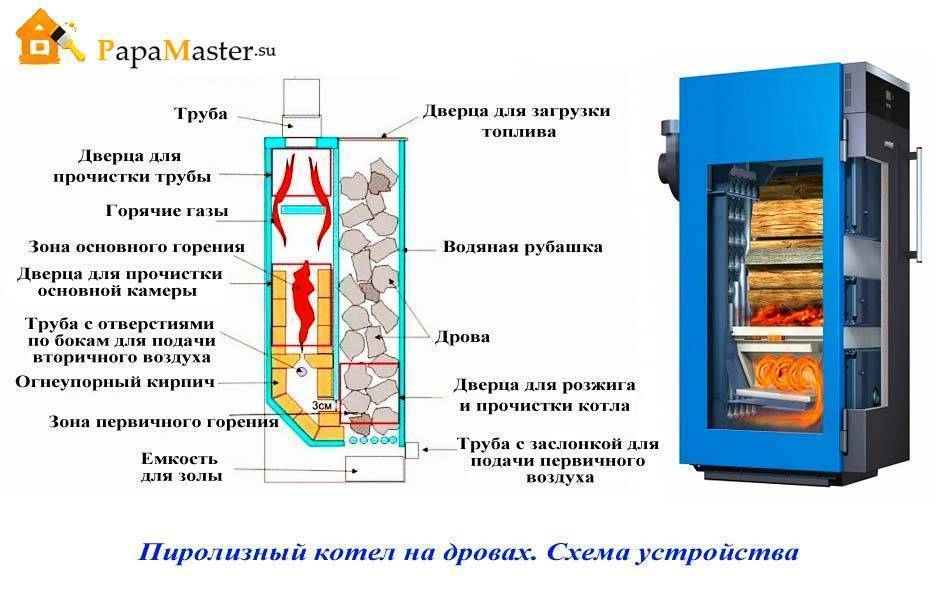

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Преимущества оборудования

Пиролизный котел обладает массой неоспоримых преимуществ, что дает возможность добиться экономической выгоды при его самостоятельном изготовлении его изготовлении:

• Котел обладает возможностью продолжительное время поддерживать нужные температурные показатели для теплоносителя, благодаря объемной камере сгорания и высокому КПД оборудования;
• Минимальное содержание вредных и канцерогенных компонентов в продуктах сгорания;
• Устройство котла позволяет сжигать различные виды отходов, в том числе ДВП, ДСП, резину и полимеры;
• Полная утилизация материалов не требует частой очистки котла;
• Автоматическое оснащение котла позволяет легко им управлять и регулировать интенсивность горения и температуры воды в контуре, что соответственно повышает эффективность всей системы отопления;
• Оборудование отличается повышенной защитой от возникновения пожара или взрыва;
• Пиролизный котел, сделанный собственными руками, полностью безопасен в экологическом плане, не создает угрозы здоровью.

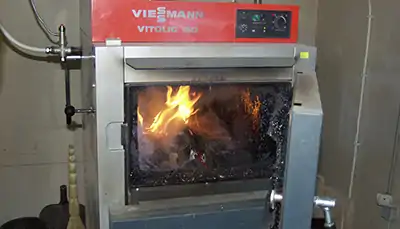

Пиролизный котел длительного горения

Следует помнить, что основным материалом для горения служат дрова, а количество дополнительных компонентов в данном случае не должно превышать показатель в 30%.

Даже самый лучший и функциональный котел имеет свои недостатки, у пиролизного аналога их количество минимальное:

• Высокая цена оборудования, добиться снижения которой можно лишь изготовив пиролизный котел своими руками;
• Значительные габаритные размеры;
• Высокие требования к топливному материалу, необходимо использовать исключительно сухую древесину, дерево с повышенным содержанием влаги сделает процесс пиролиза невозможным;
• Для постоянной работы такого оборудования, обязательным условием является подключение к электросети, для обеспечения работы вентилятора поддерживающего принудительную тягу.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

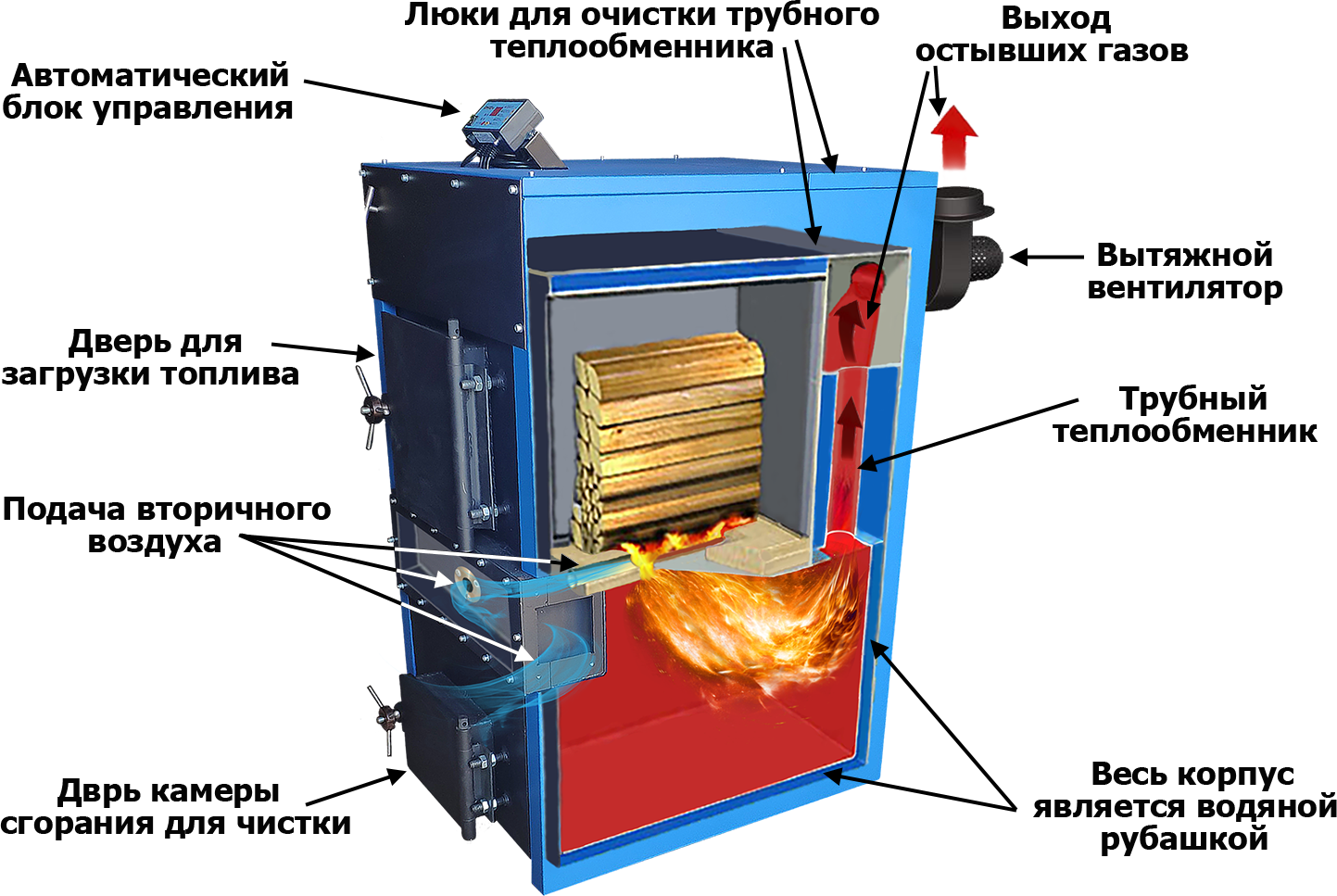

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Принцип работы пиролизной печи

https://pirolizeco.ru

Печь для пиролиза состоит из корпуса. Внутри установлена встроенная топка. В нее закладывается древесина или иное сырье для переработки. Когда отсек топки закрыт, воздух внутрь не поступает. Элементы конструкции герметичны – дверь печи закрывается вплотную. В установке работает вентилирующая система для приточно-вытяжных функций.

В условиях пиролиза топливо сгорает медленно. После закладки сырья в отсек оно поджигается. Понадобится время, чтобы разгорелся материал. Затем доступ кислорода перекрывается. Из-за нехватки воздуха горение замедляется, а дрова обугливаются.

В процессе выделяется мощная тепловая энергия. Эффект обусловлен тем, что при низкой концентрации кислорода материал горит медленно. Результатом процесса становится кокс, зола и газ. Горячий газ внутри котла взаимодействует с воздухом и горит при высокой температуре. Эта реакция сопровождается выделением тепла.

Пиролизная установка работает в два этапа:

1. Вначале сгорает материал, отправленный в отсек. На этом этапе доступ кислорода заблокирован. Выделяется горючая газовая смесь.
2. На второй стадии сгорает смесь выделенного газа с воздухом.

Двухэтапный принцип действия применяют в самодельных пиролизных печах с дожигом газов:

• «Буржуйках»;
• Дровяных печах;
• Генераторах твердотопливного типа.

Внимание! Пиролизные установки представлены разнообразными моделями. Они отличаются между собой конструкцией второго блока. Есть модификации с дополнительной вентиляцией

А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь

Есть модификации с дополнительной вентиляцией. А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь.

Отработанные материалы выгружает вращающаяся реторта. Это изделие круглой формы, опускающееся на опору печи.

Руководство по изготовлению котла длительного горения

Пиролизный котел RMNT

Первый этап – подготовка необходимых приспособлений. Лучше собрать все материалы и инструменты заранее, чтобы не отвлекаться на это в будущем.

Набор для изготовления самодельного пиролизного котла

1. Бочка. Подойдет металлическая емкость объемом в 200 л.
2. Швеллер.
3. Стальная труба. Сразу же разделите ее на 2 отрезка.
4. Молоток.
5. Отвес.
6. Уровень.
7. Измерительная рулетка.
8. Ножовка.
9. Топор.
10. Сварочный аппарат с набором электродов.
11. Листы стали.
12. Киянка.
13. Красный кирпич.
14. Смесь для укладки кирпича.
15. Отражатель. Не является обязательным элементом, но его наличие очень желательно.

Второй этап – подготовка емкости. Вооружитесь режущим инструментом, к примеру, болгаркой, и срежьте верхушку бочки.Делайте это аккуратно, отрезанная часть еще пригодится в будущем.При отсутствии бочки корпус котла можно изготовить из отрезка трубы. Только необходимо подобрать изделие соответствующего диаметра.

Второй этап – подготовка емкости

Если вы будете использовать именно трубу, приварите к ней круглое днище, предварительно вырезанное из стального листа. При желании днище можно сделать квадратным. Это даже более предпочтительный вариант, т.к. квадратная пластина обеспечит большую устойчивость котла.

Третий этап – подготовка основных внутренних элементов. Возьмите стальной лист и вырежьте из него круг, диаметр которого был бы немного меньше внутреннего диаметра трубы или бочки. В подготовленном круге нужно вырезать еще один круг диаметром порядка 100 мм. В это отверстие будет входить труба, поэтому ориентируйтесь на размеры имеющегося у вас изделия. На практике установлено, что именно 10-сантиметровая труба является самым оптимальным вариантом.

Приварите отрезок трубы к подготовленному вами ранее стальному «блину». На этом этапе вам понадобится сварочный аппарат.

Приварите к низу стального «блина» отрезки швеллера. Они должны проходить в корпус будущего котла безо всяких усилий. Эти швеллеры будут придавливать топливо во время работы оборудования. Длину трубы (той, которая имеет диаметр 10 см), подбирайте так, чтобы она была длиннее, чем бочка или основная труба примерно на 20 см.

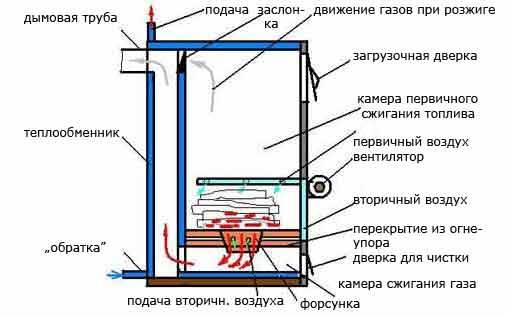

Схема котла

Четвертый этап – подготовка крышки. Сделайте крышку котла из отрезанной в самом начале верхушки бочки. Крышку можно закрепить на петли либо же оставить без крепления.

Пятый этап – устройство топливника. Сделайте в корпусе отверстие для загрузки топлива. К подготовленному люку нужно приварить самодельную либо же предварительно купленную дверцу. Ниже отверстия топливника сделайте еще одно отверстие, через которое вы сможете удалять отходы горения. Разместите в емкости колосниковую решетку так, чтобы она делила бочку либо трубу на две вертикальные секции.

Делаем пиролизный котел

Принцип действия печи

Отличием такой конструкции от обычной печки заключается в длительном горении топлива, что приводит к гораздо более высокому уровню теплоотдачи. В простых твердотопливных обогревательных конструкциях процесс происходит следующим образом: дрова горят, от пламени нагреваются стенки сооружения, от них тепло идет в помещение. Дым, образующийся от сгорающего топлива, уходит напрямую на улицу через дымоход.

Но дело в том, что именно в этих продуктах горения содержится очень большое количество тепловой энергии, которая, по сути, пускается по ветру. Если бы дым не улетал так быстро, то за счет него в помещение попало бы еще немало тепла.

Некоторые хозяева домов знают об этом факторе и прокладывают трубу дымохода через все помещение, деля ее максимально возможной длины. Конечно, при этом они получают еще некоторое количество тепла. Но большая его часть все же так и продолжает уходить. Именно поэтому простые твердотопливные печки требуют постоянной «подкормки» — закладка дров производится очень часто.

Что касается пиролизного оборудования, то здесь практикуется иной подход. В печах оборудуется две камеры. В одну из них загружается топливо — обычно дрова —, и там оно горит. При этом вырабатываются продукты пиролиза — то есть газы, способные сгорать при высоком температурном режиме. Они поступают во вторую камеру, и туда же приходит вторичный воздух, который необходим для воспламенения. Что, собственно, и происходит.

Естественно, в процессе сгорания пиролизных продуктов вырабатывается большое количество тепла, которое также работает на обогрев помещения, как и та тепловая энергия, которая выходит при непосредственном горении топлива. Таким образом, эти печи обладают несколькими преимуществами:

• высокая эффективность, по сравнению с обычными печами. КПД пиролизных конструкций может доходить до 95%, а это очень неплохо,
• длительный процесс горения. Это обусловлено и большой тепловой отдачей, и тем, что основная камера делается довольно большой. Поэтому в печь помещается довольно много дров. Это очень удобно с точки зрения эксплуатации — как правило, закладка топлива производится всего один раз в сутки,
• возможность регулировки процесса горения топлива. Вы можете контролировать подачу как первичного, так и вторичного воздуха. От этого зависит интенсивность горения дров и пиролизных продуктов. Таким образом, вы можете выставлять температурный режим обогрева в зависимости от текущих потребностей,
• экономия топливных ресурсов. Поскольку дрова в данном случае отдают максимальное количество тепла, их требуется меньше, чем для обычной печки,
• широкая область применения. Пиролизные печи можно использовать как в жилых помещениях, так и в хозяйственных, а также в бане и на улице,
• легкость изготовления. Вы вполне можете соорудить конструкцию самостоятельно. Конечно, простота варьируется от способа изготовления. Например, сделать печь из металла легче легкого, никаких особых навыков вам не понадобится, да и времени этот процесс займет немного. А вот кирпичное пиролизное сооружение делается дольше и физически тяжелее — как минимум, из-за веса блоков. Но все же любая из этих разновидностей доступна для самостоятельного изготовления, о чем будет рассказано ниже.

В качестве недостатка сооружения можно назвать, разве что, наличие определенных требований к качеству топлива. Влажные дрова здесь точно не будут востребованы, поскольку водяные пары сведут на нет всю эффективность печки — они будут активно мешать переработке выделяемых газов. Поэтому важен и изначальный подбор качественного топлива, и его правильное хранение.

Теперь вы знаете общий принцип действия печи, а также можете принять решение о ее необходимости. Конечно, можно приобрести конструкцию и в магазине. Но зачем, если ее вполне можно сделать самостоятельно, заодно потренировавшись в работе с металлом или кирпичом. Начнем, пожалуй, с первого варианта.

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

1. Дополнительный воздух поступает через отверстия забора воздуха
2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

• Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
• Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
• Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
• Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.
