Конструктив и детали
По конструкции полимерные колодцы делятся на следующие типы:
- Сборные. Их собирают непосредственно на месте монтажа по принципу соединения в паз. Сборные изделия имеют небольшой вес, и с монтажом можно справиться в одиночку.
- Монолитные (бесшовные). Удобный вариант обустройства питьевого колодца. Полимерная труба погружается внутрь водоносного слоя; она достаточно герметична, чтобы защитить воду от загрязнений.
- Сварные. Изготавливаются из полиэтилена, используются для канализации.

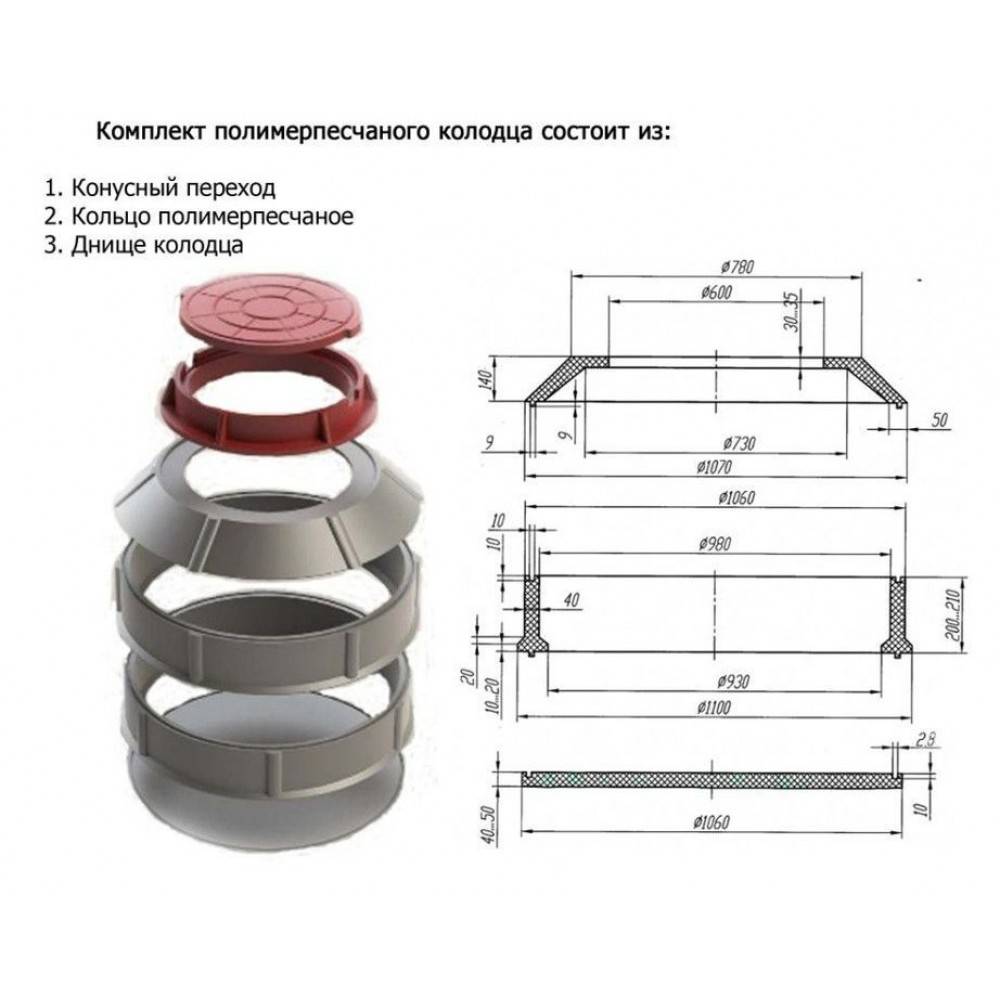

- Любой пластиковый колодец, вне зависимости от материала изготовления, включает одинаковый набор деталей:
- Днище. Прочная и толстая литая деталь. Дно бывает глухим, сквозным или лотковым (в последнем имеются направляющие для отведения потока).

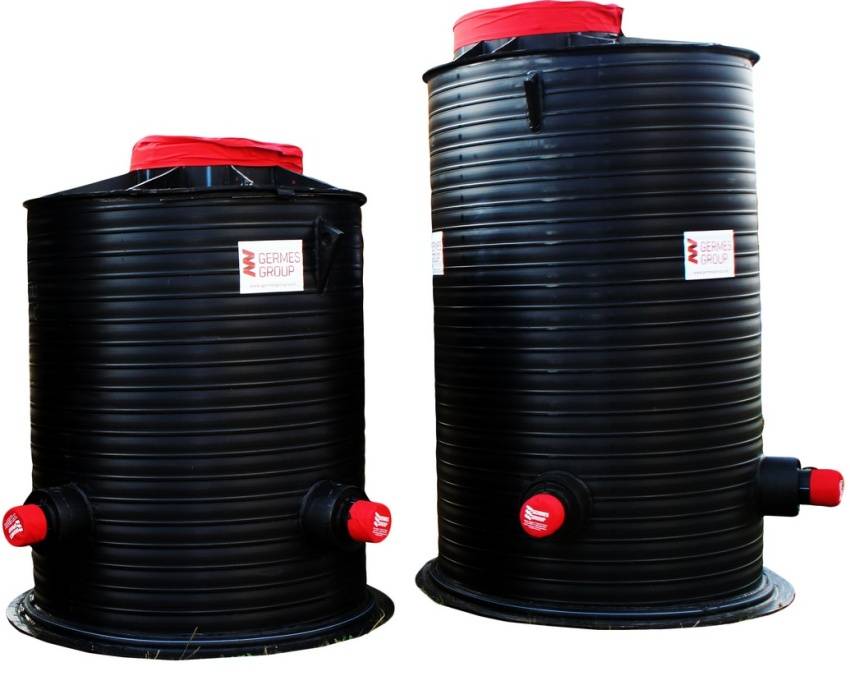

Устройство герметичного пластикового колодца Источник oboiman.ru
- Колодец (камера). Основной элемент в виде гладкой или гофрированной трубы большого диаметра с толстыми стенками.
- Люки, крышки. Внешний вид зависит от назначения. Глухой люк не дает мусору, грунтовым водам и осадкам попасть в колодезный ствол. В комплекте с ливневой канализацией используют решетчатые модели.
- Кольцо. Предназначено для регулирования высоты полимерного колодца.
- Кессон. Его используют для того, чтобы создать в насыщенном водой грунте водонепроницаемую рабочую камеру или для защиты скважины от загрязнений.
- Аксессуары. Горловины (присутствует чаще на смотровых колодцах), армированные ступени для колодцев.
Существуют более специализированные разновидности. Например, колодец для скважины имеет сравнительно небольшой диаметр корпуса. Дополнительно он оснащен гофрами, помогающими эффективно противостоять давлению грунта; устойчивости помогают и ребра жесткости.
Горловина – обязательная часть многих изделий Источник oboiman.ru
Размеры и цены пластиковых колец для канализации
Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.
Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.
Замковые модели пластиковых колец стоят дороже обычных
Ниже приведены таблицы цен канализационных колец из двух видов полимеров.
Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 21000 |
| 2000 | 25300 | |
| 2500 | 29400 | |
| 3000 | 38600 | |
| 1450 | 1500 | 34300 |
| 2000 | 40400 | |
| 2500 | 46200 | |
| 3000 | 52300 | |
| 1900 | 1500 | 47670 |
| 2500 | 63750 | |
| 2000 | 64300 | |
| 3000 | 71500 |
Цена колодезных колец из полипропилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 25117 |
| 2000 | 30000 | |
| 3000 | 33000 | |
| 2500 | 35000 | |
| 1450 | 1500 | 40750 |
| 2000 | 47600 | |
| 2500 | 54300 | |
| 3000 | 61200 | |
| 1900 | 2000 | 55500 |
| 1500 | 55700 | |
| 2500 | 74200 | |
| 3000 | 82700 |
Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы
Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.
Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.
Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.
Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»
Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.
Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
Обустраиваем колодец для питьевой воды
Виды конструкций
Конструкция может быть трех видов.
Сборная
— сборной, когда элементы монтируются на месте и по весу небольшие, что позволяет в одиночку решить проблему с водоснабжением. Такие колодцы собираются с соединением в паз без использования герметиков и других клеевых средств. Идеальный вариант для ограниченного бюджета. Кольца не высоки по стоимости, а монтаж очень легкий и не требует применения специальной техники;
Сварная
— сварной, требует определенных знаний, навыков в монтировании, умения пользоваться специальными инструментами и оборудованием. Но можно поступить проще и обратиться к специалистам. Стоимость такой конструкции небольшая, но монтирование обойдется в разы дороже. Элементы колодца доставляются на место по отдельности и соединяются с помощью сварки уже внутри скважины. Такой вариант обеспечивает отличную герметизацию и исключает просачивание дождевых вод;
Бесшовная
— бесшовной, то есть в скважину опускается уже готовая собранная конструкция. Вручную это сделать трудно. Отличается бесшовный вариант надежностью, если колодец не упадет с большой высоты на бок. Однако даже бетонные кольца в такой ситуации не отличаются прочностью.
Процесс монтирования

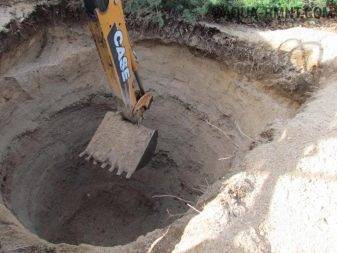

На плотном грунте яма для колодца вырывается по диаметру больше, чем кольца при максимально возможной глубине. Чтобы установить конструкцию, кольца свинчиваются с применением герметика и ставятся на место. Дно застилается подложкой из песка с камнями, а между кольцами и котлованом засыпается аналогичная смесь, но с добавлением щебня небольшой фракции.
Когда почва рыхлая или в ней много воды, используется иной способ. Грунт нужно вырыть на глубину первого кольца. После его установки и выравнивания, оно осаживается путем выбирания земли со дна. Только потом работа проводится с последующими элементами. Процесс более длительный по сравнению с первым вариантом и длится до получения требуемой глубины
Важно при этом правильно расположить фильтр на дне, и провести уплотнительные работы по периметру колодца с целью исключения выпирания элементов в случае промерзания. При таком методе часто используются бетонные якоря в самом низу ствола
Благодаря свойствам материала, конструкция способна выдержать даже замерзание воды.
Монтаж колодца для канализации кольцами можно выполнить за 20 минут. Основные моменты работы:
- — выкапывается яма глубиной, равной высоте всех колец плюс 30 см, чтобы в дальнейшем колодец не стал выше уровня земли;
- — опускается первое кольцо, выравнивается по уровню, дно засыпается песком и утрамбовывается;
- — опускается второе кольцо, снова ориентируясь на показатели уровня;
- — оставшиеся кольца можно монтировать без применения уровня;
- — когда монтаж закончен на слой песка засыпается гравий для большей устойчивости и фильтрации.
Устройство и монтаж
Монтаж пластиковых колец колодцев не является сложной задачей. Для устройства колодезных колец не нужно специализированной техники. Все стыки и швы продуманы заранее, в результате сборка не занимает много времени. Крышка и лестница для колодца из пластика делается заблаговременно по любым необходимым размерам.
Сам процесс монтажа колодезного кольца из пластика начинается с рытья ямы. Смотрите на фото и видео монтажа пластиковых колец. Она должна быть чуть больше чем диаметр колодца или колодезных колец. Дно ямы засыпается щебнем толщиной 15 см. На него уже идет монтаж пластикового колодца. Сверху идет установка лотковой части конструкции, и подсоединяются трубы. Швы колодезных колец нужно тщательно обработать с помощью герметики. На лоток делается монтаж самого пластикового кольца через резиновый уплотнитель и прижимается с помощью доски до щелчка.
Снаружи пластиковые кольца колодца засыпается песком, делается опалубка и заливается бетоном вся площадка. Для уплотнения зазора между горлышком и бетоном делается установка и монтаж смоляного каната. В завершение на пластиковый колодец устанавливается крышка. Более подробно о монтаже пластиковых колец можно усидеть на фото и видео.
Колодезные кольца из пластика могу не только устанавливаться на новых местах, а также их используют для восстановления или ремонта уже существующих бетонных колодцев. Старые конструкции могут удалять или оставлять на месте, если те не мешают монтажу пластиковых колец колодца.
Для герметичности соединений колодезных колец используются современные крепежные материалы и средства.
- Делают сварку с помощью экструдера. На фото и видео можно посмотреть более подробно про пластиковые кольца для питьевых колодцев.
- Применяют монтажную мастику хорошего качества для колодезных колец из пластика, хотя и цена у них побольше.
- Используют набор фитингов и резиновых уплотнителей разных размеров под пластиковые кольца колодца.
- При установке пластиковых колец в старый колодец зазоры между стенками заполняют бетоном.
Устройство и применение
Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.
Пластиковые колодцы для воды
В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:
Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.
Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.
Устройство пластикового канализационного колодца для воды
Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

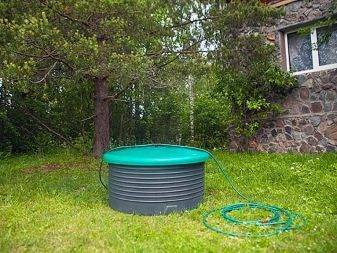

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.
Накопительный пластиковый колодец
В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

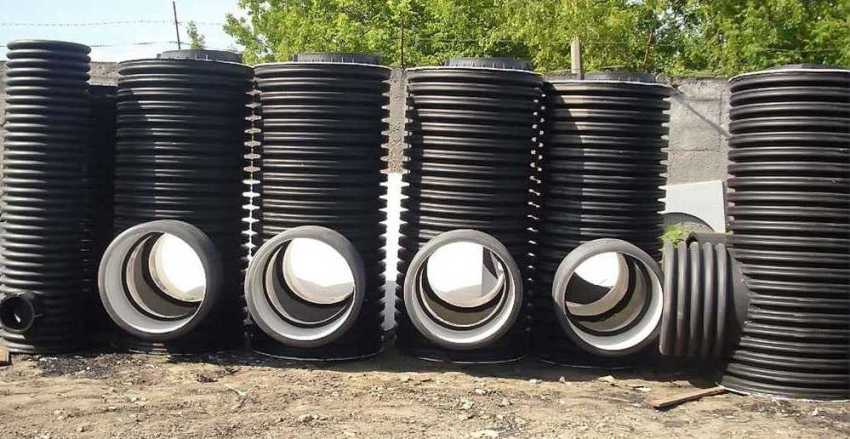

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.
Сварные пластиковые колодцы
Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.
Сборный пластиковый колодец
Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.
Бесшовные пластиковые колодцы

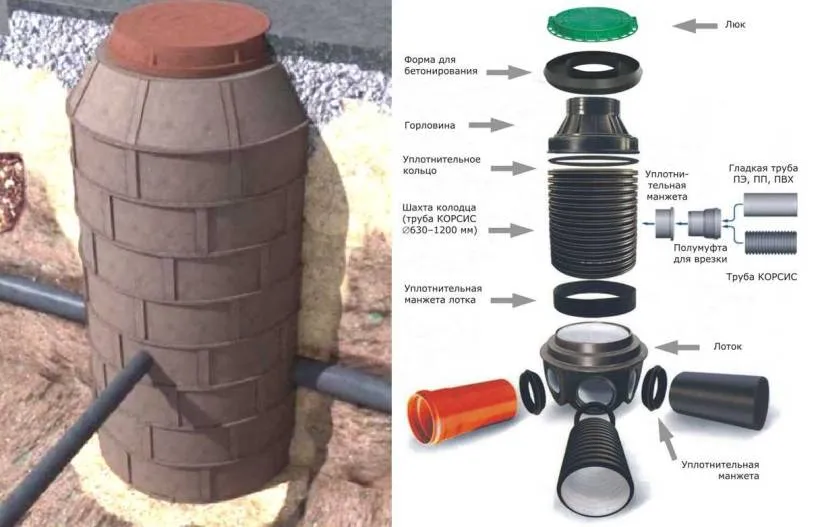

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.
К таковым относится:
- Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).
- Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.
- Горловина. Она присутствует в основном на смотровых пластиковых колодцах.
- Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.
Устройство пластикового колодца
Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.
Дополнительные изделия
Удобно, когда при отсутствии централизованного водопровода, появляется личный водопровод, чтобы не бегать с ведром к колодцу. Поэтому актуален вопрос установки насоса с регулятором давления, благодаря чему можно дома из крана пользоваться водой.
Для этого понадобятся трубы, которые своей стоимостью не нанесут существенного ущерба для семейного бюджета. Насос может быть глубинным или центробежным. В первом варианте подключается шланг, который проводится домой, а сам аппарат опускается с помощью троса на дно колодца. Сегодня существует возможность управлять насосом, находясь в доме, отзывы положительные.
Центробежные модели стоят обычно в подвалах дома, и к ним проводится шланг большого диаметра для забора воды.
На сегодняшний день применение в качестве автономного водоснабжения частного дома пластикового колодца – это современное решение. Конструкция удобна в монтаже, отличается большим сроком службы, а стоимость быстро окупается.
( 3 оценки, среднее 1 из 5 )
Олег Сомов/ автор статьи
Технические характеристики
Существует несколько областей применения пластиковых колец для колодцев. Среди них можно выделить несколько основных сфер эксплуатации:
создание дренажных систем и коллекторов, для таких конструкций приобретается продукция, имеющая гладкие стенки, благодаря которым исключается скопление и оседание ила и загрязнений на основании;
- специализированные переливные системы, за счет которых появляется возможность снизить уровень потока жидкости;
- смотровые колодцы, основной задачей которых является контроль исправности функционирования системы;
- полимерные изделия применяют для создания канализационных колодцев;
- кольца используются для обустройства системы внутренней канализации на промышленных предприятиях;
- помимо создания новой конструкции, с помощью пластиковых колец выполняется ремонт уже действующих скважин;
- чаще всего подобная продукция используется для обустройства питьевых скважин.
Последняя разновидность колодцев может сооружаться при помощи нескольких видов конструкций из пластиковых колец. К ним относятся сборные системы, сварные изделия и бесшовные конструкции.
Монтаж сборных колодцев происходит непосредственно на месте расположения будущего колодца, такие изделия отличаются небольшой массой. Для выполнения подобных работ нет необходимости в привлечении специализированной бригады рабочих и использовании спецтехники.
Собирается сборная система при помощи пазов, обеспечивающих фиксацию элементов друг с другом. В каких-либо дополнительных средствах обработки стыков она не нуждается. Стоимость таких изделий небольшая, что объясняет популярность этой модели. Для того чтобы избежать засорения, к такой конструкции дополнительно понадобится глухая либо решетчатая крышка.
Сварные пластиковые кольца отличаются от первого типа системы более сложным монтажом. Такие питьевые колодцы обустраиваются при помощи специального инструмента и приборов, кроме того, потребуется помощь опытных мастеров. Сварные кольца тоже доступны по стоимости, однако работы по монтажу могут стоить довольно дорого. Сварка элементов системы происходит поэтапно непосредственно внутри колодца, благодаря чему обеспечивается высокий уровень герметичности системы.
Бесшовные колодцы из пластика представляют собой уже готовую к монтажу конструкцию, которую погружают в источник в неизменном виде. Среди всех вышеперечисленных продуктов такая конструкция будет наиболее герметичной и прочной, однако стоить будет дороже. Помимо более высокой стоимости, систему бывает сложно погрузить в скважину.
Однако бетонные конструкции также подвержены разрушению в результате падения.
Перед тем как приступать к монтажу колодцев из ПВХ колец, нужно выполнить гидрогеологический мониторинг, который поможет определить глубину залегания воды, а также тип грунта, который присутствует на данной местности.
Установка колец может выполняться двумя способами:
- открытым;
- закрытым.
В первом случае предварительно создается шахта, диаметр которой должен быть больше, чем аналогичный параметр пластикового изделия. Дно скважины засыпается щебнем, который обеспечит фильтрацию воды, после чего можно приступать к спуску колец.
Второй способ предполагает рытье котлована на глубину около метра, установку туда конструкции из пластика, после чего необходимо будет продолжать выбирать из шахты грунт. Такой метод эффективен при проведении работ с рыхлой почвой, когда есть риск, что грунт, в ходе выкапывания шахты сразу на полную глубину, будет осыпаться.
Преимущества и недостатки
Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:
- Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
- Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
- Высокая герметичность создаваемой конструкции.
- Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
- Кольца легко сверлятся, что упрощает подключение трубопровода.
- Срок службы конструкции составляет не менее 50 лет.

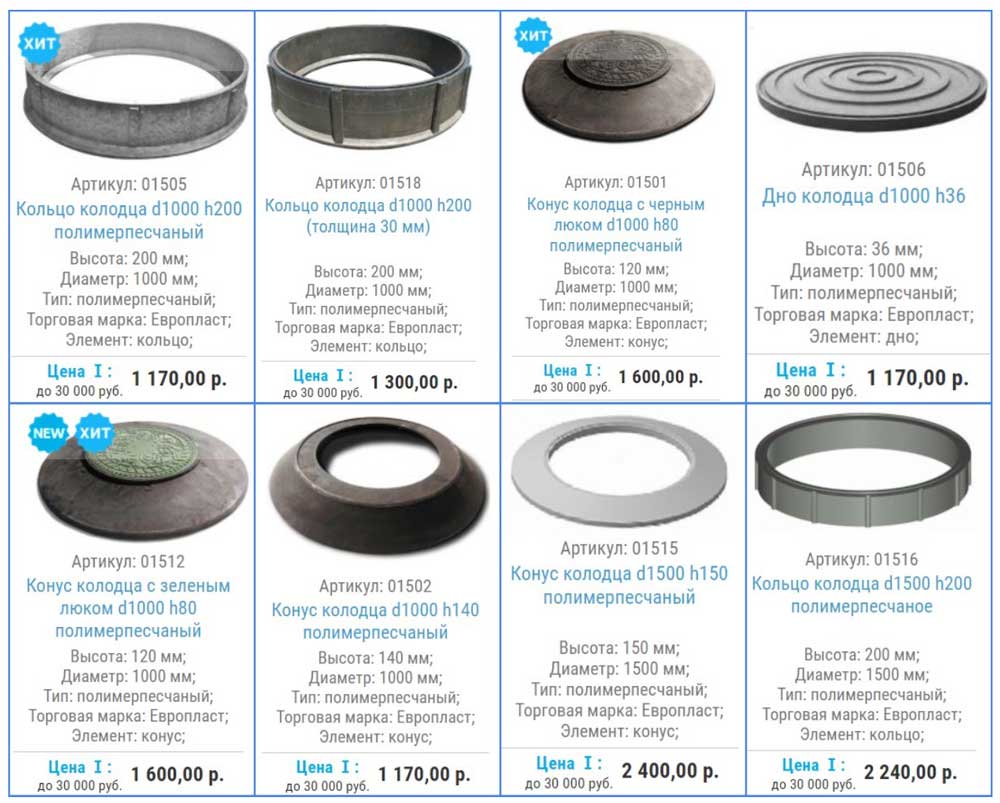

Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:
| Параметр | Полимерпесчаные кольца | ЖБ кольца |
|---|---|---|
| Транспортировка и монтажные работы | Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную. | Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор. |
| Стыковка | Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации. | Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков. |
| Морозостойкость и влагостойкость | Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания. | Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение. |
| Химическая стойкость | Композитный материал выдерживает воздействие многих видов агрессивных веществ. | В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец. |
| Технологичность | Материал легко поддается сверлению обычным бытовым инструментом. | Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями. |

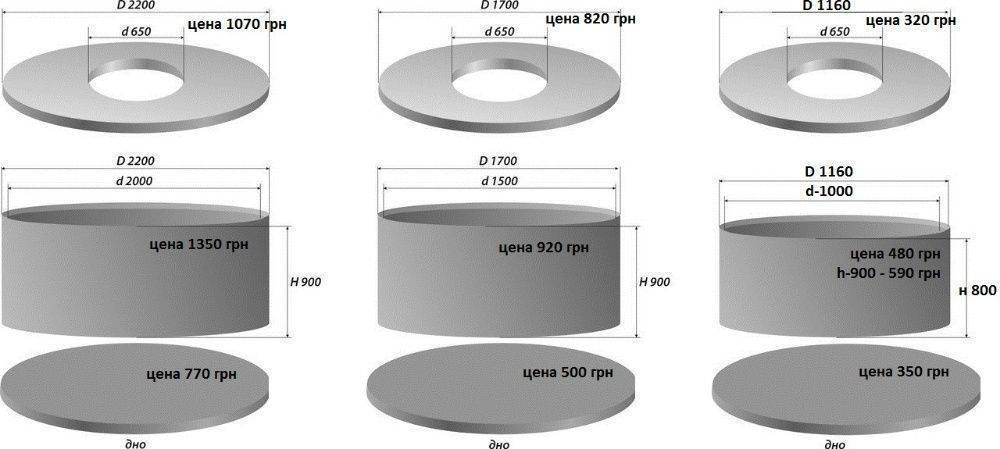

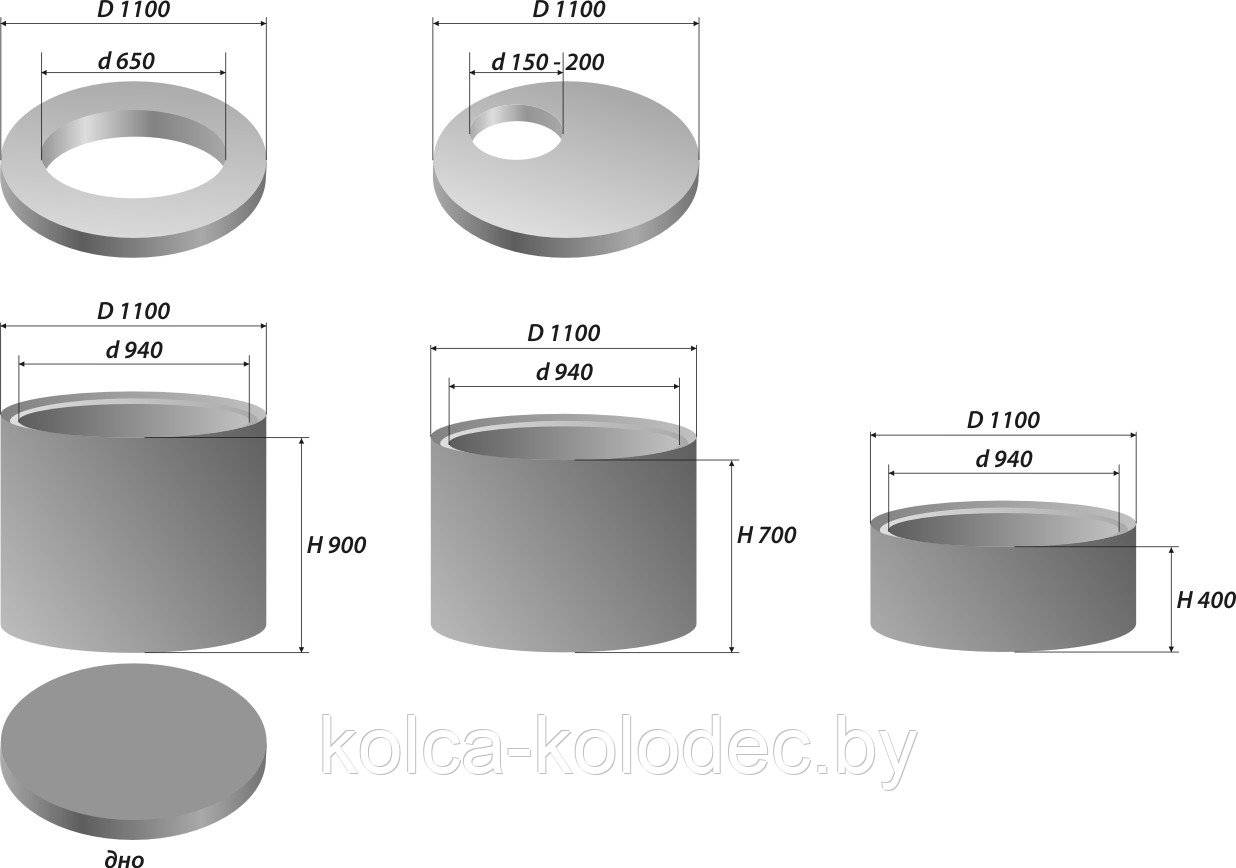

Размер бетонных колец

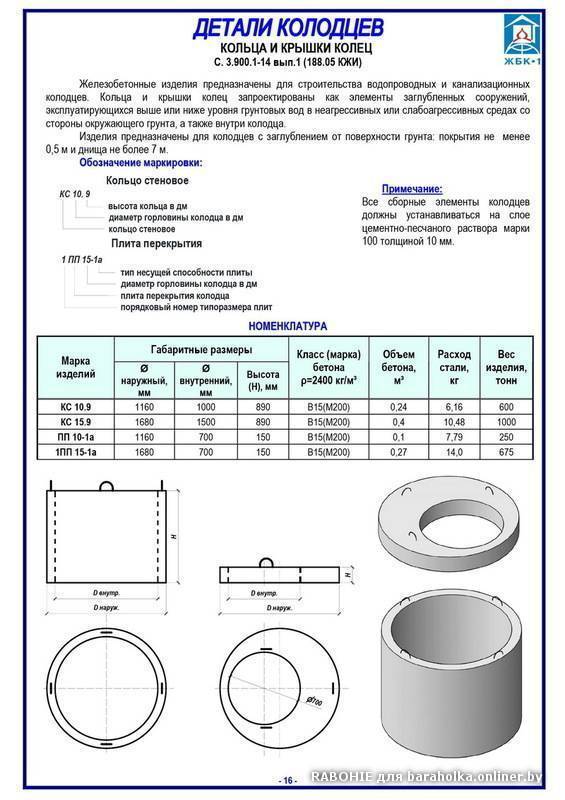

Заводы железобетонных изделий выпускают бетонные кольца, в основном, для сооружения тоннелей для коммуникационных сооружений, колодцев, но в силу свойств, описанных выше, эти изделия отлично подходят и для обустройства септиков. В продаже можно найти кольца с различным диаметром, и именно к выбору этого показателя необходимо отнестись со всей тщательностью.

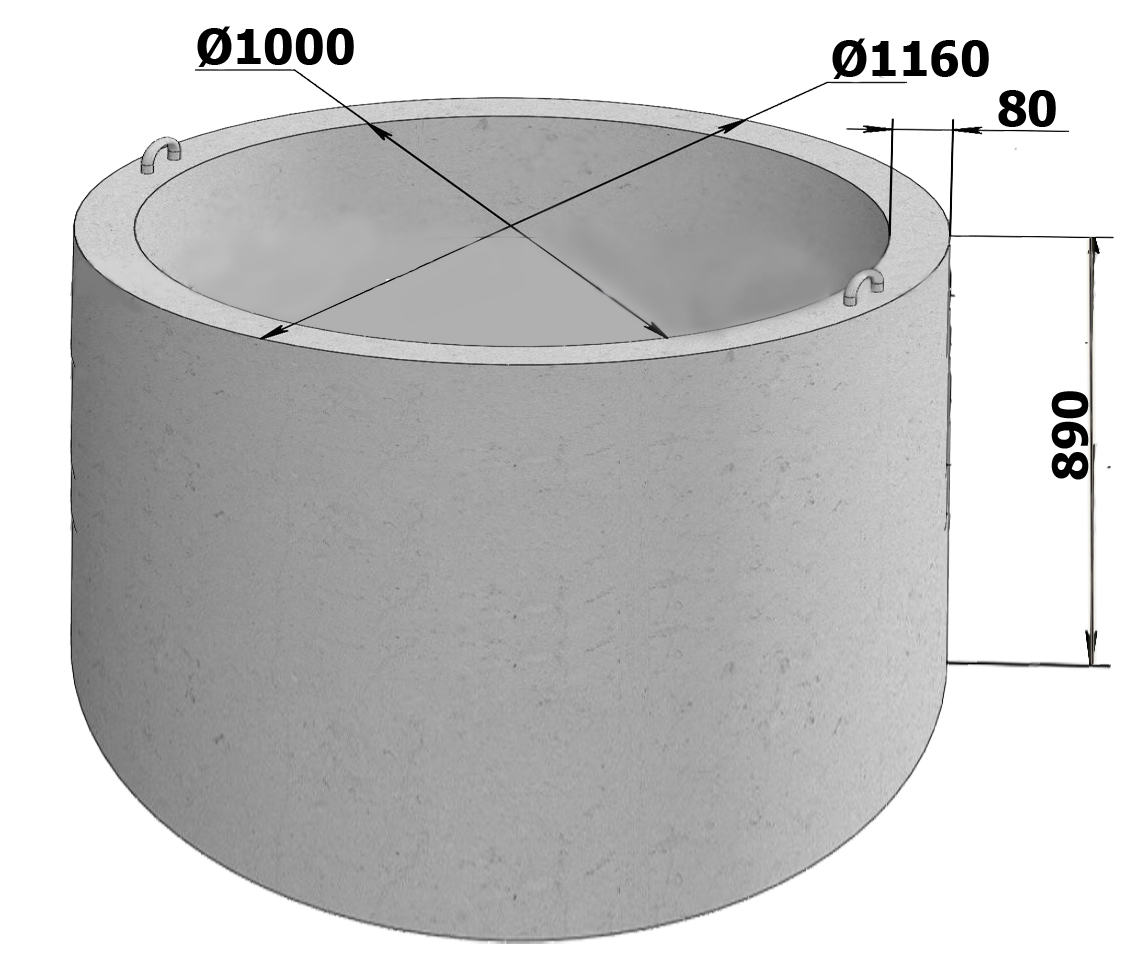

Типовая высота бетонных колец составляет 90 и 100 см, толщина стенок колеблется от 6,5 до 11,5 см. Диаметр может быть следующим:
- 70 см;
- 80 см;
- 100 см;
- 120 см;
- 150 см;
- 200 см;
- на заказ многие производители бетонных колец могут создать изделие с другим необходимым диаметром.
Обычно используют кольца с диаметром в 1 м, а такой выбор продиктован массой доводов. Благодаря таким кольцам можно создать емкий и отвечающий всем требованиям септик, содержимое которого летом не будет засыхать, что вполне возможно, когда выбраны кольца большего диаметра. Последствием может стать образование на дне и стенках септика природного кольматанта, достаточно твердого вещества, которое не так просто удалить. Для того, чтобы избавиться от него, придется воспользоваться ломом или отбойным молотком, ведь если не предпринимать никаких действий, то емкость септика будет постепенно снижаться.
В каждом отдельном случае нужно проводить расчет емкости септика, анализировать количество сточных вод, частоту их образования и т.д.
Специалисты не рекомендуют использовать для сооружения септика больше 4-5 колец, чтобы сохранить герметичность конструкции. Если необходимо соорудить более емкий септик, то уж лучше выбрать кольца с чуть большим диаметром.
Возникает логичный вопрос по поводу того, какого же объема должен быть септик. Так, считается, что он должен вмещать трехдневное количество сточных вод. В то же время один человек за сутки в среднем сбрасывает 200 литров сточных вод. Вот и получается, что если на даче пребывает семья из четырех человек, то объем септика должен быть не менее 4*200*3=2400 л.
При выборе бетонных колец важно обратить внимание и на то, снабжены ли они специальными петлями для удобства установки их техникой. Кроме того, на кольцах могут быть и замки, которые соединяют две соседние детали, и позволяют получить максимально герметичную конструкцию, не наносящую вред окружающей среде. Но за такой бонус придется доплатить, ведь кольца, оборудованные замками, стоят немого дороже
Но за такой бонус придется доплатить, ведь кольца, оборудованные замками, стоят немого дороже
Но за такой бонус придется доплатить, ведь кольца, оборудованные замками, стоят немого дороже.
Для нижней части септика лучше приобрести кольцо с дном, чтобы упростить себе работы по гидроизоляции. При обустройстве самого септика сложно обойтись своими силами, хотя есть вариант, предусматривающий постепенное подрывание земли под кольцом и погружение колец один за другим в яму, но это сложно и длительно. Гораздо быстрее привлечь специальную технику, но перед этим нужно будет вырыть колодец, продумать подъезд техники на участок, а в процессе установки внимательно следить за тем, чтобы кольца не повредились.
Облегчить себе задачу можно, если воспользоваться услугам профессионалов, которые выполнят все работы «под ключ» в максимально короткие сроки. Специалисты помогут определить лучшее место для расположения септика с учетом множества факторов, подготовят место под септик, доставят бетонные кольца и выполнят их правильный монтаж и гидроизоляцию всей конструкции, а потом и подключат канализацию. Все работы по расчету и монтажу проводятся оперативно и качественно, что подтверждают многочисленные отзывы клиентов.
