Расшифровка обозначения аббревиатуры
Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.
Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.
О том какой вес плит перекрытия пустотных, указано в данной статье.
Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.
Как изготовить перекрытия между этажами в частном доме, описано в данной статье.
Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.
Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.
О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.
На видео рассказывается о маркировке плит перекрытия:
При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные. Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ
К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку
Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки
При выборе таких плит также необходимо обращать внимание на их размеры и маркировку
О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.
Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.
Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.
Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.
Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.
5 Технические требования
5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м).
5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.
5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.
5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации в зависимости от требуемой огнестойкости здания.
__________________
На территории Российской Федерации действует СП 112.13330.2012* “СНиП 21.01-97 Пожарная безопасность зданий и сооружений”.
* Вероятно, ошибка оригинала. Следует читать: СП 112.13330.2011. – .
Предел огнестойкости плит указывают на рабочих чертежах.
5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.
Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.
Категория нижней потолочной бетонной поверхности плит – А2, A3 по ГОСТ 13015.
5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации, приведены в таблице 3.
___________________
На территории Российской Федерации действует СП 51.13330.2011 “СНиП 23-03-2003 Защита от шума”.
Таблица 3
Тип плиты | Средняя плотность бетона плиты, кг/м | Толщина, мм | Значение индекса, дБ | |
изоляции воздушного шума плиты | приведенного уровня ударного шума под плитой | |||
1П | 1800-2500 | 120 | 46-49 | 88-84 |
2П | 2200-2500 | 160 | 51-52 | 83-81 |
1ПК | 2200-2500 | 220 | 51-52 | 85-84 |
1600-2000 | 220 | 48-50 | 87-86 | |
2ПК | 2200-2500 | 220 | 52-53 | 82-81 |
Примечания 1 Для плит типа ПБ параметры изоляции воздушного шума устанавливают в зависимости от формы и размеров пустот. 2 Приведенный уровень ударного шума под плитой принят по результатам экспериментальных исследований. |
5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.
5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.
Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа плиты и габаритных размеров – конструктивные длину и ширину.
Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину – в сантиметрах.
Во второй группе указывают:
– значение расчетной нагрузки в килопаскалях,
– класс напрягаемой арматуры – для предварительно напряженных плит.
Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой “Л”.
В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит – строчными буквами или арабскими цифрами.
Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (Aт-V):
1ПК 60.15-4,5А800
То же для плиты, изготовляемой из легкого бетона:
1ПК 60.15-4,5А800Л
То же для плиты, опираемой по трем сторонам:
1ПК 60.15-4,5А8003
То же для плиты, опираемой по четырем сторонам:
1ПК 60.15-4,5А8004
Примечание – Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.
Прогибы плит перекрытий
Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.
Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.
Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.
Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье
Пустотные плиты перектырия – один из самых востребованных видов ЖБИ. Однако, когда дело доходит до выбора какие плиты купить, многие строители теряются. Действительно, как же разбраться в том, какую плиту перекрытия выбрать, как разобраться во всех этих различных цифрах и буквах и научиться правильно их читать?

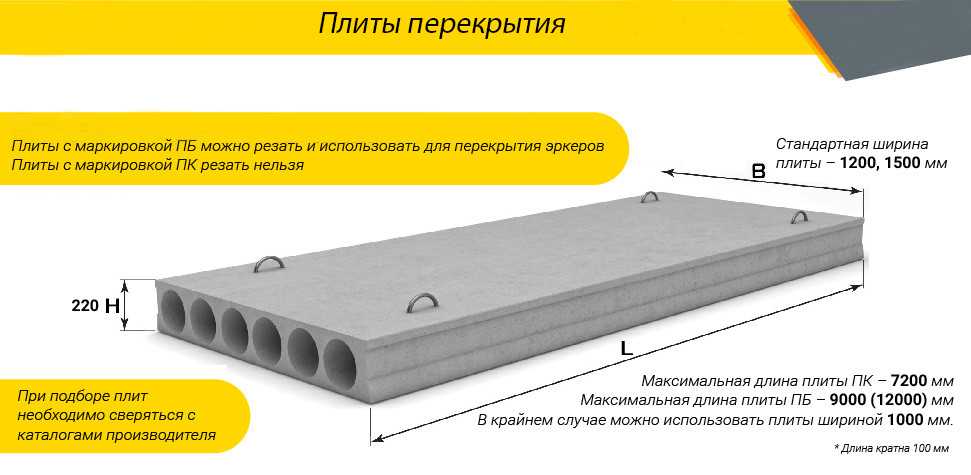

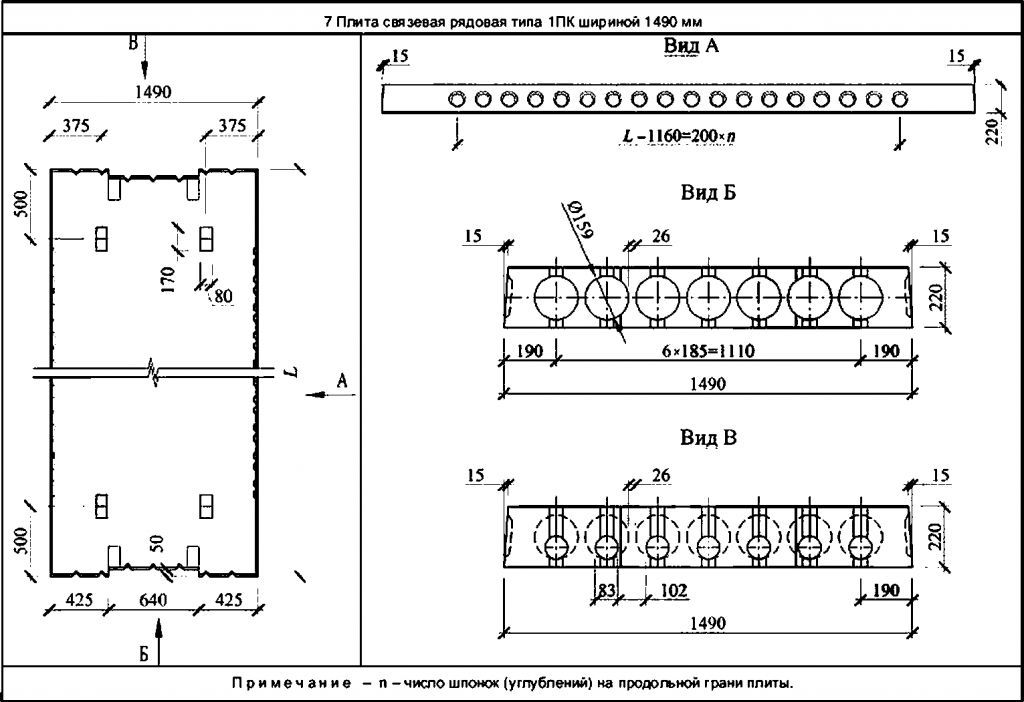

Плита перекрытия многопустотная ПК
ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливаются методом пропаривания в металлических формах и, как правило, армируются предварительно напряженной арматурой.
Размеры и нагрузка плиты зашифрованы в маркировке плиты, к примеру ПК 58-10-8 :
- 58 – это длинна в дециметрах, 5 метров и 80 сантиметров.
- 10 – ширина в дециметрах, 1 метр.
- 8 – это нагрузка, которую нужно умножить на 100; таким образом, это плита 5 метров 80 сантиметров длинной, 1 метр шириной и нагрузка, которую способна выдержать плита, равна 800 кг на метр квадратный.
Высота у плит одинаковая – 22 сантиметра. Пустоты имеют круглую форму, диаметром 159 мм. Допускаются небольшие отклонения в размерах до 2 см., согласно ГОСТ 9561-91, пункту 1.3.10.
Плиты ПК необходимо выбирать согласно проекту вашего дома, или доверить выбор плиты профессионалам. Если же все таки решили сделать выбор сами, то необходимо точно просчитать площадь, которую необходимо перекрыть. Нагрузка 800 кг на м2 подходит для обычных малоэтажных жилых домов, если на плите будут находиться тяжелые предметы (камины, джакузи итд), то следует выбрать плиты более высокой нагрузки – 10, 16 (1000 и 1600 кг/м2).
Плита перекрытия многопустотная ПБ
Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.
В чем же разница?
Плиты ПК изготавливаются более традиционным способом: в опалубке с шагом, кратным 300 мм. Плиты ПБ — продукт современных строительных технологий. Они изготавливаются непрерывным способом, поэтому длина конструкции может быть заданной: от 1,8 м до 9 м. Шаг ПБ — кратный 10см. Поскольку ПБ завершаются специальной разглаживающей машиной, их вид — более эстетичный, ровный. На них отсутствуют трещины от напряжения бетона. Кроме того, безопалубный метод производства помогает снизить вес конструкции на 5%. Плиты ПБ можно распилить, при необходимости, под углом 45 градусов, когда нужно перекрыть эркеры. Все это делает плиты ПБ более удобными для строительства. Кроме того, плиты ПБ, длина которых — до 9 метров, оснащены, как и плиты ПК, специальными петлями для удобного перемещения и монтажа.
Преимущество плит ПК отмечается тогда, когда необходимо проделать отверстия для внутридомовых коммуникаций. Диаметр пустот в плитах, а также их круглая форма позволяют беспрепятственно проводить монтаж труб. Пустоты плит ПБ не приспособлены к установке коммуникаций — для того, чтобы провести трубы приходится ломать ребра между несколько вытянутыми по форме пустотами. Различия между плитами ПК и ПБ практически незаметны, если речь идет о малоэтажном строительстве, например, строительстве загородного дома. Поэтому в частном строительстве активно используется и один, и другой вид плит.

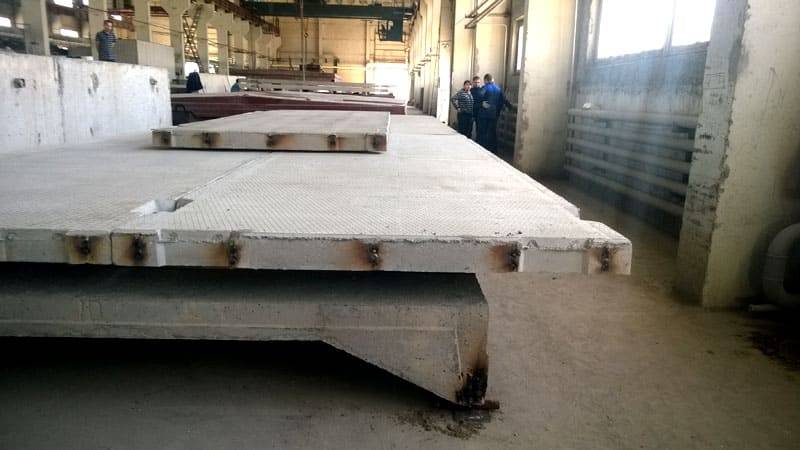

Что собой представляют ребристые плиты, их основные характеристики

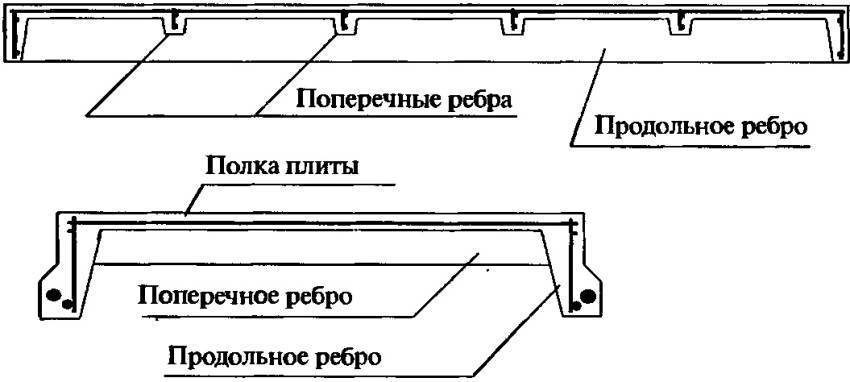

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями
Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

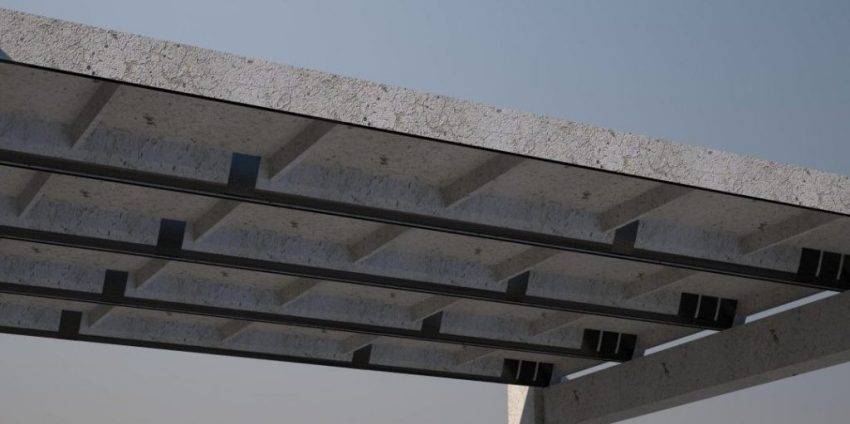

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:
| Размеры (длина, ширина), мм | Толщина, мм | Вес, кг |
| 1170х390 | 90 | 65 |
| 1370х390 | 76 | |
| 1570х390 | 87 | |
| 1770х390 | 100 | |
| 2370х390 | 120 | 154 |
| 2570х390 | 167 | |
| 2970х390 | 150 | 197 |
| 3170х390 | 206 | |
| 3370х390 | 227 | |
| 3570х390 | 240 |
В чем отличия ПБ от ПК?
| Отличительные качества | Марка плиты | |
| ПБ | ПК | |
| Технология производства | Безопалубочный метод | Опалубочный метод |
| Максимальная длина | 10,8 м | 7,2 м |
| Несущая способность | Плиты такого вида по своей несущей способности варьируются от 300 до 1500 кг на метр квадратный. | Имеется стандартное значение несущей способности на уровне 800 кг/м2. Однако встречаются экземпляры с показателями до 1300 кг/м2. |
| Состояние поверхности | Благодаря передовой технологии изготовления, без применения опалубки, поверхность плиты остается достаточно гладкой, что уменьшает расходы на отделочные работы. | Изделие получается неровным, приходится производить дополнительные траты на отделочные работы. |
| Армирование | Армирование делается из напряженной арматуры. | Армирование применяется для плит с длиной более 4 метров. |
| Резка | Рекомендуется проводить процедуру резки только на заводе. | |
| Применяем бетон | Для изготовления используют марки бетона от М400 до М500. | Для изготовления используют марки бетона от М200 до М400. |
Плиты перекрытия размеры цены в московской области
| Так как все плиты перекрытия производятся согласно строгим стандартам ГОСТа, они производятся из бетона высшей марки; |
| Такие плиты отлично подойдут для строительства в суровых климатических условиях нашей страны, ведь плиты перекрытия серия не боятся воздействий аномальных температур или их перепадов; |
| Также немаловажным фактором выбора является противостояние сжатию. У представленных плит перекрытия очень низкий процент сжатия, что гарантирует вам долговечность материала; |
| Стандартной толщиной плит считают 0,22-0,31 метра. |
С каждым производителем наш торговый дом ССК работает напрямую, а значит, у нас самый широкий выбор плит перекрытия и лучшая стоимость поит перекрытия на всем строительном рынке. Остались вопросы или хотите получить профессиональную консультацию? Смело звоните по номеру телефона, указанному на сайте, или оставьте заявку на обратный звонок и наши менеджеры с удовольствием помогут вам и рассчитают стоимость доставки до вашего строительного объекта. Ждем ваших звонков!
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.
Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

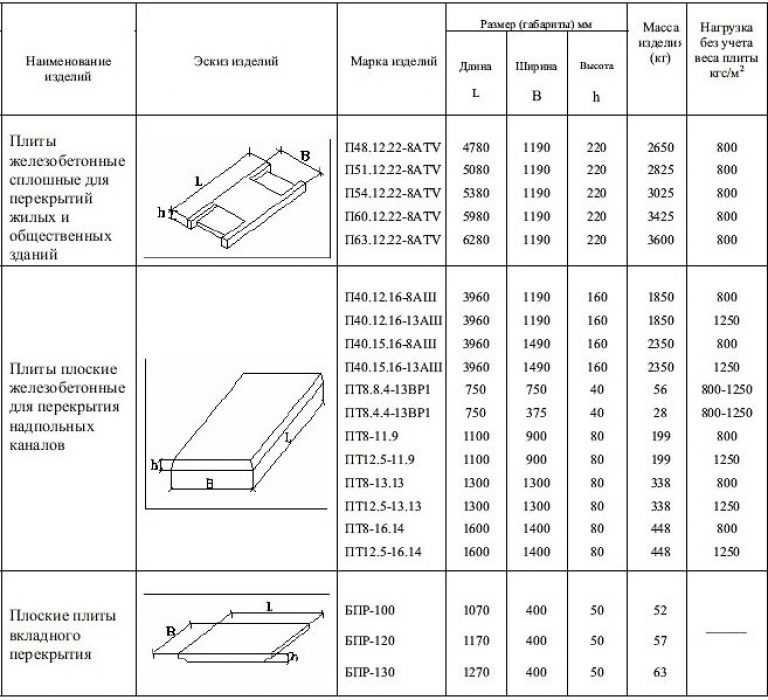

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

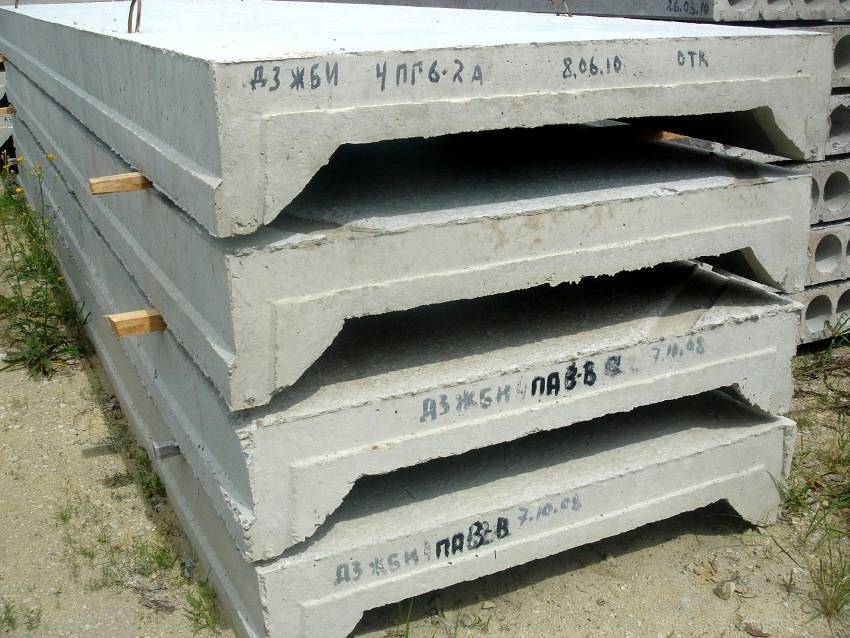

Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка
В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.
Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
