Как подключить гидроаккумулятор в систему водоснабжения

Как подключить гидроаккумулятор к погружному насосу — Жми

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Схема подключения гидроаккумулятора для систем водоснабжения

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение .

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Гидроаккумулятор для системы водоснабжения в доме: настройка, схемы подключения, регулировка давления Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Спрашивайте, я на связи!

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

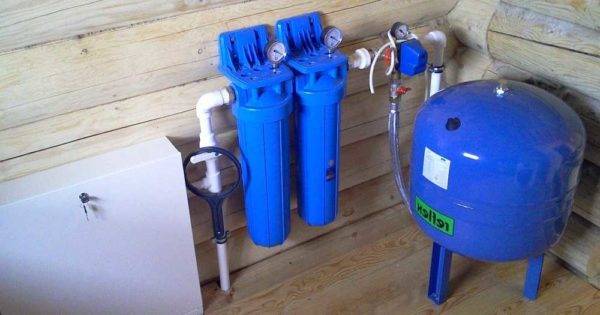

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Зачем нужен гидробак

Помимо стратегического запаса жидкости гидробак позволяет решить следующие проблемы:

1. Исключает пагубные последствия гидроударов. Подача воды производится дозировано, напор не меняется, скачков давления нет.
2. При включении водяного насоса компенсируется нагрузка на рабочие узлы водопровода, подключенного к системе оборудования и бытовую технику.
3. Электрический насос, качающий воду из колодца или скважины, включается реже, что экономит расход электроэнергии.
4. Подключение гидроаккумулятора позволяет пользоваться водой даже при отключении электроснабжения дома, района или улицы.

Имеющегося запаса воды хватит, чтобы провести профилактику насосной станции, почистить фильтры, отремонтировать оборудование.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

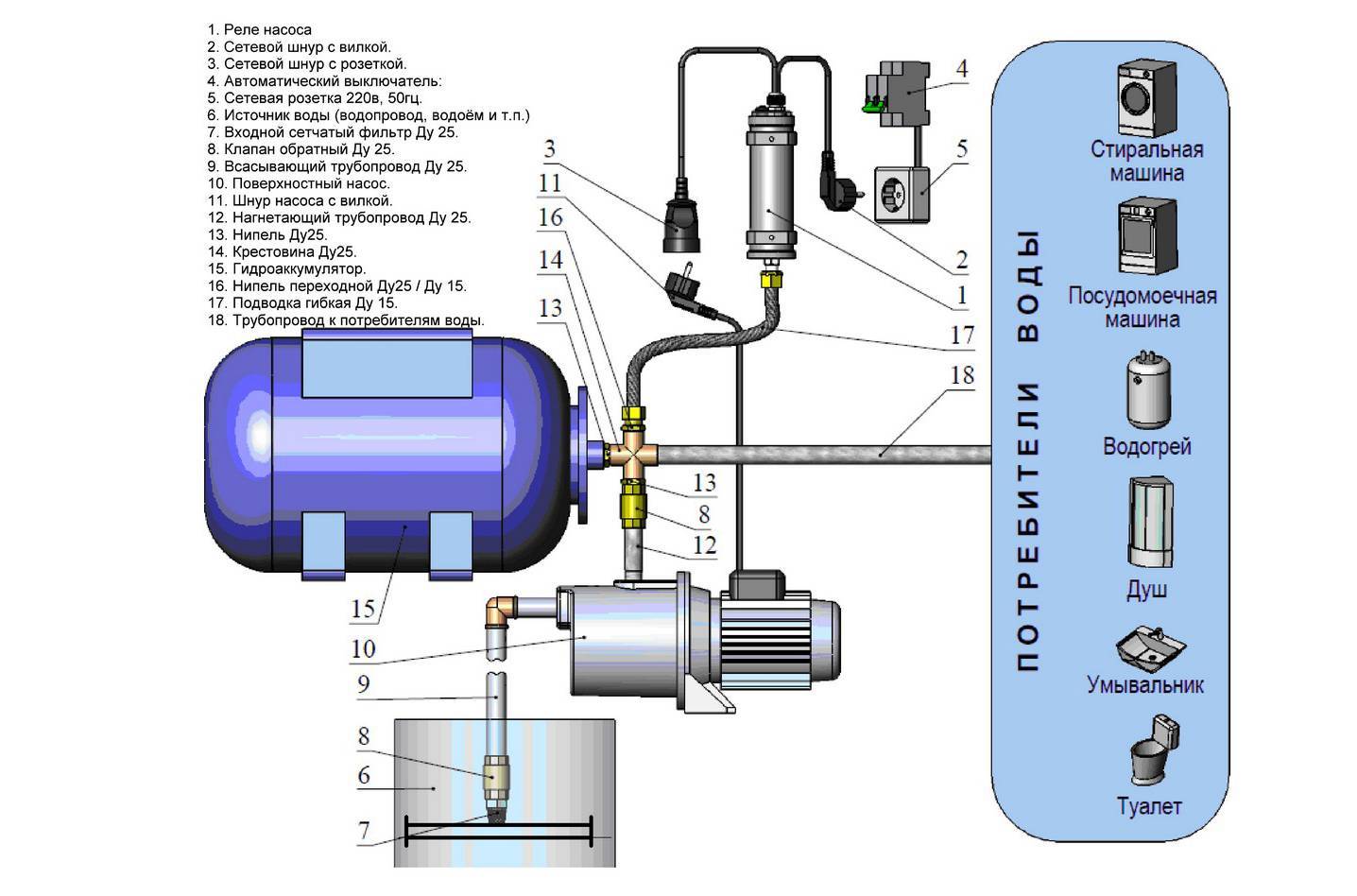

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

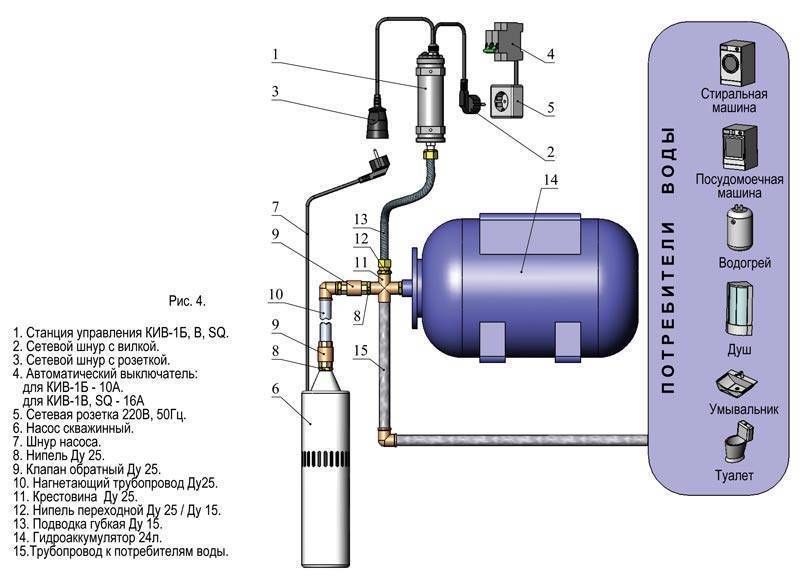

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Схема водоснабжения

В качестве основы можно взять любую из доступных ныне схем водоснабжения. Они могут отличаться по внешнему виду, наличию каких-либо элементов (в частности, гидроаккумулятора) и другим особенностям. Но главной характеристикой остается способ включения потребителей, где существует всего 2 варианта схемы:

1. С последовательным подключением потребителей.
2. С параллельным подключением потребителей.

Первый вариант можно применять для обустройства схемы водоснабжения в небольшом загородном доме с небольшой площадью и количеством потребителей. Дело в том, что схема последовательного подключения предусматривает, что водопровод будет идти от одного потребителя к другому. Это значит, что сначала от источника жидкость будет идти, например, к ванне, а после этого к туалету и т.д.

Недостатком такой схемы является то, что при работе с первыми 2-3 узлами, в последнем практически не будет давления. А вот преимуществом является простая система подключения. Вначале от источника водопровод подключается к первой точке потребления и устанавливается тройник, от которого трубопровод будет идти к следующим потребителям.

Параллельная схема имеет несколько другую конструкцию. В ней обязательно присутствует такой элемент, как коллектор, и от него уже прокладываются трубы к каждой точке потребления. Данный вариант является более эффективным, но и обустроить его сложнее.

Стоит отметить, что обе схемы подключения могут быть выполнены как от центральной системы подачи воды, так и от автономной. Это значит, что в качестве источника может выступать скважина или даже колодец.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Опубликовано 02.06.2020 Обновлено 24.02.2022 Пользователем admin

Подбор оптимальных параметров давления воздуха

При решении задачи, как подключить погружной насос к гидроаккумулятору, следует знать, для нормальной работы бытовых приборов рекомендуется поддерживать давление в пределах 1,4-2,8 атмосфер. Сохранность мембраны обеспечивается при условии превышения давления в системе водоснабжения на 0,1-0,2 атмосфер, чем давление в мембранном баке.

Реле давления работает в тандеме с гидробаком, поэтому когда выполняется регулировка реле давления, выставляют значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

Стоит отметить, что подобные расчеты можно применять при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использования при расчетах следующей формулы:

V = (H_max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H_max – уровень расположения самой высокой точки водоразбора.

Выполняя расчеты, нужно учитывать технические характеристики подключенных сантехнических и бытовых приборов. Полученный результат не должен быть выше рекомендованных производителем значений. В противном случае оборудование на кухне или в ванной комнате может просто выйти из строя.

Обвязка гидроаккумулятора в частном доме должна включать следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Клапан обратного хода.
• Манометр.

Что касается последнего элемента, то он не является обязательной частью системы. Манометр можно установить при выполнении тестовых замеров давления в системе.

Схема подключения гидроаккумулятора к скважине выглядит следующим образом:

• С помощью одного вывода в 1 дюйм к патрубку гидроаккумулятора присоединяют штуцер.
• К двум выводам по 0,25 дюйма подключают манометр и реле давления.
• Еще два вывода по 1 дюйму предназначены для подключения трубы от насоса и разводки к точкам водоразбора.
