Как подключить светодиодную ленту

Разрезание светодиодной ленты

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем  в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку

Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Как подключить одноцветную ленту

Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.

Как подключить несколько светодиодных лент

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!

Подключение двух одноцветных лент

Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.

Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.

Соединение двух светодиодных цветных лент

Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Способы подключения диодной ленты

Подключить LED ленту можно двумя способами:

1. Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
2. Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.

Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.

Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.

Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.Единственным различием в данном случае будет количество использующихся проводов.Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.Есть два варианта – использовать специальные коннекторы, либо паять.Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное – не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Как подключить перестраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

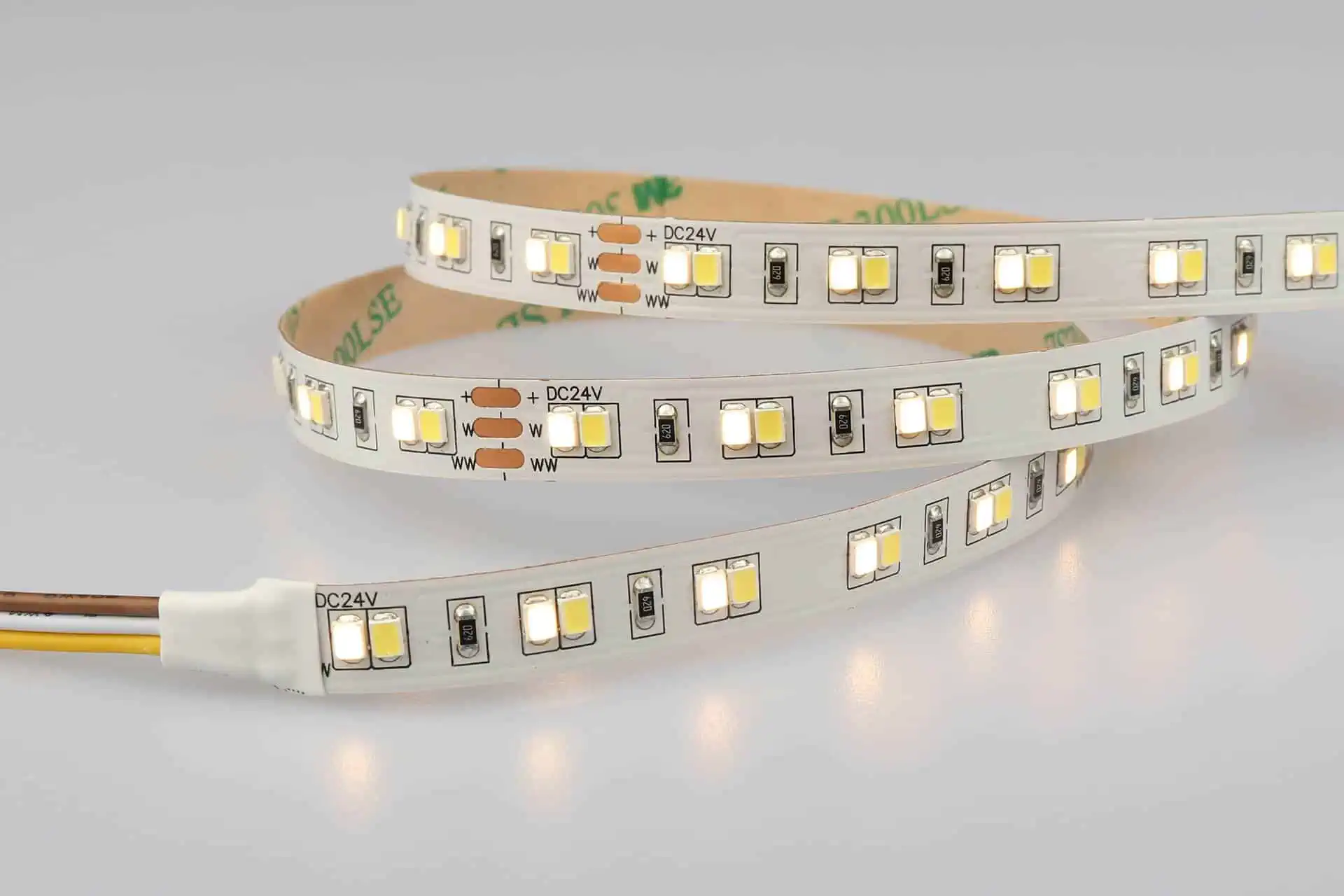

регулируемая белая светодиодная лента

В большинстве случаев диммируемые блоки питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет DT8 протокол для поддержки настраиваемых светодиодных лент белого, RGB, RGBW и RGBCCT.

DALI DT8 настраиваемый драйвер белого светодиода

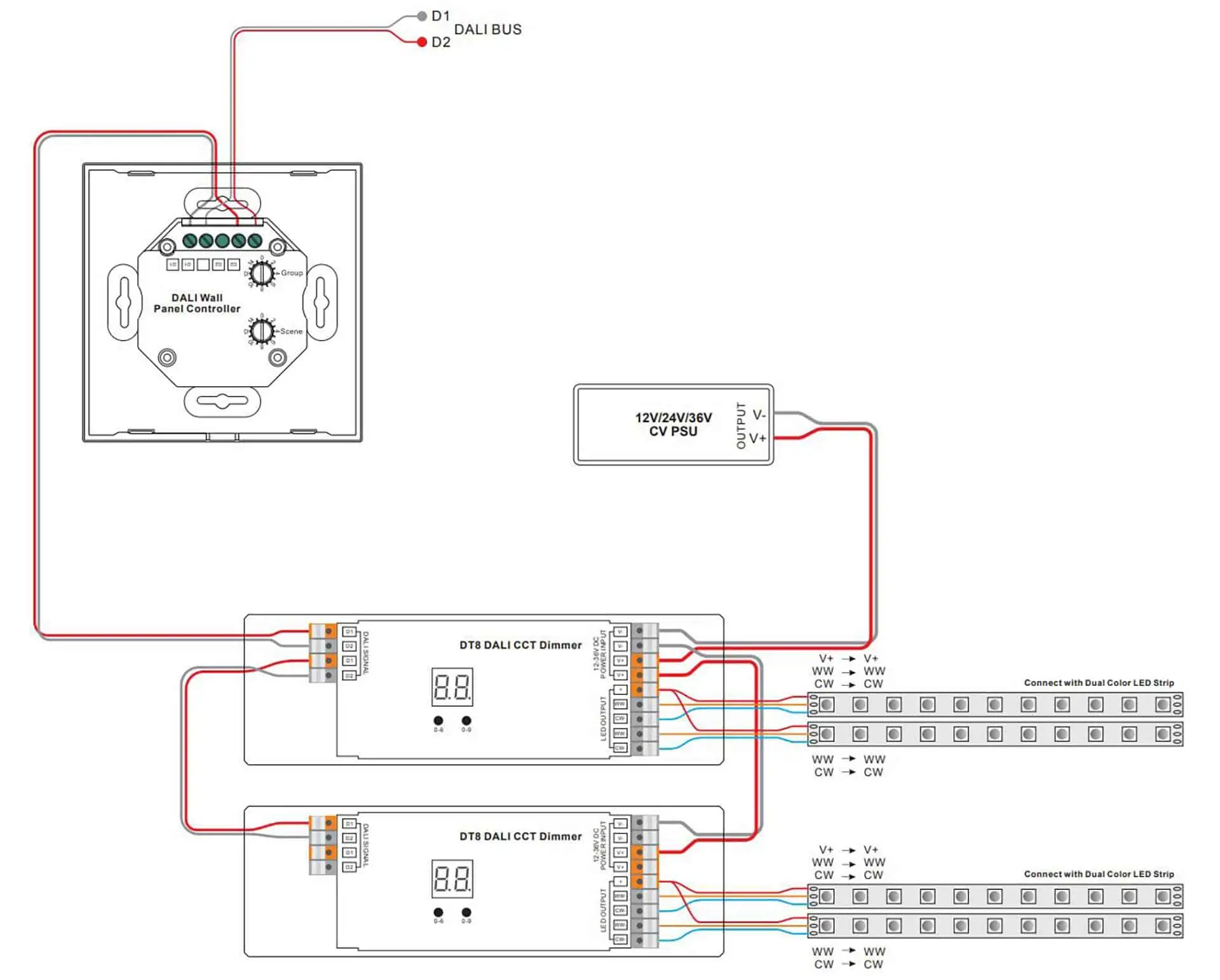

настраиваемый белый dt8 схема подключения дали

Скручивание настраиваемых белых светодиодных лент со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

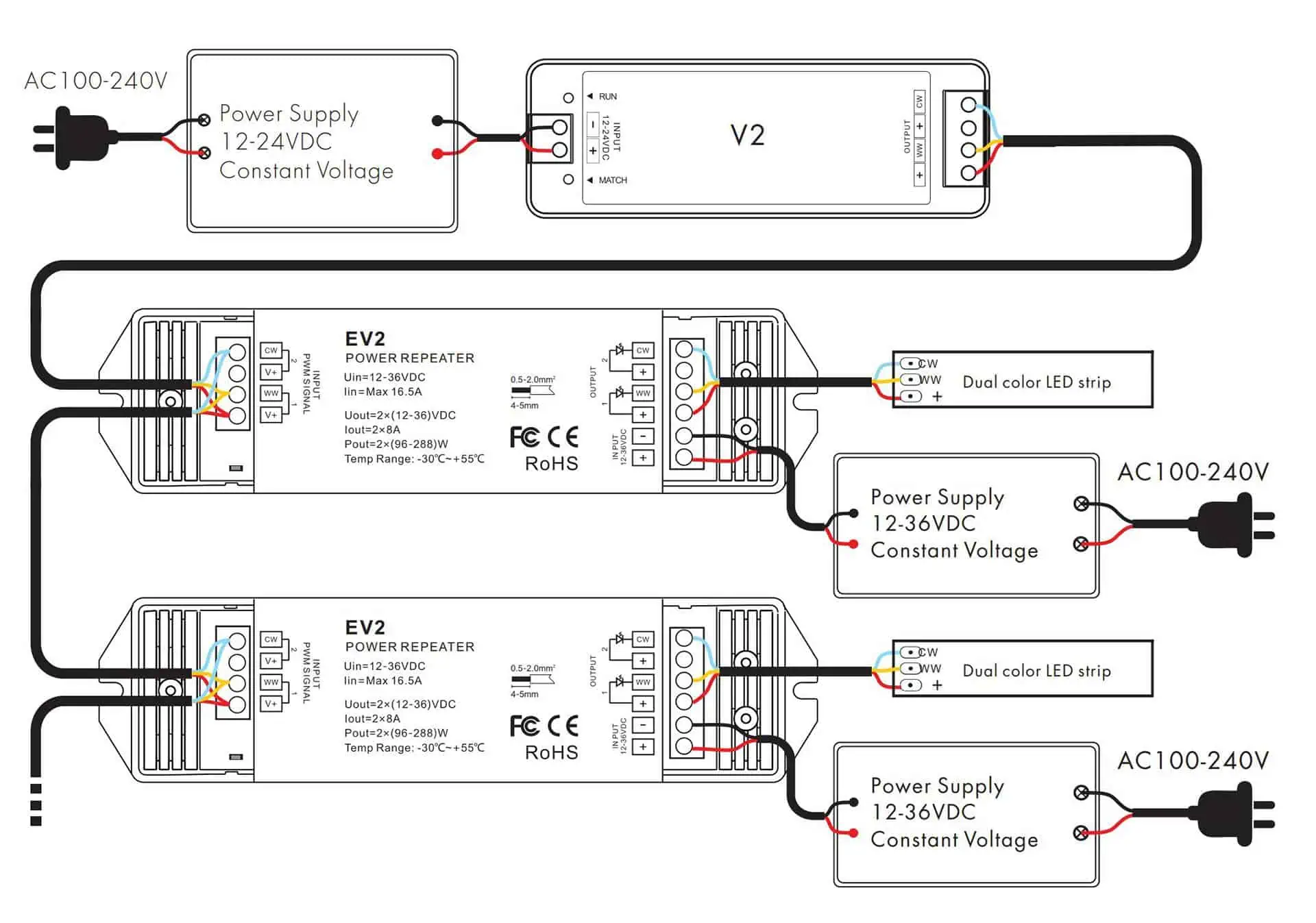

С ШИМ-усилителем

подключение настраиваемого белого контроллера со схемой усилителя

Скручивание настраиваемых белых светодиодных лент с декодером DMX512

Как правило, для светодиодных лент с регулируемой цветовой температурой не существует специального декодера DMX512 (выход на 2 канала).

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

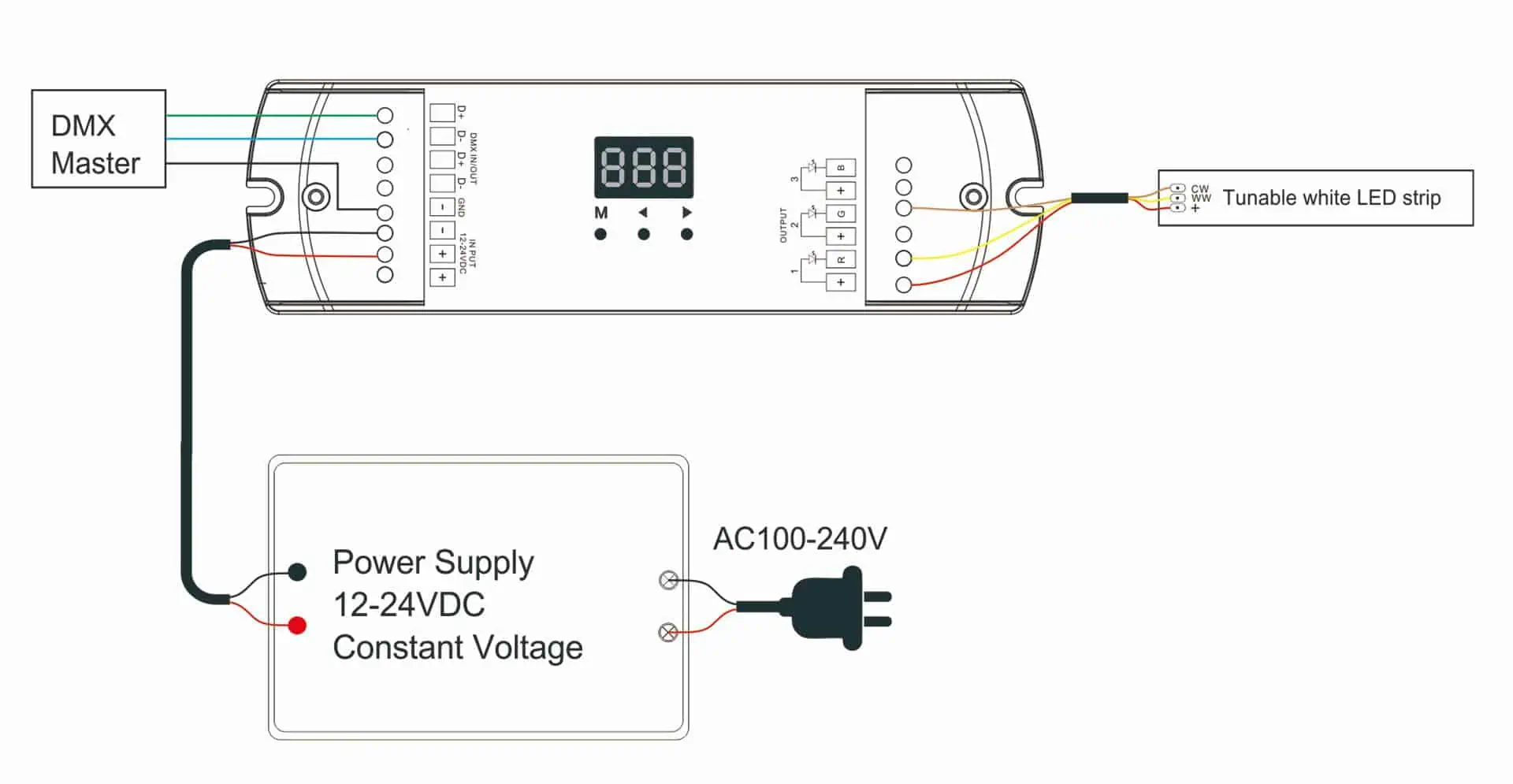

схема подключения настраиваемого белого декодера dmx512

Двухпроводная регулируемая белая светодиодная лента

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для двухпроводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белого светодиода.

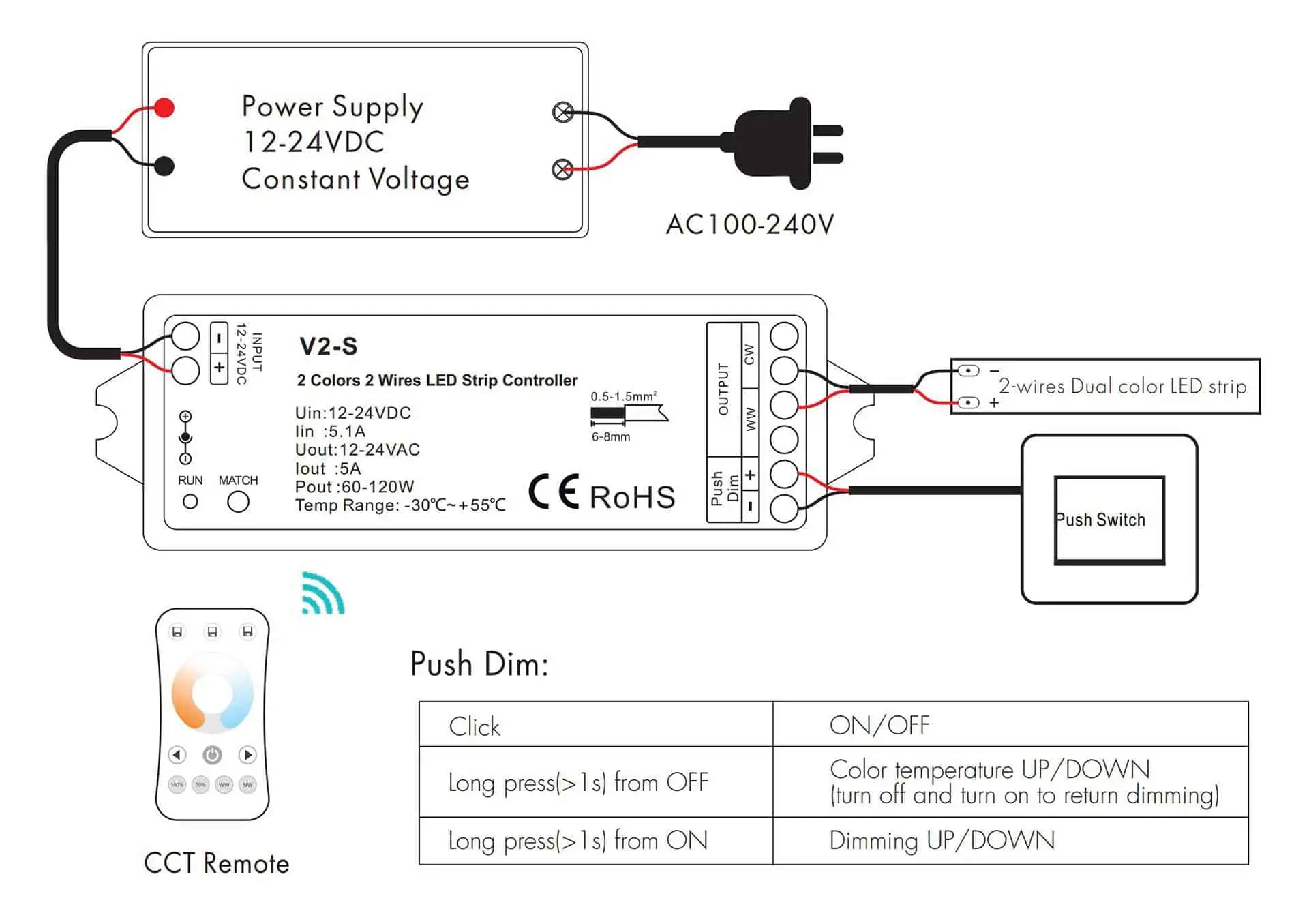

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Подключение RGB ленты

Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.

Подключение ленты с трехклавишным выключателем

Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

Схема включения ленты на базе контроллера

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
Неверное последовательное соединение отрезков ленты, длиной более 5 м

Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки

Ни в коем случае не пытайтесь соединить их посредством скручивания.

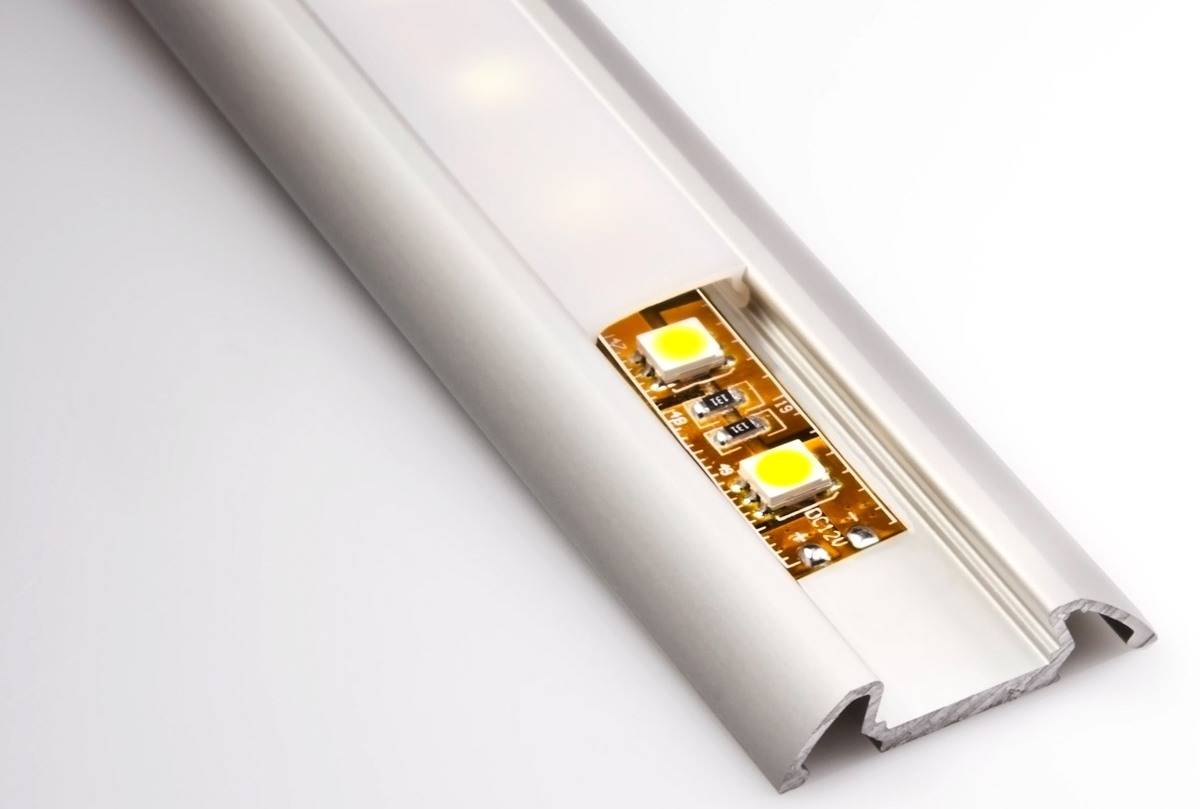

Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

Как подключить к блоку питания компьютера

Компьютерный БП имеет в своем составе шину питания 12 В. Она отлично стабилизирована и подойдет для питания LED-модулей. Но ATX-блок питания, а именно они наиболее распространены в настоящее время, просто так после подключения в розетку не запустится, на главном разъеме (20 или 24 контакта) нужно замкнуть зеленый провод на массу (на черный). 12 В находятся на проводе желтого цвета, а минус – на черном. Обычно шина с этим напряжением выдерживает большие токи порядка 10 А.

Для подключения к нагрузке можете либо отрезать molex-разъем с БП, либо использовать molex тип «мама», а к его проводам подпаять ленту, так вы получите разборную конструкцию. Если необходимо подключить светильник большой мощности, рекомендуем объединить несколько желтых проводников вместе (скрутить и пропаять) чтобы снизить просадки напряжения.

Блок питания от компьютера не рекомендуется использовать без нагрузки.

Часто задаваемые вопросы

Светодиод RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания сколько угодно светодиодных лент, но подключать их нужно параллельно и следить, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному источнику питания через разъемы или проводную проводку.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение 12 В или 24 В, поэтому вам нужен источник питания постоянного напряжения 12 В или 24 В.

Нет, трансформаторы нужны только для светодиодных лент с низким входным напряжением. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

• преобразовать переменное напряжение сети в постоянное;
• выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
• стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

• Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
• Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

• C1 – 2,2 мкФ 400 В
• R1 – 1,3 кОм
• R2 – 4,3 кОм
• R3 – 47 Ом
• VD1 .. VD4 – 1N4007
• VT1, VT2 — 13002

На схеме можно выделить три узла:

• выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
• стабилизатор тока на R2, R3, VT1, VT2;
• сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Как крепить светодиодную ленту?

Методика крепления ленты имеет следующий алгоритм действий:

1. Подготовка основания для монтажа. Необходимо добиться чтобы поверхность была гладкая и обезжирить ее.
2. К месту установки ленты следует заблаговременно произвести подвод проводов в защитном кожухе.
3. Вырезать необходимую длину ленты. Резать ленту следует аккуратно, чтобы не повредить токопроводящие дорожки.
4. Подключение проводов. Спайку и подключение следует производить с применением изоляционных материалов.
5. Приклеивание ленты. Отклеиваем защитную пленку и прикладываем изделие к месту монтажа. Запрещено закреплять элемент, допуская резкие перегибы светодиодов.
6. Подаем напряжение через блок питания и проверяем работоспособность.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Как подключить от компьютера

Модный тренд последнего времени – моддинг системных блоков компьютеров с использованием прозрачных стенок и лед подсветкой «крутого железа». Светодиодная лента – наилучший вариант для этих целей. Все просто – отрезал нужную длину и приклеил где надо (почти все они самоклеящиеся).

Но вот с питанием придется немного разобраться. Блок питания компьютера имеет выходы с различным номиналом показаний напряжения. Существует SATA выход, с напряжением 12 В на одном канале, что соответствует потребляемой мощности одного метра ленты. Чтобы не использовать преобразователь, целесообразно подключиться на этот контакт.

Если есть свободный SATA выход (обычно – это штепсель), то просто понадобится розетка (мама) 4 pin molex-разъема. Кабель желтого цвета имеет нужное напряжение номиналом 12 В. Два черных – это земля, можно использовать любой из них. На желтый и черный провода устанавливается специальный двухпроводной коннектор, монтирующийся на LED ленту.

Если свободный выход отсутствует, то придется сделать впайку из двух вышеуказанных контактов. Блок питания выдает 5 А, а метр светодиодной ленты потребляет не более 0,4 А, следовательно, имеется запас и за корректную работу оборудования переживать нечего. Параллельно можно подключить еще не одну ленту.

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

R

G

B

V+

Также присутствуют и клеммы подключения питания:

VDD или “+”

GND или “-”

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

12345

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Подключаем в помещении через выключатель

При подключении от сети 220 В выключатель устанавливается таким образом, чтобы разрывать цепь перед адаптером. Располагать блок питания необходимо как можно ближе к самой ленте. Избыточная длина создаст повышенное сопротивление, что приведет к уменьшению яркости горения светодиодов. Для корректной работы длина кабеля после силового блока не должна превышать 7 метров. При необходимости можно увеличить этот предел, используя многожильный медный провод с хорошей пропускной способностью.

Некоторые модификации диммеров производятся с пультом дистанционного управления, это позволяет устанавливать сам блок в труднодоступных незаметных местах.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см

Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.

0%

Можно ли светодиодную ленту погружать в воду?

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не испортить всю ленту.

Чтобы не вызвать короткое замыкание.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – можно испортить глаза.

Нельзя – она очень слабо светит.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Предыдущие светодиоды забирают все напряжение.

Верно! Не верно!

Продолжить »

На 12 В.

На 36 В.

На 24 В.

Зависит от конструкции.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Разноцветных, установленных поочередно.

Трехцветных.

Зависит от конструкции – может быть и так, и так.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаЧто такое контроллер для светодиодной ленты и как его выбрать
Следующая
Светодиодная лентаПодключение RGB ленты и варианты её использования

Спасибо, помогло!Не помогло
