Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

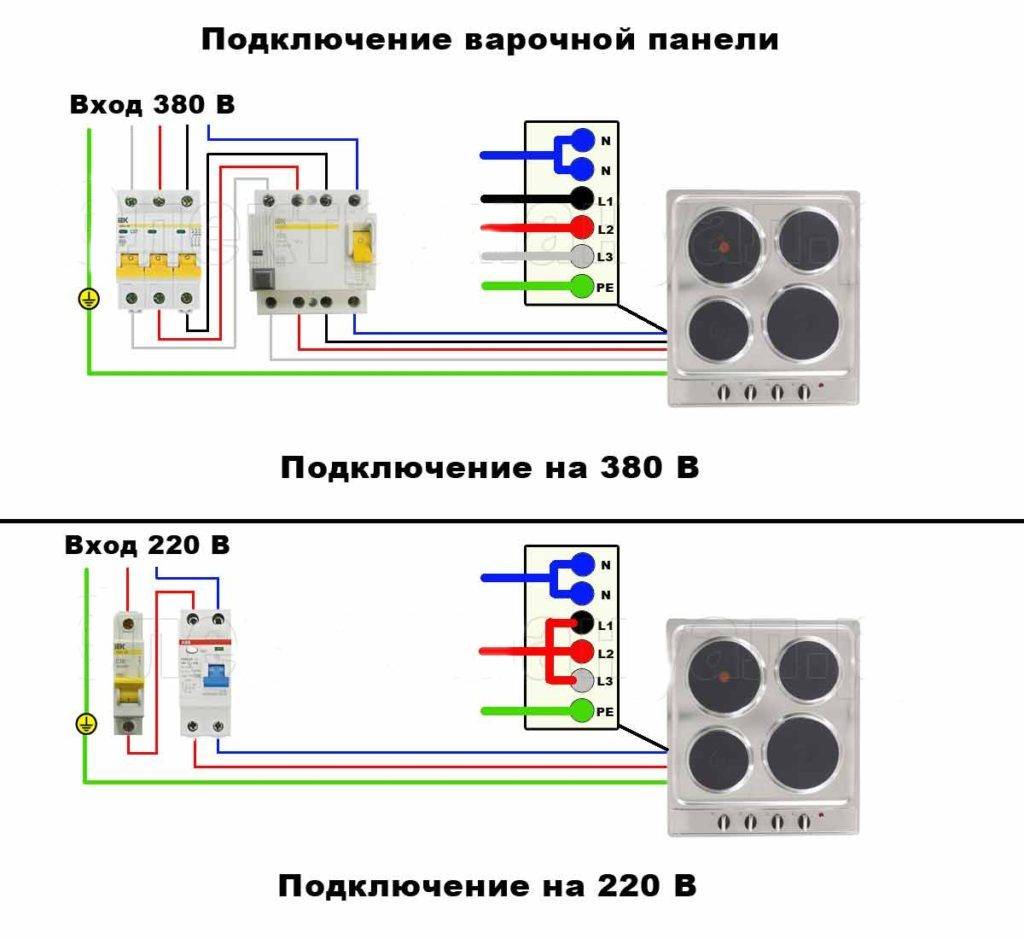

Осуществление схемы подключения варочной панели и духовки
В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.
Перед включением прибора с однофазной системой стоит изучить инструкцию
Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.
В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

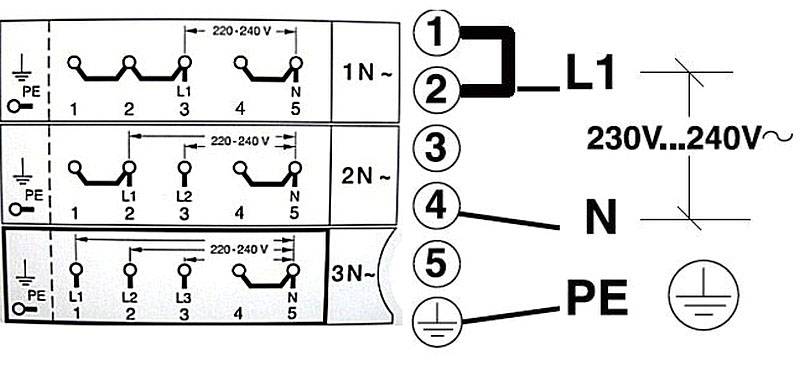

Обязательно нужно изучить схему подключения
Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:
- первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
- требуется вытащить перемычки;
- в результате должно получиться 5 мест для подключения;
- чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

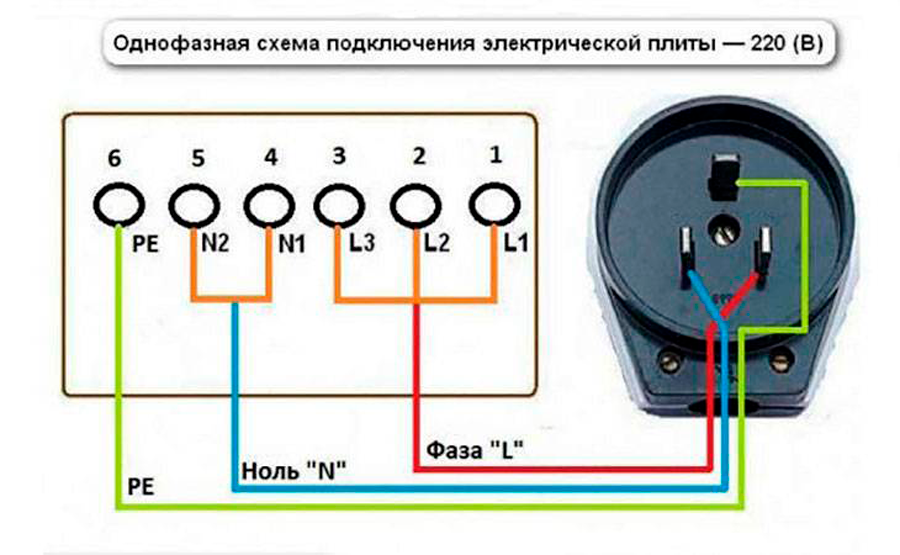

Схема подключения к однофазной сети
Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:
- 1L;
- 2L;
- 3L;
- нулевой проводник имеет пометку N;
- заземление — знак «земля».
Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.
Важно знать назначение всех проводов в соответствии с их цветами:
- заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
- нулевой провод может иметь зеленую или голубую окраску;
- фазы могут иметь любые расцветки.
Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

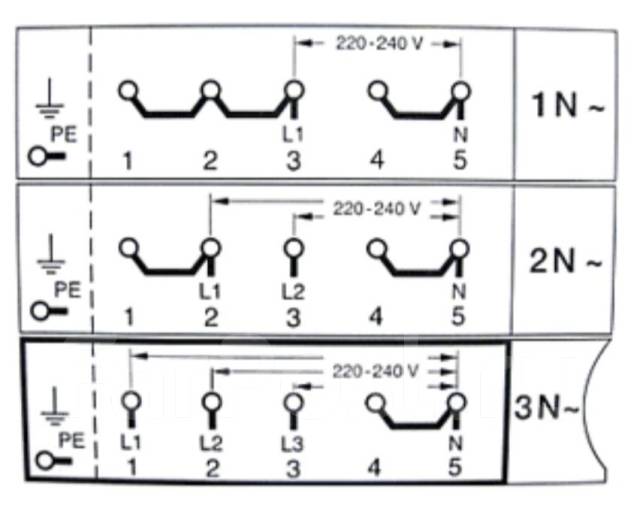

Схема подключения
Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.
Подключение к трёхфазной сети
Для подключения к трёхфазной сети всё то же самое — дифавтомат, кабель, розетка, вилка. Только дифавтомат, кабель, розетка и вилка трёхфазные.
Для подключения ИП к трёхфазной сети подойдёт кабель 5х2,5. Согласно таблицы к нему можно подключать нагрузку до 16 кВт. В распределительный щиток ставим дифавтомат 20 А с током утечки 30 мА. Или автоматический выключатель 20 А и УЗО 25 А с током утечки 30 мА.
Розетку ставим трёхфазную пятиштырьковую.
Если используется схема подключения плиты только от двух фаз, то можно четырёхштырьковую.
Кабель должен идти в комплекте.
Если кабель идёт в комплекте, а это в основном так, то на нём должна быть бирка с обозначением жил.
Из рисунка видно что и куда надо подключать. На колодке стоят обозначения такими же буквами. А в большинстве случаев кабель уже подключён к плите и нужно только подсоединить вилку или подключить его на колодку , к которой подведён кабель от щита. И здесь всё просто и понятно.
Если же его нет, то его нужно приобрести. Кабель ставим ПВС 5х2,5 если задействованы все три фазы и ПВС 4х2,5 если двухфазная схема подключения.
Обязательно перед самостоятельным подключением нужно ознакомиться с инструкцией. Если же вам кажется что это очень сложно, то лучше всего обратиться к специалистам.
И ещё, если вы всё сделали правильно, а панель не работает, то внимательно прочитайте инструкцию. В современных моделях есть функция распознавания посуды и если на конфорке ничего не стоит, элементы нагреваться не будут.
Удачи!
Как подключить датчик движения самостоятельно
Как подключить варочную панель без розетки
Распределительные коробки (Рис 3).
При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.
Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.
Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.
Подключение варочной панели к электросети
Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.
Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.
Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.
Подключение варочной панели к электросети
Особенности подключения варочной панели к электросети
Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.
Индукционная варочная панель в столешнице. Подключение варочной панели к сети
Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².
Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.
Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.
Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.
Через нее производится разводка к нагревательным зонам.
Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.
Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.
Как правильно подобрать кабель для электроплиты: рекомендации
Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать
Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети
Электрический кабель для подключения встраиваемой варочной поверхности к сети
Электрический кабель для подключения встраиваемой варочной поверхности к сети
Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.
Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.
Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.
Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.
После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².
Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²
При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода
Оба эти варианта подходят для подключения варочного устройства
Оба эти варианта подходят для подключения варочного устройства.
Пошаговая инструкция по подключению варочной панели
Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

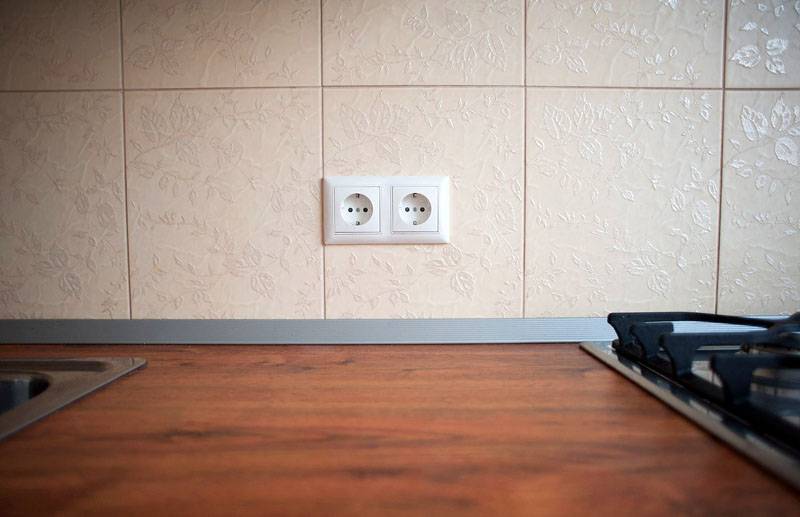

Выбор розетки и вилки для варочной панели
Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.
Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.
Заранее нужно купить все необходимое для подключения
Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям
Есть два выхода из такой ситуации.
Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно
Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.
Кабель должен проходить в отдельной штробе
В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.
Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления
Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

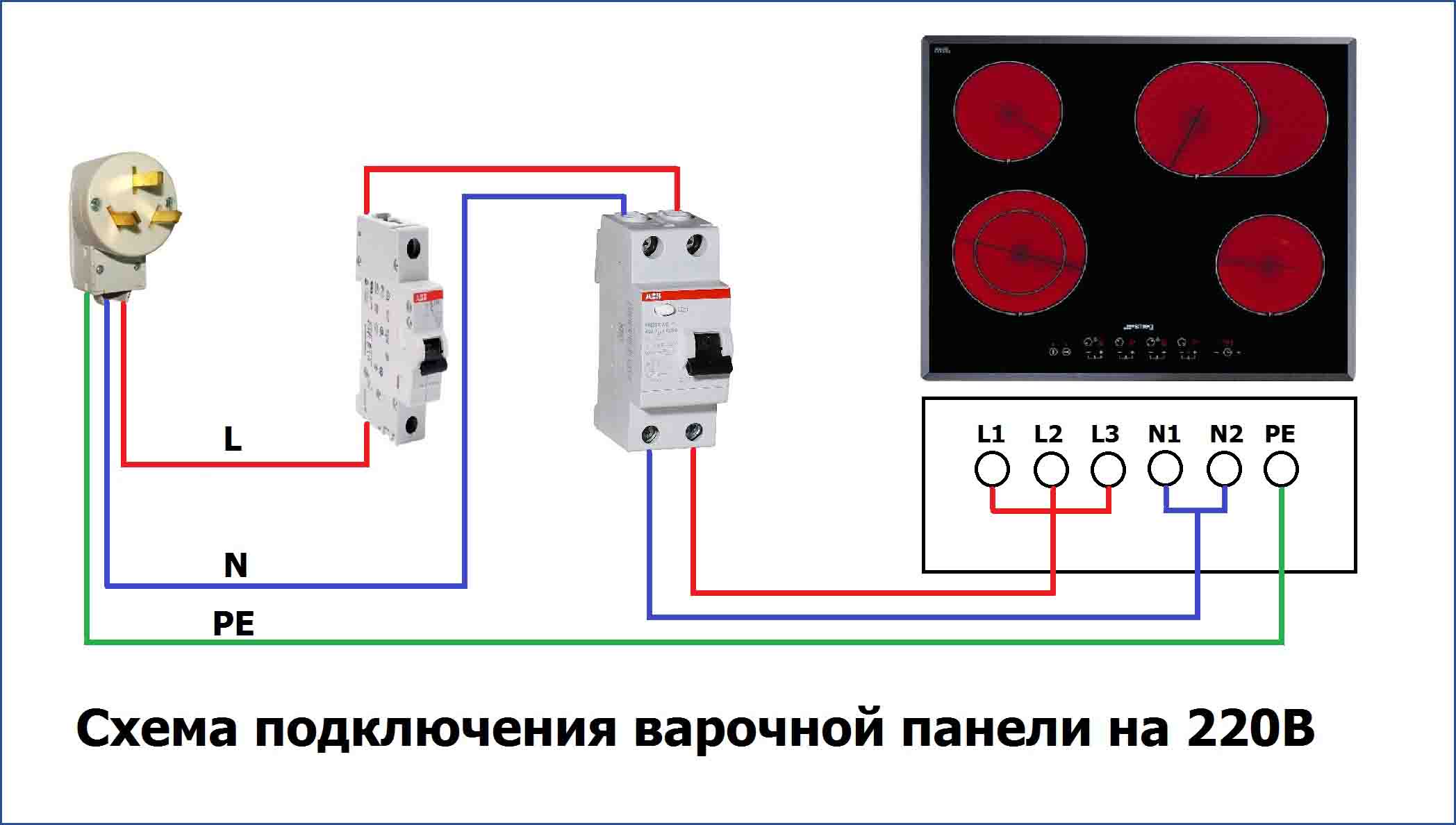

Схема подключения к розетке
Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.
Вилку разбирают, чтобы подключить провод
Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.
Перед подключением провода опрессовывают

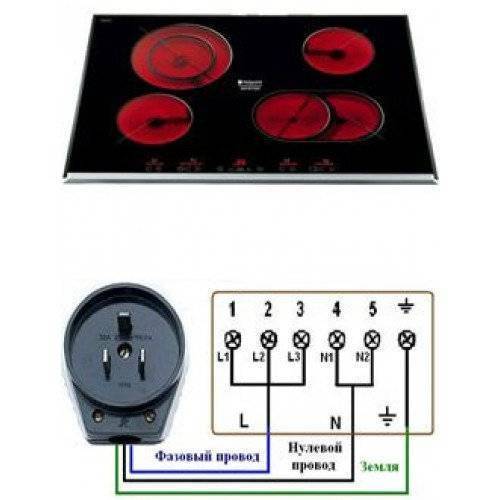

Схема подключения розетки и вилки варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.
Подключение панели без вилки

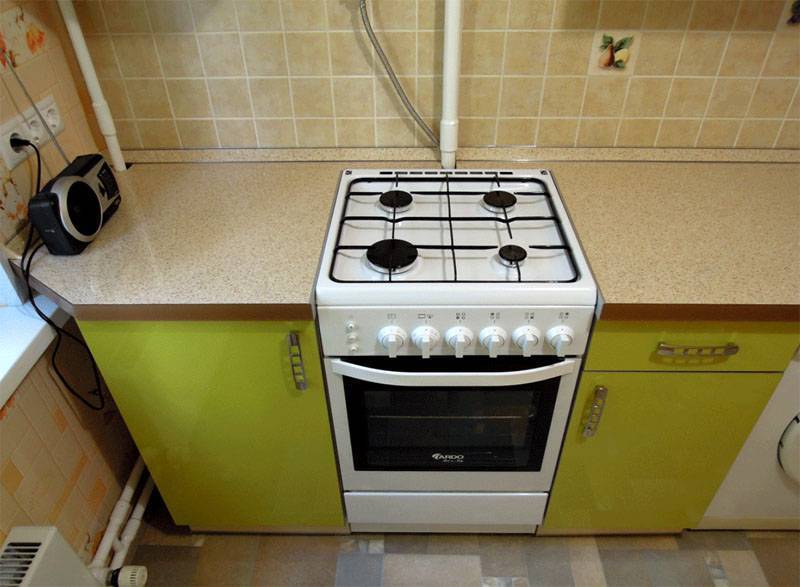

Что будет проверять мастер при самостоятельной установке плиты
Любая проверка начнётся с документации. На руках должен быть техпаспорт на жильё, паспорта на газовое оборудование и счётчик, договор на подключение и квитанции об оплате, если газ уже подключён.
ФОТО: uhouse.ruПрибор должен быть установлен строго горизонтально, без перекосов и находиться в устойчивом положении. Современные плиты несложно выровнять благодаря врщающимся ножкам. Если таковые не предусмотрены в модели, используйте устойчивые подкладки из твёрдых материалов
Все краны на плите должны легко поворачиваться, а регулировочные краны на подводящей трубе должны находиться в свободном доступе и на такой высоте, чтобы взрослый человек мог их без труда перекрыть. Это требование обусловлено мерами безопасности: если произойдёт утечка, благодаря свободному доступу можно легко и быстро перекрыть подачу топлива.
ФОТО: konveyt.ruМастер обязательно проверит наличие заземления у розетки, если в плите есть функция электроподжига и подсветки
Плита должна быть установлена с определённым зазором относительно стены. Величина зазора указана в техническом паспорте изделия.
Если не хотите проблем с подключением, используйте только сертифицированный шланг с паспортом, предназначенный именно для газового оборудования, а не для водопровода, как часто делают. Водопроводные шланги с красными и синими пометками быстро выходят из строя, а специализированные газовые отличаются от них большей гибкостью и долговечностью.
ФОТО: lcn.ruДлина шланга должна быть не более 1,5 м, не допускается перекручивание и сгибание под прямым углом
Все места соединений будут проверяться на герметичность, так что при самостоятельном подключении обязательно следует использовать уплотнители «Локтайл 55» или ФУМ. Герметичность проверяется с помощью обмыливания.
Технические характеристики электропанелей
Различаются по материалу изготовления:
- алюминиевые. Современные алюминиевые изделия выглядят совсем неплохо, чуть посветлее нержавеющей стали, неприхотливы, ценятся за лёгкость;
- нержавстальные, подороже и потяжелее;
- эмалированные. Очень элегантны на вид и нам привычны;
- стеклокерамические. Современный материал, достаточно прочный, электрически нейтральный. Хотя всему есть пределы – удар большой кастрюли ещё выдержат, а вот топор, нечаянно упавший, может повредить твёрдую, но хрупкую поверхность.
Нагревательные элементы сейчас прячут под поверхностью, открытых спиралей уже обычно не встречается.
Подключить все нагреватели можно к одной фазе, а можно перекоммутировать клеммы на разные фазы. Так как потребитель очень мощный для бытовой сети, то при подключении его к одной фазе возникает риск нарушить баланс фаз в сети. Разумеется, нечасто возникают ситуации включения на полную мощность одновременно всех конфорок, но в жизни, конечно, это вполне реально. Кроме того, если вся нагрузка ложится на одну фазу, соответственно возрастает и ток, что предъявляет свои требования и к проводке.
Проводку в любом случае нужно вести отдельно, разумеется, если в сети именно такую не предусмотрели строители. Во всяком случае, линия для плиты должна быть свободна от других подключений. Кроме обычного автомата, нужно иметь устройство защитного отключения, размыкающее ноль и фазы.
Ток диктует номинальные мощности отключающих устройств и минимальное сечение проводов.
Как видим, для мощности до 7 кВт максимальный ток будет 32 А, следовательно, сечение кабеля выбираем 6 кв. мм. При токе в 16А медный 2,5 кв. мм будет подходящим. Но я бы не советовал экономить на сечении провода длиной метров 5 – 10. А вдруг захочется приобрести когда-то варилку помощнее?
Особенности подключения
Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.
Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.
По окончании соединений нужно с использованием мультиметра проверить правильность подключения. Работа считается завершенной, если производитель для подключения электроплиты укомплектовал ее розеткой. Если же ее нет, то требуется купить модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, а также нужное устройство соединения.
Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.
В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО. Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:
- наличие общего контура заземления;
- его отсутствие.
В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.
Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту. Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель. Это можно сделать несколькими способами.
Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.
