Самостоятельное подключение духового шкафа

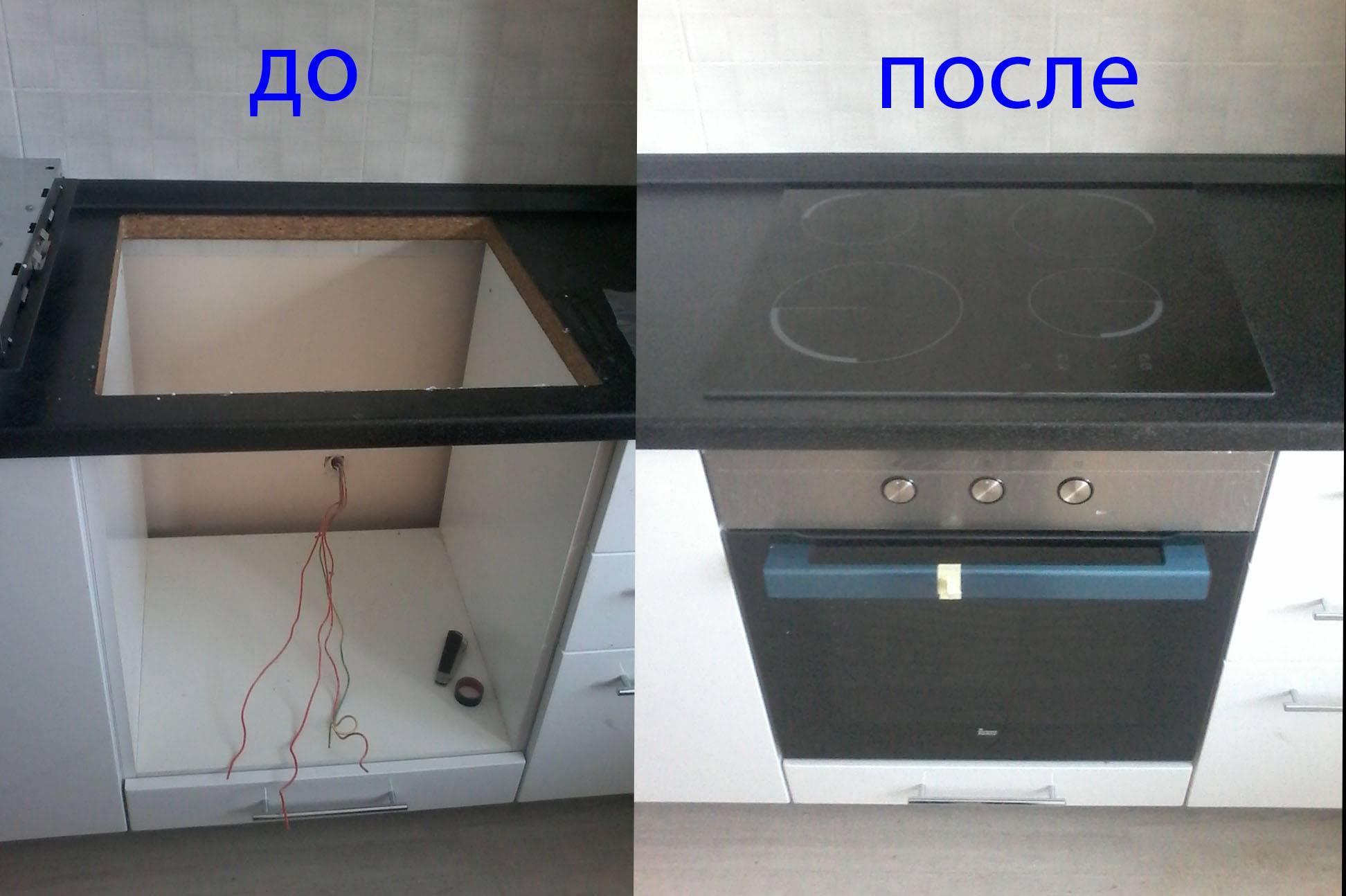

Установка духового шкафа в кухонный гарнитур: варианты и особенности

Если духовку планируется установить в нише кухонного гарнитура выше либо на уровне пояса, то вырез следует заранее подогнать под величины прибора. Края покрывают защитной лентой, а после того как будет установлена мебель в вырез вставляют духовой шкаф.

Многие встраивают духовку в пенал, колонну, а варочную панель ставят отдельно на столешнице. Духовой шкаф можно расположить под микроволновкой или над нею, либо над ящиками. Пользоваться им станет удобнее, чтобы наблюдать за приготовлением пищи не надо наклоняться

Важно и то, что дети не смогут дотянуться до панели управления

Электрическую духовку ставят и в одной из тумб гарнитура, но тогда она будет располагаться на небольшом возвышении. При выборе данного варианта следует на стадии проекта подобрать конструкцию и материал. Он должен выдерживать вес прибора и быть устойчивым к высоким температурам. Надо учитывать высоту духового шкафа, чтобы хозяйка смогла без проблем им пользоваться. Нечасто, но встречается угловое расположение этого кухонного прибора.

Преимущества встраиваемой бытовой техники

Встроенные духовые шкафы любых марок Сименс, Бош, Electrolux серии Рlatinum (Платинум), Ханс и других классифицируются по способу нагрева на два типа.

Электрические

Розетка для духового шкафа и варочной поверхности

Варочная плита и духовка – это приборы, потребляющие много энергии: от 2.5 до 10 кВт. Согласно правилам безопасности, для духового шкафа требуется провести отдельную линию, начиная от щитка. Духовку маленькой мощностью до 3.5 кВт можно включать в обычную розетку на 16 А, для нее подходит кабель на 220 В. Если мощность варочных панелей от 3.6 до 7 кВт, им нужна отдельная линия и силовая розетка на 32 А. Встроенной духовке, работающей от напряжения 3.5 кВт – трехфазная розетка на 20 А. Она обеспечивает заземление, в ней имеется более трех штырей.

Если шкаф предстоит встроить, и он будет связан с панелью, специальную розетку не ставят. Здесь выводят общую силовую линию. Для независимых устройств потребуется 2 розетки. У них отдельные кабели, а на щитке автономные точки монтажа. Для установки розетки нужна накладная коробка.

Не стоит приобретать дешевые комплектующие, они могут:

• плохо установиться;
• замкнуть;
• оплавиться.

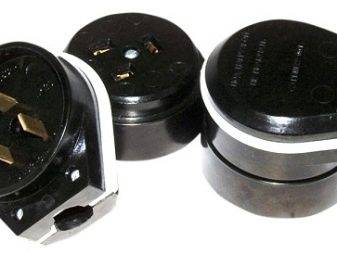

В евророзетке внутренности сделаны из керамики, они выдерживают высокие продолжительные нагрузки. Наружный монтаж используют в деревянных домах с открытой проводкой. Внутренние розетки делают в блочных, кирпичных и газобетонных стенах.

Основное требование к размещению розетки – она не должна ставиться прямо за духовым шкафом. Ее устанавливают над полом на расстоянии не ниже 30 см, справа, слева или выше самой техники.

При подключении к электричеству важно соблюдать правильный порядок подсоединения проводов

Подключение к электросети

Важно не только знать, как поставить духовой шкаф, но обязательно уметь подключать его к электрической сети. При отсутствии знаний выполнять эту работу самостоятельно не стоит. Подключение мощного бытового оборудования к старой электропроводке недопустимо

Это ведет к:

Подключение мощного бытового оборудования к старой электропроводке недопустимо. Это ведет к:

• перегоранию проводов;
• короткому замыканию;
• пожару.

Старую электропроводку меняют на новую. На нее ставят автомат, он отвечает за пожарную и электрическую безопасность пользования приборами. Его главная задача предупреждать перегрев проводов. Каждый кабель рассчитан на определенную силу тока. Прохождение тока большого значения приводит к его перегреву, оплавлению проводки и возникновению короткого замыкания. При превышении допустимых значений автомат выполняет отключение подачи тока. Это устройство подбирают с учетом энергоемкости электроприбора и вида сети: однофазная или трехфазная.

При подключении духового шкафа к 3-х фазной сети, под 5-контактную колодку ставят продолговатую модель бокса. Ее крепят на поверхности стены либо вместе с самим кабелем утапливают в стену. При подключении провод, зачищенный от изоляции, вставляют под металлические пластины. С помощью отвертки затягивают контакт прижимными болтами. Для надежности контакта делают это прилагая усилия. Жилы провода подсоединяют в строгом соответствии с маркировкой. Фазный провод с духового шкафа – напротив фазного со щитка, «земля» – заземляющего, нейтральный – напротив нуля.

Фазы должны соответствовать маркировке

Частые вопросы

Можно ли подключить духовку и варочную панель на один кабель (розетку)

Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод – ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.

Сколько стоит, чтобы мастер подключил все сам?

Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.

Что делать, если в доме нет заземления?

Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.

Подключение

Особое внимание нужно уделить электропроводке , в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства. Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

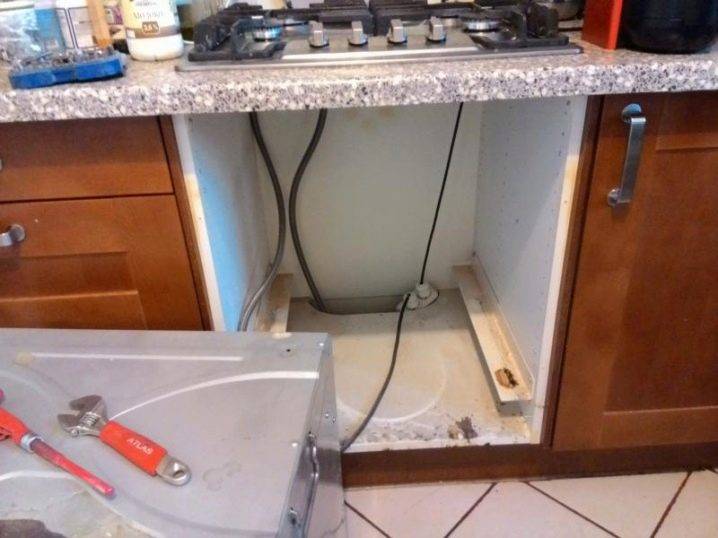

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса. Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены – 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант – шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

• Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
• Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
• С помощью ключа каждый из концов трубы закручивается и затягивается.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

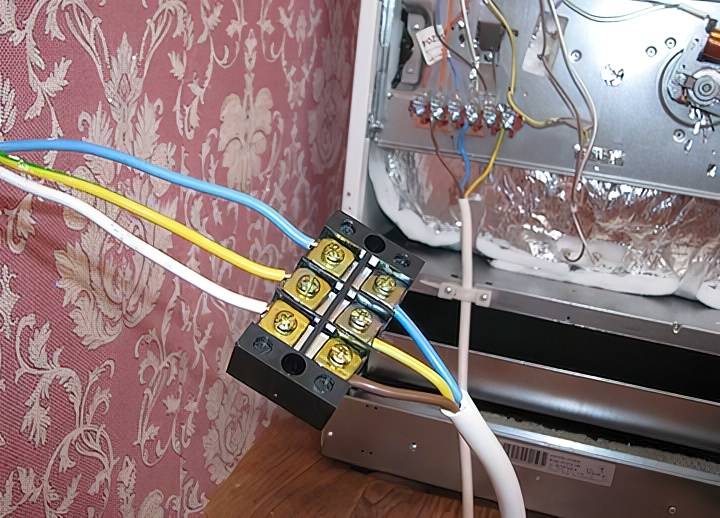

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

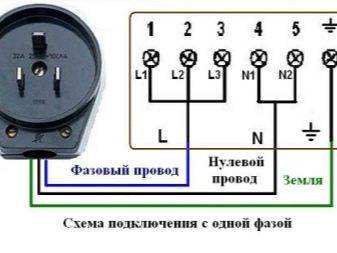

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Подготовительные работы по установке и выбор места

К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При этом кроме соблюдения базовых правил электрической и пожарной безопасности, надо обеспечить нормальные условия для работы духовки и побеспокоиться о том, чтобы она не мешала функционированию прочих бытовых приборов, расположенных на кухне.

Далеко неполный список рекомендаций выглядит следующим образом:

• в непосредственной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и иные легковоспламеняющиеся предметы;
• элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 оС;
• расположение духового шкафа вплотную с холодильником или морозильной камерой недопустимо;
• желательно устанавливать духовку на максимальном удалении от источников водоснабжения;
• для обеспечения естественной циркуляции воздуха необходимо предусмотреть зазоры не менее 90 мм снизу, 40-50 мм для боковых и задней стенки духового шкафа;

• сбоку от места установки на высоте не менее 10 см от пола должна быть электрическая розетка с заземлением, до которой можно легко дотянуться.

Важно! Розетка должна быть рассчитана на силу тока не менее 40 А. Если это не так — произведите замену

Перед тем как встроить новый духовой шкаф своими руками, следует определиться с местом его установки. Наиболее удобные точки расположения духовок:

1. В тумбе под столешницей. При этом варочная плита совсем не обязана находиться рядом. Такое размещение является оптимальным для небольших кухонь с ограниченной площадью рабочих поверхностей;
2. Шкафы колонны. Этот вариант хорош для просторных помещений. Предназначенная для духовки ниша может располагаться на уровне глаз, что облегчает надзор за процессом приготовления пищи и удаляет горячие поверхности от детей;
3. В остов. Многие хозяйки считают удобной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;

4. В высокую тумбу. В кухне среднего размера вполне возможно смонтировать духовку в крайнюю тумбу кухонного гарнитура.

В качестве подготовительных работ после выбора места будущей установки печки следует предусмотреть:

• наличие надежной вентиляции;
• ревизию заземления;
• проверку электрической сети на возможность подключения нового крупного потребителя энергии.

Совет! Розетку для мощной духовки следует подключить через отдельный автомат. При недостатке собственной квалификации обратитесь к профессиональному электрику.
