Выбор и установка подрозетника для гипсокартона: правила и нюансы

Процедура постановки коробки

Перед тем как начать крепление подрозетника из него вынимают перемычки, предусмотрев таким образом доступ для кабеля.

Потом располагают коробку в приготовленном отверстии в удобном для крепления положении. При фиксировании конструкции монтажные винты вкручивают, пока не лапки на них не примкнут к обратной поверхности листа. Новичкам сложно сделать правильный выбор степени затяжения крепежа, опытные же мастера рекомендуют крутить до тех пор, пока не появится сопротивление, после чего выполняют еще один полоборот. Так удается прочно установить коробку в гипсокартонную толщу и не испортить материал обшивки.

Затем посадочному месту придают дополнительную жесткость и прочность посредством монтажной шпатлевки. К шпаклеванию приступают после заведения кабеля в коробку.

Некоторые специалисты игнорируют обработкой посадочно места с помощью шпаклевки. Результатом такого халатного отношения к работе становится то, что при последующей эксплуатации при попытках выдергивания вилки из розетки последние, не располагая нужными условиями для достаточного сопротивления, просто выпадают из стены.

Все, работы по установлению подрозетника считаются выполненными. После чего принимаются за монтаж электрооборудования.

Коробки для розеток установить не столь сложно, как собственно выключатели или розетки. Своими руками такую процедуру сможет осилить даже начинающий электрик. Но при условии, что выше описанные рекомендации дали четкое представление о выполнении работы. В противном случае за гарантию качественно выполненной работы и долговечности эксплуатации электроприбора могут ответить только специалисты по электрике.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

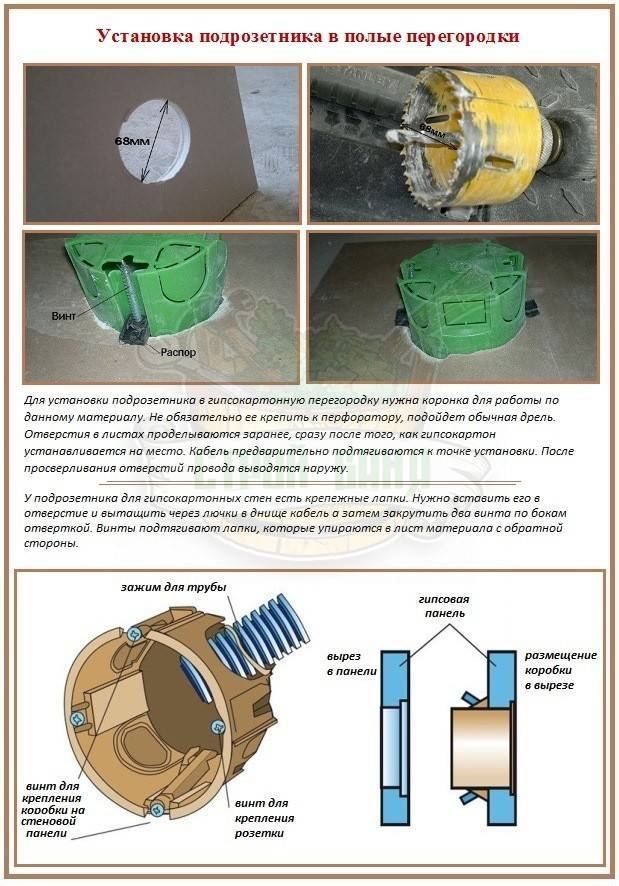

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

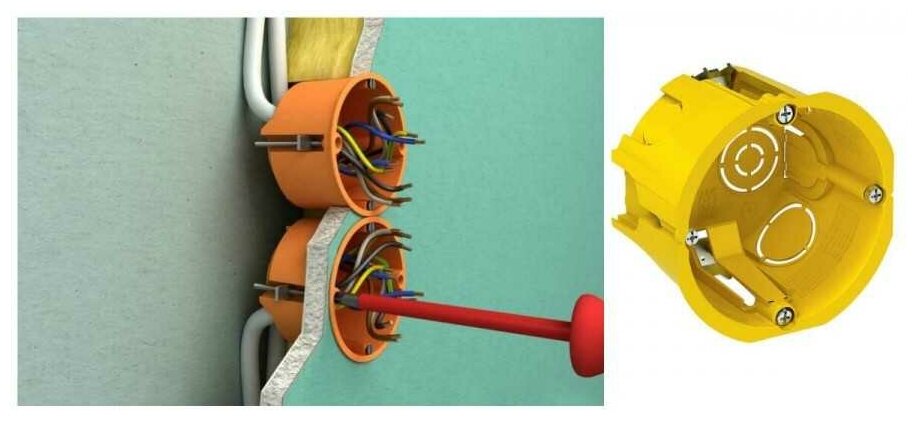

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

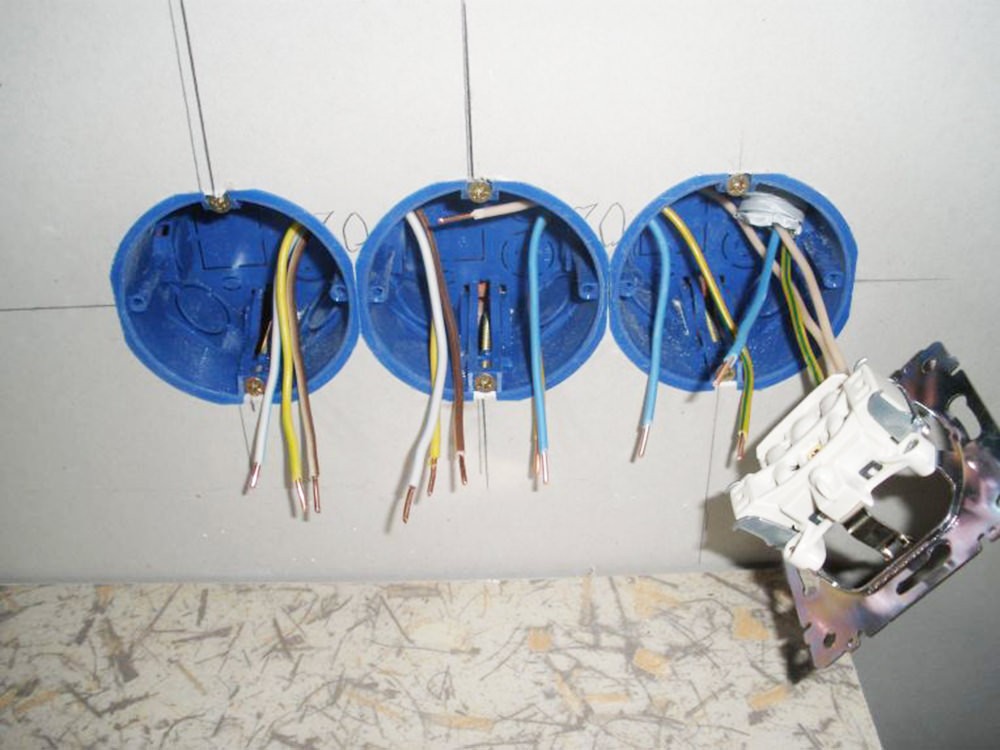

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно

Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором

Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Готовимся к установке

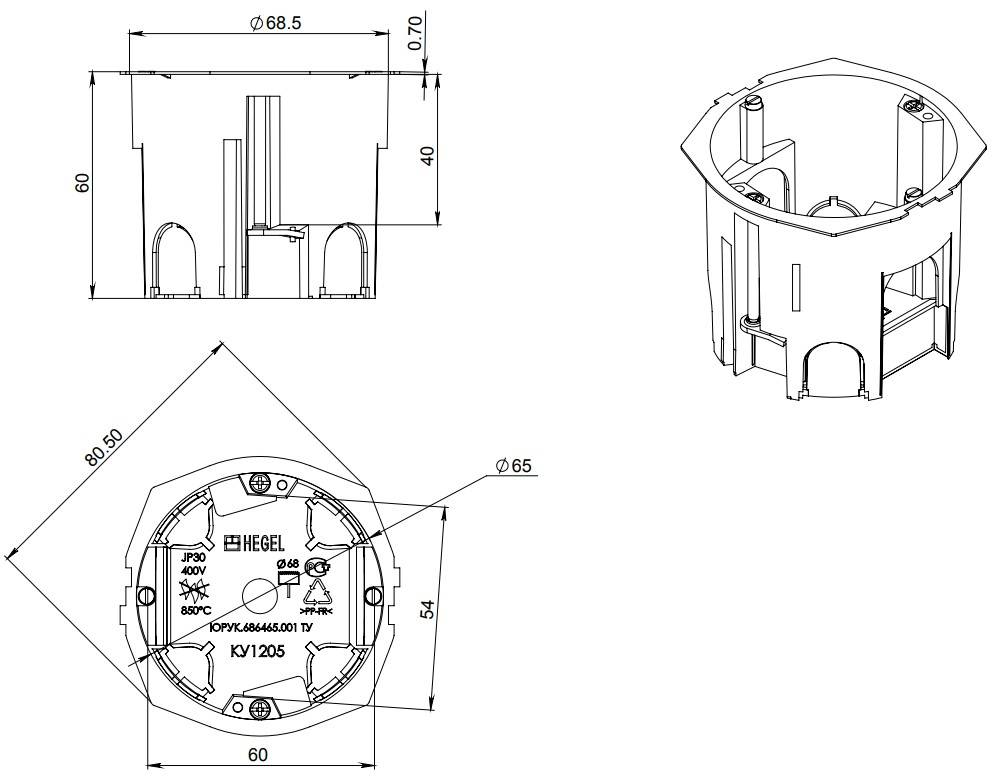

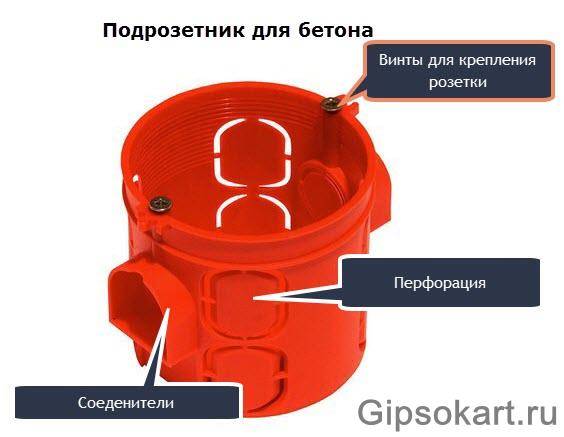

Если обратить внимание, то розетки, которые готовят под гипсокартон, устанавливаются не так, как в бетон. Здесь фурнитура отличается

Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи.

Каждый производитель ставит их по-своему, но смысл не меняется: первая пара служит для фиксации самой розетки.

Другая пара – для крепления коробки к листу. С обратной стороны есть две лапки с резьбой. Когда крутим винт, они двигаются и прижимают фурнитуру к панели.

Теперь можно коробку повернуть задней стороной к себе. Здесь видны заготовки под отверстия для провода. Вырезаем столько, сколько необходимо и нужного диаметра.

Теперь подрозетник готов к монтажу.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

1. Дрель (можно шуруповерт).
2. Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
3. Коробка установочная для гипсокартона.
4. Строительный нивелир.
5. Карандаш или фломастер.
6. Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Установка блока подрозетников

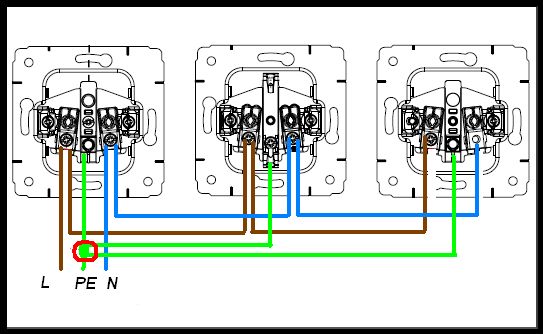

Бывают ситуации, когда необходим монтаж сразу нескольких розеток и выключателей в линию, тогда монтируется блок, который состоит из двух или нескольких подрозетников. Данное положение является удобным, если подключаются несколько электроприборов.

Подобные блоки зачастую появляются на кухне, где подобная бытовая техника как холодильник, подключается к электрической сети непрерывно, в результате чего один разъем будет все время занят. В процессе монтажа розетки на кухне место сверху столешницы станет наиболее оправданным в этих целях.

Тогда обычных размеров провода электрического чайника, микроволновой печи либо миксера, вполне хватит, чтобы удобно подключить электроприбор. Процесс установки начинают с разметки потенциального места размещения блока подрозетников.

Электрокабель, когда осуществляется организация блока розеток, подводят лишь в одном месте, затем делается сквозное размещение электрокабеля между двумя подрозетниками. Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены.

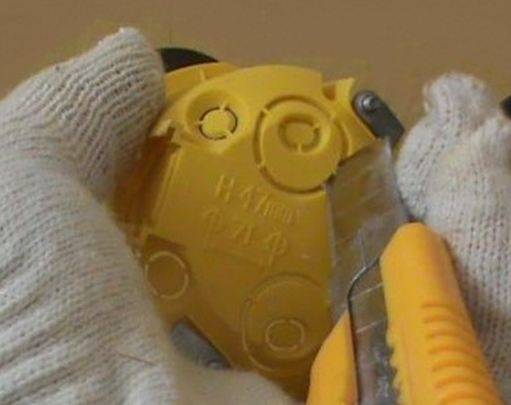

Во всех подрозетниках нужно выдавить надрезанные пазы напротив с обеих сторон, не считая последнего устройства. При помощи раствора из гипса или бетона блок фиксируют в стенке. Когда, в момент фиксации, часть раствора проникла вглубь подрозетника, то убрать раствор станет значительно легче, когда тот затвердеет.

Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены

Характеристика коронок

Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.

Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.

Коронки разделяются на виды:

• цельные – состоят из одного тонкостенного металлического стакана с зубчиками;

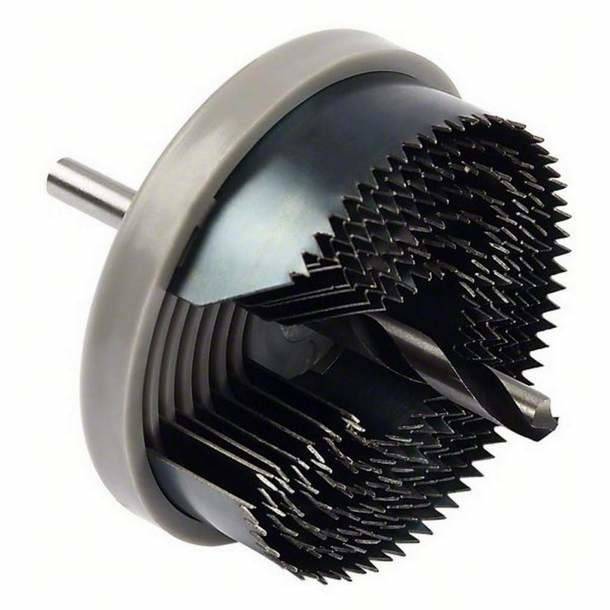

• разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.

Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.

Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры для стен и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.

Коронка 6.8 см (разборная)

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

• при помощи карандаша намечается место, где будет фиксироваться розетка;
• берется электродрель либо шуруповерт с коронкой по гипсокартону;
• острый сегмент коронки ставится по центру нанесенной метки;
• аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
• точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

• Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
• Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

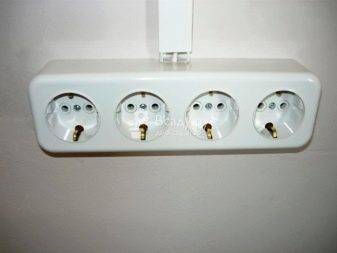

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Сложности, которые могут возникнуть и их решение

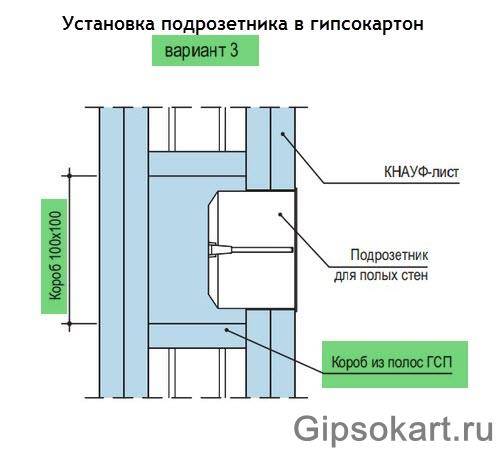

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.

В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.

То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.

Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.

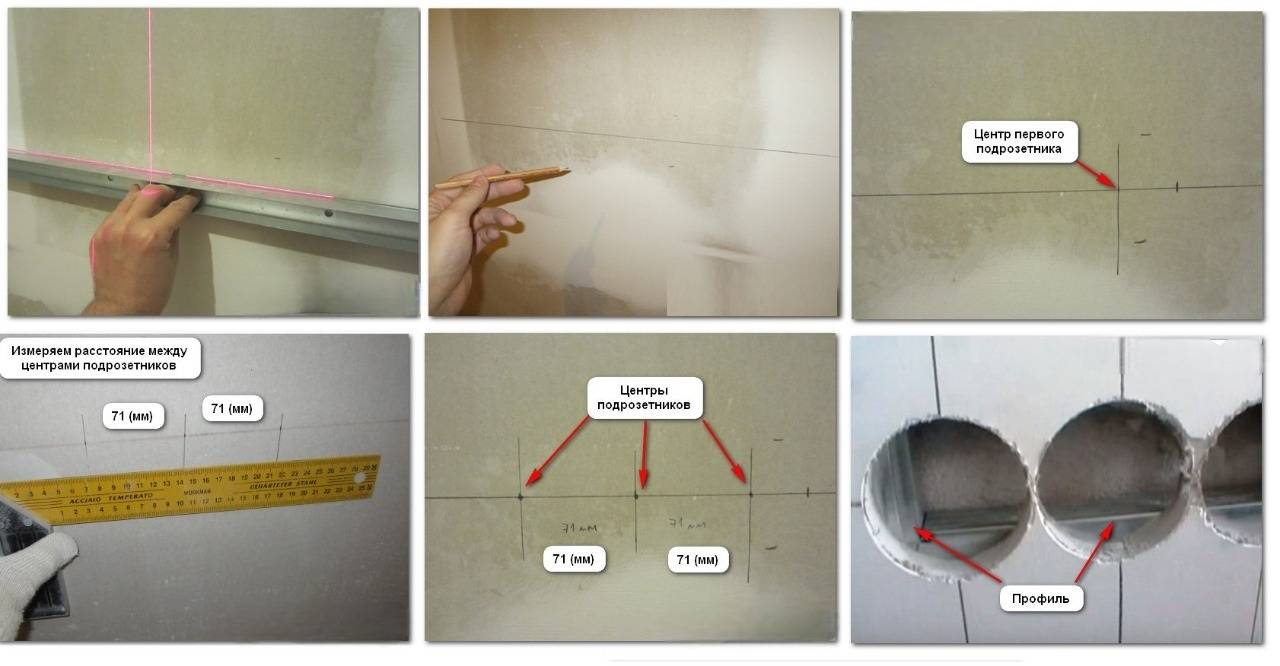

Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).

Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка.

Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.

Затем наносим ровную горизонтальную линию через отмеченную точку.

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).

Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.

Скрытая проводка в деревянном доме

Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.

проводка в стальной гофре, металлические подрозетники

Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.

По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.

Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:

• Для подрозетника дрелью и стамеской высверливается необходимое отверстие
• При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
• В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.

Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.

В этом видео показана установка подрозетников в стену из бревна:

Немного о выборе установки

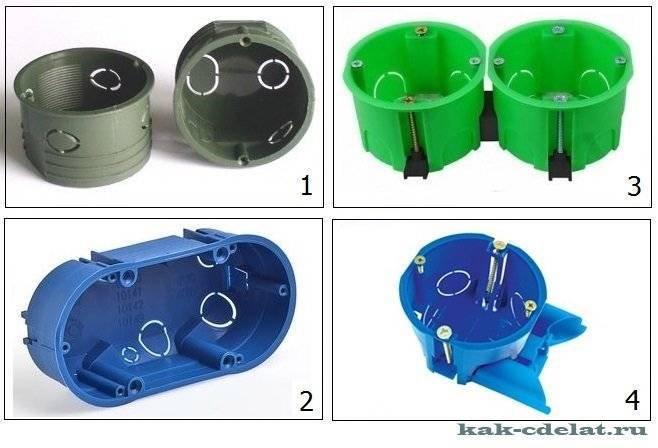

Подрозетники для гипсокартона следует выбирать, опираясь на качественные характеристики. Следует отметить, что в первую очередь должна учитываться безопасность, следовательно, материал из которых изготовлен короб должен обладать огнеустойчивостью и прочностью. Обычно такие материалы выполняются продумано из прочного состава, при этом они препятствуют механическому повреждению электрических кабелей.

Общий подрозетник на несколько розеток

Также материал должен быть устойчивым в тот момент, когда потребуется выполнить монтаж в стену или потолок

Важно присутствие закрепляющих винтов и лапок, а также качеств влагозащищенности. Кроме того, установки не должны проводить ток

Как установить подрозетник в стену?

Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.

Как сделать отверстие для подрозетника в гипсокартоне?

Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.

Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?

Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.

Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.

Что делать, если нет коронки?

Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.

Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.

Как завести провод в подрозетник?

Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.

Чем замазать подрозетник в стене?

Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.

Как ровно поставить подрозетники?

Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.

Выбор коронки

Коронка — особое сверло в виде цилиндра с кромкой, имеющей небольшие, но острые зубья. С ее помощью можно эффективно сверлить материал, получая идеально ровные отверстия. Стандартные размеры изделий 68−70 мм, но есть насадки с другими параметрами.

Чтобы не разорвать лист ГКЛ при сверлении, не нужно слишком сильно вдавливать насадку. Иначе придется тратить время на устранение последствий. Диаметр отверстий определяют в точности исходя из размеров подрозетников: они должны входить туго, почти впритык. К листу приложить подрозетник, обвести место маркером для получения отметок, но сверлить нужно немного шире от полученных значений. Всю работу проводят только по лицевой стороне. После сверления нужно снова нанести шпаклевку и грунтовку: это позволит увеличить срок службы разъемов.
