Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации
Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.
Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.
Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.
Назначение глубинного вибрационника
Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.
Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.
Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.
Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.
Обзор модельного ряда насосов и их отличия
Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.
Базовая модель: особенности и характеристики
Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:
- наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
- отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
- может откачать воду до минимально возможного уровня.
В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.
Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.
В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.
Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.
Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.
Другие модификации насоса “Малыш”
Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.
Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.
Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.
В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.
Обзор модельного ряда насосов и их отличия
Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.
Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм
Базовая модель: особенности и характеристики
Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:
- наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
- отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
- может откачать воду до минимально возможного уровня.
В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.
Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)
Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.
В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.
Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.
Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.
Другие модификации насоса “Малыш”
Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.
Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды
Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.
Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.
В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.
Технические параметры моделей
Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.
Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м). При работе без напора производительность увеличивается до 1500 л.
Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.
Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.
При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)
Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.
Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.
Погружной насос Малыш: установка
Установка насоса не отнимает много времени и сил, так как устройство имеет небольшие размеры: насос имеет в высоту 24-25 см, а его диаметр составляет 7,6-9,9 см. Вес насоса не превышает 3,4 кг (зависит от модификации и комплектации).
Для того, чтобы установить погружной насос необходимо:
- Снабдить нижнюю часть подъемной веревки резиновой пружиной, которая будет гасить вибрации мотора;
- Перемотать насос прорезиненным жгутом для нейтрализации пагубных вибраций (если стенки насоса не плотно прилегают к стенкам резервуара);
- Опустить насос при помощи специального шнура, закрепленного в пазах устройства.
При первом подключении важно дать насосу поработать несколько часов и после тщательно проверить его корпус и детали на предмет неисправностей и заводского брака
Предназначение и производительность насоса Малыш
Погружные насосы используются на частных садово-огородных участках, небольших фермерских и подсобных хозяйствах. Положительные отзывы владельцев загородных домов получили насосы Ручеек и Малыш.
Производительность Малыша составляет 432 литра в час на открытых резервуарах.
Благодаря этому сфера его применения значительно шире, нежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, диаметр которых составляет более 800 мм, так и решения хозяйственных задач.
Так, с помощью насоса Малыш можно:
- Организовать систему полива на садовом участке;
- Наполнить бытовые резервуары с водой для удовлетворения санитарно-гигиенических нужд;
- Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).
При этом, следует помнить, что использовать скважинный вибронасос базовой комплектации следует только для откачки и перераспределения чистой воды с температурой, не превышающей 35 градусов. В другом случае, различные мелкие частички и загрязнения будут способствовать быстрому износу всех механических элементов устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск возможных поломок.
Насос Малыш: технические характеристики, конструкция и принцип работы
Каждое насосное оборудование обладает теми или иными уникальными особенностями. К таким особенностям, в первую очередь, относится:
- принцип работы;
- внутреннее устройство.
Разумеется, для приобретения или использования прибора не обязательно изучать все нюансы. Однако при самостоятельном монтаже насосного оборудования изучение уникальных особенностей является неотъемлемой частью всех работ по установке изделия.
Агрегаты Малыш одни из самых распространенных и надежных устройств
Устройство насосного агрегата
Насос Малыш представляет собой стандартный прибор с соответствующими элементами в конструкции. Всего можно выделить три основных компонента устройства:
- электромагнит;
- корпус;
- вибратор.
Каждый составляющий элемент в конструкции необходим для обеспечения полноценной работы насосного механизма.
Внутренняя конструкция вибрационного агрегата
Вибратор
В основе этой детали, как правило, находится сразу три составные части:
- амортизатор;
- шток;
- якорь.
Между собой якорь и шток образуют единое соединение, в котором элементы крепятся за счет воздействия сильного давления. Амортизатор, вне зависимости от разновидности насоса, крепится непосредственно на штоке и выполняет соответствующую ему роль.
Основные конструктивные элементы агрегата
Электромагнит
Этот компонент устройства представляет собой наиболее сложный механизм, чем другие части насоса. В основании детали лежит небольшой сердечник с двумя медными катушками. Кроме того, корпус в месте расположения сердечника предварительно обрабатывается компаундом для обеспечения полной безопасности.
Корпус
Оболочка каждого насосного прибора, как правило, делается из прочных материалов. Для обеспечения долговечности оборудования, а также его стабильной работоспособности в корпусе монтируется резиновый клапан.
Различные виды корпусов разных моделей
Принцип работы насоса Малыш
Работает прибор серии Малыш точно также, как и прочие разновидности насосного оборудования. Основная функция выполняется за счет способности устройства преобразовывать всю мощность переменного тока в механические колебания, которые, впоследствии, передаются непосредственно поршню и якорю.

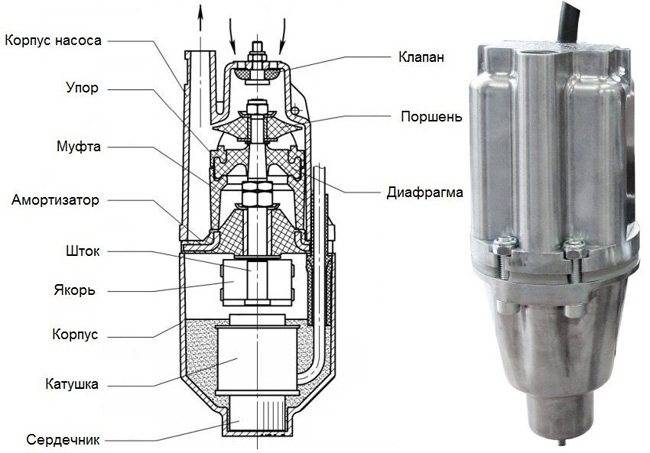

Принципиальная схема работы насосного агрегата
В следствии такого воздействия поршень начинает интенсивную вибрацию, из-за которой запускается процесс циркуляции жидкости. Вода начинает активно поступать из гидравлической камеры наружу, попадая в напорные отсеки.
Монтаж
Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.
Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.
Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.
В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.
После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.
Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.
Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.
На что обращать внимание при покупке?
Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:
- он работает от стандартного напряжения в 220 Вт;
- мощность данного оборудования составляет 245 Вт;
- показатель производительности равен 432 лошадиным силам;
- максимальная рабочая глубина достигает 40 метров;
- наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.
Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.
Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.
Модификация №1. Традиционный Малыш
Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.
Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.
Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.
Модификация №2. Малыш-М
Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.
Модификация №3. Малыш-К
Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.
Модификация №4. Малыш-3
Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.
- В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
- Весит насос максимум 3 килограмма.
- Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
- Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.
Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.
Установка в колодце или скважине

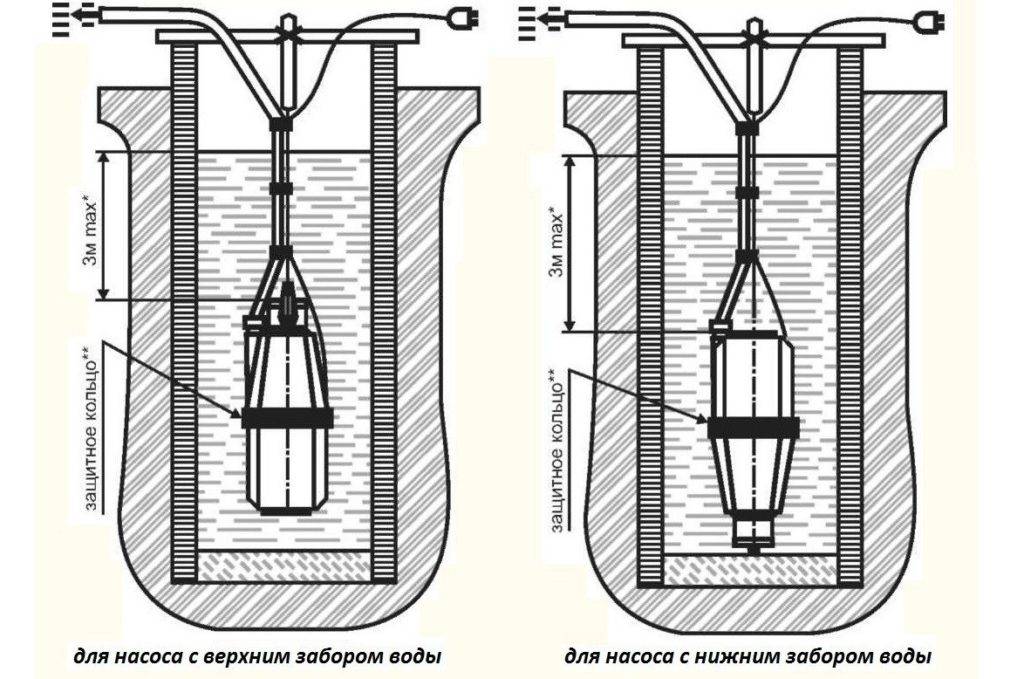

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.
Подключение шлангов и труб
На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.
Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.
Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.
Подготовка и спуск
Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.
На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.
Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.
Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.
Опустив насос на требуемую глубину, трос закрепляют на перекладине
Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют
Установка в неглубоком колодце
При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.
Установка в реке, пруду, озере (горизонтально)
Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.
После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

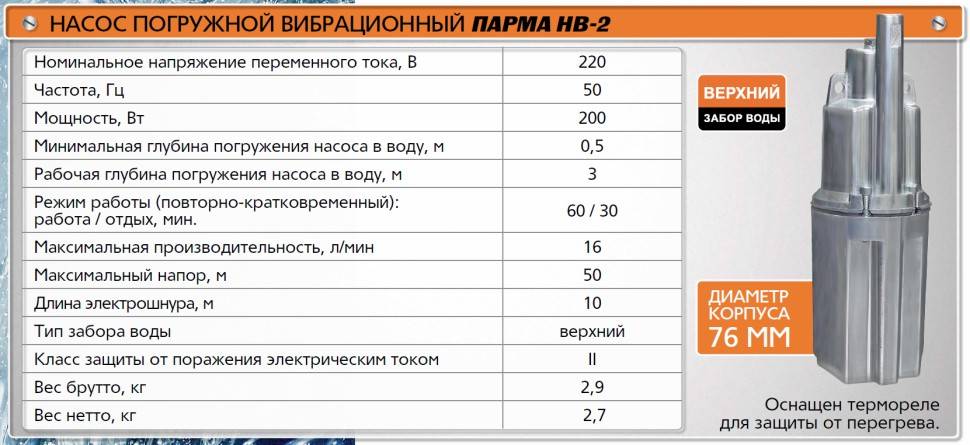

Технические характеристики
Все вышеперечисленные насосы используют стандартную электрическую сеть с номинальной величиной напряжения 220 Вольт, их глубина погружения – до 3-х метров, в час они выкачивают 430 литров, напор воды – 40 м (максимум -60). У «Малыша-3» напор воды – 20 м (максимум — 25).
Мощность базовых моделей и «Малыша-М» — 240 Вт, длина их корпуса 25,5 см, масса 3,4 кг. Модели укомплектовываются кабелем различной длины от 10 до 40 метров.
При покупке насоса необходимо обратить особое внимание на класс электрозащиты. Устройства 1 класса имеют обозначение «I» и комплектуются трехжильным кабелем с заземлением
Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур
Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур.
Погружной насос: как это работает
На самом деле, имеется всего два основных типа насосов. Это насосы погружного типа и, соответственно, непогружного (иногда такие еще называют поверхностными). Не нужно быть техническим гением для того, чтобы догадаться из одних только этих названий, в чем главное отличие их. Действительно, погружной насос требует для стабильной и безопасной работы того, чтобы его корпус был погружен в воду, откачку которой следует провести. В основном он состоит из трех частей:
- Непосредственно насосный блок. Он располагается в самой нижней части устройства и должен оснащаться качественным фильтром. Ведь погружному насосу редко приходится работать в идеальных условиях. Ил, песок, всевозможный мусор… — все это неизбежно выведет из строя даже самое надежное устройство. Так вот фильтры должны предотвращать попадание мусора внутрь самого насоса.
- Электрический привод. Или проще говоря – мотор. Собственно, он приводит в движение насос. В обязательном порядке привод должен быть загерметизирован во избежание попадания влаги внутрь мотора.
- Всевозможная электрическая, электронная, предохранительная и т. д. начинка.
Кроме того, насос «Малыш» относят к так называемым вибрационным. Эти насосы очень популярны среди дачников, так как имеют весьма простую конструкцию (в ряде случаев их можно даже отремонтировать собственными руками) и при этом развивают достаточную мощность.
На данном изображении представлено описание составных частей понружного насоса.
Вибрационный насос при включении преобразует электрическую энергию в электромагнитные колебания. Те передаются на специальный поплавок. Поплавок же, в свою очередь, начинает воздействовать на мембрану. А мембрана и начинает совершать колебательные движения, откачивая воду.
Описание
Область применения
Погружной центробежный агрегат ЭЦВ 12 предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.
— Городское и сельское водоснабжение— Ирригация, системы полива и орошения— Промышленное водоснабжение— Горнорудная промышленность— Системы повышения давления— Понижение уровня грунтовых вод
Условия эксплуатации
Перекачиваемая среда
вода
Температура воды
до 25 °С
Общая минерализация (сух. остаток)
до 1500 мг/л
Содержание сульфатов
не более 500 мг/л
Содержание хлоридов
не более 350 мг/л
Содержание сероводорода
не более 1,5 мг/л
Массовой долей твердых механических примесей
не более 0,01%(размером более 0,1 мм)
Расшифровка артикулов
| ЭЦВ | Тип электронасосного агрегата: ЭЦВ |
| 12 | Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм) |
| 160 | Номинальная подача, м3/ч |
| 75 | Напор, м |
| У5 | Климат. исполнение и категория размещения |
Материальное исполнение:
| нрк | нержавеющее рабочее колесо |
| нро | нержавеющие рабочие органы (рабочее колесо, направляющий аппарат) |
Агрегат ЭЦВ 12 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.Агрегат ЭЦВ 12 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов – не более 350 мг/л, сульфатов – не более 500 мг/л, сероводорода – не более 1,5 мг/л.Изготовитель: Акционерное общество «Ливенский завод погружных насосов» в дальнейшем АО «Ливнынасос».АО «Ливнынасос» оставляет за собой право внесения изменений в конструкцию агрегата с целью улучшения качества.
Использование и правила эксплуатации устройства
Эксплуатируя вибрационный насос, следует знать, что его бесперебойная работа и технические характеристики сильно зависят от стабильности напряжения питания. При низком напряжении резко падает производительность, а при высоком возможны соударения подвижного ярма с электролитом. Это проявляется в виде звенящего звука и выводит из строя устройство. Ремонт оборудования будет сопоставим со стоимостью нового.
Правила эксплуатации устройства.
Схема включения может включать в себя реле контроля давления и гидроаккумулятор для обеспечения равномерности подачи воды. Колебательная система насоса настроена в резонанс с частотой сети (50 Гц), Об этом надо помнить при подключении устройства к автономному генератору.
Поскольку насос и часть кабеля находятся в воде, а оставшийся кабель в воздухе при влажности, близкой к 100%, категорически запрещается разрезать и наращивать кабель насоса. При необходимости нужно приобрести устройство с более длинным кабелем.
Процесс подготовки насоса к работе
Перед установкой устройства в колодец или скважину к нему прикрепляют шланг и несущий трос. Трос, шланг и кабель скрепляют между собой стяжками через равные промежутки. При этом трос должен быть натянутым, а шланг и кабель расслабленными. Вместо стяжек нельзя использовать провод, поскольку из-за этого может перетереться кабель и шланг.
Металлический трос нельзя прикреплять непосредственно к корпусу во избежание поломок крепежных элементов. Надо использовать переходной отрезок из прочного капронового шнура. Такой способ дополнительно снижает вибрацию устройства и продлевает срок его эксплуатации.
Специфика установки прибора в скважину
Нежелательно использовать вибрационники в скважинах с рыхлым грунтом, поскольку вибрация, передаваемая через воду к стенкам скважину, вызовет заиливание и обрушение стенок.
Если использование устройства для скважины допускается, то перед установкой целесообразно укрепить на нем несколько колец из листовой резины, вырезанной из велосипедной или автомобильной камеры. Это предотвратит повреждение стенок скважины и корпуса насоса от взаимного касания во время работы.
Обеспечение бесперебойной работы
Длительная и бесперебойная работа обеспечивается при соблюдении требований инструкции по эксплуатации и регулярном техническом обслуживании. Не рекомендуется непрерывная работа устройства более 12 часов. Колодезный насос необходимо размещать на высоте не менее 1 м от поверхности дна. При меньшем расстоянии необходимо устанавливать фильтр для воды перед входными отверстиями. Срок службы устройства сильно зависит от количества взвешенных частиц.
