Устройство заземления своими силами: простое и сложное, для разных случаев

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
Демонтировать необходимые розетки.
Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
Соединить между собой все выводы к заземляемым розеткам.
Обесточить стояк или дом.
Подсоединить проведённое заземление к общему заземлению стояка или фазы.
Включить подачу электричества в доме и в квартире.

Что такое заземление

Заземление — это процесс соединения корпусов всех приборов в доме с землей через контур заземляющего устройства. Вся система, включая шнур электроприбора, имеет отдельный проводник для этой цели. Он проходит от розетки через распределительный щиток к контуру заземления, проложенному в полу. Прибор, подключенный к такой розетке, защищен: Если он ломается и на его металлические части подается напряжение, избыточный ток течет в землю. В худшем случае на теле остается небольшой заряд, безвредный для человека. При прикосновении к нему ощущается легкое покалывание.

Разница между заземлением и заземлением. В прошлом заземление не использовалось, поскольку считалось дорогостоящим. Заземление осуществлялось путем подключения электрооборудования к нейтральному проводнику распределительного щита и короткого замыкания его на землю. Вместо трехжильного кабеля — фаза, нейтраль и заземление — мы использовали двухжильный кабель только с фазой и нейтралью.

Когда устройство работает, нейтральный провод находится под напряжением, поэтому неисправность в корпусе, когда устройство заземлено, эквивалентна короткому замыканию. Автоматический выключатель в распределительной панели отключает предохранитель и выключает ток.

Заземление запрещено в жилых, общественных, административных и бытовых зданиях.

Как сделать монтаж контура заземления самостоятельно

Монтаж заземления можно сделать своими руками. Все шаги будут описаны ниже.

Выбираем место

Оно должно находиться в той части участка возле дома, куда не заходит человек без острой необходимости и домашние животные. Контур располагается не ближе 1 м от фундамента постройки. Лучше, если этот участок будет огорожен невысокой изгородью. На земле отмечаются все точки нахождения электродов. Обычно строится правильный, равнобедренный треугольник.

Земляные работы

Вдоль всей разметки копается траншея глубиной 0,5-0,6 м. Аналогичная траншея роется по ходу укладки шины, соединяющей контур с вводным электрошкафом.

Собираем конструкцию

Вначале, согласно схемы вбиваются штыри на заданную глубину (обычно 2-2,5 м). К вершинам стержней приваривается металлосвязь. Одна полоса приваривается к крайнему электроду (вершине треугольника) и укладывается в траншею, идущую к дому.

Ввод в дом

Шина от контура вводится во входной электрощит. На конце сверлится отверстие для болтового соединения. Сюда присоединяется соответствующая жила кабеля. При TN-C-S-системе шина соединяется с шиной-расщепителем.

Проверка и контроль

Контроль проводится путем измерения электрического сопротивления всего контура. Оно не должно превышать нормируемые показатели

Часто используется простой способ проверки. Присоединяется лампа накаливания мощностью 100-150 Вт – один конец на фазу, второй – на заземление. Четкое сияние ее указывает на качественный монтаж. При тусклом горении необходимо проверить качество стыков. Если лампа не горит, то сборка проведена неправильно.

В вашем доме система TN-C

В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.

И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.
При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.

А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.

Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!

https://youtube.com/watch?v=cXpoUMyv9TE%3F

в подвале по всем правилам монтируете самостоятельный контур заземления
в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.

Однако и такое казалось бы надежное и «автономное» заземления в многоэтажном доме, запрещено правилами.

https://youtube.com/watch?v=quyeHdFKXGY%3F

Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.

https://youtube.com/watch?v=V5KKkMDM-WA%3F

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

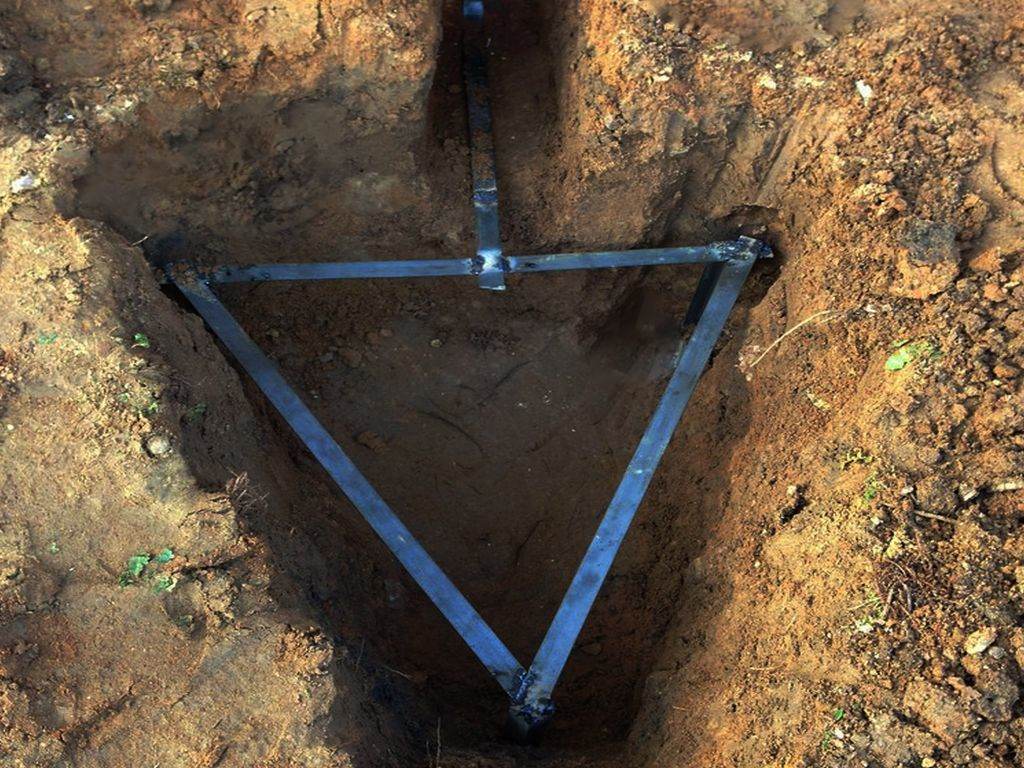

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Принцип проведения измерения

Измерение сопротивления заземляющих устройств проводят с периодичностью, установленной на предприятии, но не реже одного раза в 12 лет. Для более точного измерения создают искусственную электрическую сеть.

Рядом с испытуемым контуром в грунт встраивают вспомогательное устройство, которое называют токовым электродом, и его тоже подключают к сети. А также устанавливают электрод, по которому определяют падение напряжения в сети.

Чтобы измерить и получить более достоверные данные, в момент проведения процесса должны быть оптимальные погодные условия. То есть сопротивление почвы в этот момент должно быть максимальным. При этом должны быть выполнены следующие условия:

электрод, с которого будут снимать показания, располагают строго между заземляющей конструкцией и дополнительным электродом;
расстояние между элементами должно равняться пятикратной глубине закладки заземлителя;
при замере системы заземлителей во внимание принимается диагональ с наибольшей длиной.

Кроме того, дополнительно проводят замеры сопротивления изоляции.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

УШМ для резки и зачистки швов.
Гаечные ключи М12 и М14.
Штыковая лопата для рытья траншеи до места установки контура.
Кувалда для заглубления токоподводящих штырей.
Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
Болты М12 или М14 с шайбами и гайками — 2 шт.
Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Коротко о проверках

Согласно ПТЭЭП, периодичность проверок контуров заземления (заземляющих устройств) должна составлять 1 раз в 6 лет. Визуальный осмотр видимых частей устройства должен проводиться 1 раз в полгода. Можно проводить проверки и чаще, особенно если есть подозрения на неисправность заземляющего оборудования.

Проверку сопротивления заземления обычно проводят в комплексе с другими испытаниями. Ее задача — оценить защитные свойства электрического оборудования.

Проводить проверку могут специальные организации, имеющие разрешения для таких работ, сертифицированные в Минэнерго, имеющие специальные лаборатории и приборы для проведения измерений. Сотрудники должны пройти соответствующее обучение, проверку на знания по охране труда, медицинский осмотр.

К сведению! Заземляющее устройство (контур заземления) необходим для защиты работников от поражения электрическим током из-за поломки электрооборудования. Если система работает, то ток по заземлителю будет идти в течение короткого промежутка времени. И опасная ситуация на предприятии не случится

Поэтому важно контролировать состояние заземляющих устройств

Для чего применяется система уравнивания потенциалов

Теперь о СУП — системе уравнивания потенциалов. К дому подходят различные инженерные коммуникации: водопровод, газ, канализация и т.д. В случае неисправности в электросети (хотя бы то же пресловутое отгорание нуля или, например, пробой изоляции на корпус какого-либо электроприбора) возможно появление опасной разности потенциалов (т.е. напряжения) между шиной PE (т.е. корпусами электроприборов) и трубами или другими металлическими конструкциями, которые имеют с ними контакт. Чтобы этого не случилось, все стационарные металлические конструкции (трубы, арматура, ванны, раковины, поддоны, дверные рамы и т.д.) соединяются с системой заземления проводами достаточного сечения. При этом, прежде чем заземлить газовую трубу, нужно выполнить ряд требований и согласовать с соответствующей службой.

Кроме СУП, часто встречается такое понятие, как ДСУП — дополнительная система уравнивания потенциалов. Это относится к ванным комнатам и другим помещениям, где соседствуют вода и электричество. То есть в помещении с повышенной влажностью ставится коробочка с клеммником, называется коробка уравнивания потенциалов (КУП), от которой заземляющие проводники разводятся ко всем металлическим конструкциям. Кстати, если трубы пластиковые, то делаются специальные металлические вставки, которые тоже подсоединяются к системе ДСУП. Также, если в полу имеется система электрообогрева или проходит электропроводка, то между ними и покрытием пола укладывается сетка из арматуры, которая тоже соединяется с ДСУП. Приспособлений для присоединения заземления к чему-либо существует великое множество, на все случаи, некоторые из них для убедительности привожу на фото ниже:

Кстати, нельзя применять СУП в отдельно взятой квартире многоквартирного дома. Это чревато тяжелыми последствиями. Вообще, данная статья написана в основном для владельцев частных домов, которым приходится заботиться об электробезопасности самостоятельно. Квартиры — это отдельный вопрос, здесь многое зависит от того, когда построен дом, когда в нем был капитальный ремонт, какая система электропроводки в доме. Конечно, все нюансы такого сложного вопроса в рамках одной статьи охватить невозможно, поэтому консультируйтесь всегда со специалистом на месте, и доверяйте такую работу только квалифицированным работникам. Ибо от этого завистит жизнь ваша и окружающих вас людей.
