Как выбрать правильный дюбель, который не прокручивается ‒ нашёл идеальный вариант

Параметры дюбелей, шурупов к ним и отверстий под дюбели

5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

 Шурупы, ввинчиваемые в дюбели, также имеют не только разные диметры и длины, но и различные конструкции шляпок. Чаще всего это шляпки впотай и под крестовую отвертку. Шурупы с диаметром стержня от 6 мм и более могут иметь шестигранную головку под ключ. Кроме того, шурупы для быстрого монтажа имеют шиферообразную резьбу, что позволяет при монтаже забивать шуруп молотком, а при демонтаже шуруп можно вывинчивать обычным способом.  Для крепления к тонким стенам, к пустотелым блокам и кирпичам изготавливаются специальные дюбели (см. рис.2).

2а) Универсальный дюбель повышенной эластичности	2б) Дюбель — бабочка	2в) Дюбель — фасадный соединитель

 На рис.2а) представлен универсальный дюбель из полипропилена повышенной эластичности. В плотной толстой стене он ведет себя, как обычный дюбель. При попадании в полость дюбель наворачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп к стене.  Для пустотелых конструкций существует дюбель типа бабочка», представленный на рис.2б). Рисунок также дает представление, как использовать этот дюбель.  В отдельную группу дюбелей необходимо отнести так называемый фасадный соединитель. Его назначение- механическое крепление термоизоляции (пенополистерола, минеральной ваты, волокнистых плит) к стенам из бетона, кирпича или камня, который представлен на рис.2в).  По существу это тот же пластмассовый распорный дюбель, но более длинный с увеличенной шляпкой с тарелкой. Сам дюбель  изготовлен из ударопрочного полипропилена, а пластмассовый соединительный стержень изготовлен из полиамида, армированного стекловолокном или из полиамида с высокой ударной вязкостью.  Монтаж соединителя производится механическим вбиванием стержня в центральное отверстие фасадного соединителя. Центральный стержень может быть и металлическим.       Для обеспечения более надежного крепления, особенно при воздействии повышенных температур, применяются стальные распорные дюбели (рис.3).

Рисунок 3 Конструкция стального распорного дюбеля

Дюбели такой конструкции могут применятся для крепления к толстым и тонким стенам. За тонкой стеной происходит раскрытие такого дюбеля аналогично дюбелю- бабочке», что дает возможность применения дюбеля для больших нагрузок.  Еще большие нагрузки выдерживают распорные стальные анкеры (рис.4).

Рисунок 4 Распорные стальные анкеры

С их помощью крепятся оконные и дверные короба и другие тяжеловесные конструкции.

06.05.2007

При копировании материалов прямая ссылка на сайт www.zmi2.ru обязательна.

ЗМИ  —  2:   сетка рабица , Гвозди , крепеж, метизы, саморезы , заборные секции , печное литье .

Список источников

• stroyvolga.ru
• chudoogorod.ru
• weller.ru
• www.zmi2.ru

Виды и характеристики

Бабочка

Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.

Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.

Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Изготавливается из пластмассы. Продается в сложенном виде.

Зонтик

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.

При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.

Способен выдержать до 35 кг.

Molly

Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.

Изготавливается только из металла.

Driva

Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.

Может быть как металлическим, так и нейлоновым.

Legs

Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.

Дюбель-гвоздь

Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.

Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

Анкер химический

Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.

Дюбель для двойного гипсокартона

Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.

Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

Виды дюбелей и их применение

Возможно Вам нужно:

Дюбель полипропиленовый 5х25 мм

Подробнее

Дюбель универсальный 6х37 мм

Подробнее

Дюбель нейлоновый 6х30 мм

Подробнее

Дюбель для гипсокартона driva нейлон

Подробнее

Дюбель-гвоздь 6х40 мм с потайной манжетой

Подробнее

Дюбель-гвоздь 6х60 мм с грибовидной манжетой

Подробнее По материалу изготовления дюбели бывают полипропиленовые, нейлоновые и металлические. Дюбель-гвозди — нейлоновые и полипропиленовые, сами гвозди — стальные и полипропиленовые. В зависимости от материала дюбели различаются не только своими характеристиками в плане общей стойкости и прочности, но еще и применением при различной температуре. Различные материалы исполнения таких крепежных изделий позволяют выбрать подходящий дюбель или дюбель-гвоздь для определенных условий работ и погодных условий.

Основные виды дюбелей:

• Распорные полипропиленовые;
• Распорные полипропиленовые усиленные;
• Трехлепестковые;
• Универсальные («морковки»);
• Универсальные с бортиком;
• Универсальные PDU;
• Распорные нейлоновые;
• Для гипсокартона («бабочки»);
• Для гипсокартона Driva;
• Для газобетона;

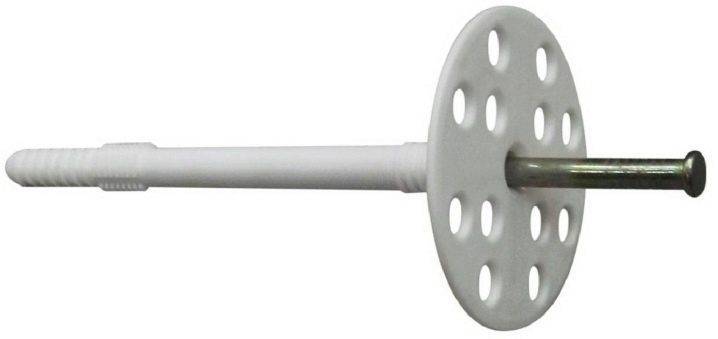

• Дюбели для утеплителя с пластмассовым/с металлическим гвоздем (дюбель-парашют», «дюбель-зонтик», «дюбель-гриб»);
• Винтовые для теплоизоляции.

Основные виды дюбель-гвоздей:

• С потайной/грибовидной манжетой;
• Нейлоновые с потайной/цилиндрической манжетой;
• С нейлоновым гвоздем;
• Дюбели рамные нейлоновые.

Дюбели делятся на универсальные (которые используются для широкого спектра материалов и различных типов конструкций) и специальные (за счет особых форм применяются для определенных условий и материалов). Специальные дюбели по материалу, для которого они предназначены, представлены рамными дюбелями, а также деляются на дюбели для утеплителя, для газобетона, гипсокартона.

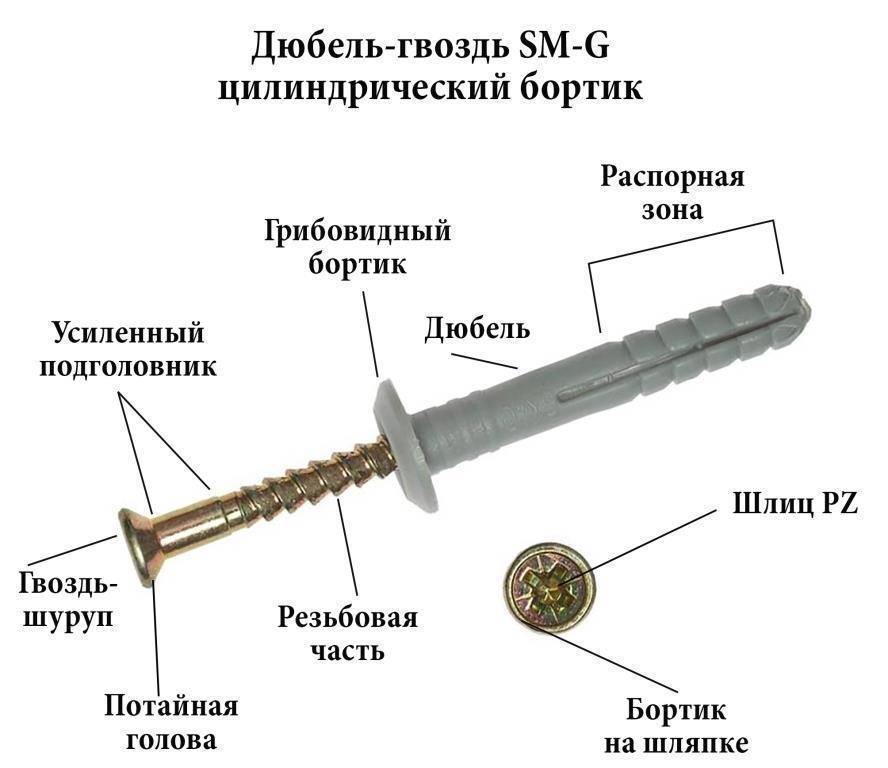

Конструкция дюбеля

В основном конструкция дюбеля представлена двумя частями: распорной и нераспорной. В первом случае дюбель с легкостью трансформируется при выполнении монтажных работ, что приводит к надежному закреплению элемента в материале. Во втором случае габариты и параметры не изменяются, при этом выполняются другие задачи. Например, такой тип дюбелей позволяет определять длину и прочность, а также позволяет устранить проворачивание в отверстии. Также у дюбеля и дюбель-гвоздей возможно наличие манжеты.

Типы манжет

• Цилиндрическая
• Грибовидная
• Потайная

Манжеты располагаются у отверстия изделия, где располагаются гвозди или шурупы. Такая конструкция позволяет исключить момент проваливания — бортик защищает крепеж от попадания в отверстие для монтажа.

Дюбели и дюбель-гвозди используются для широкого ряда строительных материалов: полнотелых твердых или же пористых, а также для пустотелых и листовых. Чаще всего такие крепежные изделия закрепляются в бетоне, кирпиче, природном камне; газобетоне, пенобетоне, ячеистом бетоне; бетонных блоках, гипсокартоне, гипсоволокне, ДСП, фанере и пр.

Основные типы дюбель-гвоздей

Такие крепежные изделия разделяются на дюбель-гвозди для ручного монтажа (они применяются с использованием молотка) и специализированного, при котором дюбель-гвозди предназначаются для строительного пистолета.

В первом случае необходимо просверлить отверстие, после чего зафиксировать в нем распорный элемент, который впоследствии забивается при помощи молотка. Во втором случае сверлить отверстие не требуется, что увеличивает скорость выполнения работ.

Обзор дюбелей компании Стройбат

Пластиковый и металлический виды

Сопоставим между собой особенности металлических и пластиковых дюбелей.

Пластиковая разновидность

Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.

Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.

Металлическая разновидность

Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.

Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.

Существующие виды метиза

В рамках данной статьи предлагаем вам несколько видов этого метиза:

Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.

Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.

Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.

Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.

Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.

Виды, размеры дюбель-гвоздей.

Всего существует два основных вида дюбель-гвоздей.

Первый служит как крепление для ручного монтажа. Таким образом, этот вид крепления можно забить при помощи обычного молотка. Этот элемент имеет вид металлического гвоздя, в оболочку которого входит специализированный распорный элемент. При помощи него получается обеспечить надежное крепление.

Для того, чтобы установить такой вид гвоздя, понадобится:

• высверлить отверстие;
• вставить туда распорный элемент;
• забить гвоздь молотком.

Стоит обратить внимание, что этот вид крепления имеет в своей структуре распорный элемент в виде специального воротничка, который позволяет надежно закрепиться в отверстии, даже если отверстие сделано слишком глубоким. Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление

Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела

Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела

Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела.

Существуют и другие под виды дюбель-гвоздей. Одно из самых популярных изготовлено из нержавеющей стали. Этот вариант гораздо экономичнее других и во многом, можно сказать, качественнее.

В зависимости от вида конструкции существуют и другие виды дюбель-гвоздей со своим основным предназначением и размером.

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность – пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Работа с бетонной стеной

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды

Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой

В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

https://youtube.com/watch?v=tfSgTbneMP4

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен. В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона. В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Маркировка дюбелей

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

Читать также: Что такое правка металла слесарное дело

Дюбель-гвоздь виды

Классификация по виду монтажа дюбель-гвоздей:

— Рис 1. Дюбель-гвоздь с ручным монтажом.

— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

Классификация по области применения дюбель-гвоздей:

— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

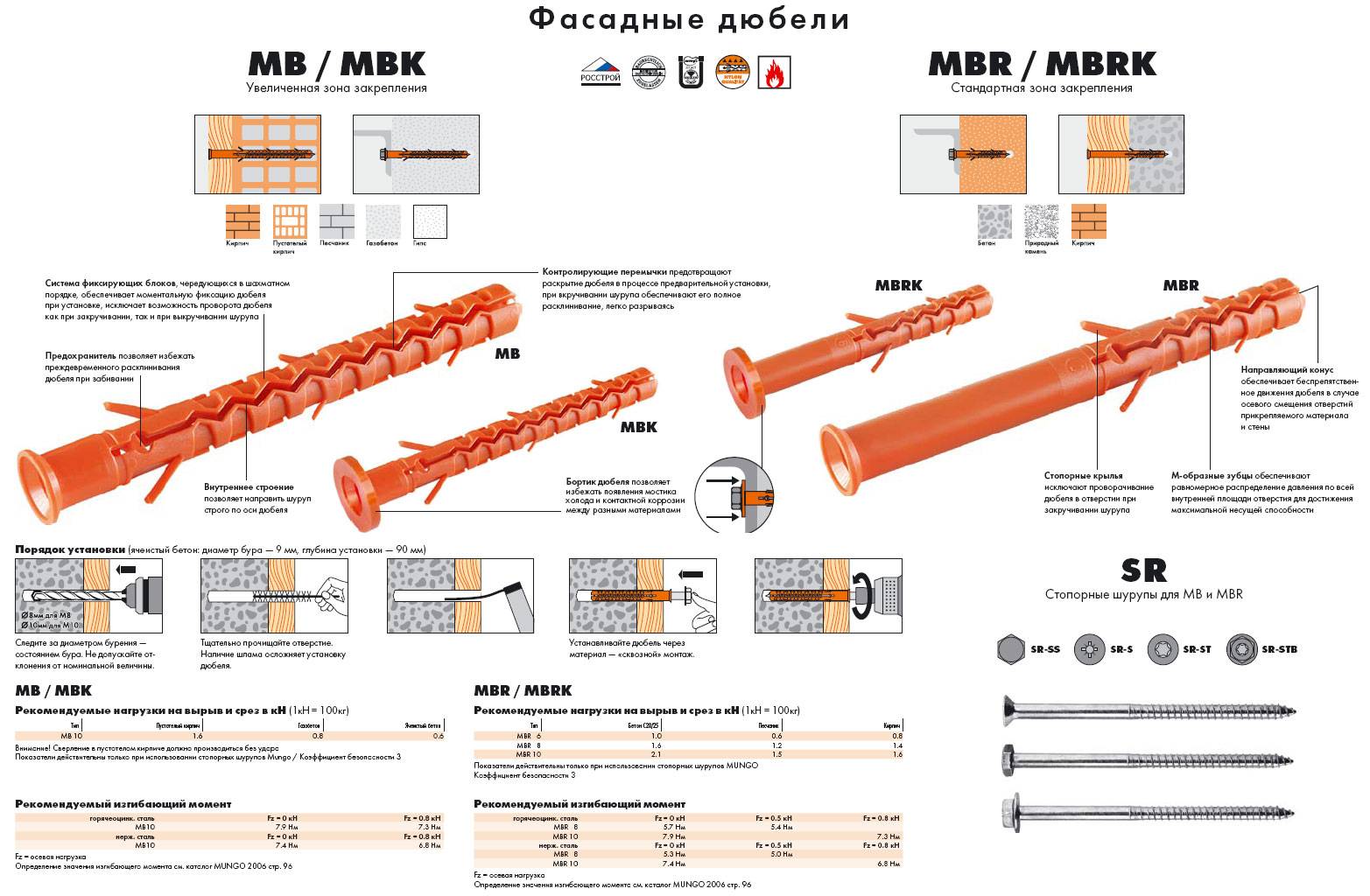

— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

Размеры и вес дюбель-гвоздя.

Таблица 1

Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

Обозначение, мм	6х40	6х60	6х80	8х60	8х80	8х100	8х120	8х140	10х100
Do, диаметр отверстия под дюбель, мм	6,00	6,00	6,00	6,00	8,00	8,00	8,00	8,00	10,00
L, длина дюбеля, мм	40,00	60,00	80,00	60,00	80,00	100,00	120,00	140,00	100,00
Ds, диаметр гвоздя, мм	4,00	4,00	4,00	5,00	5,00	5,00	5,00	5,00	7,00
Ls, длина гвоздя, мм	42	62	82	62	82	102	122	142	102
T, мин. глубина при сквозном монтаже, мм	50	70	90	70	90	110	130	115	150
H, мин. глубина анкеровки, мм	30,00	30,00	30,00	40,00	40,00	40,00	40,00	40,00	50,00
Da, макс. толщина прикрепляемого материала, мм	10,00	30,00	50,00	20,00	40,00	60,00	80,00	100,00	50,00
Мин. вырывающая сила, кН (бетон В25)	1,60	1,60	1,60	2,40	2,40	2,40	2,40	3,40	2,40
Мин. срезающая сила, кН (бетон В25)	1,80	1,80	1,80	2,90	2,90	2,90	2,90	2,90	4,10
Номинальный вес 1000 шт., кг	3,30	4,89	7,28	8,50	11,02	13,78	16,53	19,30	15,32

Таблица 2

Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

Обозначение	Т мин. глубина при сквозном монтаже, мм	Н мин. глубина анкеровки, мм	Dа макс. толщинаприкрепляемогоматериала, мм	Мин. вырыв. сила, кН бетон В 25	Мин. срезающ. сила, кН бетон В 25	Вес 1000 штук, кг
5х35	45,00	30,00	5,00	0,90	1,30	3,30
5х45	55,00	30,00	15,00	0,90	1,30	3,80
6х40	50,00	30,00	10,00	1,60	1,80	4,20
6х60	70,00	30,00	30,00	1,60	1,80	11,10
6х80	90,00	30,00	50,00	1,60	1,80	14,30
8х60	70,00	40,00	20,00	2,40	2,90	9,50
8х80	90,00	40,00	40,00	2,40	2,90	14,30
8х100	110,00	40,00	60,00	2,40	2,90	14,80
8х120	130,00	40,00	70,00	2,40	2,90	17,30
8х140	150,00	40,00	80,00	2,40	2,90	—
8х160	170,00	40,00	90,00	2,40	2,90	—
10х100	115,00	50,00	50,00	3,40	4,10	—
10х120	150,00	50,00	85,00	3,40	4,10	—
10х140	175,00	50,00	110,00	3,40	4,10	—

Таблица 3

Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.
