Детектор (индикатор) скрытой проводки

На что обратить внимание при покупке

Сперва вам нужно определиться с набором функций, которые вам необходимы. Если вам надо только найти проводку, с этим вполне справится недорогой детектор. Если придется еще и определять каркасы или трубопроводы, потребуется устройство посерьезнее.

Ообнаружитель скрытой проводки пригодится во время ремонта

Глубина сканирования

При покупке обращайте внимание на то, какие материалы может определить данная модель, на то, на какой глубине эти материалы могут находится. Дешевые модели обычно ищут на глубине 20 мм, чего явно недостаточно — слой штукатурки обычно больше — порядка 30-40 мм

В общем, желательно, чтобы «видел» прибор для обнаружения скрытой проводки как можно глубже. Правда, такие модели стоят дороже.

Глубина сканирования — одна из ключевых характеристик

Тип индикации

Определиться надо будет с типом оповещения. Он бывает трех типов:

• Сигналы подаются звуком разной тональности и/или длительности. По типу сигналов можно различить что именно нашел прибор в этом месте.

• Световая индикация. Есть светодиоды, которые зажигаются при обнаружении проводки или коммуникаций. Светиться они могут разным цветом, с разной интенсивностью. Зная каким образом прибор реагирует на какие материалы или степень приближения, приноровившись, можно довольно точно идентифицировать «находки».

  Наличие экрана делает пользование проще

• Жидкокристаллический экран. Самый дорогой тип приборов, но и самый удобный. Информация отображается в понятной форме, никаких проблем с расшифровкой. Наличие экрана не мешает использовать и звуковую сигнализацию — такая комбинация наиболее удобна.

В общем и целом, к любому детектору надо привыкать — изучить какие сигналы он подается при приближении к каждому типу «находок». Для этого надо сначала проверить реакцию на открытых проводах, арматуре, древесине, потом пытаться найти скрытое в стене или в полу. К тому же перед началом работы желательно сделать невероятное — прочесть инструкцию по эксплуатации. Это обычно помогает быстрее научиться обращаться с прибором.

Тест в магазине

Перед покупкой выбранной модели протестируйте ее. В качестве объекта можно использовать любой провод, идущий к электроприбору. Посмотрите, соответствует ли заявленная глубина сканирования реальной — попробуйте «найти» провод на разном удалении от него, закройте его доской, куском пластика и т.д., повторите попытки. Если все тесты пройдены нормально, можно покупать.

Перед покупкой проверьте как работает устройство

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

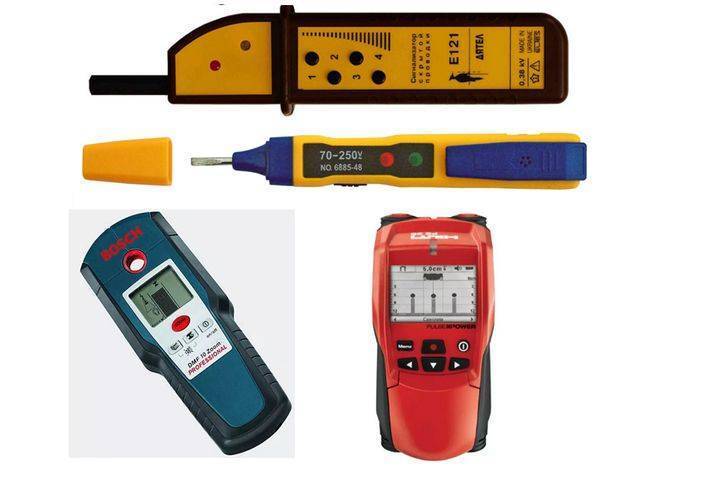

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

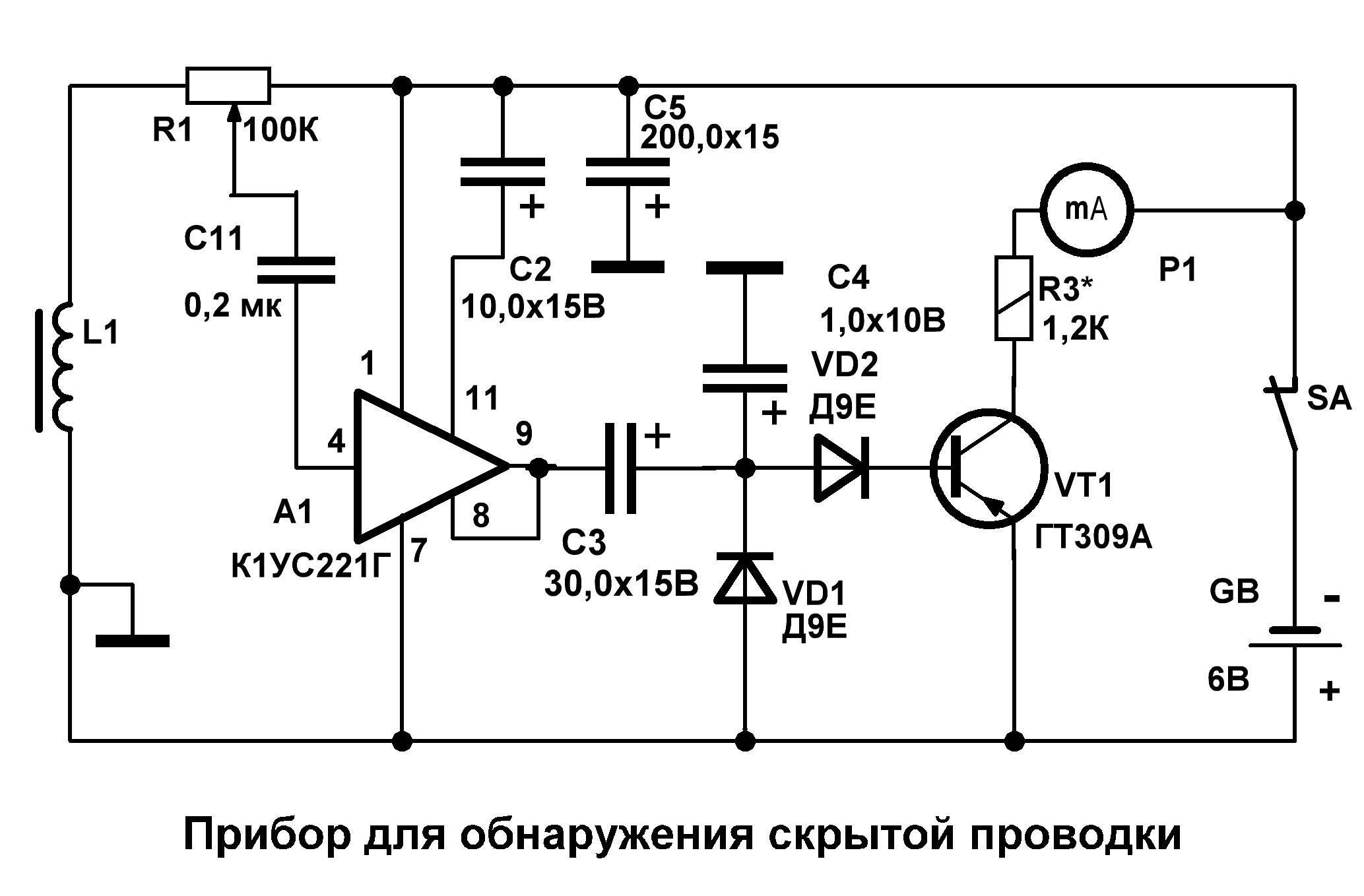

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Как проверить купленный сигнализатор скрытой проводки

Если купленный прибор имеет достойное и проверенное качество, вам не запретят проверить его прямо в торговой точке. От вас требуется:

• включить приобретенное приспособление и попробовать найти любую видимую проводку включенных электроприборов или освещения. Подойдут точечные светильники и проводка от кондиционера;
• проделать тот же самый процесс, но немного отдалившись от проверяемой проводки;
• попробовать найти провод с отсутствующим напряжением с разных расстояний;
• попробовать накрыть приборы каким-то изолирующим средством (пенопластом, резиновым ковриком либо доской), разумеется, если вам позволит сделать это продавец.

Обращаем ваше внимание, проведенная проверка должна совпадать с описанием в инструкции, если так — это говорит о соблюдении качества при изобретении прибора

Современный индикатор для поиска электропроводки

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

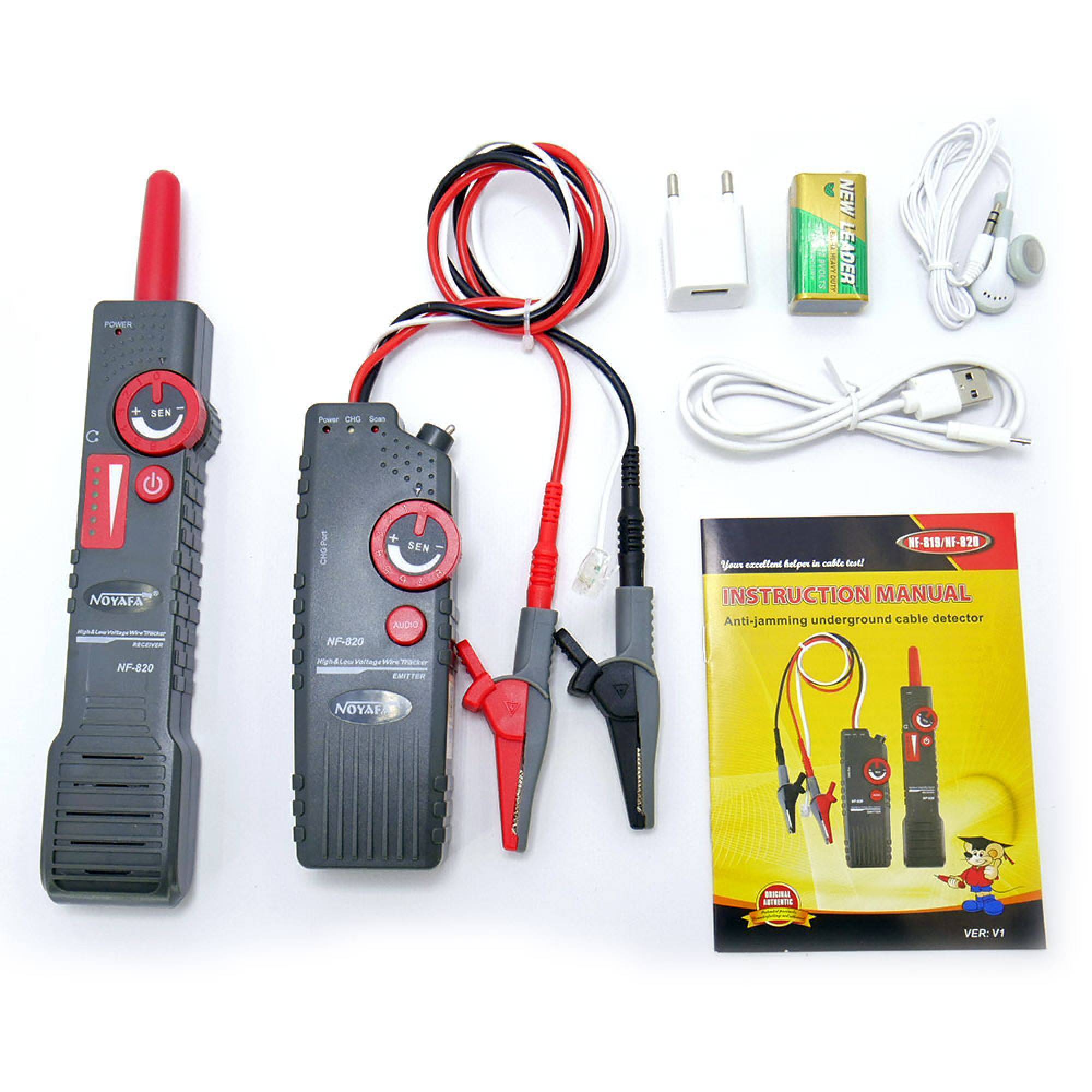

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

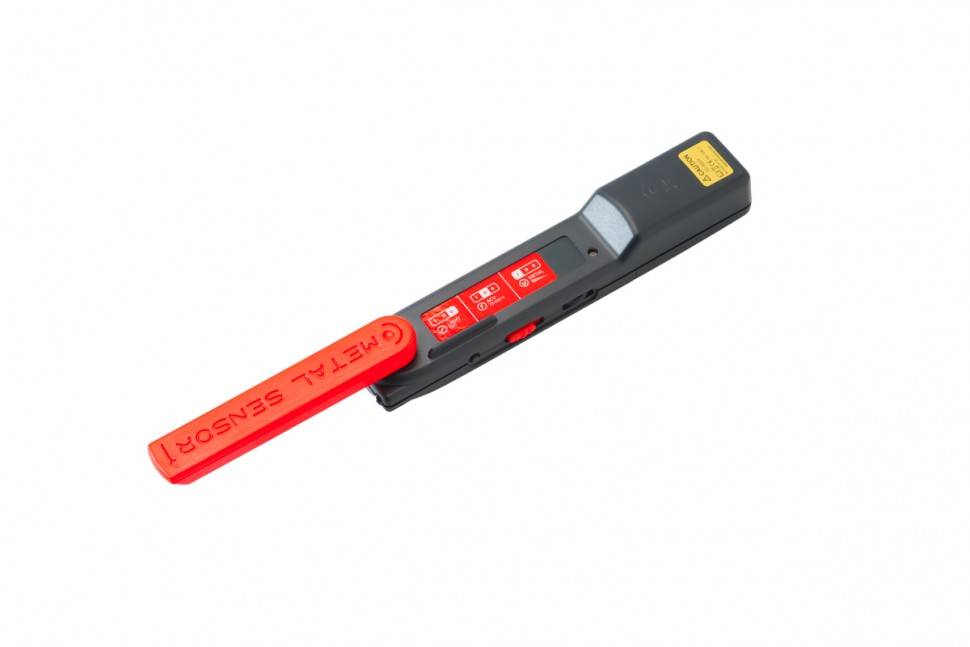

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Типы устройств

Приборы для обнаружения скрытой электропроводки отличаются по принципу работы и, следовательно, по типу материалов, которые они способны обнаружить. Все остальные отличия — в функционале и величине характеристик, они зависят от конкретной модели.

Существует три основных типа обнаружителей скрытой проводки:

• магнитные;
• импульсные магнитные;
• электромагнитные (реагирующие на ЭМ-поле);

Каждый из типов полезен в разных ситуациях.

Магнитные и импульсные устройства

Прибор для поиска скрытой электропроводки этого типа создает вокруг себя электромагнитное поле, на которое реагируют металлы. Такие изделия позволят найти спрятанные в стенах трубы, гвозди и прочие изделия, сделанные из металлов, притягивающихся магнитом (по-научному — ферромагнетиков).

Провода сделаны из алюминия или меди — первый способен притягиваться только при очень низкой температуре. Второй вовсе не обладает такими свойствами. Поэтому сигнализатор скрытой проводки данного типа способен найти провода, находящиеся под напряжением.

Более дорогие устройства для обнаружения скрытой проводки способны определять наличие дерева или пластика в стенах. Они не создают постоянное магнитное поле, а проводят импульсы, считывая информацию о скорости их прохождения сквозь препятствия. Их оснащают ЖК-дисплеями, на которых отображается информация об обнаруженных объектах.

Электромагнитные устройства

Детекторы этого типа реагируют на электромагнитное поле, создаваемое током. Они узкоспециализированы, могут использоваться только как искатели проводов под напряжением. Такое оборудование удобно тем, что во время поиска не среагирует на другие металлы, если они есть в стене. Однако есть и недостаток — при выявлении спрятанных проводов во влажной стене оно будет реагировать в любом месте. Поэтому в ванных комнатах, лоджиях и кухнях электромагнитные детекторы могут оказаться бесполезными.

Универсальные устройства

Универсальные индикаторы скрытой проводки работают в 3 режимах: обнаружение металлов, неметаллических предметов, скрытой проводки в стене. Для точности предоставления данных изделия функционируют в  нескольких степенях чувствительности.

Недостаток таких приборов — их стоимость. Профессиональный датчик проводов может стоить до 600 долларов. Устройства требуют предварительной настройки. В некоторых моделях она автоматическая, в других требуются технические знания для того, чтобы получить от прибора желаемый результат.

Лучшие высокоточные детекторы скрытой проводки

Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.

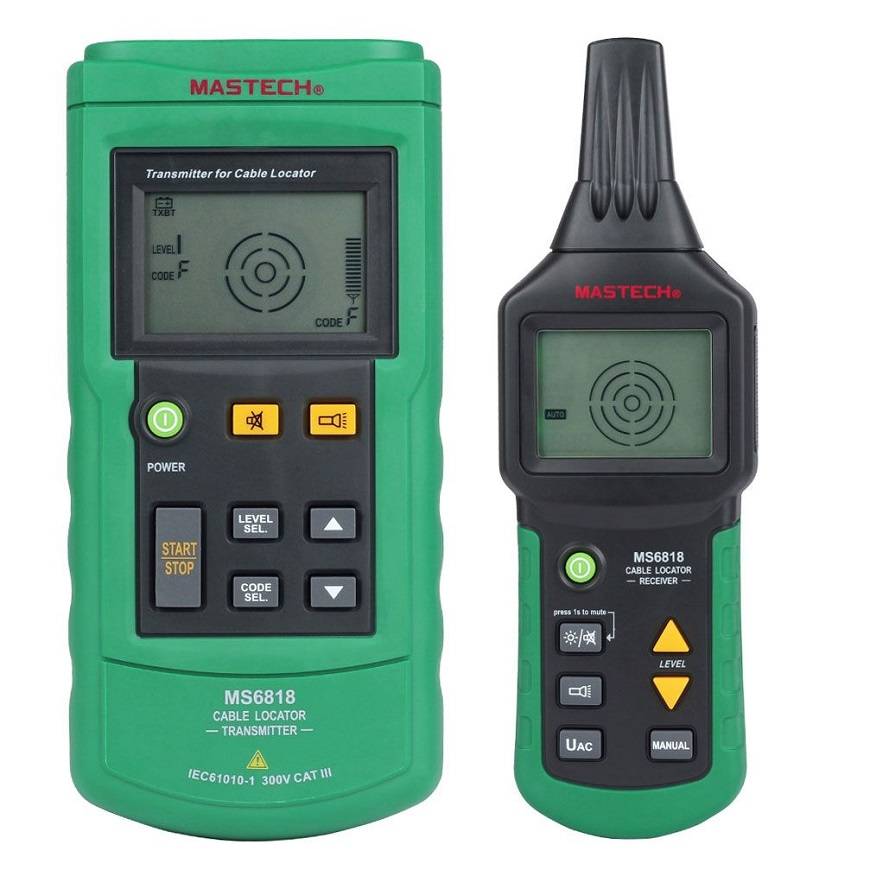

Mastech MS6818

Компактный Mastech MS6818
Мне нравитсяНе нравится

Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.

Характеристики:

• высокая точность;
• сканирование на глубину в 2 метра;
• информативный дисплей;
• кнопки, выведенные к экрану.

Плюсы и минусы

многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.

высокая стоимость;
сложные настройки.

Стоимость прибора доходит до 20 000 рублей в регионах.

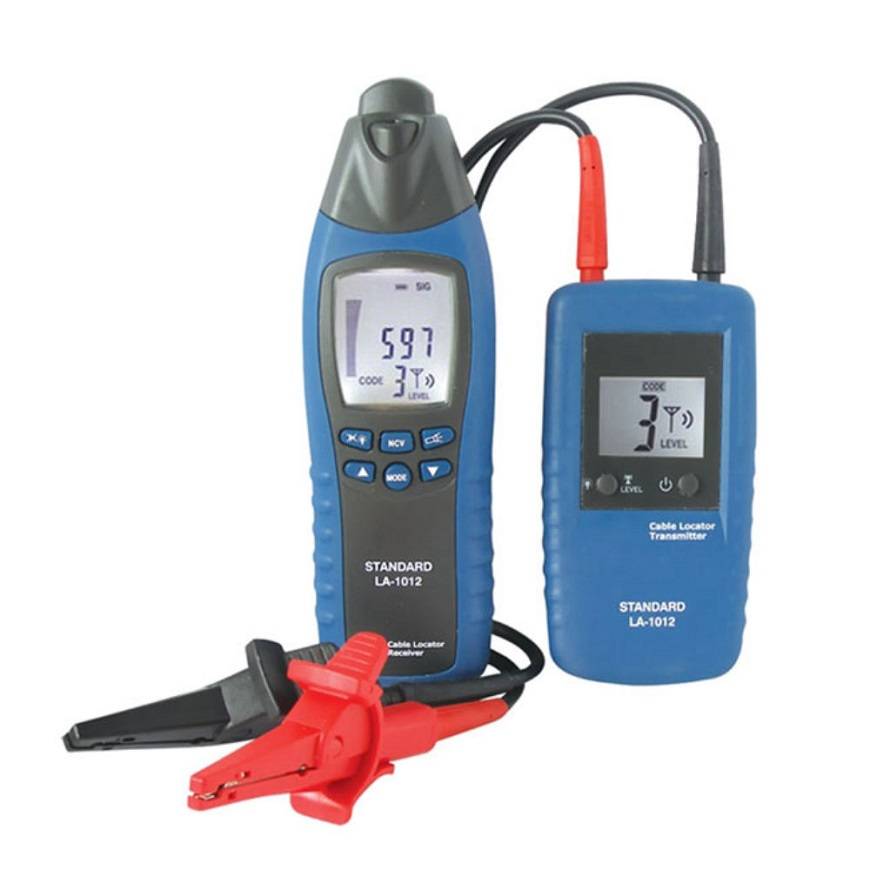

CEM LA-1012

Модель CEM LA-1012
Мне нравитсяНе нравится

Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.

Характеристики:

• глубина сканирования до 2,5 метров;
• автоотключение;
• несколько диапазонов измерений;
• информативный дисплей;
• звуковая индикация;
• подсветка.

Плюсы и минусы

компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.

высокая стоимость;
индикация уровня заряда не всегда корректна.

Средняя стоимость прибора 15 000 рублей.

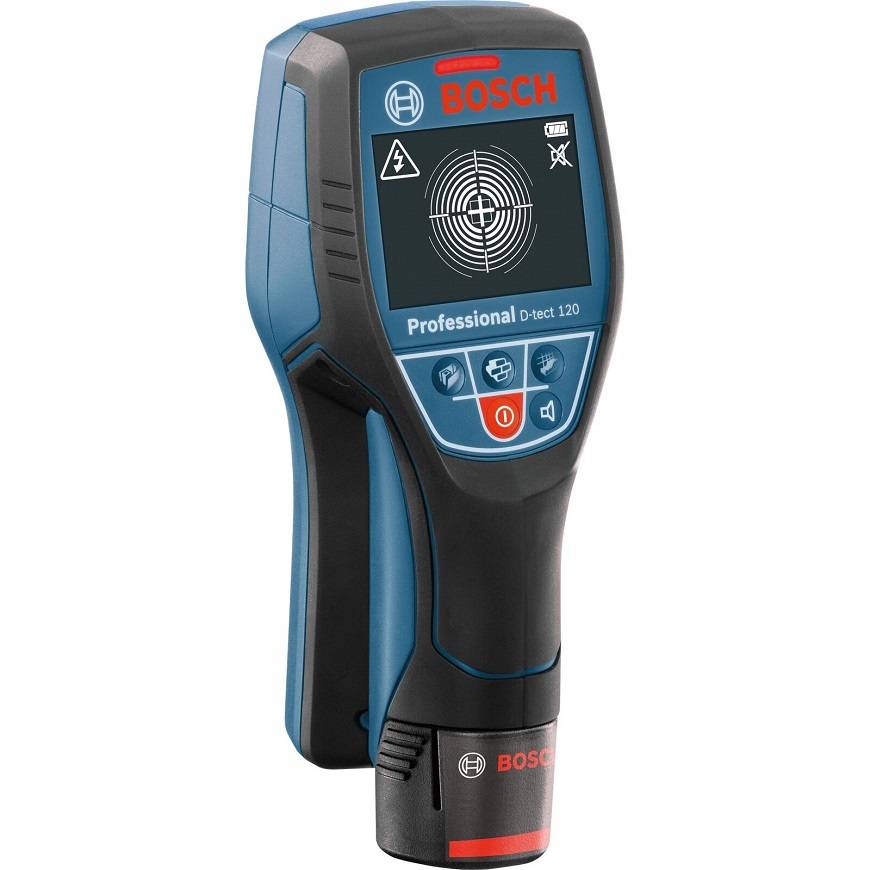

Bosch D-tect 120 Professional

Прибор Bosch D-tect 120 Professional
Мне нравится2Не нравится

Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.

Характеристики:

• сквозное отверстие для разметки;
• запасной аккумулятор;
• информативный дисплей;
• подсветка;
• звуковая индикация.

Плюсы и минусы

хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.

не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.

Стоимость прибора 9 000 рублей.

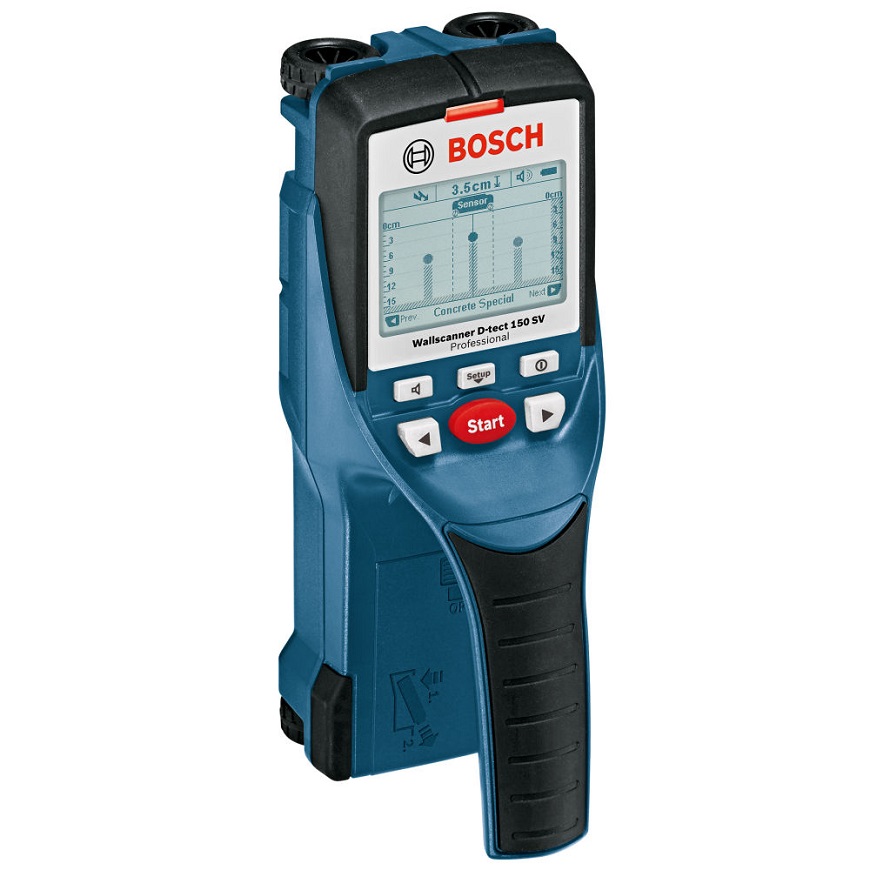

Bosch D-tect 150 SV Professional

Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится

Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.

Характеристики:

• сканирование на глубину до 6 см;
• два датчика;
• роликовая опора;
• функция Signal View;
• графическая информация.

Плюсы и минусы

долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.

тяжёлый – более 1,5 килограммов;
очень высокая стоимость.

Купить прибор можно за 50 000 рублей.

Итоговая таблица рейтинга

Bosch D-tect 120 Professional
2

ЗУБР Профессионал DX-750
1

ЗУБР Мастер DX-350 45265
1

Индикаторная отвертка STAYER 4520-48

CEM LA-1012

Mastech MS6818

Bosch GMS 120 Professional

Bosch Universal Detect

Sparta 938225

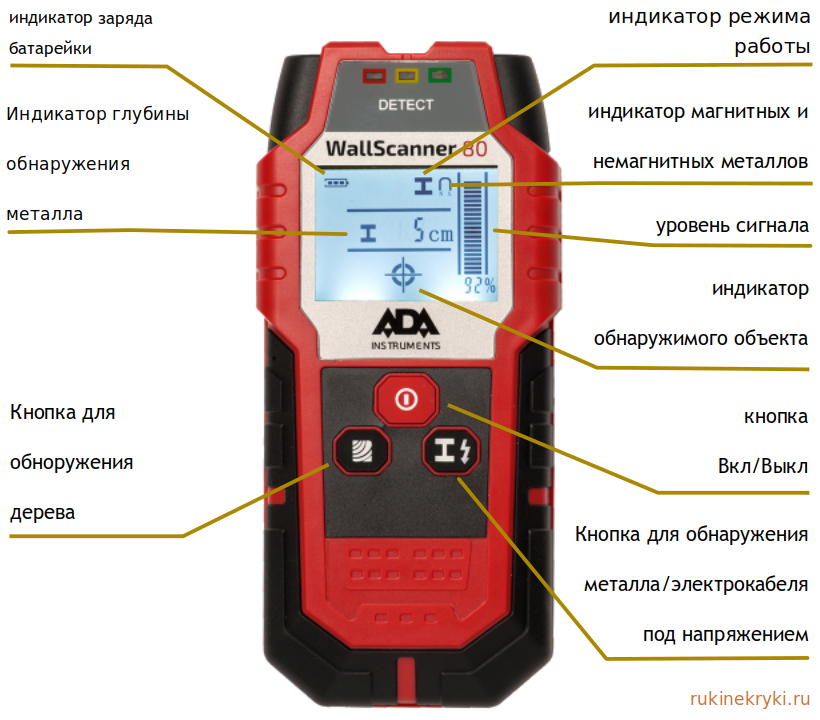

ADA instruments Wall Scanner 80

Condtrol Drill Check

Bosch D-tect 150 SV Professional

ELITECH Д 100
-1

ELITECH Д 80
-1

Laserliner MultiFinder Plus 080.965A
-1

ADA instruments Wall Scanner T
-1

ADA instruments Wall Scanner 50
-1

DSL-8220S

Любой фазный проводник, имеющийся в стене, будет с легкостью обнаружен с помощью DSL-8220S – простота и надежность – основные плюсы этого прибора. Гарантия своевременного реагирования на обнаруженный провод – световая и звуковая индикация. Корпус – влагозащищенный. Опционально доступна функция регулировки чувствительности прибора. Вся передняя часть корпуса прибора, является основным элементом сканера. Экономичный и длительный срок работы обеспечивает элемент питания типа «Крона». Корпус прибора одновременно является и антенной детектора.

Преимущества и недостатки

минимальные габаритные размеры – 195х50х20мм;
легкость эксплуатации и управления;
обнаруживает предметы под штукатуркой, кирпичной кладкой, деревом;
относительно низкая стоимость;
поиск и обнаружение всех типов кабелей – электрокабели, антенные и кабели связи.

в процессе регулярной эксплуатации, возможны сбои в работе и показаниях, необходима калибровка.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

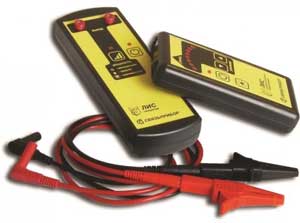

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

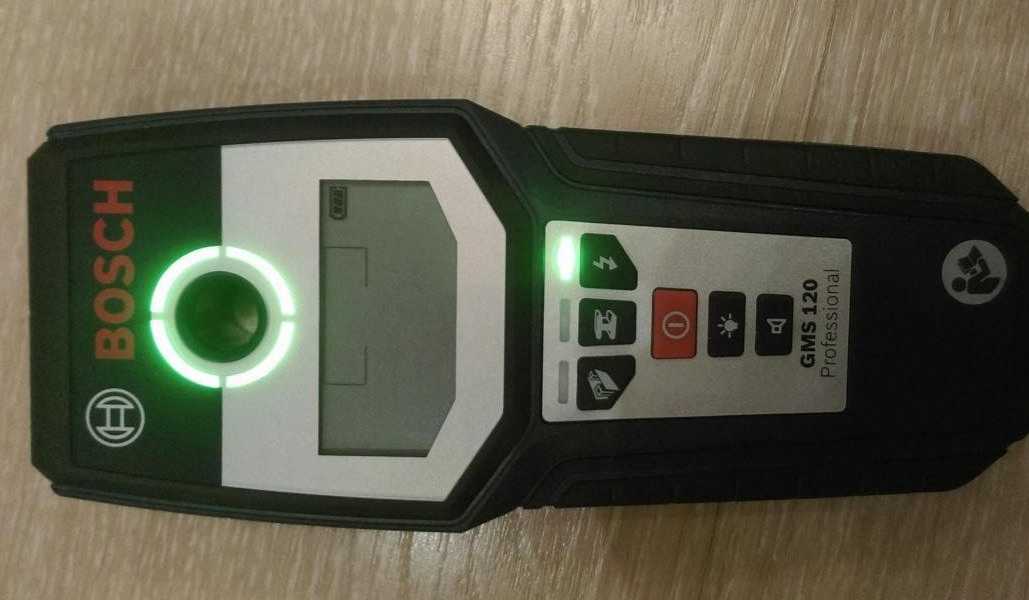

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.
