Какие бывают прицепы и в чем различия
Определиться среди множества возможных видов можно только изучив конструктивные особенности каждого отдельного вида. На видео по изготовлению прицепа для мотоблока своими руками вы увидите разные модели.
Вот наиболее распространенные вариации прицепов к мотоблокам, которые создаются своими руками:
Полностью цельные. Они предусматривают неразборный тип кузова. Такой вариант считается наиболее надежным при перевозке сыпучего груза. Все соединения и швы надежно свариваются при сборке бортов. Для того, чтобы удобнее было разгружать такой прицеп, на нем делают откидной бортик сзади.
Конструкции трансформирующиеся примечательны за счет того, что они могут создавать дополнительную площадь горизонтального вида. Бортики откидные и тем самым при отвороте нескольких или всех бортов получается большего размера плоское дно.
Самым удобным для выгрузки любого сыпучего груза считается самосвальный тип.
При помощи механизма кузов поднимается на такую высоту, чтобы все сыпучие части полностью выгружались из прицепа. Прицеп-самосвал для мотоблока своими руками выбирается чаще других видов.
Приступаем к сборке
Если вы не знаете, как сделать прицеп к мотоблоку, рекомендуем начать с рамы. Длина и ширина прицепа зависит от ваших потребностей и мощности установленного двигателя.
Чтобы не заниматься сложными вычислениями, можно воспользоваться заводской моделью в качестве шаблона. Вот рекомендуемые параметры производителей:
- Прицепы способные перевозить до 300 килограмм груза, предназначены для лёгких мотоблоков. Оптимальные габариты: 1.15/0.85/1 м. Длина, высота и ширина соответственно.
- Для изделий средней мощности (от 5 л. с.) подходят прицепы грузоподъёмностью около 500 килограмм. Здесь применяются параметры 1.5/1.4 м. Высота бортов различная, в зависимости от характера перевозимого груза.
- Тяжёлые модели оснащаются двухосными прицепами: 1.2/3 м.
Взяв за основу данные технические параметры, можно приступать к сборке. Для изготовления рамы рекомендуем использовать трубы квадратного или круглого сечения либо металлический швеллер № 5.
Элементы рамы сваривают между собой и усиливают пятью поперечинами, которые будут выполнять функцию рёбер жёсткости. К углам конструкции приваривают вертикальные стойки из уголка для бортов. Дно прицепа закрывают металлическим листом.
Борта можно сделать из досок или более тонкого металла
Обратите внимание, что борта лучше делать откидными для облегчения разгрузки прицепа. Откидным можно сделать только задний борт, но мы рекомендуем сделать открывающимися две боковые стенки. Прицепное устройство изготавливают из трубы квадратного сечения
Конец дышла, приваренный к мотоблоку, усиливают двумя уголками. Для сцепления с мотоблоком используется шарнирное соединение, чтобы ходовая часть прицепа могла изменять положение вне зависимости от колёс мотоблока
Прицепное устройство изготавливают из трубы квадратного сечения. Конец дышла, приваренный к мотоблоку, усиливают двумя уголками. Для сцепления с мотоблоком используется шарнирное соединение, чтобы ходовая часть прицепа могла изменять положение вне зависимости от колёс мотоблока.
Колёса прицепа заимствуются в готовом виде с легковых автомобилей, и устанавливаются вместе с рессорами.
Основная конструкция готова. При желании прицеп можно дополнить гидравлическим цилиндром, чтобы сделать разгрузку автоматизированной.
Варианты сбрасывания
По режиму освобождения от груза прицеп бывает:
- Самоопрокидывающийся — основан на физическом принципе обычного рычага.
- Поднимающийся механически — с помощью приспособлений или механизмов.
Рассмотрим особенности каждого вида.

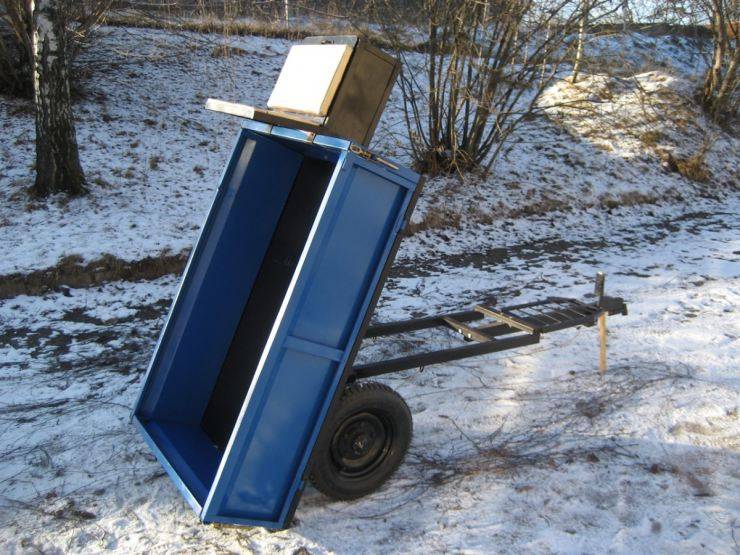

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

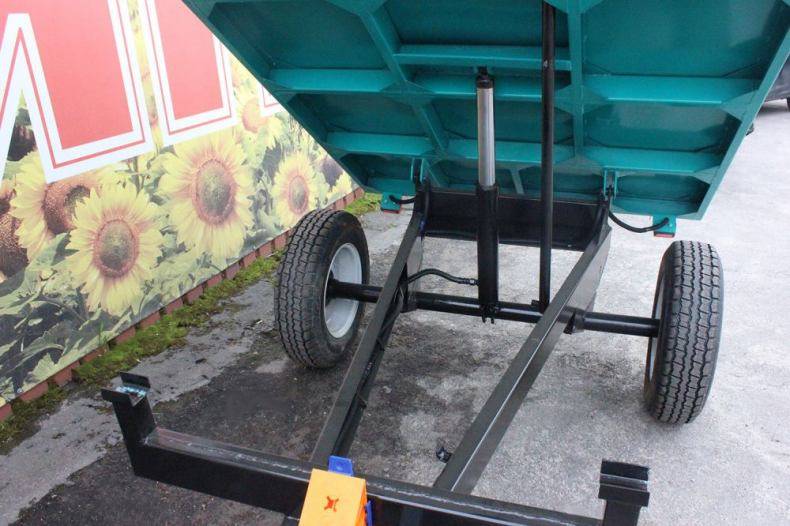

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

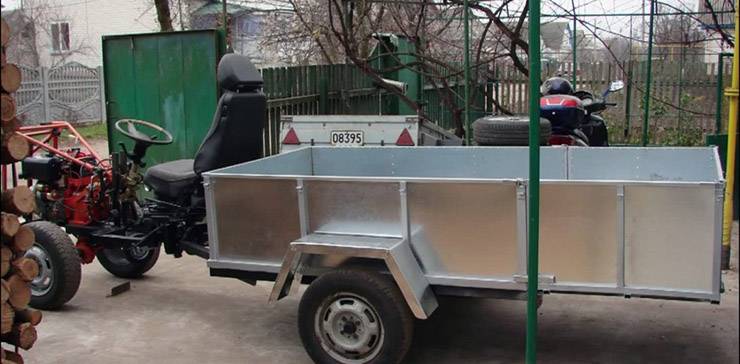

Двухосные тележки
Одноосный прицеп отличается одним недостатком – необходимостью точно определить центр тяжести. Если выставить его неправильно, груз будет либо заваливаться назад, либо создаст высокую нагрузку на точку сцепа.
Совет! Центр тяжести необходимо размещать над осью. Чтобы устранить такой недостаток, лучше выбрать двухосный прицеп для мотоблока.
Важно разобраться, и как выбрать ступицу прицепа для мотоблока. Для перемещения прицепа необходимо приделать ей колеса. Можно выбрать готовый блок от автомобиля
Оптимальный выбор – колеса от мотоколяски. Они выполняются с нужными ступицами. Довольно часто владельцы мотоблоков выбирают заднюю балку от ВАЗ 2109. Это объясняется ее дешевизной
Можно выбрать готовый блок от автомобиля. Оптимальный выбор – колеса от мотоколяски. Они выполняются с нужными ступицами. Довольно часто владельцы мотоблоков выбирают заднюю балку от ВАЗ 2109. Это объясняется ее дешевизной.

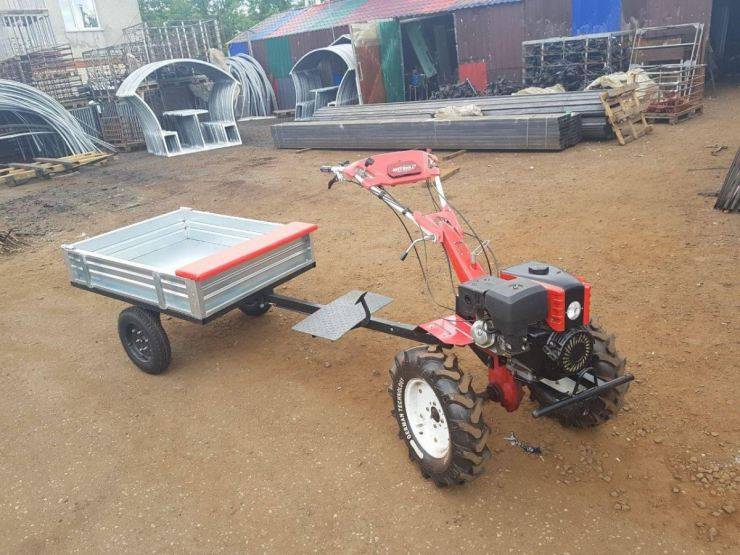

Что представляет собой прицеп к мотоблоку
Прицепное устройство к мотоблоку состоит из:
- кузова;
- колес;
- крыльев;
- сиденья;
- дышла;
- тормозов.
Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.
На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы выдерживала большие нагрузки.
Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

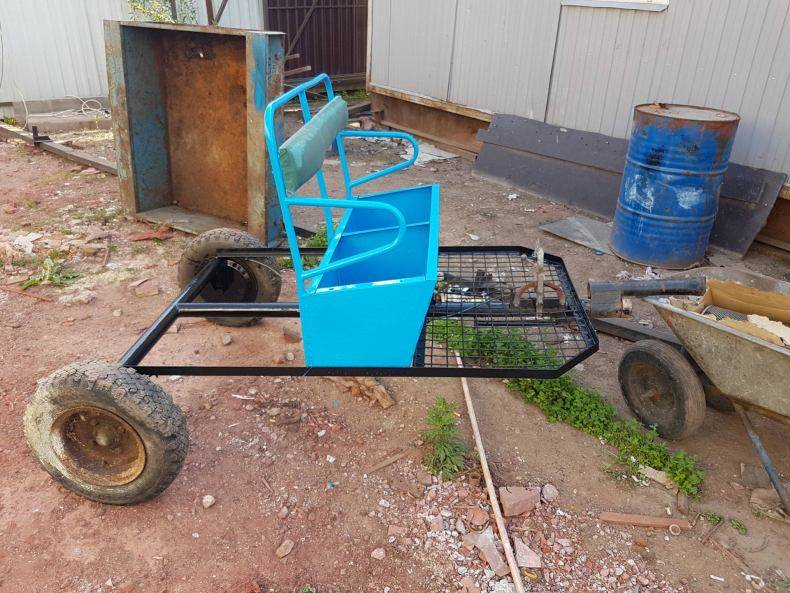

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.
Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.
Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.
На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

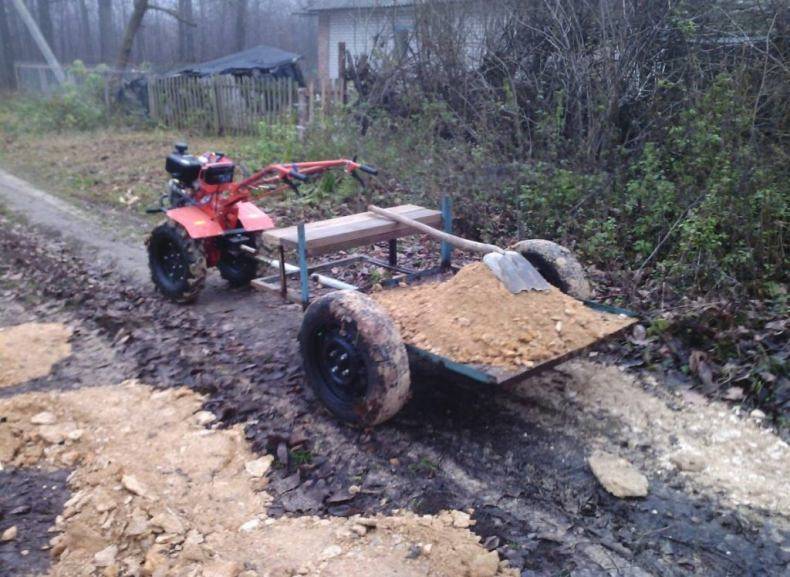

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.
Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.
Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.
Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.
Из балки ВАЗ-2109
Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.
Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.
Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.
Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.
Нужны ли права на мотоблок с прицепом
Существует множество подсобных работ, в которых применяются мотоблоки. И на сегодняшний день нигде в официальных документах не прописано, что управление мотоблоками требует наличие прав. По законодательству мотоблоки не относятся к транспортным средствам, которые наравне с другими категориями участвуют в дорожном движении. Поэтому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ.
При передвижении по дорогам общего пользования необходимо учитывать, что данный транспорт не имеет права двигаться по ним. Это четко должно прописываться в техпаспорте на мотоблок. Однако, существуют моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машину автоинспекции, то можно получить довольно неприятные последствия. Инспектор может проверять любую технику, находящуюся на дороге общественного пользования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.
Также водитель мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Поэтому автоинспектор в праве потребовать хотя бы одну открытую категорию на пользование транспортным средством, чтобы удостовериться в знании основ дорожного движения, но это касается только дорог общего пользования.
Получается, что прав на мотоблок и не надо, в то же время нужен документ, который подтвердит знание правил поведения и движения на дороге.
Совет. Чтобы не возникало никаких проблем с автоинспектором, владелец мотоблока обязательно должен знать правила дорожного движения, иметь как минимум открытую категорию А и не забывать удостоверение при необходимости выезда на дорогу.
Водителям самодельных мотоблоков с прицепов вовсе не рекомендуется выезжать на дороги, чтобы не попасться на глаза ГАИ. В противном случае, это грозит большим штрафом.
Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большой сложности. Главное, иметь желание и уметь обращаться с инструментом. На нашем сайте можно выбрать схему и просмотреть фото, сделанные владельцами прицепов. Имея в хозяйстве такого помощника, работу можно выполнить в несколько раз быстрее и получить от этого огромное удовольствие.
Устройство телеги для мотоблока
Самый простой вариант прицепа, телеги для мотоблока представляет монолитный блок, который размещается на решетке каркаса. Для изготовления нужны траверсы, лонжероны из труб. К трубам, расположенным вдоль конструкции, прикрепляются 4 стойки.
И уже к ним (к их верхнему блоку) производится приваривание обвязок изготовленных из уголка. В том случае, если нужно прицеп дополнить бортами откидного типа, рамки нужно изготавливать отдельно от несущего каркаса. Платформенную решетку лучше всего покрыть листом из дюралюминия, прикрепив его болтами.
Для конструкции бортиков используют тонкие листы металла, фиксируя их с помощью сварки.
Телега
В зависимости от того, какие будут размеры телеги для мотоблока, можно изготовить несколько вариантов балки, к которой крепится ось с колесами. Для большого прицепа подходит только сборная, которая состоит из двух швеллеров вставленных друг в друга и скрепленных сваркой.
Для малой телеги, небольшого размера, можно обойтись и квадратным профилем. Такое устройство позволит выполнять простейшие функции по перевозке грузов и пассажиров. Оснащенная рессорами телега для мотоблока фото иллюстрируют их распространенность и популярность.
Благодаря тому, что их очень просто изготовить и ремонтировать, а откидные борта облегчают погрузку и разгрузку, эти телеги широко используются во всех хозяйства, где в наличии есть практически любой мотоблок, будь то Луч, Тарпан, Крот, Зубр, Нива, Салют, Лифан 6,5, Хускварна, Карвер или какой-нибудь другой.
Более подробно о телеге для мотоблока смотрите на приведенном видео:
Подготовка чертежей для прицепа, грузоподъемностью до 350 кг
Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.
Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять. Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса
Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

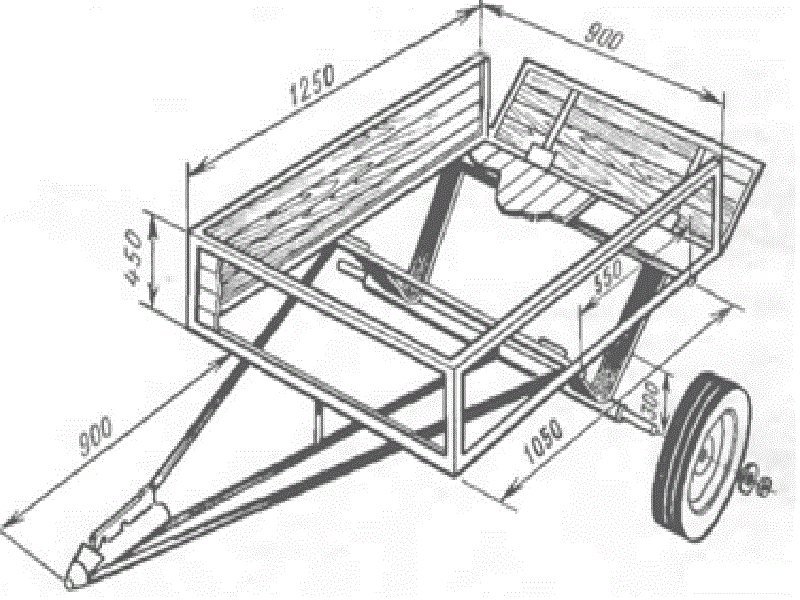

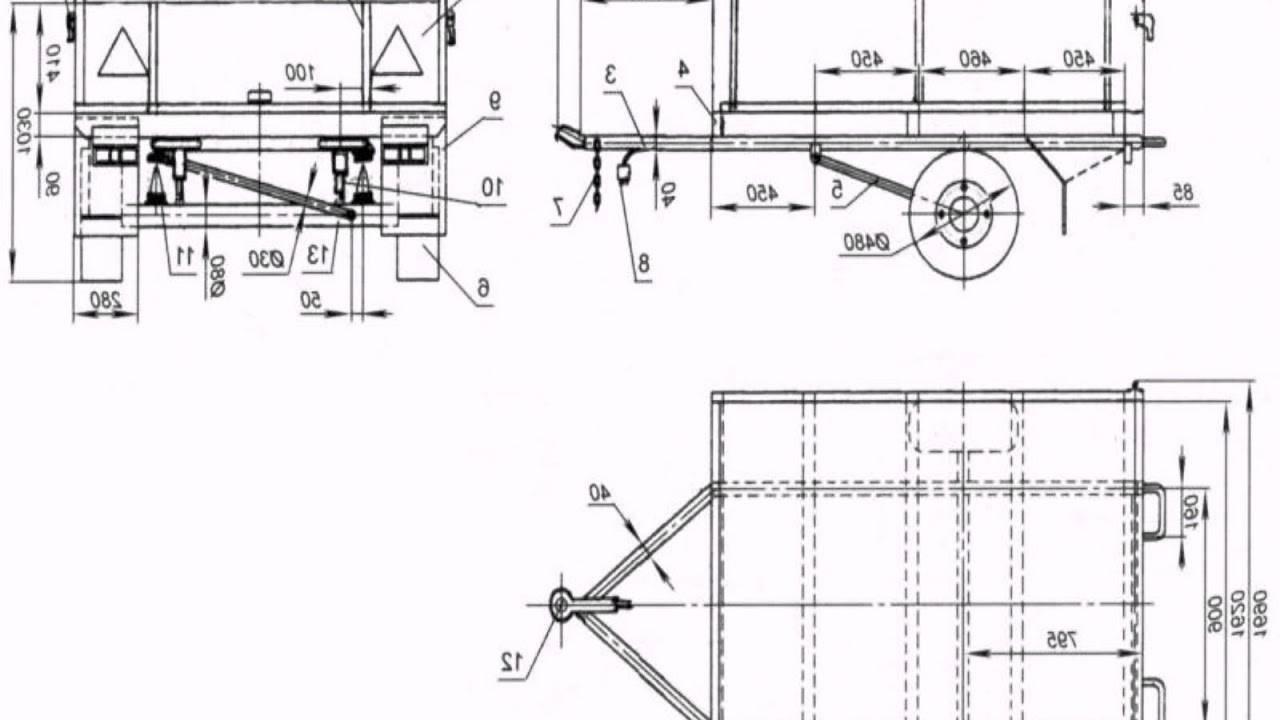

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

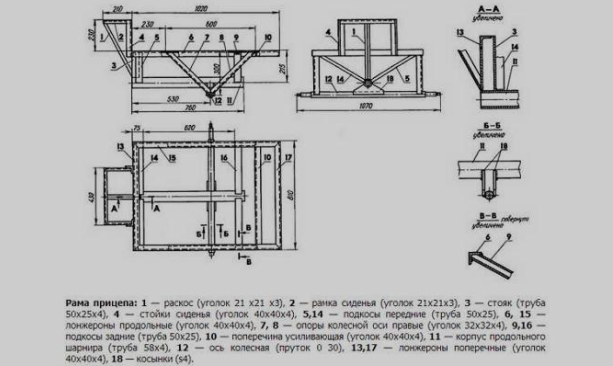

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

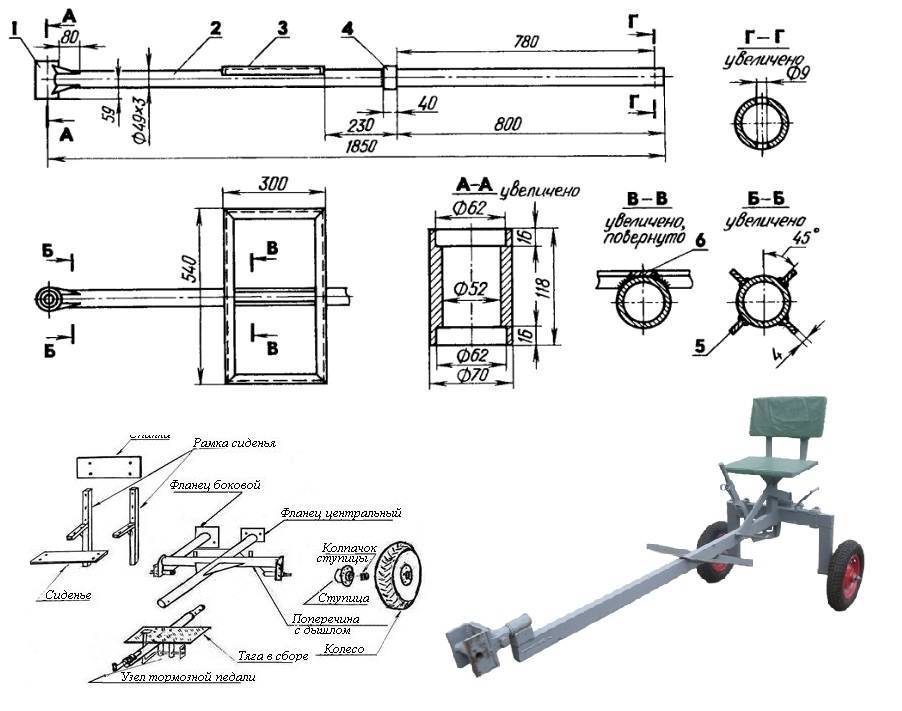

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.
Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.
Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.
Как своими руками изготовить сцепку на мотоблок
Рассмотрим, как сделать сцепку своими руками. Самодельная сцепка для мотоблока потребует приобрести качественные металлические изделия, которыми могут выступать швеллеры, в них необходимо будет сделать несколько отверстий. Либо подойдут некоторые запчасти автомобиля (сцепку для прицепа можно изготовить из кардана). Если необходимо усиленное крепление, то оно должно быть крепче и больше, чем обычная разновидность.
Чертежи в интернете представлены разные, поэтому нужно выбрать подходящий именно вам. Для изготовления сцепки также понадобятся:
- крепления (стальные шпильки, болты);
- рычаг, позволяющий изменить положение прицепного устройства;
- сварка по металлу, чтобы прикрепить вал;
- дрель и сверло по металлу;
- рулетка или линейка;
- ключи для установки винтов.
Итак, универсальная сцепка для мотоблока включает в себя следующие составные части:
- Два одинаковых по размеру П-образных узла, один из которых оснащен 6 отверстиями, а другой — 8.
- Корпус (для создания которого потребуется сварка), имеющий 2 резьбы: М12 и М16 и соединительный элемент с одним из узлов.
- Рычаг регулировки, расположенный в корпусе и состоящий из винта, соединенного с кронштейном и рукояткой. При этом кронштейн должен быть направлен вверх или вниз и не создавать никаких помех при работе агрегата.
Как правильно расположить соединительный узел, нужно посмотреть в инструкции к агрегату.
Сцепка на мотоблок прикрепляется штырями, которые устанавливаются в проделанные отверстия в узлах, при этом по качеству они должны быть одинаковы с материалами, из которых изготовлена сама сцепка.
Сцепка к мотоблоку своими руками выполняется для присоединения не только прицепа, но и плуга, окучника и других устройств. При этом ее можно будет регулировать, подстраивая под определенное навесное устройство.
Перед тем как начать работу, устройство следует проверить, подтянуть все болты. Следует учесть, что сцепки-самоделки нетрудно изготовить самостоятельно, но лучше приобретать агрегат, подбирая на него весь комплект навесного и дополнительного оборудования сразу, либо же хотя бы убедиться в существовании таких устройств.
Рассмотрим, как подобрать сцепку на мотоблок Нева. Сейчас можно приобрести культиваторы различных производителей, отличающиеся весом, размерами, качественными и эксплуатационными характеристиками. Рассмотрим пользующийся особой популярностью у садоводов-огородников мотоблок «Нева», производство которого было запущено в Санкт-Петербурге еще в 2002 году на дочернем предприятии ОАО «Красный Октябрь», занимающемся производством авиатехники.
При производстве мотоблоков используются двигатели Subaru, Briggs Stratton, Honda, обладающие повышенным ресурсом и КПД, что способствует эффективному возделыванию почвы. Устройство обладает достаточно простой и понятной даже при первом использовании системой переключения передач. Для мотоблока Нева без труда можно подобрать различного рода навесное оборудование, производимое под конкретную марку.
Завод производит несколько моделей мотоблоков, при этом разделяет их на 2 большие группы, отличающиеся редуктором: классическим и Мульти АГРО.
Основной категорией пользователей мотоблоками являются пенсионеры, поэтому чаще всего приобретается одна из недорогих, но при этом облегченных и качественных моделей — МБ-Б6,5 RS Компакт, вес которого составляет всего 70 кг, хорошо подойдет для обработки песчаных, суглинистых почв.
Используя дополнительное навесное оборудование на агрегат, вы без труда справитесь с уборкой территории и с транспортировкой грузов даже на большие расстояния.
На мотоблок Нева данной модели желательно дополнительно приобрести опорное колесо, которое пригодится при установке на устройство грунтозацепов, а также для облегчения работы по рыхлению почвы за счет того, что оно не позволит мотоблоку «зарываться» в грунт.
Как делать самодельную тележку – пошагово с чертежами и размерами
Как показывает чертеж телеги для мотоблока, у конструкции имеется четыре основных узла, которые соединяются вместе, с помощью сварочных швов: кузов, водило, рама и колеса. Все узлы сначала собираются отдельно, и лишь потом соединяются вместе.

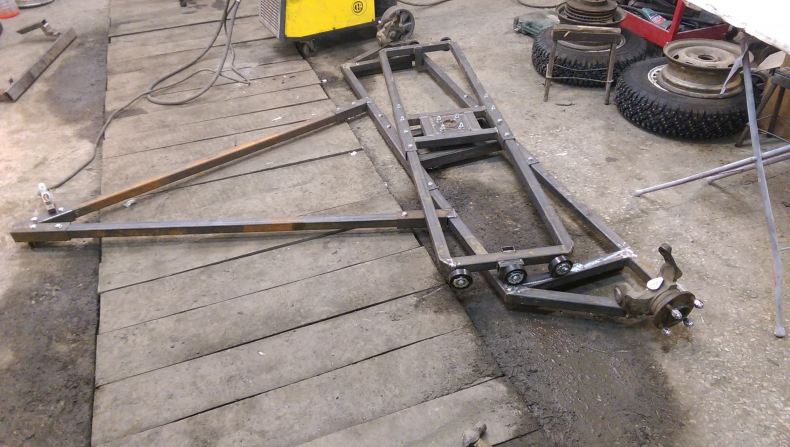

Рама изделия изготавливается в первую очередь. Ее нужно выставить максимально ровно, с помощью уровня и посадить на прихватки. От нагревания металл расширяется, поэтому ее нужно будет выставлять повторно. Далее необходимо обварить все стыки каркаса с двух сторон.
Далее привариваются поперечины и лонжероны, которые образуют своеобразную сетку, на которую, в результате будет крепиться днище прицепа. Створки кузова можно сделать не раздвижными, или откидными – у обоих вариантов есть свои плюсы и минусы.
В любом случае, к бортам обоих вариантов необходимо приделать крепления для фиксации груза.
Водило, один из узлов ходовой части, можно изготовить из швеллеров, или трубы с круглым сечением. Труба должна иметь достаточно толстый слой металла, и быть прочной – дополнительно усилить ее по длине будет сложно. Оно намертво скрепляется с осью прицепа с помощью нескольких балок и угольников.
Это крепление очень важно, поскольку на нем, по сути, держится баланс всей ходовой – благодаря нему, телега едет туда, куда ее направляют. И в определенный момент оно подвергается большим нагрузкам – в моменты поворотов с полным, загруженным прицепом и во время движения по неровной дороге
Как сделать своими руками?
Перед тем, как сделать телегу к мотоблоку своими руками, в первую очередь необходимо иметь о ней представление – приблизительно понимать, каким должен быть ее внешний вид и размеры будущего изделия.
После этого необходимо приступить к подсчету металлопроката – количеству швеллеров, уголков и труб и профилей, из которых будет изготовлен будущий прицеп. После внимательного рассмотрения вопроса, вы не только оптимизируете расходы, но и сможете получить более ясную картину будущего изделия.
Модельный ряд тракторов МТЗ отличается высоким качеством и надежностью каждой модели. Здесь все об их технических особенностях, характеристиках и ценах.
Автомобильный бренд Татра является настоящим патриархом в семействе самобеглых колясок. Самосвал Татра Т815 – это настоящая рабочая лошадка для российского бездорожья.
А в момент покупки материалов, вам будет проще с ним разобраться – вы сможете порезать их по нужному размеру прямо на месте. Также вам обязательно нужно обзавестись сварочным аппаратом, если у вас нет своего личного – все соединения каркаса нужно хорошо проварить.
Ее ни в коем случае нельзя соединять с помощью саморезов, поскольку они не обеспечивают достаточного уровня надежности. Для того, что бы изготовить прочную раму, идеально подойдут уголки сечением 50*25 миллиметров и 40*40 миллиметров. Также необходимы трубы, как круглые, так и прямоугольные.
https://youtube.com/watch?v=7ImHJB4Rp9A
Какие материалы и как можно использовать для сборки прицепа своими руками
Раму проще всего сваривать из уголка, швеллеров и профильной трубы. Также подойдет двутавр и трубопрокат круглого сечения.
В качестве колесной оси следует взять стальной прут. Его диаметр должен быть не менее 30 мм, а длина – минимум 1070 мм, но чтобы колеса не выступали за габариты прицепа. Прут приваривают к продольному шарниру и угловым опорам рамы.
Стальной прут для колесной оси
Колеса подойдут от какой-нибудь сельхозтехники либо мотоциклетной коляски. Под диаметр посадки подшипников в их ступицах надо будет обточить ось.
Кузов проще сделать своими руками из досок, скрепив их по углам металлическими уголками. К раме фиксируем болтами. Оптимальная толщина досок 20 мм. Чтобы облегчить погрузку и выгрузку, борта лучше сделать откидными. Днище кузова можно выполнить из обрезной доски, но прицеп будет надежнее и долговечнее, если для этого использовать листовой металл, лучше толщиной 2–3 мм. В качестве сиденья отлично подойдет автомобильное кресло.
Кузов из досок своими руками
Сцепку (поворотный узел) тележки делаем своими руками из подходящего по размерам куска стали, просверлив или проточив в нем отверстие, в которое легко заходила бы консоль. Поворотный узел желательно выполнить по схеме, предложенной в вышеприведенном чертеже – с использованием подшипников подходящего диаметра. Их наружную обойму плотно сажают в корпус сцепки или приваривают к нему, а во внутреннюю – без люфта заводят консоль.
Технология сборки прицепа
Выполнение такой работы подразумевает работу над отдельными фрагментами будущей тележки. Основные моменты на примере металлической конструкции приведены ниже.
Корпусная рама
Такой элемент известен как несущая конструкция. Размеры площадки намечаются исходя из габаритных характеристик рамы. Каждую неточность нужно вовремя устранить — в противном случае эксплуатационные характеристики самодельного тягача пострадают, а крепежи не смогут «вставать» на свои места.
- Лучшими компонентами являются прямоугольные трубы, имеющие сечение 6×3 сантиметра.
- Для подвижного узла (traverse) достаточно брать стальной квадратный профиль, длина каждой стороны которого составляет 25 миллиметров.
- Все упомянутые части свариваются, а также дополнительно укрепляются поперечниками (выступы над лонжеронами необходимо оставлять).
Дальше в ход вступает продольный профиль, соединяемый со стойками лицевой части выпусков. Затем присоединяется их обвязка (сечение — 25 миллиметров).
Подвижная ходовая часть
Начальный шаг этого процесса — работа над водительским креслом (оно может быть пластиковым или деревянным). Детали, испытывающие предельные нагрузки, следует укреплять рёбрами жёсткости. К мотоблоку обязателен шарнир для присоединения сидения.
Наиболее удобный вариант — система «труба в трубе»: благодаря ей колёса могут поворачиваться самостоятельно. Что касается крепёжных элементов, то для кресла лучше всего подходят болты, шпильки и гайки (для первых следует вытачивать отверстия).
- Следующий этап — установка рессоров, колёс и навесов. Облегчить эту работу могут запасные детали от мотоциклетных колясок или полноценных автомобилей. Разумеется, при подборе следует учитывать предельную нагрузку будущего изделия.
- Компоненты привариваются к балке (концы скрепляются к лонжерону). Конструктивная деталь, известная как «дышло», также сваривается с передом ходовой части.
Конструирование и обшивка кузова
После работы над рамой и подвижной составляющей прицепа можно заниматься формированием кузова. Лёгкие конструкции обходятся без крыши, но борта обязательны для удерживания грузов. Универсальное решение — сколотить деревянные доски и брусья в единый лоток, затем закрепить его к раме.
Что касается «внутренностей», то тут возможно работать с большинством материалов (всё зависит от задач, которые будет решать тележка для мотоблока). Экономичным вариантом становится берёзовая фанера; надёжной альтернативой выступают листы ламината.
Устройство тормозов
Классические тормозные агрегаты устроены из таких компонентов:
- Шток наката, передающий толкающее усилие к рычагу передач.
- Вышеупомянутый рычаг, создающий силу натяжения замедляющего троса благодаря тяге.
- Трос, двигающий непосредственные колодки тормозов.
Как и в случае с автомобилями, колёсам самодельных тягачей достаточно иметь классические барабанные тормоза.
Механизм сцепления мотоблока с прицепом
Такая часть функционирует благодаря интенсивному трению деталей (износ системы гарантирован для фабричных моделей). Порядок работы таков:
Выточить коленчатый вал автомобиля с таким расчётом, чтобы он не цеплялся за узлы мотоблока.
Насадить штатную ступицу на этот вал.
Проточить отверстие для закрепления подшипника (такой шаг требует предельной аккуратности и точности)
Важно, чтобы ступица прилегала без зазоров, а шкив свободно крутился.
Перевернуть коленчатый вал, затем повторить предыдущие шаги для его обратной стороны.
Просверлить 6 отверстий внутри шкива с равными промежутками. Аналогичные элементы также проделываются на обратной стороне колеса, которое приводит в движение ремень привода.
Поставить шкив на маховик, затем закрепить оба фрагмента болтом
Затем разметить «дырочки» на втором компоненте с таким расчётом, чтобы они совпадали с таковыми из предыдущего пункта.
Убрать шкив и проточить новые «дырки» внутри маховика.
Вернуть первую деталь на место (фиксация болтами обязательна).
Проточить «внутренности» коленчатого вала и маховика, чтобы избежать соударений этих деталей.
Сборка самодельного прицепа для мотоблока
Приступая к реализации проекта, мастеру-самодельщику нужно:
- создать рабочий проект или рисунок (чертеж);
- подготовить материал для рамы и других основных узлов;
- подготовить рабочее место;
- провести разметку основных элементов конструкции прицепа;
- провести выкладку и подгонку углов совмещения;
- собрать шаблоны деталей;
- провести подгонку приобретенных целиком узлов к элементам конструкции.
Необходимые инструменты и материалы
Для проведения работ необходимо подготовить весь необходимый инструмент:
- сварочный аппарат;
- болгарка с комплектом отрезных и абразивных дисков;
- измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
- молоток, зубило, пассатижи;
- слесарные тиски, набор струбцин, сварочные зажимы;
- дрель, набор сверл по металлу;
- заклепочник.
В качестве необходимых материалов понадобятся:
- стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
- стальная квадратная труба 30×30 или 25×25 мм;
- уголок 25×25 мм;
- швеллер;
- рессоры легкового автомобиля «Москвич»;
- стальной лист толщиной 2 мм;
- оцинкованный лист толщиной 1 или 0,8 мм;
- крепежные элементы, болты, гайки, заклепки.
Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.
Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».
Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.
Рама
Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.
Ходовая часть
В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.
Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.
Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.
Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.
Кузов, обшивка каркаса
Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.
Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.
Съемные борта собираются в следующей последовательности:
- рама борта;
- проводится подгонка полотна оцинкованного железа по размеру рамки;
- вырезаются полотна борта и закрепляются с помощью заклепок через уголок.
Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.
Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.
Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.
Другие детали конструкции
После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.
В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.
Вас также могут заинтересовать самодельные тележки для мотоблока.
Про навесное оборудование для агрегата Нева читайте в этой статье.
Необходимые инструменты и материалы
Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:
- аппарат для проведения сварочных работ;
- болгарку для обрезки материала с комплектом отрезных кругов;
- рулетку и линейку, транспортир и угольник;
- средства разметки (мел, чернила, маркер);
- ударный инструмент (молоток), зубило и плоскогубцы;
- тиса для крепления деталей, струбцины и зажимы;
- электродрель с набором сверл различного диаметра для работы по металлу;
- оборудование для установки заклепок в корпусе прицепа.
Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».
Не забываем про соответствующий инструмент для прицепа
Конструкция средних прицепов
Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.
Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.
Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.
Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.
Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.
Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.
Тормоза
Правила техники безопасности предусматривают наличие тормозной системы для прицепа к мотоблоку. Груженую технику не всегда просто так остановить при наличии уклона.
Самостоятельное оборудование потребует наличие деталей и специального инструмента:
- Тормозных колодок;
- Колесных спиц;
- Барабана, оставшегося от тормозов;
- Плоскогубцев и сварки.
Для отдельного колеса делаются тормозные приспособления. Тогда в процессе торможения прицеп не будет заносить.
Тросики предстоит снять еще до начала установки. Это делается с целью выполнения требуемой проточки. Когда она закончена, барабаны с готовой проточкой надеваются на ступицы.
Крепятся они с задней стороны. То пространство, которое образовалось промеж дисковых реберных частей необходимо закрыть. Для этого вполне уместно воспользоваться спицами.
Когда барабаны полностью закреплены, к участку управления потребуется протянуть тросы. Как и система стояночного автомобильного тормоза, место управления выполняется из наиболее подходящих подручных средств.
