В чем отличия кондиционеров и приточных очистителей?
Приточные системы рассчитаны именно на введение в квартиру заданного объема свежего воздуха, возможны дополнительные опции – фильтрация, подогрев, охлаждение, способствующие улучшению показателей потока. То есть их главная функция – создание условий для циркуляции отработанного и уличного воздуха. Приточные и рециркуляционные кондиционеры, в отношении которых производители заявляют якобы аналогичную эффективность, на деле не столь удобны: интенсивность обмена невысока, существуют масса внешних условий (например, температура за окном), влияющих на объем поступающего воздуха, при повышении мощности они сильно шумят.
В базовый функционал кондиционеров всегда включена очистка воздуха, но в бюджетные модели с этой целью устанавливают лишь фильтры грубой очистки, предназначенные для средних и крупных взвесей комнатного происхождения. Эконом-сегмент практически бессилен перед микроорганизмами, мелкой пылью, пыльцой, бактериями, аллергенами. Фильтры тонкой очистки и дезактивации доступны только в дорогостоящих линейках. Из-за скопления конденсата и отсутствия должного ухода во внутренних полостях возможно размножение патогенов. Приточные очистители, в свою очередь – это самостоятельные приборы, оснащенные фильтрами тонкой очистки, они проще в уходе, стоят дешевле.
Как выглядит приточный очиститель воздуха
Еще одним весомым отличием являются конструктивные характеристики. Не всегда есть возможность установить на фасад многоквартирного дома наружный блок – эта мера требует согласований. Ключевые компоненты проветривателя располагаются в квартире, снаружи остается лишь отверстие, прикрытое особой решеткой. В последнем случае монтаж более легок, требует меньше сил и финансовых вложений.
Кондиционер способен прогревать воздух, но этот функционал крайне ограничен в зимнее время, так как для большинства моделей требуется плюсовая температура за окном. Несоблюдение рекомендаций производителя может привести к выходу компрессора из строя. В весенне-осенний период режим нагрева может вызвать чрезмерное образование конденсата.
В этом аспекте более удобны приточные агрегаты – бризеры и рекуператоры. В первых инновационная электроника позволяет нагревать воздух в комнате до заданной температуры вне зависимости от внешних условий, и чем больше температурная разница, тем лучше работает оборудование. Обычные проветриватели также работают на нагрев, но без функции климат-контроля температура внутри полностью зависит от мощности устройства. Еще одна разновидность – рекуператор – использует тепло удаляемого воздуха для нагрева входящих потоков. В этом случае исключаются затраты на электроэнергию.
Какие жилые помещения нуждаются в приточной вентиляции?
Современные пластиковые окна герметизируют квартиру, словно подлодку, именно в таких квартирах и домах нужен постоянный приток кислорода.
Но открывая окно, в квартиру попадает не только свежий воздух, но и пыль, выхлопные газы, отчего особенно страдают люди, живущие вблизи автодорог.
После того как вы установите такую систему своими руками, вам больше не потребуется проветривать помещение, открывая окна, в квартире не будет шума, только чистый воздух.
Система фильтрации приточной вентиляции не позволит проникнуть запахам, пыли и другим источникам вреда организму.
Видео:
Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры
Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.
Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой
Компактные системы
Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.
Таким образом, данная система отлично подойдет для маленьких по площади квартир.
Данные системы – отличный выбор для небольших квартир и комнат
Полноценные системы
Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.
Такая система – отличный выбор для жилых помещений с большой площадью.

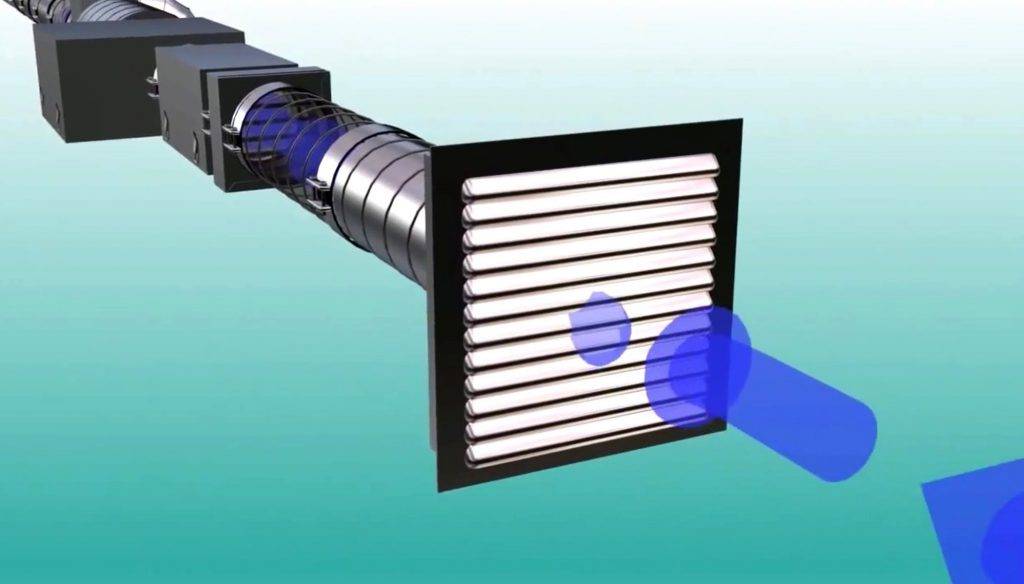

Полноценная приточно-вытяжная установка с сетью воздуховодов
Главные элементы приточной вентиляции
- Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
- Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
- Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
- Контроль температуры позволяет сделать пребывание в комнате комфортным.
- С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
- Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.
Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию Устройство вентиляционной установки
Монтаж принудительной вентиляции
Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ
Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке
Монтаж отверстия для монтажа приточного клапана
Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава
Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума
Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни
Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.
В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения
Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.
Подбор оборудования и оценка эффективности системы вентиляции
Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.
Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.
Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:
- Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.
- По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.
Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.
Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:
- в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
- вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
- вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
- вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
- вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.
Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.
Когда необходима приточная вентиляция для квартиры?
Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.
Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.
Выбираем правильно: кондиционер или приточная вентиляция?
Основными отличиями приточной системы от кондиционера являются:
- Почти все модели кондиционеров работают на воздухе, который находится внутри помещения, не пропуская воздух с улицы. Так, например, если в комнате остался только отработанный воздух, то кондиционер будет подогревать или охлаждать его. Некоторые современные дорогостоящие виды кондиционеров оснащены системой вентиляции;
- Кондиционер, очищающий воздух в помещении, не способен препятствовать попаданию в комнату пыли, вредных микроорганизмов и прочих вредных частиц, так как они не имеют систему глубокой фильтрации;
- Установить кондиционер возможно не всегда, иногда для этого необходима перепланировка или демонтаж стены. Приточка может быть вмонтирована в любом помещении;
- Кондиционер обладает рядом запретов, так, например, нельзя использовать кондиционер при минусовой температуре на улице. Приточная вентиляция имеет систему климат-контроля, которая нагревает воздух до необходимой температуры вне зависимости от погодных условий. При морозе интенсивность нагрева происходит гораздо эффективнее.
Но и кондиционер иногда крайне необходим.
Способы повышения эффективности приточки
Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:
- мероприятия, повышающие поступление воздуха без нагнетающих устройств;
- использование установок с принудительной подачей воздуха.
К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.
Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.
Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается
Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком. «Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.
Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется
Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.
Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.
Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат
Монтаж стенового агрегата сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.
Бесканальные устройства для притока воздушных струй в принудительном порядке:
- Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
- Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
- Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.
Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.
О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов
Особенности канальных приточных систем:
- высокая производительность;
- возможность подогрева воздуха;
- автоматизация управления;
- достаточная шумоизоляция;
- дороговизна комплектующих элементов;
- сложность монтажа.
Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи и помещения общественного назначения.
Значение систем очистки воздуха для жилых домов
Принцип организации вентсистемы с фильтрацией
Заложенная в проекте строительства старого жилого фонда система аэрации (естественной вентиляции) в целях обеспечения здорового проживания людей становится малоэффективной. Снабжение квартир чистым воздухом путем конвективного теплообмена чрез вентиляционные каналы высоток в условиях смога больших городов все более проблематично. Именно на подаче холодного воздуха с улицы в квартиры через оконные проемы, его теплообмена и удаления через вентиляционные отверстия и внутридомовые шахты работает естественная система вентиляции.
Основной ее «минус» – попадание в жилище вместе с воздухом извне пыли, вредных для здоровья микроорганизмов, продуктов сгорания топлива и других вредностей. Решает проблему приточная вентиляция в квартире с фильтрацией составляющих поступающего воздуха, отсекающая ненужные компоненты. Кроме фильтрации система может быть дополнена опцией подогрева воздуха до необходимой температуры. О необходимости усовершенствовать существующий воздухообмен свидетельствуют признаки:
- затхлый запах в отдельно взятой комнате;
- распространение характерных ароматов из кухни по всей квартире;
- спертость воздуха в ванной комнате;
- сохранение запаха освежителя долгое время в санузле;
- возникновение на рамах окон черных разводов – следов плесени.
В результате некачественного или отсутствующего воздухообмена жилы домов могут испытывать кислородное голодание, особенно зимой при закрытых окнах, дверях, форточках. В общем случае для обеспечения нормальных условий проживания достаточно замены воздуха 1 раз за час.
Подача неочищенного воздуха способствует накоплению в помещениях:
- частичек ороговевшей кожи, сухого корма;
- пуха, шерсти домашних питомцев;
- ворса с ковров, одежды, постельных принадлежностей.
Это может спровоцировать аллергические реакции у склонных к ним людей.
Выбор фильтров
Фильтр средней степени очистки
Важный элемент системы – фильтр на приточную вентиляцию. Он может быть:
- Грубого очищения (G3 и G4). Это сетчатые модели. Удаляют загрязнения размером до 10 мкм на предварительном этапе.
- Средней степени утилизации вредностей (F5). Ликвидирует частицы больше 1 микрона.
- Абсолютной очистки (F7). Задерживает наименьшие – размером до 0,1 мкм – фракции.
Выбирая фильтрующий элемент, учитывается то, что с повышением его плотности увеличивается сопротивление для просачивания сквозь фильтр воздуха. Значит, скорость прохождения и эффективность снижаются. Кроме того, в таких системах загрязнение элементов происходит быстрее, значит, их чаще приходится менять. Если нет необходимости сверхтонкой очистки, лучше воспользоваться не такими дорогими и более производительными фильтрами среднего класса.
По материалу изготовления фильтрующие элементы подразделяются:
- Угольные или адсорбционно-каталитические. Поглощают пыль, дым, ароматические вещества, практически, не пропускают опасные газы. Но и не адсорбируют окись азота, формальдегид, другие легкие соединения.
- Электростатические фильтрующие элементы. В основу их работы положено создание электростатического поля между электродами пластинчатого вида. Пыль притягивается к фильтру при незначительных скоростях движения воздуха.
- Волокнистые (из стекловолокна или полиэстера). В конструктивном исполнении бывают карманные, кассетные, электростатические, пр.
- Фотокаталитические разной производительности. Работают по способу окисления фотоактивного вещества при воздействии на него УФ излучения. Нейтрализуют токсичные примеси из воздуха. Их конструкция приспособлена под очистку воздуха от выхлопных газов.
Оптимальным соотношением «качество-цена» характеризуются матерчатые фильтры европейского типа. Они доступные, достаточно эффективные, многофункциональные: характеризуются различной степенью фильтрации. Указанный в паспорте на изделие срок эксплуатации может корректироваться в меньшую сторону при расположении жилого дома возле загрязняющего атмосферу производства. О времени замены элементов сигнализирует система автоматического контроля приточного воздухообмена.
Расчет вентиляции квартиры
Как сделать вентиляцию квартире? Для начала нужно определить какой тип системы будут использоваться, а затем провести расчет требуемого количества воздуха и характеристик оборудования. Если система приточной вентиляции для квартиры устраивается как дополнение к естественной вытяжке, то нужно проверить работоспособность последней.
Как проверить вентиляцию в квартире? Самый простой и действенный способ – к вытяжной решетке приложить лист бумаги, который под действием тяги удерживается на поверхности. Если этого не происходит, то канал нуждается в чистке. Чистка и ремонт вентиляции в квартире осуществляется обслуживающими дом организациями.
Или он просто не работоспособен и необходимо устанавливать дополнительные вентиляторы в канал, превращая систему в механическую. Как уже говорилось, вентиляция в туалете и ванной в квартире устраивается как раз с использованием таких настенные осевых вентиляторов, встроенных в вытяжные шахты.
Когда определено, какое оборудование и для каких веток используется, необходимо провести расчет требуемого количества воздуха, который будет подаваться в помещение. Для этого используются данные из нормативной литературы, в частности из СНиП.
Нормы
Установка вентиляции в квартире начинается с определения минимального количества воздуха для каждого помещения. Для этого можно использовать такие значения из одной из современных методик:
- жилые комнаты, в том числе спальные, общие, детские, если общая площадь из расчета на одного человека выходит менее 20 м2 – 3 м3/ч на 1 м2;
- те же самые комнаты, в ситуации, когда на одного человека приходится более 20 м2 – 30 м3/ч на одного человека, но не меньше кратности 0,35;
- кладовые и гардеробные – кратность 0,2;
- кухни с электрической плитой – 60 м3/ч;
- с газовой плитой – 100 м3/ч (если используется котел с открытой горелкой – добавить 100 м3/ч);
- санузлы — 25 м3/ч.
Далее необходимо составить воздушный баланс помещения. Для этого общее количество воздуха для каждого помещения суммируется и по этому значение определяется необходимое оборудование.
Так как вентиляция и кондиционирование квартиры – взаимосвязанные системы, при расчете нужно учитывать тепло, которое летом попадает в помещение с притоком (выбирать мощность кондиционера с небольшим запасом).
Как работает вентиляция, и в чем неудобство оконного проветривания?
Принцип вентиляции в типовой многоэтажке следующий: после того, как мы открываем окна, уличный воздух начинает поступать в помещение из-за разницы давлений внутри и снаружи здания. Одновременно с этим отработанные воздушные массы из комнат квартиры уходят через вытяжку в вытяжные каналы на кухне и санузлах, а затем покидают дом через выход на крыше.
С выводом воздуха из помещений обычно проблем нет – как вторичное жилье, так и новостройки в обязательном порядке оснащаются вытяжкой. А вот с притоком всё не так просто. Как мы уже упомянули, роль приточной вентиляции в квартире (за редкими исключениями) в них играют окна.
Оконное проветривание – хороший вариант, если вы живете в теплом климате, рядом с лесом или парком, вдалеке от городского шума, автомобилей и больших скоплений людей. В противном случае оно создаёт множество неудобств:
- холодно (сквозняки осенью, зимой, весной);
- грязно, шумно (в любое время года);
- вредно (дым от курящих на балконах соседей затягивает в помещение).
Возникает дилемма – проветривать надо (душно, свежий воздух не поступает в комнату из-за герметичности пластиковых окон), но по указанным причинам мы этого не делаем так часто, как это необходимо – каждые 1,5-2 часа.
Вентиляция в квартире
Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.
Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.
Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.
Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.
Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества
В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа
Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью
Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.
Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.
В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.
Также при использовании механической приточной системы можно добиться:
возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья; можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах; в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах. Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором
Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки
Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.
