Монтируем систему освещения, или Зачем нужен профиль для светодиодной ленты

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Последовательность действий при монтаже

Для установки ленты своими руками требуется выбрать блок питания по уровню нагрузки. Делается это нужно, руководствуясь общей длиной изделия и мощностью 1 м полосы. К полученному значению добавляется 25% в качестве запаса. Протяженность ленты и профиля с рассеивателем определяется путем измерения участка поверхности, где организуется подсветка.

Вне зависимости от того, какой тип крепежного элемента используется (алюминиевый, пластиковый, угловой, накладной, круглый), по одной стороне кромки своими руками делается небольшой пропил для вывода питающего провода ленты.

Монтаж профиля осуществляется посредством использования шурупов с потайной шляпкой, чтобы крепеж не мешал прокладке лент. Размер шурупов определяется толщиной материала, на который устанавливается алюминиевый профиль.

Схема подключения ленты

Далее, поверхность данного элемента очищается и обезжиривается, что обеспечит более качественную установку лент. Эти действия повторяются в такой же последовательности, если монтируется угловой или накладной профиль. Врезной вариант конструкции может быть установлен без крепежа, но это определяется конфигурацией поверхности, а также типом материала.

Нюансы работы

Монтируется алюминиевый профиль своими руками всегда максимально аккуратно, даже при организации подсветки ступеней, чтобы внешний вид подобных светильников не вызывал дискомфорта из-за небрежного оформления. Когда алюминиевый профиль (вне зависимости от того, выбран врезной или накладной вариант) подготавливается к установке, его кромки должны быть зачищены от заусенцев. Кроме того, эти участки закрываются заглушками, что обеспечит дополнительную защиту лент.

Этапы сборки профиля

Желательно располагать всю конструкцию (врезной, накладной профиль) так, чтобы в дальнейшем было легко добраться до встроенных лент. В противном случае возникнут существенные сложности при попытке замены осветительных приборов данного типа своими руками.

Таким образом, установка светодиодных лент является более предпочтительным вариантом в сравнении с разными типами ламповых светильников. Закрепить своими руками накладной или угловой профиль для крепления ленточных осветительных приборов достаточно легко.

Наиболее ответственный этап во всей работе – подключение проводов согласно полярности. Единственный минус, которым отличаются профили для подсветки ступеней, потолков и других поверхностей, заключается в довольно высокой цене. Но есть возможность снизить расходы и сделать этот элемент своими руками.

Основные критерии выбора

При установке профиля необходимо заранее учесть все нюансы и соответственно им правильно подобрать конструкцию для установки светодиодных лент. При этом нужно придерживаться основных критериев выбора изделия:

• место, где будет монтироваться подсветка;
• поверхность, на которой устанавливается профиль (стены или потолок, гладкие или шероховатые и т.п.);
• способ монтажа (накладной, врезной или встраиваемый);
• тип подсветки: общий или скрытый;
• разновидность модели.

При необходимости установки на профиле матового экрана надо будет выбрать и защитный экран: он может различаться по цвету, форме, степени прозрачности, а также по внешнему виду (скрытые, выпуклые) и т.п. Большое значение имеет выбор угловых элементов крепежа, поскольку они будут формировать вид искривленной системы подсветки.

Немаловажен подбор заглушек и крепежных элементов, а также иных аксессуаров для придания системе освещения более утонченных форм.

Для придания большей площади освещения и тушевания темных полос подбирают рассеиватель. Он также защищает от различных посторонних повреждений и влаги.

Рассеиватели могут быть:

• прозрачными;
• матовыми – 60-процентная пропускная способность;
• полуматовыми – 75-процентная пропускная способность;
• внутренними – вставляются в пазы;
• внешние – предназначаются для монтажа на бортики.

Следует выбирать профиль, который дополнительно укомплектован линзами. Они позволят оптимизировать угол рассеивания потока света.

Поскольку основной функцией профиля является отвод тепла, при выборе следует обращать внимание на такой важный показатель, как его поверхностная площадь. К тому же надо учитывать, что не только нижняя подложка отводит тепло, но и боковые бортики. Более высокие в данном случае предпочтительнее

Более высокие в данном случае предпочтительнее.

Подключение светодиодной ленты

Как подобрать качественную ленту читайте в отдельной статье.

Для
создания хорошего светового потока рекомендуется выбирать подсветку с
кристаллами SMD 2835.

Не путайте их с SMD 3528.

Мощность
в отличие от подсветки для парящего потолка, где обычно достаточно 9,6Вт/м,
подбирайте от 14,4Вт/м и выше.

Предварительно
обезжирьте место наклейки Led ленты.

Перед монтажом неплохо бы посмотреть, все ли диоды горят, и нет ли каких дефектов. Попросту говоря, проверить работоспособность подсветки.

Если общей длины не хватает, то можно спаять и нарастить подсветку из нескольких отрезков.

После
пайки опять подаете напряжение и проверяете все ли работает.

Светодиодная
лента клеится очень легко и просто. Одной рукой сдираете нижнюю подложку, а
другой придавливаете ее к гладкой поверхности профиля.

Провода
питания выводятся через просверленное отверстие в самом начале световой линии.

Обязательно
изолируйте места пайки проводников. Это может быть как термоусадка, так и
просто изолента.

Если
у вас широкий световой профиль и вы хотите действительно полноценного
заливающего света, то имеет смысл наклеить ленту в два ряда.

При достаточно длинной подсветке (около 4-5м), рекомендуется запитывать ленту с двух сторон. То есть, провода от источника питания (+ и -) должны приходить как в начало ленты, так и в ее конец.

В этом случае все диоды будут светить одинаково. Иначе появится неприятный эффект, когда световая линия с одной стороны потолка будет ярче, чем с другой.

Виды профиля для светодиодной ленты

В основном светильники формируют алюминиевыми профилями. Отличаются они по форме, способу крепления и области использования. Материал конструкции должен хорошо удерживать форму и немного гнуться.

По способу установки различают: встраиваемый, подвесной (потолочный), накладной и универсальный, с сечением в форме прямоугольника, квадрата, круга, треугольника (угловой) или другой геометрической фигуры.

Специализированный профиль

Отличается от стандартных светильников большими габаритами (от 25-30 мм), обычно в нем предусмотрена полочка или отделение для установки блока питания. Это позволяет устанавливать его внутри без внешних источников питания.

Специальные профили применяют для:

• Ступеней в кинотеатрах Г-образной формы, в которую устанавливают противоскользящие вставки. Для подсветки пластиковых номеров ряда предусмотрено место для установки однорядной ленты, которая закрывается мощным экраном с большой толщиной, чтобы заглушить свет.
• Торцевой подсветки стекла. В конструкции предусмотрено место для установки ленты, поверх которой устанавливается стекло. Таким образом, лента светит в торец и с другой стороны виден этот свет по контуру.
• Создания линейных и фигурных светильников в дизайнерском помещении.
• Подсветки поручней.

Характеристики алюминиевых профилей

Такие корпуса представляют собой жёсткую конструкцию, п-образной формы, спереди закрытую стеклом либо пластиком. Стекло может быть с рассеивателем либо иметь эффект направления света от светодиодной ленты.

Разделяются на три группы:

• Накладные – монтируются на любую поверхность, хорошо подходят для установки на мебель, потолки, для отделки контуров или границ составляя дизайн помещения.
• Угловые – также накладной, только имеет особую форму, отлично подходят для освещения внутреннего пространства мебели либо контуров углов. Конструкция в таком алюминиевом профиле немного отличается, она состоит из двух стенок, расположенных под углом 90 градусов и закрывающего стекла.
• Встраиваемые – установка происходит вовнутрь полотна, стен, потолков и полов. Так как их можно установить в напольное покрытие, имею высокий коэффициент защиты от повреждений и абсолютную водонепроницаемость.

Благодаря этим качествам их возможно установить на улице, для освещения тропинок, фасадов, заборов и прочего. Встраиваемые корпуса очень хорошо устанавливать в местах в повышенной влажность, таких как ванная, кухня, туалет.

Классификация профилей

Благодаря жёсткой конструкции, алюминиевый корпус практически не подвергается механическим повреждениям. Является отличной защитой для светодиодных лент, и облегчает их установка во много раз.

С различными видами рассеивателя

Благодаря свойствам самого метала, такие предметы не поддаются коррозии, отлично сохраняют свой внешний вид по истечении времени при правильном уходе. Хорошо могут вписаться в любой интерьер. Имеют высокую теплопроводность, что положительно сказывается на температурном режиме светодиодной ленты.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Световые линии квадратом

При сборке из стандартных профилей от Флекси светящихся квадратов и прямоугольников, этот самый квадрат предварительно собирается на полу.

По снятым размерам распиливаете на торцовке под 45 градусов четыре отрезка.

Далее стыкуете их между собой. В качестве направляющих можно воспользоваться загнутыми под 90 градусов гвоздиками.

Затем жестко фиксируете конструкцию по углам саморезами.

Проверяете
диагонали.

Далее этот световой квадрат поднимается наверх и там закрепляется на уголки.

Общий принцип сборки несущей рамы примерно такой. Но все же давайте рассмотрим во всех подробностях более простейший вариант в виде одной прямой линии от стенки до стенки.

Профиль алюминиевый своими руками

Контур, которые изготавливаются из алюминия, пользуются очень большой популярностью, ведь в них получилось совместить две последние современные технологии. Специалистам удалось в одно изделие поместить не только крепкий и качественный анодированный сплав, но еще и светодиодную технику, которая набирает популярность с каждым новым днем.

Благодаря этому в результате получилось в несколько раз увеличить функциональность подсветки и сделать устройство для крепления светодиодов гораздо надежнее и прочнее. Контур, который принято изготавливать из алюминия отличного качества, можно использовать для того, чтобы непосредственно светодиодную ленту можно было вмонтировать в стену. Кроме того, алюминиевый профиль для таких изделий можно смело использовать для монтажа подсветки в напольном покрытии, потолке и так далее.

Подобные профили отлично смотрятся даже в самых разных конструкциях и при этом не вредят другому материалу или его целостности. В то же время контуры из алюминиевого сплава могут быть и нестандартными. А это значит, что многие современные модели были украшены аксессуарами разного типа. К примеру, часто можно встретить наличие заглушек или же разнообразные фиксаторы, даже держатели, которые смотрятся очень красиво, современно, оригинально и одновременно с тем, сдержано. Алюминиевый профиль — это отличный вариант в том случае, если вы планируете сделать в помещении классический интерьер.

Какие есть виды

Встраиваемый (или врезной) профиль для светодиодной ленты

Эта разновидность является превосходным решением. С его помощью становится возможным объединение гипсокартона с ДСП. — Светодиодная лента — размещается как раз в области этого самого соединения. У конструкции есть край, который закрывает все неровности в местах пазов. Это и есть одно из главных отличий этого профиля от других. Благодаря ему лента никак не попадает в освещаемую зону пространства.

Накладной профиль для светодиодной ленты

Данный тип имеет наибольшее распространение и самую большую популярность прежде всего из-за простоты монтажа. Его принцип позволяет монтировать профиль на самые разные поверхности. Установить его можно с помощью саморезов или клея. Этот вид используется для декорации арок, полусферических элементов и круглых форм.

Угловой профиль для светодиодной ленты

Он нередко считается разновидностью накладного, однако области его применения – углы, пространство рядом с ними и места, где необходим определённо заданный градус освещения. С внешней стороны стенки конструкции размещены под углом 90 градусов относительно друг друга. На их краях специально сделаны пазы для размещения рассеивателя для светодиодной ленты. Под углом 45 градусов внутри рассеивателя имеется в наличии полочка для приклеивания LED-ленты.

• Детали из алюминия и пластмассы для угловых типов идут комплекте вместе со съёмными колпаками.
• Для того чтобы установить такие профили, помимо создания пазов также нужно сделать нужные проёмы, подходящие под размер устройства.
• Нередко мягкость данных видов профилей высокая, однако её иногда может не хватать. Средние размеры короба в ширину составляют от 10 до 100 мм, глубина от 5 до 50 мм.
• Для этого рекомендуется выбрать довольно гибкий короб для светодиодной ленты. Он даёт возможность создавать разные формы для освещения (круглые, в форме шара).

Существует последовательность установки сверхъярких диодов в короб:

1. Монтаж основания самого короба
2. Установка в него LED-ленты.
3. Короб надо закрыть стеклом или крышкой.

Монтировку короба следует совершать с помощью саморезов или клея

Накладной короб из алюминия лучше монтировать на саморезы

Широкий короб для светодиодной ленты клеить можно в несколько рядов, следовательно при подборе важно учитывать, что мощность на метр должна быть выше чем у светодиодов. Альтернативой устройству из пластмассы может стать кабельный канал из поликарбонатов

Его используют для прокладки проводов. Кабель-канал для светодиодной ленты аналогичным образом плотно закрывается крышкой.

Профили для подсветки торцов стекла

Такие устройства предназначаются для подсветки стекол с толщиной 8, 9 и 10 мм. Он также предназначен для установки самой ленты и крепления стекла. В различных декоративных технологиях постепенно набирает популярность акрилайт (вывеска торцов с подвеской). С помощью метода гравировки лазера на оргстекло или стеклянное полотно аккуратно наносится узор. Он становится видным лишь при освещении самого торца. Профиль также применяется для обрамления полотна.

Рассеиватели для светодиодного алюминиевого профиля

Из-за конструкции светодиодной ленты излучаемый ею свет оставляет множество теней от объектов, потому что LED лента представляет собой множество точечных источников света. При установке алюминиевого светодиодного профиля данная проблема решается установкой специального рассеивателя. Рассеиватель представляет собой длинную пластиковую полоску с выступами, благодаря чему легко устанавливается в профиль и надежно в нем фиксируется.

Рассеиватель или диффузор, как его еще называют, может иметь разную форму и прозрачность. Рассеиватели разной формы могут выполнять роль линзы, собирая световой поток в пучок или наоборот его рассеивая. Они могут быть прозрачными и матовыми. Прозрачный диффузор незначительно рассеивает свет и может привести к незначительной потере яркости, в пределах 5%. Матовый рассеиватель делает свет от LED ленты мягким и равномерным, поглощая при этом до 40% яркости.

Применение рассеивателя не ограничивается только управлением светового потока, он также выполняет и защиту светодиодной ленты от внешних воздействий. Например, рассеиватель для напольных профилей после установки делает всю конструкцию полностью герметичной, что позволяет без страха испортить освещение делать влажную уборку в помещении.

Для полноценного монтажа LED профилей применяют также специальный заглушки, угловые вставки, разветвители и прочие элементы, которые подбираются индивидуально для каждого вида профиля.

Часто задаваемые вопросы по алюминиевым светодиодным профилям

Что такое алюминиевый светодиодный профиль?

Алюминиевый светодиодный профиль – это короб из анодированного алюминия, внутри которого размещают светодиодную ленту.

Чем алюминиевый LED профиль лучше пластикового?

Алюминиевый LED профиль имеет гораздо большую прочность и теплопроводность, что защищает светодиодную ленту не только от механических повреждений, но и от перегрева.

Сплошная засветка потолка, установка ленты за натяжным потолком.

• Для равномерной засветки по всей площади потолка, светодиодная лента должны быть наклеена рядами на одинаковом расстоянии друг от друга.
• Расстояние между рядами светодиодной ленты, должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).
• Рекомендуемое внутреннее расстояние между потолком и натяжным полотном – не менее 100 мм.
• Альтернатива ленте, светодиодные модули с линзами, которые дают широкий угол засветки 160-170 градусов, или светодиодная сеть.

1. Выбор светодиодной ленты для сплошной подсветки потолка.

• Для равномерной засветки всей площади натяжного потолка лучше использовать светодиодные ленты с редким расположением светодиодов, например: Светодиодные ленты Arlight SMD2835 30 диодов на1 метр открытого типа, у них высокая цветопередача CRI>94 и энергоэффективность >100 лм/Вт., что позволяет сделать яркую подсветку при не высоком расходе электроэнергии!
• Применив цветные светодиодные ленты (RGB) в подсветке потолка, и настроив желаемый цвет с помощью пульта можно получить «ВАУ» эффект!

2. Подготовка потолка к монтажу светодиодной ленты.

Для максимальной светоотдачи, «черновой» потолок рекомендуется покрасить в белый цвет, либо заклеить светоотражающей фольгой! и обязательно удалить мусор (висящие части шпатлевки, элементы гипсокартона и т.п.), что бы в последующем не отваливалось не чего на полотно! Обратите внимание, что лучше закрасить выделяющиеся элементы (провода, элементы вентиляции и крепежа) в белый цвет, что бы предотвратить в последующем их отсвечивание через полотно!

3. Монтаж светодиодной ленты на потолок.

• Клеить светодиодную ленту на потолок надо рядами на одинаковом расстоянии друг от друга.
• Расстояние должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).

4. Проверка и завершающие работы.

• Перед натяжкой полотна, советуем «погонять» прогреть светодиодную ленту несколько часов.
• Проверить качество наклейки, если где-то отстало, то можно подклеить применив суперклей.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

• преобразовать переменное напряжение сети в постоянное;
• выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
• стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

• Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
• Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

• C1 – 2,2 мкФ 400 В
• R1 – 1,3 кОм
• R2 – 4,3 кОм
• R3 – 47 Ом
• VD1 .. VD4 – 1N4007
• VT1, VT2 — 13002

На схеме можно выделить три узла:

• выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
• стабилизатор тока на R2, R3, VT1, VT2;
• сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Достоинства

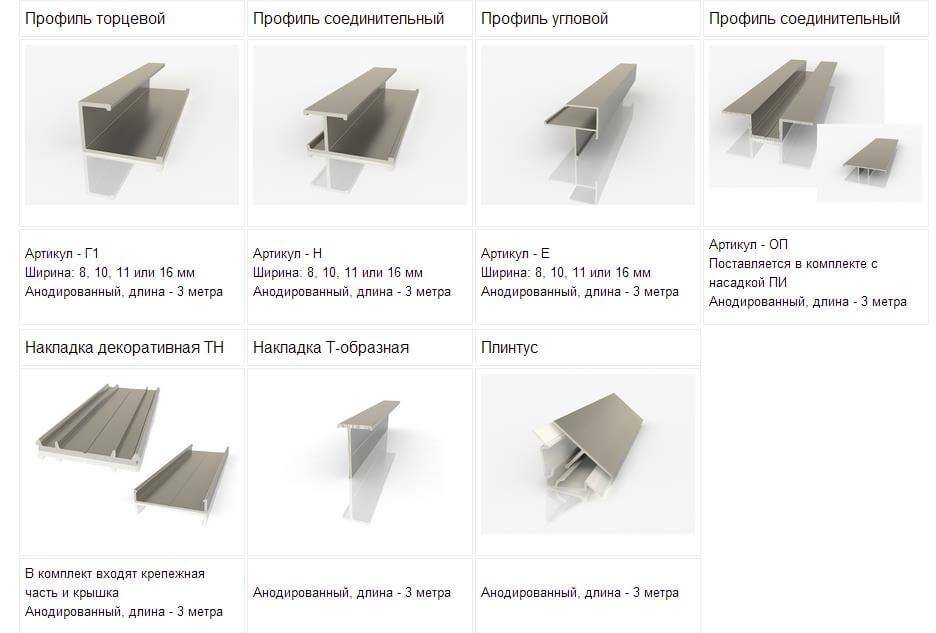

Сегодня led-короба (встраиваемый, накладной или угловой тип) пользуются большим спросом, поскольку они обладают следующими достоинствами:

красивый внешний вид. На основе такого короба led подсветка будет иметь эстетичный вид. В результате она отлично впишется в любой домашний интерьер, а также оформление магазинных витрин и прочих помещений;

Светодиодная подсветка в интерьере

• компактные габариты;
• наличие специальных накладок, предназначенных для защиты светильников от негативного влияния условий окружающей среды. Особенно это актуально для элементов уличной системы светодиодного освещения;
• наличие возможности сделать такой тип светильников своими руками;
• удобный и простой монтаж ленты своими руками, который не потребует много сил и времени;

• защита светильников от различных механических повреждений;
• отличная система для теплоотвода. Это главное достоинство алюминиевого изделия, благодаря чему он идеально подходит для светодиодных светильников.

Помимо этого в конструкции такого рода крепежных изделий имеются дополнения в виде линейных линз и оптических элементов разнообразных оттенков. Отдельно к нему идет такие приспособления, как крепежные элементы и боковые заглушки. Отдельно стоит отметить, что алюминиевые изделия обладают отличной долговечностью и экономичностью. Как видим, достоинств у этой продукции (встраиваемый, накладной и угловой), являющейся дополнением для светодиодных светильников достаточно для создание такого большого спроса и повсеместного применения в быту и на производстве. Освещение с помощью таких светильников может выступать в роли основной или декоративной подсветки. Очень часто она служит дополнением, так как несет больше декоративных свойств, чем осветительных.

Декоративная подсветка дома светодиодными лентами

Сами по себе светодиодные ленты дают качественное освещение. Но подсветка, созданная на основе алюминиевого короба (угловой, встраиваемый или накладной) станет узконаправленной и позволит локализовать световой поток в конкретном участке комнаты.
