Программа для раскладки плитки: бесплатные, платные, онлайн

Виды раскладки кафеля

Разделяют несколько видов раскладки:

Линейный. Он экономен по отношению к материалу. При этом размещении детали выкладываются параллельными рядами, как бы слоями, и края последующей плитки граничат с предыдущей под углом 90 градусов.
Шахматный или «вразбежку». Расположение со смещением одного ряда относительно другого.
Диагональный. Когда кафель кладется под углом 45 градусов (ромбами). При таком способе много обрезков, что не так выгодно для бюджета, как в двух других случаях.

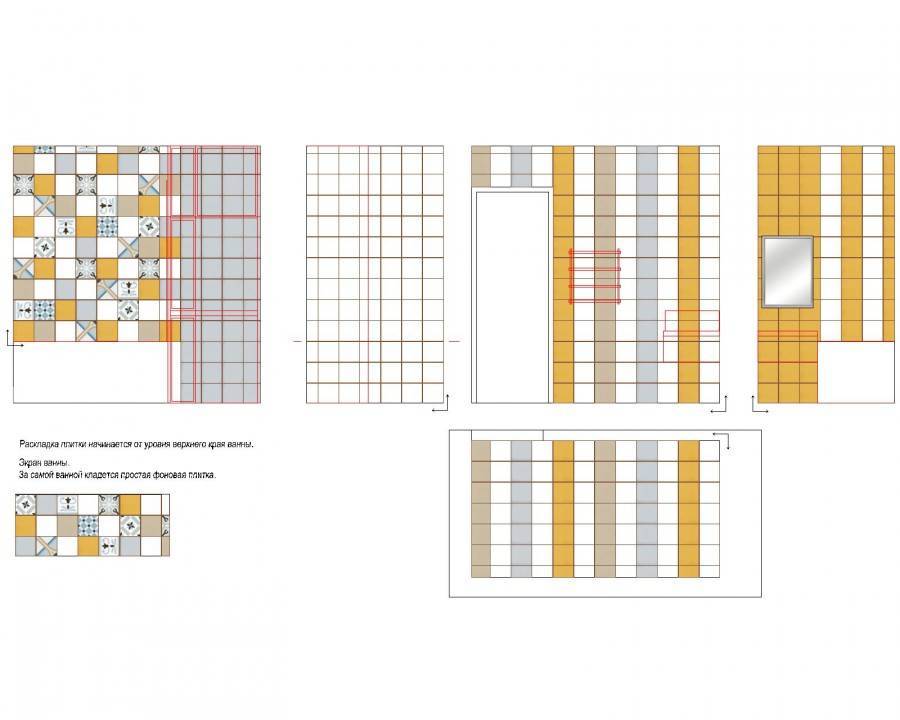

Расчет для прямой раскладки

Схема готова и теперь можно считать.

Если вы остановились на прямом варианте укладки на стены, подсчет будет следующий:

Помним, что между элементами присутствуют еще и затирочные швы. Поэтому к размерам плитки прибавляем со всех сторон ширину промежутков. Например: размер пластины 20 на 30 см, затирка 0,4 см. Высота единицы укладки тогда будет: 20+0,4=20,4 см. Длина: 30+0,4=30,4 см. И для дальнейших вычислений используем уже эти данные.
Высчитываем, сколько будет деталей в ширину стены: этот замер в сантиметрах разделить на ширину единицы (у нас в примере 20,04). Для стены в 200 см подсчет такой: 200 / 20,4 = 9,8 шт. Поскольку мы покупаем целые материалы — округляем в большую сторону: 200 / 20,4 = 9,8 =10 шт.
Такой же несложный расчет будет и для количества рядов. Высоту стены делим на высоту плитки и округляем. Для стены, например, 230 см высотой получается так: 230 / 30,04 = 7,6 = 8 шт.
Суммируем = ряды * штук в ширину = 8 * 10 = 80 шт.

Расчет для раскладки вразбежку

Расчет практически такой же — считаем как в примере для прямой укладки — у нас получилось 80 шт. Теперь отличия: на каждый второй ряд будет тратиться на 1 элемент больше. У нас 8 рядов, «каждый второй» — это 8 / 2 = 4. Таким образом, дополнительно нужны 4 плитки. 80 + 4 = 84 шт.

Расчет для диагональной раскладки

При использовании диагонального расположения формул не существует. На схему каждой стены с таким раскладом точно по размерам правильно наносим схему элементов — в масштабе. А затем пересчитываем вручную.

Как учесть в вычислениях области без кафеля

Кафель в ванной кладется не на все поверхности. Пробелы — это промежуток за самой ванной, за поддоном душевой, дверь или «советское» окно в хрущевках. Чтобы узнать сумму блоков для стен с пробелами — снова обращаемся к эскизу. На нем схематически с учетом размеров зарисованы зоны без кафеля. Возможны два варианта:

Подсчитать вручную, сколько потребуется фоновых элементов для этой стены. При этом обрезки плиток считаем как целые.
Из площади (S) всей стены вычесть S двери и разделить, что получилось на S одного элемента. Этот метод не такой точный, как первый.

Новое в версии 7.08 HOME (в сравнении с 7.07)

Возможность сдвигать плитки на поверхности после укладки. Опция вызывается кликом ПКМ по поверхности.
Возможность поворачивать плитки на допустимые углы, после их раскладки на поверхности. Опция вызывается кликом ПКМ по отдельной плитке или по выделенным плиткам, когда поверхность находится в редактировании.
Добавлены новые шаблоны укладки: «Треугольники — Стрелка» и «Елочка двойная».
Добавлен новый тип плитки Фонарик (Lantern shape) и шаблон укладки для него (Пример данного типа плитки можно увидеть здесь).
Расширена область замыкания контура (6см).
Исправлена ошибка в пересечениях плитки при использовании укладки по Шаблонам.
Исправлена ошибка при изменении шва в шаблонах плитки.
Исправлена ошибка при тестовом замощении в шаблонах плитки — дубликаты плиток.

Planoplan

Каталог Planoplan включает более 500 предметов интерьера. С помощью редактора можно бесплатно создать трехмерную модель квартиры, дома или офиса, разработать свой оригинальный дизайн-проект. Программа отображает реалистичную картинку планировки, расположения окон, дверей, мебели. На ней можно обозначить выключатели и розетки. Благодаря масштабированию хорошо видна каждая деталь.

Установочный файл доступен для бесплатного скачивания. Есть также вариант работы в режиме «онлайн» через браузер. Встроенный Google Cardboard проведет экскурсию по проекту и перенесет его на смартфон.

Функциональные возможности конструктора:

Простой интерфейс.
Создание виртуальной квартиры.
Широкий спектр отделочных материалов.
Каталог мебели и аксессуаров для декора.
Трехмерная визуализация.
3D экскурсия по проекту с возможностью взглянуть на него воочию.
Поддержка русского языка.
Обучение с помощью видео-уроков.

Planoplan — это альтернатива конструктору Autodesk 3ds Max, который сложнее и функциональнее. Чаще им пользуются профессиональные дизайнеры и архитекторы. Planoplan не так многофункционален, но зато прост в использовании. Причем результат получается практически одинаковый.

Новое в версии 7.10 PROF (в сравнении с 7.09)

При установке дверей/окон добавлен инструмент создания откосов с возможностью укладки покрытий.
Можно изменять высоту стен внешнего контура после создания помещения.
Для прямоугольных плиток добавлены шаблоны со смещением в 1/2, 1/3, 1/4
Расширены возможности при корректировке длины отрезков внешнего контура. Теперь дополнительно можно задавать скольжение второй точки по смежному отрезку и изменять величину внутреннего угла корректируемого отрезка. Данная опция может быть удобна, например, при корректировке контура, в котором отрезки находятся не под прямым углом.
Задание цвета шва отдельной группе плиток.

Новое в версии 7.04 HOME (в сравнении с 7.03)

При отрисовке контура дополнительно выводится параметр (L=xxx.xx) — длина текущего отрезка. При этом контур автоматически образмеривается. Функция работает при формировании контура помещения, поверхности, плиты.
Шаг контура можно установить в 1 см (без изменения сетки!) и откладывать отрезки контура уже не привязываясь к углам сетки, с точностью в 1 см. Изменить этот режим можно даже во время рисования. Функция работает при отрисовке внешнего контура помещения, контура на стене, контура плиты. Для удобного замыкания контура введена комбинация клавиш Ctrl+E.
Переработан режим замены плиток. Теперь возможна замена по всему помещению, всех плиток в проекте одновременно. Обязательное условие замены — равенство размеров и ориентация плиток. Область действия замены определяется пользователем: весь проект, стены, плиты, текущая поверхность или область выделенных плиток.
Появились кнопки Undo/Redo в режиме работы с единичной поверхностью. Функция дает возможность Отменять или Повторять действия по укладке или замене покрытия
Добавлен режим поворота текстуры в справочнике материалов и текстур загруженных справа от проекта. Функция дает возможность повернуть ранее введенную текстуру на +90 или −90 градусов. Соответственно, ширина и высота покрытия меняются местами.
В свойствах плиток проекта возможно изменение толщины плитки, при этом меняется толщина этой плитки во всем проекте, если она уже находится на стенах проекта.
Цвет фона, Цвет сетки, Шаг контура (по сетке или 1см) достаточно установить один раз в проекте и в дальнейшем они будут использоваться по умолчании.
Помимо скрытия стен и 3D объектов появилась возможность скрывать плиты, для более удобного обзора формируемого проекта.
Кнопка Del установлена как горячая клавиша удаления выделенных объектов (3D и плит).
Исправлены ошибки и неточности:
- обрезка поверхностей более 10 метров в развертке — ограничения убраны;
- теперь вырез на стене от примыкания плиты будет только в случае контакта ±3 см, при простом пересечении плиты со стеной выреза не будет.

Установка программы Kerama Marazzi 3D 2019

В процессе установки программы «Kerama Marazzi 3D» компьютер должен быть подключен к сети Интернет.

Внимание! Программу можно установить на компьютер только из-под учётной записи администратора или, если компьютер находится в домене, необходимо знать логин и пароль администратора домена. 1. «Мастер установки» начнёт свою работу автоматически

Вставьте USB-ключ в любой свободный USB-порт Вашего компьютера

«Мастер установки» начнёт свою работу автоматически. Вставьте USB-ключ в любой свободный USB-порт Вашего компьютера

1. «Мастер установки» начнёт свою работу автоматически. Вставьте USB-ключ в любой свободный USB-порт Вашего компьютера

Если у Вас установлена операционная система Winnndows 7 или 8, выйдет предупреждение о запуске файла. Нажмите «Да».

2. В процессе установки требуется проверять информацию и подтверждать свой выбор нажатием кнопки «Далее» или «Установить».

3. Нажмите «Принимаю», чтобы принять лицензионное соглашение по использованию программы Kerama Marazzi 3D.

4. Выбираем метод активации лицензии «Электронный USB-ключ защиты» и нажимаем «Далее».

5. Выберите папку установки. По умолчанию это папка Kerama Marazzi 3D в корне диска C.

Если на диске С недостаточно места для установки программы, кнопка «Далее» будет неактивна. В таком случае с помощью кнопки «Обзор» выберите другой локальный диск для установки программы.

Если другого локального диска нет, отмените установку, очистите необходимое пространство на диске (в первую очередь можно очистить содержимое «Корзины» и удалить временные файлы – Temp) и, после чистки, запустите заново программу-установщик.

Внимание! Папка «Kerama Marazzi 3D» должна находится в корне локального диска (C:\KM3D или D:\KM3D), а не в C:\Program Files или C:\Program Files (x86).

6. Изменение имени папки. Необязательное действие.
Также под списком названий программ расположен чекбокс «Не создавать ярлыки». Если Вам не требуется ярлык на Рабочем столе и в меню «Пуск», поставьте туда галочку.

По завершении установки программу можно запустить.

После первого запуска программа загрузит обновления при их наличии.

Перенос программы на другой компьютер

Если необходимо перенести работающую программу на другой компьютер, следует:

скопировать папку C:\KM3D вместе с её содержимым на другой компьютер (с помощью флеш-накопителя соответствующего объёма или выносного жёсткого диска);
перенести USB-ключ со старого на новый компьютер.

Возможности пользователя версии PROF

Создание трехмерного дизайн-проекта помещения;
Учёт расположения оконных и дверных проемов;
Возможность создания двух областей покрытия на одной поверхности;
Создание внутренних перегородок и подиумов;
Возможность смещения плиток и поворота их под любым углом;
Установка 3D-объекта и плит по заданным координатам;
Возможность создания колонн, криволинейных и радиусных поверхностей в составе плиты;
Возможность загрузки плит из проекта для дальнейшего редактирования;
Создание в плитах сквозных отверстий различной геометрии, с возможностью покрытия внутренних поверхностей;
Создание в стенах внешнего контура ниш и сквозных отверстий различной геометрии, с возможностью покрытия внутренних поверхностей;
Возможность редактирования стен основного контура проекта по высоте (только уменьшение) и толщине;
Образмерка единичных поверхностей;
Расчет расходных материалов — плитки (или другого покрытия), клея, расшивки;
Настройка материалов 3D-объекта в утилите Make3DT, с возможностью сохранения;
Режим визуализации (получение более качественной картинки проекта);
Возможность улучшать визуализацию: увеличение аппаратного сглаживания (зависит от возможностей видеокарты), включение блеска и рельефности покрытий, блеска объектов, регулировка яркости источников света;
Возможность формировать развертку облицованных поверхностей, с различными формами отчета, образмериванием, общей схемой помещения, расчетом и т.д.;
Экспорт расчетов в Microsoft Excel или OpenOffice Calc;
Печать документов (товарной накладной и счета);
Самостоятельное добавление керамической плитки и других типов покрытий в справочник программы;
Импорт коллекций кафельной плитки в справочник программы с сайта разработчика (данную опцию можно использовать при наличии услуги доступа к разделу «Коллекции»);
Регистрация доступа в раздел «Коллекции» (при покупке первого рабочего места услуга предоставляется сроком на 1 год бесплатно);
Возможность платного продления услуги Регистрация доступа в раздел «Коллекции» (о стоимости данной услуги можно узнать в разделе «Приобрести»);
Возможность приобретения дополнительных рабочих мест программы (экономия 50%, приобретать дополнительные рабочие места к программе может только зарегистрированный пользователь, купивший первое рабочее место программы данной версии).

Ознакомиться с функциональными возможностями других версий программы Кафель можно в таблице сравнений.

Программы для расчета плитки в ванной. Описание методики и важные нюансы расчета для санузлов

Для начала стоит отметить, что правильный расчет плитки для ванной комнаты – залог успешного, быстрого и качественного ремонта помещения. Именно для таких случаев была разработана специальная программа для плитки в ванной, благодаря которой можно избежать лишних расходов, связанных с покупкой ненужных материалов.

Разнообразие программ
Самостоятельная планировка
Раскладка плитки в ванной комнате на полу
Раскладка кафеля в ванной для стен
Считаем затирку
Калькулятор расчета

Разнообразие программ

Программа расчета плитки в ванную – отличное решение, как правильно рассчитать все ремонтные аспекты. На сегодняшний день рассчитать плитку для ванной можно при помощи огромного количества разнообразных программ, с которыми мы ознакомим вас далее.

Программа для дизайна плитки в ванной должна в себя включать:

подбор плитки для ванной;
расчет необходимого количества растворов для кафеля;
подбор максимально подходящего оттенка плитки, ее фактуры, а также паркета и обоев.

Сегодня наиболее распространены такие программы, как «Кафель», «Аркулятор», а также «Плитка 3Д». Использование программ очень простое – нужно занести исходные данные, после чего вы получите необходимое количество плитки.

К примеру, программа «Кафель» на сегодняшний день имеет много версий – ее используют в салонах плитки. Программа интуитивно понятная, имеет простую навигацию и управление, вы сможете легко создать трехмерную модель своей комнаты по реальным размерам, учитывая окна и двери, сантехнику и другие элементы.

Здесь все не так ярко, как в программе «Кафель», однако «Аркулятор» считает более точно, поэтому вы получите максимально детальный расчет.

Самостоятельная планировка

Точное проектирование плитки в ванной можно также проводить самостоятельно. Работа это довольно несложная и не требует огромного количества времени.

Опишем вам наиболее простые из них – планировка плитки в ванной с помощью них поможет вам в создании идеальной комнаты.

Раскладка плитки в ванной комнате на полу

Для такого способа расчета необходимо измерить площадь поверхности и размеры кафеля. Например, размер ванной составляет 2 метра на 2, а плитки 20х20 см. В таком случае, площадь 1 плитки составляет 0,2*0,2=0,04 м. То есть, количество кафеля составляет 2/0,04= 50 штук.

Раскладка кафеля в ванной для стен

Для этого необходимо измерить высоту помещения – 2 метра, длину всех стен 2,5+2,5+2,5+2,5=10 м и определить размеры плитки 0,2*0,2. Далее делим периметр помещения на ширину плитки 10/0,2= 50 штук. Проделываем то же самое для высоты 2/0,2=10 штук. Далее перемножаем результат 50*10=500 штук. Заключительным этапом является перевод количества плиток в квадратные метры, для этого количество кафеля умножаем площадь одной шт. 0,2*0,2=0,04. 0,04*500=20. Итого получаем 20 квадратных метров плиточного материала.

Как вы можете заметить, самостоятельное моделирование плитки ванной комнаты – это очень простой способ, доступный даже для непрофессионалов

Хотим обратить ваше внимание на то, что к полученным результатам стоит добавить 10-15% материала для запаса кафеля на случай непредвиденных ситуаций

Так же вы можете воспользоваться калькулятором кафельной плитки на сайте.

Считаем затирку

После укладки плитки на поверхность стены главное, о чем нужно позаботиться, это затирка швов между наложенной плиткой.

Оптимальная ширина шва колеблется в пределах 1,5-3,00 миллиметра, не больше, но и не меньше. Плюс ко всему, к глубине шва, которая примерно будет равна полной толщине плитки, необходимо применить коэффициент размером в 1,5 миллиметра. Это поможет при учете усадки плитки, влажности в помещении и многое другое.

Калькулятор расчета

Хотим еще сказать несколько слов о специальных калькуляторах для расчета плиток. Калькулятор для расчета – еще один конструктор плитки для ванной. Разработаны они были для упрощения расчетов для строительных компаний. Расчет выглядит следующим образом: измеряем площадь помещения, делим полученный результат на площадь кафеля. Результат, полученный такими расчетами, представляется в метрах.

В этой статье мы познакомились с вами с различными способами расчета требуемого количества кафеля, самым оптимальным из которых является программа укладки плитки в ванной.

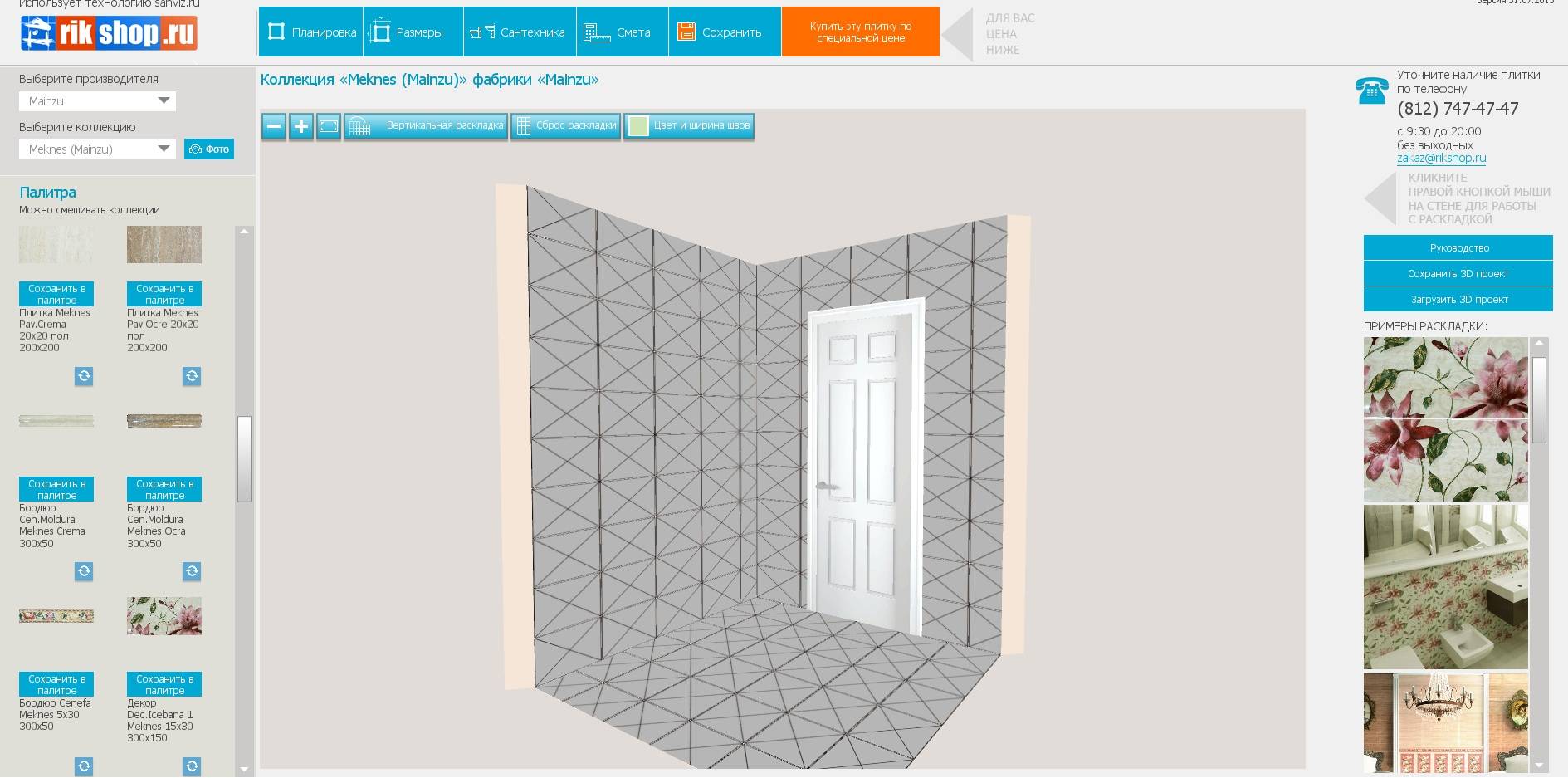

Раскладка онлайн

Такие сервисы сегодня предлагают целый ряд специализированных онлайн – ресурсов, связанных с организацией строительства и ремонта, и возможность моделирования в режиме реального времени доступна любому пользователю сети Интернет. С ее помощью можно подобрать узор, цветовую гамму и схему раскладки плитки онлайн.

Для работы в большинстве случаев не требуются ни специальные навыки работы с ПК, ни опыт в сфере выполнения отделки. Главным их преимуществом остается возможность пользоваться такими ПО бесплатно. Также многие подобные ресурсы бесплатно дают консультации по вопросам работы с приложениями.

Как правило, при работе с подавляющим большинством подобных сервисов, потребуется воспроизвести следующий порядок действий (с небольшими вариациями):

Задать размеры помещения.
Указать размещение прочих объектов (например, дверей, зеркала либо ванны) и их геометрические характеристики. Задавая размеры дверей, которые уже установлены в помещении, требуется прибавить 0,05 м к высоте объекта и 0,1 м к его ширине. Когда речь идет о самой ванне, необходимо учитывать, что в большинстве случаев у нее есть ножки и не забывать об их высоте, задавая соответствующие параметры этого объекта.
Выбрать горизонтальное или вертикальное направление выкладки.
При необходимости указать бордюры и / или мозаику. Если эти декоративные элементы будут использованы при отделке помещения в реальности, при формировании графической модели нужно обязательно их учесть – в противном случае, предложенная программой схема раскладки будет некорректной, а конечный результат может получиться не эстетичным.
Формирование самой схемы выкладки.

Как правило, есть возможность задавать такие параметры, как размеры самих плиток, а также их цветовую гамму. При этом если отделка планируется с конкретным узором, то такое ПО позволит заранее продумать не только способ «собрать» нужный рисунок из кафеля, но и выбрать оптимальное место для его размещения.

Новое в версии 7.02 PROF (в сравнении с 7.01)

Появилась возможность сохранять проект на стадии замкнутого контура (до создания 2D/3D).
Исправлено неверное образмеривание стен с уменьшенной высотой в основном экране программы и в развертке.
Изменено образмеривание стен с двумя поверхностями. Появился выбор: образмерить поверхность 1, поверхность 2 или внешний контур.
При образмеривании в основном окне программы теперь образмериваются и вырезы (за исключением радиусных поверхностей).
Исправлена ошибка при покрытии стен с 2-мя поверхностями (приводящая к ошибке при экспорте в рендер).
При удалении всех плиток со стен с двумя поверхностями появился выбор: удалить плитки с поверхности 1, поверхности 2 или со всей стены.
Исправлена ошибка при корректировке контура рисуемой поверхности.

Программы для дизайна и расчета керамической плитки

Чтобы определить кол-во плитки, необходимой для укладки, нужно знать высоту помещения, длину стен по периметру и размеры самой плитки. Помимо этого надо учитывать все выступы, ниши, а также зазоры между керамическими элементами. А еще, перед работой не мешало бы представить будущую облицовку, прикинуть, какой из способов укладки будет смотреться наиболее выигрышно. Каждый, кто хоть раз сталкивался с расчетом кафельной плитки, вспомнит, сколько времени отнимают подобные вычисления. В данном обзоре мы расскажем о самых популярных компьютерных программах по расчету кафеля, которые существенно облегчают вычислительный процесс и кроме этого, визуализируют будущий интерьер.

Программа Кафель 6.0

Программа «Кафель» предлагается к использованию сотрудниками специализированных магазинов по продаже керамической плитки и керамогранита. Кроме этого, она станет незаменимым инструментом для тех, кто профессионально занимается выполнением отделочных работ, непосредственно связанных с облицовкой керамической плиткой, архитекторам и дизайнерам, а так же, всем желающим обновить свой интерьер самостоятельно. Программа Кафель 6.0 интуитивно понятна, оснащена несложным удобным интерфейсом на русском языке, так что даже у новичка не должна вызвать особых затруднений. Кафель 6.0 позволяет оперативно создать визуальный трехмерный макет помещения, учитывая все дверные и оконные проемы, различными сантехническими деталями, зрительно оценить будущий вид и при необходимости внести поправки.

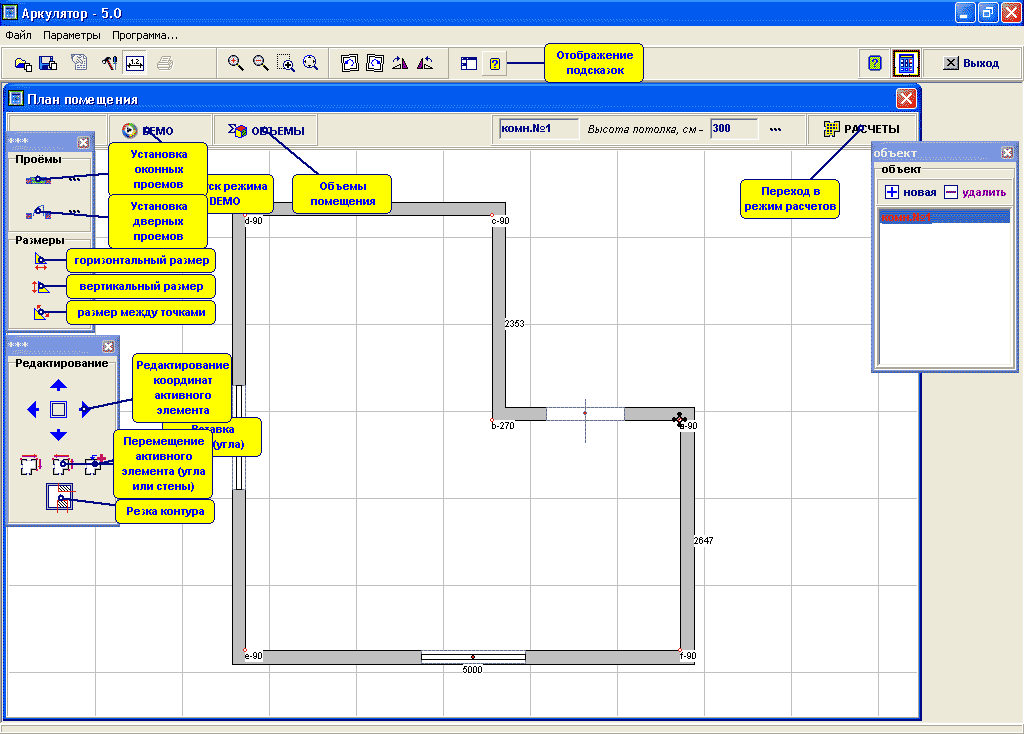

Программа Аркулятор — 5.1

ПО Аркулятор — 5.1 – оригинальный софт для расчета количества плитки от украинской , позволяющий точно рассчитать расход не только плитки, ламината и линолеума, но и систем подвесных потолков или систем стеновой облицовки. Аркулятор не так красочна как предыдущая программа нашего обзора, не обладает особыми визуальными эффектами, на зато считает точно и без ошибок. Именно благодаря этому она пользуется достаточно устойчивым спросом на рынке, как добротная программа для расчета плитки. Демо-версию Аркулятор — 5.1 можно скачать с сайта interpro.dp.ua. Стоимость лицензии — 135 USD.

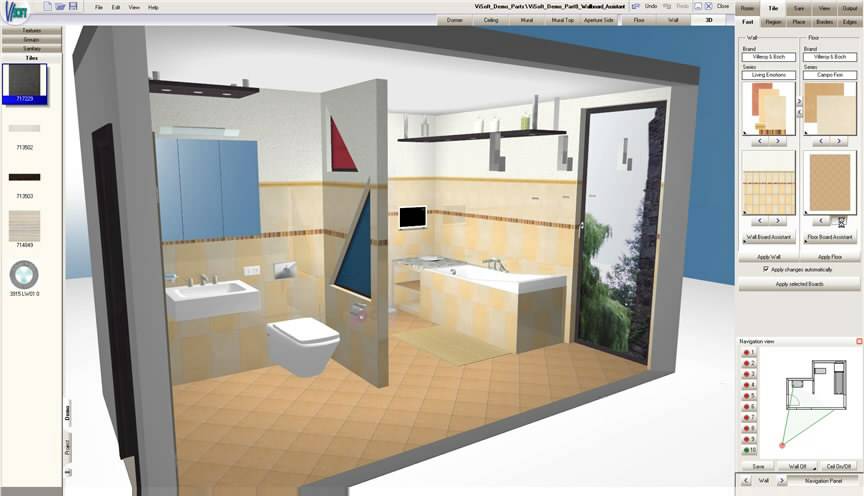

ПО ViSoft Premium

Программа для моделирования ванных комнат с функцией расчёта кафельной плитки ViSoft Premium разрабатывается с 2005 года и является 3D-программным обеспечением с интуитивно понятным интерфейсом пользователя. Софт от немецкого разработчика ViSoft GmbH обновляется несколько раз в год и обеспечивает детальное визуальное планирование раскладки плитки, выбор и установку смесителей, мебели для ванной комнаты. Программа ViSoft Premium предоставляет практически неограниченные возможности по созданию интерьера помещений с использованием керамической плитки и сантехники. Точную схему укладки плитки можно распечатать и предоставить мастерам-плиточникам.

ViSoft предоставляет следующие возможности:

Безукоризненно спроектировать интерьер ванной комнаты – с точными размерами, раскладкой плитки, установкой мебели и сантехники;
Оптимизировать покупку плитки – уменьшить кол-во используемых в укладке обрезанных плиток, согласовать укладку разных областей и т.д., произвести подсчет стоимости отделки ванной комнаты, распечатать план помещения и планы укладки плитки и согласовать их с клиентом;
В ViSoft Premium сразу виден реалистичный эффект. Также, сразу можно использовать эффекты света, тени и отображения;
Программа имеет 188 дополнительных функций, с 2005 года к ней разработано 266 дополнительных аддонов;
В ViSoft Premium доступна огромная базы данных: более 375.556 оригинальных коллекций плитки от более чем 343 производителей;
Программа обладает интуитивно понятным и эргономичным интерфейсом. Для профессиональных проектировщиков разработана Premium версия.

О компании и плюсах готовых интерьеров

Французская компания «Леруа Мерлен» (Leroy Merlin) была основана в далёком 1923 году, а на российском рынке появилась в 2004 году. В российскую сеть входит более 100 магазинов розничной торговли; они работают в формате гипермаркета самообслуживания с доступными ценами.

На торговых площадках сконцентрировано огромное количество товаров для ремонта и обустройства жилья. Разобраться в многообразии предложений, выбрать нужный стиль и придерживаться его при покупке товаров сможет только профессиональный дизайнер.

Рядовые посетители «Леруа Мерлен» сами занимаются выбором и закупками материалов, мебели, аксессуаров и декора. Как правило, они не обладают специальными знаниями, и не имеют времени, чтобы погрузиться в мир дизайна интерьеров, что приводит к ошибочным решениям, потере времени и денег.

Гостиная с элементами лофтаИсточник cloudinary.com

Компания нашла способ помочь своим клиентам сделать правильный выбор. Посетителям предлагаются готовые дизайн-проекты для всех видов комнат, от гостиной и спальни, до кухни и гардеробной. Готовые интерьеры в «Леруа Мерлен» разработаны в соответствии с актуальными трендами в мире дизайна; предложение обладает следующими преимуществами:

Интерьеры разработаны профессиональными дизайнерами. Варианты постоянно обновляются и дополняются; они стильные, уютные и практичные.
Интерьеры «Леруа Мерлен» адаптированы под типовые планировки, что помогает найти оптимальное решение.
Готовое дизайнерское решение избавляет покупателя от длительного перебора вариантов и ошибок. Комплексная отделка жилья означает гарантированный результат и минимальные усилия для хозяев.

Спальня с гардеробнойИсточник cloudinary.com

Отделка предлагается по фиксированной цене и с гарантией качества.
Компания обеспечила гибкий подход в реализации проектов. При желании интерьер можно воспроизвести полностью, или внести в дизайн изменения по своему вкусу.
Для тех, кто собирается делать ремонт своими силами, компания устраивает мастер-классы по ремонту (одна из услуг розничного магазина). В «Школе ремонта» научат, как правильно выполнять основные виды работ, выбирать материал и работать с инструментом. Здесь можно получить практические навыки и освоить полезные приёмы работы.

В пастельных оттенкахИсточник cloudinary.com

Бесплатные и условно-бесплатные программы

Существует много различных приложений для оформления дизайна санузла в квартире или доме. Некоторые предназначены для профессиональных дизайнеров, а некоторые дают возможность самостоятельно создать проект с учетом деталей планировки.

Софт, которым удобно пользоваться, учитывает следующие параметры:

подбор плитки на основе базы данных;
сортировка по цвету, оттенку и фактуре;
возможность подобрать покрытие на пол, гармонирующее со стенами;
вычисление количества необходимых материалов, в том числе раствора и фурнитуры;
наличие фильтров, учитывающих цену и производителя кафеля.

Готовые варианты дизайна облицовки можно распечатать и использовать как наглядное пособие при ремонтных работах.

Для расчетов существуют бесплатные и платные программы. Лицензированные ПО обладают мультизадачным наполнением и созданы для тех, кто занимается проектированием профессионально.

Компас 3d lt

Это платный лицензионный софт от разработчиков российской компании АСКОН. Но учебная тестовая версия, с помощью которой можно разработать дизайн для ванной комнаты, доступна на официальном сайте kompas.ru. Это ознакомительная часть ПО, предназначенного для создания объемных моделей деталей, механизмов и помещений.

С помощью тестового варианта можно разработать дизайн и просмотреть его в упрощенной 3D-версии.

Программа предоставляет возможности:

подбора различных вариантов отделочных материалов;
самостоятельного создания элементов декора;
получения чертежей разработанных деталей для их изготовления.

Ceramic 3d

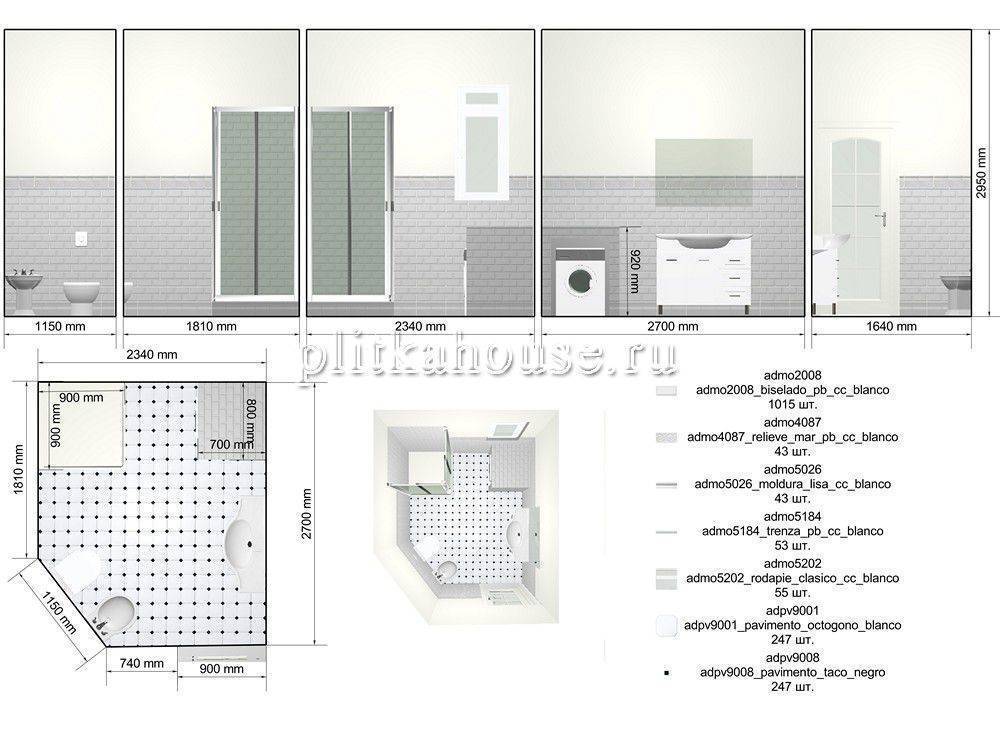

Одно из самых популярных приложений для подбора облицовки санузла. Большая база данных содержит не только кафель, но и сантехнику, осветительные приборы и мебель от разных производителей. Каталоги регулярно обновляются, также есть возможность добавлять элементы самостоятельно.

В этой программе можно:

построить помещение любого контура по заданным размерам;
выбрать не только дизайн кафеля, но и цвет затирки;
указывать различные источники света;
учитывать ниши и нетипичные планировки;
комбинировать плитку разного размера и фактуры;
создать видеоролик по проекту.

Софт имеет высокое качество визуализации и прост в обращении. Используется дизайнерами и работниками строительных супермаркетов. Существуют бесплатные взломанные версии, но у них отсутствует функции автоматического обновления коллекций и создания спецификаций.

NanoCAD

Это приложение предназначено для профессиональных проектировщиков, дизайнеров интерьеров. Оно спроектировано в России и учитывает все ГОСТы для оформления проектно-конструкторской документации согласно нормативным документам.

Это платное лицензионное ПО, позволяющее не только вставлять в схемы оконные и дверные проемы, рассчитывать площадь и объем, но и делать экспликацию помещения.

Программа создана для создания сложных архитектурных проектов, и использовать ее для разработки дизайна небольшого санузла не имеет практического смысла, если вы не являетесь специалистом в области САПР (система автоматизированного проектирования) и не умеете работать со сложными схемами.

Pro100

Удобная программа для раскладки плитки. Тоже требует базовых знаний в работе с графическими редакторами.

Алгоритм получения готового дизайна следующий:

В окне «Свойства помещения» задаем его размеры: длину, ширину и высоту в см.
В окне «Свойства» указываем размеры плитки и расстояние между ней при укладке в мм.
Выбираем из списка «Материалы» нужный кафель.
В окне «Переместить» по заданной оси заполняем пространство стен выбранной плиткой.
Итоговое количество необходимых материалов смотрим в разделе «Отчеты и сметы».

К недостаткам ПО можно отнести такие моменты:

софт является платным;
сложность при расчете при наличии оконных проемов;
небольшая база данных для выбора кафеля.

Способы расчета кафельной плитки

Единой универсальной схемы расчета не существует. В каждом индивидуальном случае все зависит от особенностей планировки помещения, типоразмеров кафеля, учитывается раскладка кафельной плитки в ванной. И в зависимости от этого выбирают наиболее подходящий из трех способов расчета.

Зарисовка проекта;
Расчеты по формуле;
Раскладка и расчет плитки в ванной с помощью компьютерные программы.

Важно! Стоит учесть, что в случае погрешностей в расчетах докупить плитку бывает проблематично, потому как разные партии одной и той же коллекции часто имеют видимые различия в оттенках, геометрии орнамента и некоторых других технических параметрах

Зарисовка проекта, поштучный расчет материала.

Зарисовка и поштучный расчет плитки

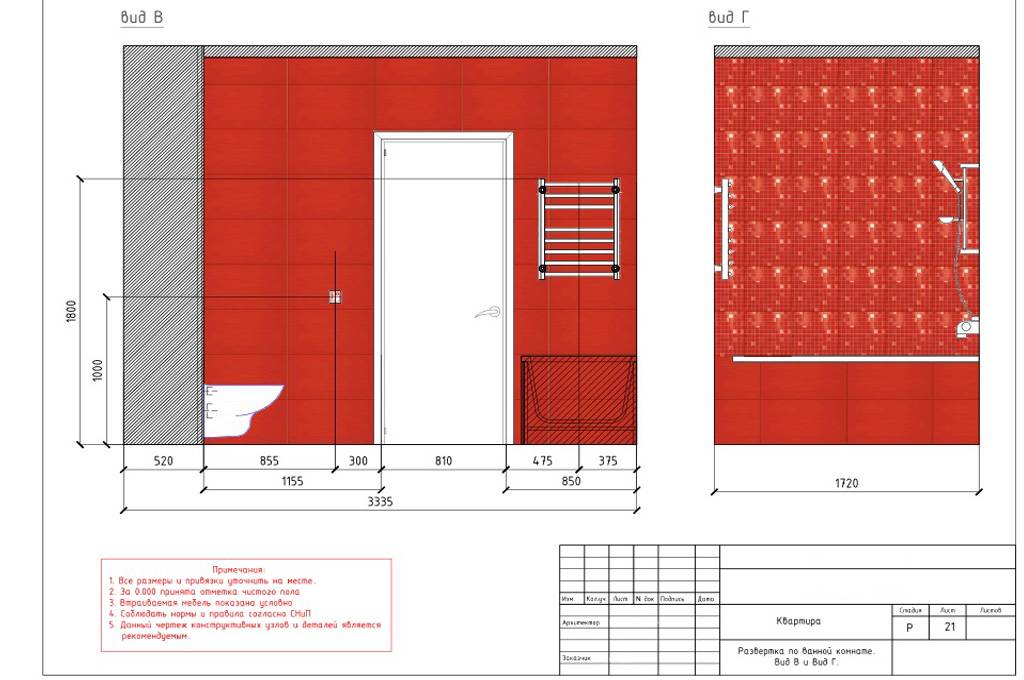

Наиболее достоверные результаты можно получить посредством зарисовки проекта на бумаге. Для этих целей подойдет любой обычный тетрадный лист в клетку или на миллиметровая бумага. Помещение вычерчивают в масштабе, каждую стену и пол отдельно. Выполняют разметку расположения кафельной плитки, отталкиваясь от ее размеров и способа укладки. Плитки различных оттенков, декоративные элементы, если они используются, фриз для удобства оттеняют цветными карандашами. Такой проект позволит не только представить, как будет выглядеть помещение после отделки, а и максимально точно подсчитать количество материала поштучно.

Расчеты по формуле

В данном случае, количество материала определяют, исходя из размеров помещения и материала. Допустим нужно рассчитать количество плитки для укрытия пола стандартной ванны. Для этого нужно знать общую квадратуру ванной комнаты, которую вычисляют по стандартным геометрическим формулам, например: 1,73×1,73=3,46 м2, округлим полученное число в большую сторону, получаем площадь – 3,5 м2. Далее необходимо узнать площадь одной напольной плитки: 0,335×0,335=0,112 м2. Далее высчитываем, сколько целых плиток понадобится, чтобы укрыть всю площадь: 3,5/0,112=31,2 шт. Количество округляем до 32 и прибавляют 10% на брак и подрезку, в случае с диагональной раскладкой – 15%. Итого получается – 35 или 37 плиток соответственно.

Для стен

Количество материала можно рассчитать на каждую стену отдельно, но лучше производить подсчет исходя из общей площади.

Плитка для стен

Как правило, отделка стен выполняется в двух оттенках, которые разделены бордюром, поэтому сперва, необходимо определить высоту каждого слоя. При этом, в нижнем темной слое лучше не делать обрезку, то есть его высота будет кратна высоте плитки. В зависимости от размера кафеля выкладывают 3-4 ряда. Высота бордюра будет разна высоте используемого для этого кафеля. Остальная высота стены – светлый слой.

Производят расчет темной полосы. Периметр ванной умножают на высоту темного слоя и узнают его площадь. Полученное число делят на площадь одной темной кафельной плитки и определяют ее количество. Добавляют 10% на подрезку, бой и брак.

Аналогичным способом производят расчет светлой плитки. Площадь стены под светлую отделку, делят на уже известную площадь одной плитки и получают количество керамики светлого цвета. Добавляют 10%.

Производят подсчет бордюрных элементов. Для этого периметр комнаты делят на длину бордюрного элемента. Из полученного числа вычитают часть, приходящую на дверной проем. Результаты всегда округляют в большую сторону, кратную целой единице или половине, так как половинки тоже используются, например, по углам.

Для пола

В зависимости от способа раскладки и конфигурации помещения выбирают наиболее удобный способ.

Напольная плитка для ванной

По общей площади. Узнают общую площадь пола помещения, не вычитая короба и ниши, и делят ее на площадь одной плитки. Таким образом узнают сколько плиток потребуется для того чтобы застелить данную поверхность. К полученному числу прибавляют 10%, которые уйдут на подрезку и страховку от брака или порчи материала. Цифру округляют к большему значению. Погрешность при таком способе подсчета может быть довольно значительная. По сторонам. Сначала узнают, сколько плиток будет уложено вдоль каждой из стен.

Для этого длину стены делят на длину стороны одной плитки, которая ей соответствует. Тот же подсчет проводят с другой стеной и стороной плитки. Таким образом, определяют, сколько плиток уложено в одном ряду вдоль одной и другой стены. Полученные цифры умножают между собой, добавляют запас – 10% и получают общую сумму.

Если раскладка напольной плитки в ванной выполнена по диагонали, расчет выполняют аналогично, но на запас рекомендуют добавлять не стандартные 10%, а 15%.

Программы для подбора раскладки плитки
