Как просунуть кабель в гофpy без пpoтяжки

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Назначение гофрированной трубы

Прежде всего, отмечают возможность укладки проводов скрытым способом – внутри гофротруб, что позволяет спрятать их большое количество. Другие причины применения гибких изделий:

• снижение риска возникновения пожароопасной ситуации: появляется возможность проложить кабель на объектах с деревянными перегородками или отделкой помещений из легковоспламеняющихся материалов (вагонки, дерева, некоторых полимеров);
• защита проводов от механического повреждения, такая необходимость возникает, если они проходят за тонким покрытием отделочного материала (например, когда вбивают гвоздь, сверлят и т.д.);
• монтаж проводки в стяжке пола – слое бетона, при этом ребра жесткости обеспечивают защиту проводов от деформации вследствие воздействия механической нагрузки;
• водонепроницаемость: в толще бетона или на улице оболочка трубы контактирует с влагой, а для проводки это основная опасность;
• защита от ультрафиолета (за пределами объекта): в таких условиях многие материалы теряют свойства, что сокращает срок службы изделия.

Монтаж электропроводки в гофре

Недостатком гофры является неполная защита. Полимерные трубы дают возможность вовремя остановиться во время сверления стены, наткнувшись на препятствие. Однако нужно сразу прекратить работы, что обусловлено неабсолютной жесткостью полимерного материала.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

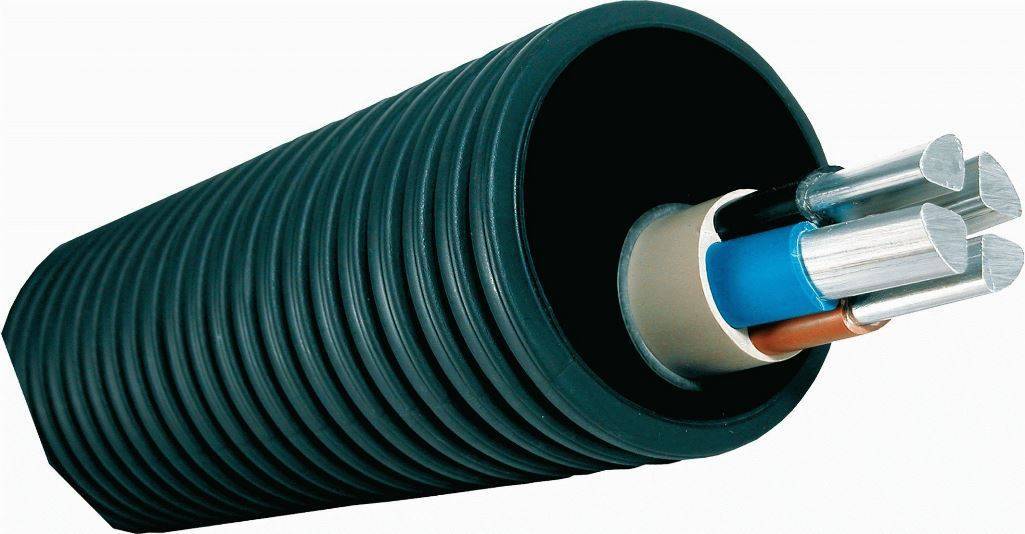

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13

Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14

Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Письма о применении труб ПНД

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15

При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Фрезерование газобетона вместо штроб

Плюсы:

• Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
• Нет огромного количества пыли.
• Не нужно подключать шланг от пылесоса.
• Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Мнение эксперта Сергей Шабловский Штукатур

Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.

Делается канал под провод очень просто.

1. На стене намечаем линию под электрику.
2. Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
3. Закладываем провод.
4. Штукатурим стены.

Как это делается показано на видео ниже.

Как применять приспособления для протягивания кабеля

Отсутствие зонда не является препятствием, так как его можно заменить иными устройствами. Возможно, процесс станет чуть более трудоемким — однако результат будет достигнут. Вот наиболее распространенные способы применения альтернатив зонду.

Задействовать УЗК

УЗК (также известен как буш, он же кондуктор кабельный) — это специализированное устройство для закладки кабельных каналов.

Оно представляет собой монтажный инструмент, с помощью которого протягивают кабель. Состоит УЗК из двух компонентов: гибкой либо жесткой насадки, а также стекловолоконного, нейлонового либо стального прутка. При значительной протяженности буша к нему прилагается лебедка либо катушка для намотки.

Последовательность действий такова:

1. УЗК заводят внутрь трубы.
2. Кабель прикрепляют к бушу (при этом допустимо задействовать кабельный чулок).
3. УЗК вытягивается из трубы, заменяя собой кабель.

Для повышения эффективности процесса используют лебедки (на гидравлике, на электричестве или механические). Чтобы ускорить протаскивание провода и минимизировать силу трения, можно подключить к процессу специальные мази.

Стоимость УЗК может достигать чуть ли не полумиллиона рублей. Естественно, частным домохозяйствам невыгодно приобретать такое устройство, поэтому временно одолжить УЗК у соседей вряд ли удастся. Таким техническим решением пользуются в основном монтажники-профессионалы.

Протяжки УЗК на видео:

Задействовать компрессор или пылесос

Протянуть кабель в металлическую или пластиковую трубу будет предельно несложно, при условии что диаметр изделия невелик. Алгоритм действий таков:

1. Пылесос прикрепляют к одному из концов трубы. С противоположного конца вводят бечевку либо легкую нитку, на которую подвешен небольшой груз. Таким грузиком может стать обычная пробка, пенопластовый или поролоновый шарик. Катушку следует разматывать по мере всасывания нитки в трубу.
2. Как только нить вышла с противоположного конца, провод следует закрепить. Если же он чересчур тяжелый, к нему прицепляют проволоку. Потом с противоположного конца трубы вытягивают бечевку с проводом либо кабелем.
3. Если проволока была протянута, к ней присоединяют проводку и втягивают обратно (по аналогии с ниткой, втягивать следует зондом внутрь).

Протягивание посредством компрессора происходит по этому же алгоритму. Единственная разница заключается в том, что размещают компрессор с той же стороны, откуда вводят нить.

На видео пример использования пылесоса что бы затянуть тонкую нить, а затем с ее помощью, провод.

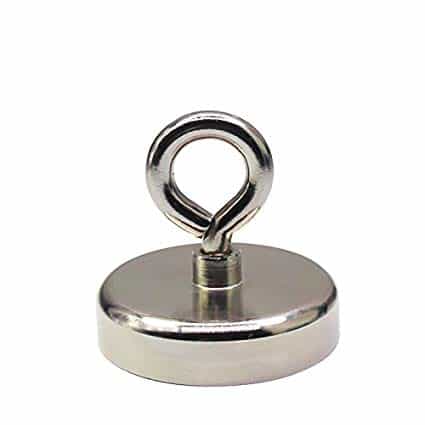

Устройство с магнитом

Работать с этой протяжкой чрезвычайно легко, но применим он только к трубам из пластика.

Неодимовый магнит

По понятным причинам с металлическими трубами этот способ работать не будет. Магнит закрепляют на проводе, который собираются протянуть. Он станет реагировать на другой магнит — внешний (его следует закрепить на ролике, управляемом монтажником). Для достижения результата надо будет просто просунуть в трубу провод с ответным небольшим магнитом на конце, и протянуть его перемещая мощный основной магнит по наружной стороне трубопровода.

Этот метод оптимален для ПНД или ПВХ труб со значительным метражом, а также для протяжки провода в полостях потолков, полов и стен. Есть и аналогичные технические решения для не слишком протяженных кабельных каналов. Наконечник с магнитом закрепляют на конец кабеля, и он реагирует на другой магнит, который размещен на стержне из пластика.

Трубы гофрированные ПВХ

Гофрированные трубы применяются для прокладки силовых кабелей (кабелей ВВГ и ВВГ нг, кабелей NYM) и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

– Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

– Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

– С целью экономии можно приобрести трубу без зонда;

– Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

– Упаковка трубы представляет – бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.

I. Материал – самозатухающая структура ПВХ

II. Степень защиты – IP55

III. Прочность – свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление – не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость – не поддается к возгоранию

VII. Цвет – серый RAL 7035

Вопросы и ответы по серии Труба гофрированная из ПВХ

Как подобрать гофрированную трубу для кабеля?

1. Смотрим размер наружного диаметра кабеля, внутренний диаметр гофротрубы.

Сечение кабеля ВВГнг (мм²)

Диаметр кабеля ВВГнг (мм)

исло жил и сечение

гофра с зондом 16

гофра с зондом 20

гофра с зондом 25

гофра с зондом 32

гофра с зондом 40

гофра с зондом 50

гофра с зондом 63

Какую лучше трубу использовать для внутренней проводки в квартире?

• Трубы ПНД (серия 7) отличаются расширенным температурным диапазоном монтажа и эксплуатации, обладают повышенной эластичностью и способны выдерживать значительные ударные нагрузки, что делает данный вид труб популярным при монолитном бетоностроении или заливке стяжек.
• Трубы ПВХ (серия 9) являются наиболее распространённым и популярным типом труб для электропроводки. Гофрированные ПВХ трубы обладают низкой стоимостью, при этом не распространяют горение и соответствуют действующим требованиям пожарной безопасности;
• • гибкие гофрированные трубы из полипропилена (серия 10) не распространяют горение, соответствуют действующим требованиям пожарной безопасности. Трубы обладают стойкостью к повышенным и пониженным температурам, а также обладают повышенной эластичностью и ударной прочностью, что позволяет применять данный вид труб в монолитном бетоностроении, если к замоноличенным трубам предъявляются дополнительные требования о соответствии нормам пожарной безопасности (детские сады, школы и пр. объекты социальной сферы.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. Существует 2 вида гофротруб: с зондом и без

Если вы приобрели изделие без протяжного механизма, то необходимо дополнительно купить приспособление для протягивания кабеля

Существует 2 вида гофротруб: с зондом и без. Если вы приобрели изделие без протяжного механизма, то необходимо дополнительно купить приспособление для протягивания кабеля.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Магнитное приспособление

Принцип работы данной протяжкой предельно прост. Необходимо закрепить специальный магнит на протягиваемом проводе или шнуре, он реагирует на внешний магнит, который будет использовать монтажник. Все, что необходимо — просунуть легкий нейлоновый тросик с магнитным наконечником в трубу и перемещая магнит по внешней стороне трубы протащить трос через трубу. С противоположного конца прикрепить нить к кабелю и вытащить его обратно.

Способ применяют для протяжки провода в полостях стен, полов, потолков и в трубах ПНД значительного метража. Существуют магнитные приспособления для протяжки в кабельных каналах малой длины. К концу кабеля крепится магнитный наконечник, реагирующий на магнит, закрепленный на пластиковом стержне чтобы протянуть провод в трубе.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

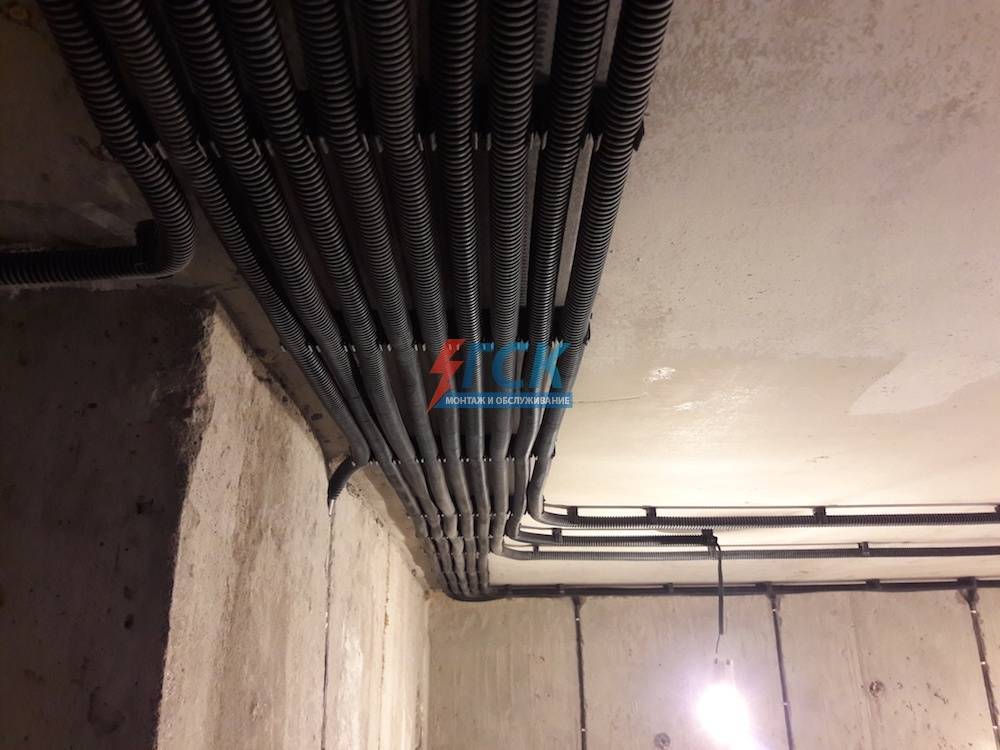

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

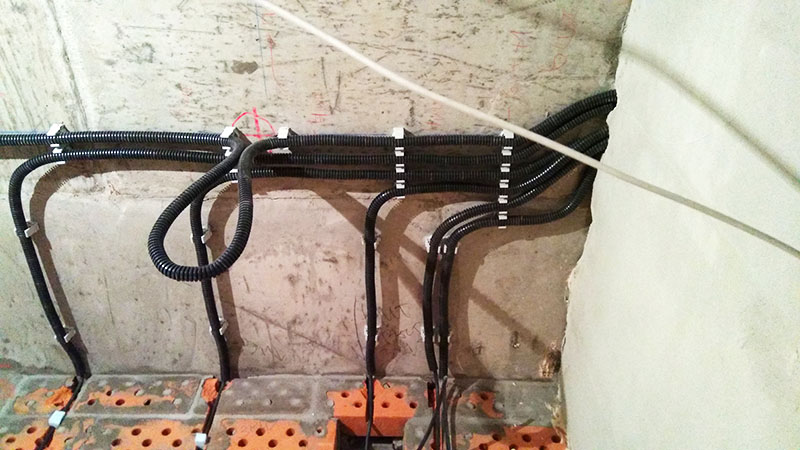

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально. Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки

Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
• Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
• Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Прокладка кабеля в гофре: 5 советов

Гофру используют для того, чтобы проложить кабель по полу, стенам и потолку. Для этого можно выбрать как закрытый, так и открытый тип проводки. Гофра – это гофрированные поливинилхлоридные или металлические трубы. Внутри трубы находится проволока из металла. Именно с ее помощью кабель можно засунуть в трубу.

Гофрированная труба подходит для прокладки в кабеля в квартирах и домах, административных зданиях и промышленных помещениях. Гофра обладает дополнительными изоляционными свойствами. Материал способен к замозатуханию, что значительно снижает возможность самовозгорания, если возникнет короткое замыкание. Специальная смазка поможет держать гофру в рабочем состоянии.

Советы по прокладке кабеля:

• Поливинилхлоридная гофра подходит для внутренней укладки кабеля. Материла очень чувствителен к воздействию солнечного света, температуры и влажности. Для внешней прокладки используют специальную гофру.
• Чтобы начать работу, из трубы нужно протащить немного проволоки.
• В обмотке кабеля нужно сделать не слишком большое отверстие, просунуть в него проволоку и хорошо скрутить ее.
• Трубу следует хорошо разровнять. Делать это лучше с напарником. Одновременно нужно держать дальний конец трубы и выполнять протягивание кабеля, освобождая гофру от стальной проволоки.
• Для надежного закрепления проводов необходимо плотно соединить между собой гофру и кабель при помощи изоленты.

По окончании работ гофру крепят к стене. Лучше всего для этого использовать клипсы-зажимы. Их диаметр следует тщательно подобрать, учитывая сечение труб. Этот способ распространен при прокладке кабеля, если в квартире установлены подвесные потолки или гипсокартонные перегородки. Для укладки гофры под стяжку из бетона используют усиленные материалы, способные выдерживать нагрузки.

Подведём итоги

1. Вы ничего не нарушаете, располагая проводку в гофре или без (касается только внутренней разводки кабеля в квартирах или домах не из дерева).
2. Вы ничего не экономите. Нанимая профессионального мастера, вы заплатите за его время больше, чем за гофру. Плюс без гофры, не значит, что кабель висит в воздухе сам. Все равно его придётся чем-то крепить.
3. Быстрее никак не получится. Не советуем даже пробовать. Замучаетесь выравнивать и раскручивать кабель.
4. Каждый забитый дюбель-хомут – это удар по кабелю молотком. Делая это все под потолком и в не удобной позе, трудно рассчитать силу удара. Пример, на однокомнатную квартиру уходит от 500 дюбель-хомутов.
5. Заказывайте монтаж проводки только у профессиональных мастеров и доверьтесь им в выборе всех материалов и способах монтажа кабеля. Они не раз прошли этот путь и знают как лучше.

Вывод по поводу гофры один. ЭТО ВСЕГО ЛИШЬ СПОСОБ МОНТАЖА КАБЕЛЯ. И решать конечно вам. Электрика – это не то, на чем нужно экономить. Тем более речь идёт о мизерной сумме.
