Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Этапы прокладки кабельных линий в грунте

Работа выполняется в следующем порядке.

1. Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
2. С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
3. По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
4. В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
5. Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.
6. Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
7. При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
8. Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
9. Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
10. Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
11. Устанавливаются реперные столбики и предупредительные охранные таблички.

Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями

Особое внимание следует уделять правилам техники безопасности

Какой кабель можно использовать

Для прокладки кабеля в земле использовать надо изделия с высокой степенью защиты от влаги, в жесткой оболочке. Этим условиям удовлетворяет виниловая и полиэтиленовая оболочка. Именно такие кабели обычно и используют: ВВБ (бронированный), ВВБбГ (броня + гидроизоляция), ВБбШв (броня+полиэтиленовый шланг). Но они стоят дорого, хоть и служат долго. Их целесообразно использовать для ввода электричества от столба к дому.

Эти типы кабеля не для подземной укладки, но их все равно используют

При выборе типа брони надо обращать внимание на кислотность почвы, на количество крупных камней, строительного мусора. Для нейтральных почв с небольшими вкраплениями камней подходит стальная броня

Она же пойдет для глин и суглинков. Для кислотных или щелочных почв нужна уже свинцовая или алюминиевая броня. Такие же кабели лучше применять на почвах с нормальной кислотностью но с большим количеством камней.

Разводку по участку можно делать более дешевыми проводниками. Нормально себя чувствуют NYM и СИП. Они могут работать до 5 лет. ВВГ использовать для подземной прокладки однозначно не стоит. Его хватает максимум на пару лет, что с учетом объема земельных работ совсем не радует.

Вообще, разумнее проложить более дорогие кабели, но с лучшей защитной оболочкой. Пусть на стадии устройства это обойдется дороже, но зато проблем не будет и не придется через пару лет думать о замене на новый.

2.3.83

При прокладке кабельных линий непосредственно в
земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху
засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Кабели на всем протяжении должны быть защищены от
механических повреждений путем покрытия при напряжении 35 кВ и выше
железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ –
плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей;
при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также
для одного кабеля – вдоль трассы кабельной линии. Применение силикатного, а
также глиняного пустотелого или дырчатого кирпича не допускается.

При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме
кабелей городских электросетей) допускается не защищать от механических
повреждений.

Кабели до 1 кВ должны иметь такую защиту лишь на участках,
где вероятны механические повреждения (например, в местах частых раскопок).
Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия
производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1
кВ, питающих электроприемники I категории*, допускается в траншеях с
количеством кабельных линий не более двух применять вместо кирпича сигнальные
пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным
Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений
кабельных линий с инженерными коммуникациями и над кабельными муфтами на
расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а
также на подходах линий к распределительным устройствам и подстанциям в радиусе
5 м.

____________

* По местным условиям, при согласии владельца линий,
допускается расширение области применения сигнальных лент.

Сигнальная лента должна укладываться в траншее над кабелями
на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного
кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей
– края ленты должны выступать за крайние кабели не менее чем на 50 мм. При
укладке по ширине траншеи более одной ленты – смежные ленты должны
прокладываться с нахлестом шириной не менее 50 мм.

При применении сигнальной ленты прокладка кабелей в траншее
с устройством подушки для кабелей, присыпка кабелей первым слоем земли и
укладка ленты, включая присыпку ленты слоем земли по всей длине, должны
производиться в присутствии представителя электромонтажной организации и
владельца электросетей.

Описание укладки

По намеченному пути роют траншею глубиной от 70 до 80 см. Ее ширина зависит от количества прокладываемых ниток. Если укладывается один кабель, та она составляет 20 см, если два и более, то между ними выдерживают дистанцию более 10 см. Когда траншея выкопана, проводят следующие работы:

Со дна и стенок удаляют камни, стекла, кирпич и другие твердые предметы. Они способны повредить изоляционный слой и вывести из строя всю линию.

Дно выравнивают и утрамбовывают, чтобы не было сильных перепадов. На дно засыпают песчаный слой толщиной 10 см. Можно использовать недорогой карьерный, но предварительно его нужно просеять, чтобы удалить камни, стекла и другие предметы. Песок утаптывают, чтобы не было ям и горбов. Осматривают силовой кабель для прокладки в земле, проверяют изоляцию. На него сразу же надевают футляры и подводят к местам повышенной нагрузки. Провод кладут в траншею. Его не следует натягивать, укладку производят небольшими волнами. В нужных местах помещают футляры. Чтобы устранить возможные повреждения при укладке, кабель обследуют. Оболочки проверяют мегаметром, чтобы найти повреждения. Если такой прибор отсутствует, то можно просто прозвонить провода на обрыв с помощью мультиметра. Кабель также следует проверить «на землю». Если он «землит», значит, где-то повреждена изоляция. Такие места нужно найти и устранить повреждения. Необходимо зарисовать план прохождения трассы и отметить на нем расстояние от надежных объектов: углов домов, границ участков и т. п. Это необходимо для того, чтобы облегчить доступ к поврежденным участкам при ремонте кабеля.

Затем поверх кабеля насыпают слой песка толщиной около 10 см и утрамбовывают ногами. Сверху засыпают слоем земли, из которой убрали камни и другие острые предметы

Толщина слоя должна составлять 15 см

Производят укладку сигнальной ленты из яркого полимерного материала с надписью «Осторожно, кабель!». Это делают для того, чтобы уберечь провод от повреждений при строительных работах

Траншею окончательно засыпают грунтом, делая засыпку несколько выше поверхности земли, так как почва со временем оседает.

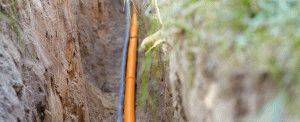

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

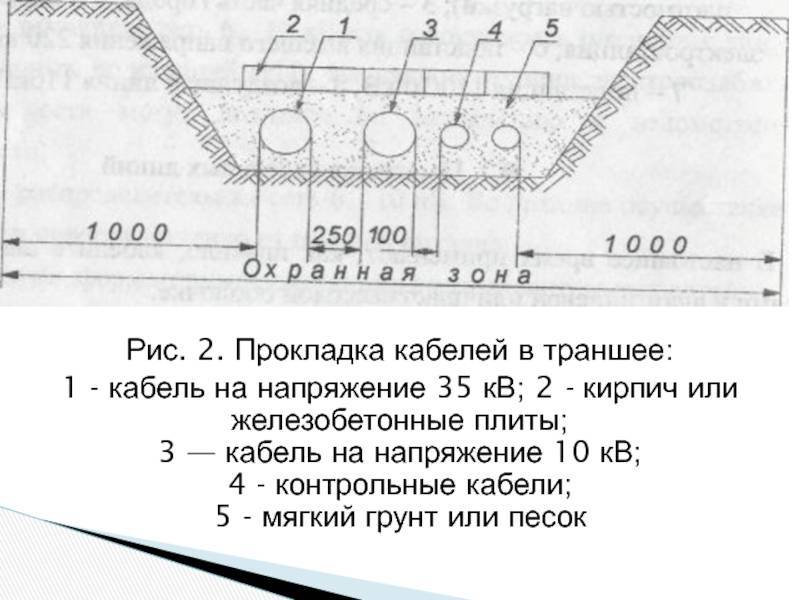

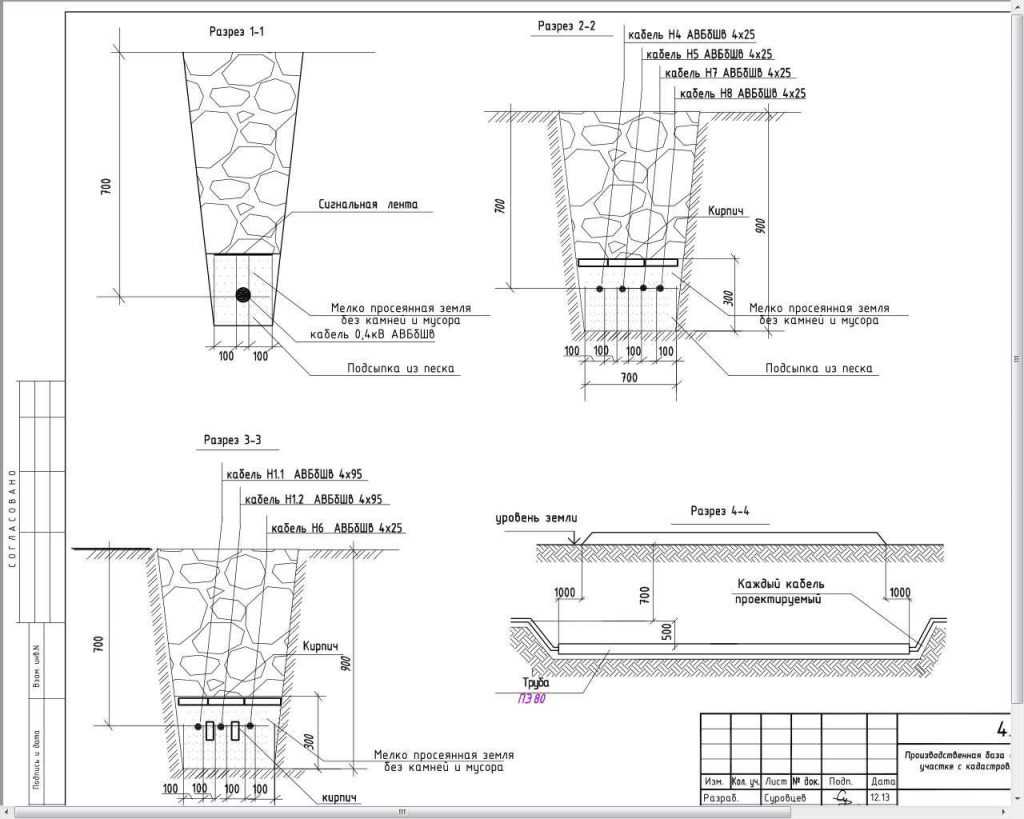

Стандартные размеры траншеи для прокладки кабелей

Прокладывание кабеля в толще грунта требует рытья траншеи – глубина ее должна составлять 90 см при использовании провода с напряжением до 1 кВ, либо 110 см, если силовая линия является высоковольтной. На дне, а также выше кабеля в траншее укладывается песчаная подушка, толщина которой равна 20 см. Чтобы предотвратить ее смещение, а также избыточное натяжение кабеля при смещении грунта, подушка подвергается вибрационной трамбовке, равно как и грунт, который идет на подсыпку.

Размеры траншеи для прокладки кабелей также включают минимальную ширину 250 мм по дну и 350 мм – по верхней точке. Если необходимо формировать соединение кабелей в определенной точке, используются специальные муфты, вокруг которых траншея расширяется на 100-250 мм для облегчения проведения обслуживания и ремонта.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Не пропустите: Термоусадка для проводов: виды, характеристики, применение и монтаж

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

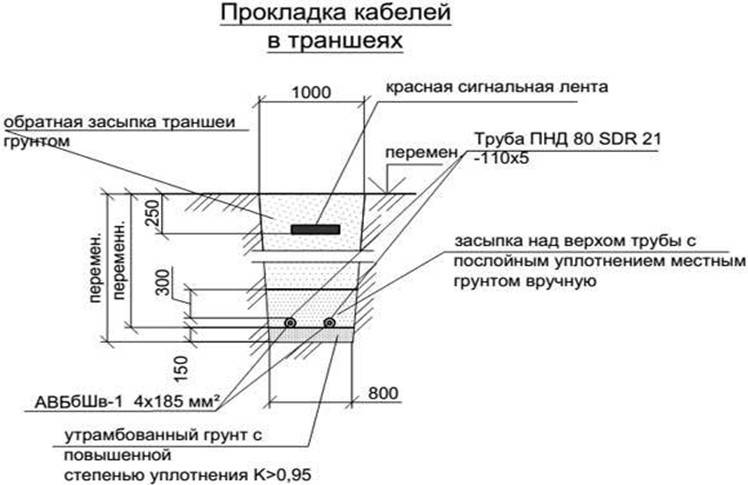

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

• проводник перед укладкой выдерживают при положительных температурах;
• его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
• без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

Схема: прокладка электрокабеля

1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.

Электрический кабель для прокладки в земле на даче

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.
