Алюминиевые радиаторы Global: обзор и характеристики

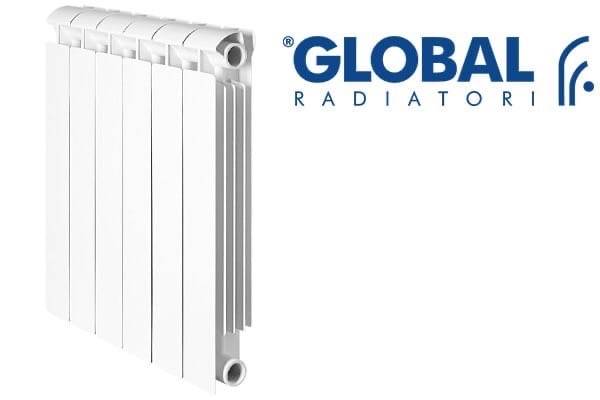

О производителе

Global Di Fardelli Ottorino & С – это известная фабрика, которая производит алюминиевые и биметаллические радиаторы отопления. Имеет лидирующую позицию в мире и завоевывает все больше популярности.

Продукция этой фирмы обладает высоким итальянским качеством и надежностью, экологичностью и долговечностью, великолепным дизайном и удобством эксплуатации.

Фабрику создали братья Фарделли в 1971 году. Она очень быстро заняла лидирующие позиции в Европе по производству алюминиевых радиаторов. Позднее за счет современных разработок и новых технологий стали изготавливать биметаллические приборы отопления. Радиаторы global отвечают всем российским и европейским требованиям. При этом гарантия на использование батарей Глобал более 10 лет.

На российском рынке компания Global стала популярной в 1994 году. Вся продукция дорабатывалась и модифицировалась под местные особенности систем отопления с учетом низкокачественных теплоносителей и «скачущих» показателей давления. Благодаря этому алюминиевые радиаторы global были оснащены дополнительной защитой внутренних металлических поверхностей.

Установка и подключение радиаторов Global

Вообще десятилетняя гарантия на радиаторы Глобал дается только в том случае, если их установка осуществлялась лицензированным специалистом в строгом соответствии со СНиП 3.05.01-85 «Внутренние санитарно-технические системы» и инструкцией производителя. Впрочем, многие отказываются от соблюдения условий неоднозначной гарантии и устанавливают радиаторы своими руками. Приведенная ниже инструкция по установке поможет вам в этом.

Выбор радиатора

Для городских квартир – биметаллические радиаторы Global Style Plus или Style Extra.

Для автономных систем отопления небольших частных домов – алюминиевые радиаторы Global Iseo или Vox.

Способ подключения

Большие радиаторы с 10 и более секциями лучше подключать сквозным (диагональным) диагональным способом. Такое подключение позволяет обеспечить максимальную теплоотдачу. Если вход и выход будут находиться с одной стороны радиатора, теплоотдача снизится примерно на 10% за счет неравномерности прогрева разных секций.

Размер радиатора определяет также количество кронштейнов, которые необходимы для его подключения:

• меньше 10 секций – 2 верхних и 1 нижний кронштейн;
• 11-15 секций – 3 верхних и два нижних кронштейна;
• далее – плюс один верхний кронштейн на каждые 5 секций.

Комплектующие

Производитель рекомендует использовать для подключения комплектующие Глобал, а для управления системой отопления – термоголовки и прочее оборудование от Luxor.

При использовании термостатических клапанов с термоголовками рекомендуется установить также шаровые краны. Если радиаторы устанавливаются в централизованную систему отопления, рекомендуется также установить устройства для отвода воздуха (кран Маевского) и фильтр. При установке в автономную систему отопления следует также установить сепаратор.

Установка радиатора на стену

1. Разметить места установки кронштейнов;
2. Аккуратно удалить упаковку в тех местах, которые необходимо освободить для дальнейшего монтажа;
3. Просверлить в стене отверстия для дюбелей;
4. Установить кронштейны;
5. Установить радиатор на кронштейны так, чтобы крюки кронштейнов оказались между секциями;
6. Присоединить радиатор к входной трубе системы отопления. Входной патрубок должен быть оснащен краном, клапаном или термоголовкой;
7. Присоединить радиатор к патрубку выходной трубы;
8. Снять остатки упаковки.

Установка радиатора на пол проводится в той же последовательности. Разница заключается в том, что радиатор устанавливается на специальные стойки.

Как нарастить дополнительные секции на радиатор

Радиаторы Global допускают установку дополнительных секций. Для этого необходимо:

1. аккуратно зачистить секции, удалив с них остатки прокладок;
2. установить новые, фирменные прокладки;
3. соединить новые секции с уже установленными. Стяжку секций следует проводить постепенно, избегая перекосов. Ниппели и пробки должны входить в зацепление с секцией не меньше, чем на 4 витка;
4. После установки секций проверить радиатор на герметичность избыточным давлением (2,4 мПа для алюминиевых и 5,25 для биметаллических радиаторов Глобал).

Запрещается

• устанавливать радиаторы не вертикально;
• устанавливать радиаторы тыльной стороной в сторону помещения;
• размещать автоматические регуляторы на расстоянии менее 200 мм от низа подоконника и 150 мм от дверных проемов;
• дополнительно окрашивать радиаторы красками по металлу или иными декоративными составами.

Не рекомендуется

• устанавливать радиатор с зазором между стеной и тыльной стороной менее 25 мм. Это ухудшает теплоотдачу прибора;
• устанавливать радиатор с зазором между полом и нижним краем радиатора меньше 100 мм и больше 150 мм;
• устанавливать радиатор слишком близко к подоконнику. Ширина зазора между радиатором и подоконником должна быть не меньше 85% от глубины подоконника;
• закрывать радиатор экранами, ухудшающими теплоотдачу (подробнее см. «Экран радиатора»).

Модельные ряды

На рынке отопительного оборудования представлены следующие серии радиаторов:

• биметаллические радиаторы Global Style Extra;

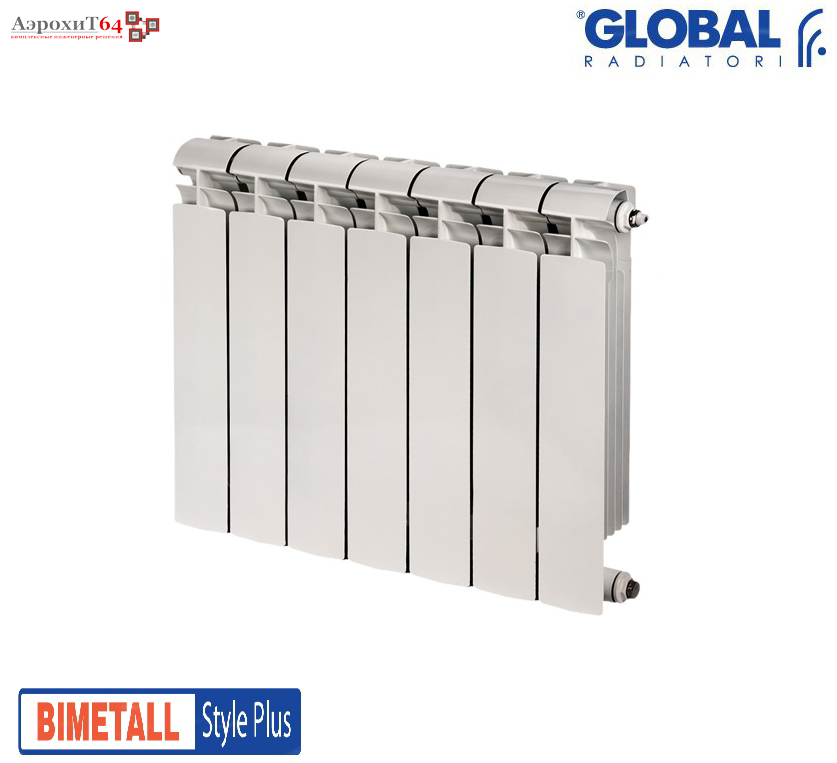

• биметаллические радиаторы Global Style Plus;
• алюминиевые радиаторы ISEO;

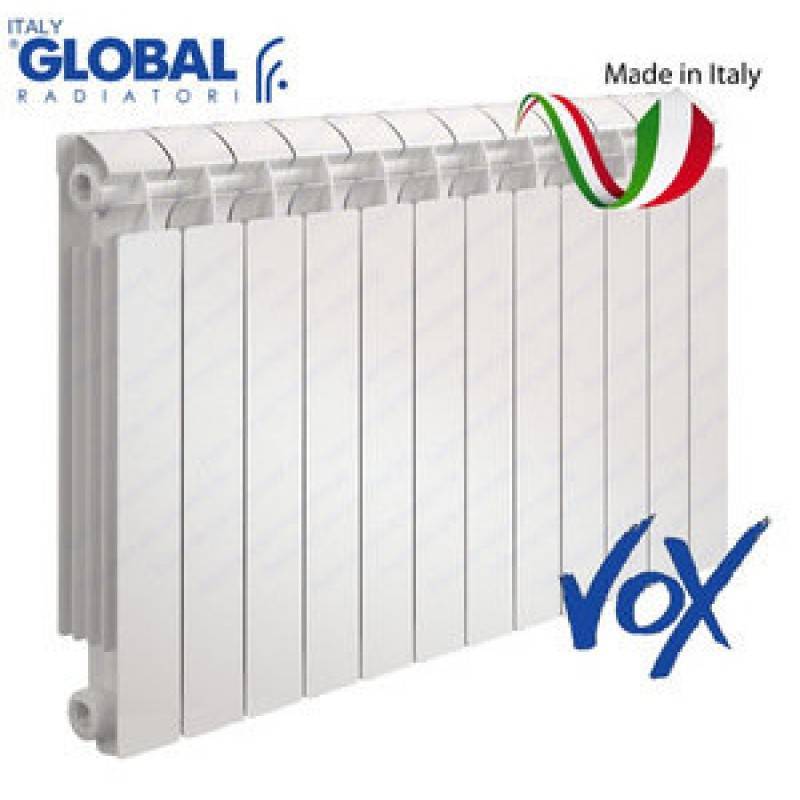

• алюминиевые радиаторы VOX.

Рассмотрим эти модельные ряды более подробно.

Биметаллические радиаторы Global

Серия Global Style Extra отличается от серии Global Style Plus габаритами. Одна секция радиаторов Style Extra обладает размерами 415х81х80 мм для моделей с межосевым расстоянием 350 мм и 565х81х80 мм для моделей с межосевым расстоянием 500 мм. Что касается секции радиаторов Style Plus, то она обладает размерами 425х80х95 мм для моделей с межосевым расстоянием 350 мм и 575х80х95 мм для моделей с межосевым расстоянием 500 мм.

Технические характеристики обоих модельных рядов – рабочее давление 35 атм, опрессовочное давление 52,5 атм, максимальная температура теплоносителя +110 градусов, диаметр подключения ½ или ¾ дюйма
. Теплоотдача радиаторов Style Extra составляет 171 Вт для моделей с межосевым расстоянием 500 мм и 120 Вт для моделей с межосевым расстоянием 350 мм. Теплоотдача Style Plus составляет 185 Вт для моделей с межосевым расстоянием 500 мм и 140 Вт для моделей с межосевым расстоянием 350 мм.

Если вам важна небольшая глубина радиаторов, выбирайте модельный ряд Style Extra. Хотите получить максимальную теплоотдачу? Тогда присмотритесь к модельному ряду Style Plus. Цена за секцию варьируется в пределах 1000-1100 рублей.

Биметаллические радиаторы Global изготавливаются из высокопрочной стали и алюминия. Их секции соединяются между собой с помощью паронитовых прокладок – это обеспечивает отсутствие протечек. Алюминиевая «рубашка» создается методом литья под большим давлением, благодаря чему обеспечивается отличная передача тепла от стали к алюминию. Сам алюминий покрыт двойным слоем краски – тем самым достигается повышенная прочность покрытия.

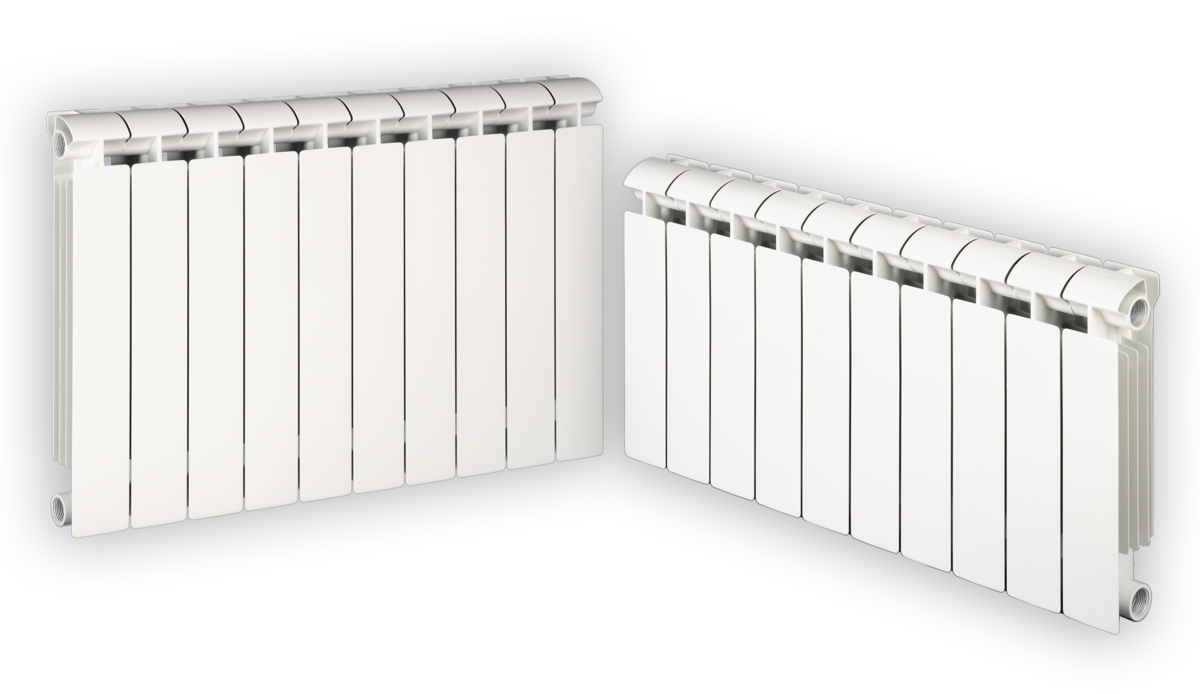

Алюминиевые радиаторы Global

Алюминиевые батареи от итальянского бренда Global отличаются своей стойкостью к плохому теплоносителю. Для этого в них предусмотрено специальное фтор-циркониевое покрытие
. Оно обеспечивает стойкость к щелочам и кислотам, защищая батареи Global от проникающей коррозии. Максимальное давление в отопительной системе не должно превышать 16 атм (испытательное давление составляет 24 атм). Максимальная температура теплоносителя составляет +110 градусов. Допустимый показатель pH теплоносителя варьируется в диапазоне 6,5-8,5.

Как и в случае с биметаллическими моделями, окраска алюминиевых радиаторов «Глобал» при производстве осуществляется в две ступени. Межосевое расстояние составляет от 300 до 800 мм. Благодаря своим техническим характеристикам, алюминиевые батареи быстро прогревают помещения и не менее быстро реагируют на изменение температуры теплоносителя.

Алюминиевые радиаторы «Глобал» станут надежным решением для обогрева частных домовладений. В многоэтажных домах лучше всего использовать биметаллические батареи.

Модельный ряд Aluminium ISEO включает в себя основные модели с межосевым расстоянием 350 и 500 мм. Радиаторы с межосевым расстоянием 350 мм обладают размерами 432х80х80 мм, их теплоотдача составляет 134 Вт на секцию. Модели с межосевым расстоянием 500 мм имеют размеры 582х80х80 мм, теплоотдача составляет 181 Вт. Устройства из модельного ряда Aluminium VOX более толстые – модели с межосевым расстоянием 350 мм имеют габариты 440х80х95 мм, теплоотдача составляет 145 Вт. Батареи с межосевым расстоянием 500 мм обладают габаритами 590х80х95 мм и теплоотдачей 195 Вт.

Все параметры указаны для одной секции. Диаметр подключения для алюминиевых радиаторов Global составляет ½ или ¾ дюйма. Цена за секцию варьируется в пределах 770-800 рублей.

Используемое сырьё

Китайские производители радиаторов часто используют вторичный сплав алюминия, а чтобы получить ламели толщиной менее 0,9 мм, обеспечивают необходимую текучесть сплава за счёт повышения в нём уровня примесей кремния.

Но избыточное содержание кремния приводит к повышению хрупкости алюминиевого радиатора в целом. Компания Global применяет только сертифицированный и предназначенный именно для производства алюминиевых радиаторов сплав EN AB 46100 с гарантированными химико-физическими свойствами и составом.

Это позволяет обеспечивать заявленные высокие прочностные характеристики и стойкость к коррозии.

На что обращаем внимание при выборе

Прежде всего, надо интересоваться сертификацией товара, рейтингом прибора в сети, авторитетом фирмы-производителя на рынке теплотехники.

Важен срок службы, возможность промывки, замены повреждённых секций приборов отопления

Необходимо обращать внимание на следующий перечень характеристик, по которому можно подобрать лучшую модель биметаллических радиаторов отопления. Ниже мы рассмотрим их более подробно

Максимальное давление

Очень важный параметр. При резком скачке давления горячей воды в системе обогрева, радиатор может просто разорвать. Этим недостатком страдают централизованные системы отопления. При выборе биметаллических батарей этот момент необходимо учитывать.

В частных домах, как правило, ставят сбалансированные системы водяного обогрева, в которых давление поддерживается на безопасном уровне. Биметаллические модели в среднем могут выдерживать рабочее давление в пределах 25 бар, а гидроудар не страшен до 35 бар.

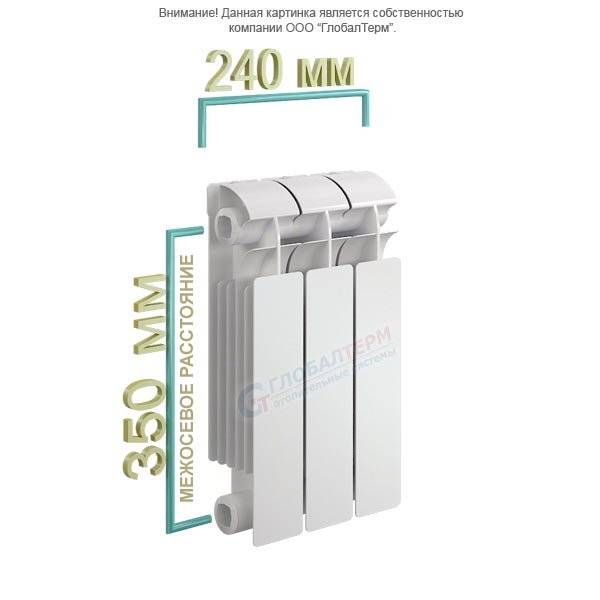

Межосевое расстояние

Межосевым расстоянием считают промежуток между центрами отверстий входного и выходного коллекторов (горизонтальных стальных трубок). От этого размера зависят габариты прибора, следовательно, и величина площади теплоотдачи.

Теплоотдача

При определении, лучших биметаллических батарей, важную роль играет такая характеристика как теплоотдача. В сопроводительной документации своей продукции изготовитель обычно указывает, на какую площадь обогрева рассчитана панель или одна секция радиатора.

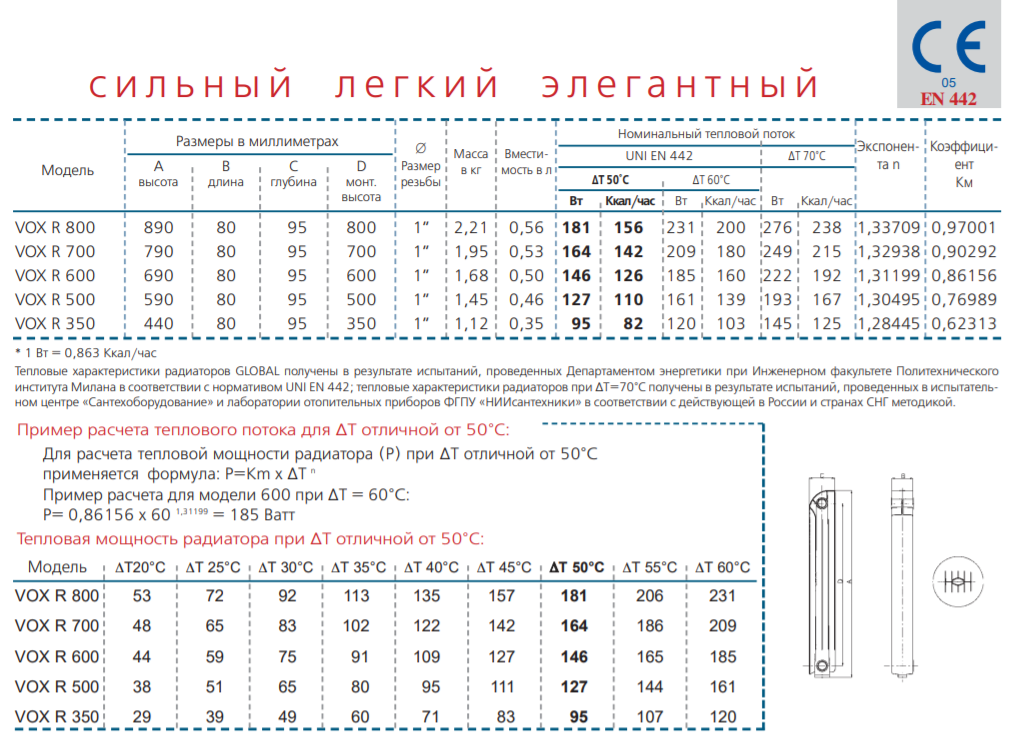

Ниже будет представлен пример расчёта теплоотдачи биметаллических радиаторов.

Надёжность

Производитель сообщает в инструкции предельные значения давления в сети отопления для биметаллических радиаторов. В жилых помещениях с неустойчивым давлением в сети центрального отопления и риском гидроудара пользоваться устройствами такого типа не рекомендуется.

При решении подключения биметаллических батарей к автономной отопительной системе продавцы-консультанты строительных гипермаркетов могут посоветовать, какие модели биметаллических радиаторов отопления более надёжны. Ниже мы раскроем данный момент более подробно и рассмотрим Топ лучших моделей каждого вида, большинство из которых может прослужить около 40 лет.

Дизайн

Внешний вид приборов обогрева помещений играет большую роль при выборе той или иной модели биметаллического радиатора. Красивая форма монолитных панелей, секций с их алюминиевыми конверторными завитушками создают привлекательный имидж изделий.

Также на выбор влияет цвет, в который окрашены батареи. Ко многим интерьерам помещений подходят светло-серые тона. Для любителей экстравагантных стилей можно приобрести современные приборы отопления, окрашенные в радикально яркие цвета.

Как подключить

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

• диагональное;
• боковое;
• нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное. Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций.Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор. Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов. Боковое (одностороннее). Схема схожа с диагональным подключением: подающая горячую воду труба – сверху, отводящая – снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами. Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо

Нижнее. Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна. Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора)

Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо. Нижнее. Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна. Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Разновидности алюминиевых батарей

Начать следует с того, что алюминиевые радиаторы не все одинаковы. Они подразделяются на три основных вида. И, чтобы сделать правильный выбор, следует внимательно изучить особенности каждого.

Литые батареи из алюминия

Эти приборы действительно производятся методом литья с использованием сплава алюминия и кремния, который заливают в формы под большим давлением и оставляют для застывания и последующей обработки.

В сплаве около 12% кремния, такая добавка повышает прочность изделия.

Литые батареи имеют проходной канал вертикального типа, горизонтальные каналы, пластины оребрения и наружное покрытие

Вертикальный канал уже, чем горизонтальные, а оребрение значительно увеличивает площадь отдачи тепла. Секции между собой могут скрепляться с помощью ниппеля.

Литые устройства высотой полметра дают теплоотдачу около 200 Вт, а служат такие конструкции не менее 15 лет.

Экструзионные радиаторы

Экструзионное изготовление подразумевает методику продавливания всё того же алюминиево-кремниевого сплава через сопла для образования формы. После того, как секции застынут, их соединяют между собой прессованием.

Если говорить о качестве, то экструзионные радиаторы почти ничем не отличаются от литых.

Разница только в том, что количество секций в готовом приборе изменить невозможно. Кроме того, предъявляется меньше требований к водородному показателю теплоносителя в системе отопления

Анодированные батареи

Анодированные приборы стоят в этом ряду особняком. Они мало отличаются в конструктивном плане от литых и экструзионных, но имеют другой сплав и методику обработки.

В этом варианте используется алюминий высокой чистоты, а после отливки секционной формы, его подвергают анодному оксидированию, которое увеличивает прочность материала и устойчивость к химическому и механическому воздействию

После такой подготовки секции батарей погружаются в электролит и только затем соединяются между собой с помощью наружных муфт.

Внутри поверхность анодированных радиаторов гладкая, что значительно облегчает движение теплоносителя в системе.

Лучший алюминиевый радиатор с нижним подключением

Rifar Alum Ventil 350 x16

Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.

Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.

Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:

• Приятная эргономика устройства;
• Высокий уровень теплоотдачи;
• Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.

Отрицательные:

Для очистки необходимо задействовать специальное оборудование.

Стоимость алюминиевых отопительных приборов

Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.

Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:

• Oasis;
• Konner;
• Radena;
• OGINT;
• Warma;
• Apriori и др.

Что в первую очередь учитывают при выборе алюминиевых батарей?

Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.

Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.

Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.

При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!

Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.

Виды и сравнение конструкций биметаллических радиаторов

По способу формирования корпусов радиаторов они делятся на два вида – это монолитные и секционные приборы.

НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!

Watch this video on YouTube

Монолитные

Монолитные или панельные биметаллические батареи – это надёжные и качественные отопительные приборы из сваренных воедино стальных трубок, покрытых сверху оболочкой из алюминиевого сплава.

Не разборные панели имеют приятный внешний вид, гармонирующий с любым интерьером. Приборы выпускают широким размерным рядом. Ассортимент позволяет подобрать габариты панелей под любую площадь обогрева. Единственным недостатком монолитных моделей является то, что их нельзя разобрать. В случае выхода из строя, такие батареи ремонту не подлежат

Секционные

Батареи этого класса представляют собой сборные конструкции, состоящие из нескольких вертикальных полых проточных сосудов (секций), соединённые фитингами (ниппелями) с внешней резьбой. Их количество может быть любым и определяется теплотехническим расчётом. Собирают единую панель специальным торцевым ключом, ввинчивая ниппели в горизонтальные коллекторные отверстия секций.

Исходя из условий эксплуатации, в секционных приборах наращивают или наоборот уменьшают количество секций, что является несомненным плюсом.

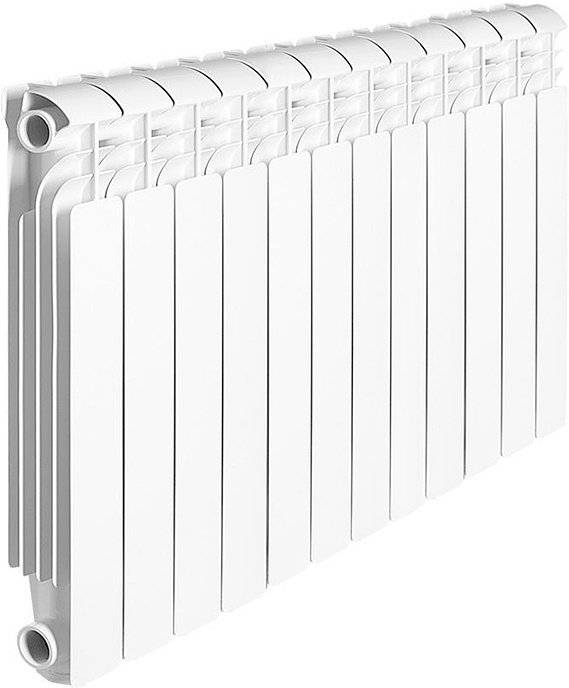

Алюминиевые радиаторы Global

Представленные на российском рынке модели алюминиевых радиаторов «Глобал» имеют усиленную конструкцию. Запущенные ранее в производство модели специально изменялись под условия эксплуатации в сетях центрального отопления. Эти модификации имеют в обозначении букву «R». Она имеется на всех формах для литья этих моделей, потому присутствует на каждой секции. Модели Style, KLASS и ISEO таких букв не имеют, так как сразу разрабатывались с усиленной конструкцией.

Все модели производятся методом литья под давлением. В результате секции получаются надежными, могут эксплуатироваться при давлении до 16 атм (в индивидуальном отоплении обычно 1,5-3 атм, в централизованном — 6-7 атм).

Отличие моделей в основном — глубина секции, количество ребер воздуховодов и их форма. От этих параметров зависит основной показатель эффективности — теплоотдача. Для удобства параметры сведены в таблицу.

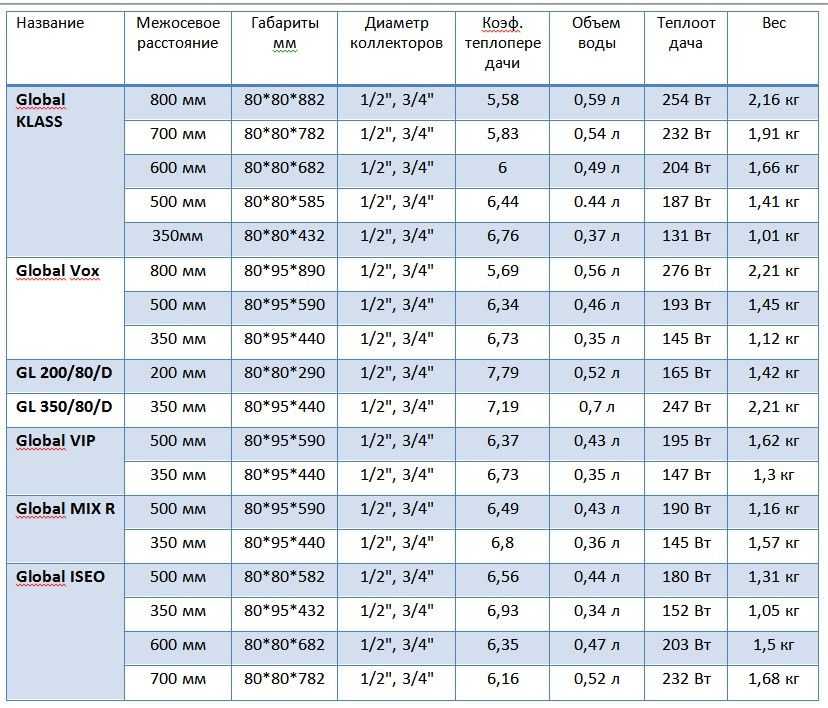

Таблица технических характеристик алюминиевых радиаторов Global (кликните чтобы увеличить размер картинки)

Тут приведены наиболее популярные типоразмеры, но практически во всех моделях есть варианты с межосевым расстоянием до 800 мм. Но они, как правило, поставляются под заказ. Но нужно учесть, что модели высотой 600, 700 и 800 мм, а также GL/D — продукт для европейского рынка. Их рабочее давление 10 атм, испытательное — 16 атм

Потому такие модификации использовать в многоэтажках нужно с осторожностью, а в индивидуальном отоплении им ничего не грозит

Из особенностей эксплуатации: производитель не рекомендует перекрывать теплоноситель без необходимости. Это приводит к ускорению коррозионных процессов. Для регулировки температуры рекомендована установка .
