Как рассчитать электрический теплый пол

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

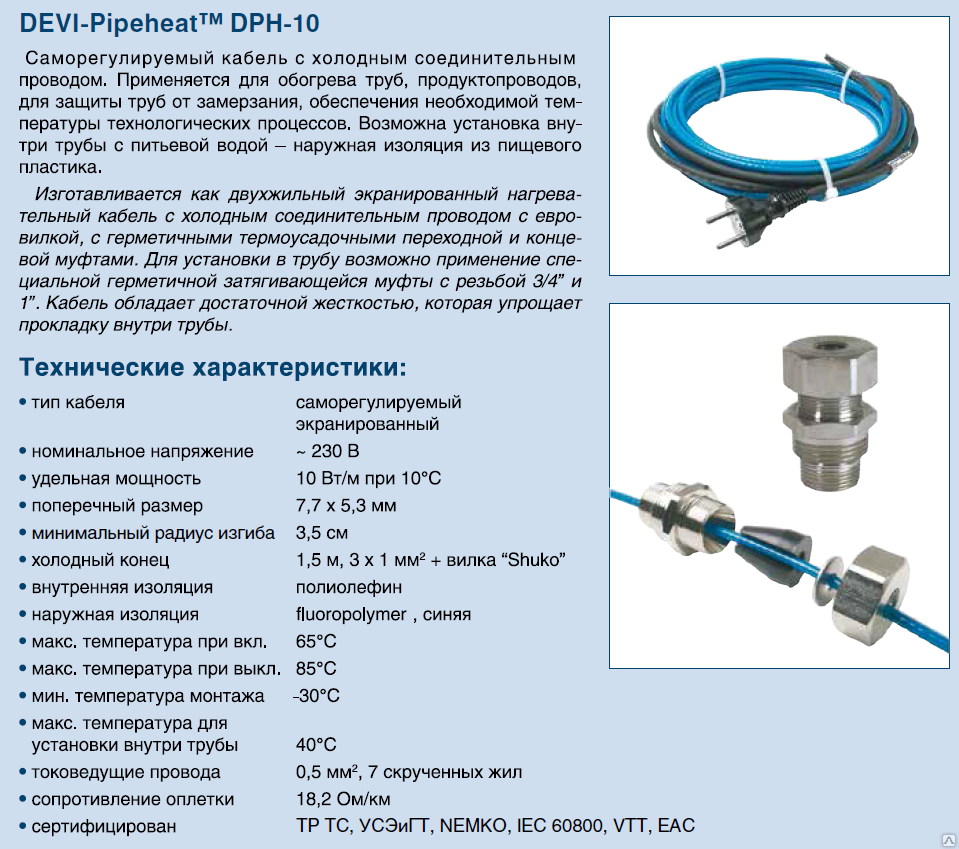

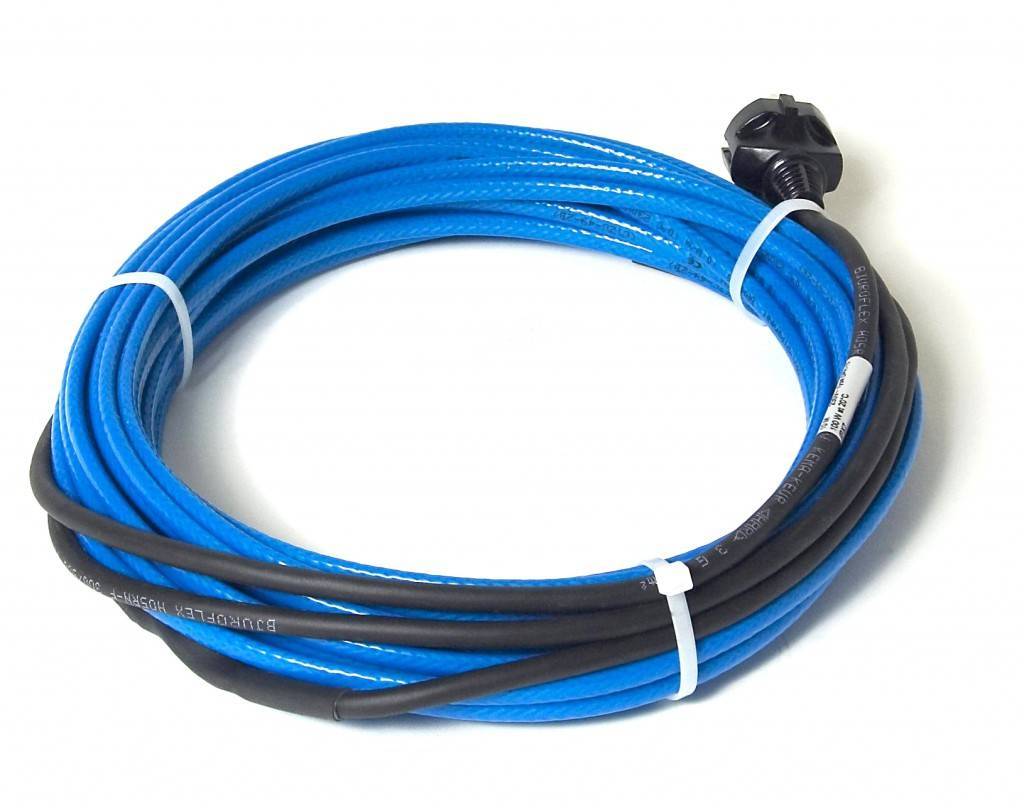

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Вид используемого терморегулятора

Мощность теплого пола, расходуемая в течении дня (Рд), зависит от вида терморегулятора:

• с механическим термостатом теплый пол в среднем работает 12 часов в день;
• с программируемым в среднем 6 часов в день, благодаря многочисленным режимам по контролю работы теплого пола.

Рд = t * Pобщ;

где: t – время работы теплого пола в день.

Пример (для теплого пола):

Нагревательный мат DEVI, установленный в помещении, обладает общей мощностью (Робщ) 900 Вт.

1) с механическим терморегулятором:

Рд = t * Pобщ = 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

2) с программируемым терморегулятором:

Рд = t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Для оценки полученного результата необходимо провести сравнение данных теплого пола с энергопотреблением среднестатистического конвектора. Для подобных обогревательных приборов существуют только непрограммируемые терморегуляторы, обладающие функцией включения/отключения.

Пример (для конвектора):

В помещении установлен конвектор мощностью 1 500 Вт. Прибор находится во включенном состоянии в среднем 12 часов в день.

Рд = t * Pобщ = 12 ч * 1 500 Вт = 18 000 Вт = 18 кВт

Полученный результат на 8 кВт больше мощности расходуемой теплым полом с механическим терморегулятором и на 12,6 кВт больше показателя с программируемым терморегулятором.Потребление электроэнергии в день, кВт

Определение желаемой температуры в комнатах

Итоговый показатель температуры пола зависит от того, с какой целью используется комната. Например:

• +29-30 градусов – холлы, прихожие;
• +27-29 – кабинеты, комнаты жилые;
• +30-35 – полы возле окон, на верандах;
• +32 – ванные, санузлы;
• +17-19 – спортивные залы.

Монтаж водяного теплого пола

При этом температура теплоносителя не должна быть менее +40 градусов или превышать +60. Система подогрева должна быть такой, чтобы разница между температурными показателями прямой и обратной труб в случае с водяными полами не превышала 15 градусов. Иначе основание будет прогрето абсолютно неравномерно.

Баланс тепловых/гидравлических нагрузок для водяного пола должен быть также оптимален и выверен. Поэтому нагревательные контуры должны иметь определенную длину в соответствии с диаметром. Оптимальный вариант трубы – 18 мм, так как даже при небольшом количестве воды такой трубопровод будет правильно работать и обогревать основание.

Электрические теплые полы

Электрические теплые полы – это система отопления помещений при помощи электрической энергии, в которой нагревательные элементы располагаются равномерно по площади пола.

В электрических теплых полах могут использоваться следующие нагревательные элементы.

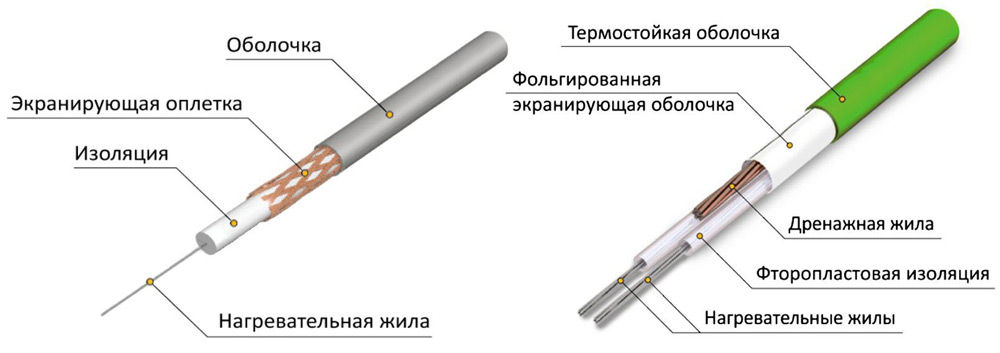

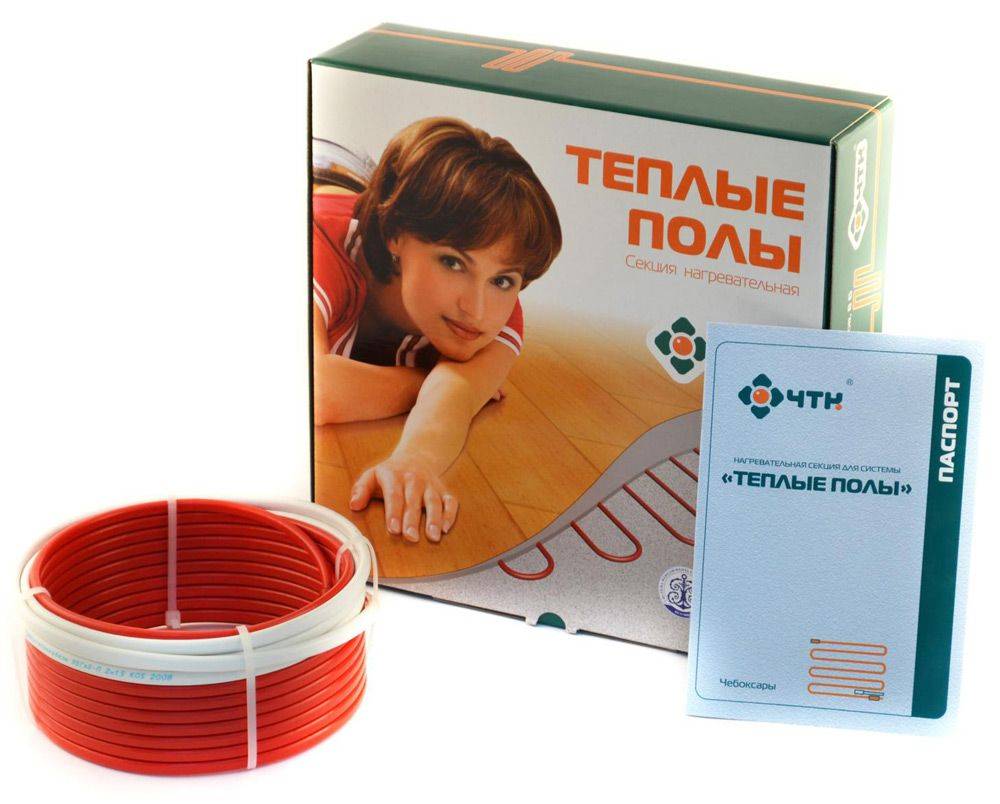

1. Нагревательный кабель. Пол с нагревательным кабелем наиболее распространенный вид электрических теплых полов. Нагревательный элемент представляет собой резистивный или саморегулирующийся электрический кабель, который равномерно укладывается под стяжку или напольный материал.
2. Термоматы. Маты представляют собой модули из нагревательного резистивного кабеля. Термоматы более удобны в монтаже, чем кабель. Кабель и термоматы используются в стяжке пола или под керамическую плитку.
3. Инфракрасная пленка. ИК-пленка является источником инфракрасного излучения и обогревает помещение за счет нагрева окружающих предметов и поверхностей под воздействием инфракрасных волн. Инфракрасная пленка используется обычно под линолеум или ламинат и укладывается под напольное покрытие.

Необходимые данные

Для начала рассчитайте площадь дома

Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

• отапливаемая площадь;
• качество теплоизоляции стен и перекрытий;
• теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

№	Тип помещения	Удельная мощность системы теплого пола на 1 м2 (Вт/м2)
1	Жилые комнаты, кухня (1 этаж)	140-150
2	Жилые комнаты, кухня (2 этаж и выше)	110-120
3	Застекленные и утепленные балконы и лоджии	140-180
4	Санузлы (1 этаж)	120-150
5	Санузлы (2 этаж и выше)	110-130
6	Основное отопление	не менее 180
7	Дополнительное создание комфортных условий	110-120

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

Расчет теплого пола в качестве основного вида отопления

При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.

Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.

Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:

• Климатических условий, в которых эксплуатируется помещение.
• Наличии и площади окон.
• Степени утепления стен, пола и потолка.
• Ориентация строения по сторонам света и др.

Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.

При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.

При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.

С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.

Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.

Стяжка для теплых полов

Перед оформлением финишного покрытия теплого пола, выполняется стяжка, т. е черновой пол, на который будет укладываться материал для отделки и придания конструкции завершенного вида.

Стяжка изготовляется на основе цемента с добавлением пластификаторов и бывает:

• бетонной;
• цементно-песчаной;
• полусухой;
• самовыравнивающейся.

Все виды стяжки для теплого пола имеют как свои достоинства, так и недостатки.

Стоит обратить внимание на следующие моменты:

1. При повышенной нагрузке на покрытие стяжка выполняется бетоном марки B22,5 с армированием металлической сеткой толщиной не менее 85 мм.
2. В доме или квартире применяется цементно-песчаная смесь с фиброй или армированием на теплоизоляционной подложке с пластификатором.
3. Полусухая стяжка на теплоотражающих плитах самостоятельно не укладывается, так как отличается сложностью монтажа, приготовления раствора и трудоемкой технологией.

Смеси для теплых полов:

Теплый электрический пол — оптимальный вариант для локального и общего отопления жилых и коммерческих помещений. Хотя укладка трудоемкий сложный процесс, качество обогрева намного превосходит по эффективности и экономии традиционные радиаторные паровые и конвекторные системы, где прогревается сначала воздух, а потом все остальное.

При правильном монтаже и подключении теплый электропол прослужит долго, радуя жильцов и посетителей ощущением тепла и комфорта.

Расчет теплых полов как основного отопления

А как узнать, хватит ли тепла от электрического пола, чтобы согреть все помещение и дом? Для этого требуется высчитать ваши теплопотери. Безусловно в каждом случае все индивидуально, и куча факторов будет влиять на погрешность.

Однако можно приблизительно сориентироваться на требования СНиП.

Они говорят, что нормальная теплопотеря для стандартной жилой квартиры – это 1кВт/ч на площади в 10м2.

При этом высота потолков – максимум 3м, а стены, пол и все остальное должно быть утеплено опять же согласно СНиП.

Возьмем те же расчетные данные, что и ранее. Площадь комнаты 20м2.

Соответственно на такой площади теплопотери составят – 2кВт/час

Ваша задача перекрыть полученные данные. То есть, вы должны уложить маты определенной мощности и на определенной площади так, чтобы итоговый результат от такого монтажа был либо равен, либо превышал расчетные тепло потери помещения.

Мы знаем, что полезная площадь, которую можно использовать под маты или греющий кабель в комнате – 8м2.

Исходя из этого высчитываем, какой мощности теплый пол нужно выбрать, чтобы его хватило для согревания комнаты как основного источника тепла.

Итого для нашей комнаты имеем:

Pтп= 2 / 8 = 0,25кВт/м2

При этом если вы проживаете в климатической зоне, когда несколько дней температура на улице может опуститься до -30 градусов, рекомендуется к этой мощности добавить еще +25%.

Если такого мощного мата или кабеля нет в наличии, то попробуйте увеличить полезную площадь укладки и сделать расчет заново.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15
минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно
прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40
градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте:
для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом,
теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью “прогрева”, возникает немало мифов об энергопотреблении. На самом деле
энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно
умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь
около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на
24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе
одни сутки.

Стоит добавить, что в продаже имеются “умные” термостаты, которые умеют включать теплый пол за
несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Расчет потребления электроэнергии

При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.

Условно время работы теплых полов берут из расчета 6 ч в день

Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.

Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.

Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.

Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн – калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:

Терморегуляторы

Что делать чтобы уменьшить такие большие цифры и киловатты расхода энергии?

Если вы будете применять терморегуляторы, то расход легко можно снизить сразу на 30-40%. Правда, установив его на максимальное значение, ни о какой экономии говорить уже не придется. Работать он будет практически без простоев.

Поэтому лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола.

Правда, если теплый пол это основной источник тепла во всех комнатах, то придется их ставить несколько штук по разным зонам. Например в ванной комнате греющий кабель или маты работают гораздо дольше чем на кухне или в зале.

Также никто вас не ограничивает в выборе мощности обогревательного элемента теплого пола. Не обязательно использовать максимально возможные мощности.

Просчитав таким образом расход по всем помещениям, можно легко сделать соответствующие выводы: выгоден данный вид обогрева или нет.

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Обоснованность применения теплоизоляции

Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.

Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше.

Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Принцип расчета систем теплых полов

Элементы конструкции

Для расчета понадобиться учесть устройство электрического теплого пола. Схема данного вида обогрева включает в себя:

• нагревательный элемент;
• силовой кабель;
• температурный датчик нагрева;
• терморегулятор.

Термодатчики осуществляют контроль температуры нагрева, нагревательные элементы соответственно осуществляют обогрев. Эти детали монтируются непосредственно в пол, и при помощи монтажных (силовых) кабелей соединяются с терморегулятором, который задает режим работы.

В качестве нагревательного элемента могут применяться:

• нагревательный кабель;
• инфракрасное пленочное покрытие;
• сетчатый мат.

Наиболее требовательна к технологии укладки система теплого пола с  применением нагревательного кабеля, а самой неприхотливой конструкцией считается пленочный пол.

Для обустройства кабельной системы теплого пола применяются нагревательные кабели. Одножильный отличается дешевизной относительно двухжильного, но при этом расчет и установка его значительно сложнее. Электрический пол с применением одножильного кабеля создает электромагнитное поле по всей площади укладки, характеризующееся значительной интенсивностью. По этой причине такой вид обогрева не рекомендуется для жилых помещений.

Двухжильный термокабель укладывается проще, благодаря направленному движению тока в оба направления индукционное воздействие такой конструкции не превышает допустимых норм. Для расчета электрического теплого пола рекомендуется учитывать геометрию площади комнаты.

Двухжильный кабель

Общие правила расчета

Расчет мощности обогрева зависит от площади помещения, его типа и рабочего режима. Каждый из указанных параметров оказывает определенное влияние на показатель мощности.

Площадь обогреваемого помещения

При монтаже системы обогрева учитывается только пространство, не занятое мебелью и бытовой техникой. Для расчета также учитывается только свободное пространство. Площади под мебелью и техникой не учитываются по следующим причинам:

• недостаточная циркуляция воздуха под предметами приводит к перегреву;
• избыток тепла отрицательно сказывается на эти объекты.

Для расчета площади из общего значения отнимают суммарную площадь, занятую предметами интерьера.

Как расположить теплый пол под мебелью

Режим обогрева и тип помещения

Расчет электрического теплого пола напрямую зависит от условий эксплуатации. Важная роль принадлежит назначению системы обогрева: будет ли она единственным или вспомогательным источником отопления.

Чтобы рассчитать теплый пол рекомендовано пользоваться усредненными значениями мощности. Ее показатели составят от 150 до 180 Вт/м2 в случае основного источника. Обогреваемая площадь в этих условиях должна составлять не менее 70% от общей.

Система, применяемая в качестве дополнительного источника допускает значения от 110 до 140 Вт/м2 .

Показатели мощности зависят от теплопроводности помещения. Учитывается этаж, назначение и другие аспекты. Так, например, для кухни достаточно использовать в расчете 120 Вт/м2, а для остекленной лоджии понадобится мощность в 180 Вт/м2.

Помещения, расположенные на первом этаже, требуют повышенной мощности обогрева примерно на 15-20% от средних значений.

Для эффективности системы необходимо произвести дополнительное утепление помещения во избежание потерь тепла.

Для водяного и электрического



Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
	Средняя	Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

• для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
• жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
• застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

• холодильник – 0,25 кв. м,
• мебель – 2,5 кв. м,
• отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

tp-1
tp-2

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Рекомендуем
Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.

Инфракрасный: потребляемая мощность

Стандартные рекомендации по выбору пленочных обогревательных систем

• дополнительная – 120-150 Вт/м2,
• основная –170-220 Вт/м2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

Внимание
Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность.

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Рекомендуем
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Расчет длины трубы теплого пола с помощью SketchUP

Шаг 1. В программе рисуется макет комнаты с указанием ее размеров и дверных проемов.

Рисуется макет комнаты

Шаг 2. Макет комнаты размечается сеткой с нужным шагом укладки трубы.

Макет размечается сеткой

Шаг 3. По сетке рисуется схема расположения труб.

Схема расположения труб теплого пола

Шаг 4. Чтобы точнее рассчитать расход, углы в схеме скругляются.

Далее углы скругляются

Шаг 5. Теперь достаточно выделить всю трассу и посмотреть ее длину.

Определяется длина трассы

Расчет всех показателей теплого пола, в том числе длины труб, мощности и многого другого – процесс, требующий ответственного подхода. От того, насколько точны результаты, будет зависеть и качество всей работы.

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

• терморегулятор;
• термодатчик;
• силовой кабель;
• нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

• сетчатый мат;
• инфракрасная плёнка;
• нагревательный кабель.

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.
