Полезная информация

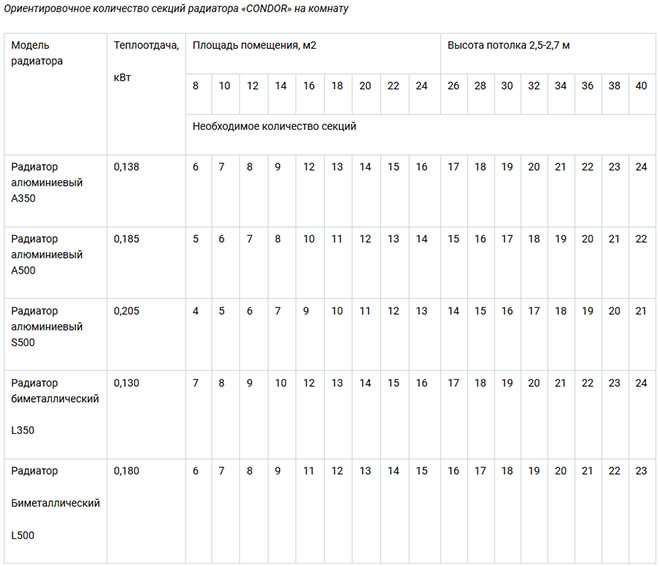

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):
- Алюминиевый А 350 – 138.
- Алюминиевый А 500 – 185.
- Алюминиевый S500 – 205.
- Биметаллический L350 – 130.
- Биметаллический L500 – 180.
- Чугунные – 160.

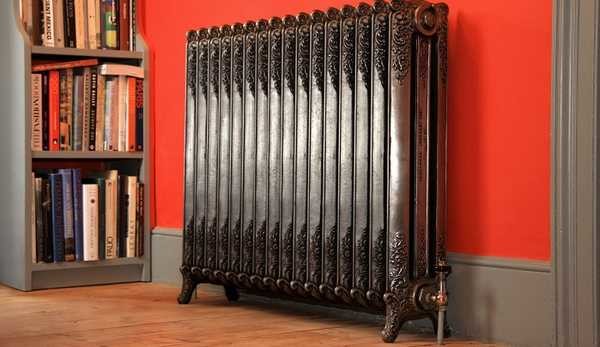

Чугунные батареи
Рекомендации СНИП по тепловой мощности для:
- Для кирпичного дома – 34 Вт
- Для панельного дома – 41 Вт.
- Новостройка, сделанная по всем стандартам. – 20 Вт.
Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!
Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.
Особенности
Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.
Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.
Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.
Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.
Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.
Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.
Современный ассортимент включает такие виды радиаторов:
- стальные;
- чугунные;
- алюминиевые;
- биметаллические.
Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.
Расчет по площади
Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.
Пример расчета количества секций радиаторов по площади помещения
Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.
После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.
Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.
Подробный расчет с учетом особенностей помещения
Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.
Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.
- КТ – необходимое тепло;
- S – площадь комнаты;
- К с числом – коэффициент.
Как рассчитать теплопотери
Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.
K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.
К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.
Оконные проемы
К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:
- Двойное остекление деревянной рамы, К3 равен 1,27;
- Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
- Двойной стеклопакет, К3 = 0,
К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:
| Отношение | Коэффициент |
| Менее 0,1 | 0,8 |
| 0,11/0,2 = 0,55 | 0,9 |
| 0,21/0,3 = 0,7 | 1,0 |
| 0,31/0,4 = 0,775 | 1,1 |
| 0,41/0,5 = 0,82 | 1,2 |
Стены и кровельное покрытие

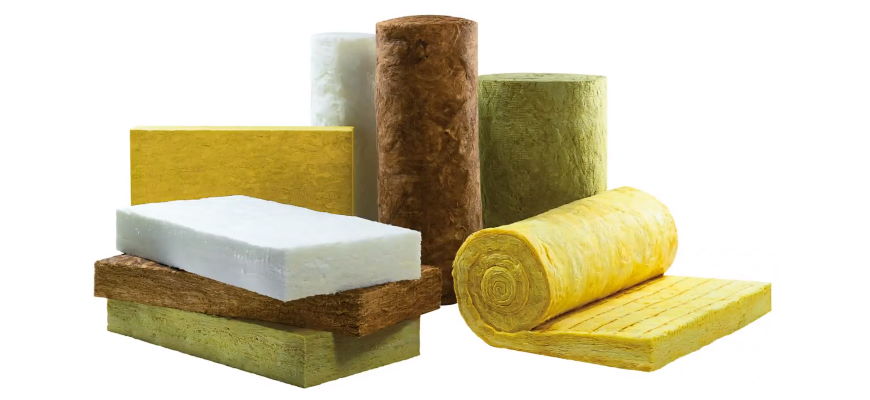

К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:
- Утепление отсутствует. К5 = 1,27;
- Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
- Высокий – K5 = 0,85.
К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:
| Высота (м) | Коэффициент |
| 2,8 – 3 | 1,05 |
| 3,1 – 3,5 | 1,1 |
| 3,6 – 4 | 1,15 |
| 4,1 и далее | 1,2 |
К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.
Погодные условия
Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.
| Температура | Коэффициент |
| От -35 °C | 1,5 |
| От -25 до -35°C | 1,3 |
| -20°C | 1,1 |
| -15°C | 0,9 |
| -10°C | 0,7 |
Зависимость от режима системы отопления

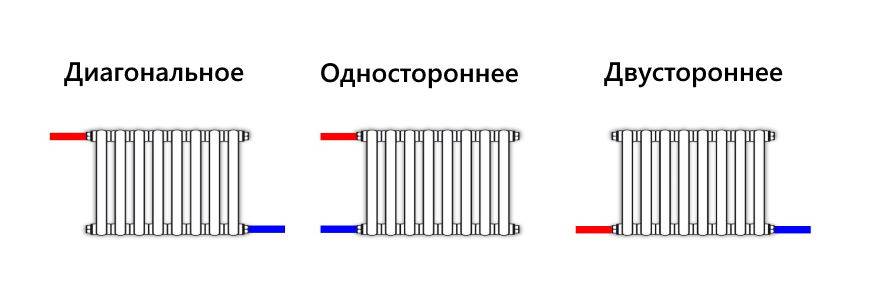

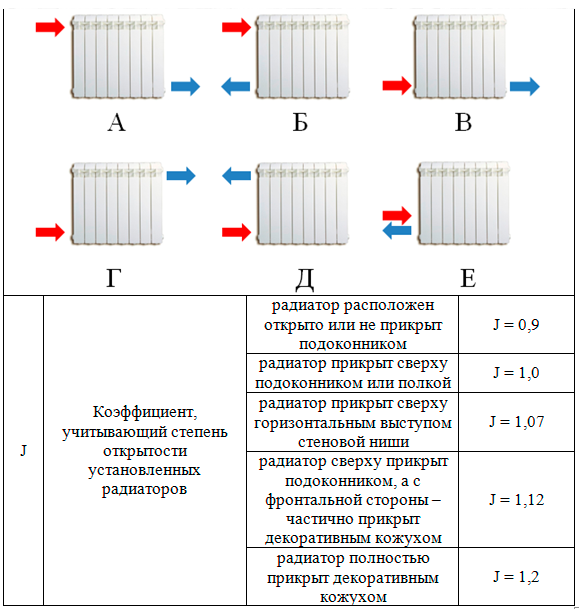

Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.
- Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
- Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
- Двустороннее нижнее – 1,13.
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Что делать если нужен очень точный расчет
К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где
КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Как вам статья?
Мне нравится1Не нравится1
Тепловая мощность секции — важнейший параметр
Кроме того, различные типы отопительных приборов имеют разную тепловую мощность. У алюминиевых радиаторов она может достигать 185-200 Вт на секцию, а у чугунных она редко превышает 130 Вт. Но кроме материала секций на тепловую мощность сильно влияет и параметр (DT), учитывающий температуру входящего и выходящего из батареи теплоносителя. Так, высокая тепловая мощность алюминиевой батареи, соответствующая по паспорту 180 Вт, достигается при DT = 90/70, то есть температура входящей воды должна быть 90 градусов, выходящей – 70 градусов.
Однако нужно понимать, что эксплуатация практически любого котла при таких условиях – большая редкость. У настенных котлов максимальная температура – 85 градусов, а пока теплоноситель дойдёт до батареи, значение температуры ещё более снизится. Поэтому даже при покупке алюминиевых батарей нужно исходить из того, что тепловая мощность секции не будет превышать значения, соответствующего DT=70/55, т.е. примерно 120 Вт.
Компенсация теплопотерь
Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:
- Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
- Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
- Нужно добавить несколько секций, если две стены в комнате выходят на улицу. или высота потолка достигает больше 3 м.
Дополнительно стоит учесть и особенности отопительной системы. Автономное или индивидуальное отопление намного эффективней по сравнению с центральными системами в многоэтажных домах. Если по трубам идет уже остывший теплоноситель, радиаторы не смогут работать на полную мощность.
Расчет отопительных устройств
В жилых помещениях для отопления массово используются чугунные, алюминиевые и биметаллические батареи, металлические трубчатые, панельные и пластинчатые радиаторы, и конвекторы.
Как выяснить тепловую мощность каждого прибора?
Для панелей, конвекторов, неразборных пластин и трубчатых батарей возможно ориентироваться лишь на предоставленные производителем чёрта. Они постоянно присутствуют в сопроводительной документации либо на сайте изготовителя.
Для секционных батарей при стандартном (500 мм) вертикальном размере возможно ориентироваться на такие значение теплового потока:
- Чугунная секция – 140-160 ватт;
- Алюминиевая – 180-200;
Так, при потребности в тепловой мощности в 2,3 КВт алюминиевый радиатор (200 Вт/секция) должен иметь 2300/200=12 (с округлением) секций.
Особенный случай
Обычные радиаторы отопления для производственных помещений – это металлические цельносварные регистры. Низкая цена материала вкупе с большой прочностью делает их куда привлекательнее других решений.
Их мощность возможно вычислить по следующему методу:
- Для одинарной горизонтальной трубы она равна Q=3,14хD*L*11,63*Dt, где D – диаметр трубы в метрах, L – ее протяженность в метрах, Dt – дельта температур между теплоносителем и помещением.
- В многосекционном горизонтальном регистре для расчета секций начиная со второй употребляется коэффициент 0,9.
Так, десятиметровый односекционный регистр диаметром 250 мм при обогреве перегретым паром (200С) и при температуре в цеху в 15С даст 3,14*0,25*10*11,63*(200-15)=16889 ватт тепла.
Расчет тепловой мощности радиаторов отопления
Радиаторы отопления настолько привычные и настолько же важные элементы системы отопления, что без них невозможно представить современное жилье. Делая замену старых радиаторов на новые, либо устанавливая радиаторы другого типа мы сталкиваемся с рядом вопросов – как правильно рассчитать мощность,количество секций и выполнить монтаж радиаторов отопления. Безусловно лучше специалиста это не сделает никто, но хотя бы быть немножко информированным в этом вопросе, понимать и уметь выполнить расчет самому никогда не будет лишним, тем более ничего сложного в этом нет.
Главная задача любых радиаторов – это компенсация своей теплопередачей теплопотерь отапливаемого помещения.
Итак, произведем расчет мощности радиаторов двумя простыми способами.
Расчет мощности радиаторов (упрощенный способ)
(в расчет заложена средняя высота помещения 3 метра)
Компенсацию теплопотерь можно выразить так – каждые 10 м² обогреваемой площади помещения соответствует 1 кВт мощности радиатора (или 1 м 2 =100 Вт). Данный показатель необходимо умножить на коэффициент 1,45 (в него заложены возможные утечки тепла через окна, не утепленные стены и т. д.) – для быстрого просчета данная формула вполне подходит.
Произведем расчет мощности радиаторов на примере комнаты и размером (5м * 4 м).
20м2 *100 Вт = 2000 Вт.
2000Вт *1,45 = 2900 Вт.
Расчет мощности радиаторов (продвинутый способ)
(более точный учитывается фактическая высота помещения)
Произведем расчет мощности радиаторов на предыдущем примере.
1. Вычисляем объем помещения (V), перемножая длину, ширину и высоту (в метрах).
5м*4м*3м = 60м3 – получаем V помещения в м3.
2. Для нагрева одного кубометра в доме стандартной планировки (с деревянными окнами с не утепленными стенами и т. д.) в климатической зоне европейской части России, Украины и Беларуси, требуется 41Вт на 1м3 тепловой мощности.
Вычислим, какая мощность потребуется, для этого перемножим объем V и цифру 41:
V * 41=60м3 *41Вт = 2460 Вт.
3. Вычисленную мощность необходимо умножить на коэффициент теплопотерь, который составляет 1,2.
2460 Вт*1,2= 2952 Вт
Вычисленная цифра – это мощность теплоотдачи, которая должна быть у радиаторов, чтобы обогреть комнату.
Определяем количество радиаторов
Количество радиаторов должно соответствовать количеству окон в помещении.
В нашем примере, если вкомнате два окна, то нужны два радиатора мощностью
2952Вт х 2 = 1476 Вт

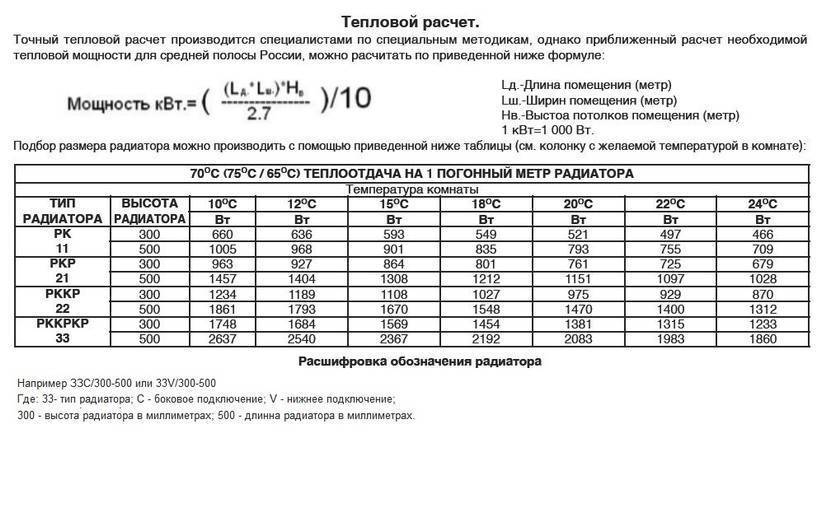

У каждого производителя радиаторов мощность теплопередачи разная, поэтому нужно исходить из конкретных цифр.
Если устанавливаются чугунные радиаторы (мощность каждой секции для радиатора МС- 140 составляет 160 Вт), то необходимо два радиатора по 9 секций
Если устанавливаются стальные панельные радиаторы 22-го типа, то данной мощности соответствует радиатор размером 500*800 мм. – т.е. нужны два радиатора таких размеров. Если в помещении одно окно, нужен один панельный радиатор 22-го типа размером 500*1600 мм.
Следует также учитывать важный момент – устанавливая более мощные радиаторы, мы снижаем нагрузку на котел отопления, поэтому лучше поставить радиатор с количеством секций на одну больше, а у панельных на один размер больше (обычно у стальных панельных радиаторов размеры идут с шагом 100 мм.).
Как правильно рассчитать необходимое количество радиаторов отопления
Расчет количества радиаторов отопления производят исходя из следующих данных: 41 Ватт тепловой мощности на 1 куб.м. при наличии в помещении по одному: окну, двери, внешней стены, т.е. стандартных условий.
Рассчитаем, например, количество радиаторов для комнаты размерами 3х4 м высотой потолка в 2,7 м. Прежде всего, определим объем комнаты: 3х4х2,7=32,4 м3 Затем найдем тепловую мощность, умножением найденного объема на 41 – 32,4*41 = 1328,4 Ватт. Если, допустим, теплоотдача от одной секции нового радиатора 180 Ватт, можно без труда рассчитать и требуемое количество радиаторов: 1328,4:180 = 6,3 (7 – после округления). Для обогрева выбранного помещения нужно 7 секций радиаторов, каждая по 180 Ватт.
Нужно учитывать следующее: если помещение не закрывается дверью, при расчете суммируют площади самого и соседнего помещений. Этот расчет производится для принятой средней температуры теплоносителя 70˚ С, более низкая температура требует соответственного увеличения количества секций. Если в комнате установлен стеклопакет, то количество секций уменьшается, т.к. он снижает потери тепла, примерно, на 15-20%.
В случае угловой комнаты, ее теплопотери увеличиваются на 20%. На теплопотери, а значит и на количество секций, влияет этажность, степень утепления стен, декоративные панели на радиаторах (только они могут привести к потере теплоотдачи на 20-30%).
Если уже установленные в комнате чугунные батареи необходимо заменить на другой какой-то вид радиаторов, то их количество можно подсчитать очень легко, поскольку у чугунных радиаторов постоянные теплоотдача (150 Вт) и межосевое расстояние (600 мм): количество секций чугунных батарей умножают на 150 Вт и делят на теплоотдачу одной секции нового радиатора. Затем можно сделать необходимые поправки на холод и жару.
Для более точных расчетов используется формула расчета количества радиаторов отопления .
Есть несколько подходов к вычислению количества радиаторов отопления. стандартный, примерный («на глаз»), объемный.

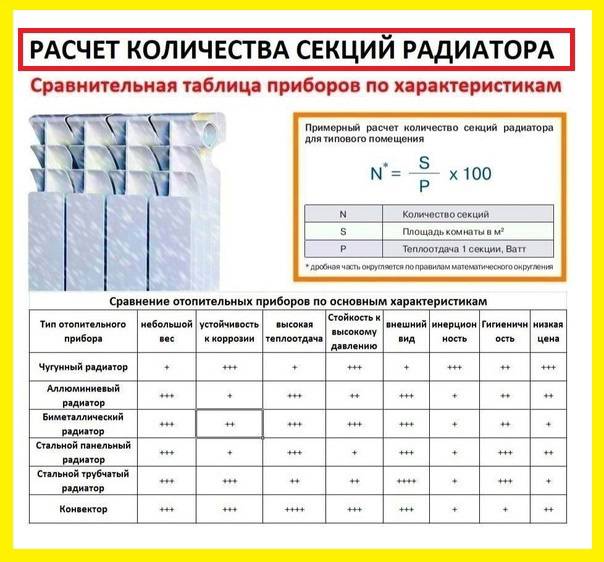

В соответствии со «СНП» на 1 кв.м. нужно 100 Ватт теплоотдачи радиатора отопления. Тогда мощность вычисляют по формуле.
P = мощность одной секции радиатора, S = площадь отапливаемого помещения.
Допустим, что площадь помещения составляет 25 кв.м. а мощность одной секции радиатоpа 180 Ватт, тогда:
25х100:180=13,9, т.е. понадобится 14 секций.
Если помещение угловое или находится в торце, полученное число нужно еще помножить на коэффициент 1,2.
Поскольку радиаторы изготавливаются массово, и у них – стандартные размеры, то принято считать, что при высоте потолка в 2,7 м на 1,8 кв.м. нужна одна секция. Скажем, для комнаты площадью 25 кв.м. понадобится – 25 :1,8=13,9 т.е. 14 секций. При мощности менее 50Ватт этот способ не рекомендуется применять из-за больших погрешностей.
При этом способе расчет ведется на основе объема помещения. Известно, что секция радиатора, имеющая мощность 200 ватт, может обогреть 5 куб.м. Если размеры комнаты будут 4х5х2,7, то 4х5х2,7:5=10,8, т.е. для такой комнаты нужно купить 11 секций мощностью 200 Ватт.
Чтобы при расчете оценить все условия в полном объеме лучше обратиться к специалистам.
Лучшие биметаллические радиаторы
Прочность, долговечность и высокая теплоотдача — главные преимущества биметаллических отопительных устройств. Многообразие предложений на рынке заставляет искать ответ на вопрос, какие из них лучшие.
Конвекторные радиаторы отопления
Хорошим вариантом для обогрева жилых и общественных помещений выступают отопительные приборы конвекторного типа. Для достижения максимального результата в процессе работы необходим грамотный их монтаж.
Как закрыть батарею отопления
Не совсем эстетичный внешний вид радиаторов отопления может подпортить впечатление от общего вида помещения. Использование специальных экранов помогает решить проблему. Но нужно учитывать некоторые детали.
Примерный метод
Упрощенный вариант расчётов основан на принятие за стандарт нескольких показателей:
В помещении с обычными потолками 1 секция батареи обогреет 1,8 м2. Например, если комната 14 м2. 14 : 1,8 = 7,7. Округляем = 8 секций.
Или так:
В комнате с 1 окном и 1 внешней стеной, 1 кВт мощности радиатора может обогреть 10 м2. Пример: комната 14 м2. 14 : 10 = 1,4. То есть для такой комнаты нужен обогреватель мощностью 1,4 кВт.
Такие методы можно использовать для примерных расчётов, но они чреваты серьёзными погрешностями.
Если результатами вычислений стал длинный радиатор более 10 секций, то имеет смысл разделить его на два отдельных радиатора.
Расчет секций алюминиевых радиаторов на квадратный метр
Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.
Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.
Кроме них:
Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться
Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:если потолок равен 3 м, то параметры умножаются на 1.05;
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.
Сколько нужно секций алюминиевого радиатора?
Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:
Q = S х100 х k/P
В данном случае:
- S – площадь помещения, где требуется установка батареи;
- k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
- P – мощность одного элемента радиатора.
При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.
Q = 20 х 100 / 0.138 = 14.49
В данном примере коэффициент не применяется, так как высота потолка менее 3 м
Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь
Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
- если они закреплены под подоконником, то потери составят до 4%;
- установка в нише моментально увеличивает этот показатель до 7%;
- если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
- закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.
Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.
От чего зависит количество радиаторов
Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:
- паровой теплоноситель имеет большую теплоотдачу. чем водный;
- угловая комната холоднее. так как у неё две стены выходят на улицу;
- чем больше окон в помещении, тем там холоднее;
- если высота потолков выше 3 метров. то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
- материал, из которого изготовлен радиатор, имеет свою теплопроводность;
- теплоизолированные стены увеличивают теплоизоляцию комнаты;
- чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
- современные стеклопакеты увеличивают теплоизоляцию помещения;
- при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
- если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
- наличие вентиляции предполагает большую мощность.
Общие сведения по результатам расчетов
- Количество секций радиатора
– Расчетное кол-во секций радиатора, с обеспечением необходимого теплового потока для достаточного обогрева помещения при заданных параметрах. - Кол-во тепла, необходимое для обогрева
– Общие теплопотери помещения с учетом особенностей данного помещения и особенностей функционирования системы отопления. - Кол-во тепла, выделяемое радиатором
– Общий тепловой поток от всех секций радиатора, выделяемый в помещение при заданной температуре теплоносителя. - Кол-во тепла, выделяемое одной секцией
– Фактический тепловой поток, выделяемый одной секцией радиатора с учетом особенностей системы отопления.
Калькулятор работает в тестовом режиме.
Что делать если нужен очень точный расчет?
К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где
КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Главная » Отопление » Как рассчитать количество секций радиатора
