Теория и практика обжима кабеля с разъёмом RJ-45

Схемы подключения

Между схемами распиновки T568A и T568B нет различий в особенностях передачи данных, но есть различия в цветовых обозначениях.

Для подключения по стандарту T568A в коннекторах по очереди обжимаются такие провода:

1. Бело-зеленый.
2. Зеленый.
3. Бело-оранжевый.
4. Синий.
5. Бело-синий.
6. Оранжевый.
7. Бело-коричневый.
8. Коричневый.

При соединении по стандарту T568B вместо бело-зеленого и зеленого проводов подключаются соответственно бело-оранжевый и оранжевый,

так что схема приобретает такой вид:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Схема подключения T568B является наиболее распространенной, хотя сейчас практически все устройства также поддерживают схему подключения T568A. Для старой техники иногда требуется перекрестный кабель Ethernet, который имеет разъем T568A на одном конце и разъем T568B на другом. Этот тип кабеля обычно используется для прямого соединения между компьютерами, когда нет доступного маршрутизатора, концентратора или коммутатора.

Интернет супермаркет Розетка и многие другие компании предлагают широкий выбор компьютерных настенных (наружных) или внутренних розеток для разъемов RJ45 разного дизайна.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще несколько тонкостей разводки витой пары:

Чтобы отмерить 1 метр кабеля, не нужно искать на нем отметки. Длина 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
Оболочка кабеля должна входить в разъем и обжиматься. Это помогает избежать случайного отсоединения разъема. Если вы сняли слишком много скорлупы, попробуйте растянуть оставшуюся часть

Обратите внимание, что это не всегда работает с кабелями с толстой оболочкой.
После установки разъема для витой пары убедитесь, что все кабели полностью вставлены в разъем. Расстояния приводят к плохому контакту.
Используйте тестеры для витой пары, чтобы проверить качество установки разъема

Часто бывает достаточно более простых моделей. Самые современные устройства позволяют собрать как можно больше информации и даже составить небольшой отчет.

Тестер LAN на витой паре: усовершенствованная модель софтинга

• Если ситуация требует соединения жил кабеля с помощью скотчлоков на витой паре, рекомендуется запастись специальным инструментом — обжимом кнопочного разъема. В отличие от плоскогубцев они не повреждают разъемы и значительно ускоряют установку скотча.
• При обжатии кабеля FTP / STP с экранированными коннекторами витой пары рекомендуется сначала подготовить провода к установке, как для кабеля UTP, а затем отрезать другую часть оболочки и обжать экран целиком.
• Помните, что хотя сечение витой пары составляет около 0,5 мм, ее использование в качестве проводника разрешено только в слаботочных системах. Категорически запрещается использовать кабель витой пары для питания активного оборудования.

Набор инструментов для витой пары

И последнее. Если вам часто приходится работать с медным плетеным кабелем, соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Вы можете взять готовый или собрать составные части комплекта на свое усмотрение.

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

• Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
• Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

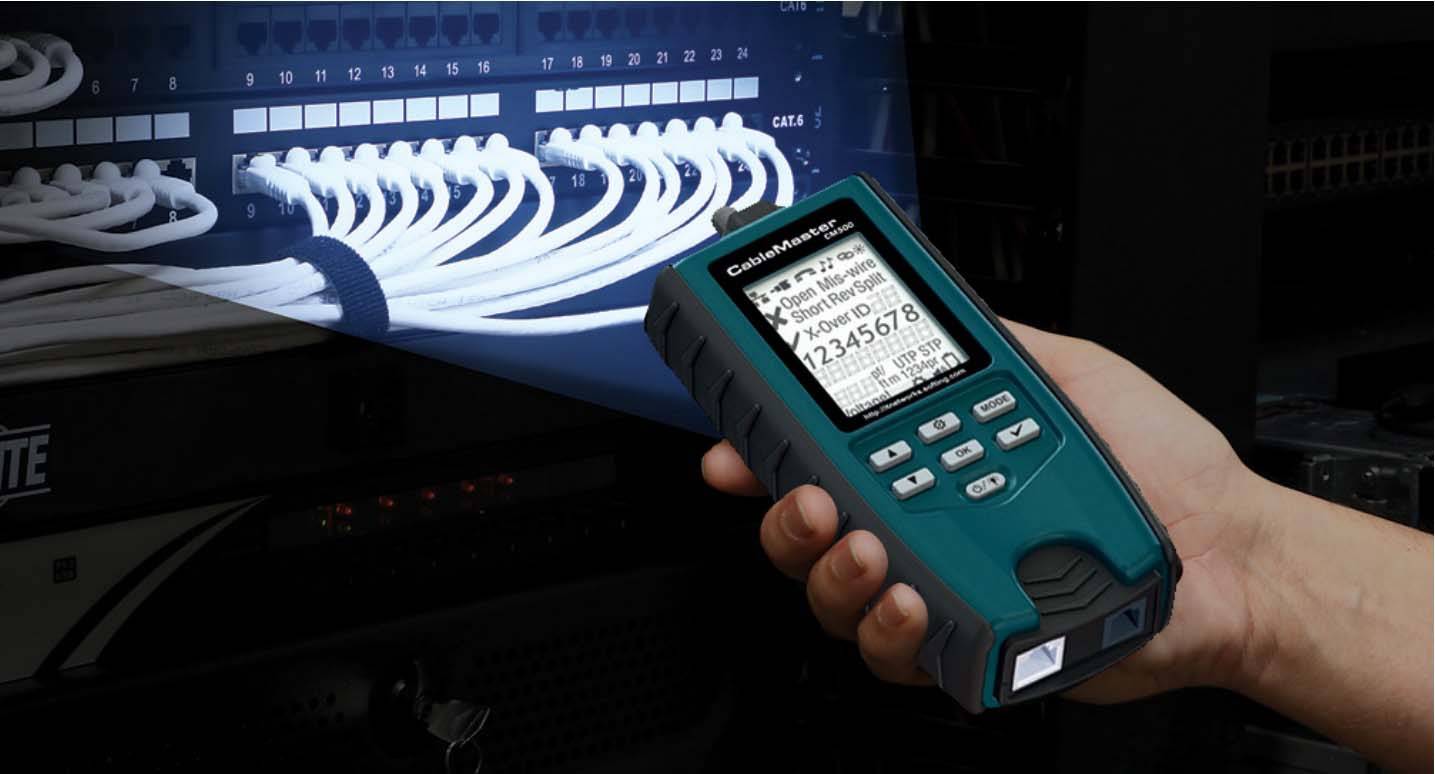

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля

Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново. Подробнее о такой проверке рассказывается в размещенном ниже видео:

Подробнее о такой проверке рассказывается в размещенном ниже видео:

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.
   Отвёртка должна быть плоской
2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.
   Оголяем провода
   Обрезаем провода по ровной линии
   Провода должны быть одинаковыми
3. Заведите пары в коннектор.
   Заводим провод в коннектор
4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.
   Место, где находится зажимная планка
5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.
   Кабель зажат планкой
7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.
   По очереди продавливаем контакты
9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
10. По аналогии обожмите другую часть кабеля.

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Особенности прокладки кабеля

Коаксиальный кабель для внешней прокладки

При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные линии;
• коаксиальный кабель.

Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия. Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок.

При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки. Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения. Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Подключение кабеля витая пара

Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором. Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов). Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.

Типы разъемов RJ45

Чтобы поговорить про виды и типы разъемов RJ45 поговорим о подключении провода (жилы кабеля) к коннектору.

Данный вид разъёмного соединения не требует предварительной зачистки жил кабеля от изоляции. Жилы вставляются в отверстия разъёма и соединяется с контактом методом врезания IDC ножей коннектора в жилу при его обжиме.

В зависимости от типа используемых ножей разъёмы подразделяют:

• На разъёмы для одножильных кабелей;
• Для многожильных кабелей;
• И универсальные.

Экранирование

Различают разъёмы RJ45 по наличию защитного экрана от помех. Если он есть (фото выше), в обозначении можно найти аббревиатуры FTP и STP, по аналогии с маркировкой TP проводов.

Категория разъёмов RJ45

Так же, как и линейные кабели разъемы для их коммутации имеют категории. Разъёмы RJ45 имеют категории 5e или 6. Категория разъёма подбирается по категории используемого кабеля или по проектной документации.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Какие бывают интернет розетки

Интернет розетку rj 45 можно встретить в двух различных вариантах:

• Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
• Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену.

Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:
   • UTP 3 — до 100 Мбит/с;
   • UTP 5e — до 1000 Мбит/с;
   • UTP 6 — до 10 Гбит/с.

3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Интернет-розетка Legrand

• Чтобы подключить интернет розетку Legrand нужно в первую очередь убрать переднюю крышку.
• Далее внутри вы увидите белую крыльчатку, её надо повернуть в сторону, куда показывает стрелка.

• После поворота снимается передняя панель. На данной панели вы увидите цветовую схему, куда какой провод подключать.
• Теперь можно продеть жилы в отверстие на пластине и приступать к подключению. Смотрите фото и видео ниже.

Интернет-розетка Lezard

Если вы купите розетку Lezard, тогда разбирать её необходимо другим способом.

• Для снятия лицевой панели вам потребуется выкрутить несколько винтов.
• Потом при помощи отвертки разжать защелки, для того чтобы можно было вытащить внутреннюю часть.
• После этого у вас в руках окажется небольшая коробочка с крышечкой сверху. Крышечку поддеваем отверткой и открываем.

• Готово, приступайте вставлять по цветам каждую жилу в щель.
• Последнее, что необходимо сделать, это закрыть крышку, собрать всю интернет-розетку и вмонтировать в стену.

Разборка розеток разных производителей отличается, но принцип у всех один и тот же. Какую бы вы фирму не выбрали, с разборкой вы справитесь, главное не ошибиться в цветовой схеме. А то придется мало того что потратить уйму времени, но и заново разбирать и собирать по новому.

На примере двух интернет-розеток разных фирм мы показали вам, как можно правильно подключить интернет розетку.

Разъем RJ45 или 8P8C

Если вы уже имели дело с компьютерными сетями, вы, несомненно, слышали, что оба термина RJ45 и 8P8C взаимозаменяемы. Однако давайте выясним почему вообще возникло такое противопоставление.

История разъёма RJ45

Давайте начнем с разъема RJ45. Этот термин сейчас наиболее широко используется для обозначения соединений кабелей Ethernet.

RJ переводится и расшифровывается как «зарегистрированный разъем». Изначально разъем RJ разрабатывался как часть стандартизированного интерфейса телекоммуникационной сети для подключения в телефонных сетях.

Разъемы RJ были разработаны как значительно меньшая и более дешевая замена старым телефонным методам установки проводных шнуров или громоздких вилок.

С появлением компьютерных сетей для передачи данных был разработан новый, но очень похожий разъем: 8P8C.

Разъём 8P8C

В разъёме 8P8C (8Position8Contact) каждый штекер имеет восемь отверстий для проводов, которые расположены на расстоянии примерно 1 мм друг от друга. Отдельные жилы кабеля витая пара вставляются в эти отверстия для подсоединения к разъёму.

В разъёме RJ45 Ethernet вставленные провода обжимаются. Есть разъёмы 8P8C, где контакт жил осуществляется иначе.

Из-за популярности и максимального распространения разъём RJ45 стал формальным обозначением для любого восьми позиционного/контактного модульного разъема 8P8C, используемого в компьютерных сетях (Ethernet). Поэтому чаще такой штекер называют разъём rj45 8p8c.

Формальное различие между разъемами 8P8C и RJ45 показаны на следующей схеме:

Как видите на фото эти разъемы не полностью совместимы друг с другом. Разъемы 8P8C могут подключаться к розеткам RJ45, однако обратное (формально) невозможно.

Сегодня почти всё электронное оборудование, использующее разъемы 8P8C, в документации будет использовать термин RJ45, что формально неверно, но всем понятно. Такое ошибочное использование терминологии широко распространено в отрасли, и оно вряд ли изменится в ближайшее время.

На самом деле причин для беспокойства нет. Однако при покупке разъёма смотрите формально правильную маркировку «RJ45 (8P8C)», чтобы избежать путаницы или споров.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

• кримпер;
• стриппер;
• тестер;
• инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Необходимый инструмент

По сути дела, нужно лишь специальное приспособление для обжима кабелей RJ-45 – кримпер.

Стоит он недорого (в пределах 638 – 689 рублей), и чтобы постоянно не вызывать мастера, целесообразно приобрести, хотя кримпер и не относится к классу бытового инструмента. В любом доме есть много мест соединений линий (телефонных, компьютерных), которые организованы с помощью RJ-45, и данное приспособление обязательно понадобится еще, и не раз.

Остро заточенный режущий инструмент. Как правило, при подготовке кабеля к обжиму используется скальпель. Им работать гораздо удобнее, чем ножом. Да и разделка проводника получается более аккуратной.

Перед тем, как приступать к процессу обжима, следует убедиться, подходит ли RJ-45 к имеющемуся типу кабеля. Хотя об этом стоит подумать еще при выборе разъема в магазине.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.
