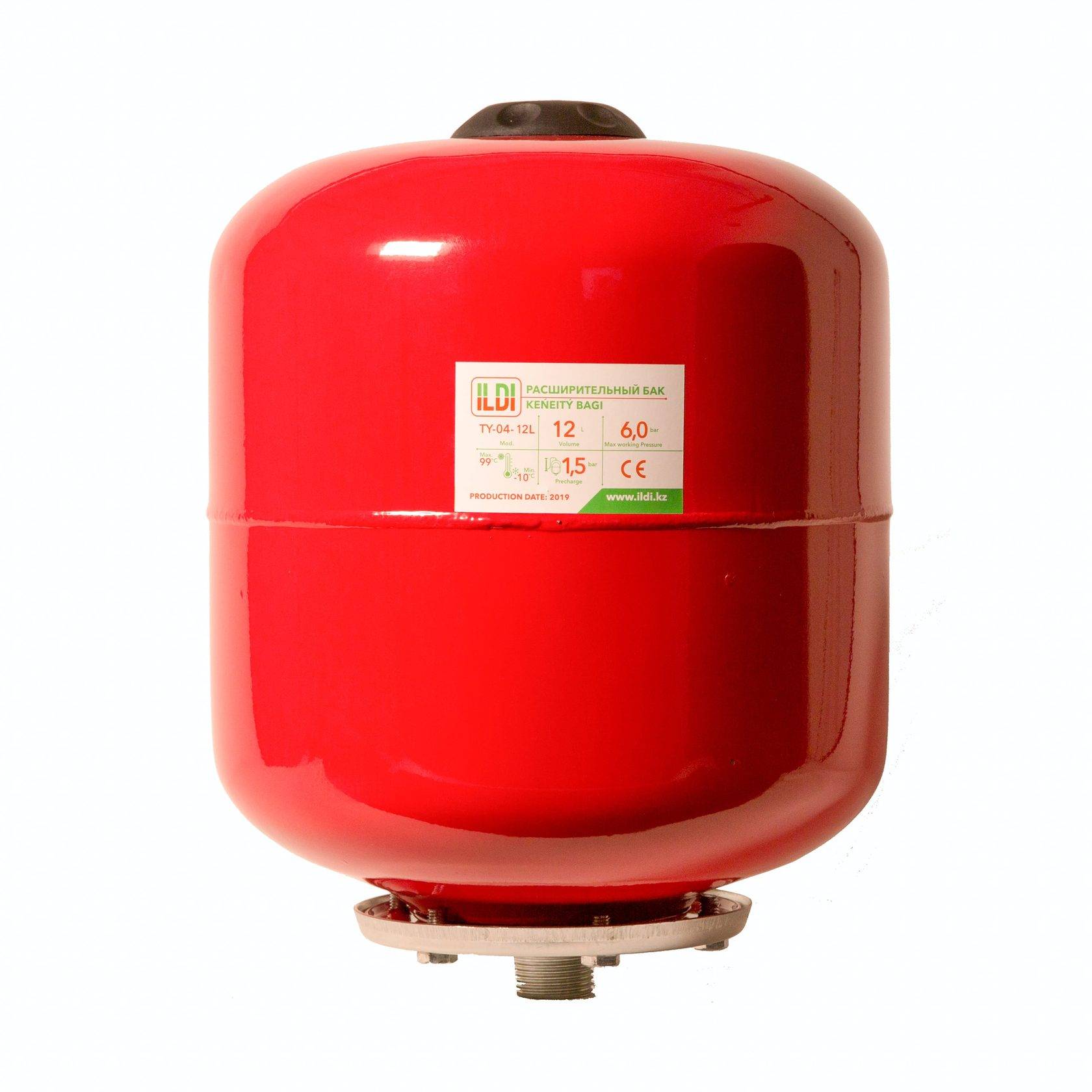

Расширительный бачок для систем отопления

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Принцип работы расширительного бака для отопления

Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Полезные советы

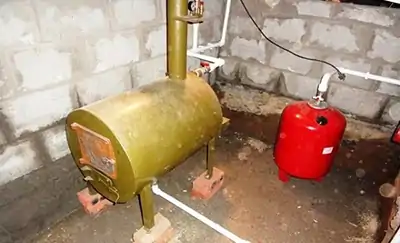

Система отопления двухэтажного дома

• В качестве теплоносителя вода используется не всегда, и ее можно заменить антифризом. Если для этих целей применяется гликолевая смесь, то рекомендуется выбирать объем расширительного бака в два раза больше, чем его расчетная величина.
• Если в системе отопления устанавливается циркуляционный насос, то размер расширительной емкости не должен быть меньше 15 литров.
• Если система отопления закипает, то необходимо пересмотреть диаметры труб и уклон подающего контура. Расширительный бачок в этом случае не при делах.
• Установка циркуляционного насоса никоим образом не влияет на закрытость или открытость бачка. То есть его можно монтировать в любых системах. Единственный момент – это место установки. Обычно оно находится на обратке возле нагревательного котла.
• Не перепутайте бачки с разным цветовым оформлением. Синие предназначаются для водопровода, красные — для отопления. В чем их разница? Только в одном – в синих бачках в качестве мембраны используется пищевая резина.

Как правильно рассчитать объём бачка для систем отопления?

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

1. Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
2. Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
3. Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%. N — показатель эффективности расширения бака

Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением. В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Какой объем должен быть у расширительного бака в закрытой системе отопления

На выбор расширительного агрегата может влиять сколько угодно факторов, но главным является объем. Требуемый размер подбирается в зависимости от нескольких параметров:

• Объем всей системы. При большом количестве теплоносителя и прибор необходим крупнее;
• температура. Сильный нагрев воды требует вместительный резервуар;
• расстояние. С отдалением расположения бака от верхней точки контура увеличивается его объем;
• давление. Допускается высокий уровень – маленький размер устройства, и наоборот.

Рекомендуемый минимум у бака при его выборе – 12 л. Но показатель индивидуален, поэтому без расчетов обойтись не удастся. При наличии у котла встроенного бачка, посчитать объем все равно нужно – имеющегося может оказаться недостаточно. И тогда понадобится еще один.

Как рассчитать требуемые параметры расширительного бачка

Объем определяется с помощью калькулятора, либо же формулами. Первый вариант требует лишь внесения данных. Результат выдается минимальный, дальше предстоит подобрать под него модель.

Второй способ сложнее, но именно его рекомендуется использовать. Для этого потребуется формула V = (Vc*k) / D:

• k – коэффициент расширения жидкости по мере нагревания. Берется из таблиц в справочной литературе;
• Vc – объем всей системы;
• D – эффективность бака.

Первый достаточно выбрать в таблице, а последние два при этом считаются отдельно. Емкость всей системы может определяться по-разному:

1. Мощность котла, указанная в техпаспорте, умножается на 15. Наиболее легкий и быстрый способ. Число 15 – это количество литров, необходимое для 1 кВт мощности контура;
2. Суммируется объем каждого элемента, взаимодействующего с теплоносителем. Используется именно такой подход, поскольку дает наиболее точные показатели.

Для определения эффективности же существует D = (Pm – Ph) / (Pm + 1):

• Pm – максимальное давление отопительной системы. Узнается предохранительным клапаном. В основном не переходит за 3 атм;
• Ph – давление в камере для воздуха. Создано там заранее. Узнается в документах, рекомендуется держать его в районе 1-1,5 атм. Можно посчитать самостоятельно – каждые 5 м равняются 0,5 атм.

Настоятельно рекомендуется проводить монтажные работы расширительного бака, прошедшего расчет с формулами. Итоговое значение должно быть приближено к 1/10 всей жидкости. Если еще раз упомянуть калькулятор, то одного недостаточно – для точности лучше провести вычисления хотя бы на трех разных сайтах.

Расчет по формулам

Сухая информация с формулами не окажет должного эффекта и может привести к ошибкам в подсчетах. В таком случае установка расширительного бака в системе отопления уже будет неправильной. Для лучшего понимания стоит разобрать пример использования каждой формулы.

Частный дом. Площадь – 250 м². Мощность котла равна 25 кВт. В это время частью обогревательной сети высотой в 5 м является теплоаккумулятор на 500 л.

В ход идет формула V = (Vc*k) / D:

1. Для ее расчета вначале узнается количество всей жидкости (Vc): 25 кВт перемножается на 15 л, к полученному числу прибавляется 500. Итого – 875 л;
2. Коэффициент равен 0,04 – именно столько у обычной воды;
3. Остается узнать эффективность резервуара. Pm в частном доме имеет показатель 2,5. Ph же в данном случае – 0,5 бар. Получается (2,5 – 0,5) / (2,5 + 1) = 0,57.

После этого все полученные значения подставляются в формулу: V = 875 * 0,04 / 0,57 = 61,4 л.

Во время приобретения находка устройства с идентичным расчетам объемом – большая редкость. На основании этого размер округляется к большему. Объясняется легко – запас никак не повлияет на функционирование, чего не скажешь при нехватке.

Расчет объема расширительного бака

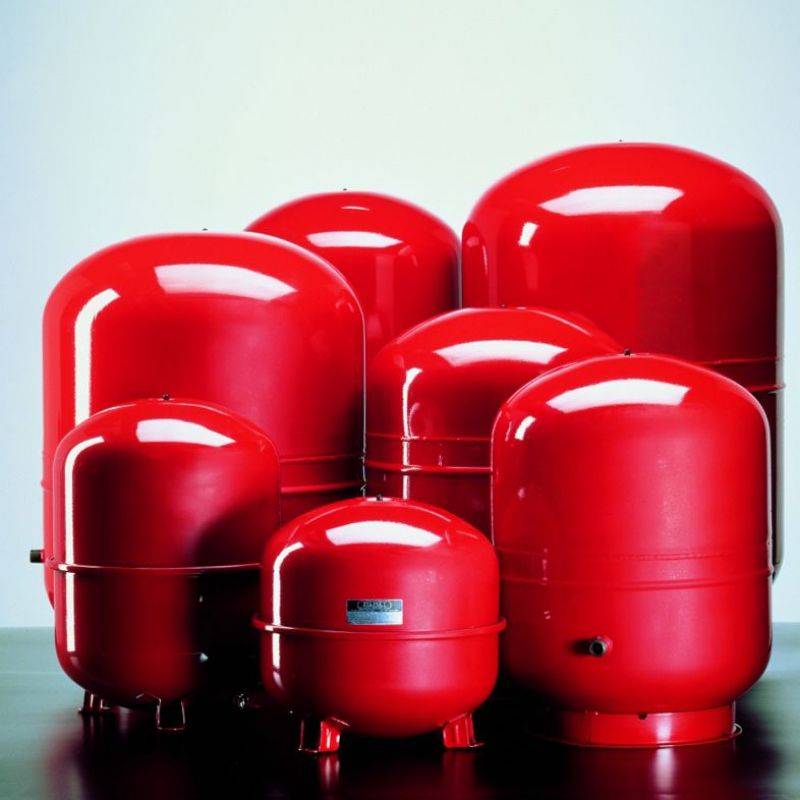

Подбор расширительных баков для систем отопления

Когда встает проблема выбора объема, то возникает несколько вопросов. Например, как точно определить этот показатель? Выше уже говорилось о десятипроцентном уровне. Но как можно точно определить, сколько литров теплоносителя в отопительной системе? Есть несколько способов:

• Самый простой – сделать замер по счетчику подачи воды из водопровода. Для этого вам придется контролировать слив, через который вода должна заполнять сам расширительный бак. Как только вода полилась из трубы, значит, система заполнена. Но это возможно лишь в открытой отопительной системе.
• Можно использовать чисто теоретический подход, подразумевающий, что на один киловатт производимой нагревательным котлом тепловой энергии требуется 15 литров теплоносителя. То есть вы сначала рассчитываете необходимую мощность приобретаемого вами котла и на ее основе делаете расчет общего количества теплоносителя. Остальное подсчитать не трудно.
• Провести математический расчет с учетом размеров и характеристик используемых узлов.

Именно третий вариант является самым точным. Но он зависит от множества показателей — размерной величины труб, теплообменника, радиаторов отопления. И эти показатели являются основополагающими. Поэтому такие расчеты самостоятельно провести очень сложно. И все же сделаем некоторые замечания относительно них.

Как уже упоминалось, необходимо точно знать длину и диаметр используемых труб. Подсчитать их объем не сложно. Далее вам потребуется объем теплообменника. Этот показатель обычно указывается в паспорте поставляемого нагревательного котла. И последнее – объем всех радиаторов. Здесь все будет зависеть от типа батарей и материала, из которого они изготовлены. Но это еще не все.

Каждый материал имеет коэффициент теплового расширения. Это значит, что при нагреве он начинает изменять свои размерные показатели в большую сторону, а значит, изготовленный из этого материала объем будет увеличиваться. Конечно, у каждого материала этот коэффициент свой — отличный от других. К примеру, у полимера он больше, у стали меньше, у чугуна еще меньше. Поэтому, рассчитав объем каждого элемента системы отопления, необходимо его умножить именно на этот коэффициент.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

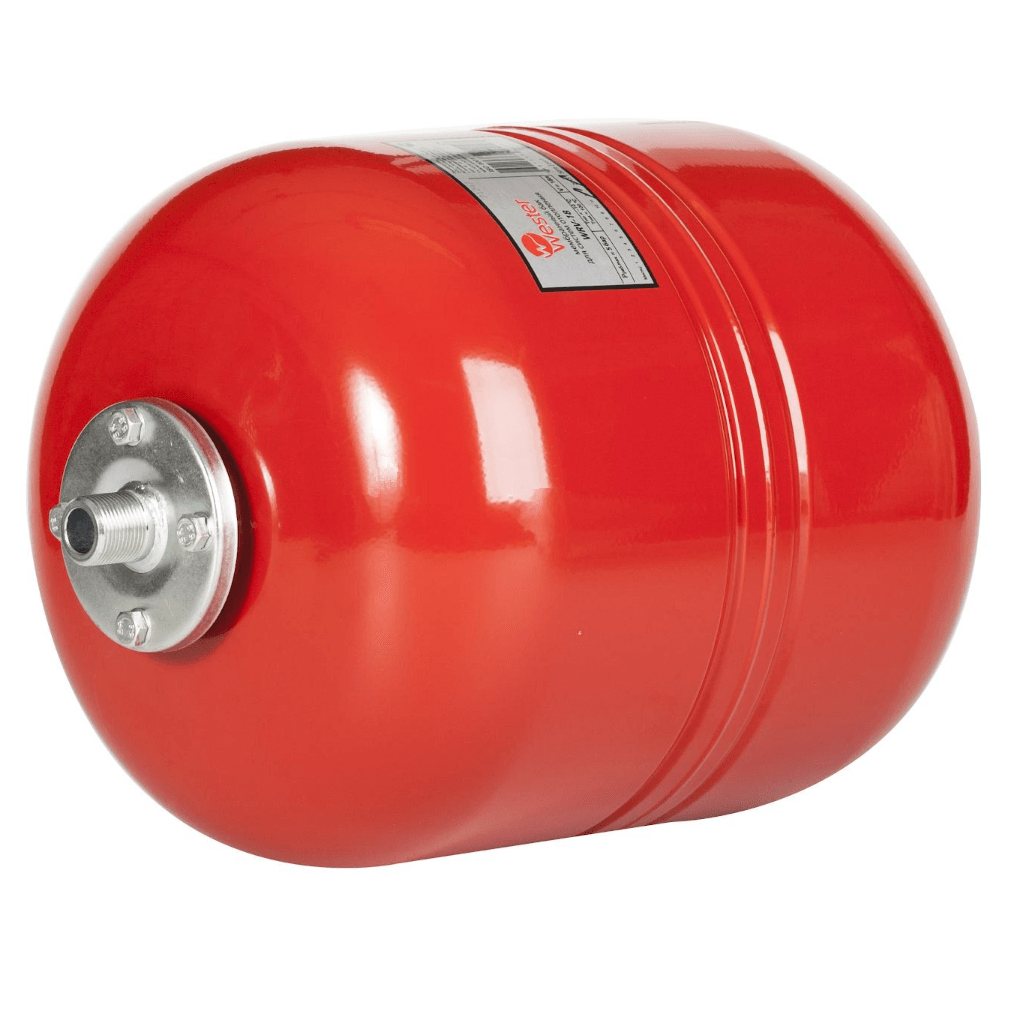

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт	Общий вид сзади	Вид сверху	Вид снизу
Все объемы
Производитель: Wester Heating Емкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литров Преддавление в воздушной полости: 1,5 бар Макс. давление: 5,0 бар Рабочая температура: -10°C. +100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука. – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара. – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%. – Расширительные баки комплектуются сменной мембраной. – Температурный режим работы – от -10 °С до +100 °С – Срок службы – 100 000 циклов. – Цвет корпуса – красный. Жидкости расширяются значительно сильнее твердых тел. Они также расширяются во всех направлениях. Вследствие большой подвижности молекул жидкость принимает форму сосуда, в котором она находится, причем следует учитывать и тепловое расширение сосуда. Расширение жидкости в трубках также представляет собой объемное расширение. Следовательно, верны формулы объемного расширения.

V1	объем жидкости при температуре t1,	метр 3
V2	объем жидкости при температуре t2,	метр 3
ΔV	изменение объема жидкости,	метр 3
β	коэффициент объемного расширения (объемный коэффициент теплового расширения),	1/K

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

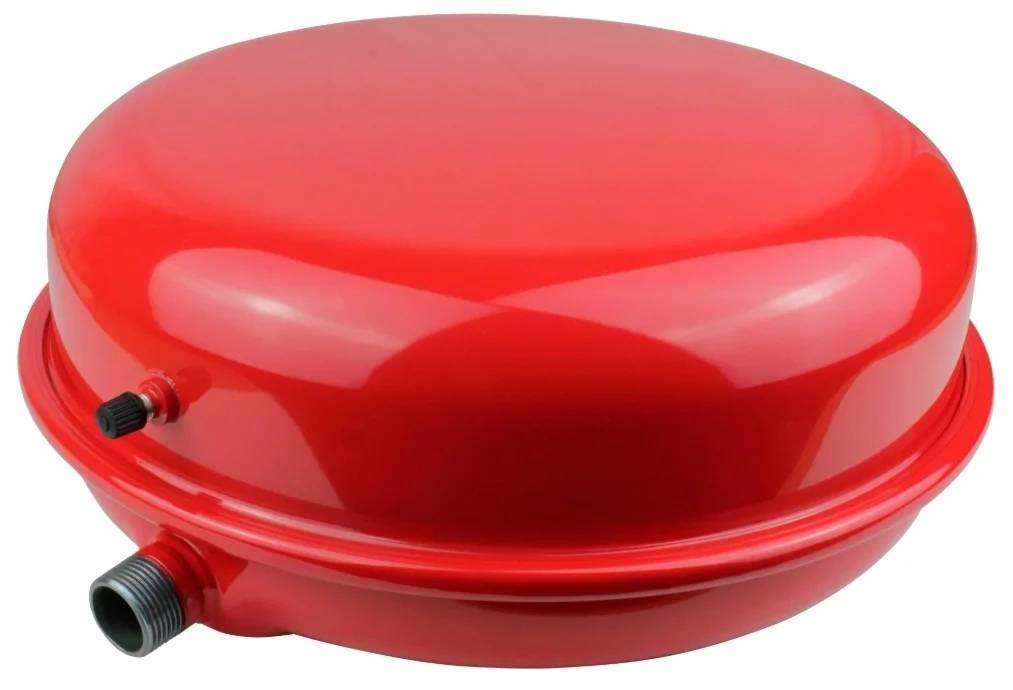

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

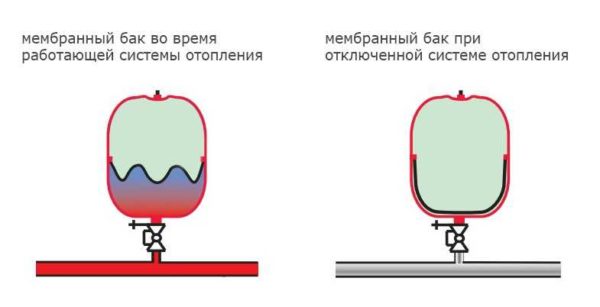

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Как правильно установить и закрепить бак в разных типах систем отопления

Для систем отопления различного типа существуют свои принципы установки расширительных баков.

Как поставить в открытой

Открытая система отопления ― единый сосуд сложной формы, в котором происходит естественная циркуляция жидкости. Контакт с воздухом совершается через расширительный бак, который представляет собой открытую ёмкость большого объёма с крышкой, она нужна только для того, чтобы внутрь не попадал мусор. Такие резервуары устанавливают на чердаке и периодически доливают воду по мере испарения.

Фото 1. Расширительный бак, установленный в открытой системе отопления. Изделие находится в самой верхней точке отопительной схемы.

Расширительный бак монтируют в верхней точке контура, потому что горячая вода, как и пузырьки воздуха, стремятся кверху, а слив остывающей жидкости происходит самотёком. При отсутствии чердака это наивысшая точка разгонного коллектора однотрубной системы. Ёмкости не оборудуют мембранами или запорными кранами, поэтому их установка не потребует больших финансовых затрат.

Каким образом устанавливать в закрытой

Выбрать ёмкость для закрытой системы несколько сложнее, потому что тут придётся опираться на расчёты и объём отопительного контура. В данном случае правильное место выбирают относительно отрезка самого спокойного течения жидкости внутри контура, без смешивания потоков или завихрений. Оптимальный участок для этого — перед насосом циркуляции. Здесь бачок выполняет функцию компенсатора теплового расширения и гасит гидроудары.

Устанавливая расширительную ёмкость в закрытом контуре, необходимо обязательно монтировать предохранительный клапан, который будет сбрасывать избыточное давление. Если при покупке котла в комплекте шёл расширительный бачок, но после монтажа оказалось, что его объёма недостаточно (он должен составлять не меньше 10% общего объёма вода), на это обычно указывает слишком частое срабатывание клапана для сброса давления, можно приобрести дополнительный бак и подсоединить его параллельно первому.

Для закрытой системы предназначены мембранные расширительные резервуары, которые лучше расположить вертикально. При этом теплоноситель поступает в ёмкость сверху, вытесняя из отделения для воды весь воздух.

Фото 2. Схема устройства расширительного бака мембранного типа. Стрелками показаны составные части конструкции.

Устройство мембранного бака следующее: внутри пространство поделено на два отсека, разделённых эластичной мембраной. Когда в баке накапливается жидкость и повышается давление, вода давит на мембрану и воздух в верхнем отделе сжимается. Вертикальное положение в таком случае считается оптимальным, оно позволяет легче компенсировать избыточное давление и продлить срок службы мембраны.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

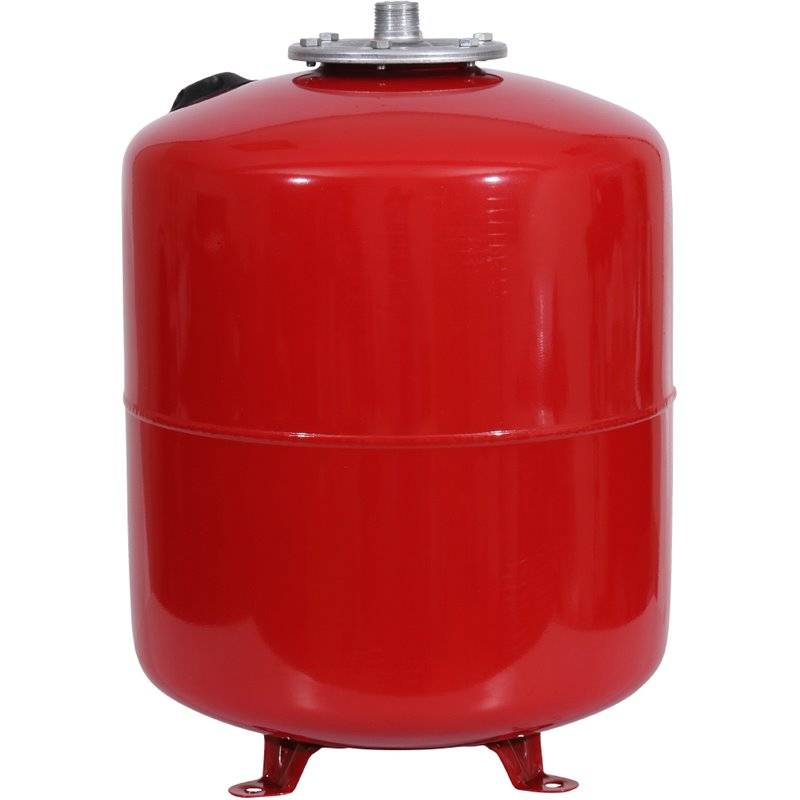

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов. Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

• временно удалять избыток теплоносителя из системы отопления при его нагревании;
• удалять излишки жидкости из бачка при превышении максимального уровня;
• восполнять недостаток теплоносителя в трубах при его охлаждении;
• поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
• накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Особенности монтажа

1. Подготовительные мероприятия. До начала работ, котёл отключают от электросети. А также перекрывают подачу воды и сливают из системы всю жидкость.

   Обычно для соединения частей системы используют полипропиленовые трубы, их сваривают специальным паяльником с дополнительной фурнитурой в виде муфт и уголков для фитинга.

   Предпочтительнее всего взять «американку», её преимущество в том, что можно будет легко снять бак в случае необходимости. «Американка» состоит из двух частей: одна крепится к резьбе на расширительном баке, вторая — к первой. Затем ко второй части припаивают трубу. Для обеспечения надёжности соединения фитинга с баком, на резьбу наносят уплотнитель в виде пасты или льна, фитинг закрепляют на резьбе газовым ключом.

2. Монтаж труб. После удаления воды из сети, паяют и укладывают трубы, обязательно добавляя запорный кран, который позволит в будущем провести профилактические или иные работы с баком без полного слива жидкости.
3. Подключение резервуара. После присоединения «американки» к бачку, его помещают в заранее выбранное место так, чтобы к расширительной ёмкости всегда был открыт свободный доступ.
4. Прежде чем запускать систему, обязательно проверяют водяной фильтр, моют его, если необходимо выполняют замену. Меняют картридж магистрального фильтра.
5. Запуск. После фиксации всех элементов пробуют запустить систему, для этого её заполняют водой и включают котёл.

При монтаже следует придерживаться некоторых правил:

• не ставить бачок вплотную к стенам или в труднодоступных местах;
• высота крепления такая, чтобы легко можно было дотянуться до золотника или отсекающего крана;
• на патрубок резервуара не должны давить трубы или арматура;
• нельзя помещать подводящую трубу в проходе на полу или над головой;
• если ёмкость будет находиться на чердаке, её рекомендуют обернуть утеплителем;
• организуют перелив, иначе вода может залить потолок в случае поломки.

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.
