Канализация
Установка арматуры унитаза и прочих отводящих коммуникаций также выполняется по определенной схеме. Сначала необходимо заменить стояк. Для этого снимают старый унитаз. Старый стояк надрезают 2 раза в середине. Для этого используют болгарку. Чугун разрезать будет сложно, но это все равно потребуется сделать.
В надрезы нужно вставить клинья из металла. По ним поочередно постукивают. Нужно загнать клинья в надрез на глубину до надлома стояка. Сильно бить нельзя. Верхнюю часть трубы следует зафиксировать. Низ расшатывают (желательно вдвоем с помощником) до ослабления стояка в муфте. Старый стояк демонтируют. Такую же процедуру выполняют с верхней частью, крестовину.
Новый стояк собирают из ПВХ-труб, которые обладают шумопоглощающими качествами. Их крепят к стене хомутами с резиновыми прокладками. Зазор между перекрытием и стояком заполняют не пеной, а поглощающим вибрации материалом.
Пошаговый алгоритм работ
Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.
Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.
Установка шаровых кранов
Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.
Надо выбирать устройства, руководствуясь следующими требованиями:
- рабочее давление должно быть до 60 атмосфер;
- допустимая температура воды — до +150°;
- корпус крана должен быть изготовлен из бронзы.
Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей
Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью
Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.
Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.
Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».
Установка счетчиков для горячей и холодной воды
Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками
При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды
Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.
Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.
Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.
Монтаж редукторов
Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.
Схемы разводки санузла
Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.
Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.
Объединенный санузел
В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.
Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.
Ванная
Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.
Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.
Туалет
В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.
Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.
Сварка (пайка) труб из полипропилена
До того как приступить к работе нужно надеть на сварочный аппарат насадки соответствующего диаметра, покрытые тефлоновым напылением. Терморегулятор выставляется на температуру 260ᵒС, прибор разогревается. Подробная инструкция — как производится пайка полипропиленовых труб.
Аппарат для сварки труб
Первый этап. Сначала проводится разметка и обрезка трубы требуемой длины. Конец трубы, который нужно соединить, зачищается.
Второй этап. Затем отмечается, на какую глубину труба войдет в фитинг
При этом важно, чтобы между ними оставался миллиметровый зазор
Третий этап. Фитинги с трубой насаживаются на нагретую насадку прибора, прогрев обоих элементов должен начинаться одновременно. Сначала насаживается деталь с более толстыми стенками, если соединение недостаточно плотное, то ее нужно отбраковать.
Сварка ПП труб
Четвертый этап. Детали выдерживаются определенное время, которое зависит от диаметра:
- Ø4 см – 12 сек;
- Ø3,2 см – 8 сек;
- Ø2,5 см – 7 сек;
- Ø1,6 см – 5 сек.
После этого элементы с небольшим усилием насаживаются друг на друга. При соединении нельзя совершать повороты по осевой линии.
Пятый этап. Время застывания колеблется между 15 и 30 секундами, все зависит от диаметра изделий. Первая коррекция выполняется лишь через несколько секунд после насаживания. На период застывания детали должны быть надежно зафиксированными.
По окончании процедуры соединение проверяется на наличие щелей и зазоров.
Типы разводки
Итак, какой может быть у водоснабжения разводка труб?
Ориентация
К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.
Присоединение вертикальных стояков к горизонтальному розливу
Подвал и чердак
Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.
В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.
Нижняя разводка: розлив в подвале
Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.
Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.
Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации
Тупик и циркуляция
Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.
Пришло время дать пару внятных определений:
- Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
- В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.
На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой
Тройники и коллекторы
Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.
Последовательная разводка

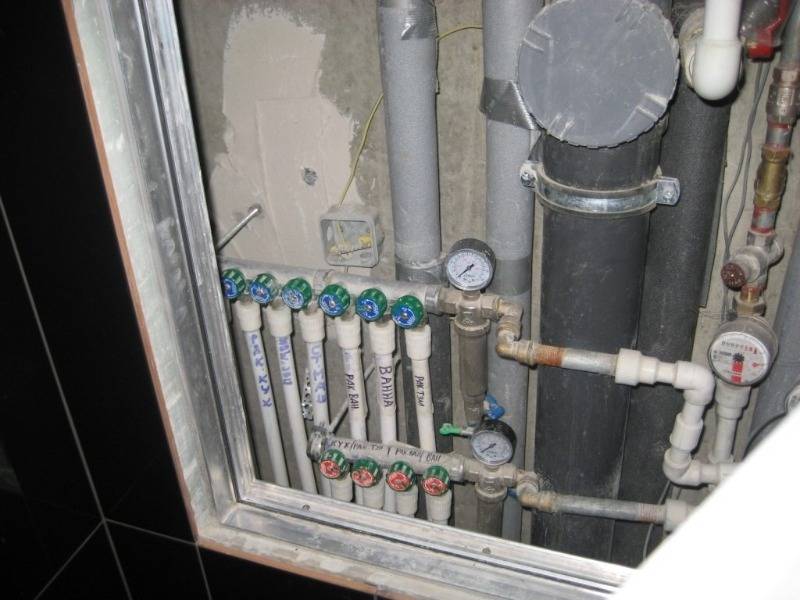

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.
Каждый прибор снабжен собственной подводкой
Плюса у коллекторной разводки два:
- Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
- Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.
Из коллекторного шкафа можно отключить воду на любой сантехнический прибор
Типы разводки инженерных коммуникаций
Существует два вида разводки:
- последовательная;
- коллекторная.
Оба типа разводки имеют свои плюсы и минусы. Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.
Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.
Рассмотрим кратко оба типа разводки труб в ванной комнате.
Разводка последовательного типа
Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:
- унитаз;
- раковина;
- ванна (душевая кабина).
В наше время почти всегда подключается стиральная машина. Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.
Коллекторный тип разводки
От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.
Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.
При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.
Способы монтажа водопроводных труб
Имеется два способа монтажа труб в ванной комнате:
- открытый;
- закрытый.

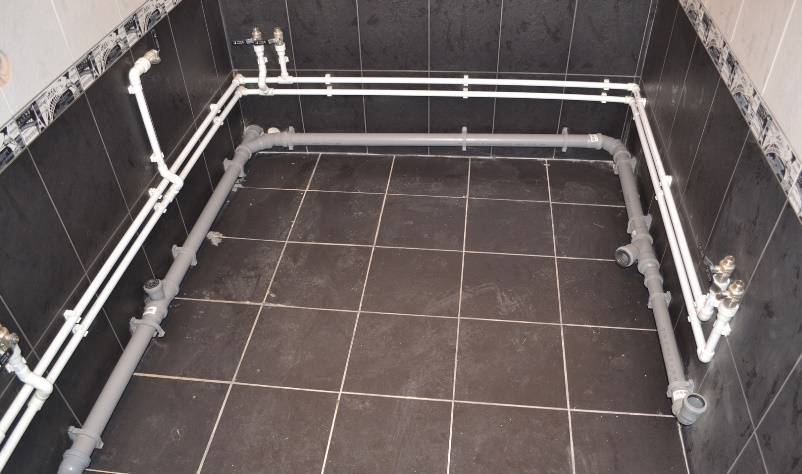

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.
Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.
Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.
Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.
Выбираем подходящий способ монтажа

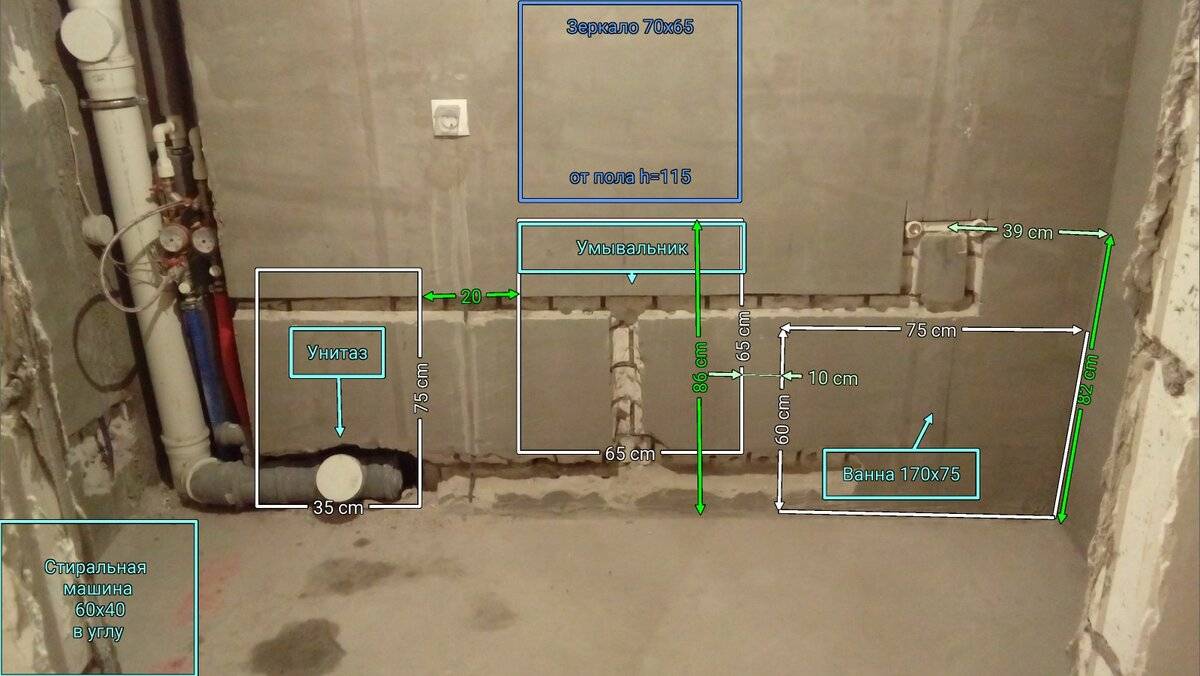

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку развести трубы можно одним из двух способов — открытым или скрытым.

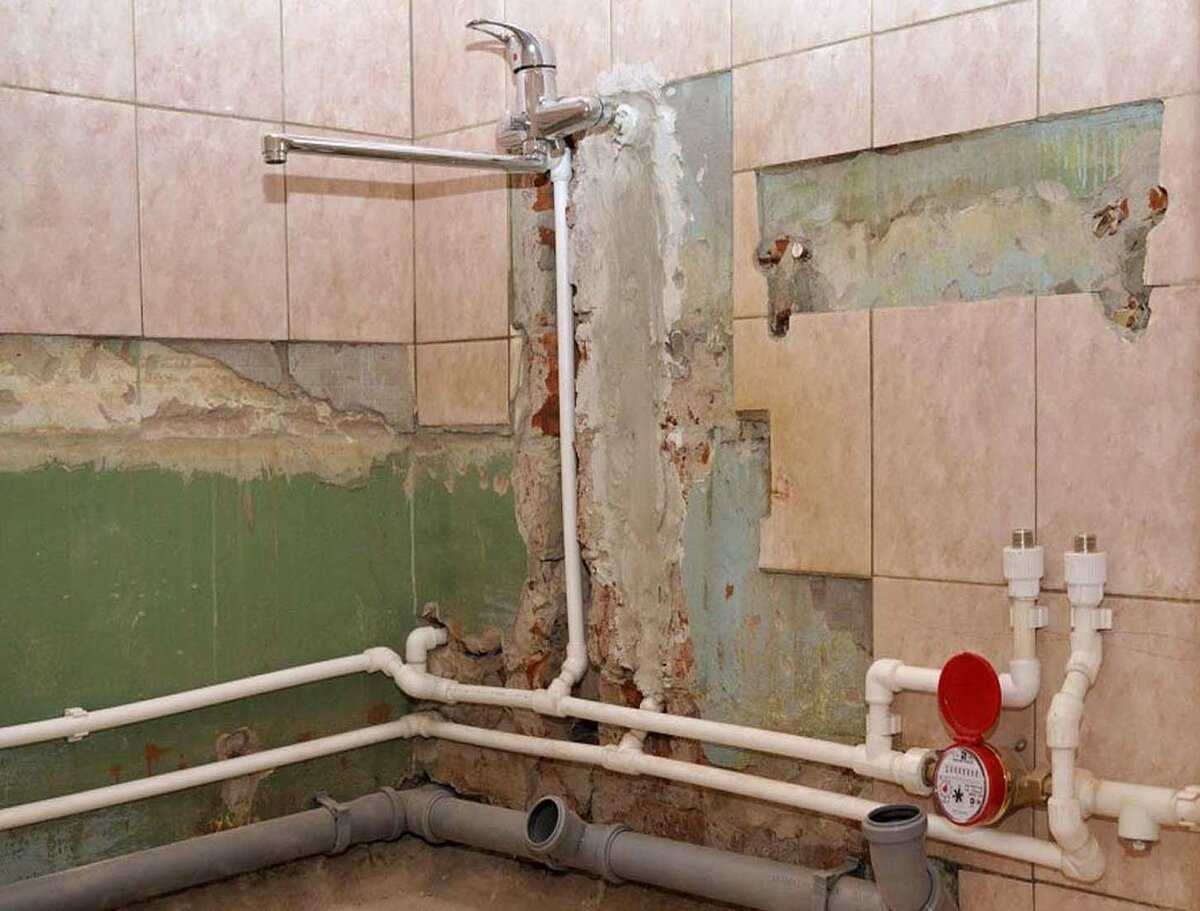

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.
Говорить об эстетичности не приходится — однозначно некрасиво

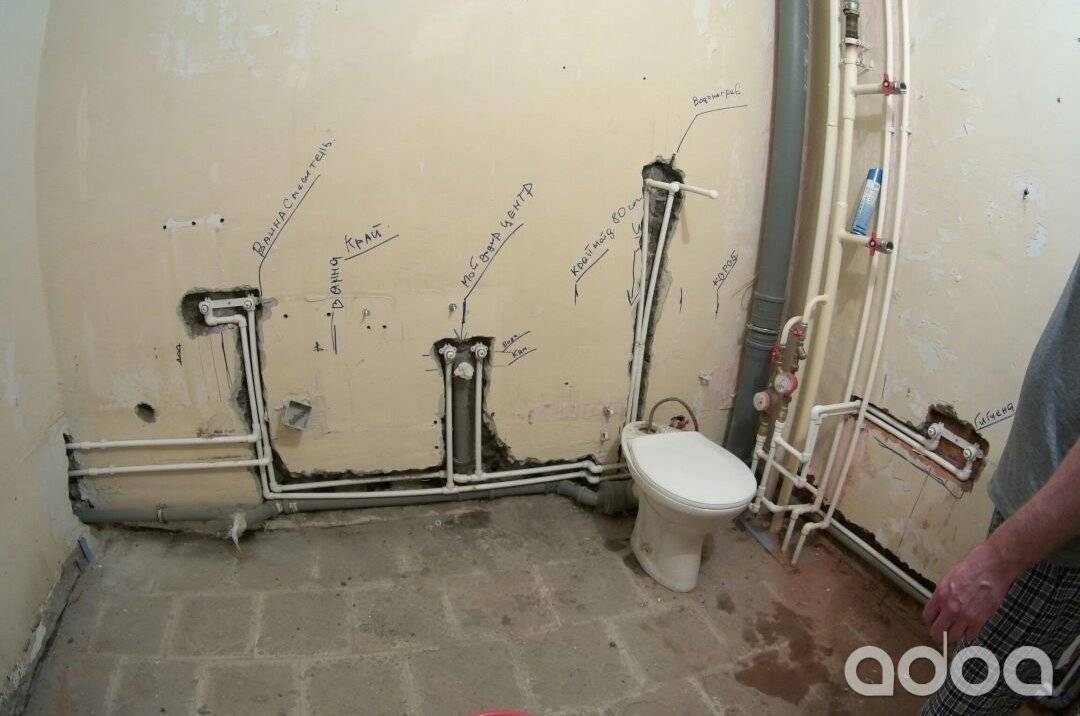

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование
Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах
По окончании отделочных работ труб не будет видно вообще
Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.
Последовательно
Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.
Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.
С коллектором
Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.
Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно
Какому бы варианту не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.
Что понадобится, кроме труб и фитингов
Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:
- Коренной кран.
- Опоры для крепления магистрали.
- Фильтрующие элементы.
- Счетчики расхода.
- Защитное устройство (УЗО) – нужно для электроприборов.
- Сантехнический шкаф для размещения оборудования – входит в комплект коллекторной разводки.
- Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.
Коренной кран – вводная запорная арматура
Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.
Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.
Изделия отличаются по устройству и принципу действия:
- клапанный коренной кран;
- шаровый;
- конусный.
Клапанный вентиль – это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.
Конусный механизм – следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.
Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.
Фильтрующие устройства
Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей – песка, ржавчины, металлической стружки и пр.
Устройства отличаются по типу чистящего элемента:
- с заменяемым картриджем;
- сетчатые;
- с наполнителем из кварцевого песка или активированного угля.
Регулирующие устройства
Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:
Клапанные механизмы для экстренного снижения давления.
- клапаны различного назначения;
- стабилизаторы давления;
- балансировочные управляющие устройства.
Стабилизаторы напора – это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.
Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.
Балансировочный клапан – тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.
Приборы учета
Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.
Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.
Аварийные устройства
Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций – беспроводные и проходные.
Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.
Прочие вспомогательные устройства сантехнического шкафа

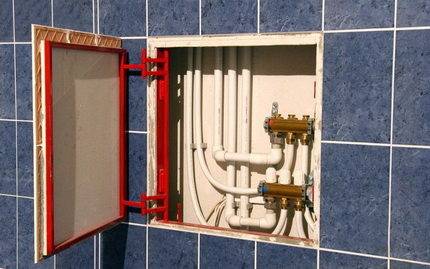

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.
Управлять водопроводом можно из технического шкафа.
Конструктивно модели отличаются по следующим признакам:
- С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
- Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).
Выбор способа и вида разводки
Правильно выполненная разводка труб в ванной
Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.
Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.
Способы монтажа: преимущества и недостатки
Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах
Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.
Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:
- Штробирование несущих стен запрещено СНиПом.
- Стыки труб, проходящих внутри стены, не допускаются.
- Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
- Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.
Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.
Виды разводки
Специалисты-сантехники различают три вида разводки трубопроводов:
- с проходными розетками;
- последовательная разводка;
- коллекторная разводка.
Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.
Последовательная разводка
Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.
Последовательная (тройниковая) разводка труб

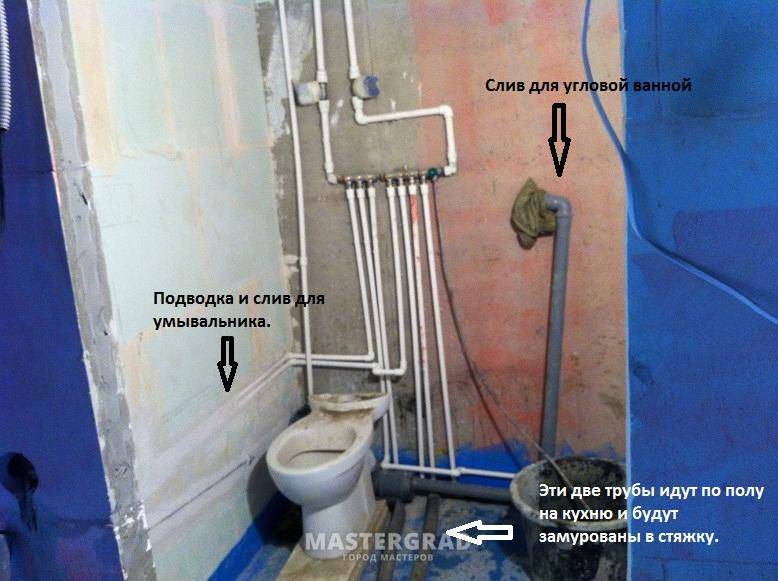

Коллекторная разводка
Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.
Параллельная (коллекторная) разводка труб в ванной
Особенности замены водопроводных труб
Важный момент при установке сантехники и замене водопроводных труб – высота раковины умывальника. Решить, какая модель будет использована, необходимо еще на начальном этапе, чтобы правильно рассчитать высоту, на которую будут выведены трубы водопровода и канализации.
Обычно производители рассчитывают высоту установки, ориентируясь на средний рост взрослого человека, который варьируется в пределах 1,60-1,80 м. Если рост большинства проживающих в квартире больше или меньше этого уровня, высоту монтажа навесного умывальника можно соответствующим образом изменить.
Затем следует внести коррективы в размеры труб, которые будут подведены для подключения раковины.
Во время монтажа экрана для ванны следует позаботиться о наличии дверцы, которая обеспечит свободный доступ к имеющимся коммуникациям
Хорошая идея при замене водопроводных труб – установка или замена фильтров, которые очищают воду, поступающую на бойлер, автоматическую стиральную машину, душевую кабину и т.п. Стоит подумать и о монтаже других приборов, например, датчиков давления в системе.
Эти небольшие устройства удобнее устанавливать или заменять именно на этапе ремонта, а не в тот момент, когда отделочные работы уже закончены. Фильтры и датчики улучшают качество воды, поступающей к бытовой технике, позволяют сделать ее работу более корректной.
В результате предусмотрительные владельцы дома реже сталкиваются с поломками, их техника работает дольше.
Счетчики, фильтры, датчики давления и прочие подобные элементы следует устанавливать на этапе замены труб, поскольку впоследствии это сделать будет сложнее
При замене водопроводных труб, когда используют новые пластиковые конструкции, следует правильно рассчитать размеры для каждого участка. Тепловое расширение водопроводных труб из ПВХ отличается от реакции на тепло металлических коммуникаций.
Если длина прямого отрезка пластиковой трубы превышает два метра, следует немного увеличить ее длину, всего на пять миллиметров. Это небольшое расстояние компенсирует расширение трубы при нагреве и ее сокращение при охлаждении.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.
Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.
Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная
Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
