Экономия средств без лишних затрат: рекуператор для частного дома

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

• Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
• Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

• Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
• Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
• Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

• низкий вес, небольшие габариты;
• высокий уровень надежности конструкции;
• длительный срок эксплуатации;
• высокая ремонтопригодность, простота технического обслуживания;
• небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция воздуха

Типы и особенности устройств, дополнительные функции. Расчет мощности по параметрам помещения. Советы по уходу.

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

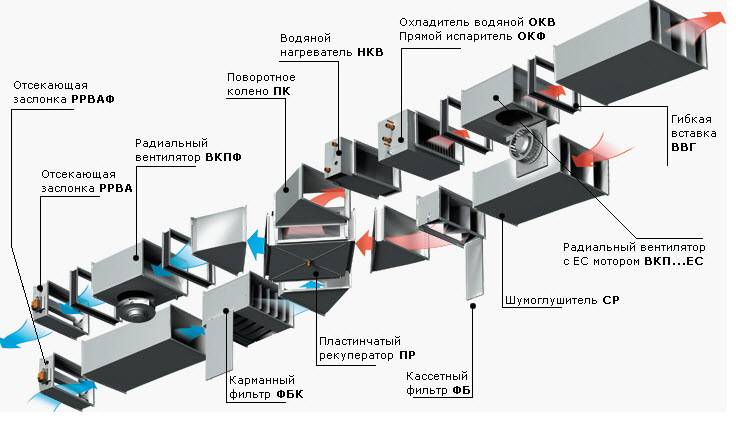

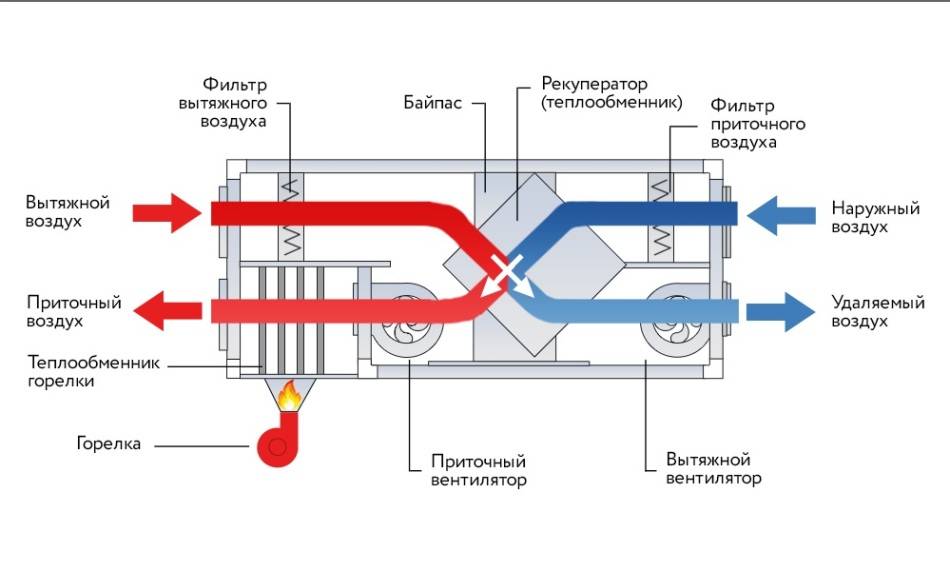

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Обратите внимание! Прежде чем приобрести роторный рекуператор, нужно учесть его повышенную мощность, что может привести к усилению сечения электропроводки помещения. Рекуператоро размещается в блоке приточно-вытяжной вентиляции. Рекуператоро размещается в блоке приточно-вытяжной вентиляции

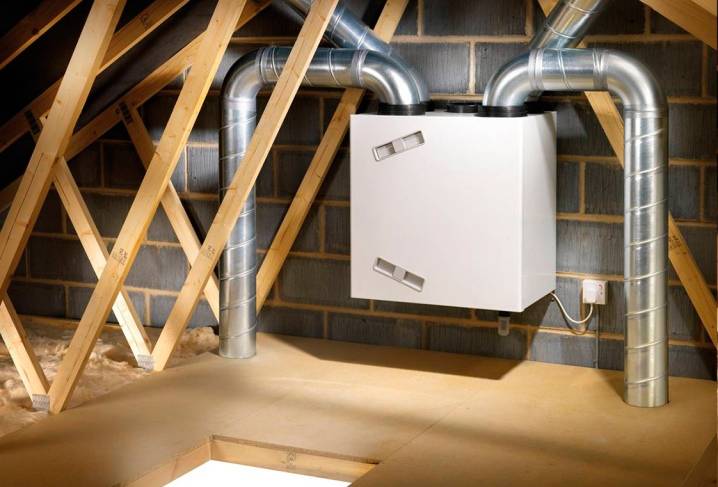

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.
  Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Виды рекуператоров для принудительной вентиляции

Рекуператоры различаются по конструкции, техническим характеристикам и материалам, используемым при изготовлении, что в конечном счёте определяет сферу использования той или иной модели и способ её монтажа. Монтаж подобных систем может быть выполнен внутри стены, снаружи или внутри квартиры (загородного дома).

Пластинчатые рекуператоры

Данный вид устройств отличается высокой эффективностью и доступной стоимостью. Основой рекуператоров данного вида является пластинчатый теплообменник, изготовленный из меди, алюминия или оцинкованной стали. Пластины закреплены жёстко, тёплый и холодный воздух не смешивается, процесс передачи тепла идёт одновременно в обоих направлениях.

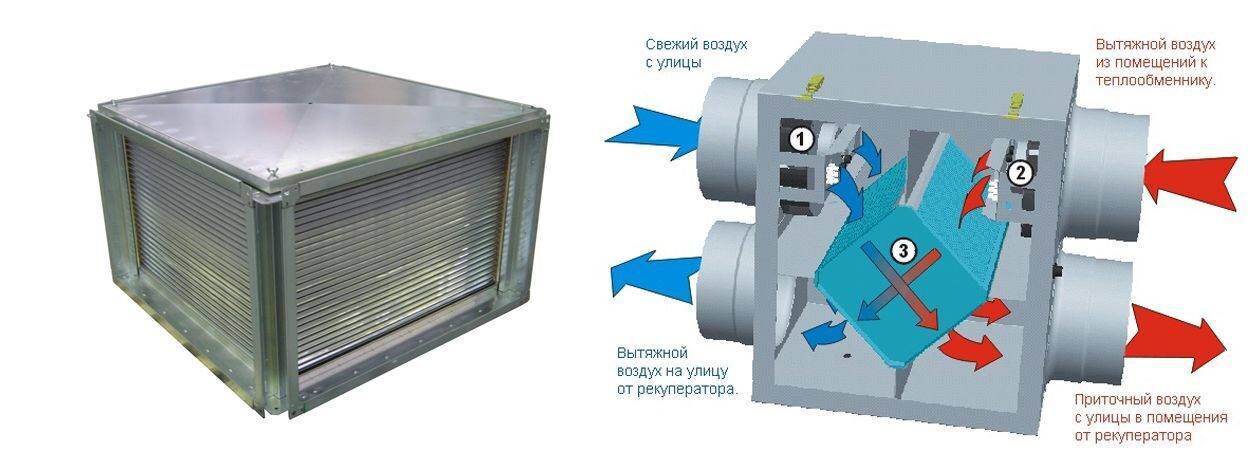

Внешний вид и направление воздушных потоков в пластинчатом рекуператоре Из недостатков данного вида устройств следует отметить образование конденсата на пластинах теплообменника при использовании в зимний период, что требует устройства его отвода или наличия системы размораживания.

Роторные модели

Основой конструкции подобных моделей является вращающийся вокруг своей оси теплообменник, изготовленный в виде ротора (роторов), оснащённого лепестками. Это открытая система, недостатком которой является возможность проникновения запахов из внешней среды во внутреннее пространство помещений. Достоинствами роторных рекуператоров являются такие показатели, как:

• низкая вероятность образования конденсата на поверхности теплообменника;
• высокая эффективность работы;
• простота обслуживания и использования.

К СВЕДЕНИЮ!

Производительность роторных моделей осуществляется посредством изменения скорости вращения теплообменника.

Схема и внешний вид роторного рекуператора

Модели с промежуточным теплоносителем

Конструкции данного вида рекуператоров предусматривают наличие двух теплообменников, по которым циркулирует вода или гликолевый раствор. Один из теплообменников располагается в вытяжном канале системы вентиляции, а второй – в приточном. Соответственно, тёплый воздух передает своё тепло теплоносителю в теплообменнике вытяжного канала, а на теплообменнике в приточном канале теплоноситель отдаёт его воздуху, поступающему извне.

К СВЕДЕНИЮ!

Температурный режим регулируется путём изменения скорости циркуляции теплоносителя.

Достоинством данного вида устройств является отсутствие контакта между воздушными потоками, исключающими возможность передачи загрязнений от одного к другому. Недостатками являются: низкая эффективность и необходимость в достаточно частом техническом обслуживании.

Схема устройства рекуператора с промежуточным теплоносителем

Прочие виды рекуператоров

Кроме выше рассмотренных видов устройств данного типа, являющихся наиболее распространёнными, существует ещё несколько:

• крышные – предназначены для внешней установки, используются в системах вентиляции на объектах промышленного назначения;
• камерные – основой конструкции является рабочая камера, разделённая заслонкой, посредством которой изменяется направление движения воздушных потоков;
• тепловые трубки – представляют собой закрытую систему трубок, заполненных фреоном и служащих теплообменником.

Схема работы камерного рекуператора Данные виды устройств обладают такими отличительными особенностями:

• для крышных моделей – высокая эффективность и стоимость;
• для камерных моделей – высокая эффективность и возможность попадания запахов и взвешенных частиц из одного вида воздушных потоков в другой;
• для тепловых трубок – низкая эффективность и невозможность проникновения загрязнений из одного воздушного потока в другой.

Схема работы моделей, работающих по принципу тепловых трубок

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Теплообменник канализационных стоков

Производители рекуператоров стоков канализации

Системы рекуперации тепла канализационной воды

Системы рекуперации тепла сточной воды – это энергоэффективная технология, которая может снизить потребление энергии водонагревателем до 50%.

Системы рекуперации тепла сточной воды улавливают потерянное тепло от горячей воды, стекающей в канализацию, и используют его для предварительного нагрева холодной воды, поступающей в ваш водонагреватель, как показано на схеме справа. В результате для нагрева воды до желаемой температуры требуется меньше энергии. Энергия экономится, если вы используете горячую воду, когда она течет в канализацию, например, во время душа. Это называется одновременным расходом потока.

На мировом рынке имеется множество установок возврата тепла из канализационной воды , и их стоимость  варьируется в зависимости от размеров и выбранной модели. Большинство из них имеют стоимость менее 1000 долларов.

Все  компании производители рекуператоров уверенны в эффективности своей продукции, Вы можете окупить стоимость системы возврата тепла из сточной воды всего за два года эксплуатации в зависимости от типа энергии и затрат на энергоноситель в вашем районе и от того, сколько горячей воды потребляется.

Независимо от срока окупаемости это отличный способ сэкономить электроэнергию или газ в здании, а пассивная работа теплообменника «установил и забыл» делает систему рекуперации необходимым прибором для большинства людей.

С многими производителями рекуператоров сточной воды Вы можете познакомится у нас на сайте, в разделе верхнего меню  “АЛЬТЕРНАТИВНЫЕ РЕКУПЕРАТОРЫ”

Как установить?

Типовая схема монтажа рекуператора подразумевает расстояние как минимум 0,15 м от потолка. Поднимать устройство выше не рекомендуется, а вот поставить его главный внутренний блок у самого пола вполне допустимо. Процесс работы состоит из таких этапов:

• сверление отверстия;
• крепление необходимого блока;
• герметизация свободного пространства;
• прикрепление решеток;
• подключение электропроводки;
• тестирование работоспособности устройства и коммуникаций вокруг него.

Монтируя рекуперационную установку в стену, надо делать отверстие со скосом 3 градуса кнаружи. Патрубок извне ставят, делая выступ от внешней плоскости на 1,5 см. Для заполнения промежутка используют пену или специальный уплотняющий состав

Важно: ставить рекуператор можно только при отключенном электропитании. Воздушные фильтры рекомендуется ставить с обеих сторон воздушной магистрали

Лучше определять его «с запасом» 15-20%, отталкиваясь от метеорологических данных. При установке сразу следует думать об удобстве отладки и сервисных работ. Легко доступны должны быть как сами блоки рекуператора, так и вентили, другие управляющие элементы и воздуховоды. Если это не учтено, иногда приходится проводить обслуживание с помощью промышленных альпинистов.

Не следует чрезмерно сближать входной и выходной каналы. Максимально упростить обслуживание помогает монтаж устройства около окон или хотя бы там, где удобно поставить лестницу. Чтобы компенсировать частично ветровое давление, необходимо отказаться от монтажа вентиляционной техники на внутренних углах построек. Нельзя выставлять рекуператор около наружного блока кондиционера. Диаметр отверстия подбирают с учетом материала стены.

Для алмазного бурения придется использовать аппараты с гидросъемным кольцом и высококлассным строительным пылесосом. Непременно стоит уточнять перед работой все внутренние коммуникации. Полезно также учитывать несущую способность стены. Вентиляционный канал прикрывают козырьком, который задержит пыль, осадки, насекомых и мелких пернатых. Подключение рекуператора к скрытой проводке или к стандартной розетке на 220 В зависит только от личного удобства.

Придется использовать пружинные клапаны с электрическими приводами на отводных воздуховодах. Получать уличный воздух удобно через канал, проделанный во фронтоне. Длина линии может составлять 6 м, делать более длинную магистраль непрактично.

Фильтры советуют монтировать как можно ближе к самой установке. Целесообразно делать проход в северном фронтоне, чтобы в жару меньше поступало знойного воздуха. Но полезно учитывать и розу ветров — со стороны господствующего ветра будет больше задувать пыли. Воздуховод делают под уклоном, если планируется периодически останавливать аппарат, для непрерывно работающих рекуператоров правильнее использовать прямой канал.

Вентиляторы ставят на выход из приточной трубы и на выход из вытяжки. Если аппарат рассчитан на эксплуатацию при плюсовой температуре, поставить его на холодном чердаке все равно можно. Придется только создать вентилирующую камеру с полноценным удержанием тепла. Рассчитывать на один только греющий кабель по корпусу не стоит. Обязательно утепляют воздуховоды по всей длине.

Нужно ли ставить кондиционер если поставить рекуператор?

Рекуператоры все больше и больше входят в нашу жизнь, наравне с таким распространенным оборудованием как кондиционер.

И все чаще возникает данный вопрос.

Отвечаем

Хоть рекуператор и помогает поддерживать прохладу в квартире, он не исключает установку кондиционера.

Кондиционер — охлаждает воздух в квартире.

Рекуператор — вентилирует воздух в квартире и поддерживает прохладу.

Рекуператоры можно и даже нужно использовать совместно с кондиционерами.

Особенности рекуперативной системы вентиляции

Пластиковые окна, которыми оборудуются сейчас практически все квартиры, способны значительно уменьшить потери тепла. Но, вместе с тем, они также являются причиной застоя воздуха внутри помещений. Являясь полностью герметичными, такие окна нарушают природный воздухообмен, который необходим для поддержания нормального самочувствия человека.

Вдыхая влажный и разреженный воздух, насыщенный, к тому же, вредными испарениями, человек никак не улучшает свое здоровье. Повышенная утомляемость, бессонница, нервозность #8212; лишь некоторые из возможных последствий такого состояния. Выходом может явиться регулярное проветривание помещений. Однако при этом теряется много тепла. Получается, что происходит обогрев улицы. А вот обеспечить одновременно и вентиляцию, и сохранение тепла поможет вентиляция с рекуперацией тепла.

Таким же действием обладает и кондиционер. Но, по сравнению с ним рекуператор является более экономичным, ведь для его питания необходимо всего 10-15 Вт энергии в час. При этом он подает в помещение свежий воздух, удаляет из воздуха излишнюю влагу, но сохраняет в помещении тепло. Это зимой. А летом происходит обратный процесс, препятствующий прохождению в дом жары с улицы.

Что дает вентиляция квартиры с рекуперацией

Перечислим основные преимущества, которые получают пользователи приточно-вытяжной вентиляции с рекуператором:

• Рекуператор обладает небольшими размерами, что позволяет размещать его в любом подходящем месте на наружной стене. Он не испортит дизайна комнаты.
• Монтаж прибора осуществляется очень быстро, с небольшим образованием пыли.
• Рекуперативная система вентиляции не требует установки воздуховодов.
• Обеспечивается полноценная вентиляция помещения с удалением излишков влаги.
• Затраты на отопление понижаются где-то на 25-30 %.
• Встроенные в систему фильтры обеспечивают чистоту входящего воздуха.
• Расход электроэнергии минимален. Необходимо лишь обеспечить работу приточно-вытяжных вентиляторов.
• Практически бесшумная работа рекуператора не создает никаких неудобств жильцам.
• Систему вентиляции можно включать по мере необходимости. Ей не обязательно постоянно находиться в работе.
• Ремонт системы практически не требуется, так как поломаться могут лишь вентиляторы.

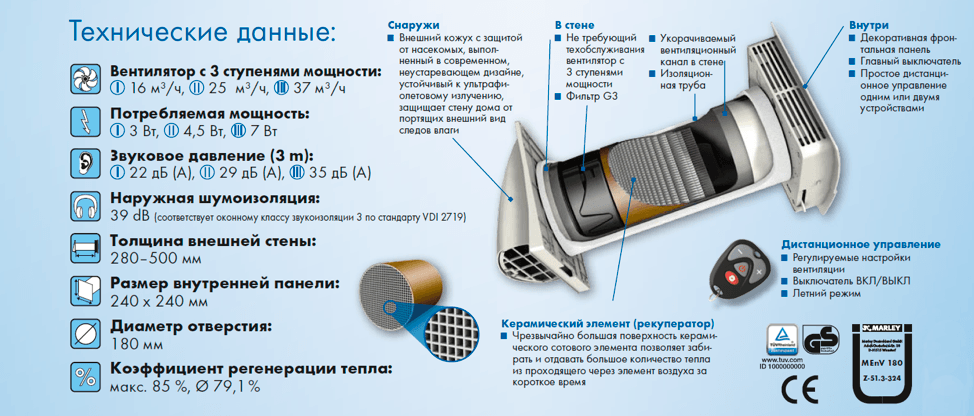

Как устроен рекуператор

Конструктивно рекуператор является прибором, имеющим внутри двухстенный теплообменник. При прохождении через него двух потоков воздуха происходит обмен тепловой энергией между потоками. В результате этого процесса холодный уличный воздух согревается, а выводимый из помещения воздух свое тепло передает холодному воздуху. Получается, что тепло большей частью остается в помещении.

Помимо этого происходит удаление влаги из выходящего воздуха. Влага конденсируется на стенках теплообменной камеры.

Подсчитано, что приточно вытяжная вентиляция с рекуперацией способна предотвратить потерю 70 % тепла из помещения. КПД рекуператора составляет около 60 %.

Рекуператоры могут иметь различную конструкцию, обладая различной мощностью.

Как работает вентиляция с рекуперацией

Прибор, обеспечивающий работу системы, устанавливается на наружной стене здания. Он имеет 2 вентилятора #8212; приточный и вытяжной. При включении прибора в работу работают одновременно 2 вентилятора.

Рекуперативная вентиляция происходит следующим образом. Вытяжной вентилятор забирает из комнаты загрязненный теплый воздух. Проходя через регенератор, воздух нагревает стенку теплообменника. Второй вентилятор обеспечивает приток воздуха с улицы. Холодный воздух, проходя через нагретый теплообменник, также нагревается и поступает в помещение.

Поскольку расход и поступление воздуха одинаковы, то в помещении поддерживается постоянное давление. Это не сказывается на самочувствии людей. Желательно, чтобы система вентиляции с рекуперацией была установлена во всех комнатах, так как наилучший результат прибор обеспечивает лишь в отдельно взятом помещении.

В некоторых приборах может находиться всего один вентилятор. В этом случае работа системы несколько отличается. Первоначально воздух вытягивается из помещения, нагревая теплообменник. Затем, ориентировочно через минуту, реле переключает направление вращения вентилятора на противоположное. Происходит забор холодного уличного воздуха, который нагревается от стенок теплообменника. В помещение попадает уже прогретый воздух. Затем вентилятор снова меняет направление вращения. Такой чередующийся цикл повторяется постоянно.

Уход за устройством несложен. Блок вынимается без усилий, после чего рекуператор промывается водой, просушивается, а затем устанавливается на прежнее место.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Обзор самых популярных рекуператоров

Подходить к выбору устройства приточно-вытяжной вентиляции нужно серьезно. Для маленькой квартиры нужно брать рекуператор небольших габаритов, низкой потребляемой мощности и с минимальным уровнем издаваемого шума. В складских помещениях чаще используются крышные устройства, которые потребляют много электроэнергии, и могут быть очень шумными, но обладают большой вытягиваемой силой.

Рекуператор ПРАНА

Недорогим и эффективным методом вывести из квартиры отработанный воздух, и наполнить ее свежим является установка рекуператора Прана. Производитель использовал систему медных теплообменников, которые быстро прогревается, и передают тепло в холодные потоки воздушных масс. В рабочем модуле нет фильтров, поскольку материал теплообменника обладает обеззараживающими свойствами. Воздуховоды короткие и прямоточные, поэтому удается полностью сохранить ионный состав воздушной массы.

Состав монтажного комплекта рекуператора ПРАНА

Потребляемая мощность рекуператоров Прана составляет не больше 30 Вт/час. Диаметр устройств составляет от 15 см, поэтому их можно без проблем вмонтировать в стену даже самых маленьких квартир. Для управления используется дистанционный пульт.

Главные преимущества рекуператоров Прана:

• лучшее соотношение цена-качество;
• высокая производительность;
• экономичность;
• простота монтажа и эксплуатации;
• компактность.

Ассортимент Прана представлен большим количеством моделей, которые разнятся по цене, функциональности и техническим характеристикам.

Рекуператор MARLEY

Немецкая техника всегда славится высоким качеством. Рекуператоры Marley от немецкого концерна — не являются исключением. Продукция компании знаменита малой потребляемой мощностью от 3.5 до 8 Ватт. При этом КПД устройств может быть до 85%. Аккумулятор для сбережения тепла керамический. Мощность рекуператоров регулируется по 3 ступеням: 15, 25 и 440 м3/ч. Уровень шума оборудования минимальный, поскольку вентилятор расположен с внешней стороны и оснащен системой подшипников.

Рекуператор MARLEY очень экономичный в использовании электронергии

Для монтажа в стене необходимо проделать отверстие диаметром 18 см. Благодаря простоте монтажа рекуператор удобен в сервисе. Управление проводится с помощью дистанционного пульта.

Конденсат из влажного вытяжного потока воздуха образуется непосредственно в корпусе, и выходит с прогретым уличным воздухом в случае изменения направления подачи. Такая технология помогает избежать чрезмерно сухого воздуха в квартире.

Рекомендация: Для получения максимального эффекта, можно установить два, синхронно работающих, устройства Marley в одной комнате. Один рекуператор отводит воздух из помещения, другой обеспечивает приток воздуха с улицы, меняя направление каждые 70 сек.
