Устройство и принцип действия
Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.
Рис. 1. Устройство микроволновки
Обозначения:
- Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
- Вращающийся поддон, на который устанавливается диэлектрическая посуда.
- Сепаратор, снабженный роликами, приводящий в движение поддон.
- Привод, вращающий сепаратор.
- Лампа подсветки, включается в зависимости от режима работы.
- Вентиляция (как правило, принудительная).
- Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
- Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
- Высоковольтный диод.
- Конденсатор.
- Трансформатор цепи питания волновода и схемы управления.
- Блок управления.
Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.
Типовая схема цепи питания магнетрона
Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.
Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.
Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.
Признаки поломки СВЧ-печи
Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:
- Перегорание предохранителей;
- Неисправность магнетрона;
- Прогорание слюдяной пластины.
При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.
Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

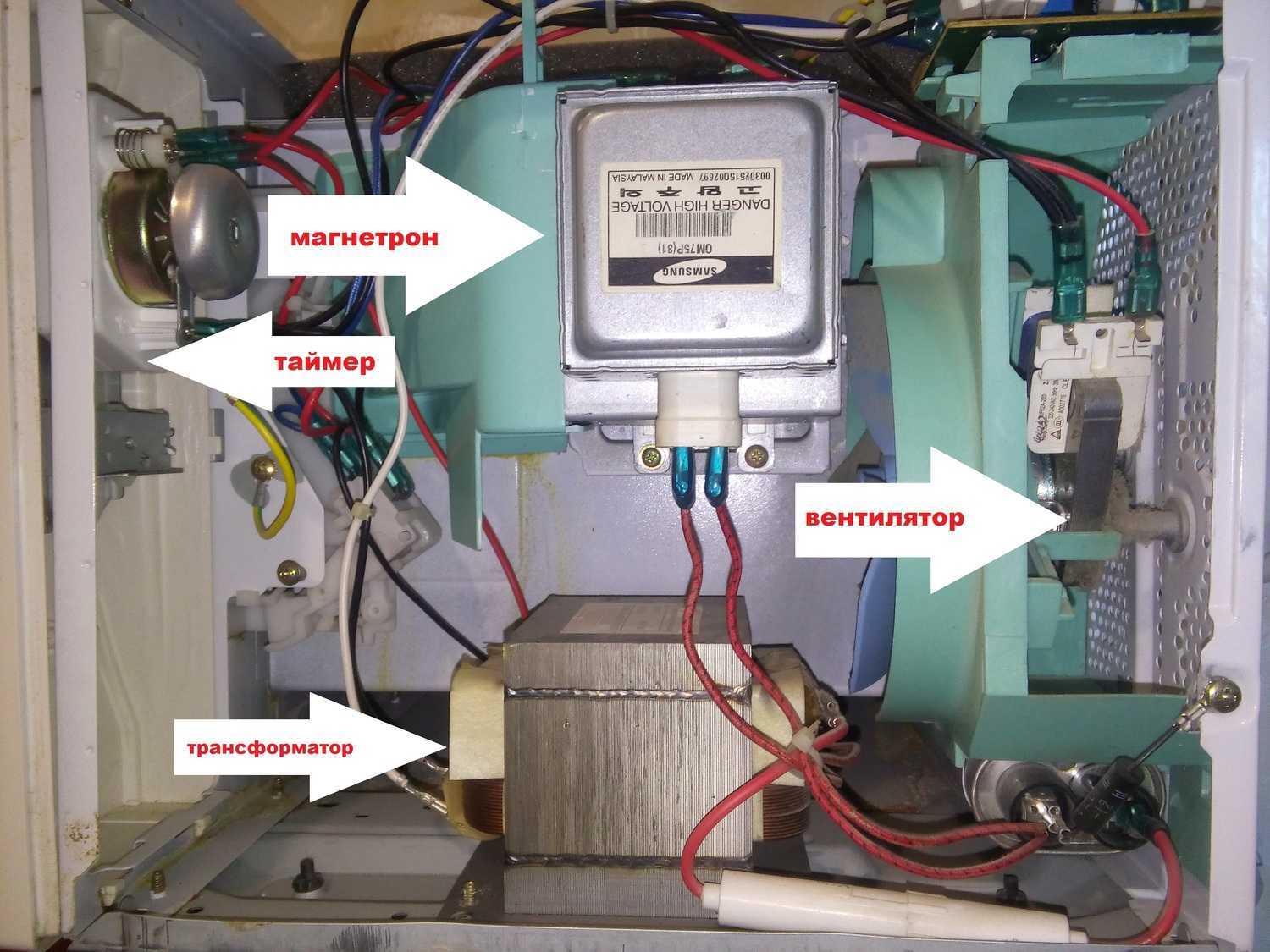

А расположение элементов микроволновки видно по этому рисунку:
Основные детали печи
Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:
- корпус;
- камера для приготовления пищи;
- магнетрон;
- волновод;
- блок управления.
Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.
Как не допустить поломки микроволновой печи
Чтобы устройство долго служило без поломок, нужно знать определенные правила обращения с ним.
Использование металлической посуды
Посуду из металла или с железными деталями нельзя греть в СВЧ по двум причинам.
Микроволны отражаются от металла, поэтому еда будет разогреваться намного хуже, чем, например, в стекле.
Более серьезный повод отказаться от такой посуды – металл вызывает статические разряды, от которых печь будет искрить и быстро выйдет из строя.
Исключение составляет эмалированная металлическая посуда, в которой нет блестящих элементов.
Также можно пользоваться алюминиевой фольгой при запекании (но только несколько полосок) или шпажками
Важно, чтобы объем еды был намного больше, чем объем металла
Работа в холостом режиме
Никогда не стоит включать пустую СВЧ-печь. Помимо бесцельной траты электроэнергии, это может стать причиной поломки микроволновки, ведь, если она не греет еду, то происходит следующее. Поток микроволн отскакивает от внутренней поверхности устройства и уходит через волновод обратно в излучающий их магнетрон.
С одного раза, может быть, ничего и не будет, но рано или поздно такие манипуляции обязательно сломают магнетрон. Если СВЧ работает, но не греет, причина может быть именно в этом.
Износ запчастей
Считается, что СВЧ-печь “живет” в среднем 5-7 лет, хотя этот срок может быть и намного дольше, все зависит от качества изделия и способов его эксплуатации. Чтобы продлить время службы печи, нужно хорошо за ней ухаживать. В первую очередь это касается чистоты: устройство нужно своевременно протирать как внутри, так и снаружи.
Тем не менее, даже при идеальном уходе со временем детали изнашиваются. Очень сильно на это влияют перепады электричества.
Часто ломаются дверные петли, слюдяные пластины. Внутренние элементы могут страдать от попадания влаги или моющих средств.
При некоторых неполадках микроволновой печи доступен ремонт своими руками, если не греет СВЧ или же микроволновая печь сильно гудит. Но в многих ситуациях лучше доверить дело профессионалу.
Разогрев сырых яиц и жидкостей в закрытых контейнерах
У этих двух процессов одна и та же проблема – пар скапливается в скорлупе или контейнере, ему некуда выйти. В результате это приводит к взрыву, последствия которого могут быть непредсказуемыми.
А вот яйца без скорлупы в СВЧ вполне приемлемо запекать или жарить. Также можно разогревать в контейнерах пищу, но не жидкость. Продаются даже специальная пластиковая посуда для СВЧ.
Бытовая техника верно помогает человеку в домашних делах, но и он в ответ должен осуществлять за ней должный уход
Если вы заметили неисправность в своем кухонном устройстве, то можете попробовать устранить ее сами, соблюдая осторожность, или же обратиться к грамотному специалисту
Основные неисправности микроволновых печей
Микроволновка не включается
Причин не включения СВЧ печи может быть несколько:
- Сетевой провод неисправен. Возможно, он перебит или отошли контакты провода от платы управления. Устранить неисправность можно спаяв контакты, а если причина в шнуре – заменой его.
- Перегорел высоковольтный предохранитель. Требуется его замена.
- Сломан микропереключатель блокировки двери. Требуется его замена или восстановление контактов.
- Не работает термореле. Здесь требуется разобраться, либо термореле перегорело и нужно его заменить, либо возникли неисправности в системе охлаждения камеры печи. Грамотный мастер сможет разобраться в проблеме.
- Плата управления вышла из строя. Частые причины такой неисправности заключаются в скачках напряжения. На плате чаще всего выходит из строя понижающий трансформатор, реже ломаются различные радиоэлементы питающей цепи.
Не крутится тарелка
Тарелка плохо вращается или не крутится совсем по причине неисправности двигателя, вращающего поддон. Чаще всего двигатель ломается из-за налипания на вал капель воды, жира и частичек пищи. Это приводит к затруднению вращения вала, увеличению нагрузки на катушку и ее перегорания. При возникновении затруднений вращения, вал можно аккуратно очистить от грязи. Перегорание катушки требует ее замены.
Другой причиной может быть нарушение целостности электрической цепи.
Микроволновка не греет
- Перегорел предохранитель. Требуется его замена.
- Поломка магнетрона. Причинами таких поломок могут быть перепады напряжения в сети, короткое замыкание, неисправность конденсатора, а также износ элемента. Разобраться с причинами неисправности магнетрона может квалифицированный мастер.
- Напряжение в сети ниже 220V.
Искрение и треск в камере микроволновки
Такие признаки говорят о том, что перегорела слюдяная платина. Причиной этого является разогревание продуктов в открытой посуде. Это приводит к испарению жидкости и жира с поверхности блюда и оседанию их на пластине. Также слюда может перегореть, если в камере будет находиться любой, даже незначительный металлический предмет. Или чрезмерное намокание пластины при уборке.
Работа микроволновой печи, сопровождается громким звуком
При длительной работе на максимальном режиме может выйти из строя магнетрон. Так же может возникнуть замыкание в одной из обмоток высоковольтного трансформатора, что тоже приводит к усилению звука. Неисправность вентилятора также проявляется усиление звука и шума.
Не работают кнопки сенсорной панели
В процессе эксплуатации контакты на кнопках нарушаются. Требуется их восстановление, или полная замена кнопки, или сенсорной панели. Также отсутствие ответа на нажатие кнопки может свидетельствовать о нарушении работы блока управления.
Не горит лампочка в камере печи
Лампочка камеры включается при открытии дверцы и в процессе работы микроволновки. Отсутствие подсветки говорит о том, что лампочка выработала свой ресурс и перегорела. Требуется ее замена. Реже лампочка не горит из-за неисправностей проводки.
Причины поломки
Чтобы понять, почему микроволновка работает, но не греет, необходимо с точностью определить причину, спровоцировавшую данную поломку. Это поможет упростить процесс ремонта, чтобы не допустить более серьезных проблем с девайсом.
Чтобы точно определить причину, почему не греет микроволновка, необходимо проделать следующие манипуляции. Первым делом рекомендуется проверить проводку. Все провода должны быть сухими и чистыми, без следов горения. Если же проводка имеет почерневший или поплавившийся внешний вид, то ее необходимо заменить или зачистить. Достаточно часто бытовые приборы, особенно кухонные, не работают в результате окисления контактов.
Второе, что необходимо сделать – это проверить напряжение. Эту процедуру можно проделать с помощью прибора под названием вольтметр. Даже минимальное отклонение от норм может спровоцировать неисправность СВЧ печи. Причем поломка может быть не в самой микроволновке, и в случае маленького напряжения необходимо приобрести блок бесперебойного питания, который позволит исправить сложившуюся ситуацию.
После этого следует проверить исправность выключателя двери. Для этого необходимо использовать омметр
Важно перед этим обесточить бытовой прибор. Проведите также осмотр исправности удвоителей, электромагнитной лампы
Обратите внимание на первичную обмотку трансформатора и магнетрон
СВЧ печь может не разогревать пищу по таким распространенным причинам:
- недостаточное напряжение электросети;
- неисправность миниатюрного выключателя двери микроволновой печи;
- неисправность сетевого плавкого предохранителя, который имеет свойство перегорать;
- может прийти в непригодность высоковольтный предохранитель в кожухе;
- неисправность работы плавного предохранителя на трансформаторе, удвоителя – диода или конденсатора;
- отсутствие подачи напряжения на панель управления из-за поломки трансформатора;
- поломка проходного конденсатора;
- отсутствие функциональности электромагнитной лампы – магнетрона.
Если же вы никогда не имели дела с бытовой техникой и электроникой, то лучше сразу же обратиться за помощью к профессионалам, так как самостоятельный ремонт может привести к полной неисправности микроволновой печи.
Устройство микроволновой печи
Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
СВЧ или микроволновая печь, микроволновка — это все об одном устройстве
Питание магнетрона
Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.
Основные рабочие узлы микроволновки
Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.
Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.
Блокировка дверок
Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.
Основные функциональные элементы
Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.
Подвижный столик
Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.
Микроволновка не греет. Одна из причин — не крутится столик
Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.
Вид сзади при снятой крышке
Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.

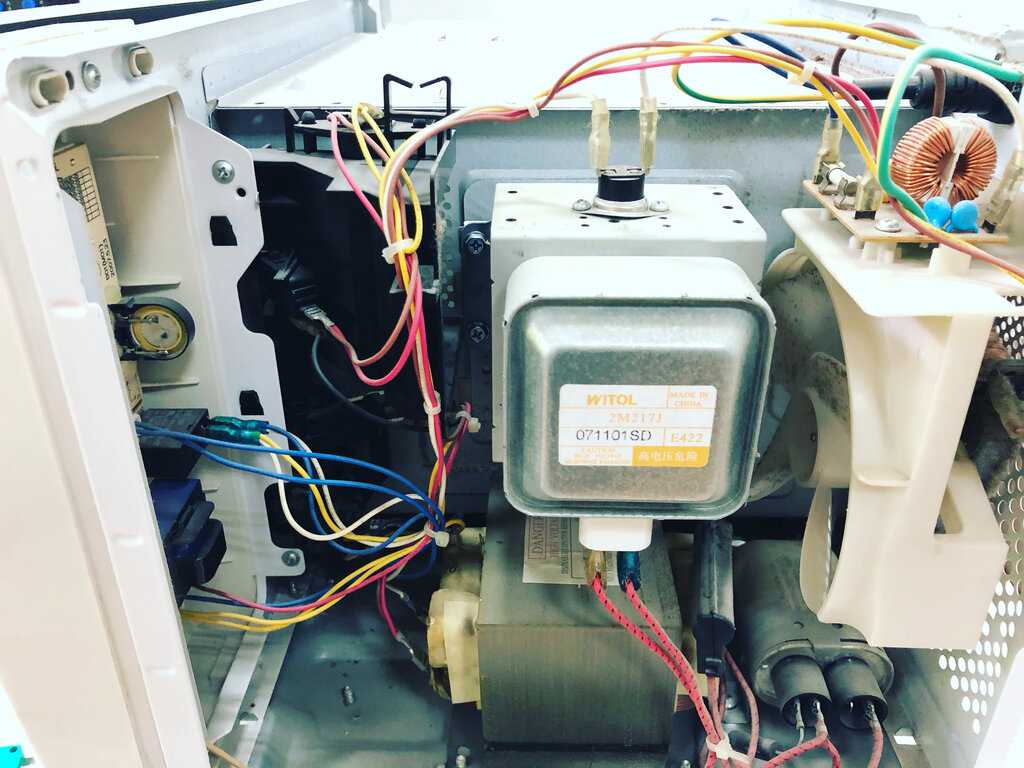

Тыльная сторона микроволновки
Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.
СВЧ-печь без поддона
Микроволновка — сложная бытовая техника, продукт инновационных технологий. Тем более обидно, когда вы лишаетесь ее из-за такой мелочи, как крутящейся тарелки. Оказывается, этой проблемы можно заранее избежать, если купить аппарат без вращающегося механизма.
Инверторная печка — наиболее совершенный представитель микроволновок. Ее главное отличие — инверторное регулирование магнетроном. Одно из преимуществ таких СВЧ-печек — отсутствие поворотного стола:
- Нет движущихся частей — меньше поломок.
- Магнетрон расположен снизу, а не сбоку — рациональнее используется объем. Увеличивается вместительность камеры. Готовка и разморозка ускоряются.
- Упрощается уход и повышается надежность.
- Можно готовить одновременно несколько блюд в разной посуде.
Прежде чем решиться на самостоятельный ремонт СВЧ-печки, оцените свои возможности. Однозначно не стоит разбирать аппарат, находящийся на гарантии. Прежде чем обращаться в сервис или к мастеру, обязательно проверьте — нет ли помех, препятствующих вращению поддона. Устраняя неисправности, старайтесь не усугубить проблему.
Ознакомьтесь с полезными видео, которые помогут вам самостоятельно устранить поломку:
https://youtube.com/watch?v=Ga8xtgjTDUM.
Определение и устранение неисправности
Когда микроволновка включается, но еду почему-то не греет, то это может быть связано с неисправностями высоковольтной цепи или магнетрона. Но перед проверкой этих элементов, необходимо внимательно осмотреть саму рабочую камеру. В ней не должно быть каких-либо загрязнений, прожженных отверстий, стертой эмали. В левой стенке камеры расположено специальное окошко, закрытое пластинкой из прозрачного диэлектрика. Эту пластинку надо снять и внимательно осмотреть.
Сначала пластину следует очистить от загрязнений с помощью спирта, а потом убедиться, что на ней отсутствуют сквозные прожженные отверстия или потемнения от воздействия электрических разрядов. В противном случае пластину необходимо заменить. Кроме того, такие дефекты свидетельствуют о том, что микроволновка запускалась без нагрузки или с металлическими предметами внутри камеры.
Магнетрон является одним из основных элементов микроволновой печи. Он представляет собой очень мощную лампу, которая генерирует электромагнитные волны определенной частоты. В высоковольтной цепи магнетрона есть целый ряд очень важных элементов. Это трансформатор, высоковольтные диод и конденсатор, предохранительный диод, который при возникновении нештатной ситуации сгорает.
Предохранительный диод располагается возле трансформатора в специальном контейнере.
О его состоянии можно легко узнать по внешнему виду. Сгоревший элемент обязательно надо поменять на точно такой же с аналогичными показателями.
Высоковольтный трансформатор проверяют только при отключенной нагрузке и первичной обмотке. Чтобы отключить трансформатор, надо пассатижами снять клеммы. Первичная обмотка должна иметь сопротивление около 1,5 Ома, вторичная – 110-120 Ом, а вторичная обмотка накала – менее 0,1 Ома. Если ни одна из обмоток не прозванивается, то трансформатор подлежит замене.
Магнетрон подключается к трансформатору с помощью разъема. Отсоединив клемму, следует проверить сопротивление между корпусом и клеммами. Если сопротивление отсутствует, то это означает, что проходные конденсаторы в фильтре пробиты. В этом случае надо поменять или конденсаторы, или сам фильтр.
Сняв магнетрон с его штатного места, можно проверить состояние колпачка антенны. Если колпачок поврежден, то его следует заменить. Заодно можно проверить и состояние изолятора магнетрона. При наличии пробоев в корпусе или в антенне их необходимо заменить, но если микроволновка эксплуатировалась довольно долго, это может быть невыгодно экономически.
Если микроволновка после всех проведенных мероприятий все еще не работает, то следует проверить систему блокировки. Сначала проверяют плотность прилегания дверцы печи и надежность ее запирания. Для этого используют лист писчей бумаги. Лист бумаги при закрытой дверке должен прижиматься по всему ее периметру так, чтобы его невозможно было вытащить.
Если же при закрытой дверке лист бумаги можно подсунуть под нее, то дверка требует регулировки. Регулировку производят со стороны замка и петель. Надо добиться плотного и полного прилегания. В противном случае СВЧ излучение будет выходить за пределы рабочей камеры.
Необходимо также проверить микропереключатели. Их прозванивают тестером в закрытом и открытом состояниях. При неисправности хотя бы одного надо заменить все, поскольку все они имеют примерно одинаковый износ. Если при проверке высоковольтной части и цепи питания микроволновой печи не выявлено никаких неисправностей, следует продиагностировать блок управления.
Защита микроволновки от поломок
Чтобы печь СВЧ не ломалась, придерживайтесь простых рекомендаций:
- не грейте еду дольше, чем того требует инструкция;
- плотно закрывайте дверцу при разогреве;
- не используйте металлическую посуду;
- прокалывайте кожицу овощей, фруктов, оболочку сосисок;
- не разогревайте еду в плотно закрытой посуде;
- убедитесь, что вентиляционные отверстия сзади ничем не закрыты;
- не готовьте в микроволновке супы и борщи – создается избыточное количество влаги;
- разместите печь подальше от других источников тепла;
- проложите сетевой шнур так, чтобы он не касался верхней части корпуса печи СВЧ;
- не включайте микроволновку с пустой камерой;
- запрещена стерилизация пустых банок.
Правила безопасности
Самая распространенная причина поломки — неправильная эксплуатация прибора или небрежное отношение. Также устройства ломаются из-за заводских дефектов, но обычно на них еще действует гарантия, поэтому их разбирать не стоит, а нужно просто отнести в сервисный центр, где бесплатно починят или заменят аналогичной.
Перед тем как проводить ремонт СВЧ-печей, стоит ознакомиться с правилами безопасности:
- нельзя запускать магнетрон с открытой дверцей, в случае, если неисправна камера или волновод;
- категорически запрещено производить подключение магнетрона, если он находится не на своем месте — это может быть опасно как для здоровья, так и для жизни в целом;
- также недопустим запуск при неисправном вентиляторе, так как в этом случае может произойти поломка самого магнетрона;
- прежде чем приступать к ремонтным работам, необходимо обесточить устройство, а также удостовериться, что высоковольтный конденсатор находится в разряженном состоянии;
- при замене деталей стоит приобретать только аналогичные конструкции;
- после произведенных работ необходимо тщательно осмотреть устройство: проверить волновод на наличие посторонних предметов;
- не рекомендуется использовать прибор без содержимого, а также помещать в него металлическую посуду;
- лучше всего во время ремонта делать фотоснимки, притом делать кадры на каждом этапе. В таком случае не придется вспоминать, куда именно устанавливается каждая демонтированная деталь.
Как выявить причину поломки
Иногда найти место обрыва электрической цепи можно, поэтапно осмотрев устройство. В других случаях идентифицировать причину поломки получится только при помощи мультиметра.
Визуальный осмотр
Начните с замера напряжения в розетке. Если вольтметра нет под рукой, включите в эту же розетку другую мощную бытовую технику, например, стиральную машину. У нее ТЭН с мощностью 1900-2100 Вт, поэтому при слабом напряжении сработает блокировка. Если сетевого провода до машинки-автомат не хватает, воспользуйтесь удлинителем.
Осмотрите вилку и шнур на предмет преломления. Обычно провод ломается сразу за вилкой в месте сгиба. Для дальнейшего осмотра понадобится разобрать корпус микроволновки. Это сделать несложно – раскрутите болты на боковой и задней стенках, снимите металлический кожух.
Под кожухом печи СВЧ может быть от 1 до 3 предохранителей:
- Первый имеется во всех моделях любого производителя. Он называется сетевым и предназначен для защиты бытовой кухонной техники от скачков напряжения. Расположен сразу на месте входа сетевого провода внутрь корпуса. Предохранитель находится на плате управления. Если он сгорел, то нить внутри будет разорвана, на стекле возможны черные следы.
- Второй предохранитель есть у большинства моделей в нижней части корпуса, под конденсатором или рядом с ним. Это высоковольтный предохранитель, защищающий магнетрон. Поскольку через него проходит повышенное напряжение, элемент закрыт в пластиковом корпусе. Чтобы проверить предохранитель визуально, необходимо отключить сетевой шнур и вскрыть пластиковую колбу. Под ней будет привычный элемент в стекле с тонкой нитью.
- Третий предохранитель есть не во всех микроволновках. Некоторые производители устанавливают его за электронной панелью управления, у которой есть собственный маломощный трансформатор. Его тоже стоит вскрыть и осмотреть.
Оцените другие узлы СВЧ печи на предмет черных, горелых следов, оплавленной проводки. Это укажет на место перегрева и возможный обрыв контакта. У пускового конденсатора магнетрона корпус должен быть целым, без трещин и отверстий, иначе через них будет пробивать ток. Подергайте за провода, ведущие к диоду, конденсатору, трансформатору и панели управления – контакты не должны отходить или болтаться.
Диагностика с помощью мультиметра
Но даже сгоревший предохранитель иногда не получается распознать визуально, поэтому для дальнейшей самостоятельной диагностики потребуется мультиметр. Установите его в режим прозвонки и поднесите концы щупов к каждому предохранителю. Должен раздаться звуковой сигнал – все в порядке.
У трансформатора прозваниваются первичная и вторичная обмотки по отдельности. Настройте мультиметр в режим проверки сопротивления на 200 Ом и поднесите концы щупов к выводам первичной обмотки. На экране должен отразиться показатель 2.3-3 Ом. Если значения сопротивления меньше, то обмотка пробита (произошло межвитковое замыкание). Повторите процесс на вторичной обмотке. Здесь норма сопротивления – 150 Ом. При меньших показателях в замене нуждается вторичная обмотка.
Аналогичным способом проверьте сопротивление конденсатора. Его норма – 10 Ом. После этого переставьте режим мультиметра в замер емкости. Обычно у высоковольтных конденсаторов микроволновок емкость составляет 1 мкФ. При меньших значениях причина, почему печь СВЧ не включается, здесь.
Концевики дверки прозваниваются при закрытом положении створки. Именно в таком случае их контакты замкнуты и должны проводить ток.
Магнетрон прозванивается только на предмет замыкания на корпус. Один щуп присоединяется к правой ножке (клеммную колодку предварительно снимают), а второй – к корпусу самого магнетрона. Затем процесс повторяют на другой контактной ножке.
Термодатчик проверяется на целостность проводникового элемента. Подсоедините один щуп на входе в контроллер температуры, а другой – на выходе. Мультиметр должен издать звуковой сигнал – значит, цепь целая.
Техника безопасности
Не забывайте, что проводить ремонтные действия с микроволновкой можно только при наличии опыта работы с электротехникой. Кроме того, следует придерживаться всех правил безопасности, указанных в инструкции по применению.
Перечень основных правил при ремонте устройства:
- Запрещается производить запуск прибора, если дверца не плотно прилегает к корпусу.
- Следует производить ремонт печки только после отключения от электросети и полной разрядки конденсатора.
- Разрешается проводить замену деталей только на качественные аналоги.
- Никогда не запускайте печку с неисправной системой обдува.
- Перед проведением диагностики необходимо заранее поставить внутрь ёмкость с водой.
Как поменять слюдяную пластину: тонкости и инструкция
В первую очередь СВЧ-печь отключают от электросети. Последующий алгоритм замены слюдяного элемента происходит по такой схеме:
- Снять испорченную пластину. Она может крепиться карманом, который держится на саморезах, или защёлками.
Тщательно промыть снятый элемент. Нужно удалить всю грязь и остатки жира, чтобы они случайно не попали на новый экземпляр. В противном случае и его скоро придётся менять.
Подогнать новую пластину по размеру. Для этого на неё накладывают старую и обрезают, используя канцелярский или обойный нож.
Пробить в новом элементе отверстия для установки, если они требуются. Для этого подойдёт шило или сверло. Края отверстия следует выровнять наждачной бумагой.
Новую деталь хорошо промыть, чтобы убрать оставшуюся пыль. Пока пластина сохнет, внутреннюю поверхность в камере микроволновки тоже нужно помыть и обезжирить. Особенно в том месте, где будет крепиться слюдяной экран.
- Место, где находилась пластина, также нужно осмотреть. Если там образовались подпалины из-за сгоревшего элемента, их зачищают наждачной бумагой и подкрашивают.
После подсыхания всех деталей приходит время для установки пластины. В зависимости от конструкции микроволновки, она ставится либо в специальный карман, либо под металлические «язычки». Если пластина крепится язычками, их необходимо хорошо прижать, чтобы деталь держалась.
После окончания процедуры необходимо проверить, работает ли микроволновка. Печь подключают к сети, внутрь ставят миску с водой и включают подогрев.
Слюда — необходимый элемент для любой микроволновой печи. Если пластина испорчена или вообще снята, включать микроволновку нельзя: возможно, она будет функционировать, но недолго. Гораздо проще и выгоднее поменять один элемент своими руками, чем в дальнейшем покупать новую СВЧ-печь или оплачивать дорогостоящий ремонт.
