Самостоятельно ремонтируем однорычажный смеситель

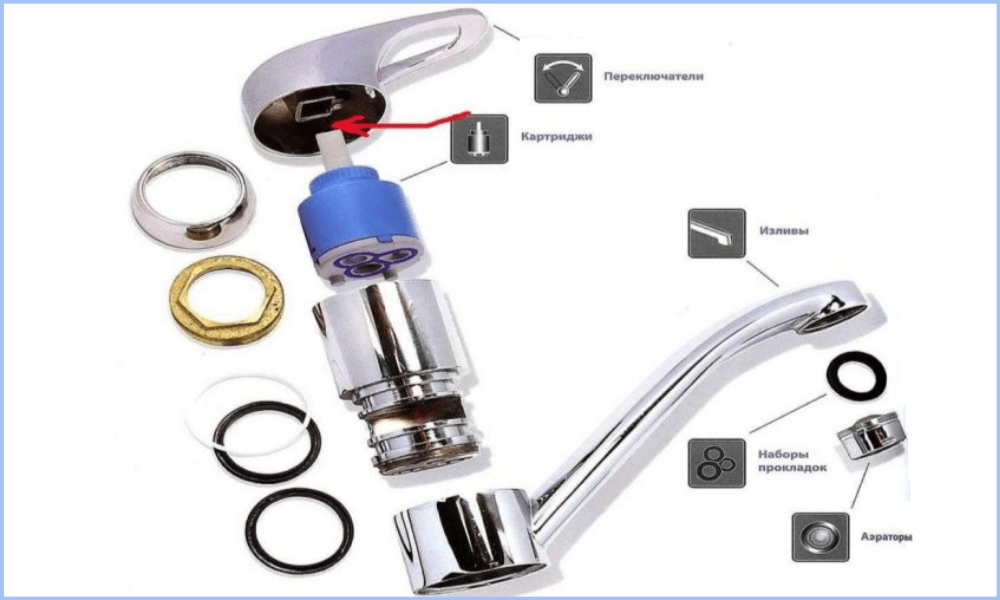

Правила выбора запчастей

• Аэратор нужен, в том числе, для того, чтобы струя воды обогащалась воздухом и была более приятной на ощупь. Аэраторы изготавливают из пластика и металла. Считается, что пластиковые аэраторы более долговечны и лучше справляются с задачей смешивания воды и воздуха. Металлические же детали специалисты признают менее надежными. Кроме того, выбирая аэратор нужно учитывать его диаметр и тип резьбы – эти параметры должны совпадать с изливом.
• Излив смесителя редко подвергается замене, так как обычно целесообразнее приобрести новый смеситель. Если же все-таки решили ограничиться заменой только этой детали, то при покупке ориентируетесь на качество материалов, из которых она изготовлена. Очевидно, что тем выше качество изделия, тем дольше оно прослужит. Выбирая излив смесителя, можно столкнуться с многообразием моделей, которые отличаются, главным образом, по длине. Длинный излив занимает больше места, однако позволяет без проблем вымыть в раковине посуду или помыть голову. Короткий смеситель более компактен, но его лучше использовать лишь для умывания и мытья рук.
• Вентили смесителя редко выходят из строя и, соответственно, в замене не нуждаются. Гораздо чаще неполадки в работе крана кроются в поломке одной из кран-букс. Данные запчасти производят из керамики и из металла. Керамические кран-буксы – это более современный вариант. Они позволяют экономить усилия, работают более плавно, но, в случае поломки, такую деталь будет невозможно отремонтировать и придется приобретать новую. Если в вашем доме жесткая водопроводная вода или вы замечали примеси песка, то вам следует отказаться от покупки керамических кран-букс, так как они довольно чувствительны и при плохом качестве воды быстро выходят из строя.
• Кран-буксы из металла оснащены резиновыми манжетами, которые подлежат замене в случае износа. Чтобы открывать-закрывать кран вам потребуется приложить немного больше усилий. Резиновые прокладки, которые являются расходным материалом, стоят совсем недорого. Поменять их можно за считанные минуты. Несмотря на периодическую необходимость мелкого ремонта, металлические кран-буксы считаются более надежными.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

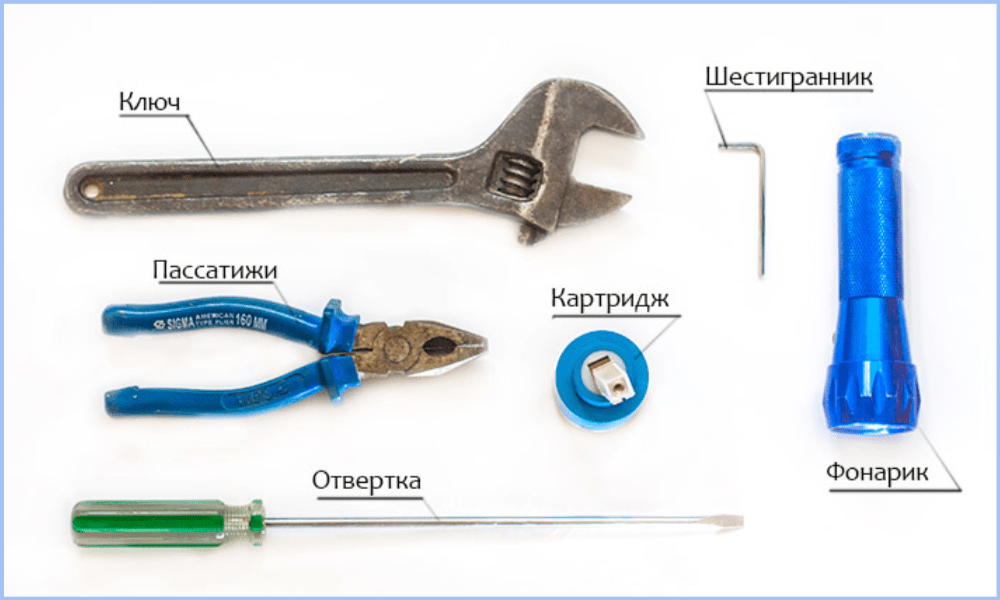

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

• Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
• Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
• Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

Внутреннее устройство однорычажного смесителя с картриджем

Решения проблем

Когда причина поломки установлена, можно начинать ремонт кухонного смесителя. Но, прежде чем приступить, потребуются закрыть подачу воды на устройство и следующие инструменты: разводной ключ, отвертка, шестигранник, фонарик и заменяемая деталь.

В закрытом положении кран пропускает

Ремонт кран-буксы смесителя зависит от ее типа. У запирающих механизмов с резиновым уплотнителем часто выходит из строя именно запорный орган. Чтобы выполнить ремонт, потребуется снять ручку и с помощью разводного ключа выкрутить кран-буксу. В ее нижней части будет прокладка, которая удерживается винтом. Для замены болт следует выкрутить, и на место изношенной детали установить новую прокладку.

При протечке керамического крана единственный способ ремонта сантехники смесителя – полностью заменить запирающий механизм на новый.

Ремонт гусака смесителя

Если гусак имеет механическое повреждение, тогда ремонт смесителя Haiba или любого другого изделия состоит в полной замене поломанной детали. Для этого излив нужно предварительно снять путем отвинчивания удерживающей его гайки. Действовать рекомендуем аккуратно, чтобы не повредить ее поверхность. Как правило, новые гусаки уже комплектуются уплотнителями, но если в вашем конкретном случае они не предусмотрены, придется докупить или вырезать его самостоятельно, иначе проблема протечки не будет решена.

В случае обнаружения течи из-под крепежной гайки гусака, чтобы выполнить ремонт полуоборотного крана смесителя, достаточно просто заменить уплотнительные кольца или прокладку в зависимости от конкретной модели устройства.

Также, чтоб узнатькак разобрать кухонный смеситель Haiba рекомендуем ознакомится с информацией в статье.

Протечка из-под вентиля

Течь сальникового уплотнения можно устранить путем его перебивки. Но процесс этот трудоемкий и потребует значительных временных затрат. Поэтому проще просто купить новую кран-буксу.

При протечке из-под уплотнения для его замены потребуется полностью вынуть кран-буксу. Процедура выполняется по тому же алгоритму, что и при полной замене запирающего механизма.

Течь снизу мойки

В большинстве случаев заменить гибкий подвод или уплотнение к нему не получится без полного снятия крана. Как разобрать двухвентильный смеситель на кухне, зависит от способа его крепления к столешнице или мойки (шпильки или гайка). Но прежде всего нужно отсоединить гибкие подводы от выходов водопровода, чтобы можно было смеситель спокойно вытащить из посадочного отверстия.

Когда новые подводы подключены, вся процедура выполняется в обратном порядке

При этом важно убедиться в надежности всех соединений, иначе можно затопить кухню

Восстановление работы однорычажного крана

Этот вид смесителя отличается наличием только одной рукоятки управления. Путем ее поворота в разные стороны настраивается напор и температура поступающей воды. Если капает смеситель однорычажный в ванной, как починить и как устранить неисправность правильно и качественно поможет исключительно мастер с опытом. Поэтому нужно обращаться только к такому специалисту, работающему в специализированной компании.

Однорычажный кран с картриджем

Эта разновидность является самой распространенной моделью. Она комплектуется картриджем, который имеет вид баллончика. В его конструкции присутствуют керамические пластины в поворотном исполнении. Именно они перекрывают воду.

У однорычажного смесителя с пластиковым картриджем чаще встречаются следующие неисправности:

• рычаг поворачивается с трудом или полностью заклинило;
• невозможно настроить комфортную температуру потока;
• не полностью перекрывается вода;
• протечка из-под штока регулирующей рукоятки.

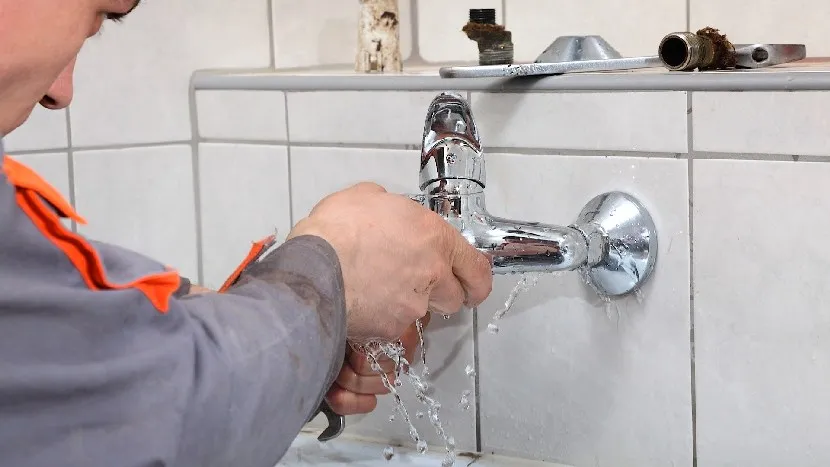

Течь из-под штока ручкиИсточник santehnik-voskresensk.ru

Картридж представляет собой цельный узел. Другими словами, в нем нельзя заменить отдельные элементы. Если возникают вышеописанные неисправности, устанавливается новый картридж. Его замену мастер выполняет следующим образом:

1. Снимает пробку с рукоятки. Заглушка защищает винт рычага от воды.
2. Ослабляет фиксирующий крепеж, поворачивая его максимум на два оборота.
3. Снимает рычаг.
4. Откручивает накладку в виде купола.
5. Отвинчивает гайку, благодаря которой картридж держится в корпусе смесительного устройства.
6. Меняет сломанную деталь на новый картридж.
7. Собирает кран в обратной последовательности.

В нижней части картриджа имеются выступы. Во время сборки смесителя мастер их вставляет в пазы корпуса. Если этого не сделать, тогда вода начнет просачиваться из-под картриджа. Когда же не опытный человек будет стараться сильнее затянуть гайку, может появиться трещина на пластмассовой регулирующей детали.

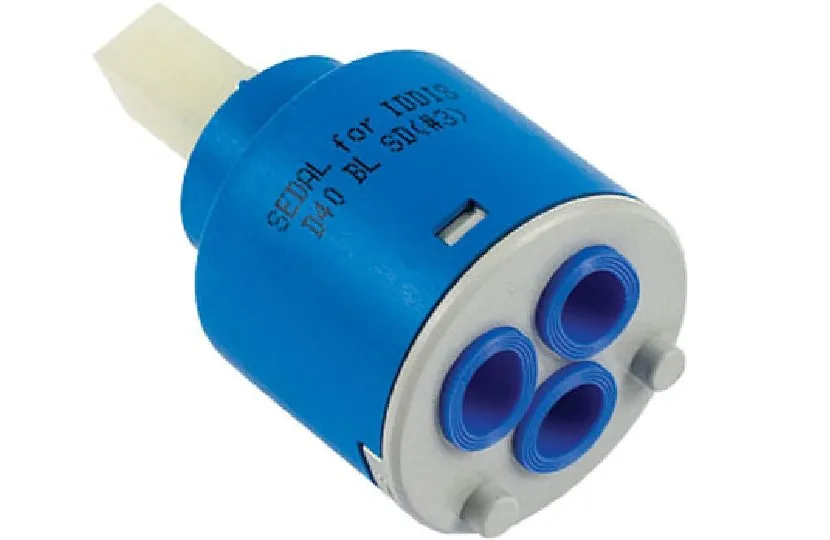

Картридж с выступами в нижней частиИсточник otdelkino.ru

Однорычажный шаровый кран

Когда капает кран в ванной, что делать с устройством, которое оснащено шаровым регулирующим узлом, тоже прекрасно знает профессионал. Прежде всего, специалист постарается восстановить его работоспособность. Ведь такая сантехника разбирается и достаточно быстро, если работу выполняет опытный мастер

Конструктивно однорычажный шаровый смеситель отличается наличием запорного механизма в виде маленького нержавеющего шара. Он вращается в корпусе устройства, когда пользователь поворачивает регулирующую рукоятку. Благодаря его движению происходит открытие или закрытия отверстия, через которое осуществляется поступление воды. В конструкции также присутствует коррозионностойкая пружина. Именно она удерживает шаровой запорный узел в нейтральном положении.

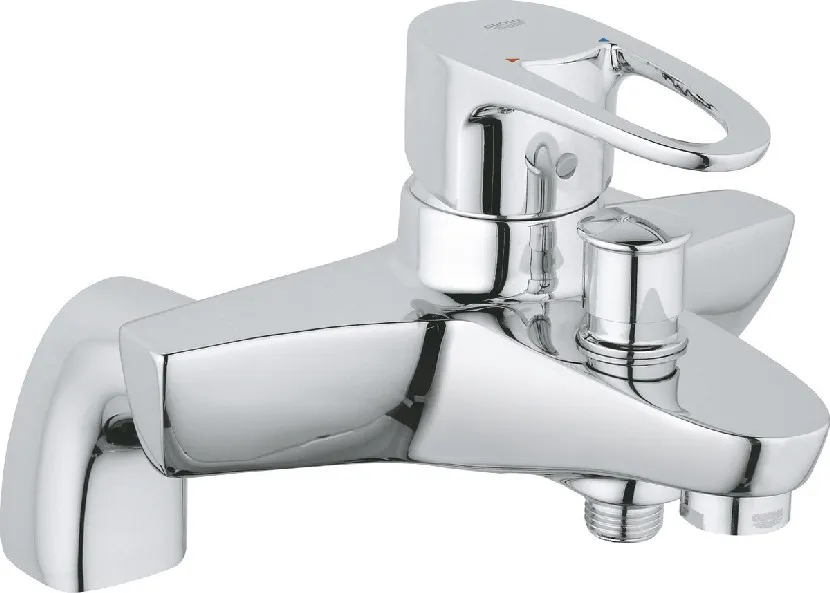

Пример смесителя с запорным механизмом в виде шараИсточник leroymerlin.ru

Если потек кран в ванной, как починить шаровый смеситель сразу же поймет опытный мастер после первичного осмотра устройства. Ему его придется разобрать. Этот процесс он обычно выполняет следующим образом:

1. Удаляет декоративную пробку на регулирующей рукоятке.
2. Откручивает небольшой винт.
3. Снимает ручку.
4. Откручивает крышку, а потом гайку, которая находится под ней.
5. Вытаскивает кулачковую шайбу. Это уплотнительный элемент из пластика. Благодаря ему происходит удержание запорного шара в корпусе.
6. Извлекает шаровый запорный механизм.
7. Удаляет с шара ржавчину, известковые отложения.
8. Осматривает запорный механизм и определяет его износ.
9. Полирует шар, если у него несущественный износ. Операцию выполняет при использовании специальной пасты или аэрозольного средства и мягкой тряпочки. При этом никогда не применяет для этой цели вещества с абразивными частицами.
10. Меняет при необходимости кулачковую шайбу, если у нее значительный износ.
11. Собирает смеситель.

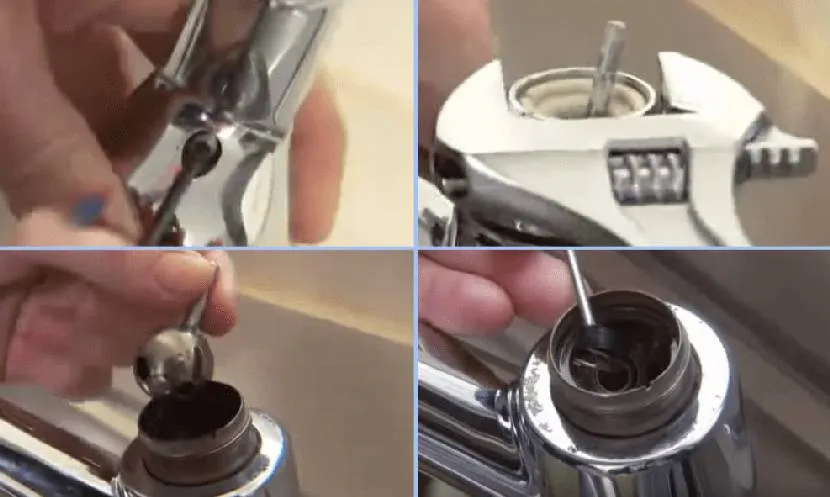

Ремонт однорычажного шарового смесителяИсточник kuhnier.ru

Ремонт устройств

Перед починкой не помешает узнать, как значительна неприятность. В случае если вода хлещет с напором из одного либо нескольких мест, вероятнее, нужно будет заменить всю конструкцию на новую.

Разборка шарового устройства

Для работы приготовьте следующее.

1. Разводной ключ либо комплект ключей различных размеров.
2. Отвертку.
3. Паклю либо уплотнительную ленту.
4. Кусочки резины.
5. Сухую тряпку.

Необходимо подчеркнуть, что ремонт однорычажного смесителя своими руками целесообразен лишь при небольших неполадках (ослабление напора, замусоривание, течь).

1. Выкрутите фильтрующую сетку на конце гусака смесителя. Промойте ее проточной водой, небольшие фракции удалятся. Обычно достаточно этого действия, дабы напор стал посильнее.
2. В случае если планируется разборка, первоначально перекройте подачу воды в кран.
3. Бережно снимите пластиковую заглушку с светло синий-красным указателем. Под ней заметите винт, который необходимо выкрутить отверткой.
4. Снимите рычаг, после этого вытащите шарик. Все подробности промойте водой, счищая накипь.
5. Осмотрите прокладки из резины, возможно, их нужно будет заменить, вырезав новые по шаблону от износившихся.
6. Собирайте все в обратной последовательности, не забыв затянуть уплотнители гайкой из пластмассы.
7. По окончании включите подачу воды и удостоверьтесь в надежности выполненную работу на уровень качества.

Случай с дисковым приспособлением

В данной разновидности значительно чаще ломаются пластины в гильзе корпуса.

Значит, ремонт крана однорычажного смесителя содержится в замене вышедшего из строя картриджа.

1. Отверткой подцепите декоративную заглушку и снимите ее.
2. Гаечным ключом открутите винт, соединяющий джойстик и регулирующий шток.
3. Снимите с крана ручку, после этого выкрутите керамическую гайку, потом – зажимную. Последняя расположена на верхней пластинке.
4. Гайка из керамики в большинстве случаев скручивается вручную без упрочнений. Гайка зажимная снабжена мелкими углублениями, повредить каковые нежелательно.
5. С опаской вытащите диск из корпуса и осмотрите его на повреждения.
6. Новую подробность установите на место и закрутите удерживающую диск гайку.
7. Оденьте рычаг, вкрутите винт и засуньте декоративные заглушки.

Обратите внимание! Идите за приобретением нового картриджа со снятым ветхим. Дело в том, что подробности выпускаются с различными диаметрами отверстий (30 либо 40 мм)

Фиксаторы нижней пластины также будут различаться. По принесенному вами примеру продавец сразу же подберет копию с нужными размерами.

Замена уплотнителей в шаровом кране

Протекание крана обычно происходит из-за износа уплотнителей. С неполадкой возможно совладать без посторонней помощи, разобрав систему и заменив прокладки.

Перед тем как разобрать смеситель однорычажный в ванной, приготовьте разводной ключ и отвёртку.

1. Открутите винт и отделите рычаг от корпуса.
2. Свинтите все подробности по порядку, запомнив последовательность.
3. Извлеките шарик и снимите уплотнительные кольца с базы.
4. Замените резиновые прокладки, заодно промыв либо протерев все подробности, сняв с них налет.
5. Уплотнители зафиксируйте пластмассовой гайкой и засуньте шар на место.
6. Отдайте рычаг на прошлое место, привинтив винтом, засуньте декоративную заглушку.
7. Удостоверьтесь в надежности кран на работоспособность, в случае если все проделано правильно, вода подтекать не будет. (См. кроме этого статью Как заделать течь в трубе: изюминки.)

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

• Регулятор (ручка, рычаг) напора и температуры воды.
• Гайка или шайба для фиксирования основного штока.
• Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
• Резиновые прокладки (седла), предотвращающие протечки.
• Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
• Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

• Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
• Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
• Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
• Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
• Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.

Как устроен смеситель?

Существуют две разновидности джойстикового смесителя: шаровой и картриджевый.

Шаровый

Главным его элементом служит небольшого размера шарик. Он расположен в корпусе самого крана и оснащен тремя отверстиями. Каждое из них предназначено для воды определённой температуры: одно отверстие аккумулирует горячую воду, другое — холодную, а третье — смешанную воду.

Такой шарик может двигаться с помощью штока регулирования. Напор воды легко изменить благодаря контролю за перемещением шарика.

Если территория соприкасаемых отверстий достаточно велика, то и напор струи будет слабым, и наоборот. Данная конструкция крана обеспечивает его высококачественную работу и долгую службу.

Картриджевый

Роль шарика здесь выполняет картридж. В качестве его основы служат две керамические пластины. Нижняя часть картриджа имеет три отверстия для воды, а верхняя — её смешивает.

Данная конструкция работает следующим образом: при движении рычага одно отверстие внизу диска совмещается с верхней его частью. Плавность движений джойстика обеспечивается за счёт специальной смазки из силикона.

Чтобы предотвратить неожиданные поломки из-за проникновения абразивных частиц в отверстия диска, компании-изготовители данного типа смесителей советуют использовать при их инсталляции определённые фильтры.

Схема устройства джойстикового смесителя для однотипных устройств почти одинакова. Сантехническое оборудование:

• Крышка корпуса;
• Корпус смесителя;
• Излив;
• Фиксирующая скоба;
• Подводы воды определённой температуры;
• Донный клапан;
• Сменный картридж;
• Рычаг или рукоятка смесителя.

Моду на джойстиковые смесители легко объяснить. Они очень просты в эксплуатации, а также с их помощью происходит относительно лёгкая регулировка температурного режима воды. Это возможно благодаря направлениям рычага или джойстика с одной стороны в другую.

Длительный срок службы таких устройств обеспечивается за счёт наличия твёрдых прокладок из резины между составляющими крана.

А теперь о недостатках. К сожалению, у шаровых смесителей они тоже есть. Например, скорый износ резиновых седел или уплотнителей. Чтобы поскорее избежать такой неприятности, необходимо каждые два года обновлять детали крана.

Абразивные частицы также являются его врагами. Если они поступают в отверстия вместе с водой, то могут нанести серьёзные повреждения однорычажному смесителю. Температура также вносит свою лепту в долговечность крана.

Её необходимо настраивать пределах 35-40 градусов. В первую очередь это касается недорогих смесителей, так как они оснащены небольшим углом регулировки температуры воды.

В этом случае дисковые модели известных брендов имеют некоторые преимущества, ведь они обладают регулировкой до 15 градусов, а это значит быструю и простую настройку необходимой температуры воды.
