Огонь гаснет после поджигания
Случаются моменты, когда исправно работающая газовая печка вдруг начинает преподносить сюрпризы. Например, вы включаете подачу газа, он загорается, а после отпускания ручки – сразу гаснет. Такие симптомы говорят о неисправности термопары – датчика, который включает подачу горючей смеси.
Термопара работает следующим образом: при нагревании она вырабатывает электрический ток, который намагничивает электромагнитный клапан. Клапан в свою очередь открывается, и газ беспрепятственно поступает в горелку. Если нагревание термопары прекращается, пропадает электрический импульс, и клапан перекрывает подачу. Таким образом, если после открытия крана для включения газа и розжига его электрической свечой, горение сразу прекращается — это значит, что сработал электромагнитный клапан и перекрыл подачу горючей смеси.
Отремонтировать газовую плиту при такой неисправности, достаточно просто.

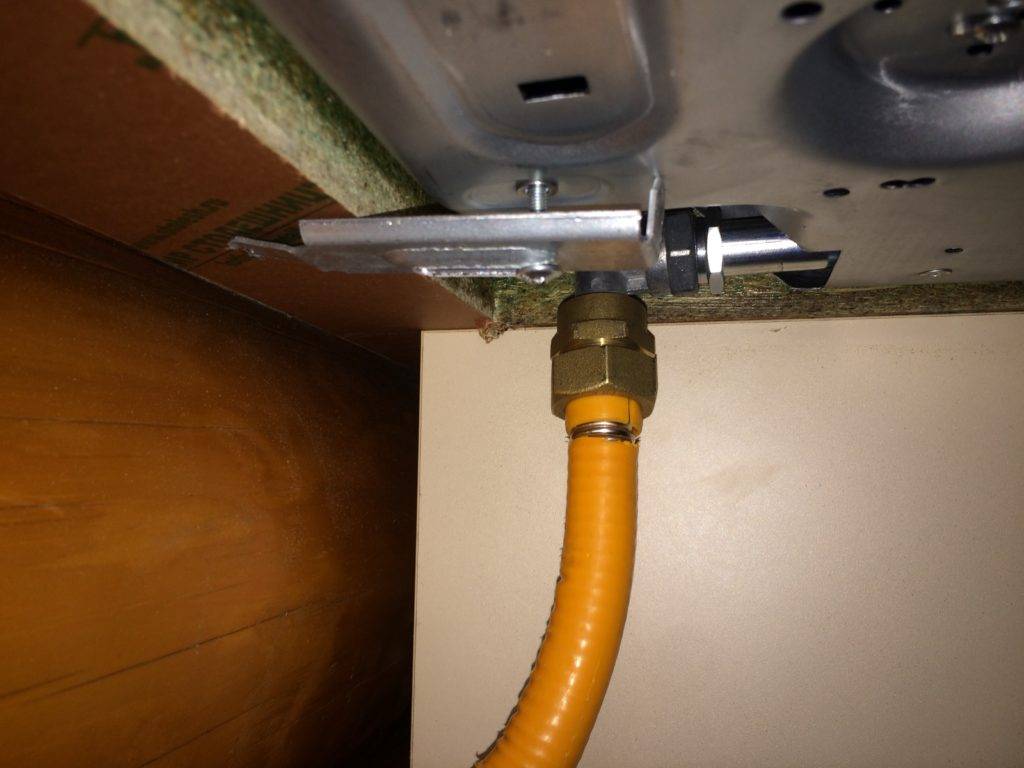

Сильфонный газовый шланг: лучший для газовой плиты
Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.
Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.
Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.
Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению
Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.
О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:
| Диаметр разъема, дюйм | Длина, м | Цена, рубли |
| 1/2 | 0,4 | от 250 |
| 0,8 | от 290 | |
| 1 | от 320 | |
| 1,5 | от 400 | |
| 3 | от 780 | |
| 4 | от 950 | |
| 5 | от 1150 | |
| 3/4 | 0,6 | от 350 |
| 1 | от 450 | |
| 2 | от 700 | |
| 2,5 | от 900 | |
| 3 | от 1050 |
Основные преимущества и недостатки использования сильфонных шлангов
Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:
- легко гнутся и растягиваются;
- выдерживают нагрузку до 6 атм.;
- эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
- изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
- соответствуют техническим требованиям бытовой эксплуатации;
- максимально возможный срок службы – до 30 лет со дня монтажа;
- выдерживают влияние электрического тока до 1,5 кВт;
- большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
- совместимость с большинством видов газового оборудования и различной фурнитурой;
- наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.
Простые модели сильфонного шланга представлены в виде гофрированных изделий
Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.
К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.
Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.
Основные причины поломки
Неисправности и их причины:
Запах горелого появляется во время включения в электросеть. В данном случае нужно сначала проверить плиту визуально. Для этого выключают её из электросети, осматривают конфорки. Если причина — в скопившихся и пригорающих остатках пищи, их убирают, хорошо промывают поверхность.
Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.
- Перестаёт нагреваться ТЭН. Причиной стали соединительные провода или конфорка. Сначала проверяют детали управления, у которых часто слетает контакт. Если это не помогает, нужно полностью заменить ТЭН на исправный.
- Из-за поломки переключателя не удаётся настроить необходимую температуру нагрева конфорки. Причина — смещение контактов, их отсоединение.
- Проблемы со спиралью выявляются при плохом нагреве конфорки или его отсутствии. Спираль может повредиться из-за перегрева, разрыва или попадания внутрь влаги.
- Духовой шкаф может разогревать неравномерно либо не набирать нужную температуру. В данном случае дело в ТЭНах. Ремонт или замена необходимы.
Важно Самостоятельно проводить ремонт стеклокерамических плит можно, если хорошо изучить инструкцию по эксплуатации и знать строение электроплиты. Иначе необходимо вызвать на дом специалиста
Чистка и профилактика
Любую неисправность лучше предупредить, чем устранить. Соблюдая условия по эксплуатации газовой плиты, продлевают срок её службы, избегая непредвиденного ремонта. Профилактический уход и очистка:
- Очищать поверхность плиты от пищевого мусора после каждого приготовления еды, дождавшись, когда панель остынет.
- Не оставлять включённую плиту без присмотра, так как выкипающая жидкость из ёмкостей заливает пламя конфорок, что приводит к преждевременному износу систем автоподжига и газ-контроля.
- Не забывать смазывать трущиеся поверхности регулировочных ручек.
- Очистку горелок, жиклеров, места соединений регуляторов и переключателей выполняют иголкой или тонкой проволокой, подойдут также металлические ёршики и щётки.
- Периодически проводят техническое обслуживание. Для этого защитную панель демонтируют, вынимают шпильки, вытаскивают штоки, детали очищают и осматривают на наличие механических повреждений и следов износа. Соприкасающиеся и сопряжённые элементы смазываются графитовой смазкой.

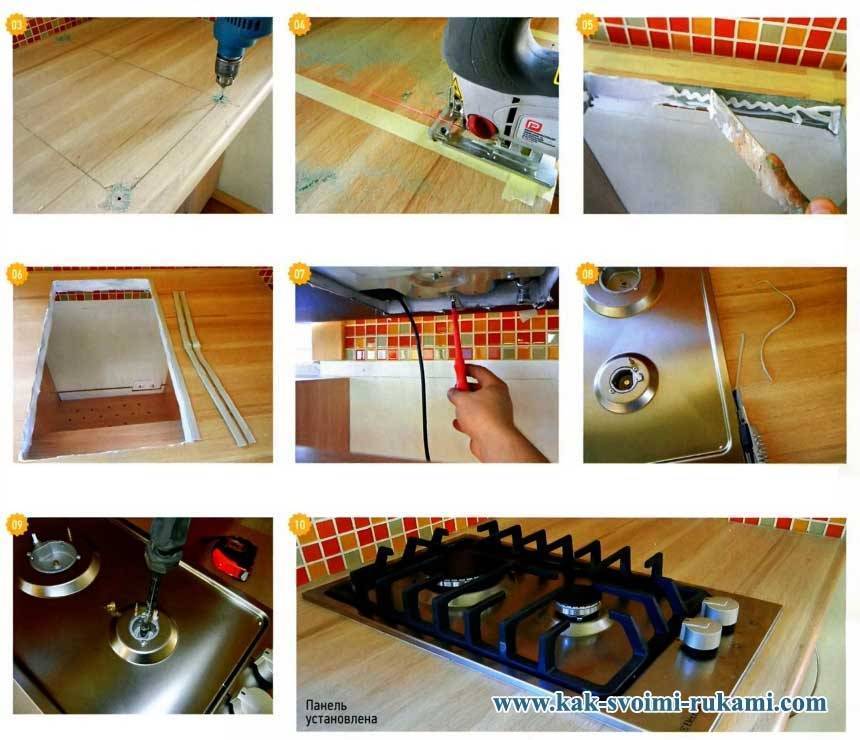

Варочная панель встречается на современной кухне всё чаще благодаря удобству, расширенному функционалу и улучшенному внешнему виду. О признаках, причинах неисправности и самостоятельном ремонте варочных панелей мы рассказывали в наших материалах. Возможно, вам пригодятся советы наших экспертов о том, как провести ремонт индукционный плит, таймера, дверцы духовки, электроприбора с керамической и стеклокерамической поверхностью, духового шкафа электроплиты.
Ремонт газовой плиты кажется сложным делом. Вооружившись необходимыми инструментами и инструкцией по устранению неполадок, можно выполнить самостоятельный ремонт бытовой техники и сэкономить значительную сумму.
Засорение форсунок в газовой плите
Картина вполне типичная. Форсунки часто забиваются остатками пищи, продуктами горения газа, чистящим порошком и вообще бог весть чем. Для восстановления работоспособности требуется очистка сопла (форсунки, жиклера). В обратном случае горелка будет гаснуть.
Как почистить горелки без посторонней помощи:
- снимаем крышку, рассекатель;
- внутри под конфорками вы увидите сопло, через которое поступает газ;
- берем иголку и аккуратно прочищаем отверстие;
- не давите и не ковыряйте, все делается потихонечку. Иначе вы расширите сопло, конфорка начнет коптить и некорректно работать.
Именно так просто можно прочистить форсунки в газовых плитах Gorenje, Gefest, Bosch. Если плита старая, форсунки расположены глубже, то есть придется до них добираться. Для этого снимается не только крышка с рассекателем, но и крышка варочного стола. Тут потребуется открутить пару шурупов. Когда доступ открыт, отверстие точно также прочищаются иголкой легким вращением между пальцами. Советую припасти фонарик и подсветить себе во время работы, в недрах таких плит обычно темно.
Если дело в засоре, после завершения всех нехитрых манипуляций, ваша конфорка начнет работать как новенькая. Когда надо прочистить сопло в духовке плиты, добраться к нему не так просто. Тут нужно демонтировать нижнюю стенку камеры, открутить и вынуть горелку. Обычно она зафиксирована одним-двумя саморезами. Только так получают доступ к форсунке. Если провести очистку не снимая сопло, не получается, его откручивают подходящим ключом.
Настройка газовой плиты на другой тип газа
Газ наделен двумя значимыми характеристиками:
- Теплотворная способность определена составом. Выше содержание метана, ниже параметр. У природного газа теплотворная способность предопределена месторождением добычи природного ресурса.
- Давление обусловлено видом газа. Жидкому требуется выше. У магистрального типичное значение составляет 13 мбар. Параметр обеспечивает правильность работы электромагнитных клапанов, инжекторов, горелок.
При слишком высоком давлении газ сгорает неполностью, появятся копоть, оранжевые языки пламени. Возможна некорректная работа системы. Доводилось сталкиваться с инструкциями, рекомендующими применять редуктор, чтобы получать баллонные 13 мбар. Существуют, наверное, ограничения. Неспроста рекомендуется два баллона ставить параллельно
Обратите внимание, магистральный газ — фактически жидкий, поданный через редуктор. Закачивается из цистерн в емкости, от которых снабжаются дома
Вызнайте схему подключения дома по месту проживания. Встречается природный газ, распространяемый централизованно, имеющий меньшие стоимость, давление, теплотворную способность. Подразумевается, что давление составляет 13 мбар. Необходимо учитывать аспект при установке и ремонте газовой плиты.
Причина вызвать профессионалов для установки и настройки – мастера знают параметры. Разумеется, человек с сертификатом также в курсе местных условий. Теперь представьте, что случится, если по незнанию подключить оборудование неправильно! Это газ, оставьте шутки. Особенно касается глубинки, где соседние дома могут иметь разное подключение. Рекомендуется прикупить комплект сменных инжекторов для другого давления газа. Описывали процесс собственноручной расточки жиклеров, упомянули: закон выполнять доработку запрещает. Работы небезопасны. Перед покупкой узнайте у газовой службы параметры, в магазине осведомитесь, подходит ли оборудование. Не поздно при очередной чистке заняться наведением справок. Не факт, что все сделано правильно.
Как регулировать жиклеры. Изменяется размер центрального отверстия. Меньше давление, дыра берется больше. Должны выдерживаться вертикальность и центровка, в противном случае газ будет травить на сторону, что приведет к аварии. Уместно напомнить, что в старых советских газовых плитах жиклеры упрятаны вглубь. Конструкция горелок необычная. Между соплом и рассекателем расположилась трубка с парой ушей, крепящихся на раму. Рам на каждые две конфорки приходится по одной. Попарно трубы ушами крепятся внутри корпуса. На нижнем конце ставится чаша с соплом, в верхний вставляется рассекатель. Газовая плита работает за счет реактивной струи. Пропан-бутан тяжелее воздуха.
Электрические плиты сегодня и для дачников смотрятся более уместным вариантом.

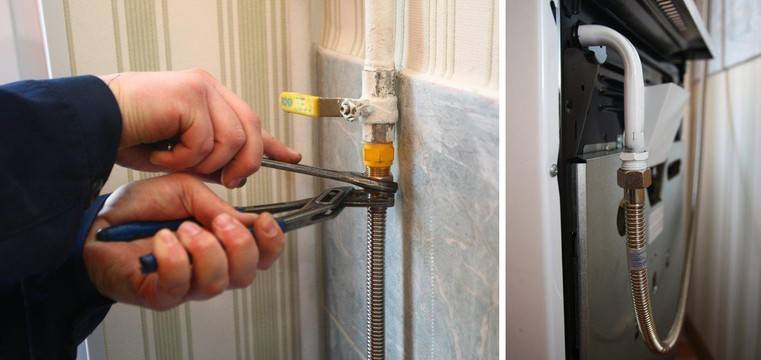

Убираем старую плиту и подготавливаемся к монтажу новой
Демонтаж старой газовой плиты в квартире, а также монтаж нового агрегата производится при помощи простых инструментов и материалов. Вам понадобится рожковый, разводной и газовый ключи, отвертка, шаровой кран, газовый шланг, ФУМ-лента, герметик Локтайт 55, анаэробный герметик либо другой качественный уплотнитель. В качестве последнего не рекомендуется использовать льняные изделия. Они не обеспечивают требуемого уровня герметизации соединений.
После подготовки инструмента можно доставать газовую плиту из упаковки, монтировать ее на специальные регулировочные ножки (идут в комплекте) и ставить агрегат на выбранное место в помещении. Плиту нельзя устанавливать вплотную к стеновым поверхностям! Обязательно следует выдерживать определенный зазор. Его значение указывается в руководстве по подключению оборудования и зависит от типа и конструктивных особенностей конкретного агрегата.
Подготовка к монтажу газовой плиты
Плита выставляется посредством уровня строго по горизонтали. Правильно выполнить эту операцию несложно. Необходимо положить вдоль стороны газового агрегата строительный уровень, а затем понемногу подкручивать (по очереди) все ножки для регулировки. Потом выполняете всю описанную процедуру с другой стороны газовой плиты. Небольшой нюанс. Если в комплекте агрегата нет регулировочных элементов, ровное положение можно задать при помощи небольших кусков древесины, фанеры, других подручных прокладок.
Если новая плита ставится на место старой, демонтаж последней выполняется по такой схеме:

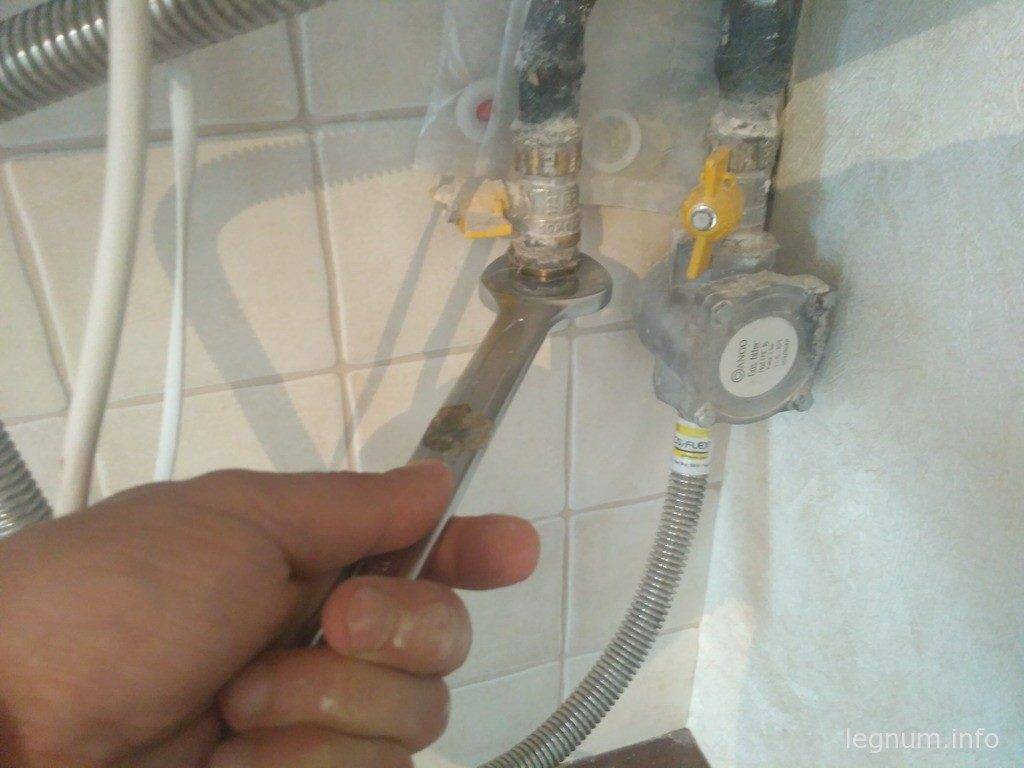

- Перекрываете на опуске (на газовой трубе) ранее использовавшегося оборудования кран.
- Зажигаете конфорку. Если она не горит, значит все сделано правильно, можно демонтировать старую плитку.
- Навинчиваете на опуск новый кран. Желательно использовать надежное шаровое устройство. Лепестковые краны лучше не применять (если стоит именно такой, сразу замените его на шаровой).
- ФУМ-лентой, уплотнительной ниткой герметизируете отверстие в опуске.
Теперь можно подсоединять газовую плиту самостоятельно. У вас всего готово к этой ответственной процедуре. Совет! Если агрегат не будет подключаться в ближайшие дни, накройте установленный новый кран пластиковой заглушкой. Так вы точно убережете свой дом от утечки газа.
Сгорела термопара
Термопара – эта два соединенных проводника. Основное предназначение устройства – измерение температуры. Находится эта штука недалеко от свечи и при поломке мешает горелке зажечься.
Характерные признаки неисправности таковы:
- вы нажимаете кнопку розжига;
- огонь загорается, но тухнет при отжатии кнопки.
Не надо спешить с заменой, иной раз достаточно провести очистку. Головку датчика (она находится под рассекателем) аккуратно прочищают наждаком. Это восстановит быстрый нагрев и система заработает с новой силой.
Если это не помогло, термопару меняют на новую. Советую установить оригинальную запчасть. С неродными деталями очень сложно обеспечить правильный порог срабатывания. После ремонта система проверяется на работоспособность.
Требования нормативов для подключения газовых плит
Бытовая плита на газу относится к сегменту устройств повышенной опасности. Как следствие, согласно нормативным требованиям, любое вмешательство в их конструкцию, в том числе подключение, входит в область ведения региональных и местных надзорных органов. Это газовые службы, а также компании, имеющие специальную лицензию, разрешающую проведение соответствующего перечня работ.
В список операций, которые должен делать представитель надзорного органа, входят:
- техническое обслуживание и ремонт;
- установка счетчиков расхода газа;
- замена компонентов оборудования;
- первичное и вторичное подключение оборудования.
Перечень неполный, но при бытовом использовании печей на газу он является достаточным.
Владельцам оборудования не запрещено самостоятельно производить подключение или техническое обслуживание устройства. При выполнении одного условия: пуск газа и первый запуск плиты должен производиться только после того, как представитель надзорного органа осмотрит все соединения и другие точки возможных утечек горючего. И даст разрешение на пуск и дальнейшую эксплуатацию прибора.
Если хозяин квартиры захочет заменить свою печь, такую работу можно сделать самостоятельно. Но обязательно известить об этом надзорные органы. Все подготовленные к эксплуатации или уже используемые устройства (и другое оборудование) регистрируются в установленном порядке. Сотрудники газовой службы один раз в полугодие производят проверку соответствия списочного состава приборов и правильности их подключения.
Подключение газовой плиты – правила безопасности
Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:
- Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.
Рис. 2 Газовые плиты с подводкой к газовой трубе
- Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
- Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
- Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
- Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:
- Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
- Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.
Рис. 3 Схема подключения плиты
Правила подключения плиты в квартире
При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:
- Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
- Техпаспорт на квартиру.
- Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
- Паспорт на устанавливаемую плиту и газовый счетчик.
Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.
Рис. 4 Патрубки газовых плит и панелей
Правила подключения плиты в частном доме
Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.
Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.
При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.
Рис. 5 Устройство рукавов для газа
Стоимость проведения работ у специалистов
Неисправности возникают внезапно и требуют быстрого устранения, особенно при поломке газовой плиты. Однако не все владельцы бытовой техники обладают необходимыми навыками. Когда невозможно выполнить ремонт самостоятельно, приходится вызывать мастера на дом. Какие расходы ожидают хозяина:
- замена или ремонт крана подачи газа — от 300 до 1 200 руб.;
- чистка форсунки — от 400 руб.;
- замена лампы в духовке — от 400 руб.;
- регулировка газа — от 500 до 900 руб.;
- смазка и чистка штоков на рычаге подачи — 900 руб.;
- замена штоков — 1200 руб.;
- смена термопары — 900 руб.;
- замена блока розжига — 900 руб.;
- чистка подводящих контактов — от 900 до 1 100 руб.;
- смена уплотнительной резинки — от 500 руб.;
- замена или ремонт свечи — 800 руб.
Цены зависят от модели плиты и региона, где проводится обслуживание и ремонт бытовой техники.
Возможные причины
Уменьшение топлива в газопроводе
Топливо в газопроводе может подаваться слабо или подача совсем прекращается по причине падения давления. Интенсивность огня уменьшается в разы, а датчик пламени не получает соответствующий сигнал. Газ-контроль перекрывает подачу газа. Проблема вероятна во многих системах, которые подсоединены самостоятельно без помощи специалиста. При слабом давлении нарушается циркуляция воздуха, что приводит к застою инертного газа в системе.
В централизованных сетях проблема возникает реже, так как коммунальные службы обязаны следить за состоянием рабочей системы. Проверки в таких домах происходят регулярно с интервалом в несколько раз в год. Если же в квартирах при централизованно оборудованной сети используется баллонный газ, то он может незаметно заканчиваться. Это служит причиной сбоёв в работе газовой духовки. В данном случае достаточно заправить баллон или вовсе заменить его на новый.
При угасании горелки духовки более чем на 15 секунд повторное зажигание нужно проводить после проветривания помещения, чтобы избежать скопления газа и предотвратить возможный взрыв. При открытых окнах всё равно интервал розжига не должен быть маленьким. Повторная попытка должна происходить не менее, чем через две минуты от предыдущей.

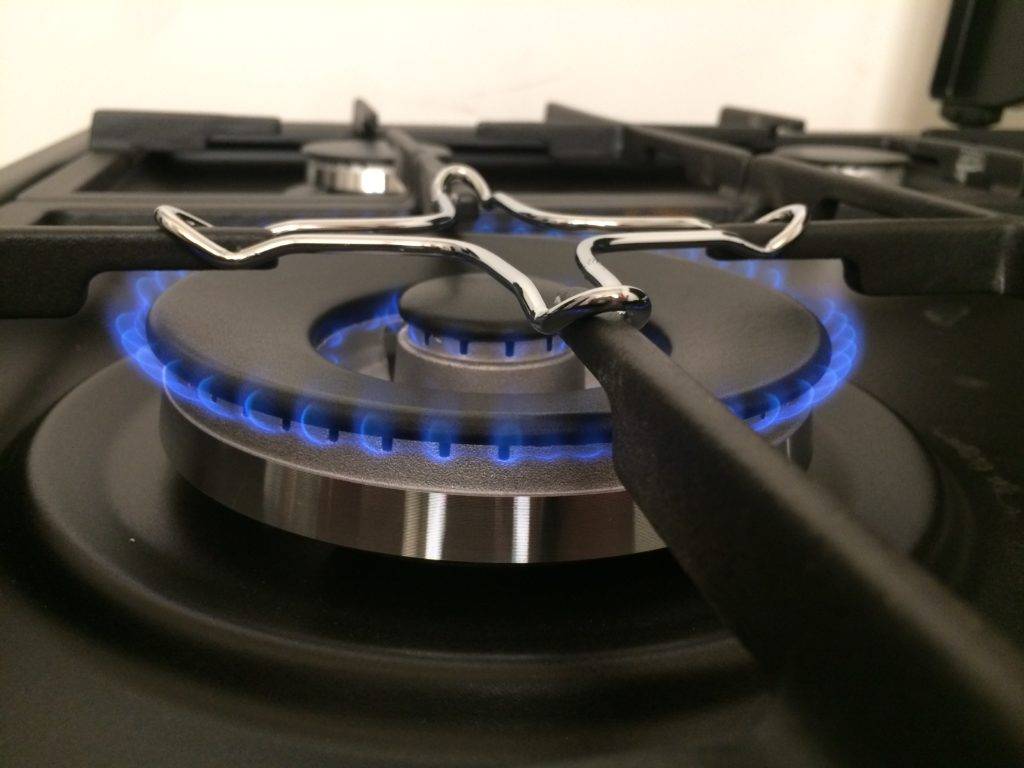

Забились горелки
Нагар может забить отверстия подачи газа горелки. Топливо при этом прекращает подаваться или его напора будет не хватать для равномерного розжига. На месте расположения температурного датчика газ может подаваться мелкими порциями, которых не хватает для приготовления пищи.
Система в данном случае перекрывает газ после отпускания ручки, так как распознаёт погасшую духовку и выполняет соответствующую команду. Нужно снять горелку, прочистить отверстия подачи газа.
Внимание
Особое внимание нужно уделить тем проёмам, где огонь плохо просачивается или вообще не видно пламени из этих пробоин.
Недостаток кислорода
При недостаточном поступлении кислорода техника может вовсе перестать подавать газ. Это серьёзная проблема, которая на первый взгляд кажется незначительной. Но нехватка кислорода приводит к неожиданному возгоранию. Необходимо приоткрыть дверцу духового шкафа. Приток свежего воздуха поможет доставить кислород к горелке и дать ей загореться. Если это не помогает, значит, серьёзно забиты трубы. Необходима чистка всех деталей плиты.
Не держит регулятор
При поворачивании ручки может происходить отказ системы, и печка не включается.
- Чтобы убедиться в неисправности газовой духовки по причине недержания регулятора, необходимо попробовать зажечь огонь без неё. При этом аккуратно демонтируется рукоятка.
- Мелкие комплектующие складываются в одно место, чтобы их потом легко можно было поставить по своим местам.
- Плоскогубцами слегка надавливают и проворачивают шток крана.
- При подаче газа пробуют зажечь. Если получилось, значит, проблема — в регуляторе, его следует исправить.
