Розетки в кухонной столешнице: выбор и нюансы установки

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

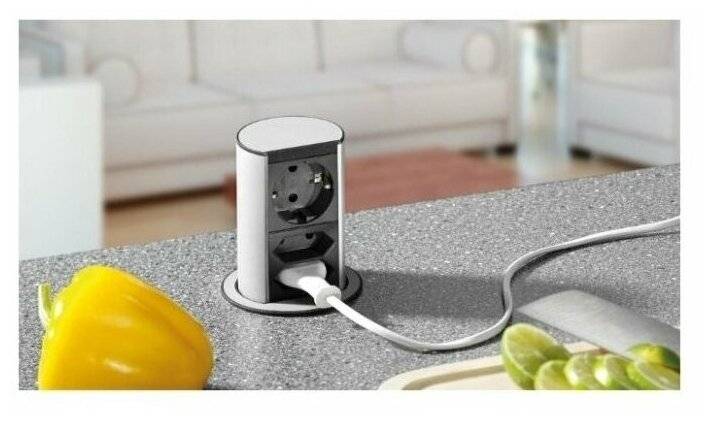

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей “башня” может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

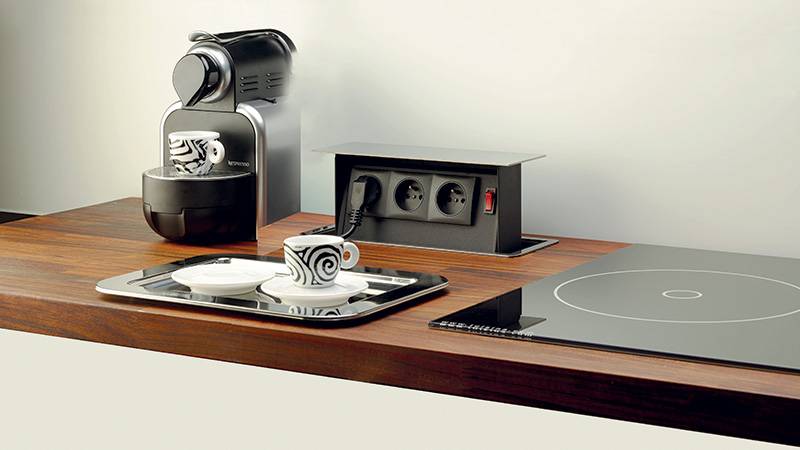

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

Выдвижной поворотный розеточный блок

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

По типу монтажа поворотные блоки разделяют на 2 вида:

• врезные – устанавливаются непосредственно в плоскость столешницы;
• угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

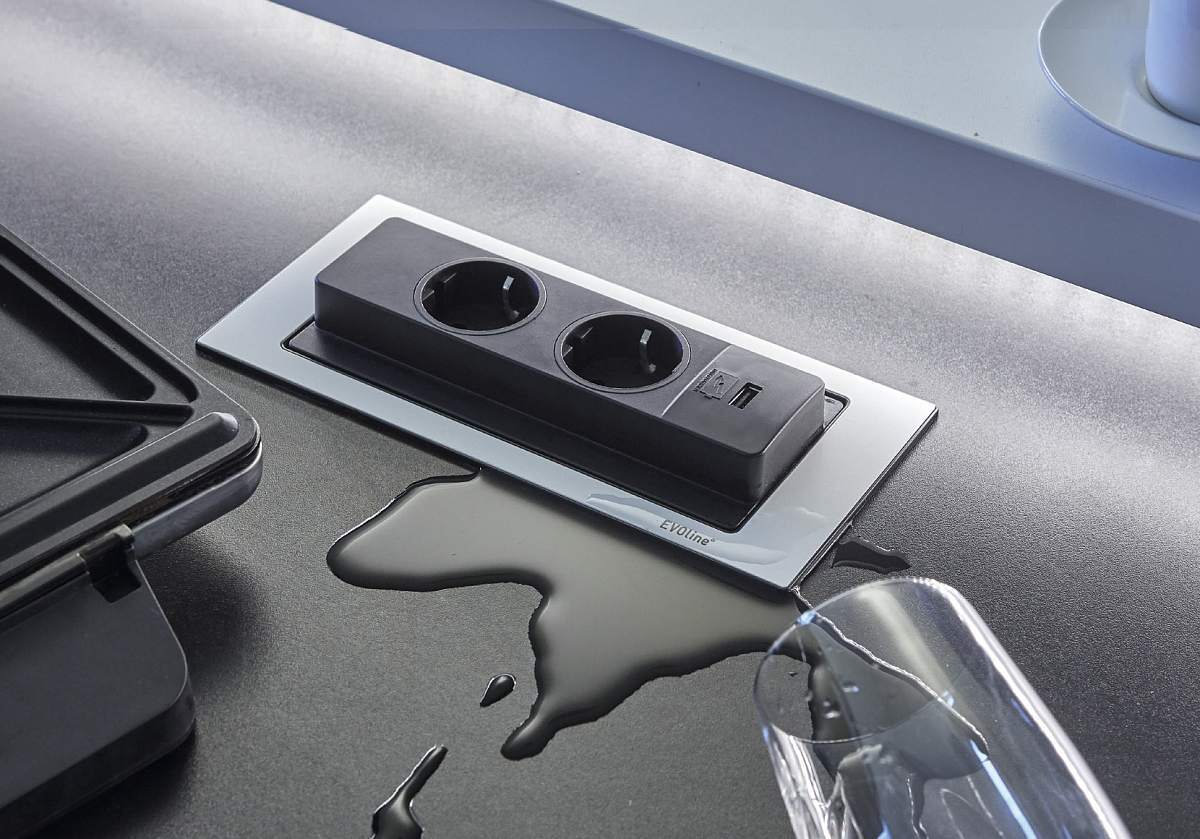

Скрытые розетки

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

• столешницы;
• стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

• в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
• в зоне приёма пищи;
• в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Видео: встраиваемые розетки для кухни

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

• дрель;
• сверло-коронка или «балеринка»;

  «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра

• провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.
2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.
3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

• нагрев при номинальной нагрузке;
• искрение;
• появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.
2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.

Виды встраиваемых розеток и их характеристика

Конструктивно встраиваемые розеточные блоки делятся на несколько разновидностей.

Выдвижные вертикальные

При переходе в рабочее положение блок выдвигается из столешницы в направлении снизу вверх. Есть два вида таких изделий: высокие и низкие. В первом случае две или более розеток располагаются одна над другой.

Достоинства:

• все гнезда расположены с одной стороны;
• занимает мало места на столе.

Недостаток:при неосторожной эксплуатации блок быстро расшатывается. Требуется придерживать его второй рукой при подключении и отсоединении вилки. У низких моделей все гнезда размещены на одном «этаже» по кругу

У низких моделей все гнезда размещены на одном «этаже» по кругу.

Более устойчивый вариант, но также имеет недостатки:

• занимает на столе больше места;
• требуется устанавливать так, чтобы был доступ со всех сторон;
• неудобно подключать Г-образные вилки.

Выдвижные горизонтальные

При извлечении устройства из столешницы поднимается только один край крышки, второй служит осью вращения. Розеточные гнезда выстроены в ряд и все смотрят в одну сторону. Достоинство: не расшатывается при включении и отсоединении вилки.

Выдвижной горизонтальный розеточный блок

Недостатки:

• занимает много места на столе;
• неудобно подключать Г-образные вилки.

Поворотные

Устройство приводится в рабочее положение поворотом относительно поперечной оси симметрии на 180 градусов. То есть блок переворачивается: крышка оказывается внизу, розетки — сверху.

Достоинство: розетки находятся в плоскости столешницы.

Недостатки:

• занимают много места на столе;
• быстрее изнашивается место контакта провода с подвижной частью.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Подробнее о брендах

Продукция от польской компании GTV (Werkpol) специалистам по производству мебели хорошо знакома. Чаще всего приходится иметь дело с качественной фурнитурой.

Под этим же брендом относительно недавно началось производство и электротехнических устройств. Преимуществом изделий является относительная доступность и надежность. В ассортименте имеются электрические розетки горизонтального и вертикального размещения.

Legrand является лидером по производству электротехнической продукции. Головной «штаб» находится во Франции. Холдингом освоен выпуск 215 моделей изделий, получены патенты на 4500 собственных проектов.

Предприятия компании расположились в 80 государствах мира, на которых трудится 36 000 человек. Ежегодный денежный оборот компании доходит до 4500 тысяч евро. Простому обывателю могут быть известны следующие бренды группы Legrand — Vantage, BTicino, Cablofil, Estap.

Отечественный рынок компании Legrand представлен электрической фурнитурой, розеточными блоками стационарного и выдвижного исполнения. Изделия выпускаются в наиболее востребованных цветовых вариантах, в том числе белом, золотом, металлическом, черном и серебряном. Розетки изготавливают модульные, общее количество разъемов в которых может доходить до 8 единиц. Выдвижные образцы отличаются плавностью хода и легкостью нажатия.

Еще одним серьезным производителем электрической фурнитуры считается немецкая компания Evoline, известная своей продукцией еще с 1964 года. Сегодня она является одним из европейских лидеров в области разработки инновационных решений. Производителем, за все время его существования, было официально зарегистрировано и запатентовано свыше 300 различных открытий в области электротехники.

Производственные мощности Evoline находятся в Германии, городе Люденшайд. Именно здесь ежегодно выпускается более 1500 тысяч единиц продукции. Из встраиваемой фурнитуры следует отметить модульную модель PortCuisine. В одном устройстве могут быть стандартные розетки с заземлением, цифровые входы HDMI, USB порты и телефонные разъемы.

Необходимо отметить и производство шведской компании Kondator, предлагающей встраиваемые розеточные блоки с вертикальным размещением. В отличие от многих других фирм, она изготавливает фурнитуру в алюминиевом корпусе.

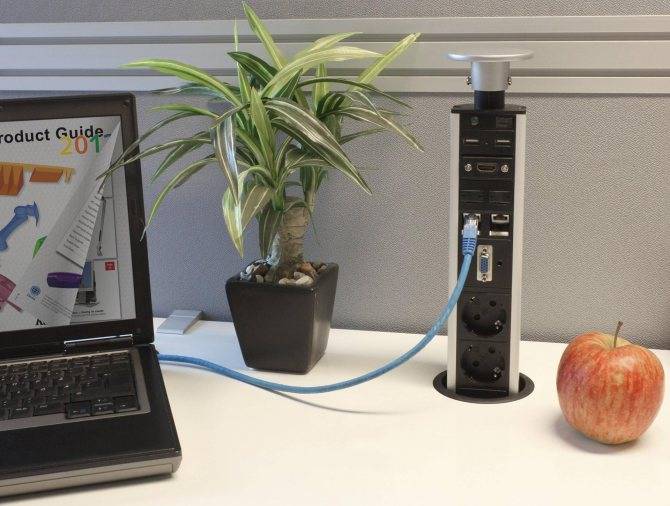

Особое внимание необходимо обратить на линейку SmartlinePopup на три модуля. Имеются варианты на разное число силовых контактов. Возможны исполнения с портами Rj45, HDMI, разъемами под VGA, USB, аудио устройства

Возможны исполнения с портами Rj45, HDMI, разъемами под VGA, USB, аудио устройства.

Комментарии:

Василий Иванович

Устанавливал такое устройство одному заказчику и оказалось, что оно неудобно в эксплуатации. Спрятанные розетки не хочется доставать, это занимает время и используются те, которые в стене, а не в столе.

Стас

На кухне эта вещь будет работать только если будет расположена в «мертвом» углу, но тогда какой в ней толк, если она всегда будет открыта? В «закрытом» состоянии она съедает пространство внутри полки, в открытом — на столе. В общем, игрушка на 10 минут.

Мария

У меня стоит такая на кухне — вещь абсолютно бесполезная. В закрытом состоянии она все-равно не герметична, вода со столешницы льется прямо на контакты. В общем, веселье то еще. На пластиковой крышке ничего не порежешь, ничего не положишь, даже протирать ее неудобно, т.к. при нажиме она подпружинивается и тотчас открывается

Игорь М

А нам наоборот все нравится, особенно то, что можно спрятать колонну в стол при воткнутых вилках. Заодно и весь пучок кабеля туда же

Дмитрий

Игорь М, вам- это сотрудникам «Электрика в доме»?

Мариника

Согласна с Марией, если встроить в столешницу- вряд ли будет удобно. Но у меня в верхнем шкафчике, и подключаются я туда только при необходимости миксер, кухонный комбайн, соковыжималку, электронож, мясорубку, в общем всё то, что не стоит на кухне постоянно подключенное в сеть. Очень удобно и скинали не испорченно розетками.

Оставить комментарий Отменить ответ

Шнайдер Электрик – высококачественные розетки от мирового лидера

Как подключить проходные выключатели в вашем доме, советы.

Делаем отверстия под розетку в бетоне и плитке самостоятельно

Розетка с дистанционным управлением – незаменимая помощь дома

Особенности установки и подключения

Если подключаемые устройства будут встроенными, то наиболее удачным местом установки встроенного блока розеток будут тумбочки или столешницы, расположенные около приборов. Высота установки варьируется в широких пределах – от 3 до 60 сантиметров от уровня плинтуса.

Установка скрытых блоков розеток – процесс относительно простой. Выполнить монтаж можно своими руками, обязательно руководствуясь паспортом изделия.

1. Сначала нужно сделать отверстие необходимого диаметра в том месте, куда будет установлена несущая часть розетки (речь идет о вертикальном варианте).
2. После установки изделие нужно закрепить при помощи гайки.
3. Затем выполняется подключение к сети (в случае большой длины кабеля его имеет смысл спрятать в корпусе выбранного основания).

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Самостоятельный монтаж электропроводки

Схема аналогична и для монтажа «в потолок», то есть так, чтобы готовый блок выдвигался сверху вниз, из дна навесного шкафчика.

Производя монтаж скрытых розеток, необходимо руководствоваться некоторыми правилами.

• Как и в обычном блоке розеток, каждая будет подключена к другой параллельным соединением. Следовательно, нужно грамотно рассчитать общую нагрузку на блок и убедиться, что она не превышает допустимый предел, указанный в паспорте. Также это поможет в выборе необходимого сечения кабеля.
• Подключать блок к сети также рекомендуется под отдельный автоматический выключатель в электрощите.
• Поверхность, в которую будет установлена скрытое устройство, должна иметь толщину от 2,5 до 5,2 сантиметров.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Как выбрать розеточный блок для кухни

Итак, разновидностей очень много, и фирма, с которой вы заключаете договор о производстве кухни на заказ, предлагает вам на выбор варианты встроенных розеток. Понятно, что прежде всего они будут вам настойчиво предлагать самые дорогие.

Но определитесь с тем, что вам действительно важно:

• количество гнёзд в розетке для подключения. Подумайте о том, сколько приборов вы можете одновременно использовать и добавьте ещё одно гнездо. Обычно это число сводится к трём;
• наличие заземления – обязательное требование для кухни;
• непростой вопрос – суммарная мощность подключённых электроприборов. Интереса ради возьмите и изучите по паспорту мощность миксера, комбайна, соковыжималки и всего, что вы там ещё используете, и прибавьте к этому 20 процентов на всякий случай. В среднем по мощности нужно брать блок на 3,5 кВт, не прогадаете;
• производитель розеточного блока. Не ведитесь на дешевизну китайских поделок. Лучше выбирать изделия европейского или отечественного производства. Всё-таки с них и спрос есть, и отзывов положительных гораздо больше;
• класс защиты от влаги и грязи – не меньше 44, всё, что ниже – только для компьютерного стола или прикроватной тумбочки;
• внешний вид – дело ваших интерьерных предпочтений. Иногда раздражает просто глубина посадки вилки, и это необъяснимо. Ориентируйтесь на свои ощущения.

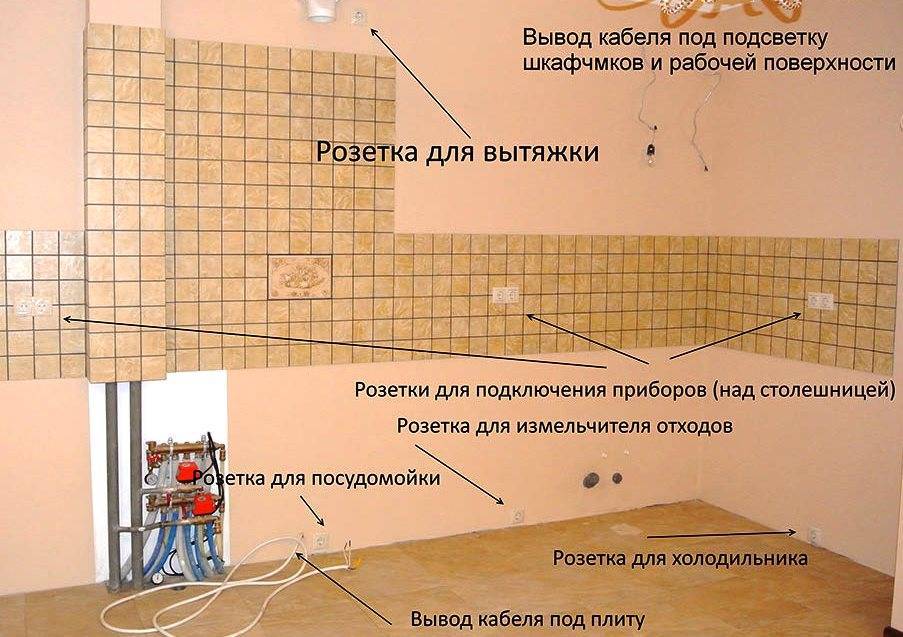

Основные правила расположения

Необходимо учитывать мощность всех приборов, подключаемых к одному разъему. Недопустимо совместное подключение электрического чайника с микроволновой печью.

Для крупных приборов желательно провести отдельные линии с подходящим сечением. Также для духовых шкафов и другой крупной техники нужно предусмотреть отдельную автоматическую защиту в электрощите. Приборы с металлическим корпусом требуют заземления, а также использования электророзеток, подключенных через УЗО.

Установка розетки над холодильником, духовкой, вытяжкой или другими электрическими приборами запрещена. Они должны находиться сбоку, расстояние не менее 20 см.

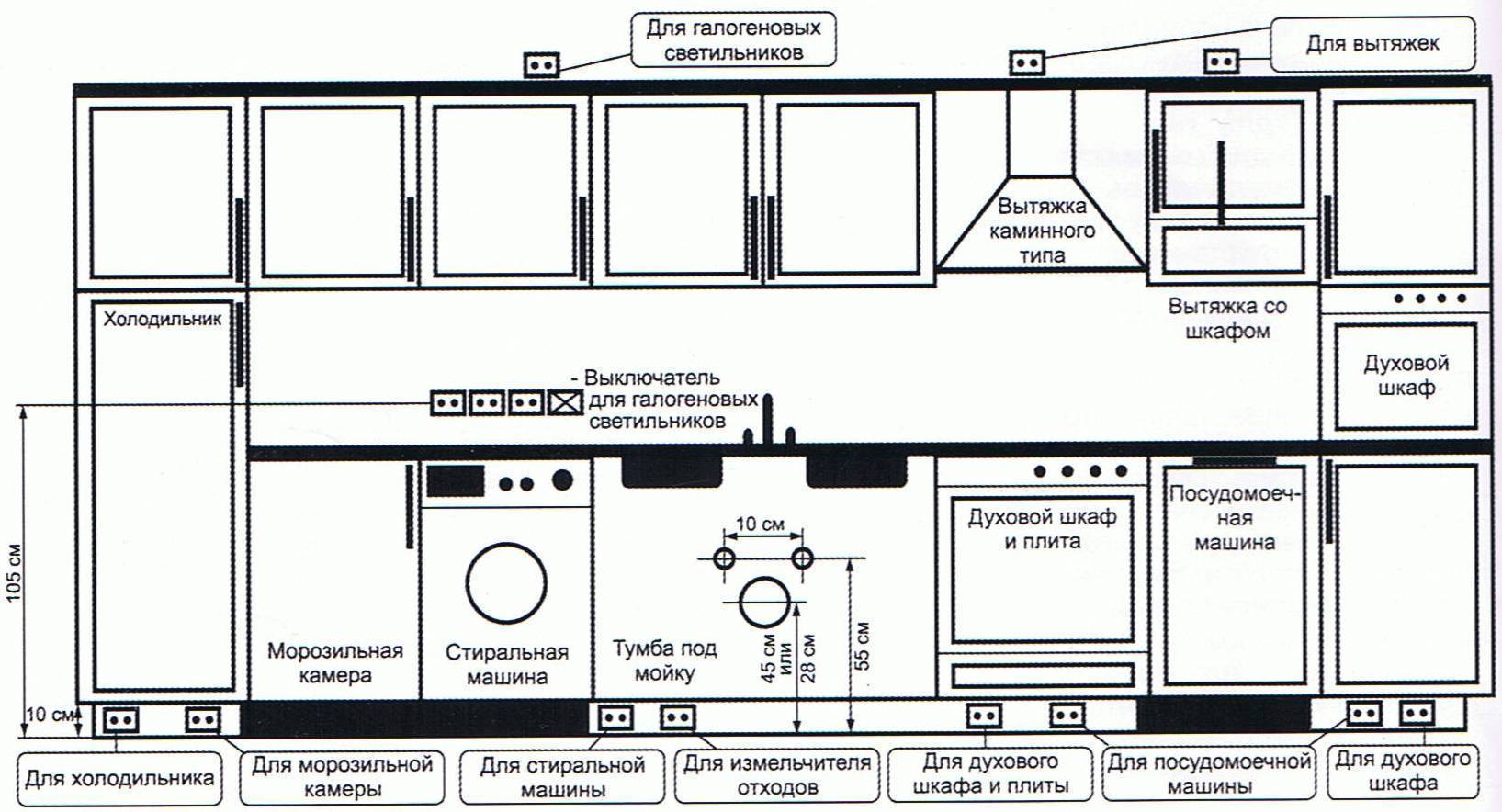

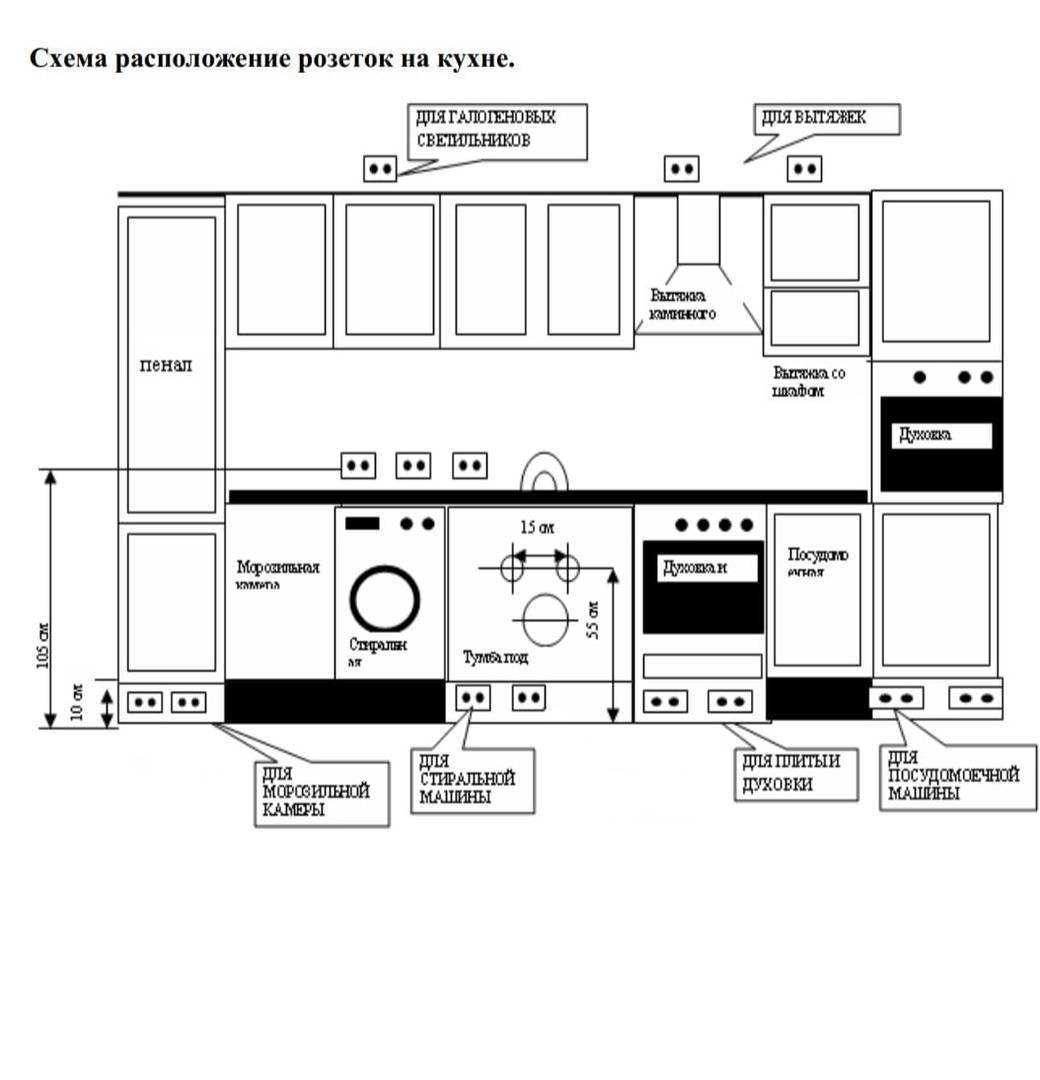

Для правильного расположения розеток на кухне можно воспользоваться готовой схемой, но лучше составить ее самостоятельно, учитывая все нюансы конкретной кухни с бытовой техникой. Чтобы самостоятельно составить план, нужно знать все размеры кухонного гарнитура, полок и других элементов. Это знание необходимо, чтобы определить места подключения встроенной бытовой техники.

Для варочной поверхности и духового шкафа устанавливают два разных разъема, их подключение производится независимо друг от друга. Если духовой шкаф находится под варочной поверхностью, то место подключения располагают внизу, высота должна составлять около 180 мм от пола. Также кухонные розетки для плиты можно поместить за соседним шкафчиком, но расстояние от боковой стенки плиты в этом случае не должно быть меньше 200 мм, а высота от пола 200–750 мм. Иногда духовой шкаф устанавливают в высокий пенал, на уровне столешницы, тогда источник питания располагают в нижнем ящике или в боковом шкафу.

Многие, чтобы подключить холодильник, используют удлинители, но это противоречит инструкции. Провод холодильника имеет небольшую длину, обычно около 1 метра. Это нужно учитывать при планировании места подключения. Стоить помнить, что электророзетка должна располагаться рядом с прибором, а не за ним. Идеальное расстояние, это 200–750 мм от пола и 100–200 мм от боковой стенки прибора.

Нередко на кухне размещают стиральную и посудомоечную машину

Чтобы обеспечить подачу воды, их устанавливают рядом с мойкой, поэтому необходимо уделить особое внимание электророзеткам. Наилучшее решение – разместить их в соседнем от мойки шкафу, на расстоянии 100–200 мм и высоте от пола 200–400 мм. Микроволновая печь и кофемашина не являются обязательными элементами, но многие люди ими пользуются

Поэтому нужно подумать, куда их подключить. Микроволновая печь, как правило, стоит на уровне глаз, значит, разъем должен быть на соответствующей высоте. Удобно будет сделать один двойной разъем для этих приборов. Если что-то из техники будет стоять на столешнице, то электророзетки монтируют в кухонном фартуке. При необходимости их можно использовать для другой техники

Микроволновая печь и кофемашина не являются обязательными элементами, но многие люди ими пользуются. Поэтому нужно подумать, куда их подключить. Микроволновая печь, как правило, стоит на уровне глаз, значит, разъем должен быть на соответствующей высоте. Удобно будет сделать один двойной разъем для этих приборов. Если что-то из техники будет стоять на столешнице, то электророзетки монтируют в кухонном фартуке. При необходимости их можно использовать для другой техники.

Помимо крупной бытовой техники, во время готовки используются и другие приборы, для них электророзетку делают в кухонном фартуке. Количество определяет сама хозяйка, от этого зависит удобство приготовления пищи. Необходимо продумать точное число необходимых разъемов и добавить еще 2–3 штуки, чтобы не ошибиться.

Выделяют три основных уровня высоты розеток на кухне: первый уровень расположен на высоте 100–300 мм от пола, предназначен для подключения крупной бытовой техники, которая должна быть постоянно включена в сеть; второй уровень расположен на высоте 100–200 мм от столешницы. Их используют чаще остальных, они предназначены для большей части кухонной техники; верхний уровень – на высоте 2 метра и более от пола. Предназначены для вытяжки, светильников.
