Сабвуфер своими руками: от начального уровня к высокому классу

Из чего изготовить короб

Короб для сабвуфера – это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.

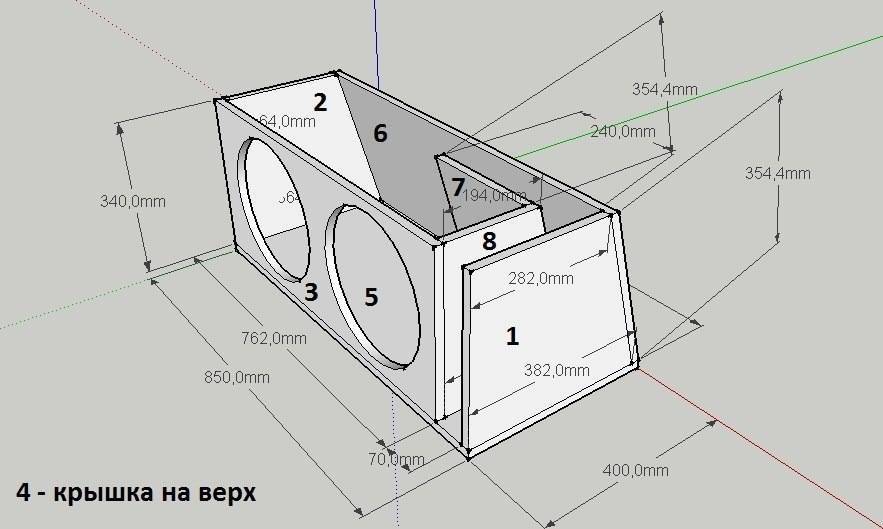

Как построить короб для сабвуфера фазоинверторного типа

Стандартный вариант самодельного сабвуфера – это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.

Необходимые инструменты:

• шумоизоляция;
• саморезы по дереву длиной 50 мм;
• дрель;
• отвёртка;
• электрический лобзик;
• жидкие гвозди;
• герметик;
• клей ПВА;
• карпет.

Для изготовления корпуса нужно следовать такому плану:

Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
Перед тем как соединить все части корпуса, вставляем динамик.
Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.. Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля

Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Тоже просто

Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

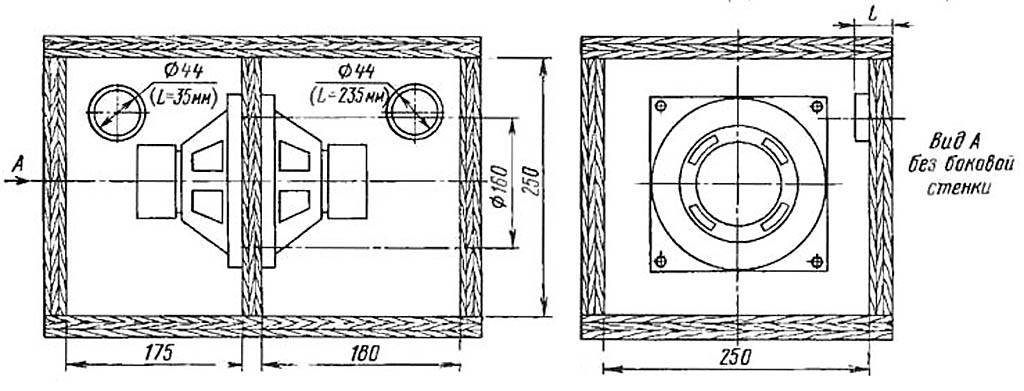

Конструкция простого сабвуфера

Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):

• Готовят комнату, микрофон и приборы, как описано выше.
• Подают на УМЗЧ попеременно 63 и 100 Гц.
• Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).

Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.

Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:

1. Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
2. Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
3. Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
4. Всплеск ближе к 100 Гц – то же, но для короткой трубы.

После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!

Готовая и самодельная трубы для резонаторов акустических систем

Трубы для резонаторов

Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.

Сабвуфер своими руками от начального уровня к высокому классу

Изготовление начал с корпуса . Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.

Далее силовой трансформатор . Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.

Усилитель на TDA7294 . Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.

Рассмотрим стерео-усилитель для сателитов . Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.

Блок тембров . Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники – старые при регулировке могут “шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.

Фильтр НЧ . Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.

Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом – и в путь.

Низкочастотный динамик 10ГД-30Б . Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!

В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал Бухарь.

Размер громкоговорителя (динамика)

Очень часто сабвуферы делят на классы согласно размеру (чаще диаметру) рабочей поверхности диффузора установленного динамика. Применяемые в строительстве сабвуферов динамики (вуферы) имеют, как правило, наибольшие размеры, т.к. они должны двигать большое количество воздуха для создания низкочастотных звуковых волн. Для получения того же уровня громкости на частоте на одну октаву ниже (например на 30 Гц вместо 60 Гц) вам потребуется в четыре раза больше мощности. Чем ниже резонансная частота динамика, тем меньшей частоты звуки способен воспроизвести громкоговоритель с заданным уровнем искажений. Резонансная частота динамика (обозначается Fs) определяется комбинацией массы его подвижных частей (диффузора, защитного колпачка, катушки и ее основания) и гибкости подвеса. При нормальных условиях нам потребуется более мощный усилитель, чтобы «раскачать» динамик сабвуфера, нежели обычную акустическую систему

Однако важно помнить, что хотя вы и должны иметь усилитель с запасом по мощности, чтобы избежать искажений (клипинг), основной задачей все же является согласование сабвуфера с основными акустическими системами. На любом уровне громкости сабвуфер не должен выделяться и локализироваться, а лишь невидимо расширять границу звучания системы вниз по кривой АЧХ

Самыми распространенными размерами динамиков для использования в сабвуферах являются 8″, 10″, 12″, 15″ или 18″
(речь о диаметре круглого диффузора). Несмотря на то, что 18″ сабвуфер способен воспроизвести бас самой низкой частоты и на максимальной уровне громкости, самый большой динамик далеко не всегда является наилучшим выбором для оптимального воспроизведения басовых нот. Большие вуферы сложнее контролировать и настраивать. В наши дни на рынке присутствуют 10″ сабвуферы, способные двигать столько же воздуха, сколько могли переместить старые 15″ модели. Это стало возможным благодаря очень длинноходному диффузору 10″ динамика, спроектированному с учетом сохранения параметров линейности на протяжении всего своего рабочего хода, и высокомощному цифровому усилителю класса D, способному как следует раскачать такой вуфер в корпусе небольших размеров.

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы:
Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы:
Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

Инструкция по изготовлению

Изготовление колонки – многоэтапный процесс, подразделяющийся на слесарные и электромонтажные работы. Колонка для дома (вернее, для ПК или домашнего кинотеатра) изготавливается по заранее выбранному чертежу. Выберите вариант сабвуфера – мини- или обычный, от этого зависит размер ящика, изготавливаемого в начале работ.

Сборка корпуса

Чтобы собрать корпус, выполните следующие действия.

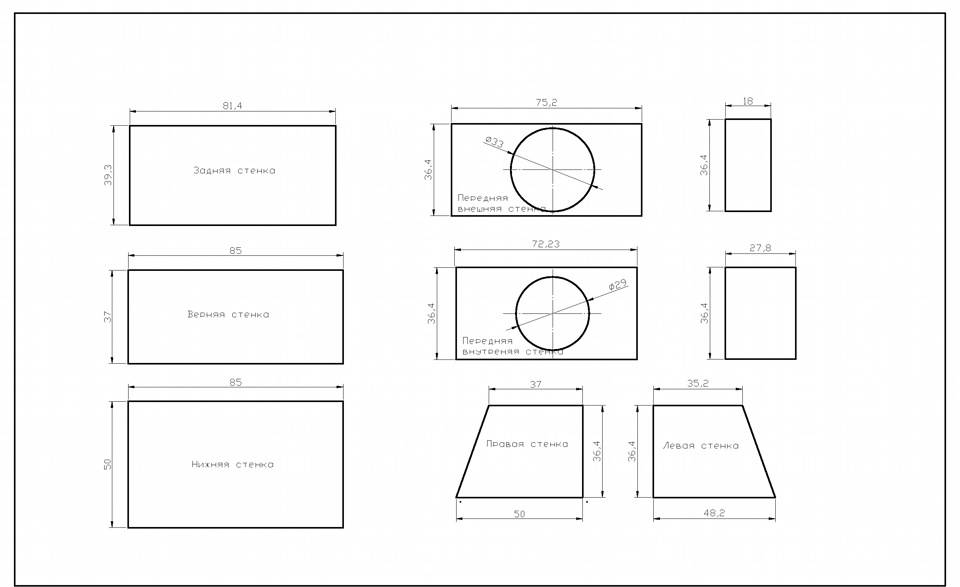

1. Распилите по чертежу доску из ДСП, натурального дерева или МДФ, на составные элементы.
2. Подготовьте прямоугольное отверстие под лабиринт из кабель-канала.
3. Скрепите на уголках или склейте эпоксидным клеем верхнюю, нижнюю, заднюю и боковые грани. Получится не полностью собранный ящик, обладающий достаточной жёсткостью.

Ящик для колонки собран.

Чтобы собрать и установить порт, сделайте следующее:

1. выпилите из короба подходящие куски, вписывающиеся в размеры колонки;
2. присоедините колено короба в месте поворота кабель-канала;
3. проверьте, что порт (сборный кабельный короб) подогнан под внутренние размеры ящика;
4. приклейте его с помощью термоклея или герметика.

Когда клей засохнет, проверьте, что порт из короба не болтается. Недостаточное его закрепление может привести к тому, что он входит в резонанс на определённой частоте.

Отверстие для динамика

Динамику требуется большое, желательно идеально круглое отверстие под его внешний диаметр. Вырежьте такое, чтобы динамик свободно проходил в него. Большинство маломощных «басовиков» (до 30 Вт) вписываются в 8 дюймов по диаметру отверстия. Если сабвуфер собирается на основе обычной прямоугольной или кубической колонки, то замените переднюю стенку. Лишние отверстия от дополнительных динамиков не нужны.

Обработка внутренней части корпуса

После установки лабиринтного канала, позволяющего колонке выдавать максимум басов и при этом не «бубнить» на нижних частотах, внутреннюю часть колонки покрывают демпфирующим материалом. Он уменьшает вероятность появления резонанса со временем. В качестве демпфера применяют преимущественно толстое сукно, сложенный в несколько слоёв драп, шерстяную ткань или просто кусок старого протёртого ковра. Он поглощает избыток звуковых волн, не давая им переотражаться несколько раз, что в итоге привело бы к расшатыванию конструкции и появлению резонанса.

Важная часть внутренней сборки – компоновка, размещение функциональной электроники. Вначале подготавливают усилитель. Сделайте следующее.

1. Изготовьте печатную плату согласно её топологии (карты дорожек).
2. Разместите радиоэлементы согласно электромонтажной схеме (сборочному чертежу).
3. Пропаяйте все контакты ножек деталей с дорожками печатной платы.
4. Припаяйте провода на вход, выход и для электропитания собранного усилителя.
5. Присоедините радиатор усилителя к основной микросхеме и разместите его в надёжном месте колонки, например, используя винтовые стойки. Допустимо располагать его и на деревянных подкладках – он не будет нагреваться настолько, чтобы подпалить дерево.
6. Если мощность динамика достигает сотен ватт, соберите дополнительные усилительные каскады. Их количество ограничено лишь свободным местом внутри колонки.

Например, 8 каскадов по 100 Вт, усиливаемых 25-ваттный звук с выхода микросхемы, включённых по мостовой схеме, способны обеспечить 800 Вт.

Но для охлаждения всех радиаторов потребуется мощный компьютерный кулер, поток воздуха которого направляется на эти радиаторы. Каждому транзистору потребуется свой теплоотводящий радиатор. В старые времена использовались и радиолампы – сейчас они вытеснены транзисторами и микросхемами. К тому же уровень линейных искажений в радиоламповых усилительных каскадах зашкаливает.

Мощность на коллекторе, рассеиваемая транзистором (его фактическая полезная мощность) лишь в 1,5-2 раза больше тепловой, выделяемой полупроводниковыми переходами при нагреве в процессе интенсивной работы. Чтобы отвести лишний жар от силовых элементов, и нужен радиатор.

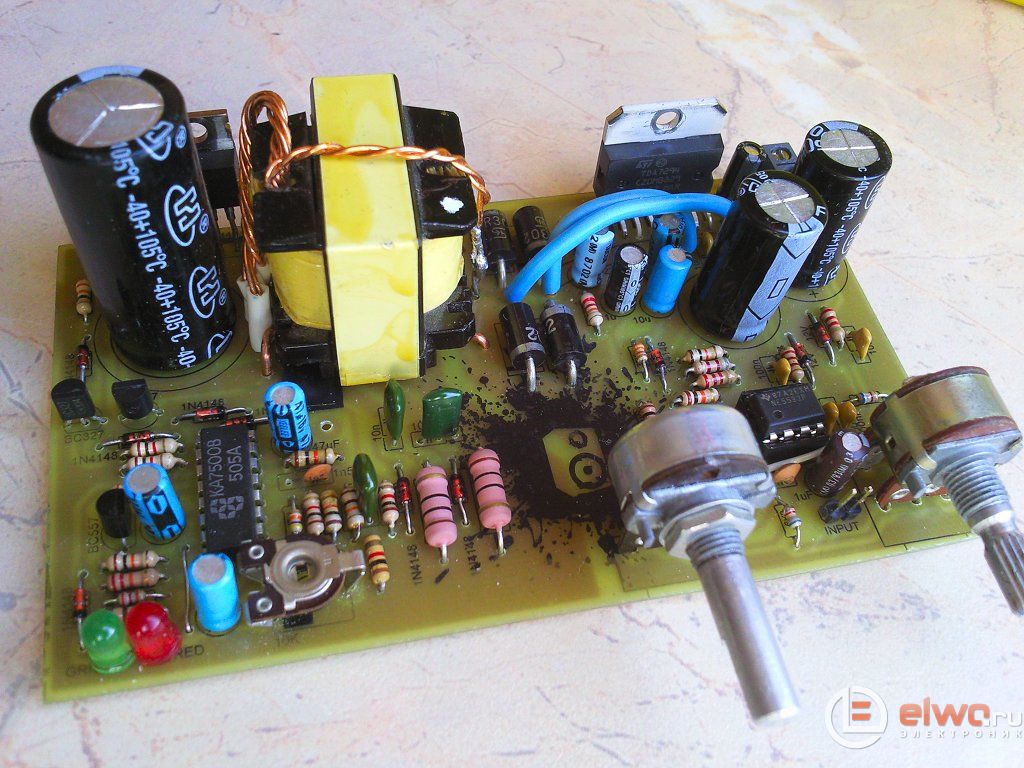

Усилитель мощности на микросхеме

Микросхема TDA7294 в типовом включении, ничего особенного. Контакты MUTE и ST-BY постоянно подключены к плюсу через нужные цепочки R-C.

1. Используйте толстые провода в силовых цепях. Входной конденсатор С4 должен иметь, по крайней мере, 4700uF ёмкости, от его эффективности зависит выходная мощность. Обязательно используйте 10 А предохранитель на аккумуляторной линии. Предупреждаем – схема не для начинающих, запуск инвертора требует некоторых знаний и оборудования. Когда делаете первый запуск, используйте питание с ограничением тока.
2. Масса разведена удачно – опасались, что появится фон, шум, самовозбуждение, но оказалось, что всё нормально. В начале были проблемы с лёгким гулом в фильтре, но оказалось, что виновата была LM358 – эта микросхема совершенно не подходит для качественного аудио. Обычная TL072 или NE5532 гораздо лучше.
3. Преобразователь устойчив к короткому замыканию во вторичной обмотке и выходных линиях питания – мгновенно отключается, так что не бойтесь его сжечь при случайных КЗ на плате УМЗЧ. Про корпус УНЧ для автомобильного сабвуфера сказать нечего – кто какой хочет, такой и применит – главное грамотно настроить саму схему, а дальше дело фантазии…

Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.

В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.

Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.

Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494. Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.

Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.

Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе. В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107. Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие

При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А

Идеальным вариантом станут ключи на 60 В с током на 50-60 А.

Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно. Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.

Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.

Прикрепленные файлы:

Сабвуфер – это элемент акустической системы, который воспроизводит звучание аудиотреков на самых низких частотах. Иметь хороший сабвуфер – мечта меломана, ведь качественное звучание музыки в салоне машины любят все. Однако подобное устройство стоит недёшево. Впрочем, большинству автовладельцев под силу рассчитать короб для сабвуфера и сделать его своими руками, чтобы избежать ненужных трат на заводскую модель.

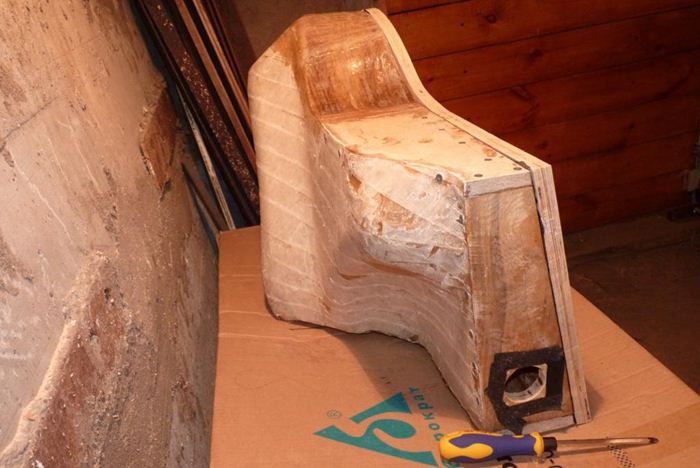

Делаем сабвуфер стелс своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы – 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

Узнайте, какие документы нужны для замены прав при смене фамилии. и нужно ли еще раз сдавать на права.

Недавно купили новый автомобиль? Прочтите советы по обкатке нового авто от опытных автомобилистов.

Здесь http://za-rulem.org/avtotovary/pokupka-avto/byudzhetnye-krossovery.html можно узнать, как правильно пользоваться и ухаживать за автоматической коробкой передач.

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя. Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов. Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев). Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой. В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет – скрепляем саморезами. Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся. Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное – надежно прикрепить ее к округлому элементу. Вырезаем отверстие в торце для розетки. В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера. Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта – покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку. Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Типы усилителей, пригодных для установки в машину

На практике усилитель для сабвуфера в машину может относиться к одному из следующих типов:

• Моно – питает один динамик, то есть только сам сабвуфер. Остальные динамики довольствуются сигналом от аудиовыхода магнитолы.
• Двухканальный – энергия идёт на два обычных динамика и один сабвуфер.
• Четырёхканальный – снабжает два низкочастотных и четыре обычных динамика.

Более сложные системы, рассчитанные на большое количество звучащих элементов, как автомобильный
усилитель мощности для сабвуфера непрактичны и почти никогда не используются.

Кроме того, можно выбрать мощность усилителя для сабвуфера. По отношению к мощности самого саба (RMS) они делятся на следующие типы:

Меньшая мощность. Не рекомендуется, поскольку не позволит полностью использовать возможности акустики.
Равная RMS. Безопасна для саба, но – не автомобильного. Дело в том, что напряжение обычной бортовой сети с выходами на 12 вольт может меняться. Если при работающем усилителе будут включены ещё какие-то электроприборы, система легко уйдёт в клип. Этим термином обозначают ситуацию, когда от усилителя пытаются получить большее напряжение, чем есть в системе питания. А клиппованый сигнал – это быстрая смерть звуковой колонки.
Превышающая RMS. Здесь есть свои подводные камни: если постоянно на большой громкости слушать «тяжёлую» музыку с обилием низких частот – такой усилитель тоже спалит саб

Однако при осторожном использовании такой вариант всё-таки является самым безопасным.

О материалах для самостоятельной сборки сабвуфера

Важно!
Подбирайте материалы, которые отвечают вашим задачам: звукоизоляции, плотности и прочности. Практика показывает, что идеальный материал — это MDF (средней плотности древесностружечная плита), сгодится на крайний случай и качественная фанера. Также используют и ДСП, но по всем трем характеристикам оно значительно проигрывает

Как сделать сабвуфер в домашних условиях и не потратиться? Использовать подручные материалы. В принципе, при должном обустройстве, подойдут и дверцы старой советской мебели, наверняка оставшейся у каждого в чулане

Также используют и ДСП, но по всем трем характеристикам оно значительно проигрывает. Как сделать сабвуфер в домашних условиях и не потратиться? Использовать подручные материалы. В принципе, при должном обустройстве, подойдут и дверцы старой советской мебели, наверняка оставшейся у каждого в чулане

Практика показывает, что идеальный материал — это MDF (средней плотности древесностружечная плита), сгодится на крайний случай и качественная фанера. Также используют и ДСП, но по всем трем характеристикам оно значительно проигрывает. Как сделать сабвуфер в домашних условиях и не потратиться? Использовать подручные материалы. В принципе, при должном обустройстве, подойдут и дверцы старой советской мебели, наверняка оставшейся у каждого в чулане.

Сабвуфер для автомобиля обязательно должен обтягиваться (кроме передней панели — она — дело вкуса) звукоизолирующим материалом, хорошо подходит обыкновенный ковролин офисного типа.

Помните — пластик смотрится красиво на сабвуферах, но это будет серьезная ужимка качеству звука. Необходимо решить, сабфвуфер станет модным комплектующим салона, или качественным дополнением к акустической системе.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

Ремонт сколов и трещин на лобовом стекле своими руками: доступные способы

Рубрика: Ремонт своими руками

• 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
• 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
• 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
• 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
• 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.
