Сайдинг внахлест: стыковка панелей без соединительной планки (видео, фото)

Комплектация сайдинга

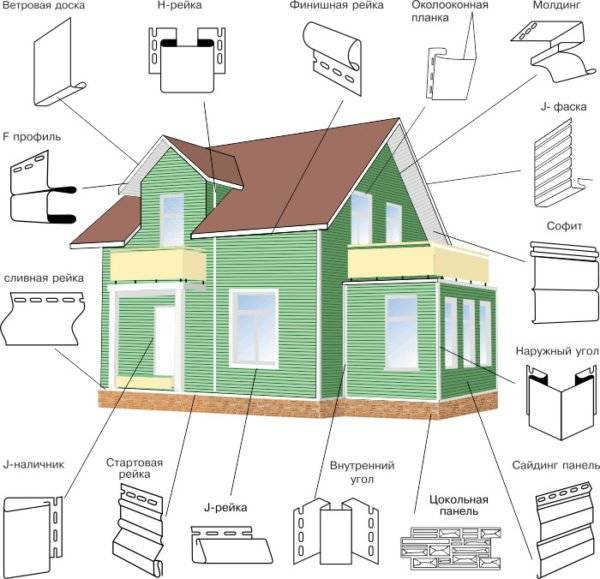

Помимо панелей, способных образовывать лишь плоскости, производятся доборные элементы (доборы), служащие для оформления стыков разных полотен под углом или в одной плоскости, для отделки оконных или дверных проемов и т.д.

К стандартным типам доборов можно отнести:

Простой и сложный угол (наружный и внутренний).
Н-профиль.
J-планка.
Стартовая планка.
Финишная планка.
Наличник.
Софит.
Околооконный профиль.

Все доборные элементы полностью соответствуют основным панелям по типу материала, цвету или по типу защитного покрытия.

Внимание! Иногда в качестве украшения используют доборы другого, контрастного цвета, что придает обшивке нарядный и оригинальный вид

Правила стыковки материала без соединительной планки

Чтобы соединить сайдинг, учитываются определенные нюансы, позволяющие избежать серьезных проблем в дальнейшем:

Установку рекомендуется проводить в теплое время года. Дело в том, что при низких температурах изначально устаиваются более широкие зазоры, которые не всегда возможно выставить правильно.

Величина нахлеста должна быть не менее 25 мм

Сайдинг монтируется в шахматном порядке, это позволит нивелировать видимость мест наложения. Такой метод имеет одну особенность: необходимо создать под краем внутренней детали упор, чтобы снизить вероятность прогиба изделия.

Технология монтажа

Для монтажа сайдинга внахлест потребуется провести предварительные работы: подготовка основания, создание обрешетки с шагом между стойками 50–60 см, распределение утеплителя и гидроизоляции.

Ставится начальная планка. Она располагается над отливом или на некотором удалении от земли и фиксируется по центру крепежных отверстий оцинкованными саморезами с учетом зазора.

Если стыковать все участки поочередно и не спеша, то дом получится очень красивым.

Почему используют метод нахлёста

Накладка экономична, так как не нужен Н-профиль

Преимущества

Есть несколько причин для применения укладывания сайдинга с наложением панелей:

Экономия. В целях сокращения расходов на материал применяется нахлёст — прямое соединение. Вы избегаете масштабной подрезки, как это происходит при работе с Н-профилем.
Эстетичность. Внешний вид стен образует единое покрытие без разделительных планок. Такой результат получается при точной стыковке, с соблюдением правил.
Нестандартные стены, на которые не хватает длины полотна.
Простой монтаж. Данный способ выполняется легче и обшивку дома можно сделать своими руками. Упраздняются подгонка каждой панели под нужную длину, не нужно устанавливать стыковочную планку. Наемные рабочие учитывают все эти нюансы и значительно повышают тариф оплаты.
Цветовая гамма. Применяя метод накладки, вам легче выбрать нужную цветовую гамму облицовки, так как в продаже часто нет комплектующих элементов нужного оттенка. Поэтому соединение делают без использования вспомогательных декоративных планок.

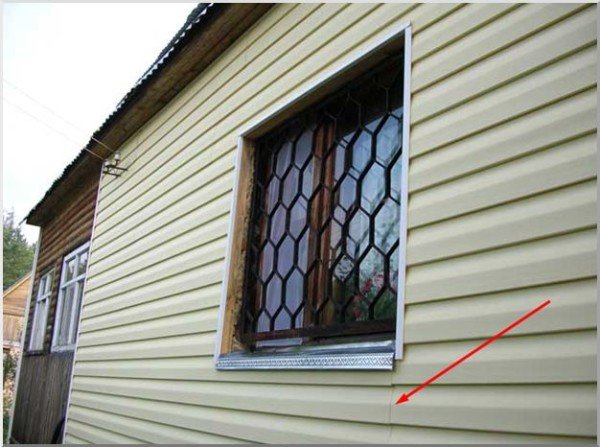

При соблюдении правильной технологии укладки, линии стыка не заметны

Недостатки

У монтажа ПВХ вагонки внахлёст имеются минусы:

Работа должна выполняться аккуратно, это лишняя затрата времени.

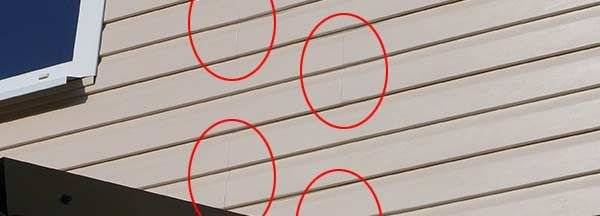

Эффект сплошной поверхности наблюдается не со всех точек обзора. Накладку видно, если смотреть со стороны наложения.
Щели становятся заметнее при сезонных колебаниях погоды.

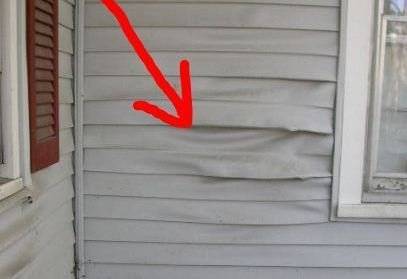

При несоблюдении технологических правил установки, происходит вздыблевание соединительных мест.
Нарушение герметичности. На участки наложения может оказывать воздействие ветер. В щелях скапливаться грязь, пыль.

При усадке постройки и сезонном смещении грунта щель может становиться более заметной

Установка начальной планки (стартовой полосы)

Монтаж сайдинг панелей всегда происходит с применением стартовой планки. Она крепится по периметру здания (или той его части, которую
планируется обшивать).

Начальная планка закрывается рядом панелей, поэтому к ней не выдвигается особых требований. Ее можно соединять из обрезков или использовать планку другого цвета.

Стартовая планка задает тон всей работе. Лучше потратить больше времени на ее выравнивание по уровню, чем пытаться исправить даже минимальный уклон по ходу выполнения монтажных работ.

Разметка перед установкой начальной планкиПрежде чем начать ее крепить, нужно обозначить место будущего крепления.

Для этого следует вбить гвоздь (вкрутить саморез) на самом нижнем уровне стены.

Расстояние от гвоздя до земли должно быть равным ширине стартовой планки.

Далее между гвоздями натяните нить. Проконтролируйте правильность натяжения нити с помощью строительного уровня. Далее, используя мел нарисуйте по нитке линию между гвоздями. Она и будет обозначать линию крепления стартовой полосы.

Фиксация начальной планкиЧем чаще вы будете использовать уровень, тем
более правильно и ровно будет выполнен монтаж сайдинга.

Однако, как минимум каждый третий ряд рядовых полос сайдинга следует проверять на возможность отклонения от уровня.

После этого зафиксируйте планку.

Как правильно крепить виниловый сайдинг к стене

При монтаже элементов из винила нужно правильно осуществлять крепеж

А именно, важно придерживаться следующих условий:. Правильный крепеж винилового сайдинга- расстояние между двумя соседними саморезами должно быть около 250-300 мм

Правильный крепеж винилового сайдинга- расстояние между двумя соседними саморезами должно быть около 250-300 мм.

– закручивать метиз или забивать гвоздь нужно строго перпендикулярно плоскости.

Правильное крепление винилового сайдинга
Зазор между саморезом и панелью сайдинга

Достигается нужный зазор двумя способами.

Во-первых, можно приложить монету.

Зазор между планками

Зазор компенсирует линейное расширение материала.

Монтаж планки на углах

Полезно знать. Некоторые строители рекомендуют сразу устанавливать стартовую планку на оконные и дверные блоки. Однако делать этого не стоит, потому что далеко не всегда возникает в ней потребность. Размеры окна не столь идеальны, чтобы рядовые планки сайдинга при монтаже оказались как раз на уровне планки.

Технология укладки

Монтаж сайдинга начинается с создания обрешетки, укладки утеплителя, пароизоляции. Шаг между вертикальными брусками соблюдается 50–65 см. Горизонтальные рассчитываются исходя из размеров материала.

При соблюдении правил швы трудно заметить

Этап 1. Последовательность действий

Стартовая планка ставится над отливом/фундаментом. Фиксация делается саморезами в центре крепёжных элементов. Винты не закручиваются заподлицо, оставляется свободный ход для расширения материала.
При наличии сложных/внутренних углов начинаете работу с этих мест, устанавливая угловой профиль, угловые элементы для удержания панелей. Для внешних углов будет использоваться специальная накладка.
Решается вопрос с направлением накладки, то есть двигаться будите навстречу шву: сначала нижняя планка, на неё закрывающая.
Определяется чередование стыков. Рассчитывайте так, чтобы смещение делалось через две панели.
Для выполнения правильного чередования некоторые элементы будут подрезаться по длине.
Шахматная стыковка должна выполняться симметрично.
На глубину стыка подрезается крепёжный замок. Лицевая часть не затрагивается.

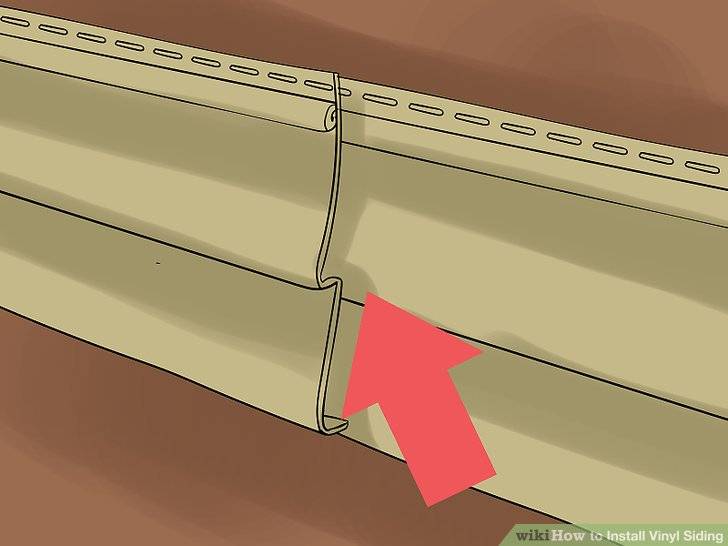

Принцип монтажа сайдинга внахлест

Этап 2. Установка первой панели

Процесс крепления сайдинга начинается с установки стартового профиля. Далее нижняя часть первой панели вставляется в профиль, а верхний край фиксируется к обрешётке саморезами/гвоздями. Крепление начинайте с середины, с последовательным продвижением к краям.

Температурные зазоры рассчитываются при установке крепежных элементов/стартового молдинга

Этап 3. Установка накладной детали

Накладываемая панель выравнивается по горизонтали, подгоняется по совмещению вырезов и крепится над первой планкой с нахлёстом.

Под длинными участками делайте укрепление, устраняющее провисание. Кусок бруска/доски прибивайте в нужном месте непосредственно к стене.

Крепёж выполняйте не спеша, аккуратно подгоняя каждую деталь, тогда стыки будут менее заметны. Финишная планка устанавливается перед монтажом последнего ряда

Этап 4. После монтажа

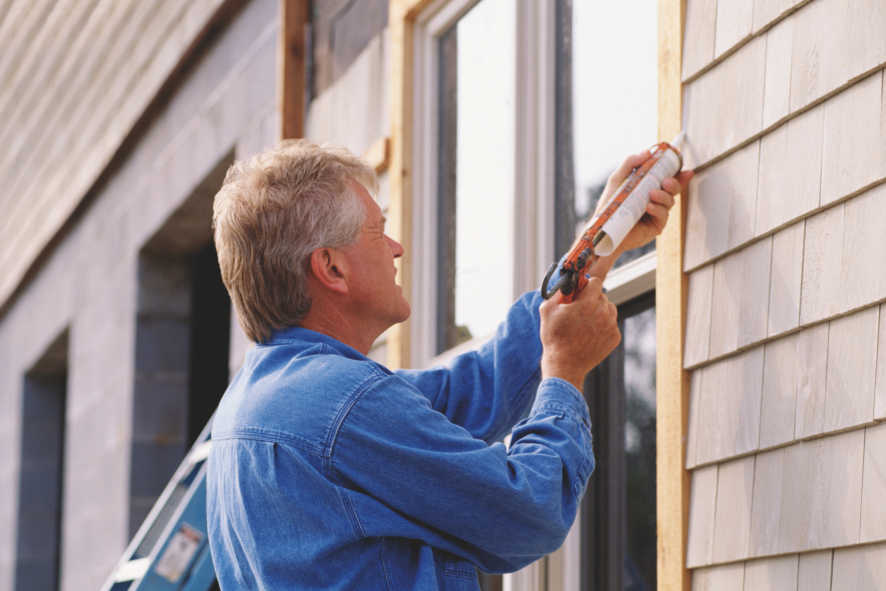

Исключить проникновение пыли/влаги в местах накладок поможет герметик. Выбирайте специальный вид для сайдинга, он эластичен и поглощает «гуляние» планок на 50%, например Tytan, Weather Master.

Промажьте герметиком панельные швы

Технология монтажа

Устанавливать доборные элементы необходимо с учетом некоторых правил и нюансов. Это позволит выполнить работы без особых затруднений и избежать проблем в дальнейшем.

Необходимые инструменты

Для крепежа потребуются следующие приспособления:

Шуруповерт или дрель с регулируемыми оборотами. Используется для вкручивания саморезов, поэтому дополнительно комплектуется подходящими битами.
Уровень. Необходим для выставления планок и профилей. Если не выполнить точное выравнивание, дальнейшие работы будут крайне проблематичными.
Болгарка, пила или электрический лобзик. Применяются для обрезки фрагментов до нужного размера.
Пассатижи для создания отверстий. «Ушки» обеспечивают более надежную фиксацию при соединении финишной полосы или молдинга.
Молоток. Используется, если вместо шурупов применяются гвозди.
Киянка. Иногда необходима для выставления панелей. Если требуется такой инструмент, чаще всего это означает несоблюдение температурных зазоров.
Измерительные приспособления: линейка и рулетка.

Полный набор инструментов для монтажа сайдинга

Все необходимое подготавливается заранее, чтобы выполнять работы без задержек.

Крепление начальной планки

Работы начинаются после установки обрешетки. Все стойки должны быть выставлены точно по уровню в единой плоскости. Стартовую планку для металлосайдинга или винила при горизонтальном расположении панелей необходимо крепить так:

Деталь фиксируется по нижнему краю строения или по отливу, если отдельно создается цокольный участок (его обшивка практически идентична работе с фасадом).

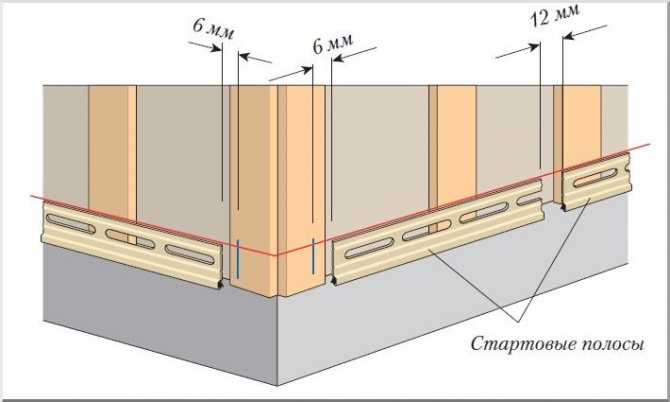

Для крепления начального элемента от земли отступают 4–6 мм, чертится линия, от нее отмеряют вверх 40 мм. Это стандартный параметр для большинства изделий шириной 45–50 мм.
По разметке вкручиваются саморезы или вбиваются гвозди, все проверяется по уровню. Крепеж размещается под прямым углом точно посередине. Фиксацию начинают от центра и двигаются к краям.
Если требуется стыковать фрагменты при нехватке длины, их необходимо закрепить на расстоянии 6–10 мм друг от друга.

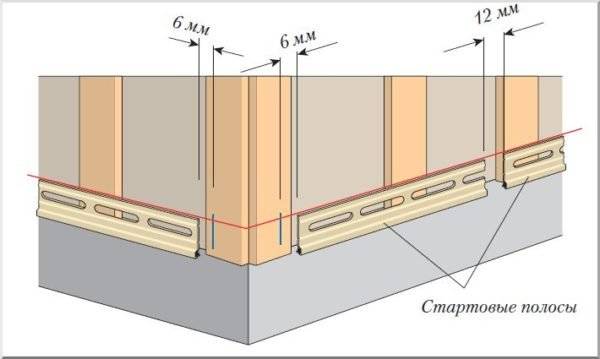

Стартовые изделия используются вместе со сложными угловыми сегментами, поэтому между ними также формируется зазор.

Возможно два варианта стыковки стартовых полос и угловых профилей: 1 — с зазором между деталями; 2 — без отступа, но с подрезкой гвоздевых планок на угловом элементе

При выборе вертикального способа детали размещаются параллельно панелям.

Установка H-соединителя и J-профиля

Ввиду того что стыковочная рейка используется для соединения разных участков сайдинга, ее располагают после выставления начальной планки и углов. Изделие размещают строго вертикально, исключения возможны только при сложных вариантах обшивки, тогда требуется тщательная подгонка. Фиксация осуществляется саморезами через имеющиеся отверстия с шагом 35–45 см, обязательно оставляется технологический зазор. Края сайдинга не должны входить плотно, чтобы избежать деформации при температурном расширении.

При стыковке элементов очень важно учитывать демпферный зазор

Если J-профиль применяется в качестве стыковочного или другого элемента, порядок действий следующий:

Определяется месторасположение, после чего деталь выставляется в заданном направлении точно по уровню.
Если требуется подрезка (особенно при работе с оконными проемами и свесами крыши), то она производится без формирования угла или с соблюдением 45-градусного скоса. Вставлять сайдинг нужно с зазором, плотного прилегания быть не должно.
Крепеж производится по стандартным правилам с промежутком между шляпкой и поверхностью.

Наружные и внутренние углы вполне реально обустроить при помощи J-профиля

Такой профиль — отличный вариант для создания навесной конструкции и подшивки карниза.

Монтаж финишной полосы

Чтобы завершить фасадные работы, закрепляют финишную деталь. Последняя панель подрезается до нужного размера, конечный профиль фиксируется под свесом крыши. Для надежности по краю сайдинга пробиваются крепежные отверстия. Фасадная деталь подсовывается под согнутый участок финишной планки.

При использовании такого профиля для окантовки окон рекомендуется подрезать его под углом 45 градусов с небольшим зазором. Фрагменты выставляются по внутреннему периметру проема и служат для крепления софитов.

Преимущества материала

Оперативность монтажа, которая обеспечивается в первую очередь благодаря небольшому весу панелей – их легко транспортировать и устанавливать. Для монтажа необходим только набор самых простых инструментов, без специализированного оборудования.
Износоустойчивость – они устойчивы к механическим повреждениям, перепадам температуры, жаре и даже сильному морозу до 40 градусов. Не портятся от воздействия влаги, сырости. Противоборствуют грибкам и плесени. Срок их службы при условии грамотного поэтапного монтажа составляет до 60 лет.
Экологичность – полимерный материал или смола на полипропилене, из которых изготовлены фасадные панели, не несут вреда окружающей среде, безопасны для людей, живущих в доме, и домашних животных.
Декоративность. Они обеспечивают фасаду красивый внешний вид. Производятся в различных вариантах и цветовых решениях, имитируют природные материалы, такие как камень, гранит, кирпич и другие.
Экономичность. Стоимость фасадных панелей намного ниже, нежели стоимость натуральных материалов, керамогранита или искусственного камня.
Широкая область применения. Панели можно устанавливать на любые типы зданий: промышленные, административные и жилые. Их можно монтировать только на цокольном этаже либо же на весь фасад, на последнем этапе строительства нового дома или для облицовки старой постройки. Их также используют для отделки колонн, ограждений и других конструкций.

Фасадные панели также можно монтировать и на деревянный каркас

Как избежать ошибок: 7 правил

Прямое соединение панелей, без соединительной планки, имеет свои особенности. Гарантию хорошего результата даёт соблюдение некоторых правил:

Монтаж проводится только при положительных температурах воздуха, не ниже 10 °C.

Иначе большие зазоры будет затруднительно выставить правильно.

Наложение панелей должно строго соблюдаться в интервале 20–30 мм.

Верхнюю панель необходимо чётко выравнивать по горизонту, добиваясь единого продолжения нижней части.

Обязательно делается подрезка гвоздевых планок/панельных замков.

В результате формируется нужное расстояние, позволяющее делать ровную накладку и компенсировать моменты расширения.

Нивелировать места наложения помогает шахматное расположение.

Под концом внутренней сайдинговой панели делается упор.

Набивается брус или доска, исключающая вероятность прогиба.

Для уменьшения видимости шва нельзя прилагать физические усилия.

Загибание конца, прижимание, натягивание замка приведёт в порче материала.

Старайтесь удалить места стыковок от дверей и углов. Начинайте укладку от этих участков, таким образом, накладка будет размещаться на определённом расстоянии

Особенно это важно в местах дверных проёмов, где при захлопывании происходит вибрация стены

Что такое классическая «американка»

Если в нашей стране для отделки фасадных стен зданий применялись, в лучшем случае, обыкновенные обрезные доски, то в Америке был немного иной подход. Для сайдинга внахлест использовались пиломатериалы со специальным профилем. В чем преимущества «американки»?

«Американка» — деревянный сайдинг

Доски имеют не прямоугольный, а клиновидный профиль. За счет этого значительно улучшается дизайнерский вид поверхностей. Уменьшается угол наклона нижних граней, поверхность становится менее ребристой. Еще один плюс – величина нахлеста не оказывает влияния на угол наклона ламелей.

Примерная стоимость на просторах Интернета

Деревянная обрешетка под сайдинг

Имитация сайдинга внахлест

Очень красивая и надежная обшивка. По внешнему виду отличить ее от вышеописанного традиционного метода невозможно, а по всем своим показателям она намного его превосходит. Эффект достигается за счет уникального профиля досок. Они также имеют клиновидную геометрию, но боковые кромки с замками. В связи с таким строением, лицевая плоскость располагается под уклоном к стене, а обратная — параллельно ей. Для улучшения вентиляции на обратной стороне могут делаться специальные канавки.

Процесс отделки стен таким сайдингом почти ничем не отличается от обыкновенной обшивки вагонкой, но в результате владельцы получают совсем новый дизайн фасадных стен.

Имитация сайдинга внахлест
