Для чего необходим муфтовый шаровый кран — особенности выбора и установки

Преимущества и недостатки изделий

Кран шар обладает следующими преимуществами:

• легкий вес;
• небольшая строительная длина;
• невысокое гидравлическое сопротивление рабочего вещества;
• возможность монтажа в любом положении в пространстве;
• превосходное соотношение стоимости и качества;
• высококлассная герметичность;

К недостаткам изделий относятся:

• высокая величина крутящего момента, необходимого для поворота рукоятки;
• появление гидравлических ударов в водопроводе, когда быстро открывается кран;
• необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
• плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

Краны шаровые латунные – особенности

Преимущества:

1. широкий выбор моделей разных производителей;
2. доступная стоимость;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. стойкость к механическим воздействиям.

Недостатки:

1. небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
2. нестабильная работа, если рабочая температура превышает 200С;
3. невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
4.  отсутствие приварной модели.

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.

Преимущества:

1. низкая стоимость;
2. широкий выбор моделей разных производителей;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. широкий ассортимент
6. стойкость к механическим воздействиям.

Недостатки стальных кранов:

1. возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
2. невозможность использовать изделия на слабоагрессивных средах;
3. нестабильность при рабочей температуре ниже -40 град С;

Рекомендации по подбору

При покупке следует уделить внимание следующим показателям:

• Диаметр прохода. Особенность заключается в том, что на кранах идет обозначение внутреннего размера. Если указан параметр 1 (1/2) дюйм, то к нему подойдет труба с проходом 40 мм или наружным диаметром 46 мм.
• Рабочее давление. Для систем отопления всегда выбирается параметр с запасом. Рекомендуемое значение от 20 бар.
• Производитель. Рекомендуется отдавать предпочтение российским или европейским производителям. Китайское производство использует для таких устройств силумин, который не отличается надежностью и устойчивостью к агрессивной среде.
• Материал корпуса. Самым надежным считаются латунные изделия. Именно они рекомендуются для систем отопления. На рынке присутствует много подделок, поэтому следует запросить сертификат на продукцию. А также изучить внешний вид изделия. Если на нем есть наплывы и прочие видимые дефекты, это должно насторожить.
• Во внутреннем пространстве рассмотреть запорный шар. Если он имеет гладкую зеркальную поверхность без дефектов, то это гарант длительной службы.
• Стоимость. Шаровые краны для отопления, цена на которые значительно ниже среднерыночной, скорее всего, также окажутся некачественной подделкой. Стоимость их начинается от 500 рублей.
• Материал ручки. Желательно выбирать металлическую. Пластик – хрупкий материал и со временем приходит в непригодность.
• Проверить запорный механизм. Он должен без особых усилий закрываться и открываться.

По многочисленным откликам потребителей, на отечественном рынке хорошо зарекомендовала себя фирма «Bugatti». Выпускает качественные шаровые краны для отопления. Цена на них достаточно высокая – около тысячи рублей. Но срок службы таких устройство доходит до нескольких десятков лет. Много негатива по поводу китайских подделок. Поэтому оборудование следует приобретать в специализированных магазинах. Для радиаторов чаще всего применяются краны шаровые для отопления 3/4, что соответствует пропускной способности труб 20 мм. Какую модель выбрать решается в конкретном случае на основе технических требований отопительной системы

Важно приобретать оригинальную качественную запорную арматуру. Тогда в процессе эксплуатации можно избежать неприятностей с протечкой системы

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Виды водопроводных шаровых кранов

Производители предлагают большое разнообразие запорных, регулирующих и смесительных кранов.

По конфигурации корпуса запорные изделия делят на:

• прямые;
• угловые;
• тройники.

Прямые являются самыми популярными в домашнем использовании. Угловые устанавливают в местах, где следует изменить направление потока и предусмотреть его регулирование. Такая надобность в водопроводных коммуникациях возникает при подключении посудомоечной или стиральной машины. В отопительных системах при подключении радиатора к входной трубе. Тройники устанавливают в месте, где требуется отсечь один из потоков или перенаправить поток.

По типу корпуса различают:

• с цельным корпусом – их нельзя починить в случае поломки;
• с разборным корпусом – ремонтируемые.

Для домашнего водопровода, если только хозяин не профессиональный сантехник, приобретают цельные краны. Они дешевле. В случае поломки их меняют.

Рекомендуем ознакомиться: Вакуумный клапан для систем канализации

Изделия с подвижным шаром ограничены диаметром в 20 мм. Шар в запорном механизме имеет возможность свободно двигаться. Это обеспечивает дополнительную герметизацию, поскольку шар прижимает к прокладочному материалу сам поток.

По проходимости шаровые краны делят на:

• Полнопроходные – пропускная способность соответствует трубопроводу.
• Редуцированные – пропускная способность уменьшена за счет меньшего диаметра отверстия в запорном механизме. Такие краны ставят на отопительные коммуникации под давлением, для смягчения гидроудара.

По способу соединения с трубой различают:

• Резьбовые. Резьба может быть с обеих сторон одинаковой (наружной, внутренней). Или разной, когда с одной стороны наружная, а с другой внутренняя.
• Комбинированные – с одной стороны резьба (любая), с другой штуцер.
• Предназначенные для сварного соединения. Такие в домашней водопроводной системе используют редко.
• Фланцевые – имеют на концах фланцы, являются магистральным вариантом запорного устройства.

В индивидуальных водопроводах используют преимущественно первый и второй вид шаровых кранов. Резьбовое соединение просто монтировать и можно быстро разобрать в случае необходимости.

По эксплуатационным характеристикам шаровые краны различают:

• низко и высокотемпературные;
• для эксплуатации под разным, от 16 до 40 атм., давлением.

Производители предлагают широкий размерный выбор шаровых кранов, от стандартных ½ дюйма, до 200 мм задвижек.

По материалу корпуса различают:

• стальные;
• латунные;
• полимерные – из непластифицированного поливинилхлорида.

Латунные являются наиболее дорогостоящими, но и наиболее надежными. Их срок службы выше, чем у стальных (не подвергаются коррозии в водной среде). Нет ограничений в сфере применения как у пластиковых.

Стальные редко применяют при монтаже домашних коммуникаций. Основная сфера их использования – промышленность.

Полимерные шаровые краны находят широкое применение в монтаже индивидуальных водопроводных систем. Производители предлагают размерный ряд от 20 мм до 63 мм. Срок службы полимерных шаровых кранов по гарантии 15 лет. Они не подвергаются коррозии. Имеют надежный запорный механизм с плавающим шаром. Цанговое соединение позволяет сделать узел разборным.

Рекомендуем ознакомиться: Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа

Что собой представляют фланцевые шаровые краны для воды?

Фланцевый кран для воды также имеет шарообразный запорный элемент, поворот которого по вертикали открывает отверстие для движения воды.

Шаровые краны такого типа применяют для трубопроводов, по которым транспортируют пар, нефть, воду, воздух. Обычно фланцевые конструкции используют в условиях, когда использование муфтовых кранов ограничено из-за условий эксплуатации (температура выше 100 °C или рабочее давление превышает 16 бар).

Важно следить за тем, чтобы кран был повернут до упора. Иначе на запорном элементе появится загрязнение, которое приведет к нарушению герметичности. Возникнет необходимость ремонта или даже замены всей конструкции

Возникнет необходимость ремонта или даже замены всей конструкции.

Существует несколько видов классификаций кранов шаровых фланцевых для воды:

Конструктивно такие краны делятся на:

• Прямоточные;

• Смесительные;

• Проходные;

• Угловые.

По пропускной способности они бывают:

• Стандартные (70−80%);

• Полнопроходные (90−100%);

• Неполнопроходные (40−50%).

Краны такого типа делают из различных материалов:

• Латунь;

• Сталь;

• Бронза;

• Чугун.

Шаровые краны также могут быть со встроенным фильтром для воды и без него.

При выборе фланцевого крана, уделите большое внимание качеству комплектующих, так как это обеспечивает длительное время службы и надежность в эксплуатации. Цена шарового крана не должна быть слишком низкой. Выбирая подобный элемент, уточните рабочую среду и допустимый температурный диапазон

В таком случае сантехнический ремонт не принесет дополнительных хлопот

Выбирая подобный элемент, уточните рабочую среду и допустимый температурный диапазон. В таком случае сантехнический ремонт не принесет дополнительных хлопот.

Достоинства крана шарового фланцевого для воды:

• Большой срок эксплуатации;

• Надежная герметичность при перекрытии потока;

• Небольшое гидравлическое сопротивление;

• Компактность;

• Небольшие размеры;

• Простая конструкция;

• Монтируется в любом положении;

• Нет необходимости в техобслуживании;

• Легкость в использовании;

• Краны с разборным корпусом можно починить;

• При необходимости быстро перекрывается вручную.

Минусы таких кранов:

• Дорогие;

• Тяжелые;

• Длинный рычаг при ручном управлении.

Читайте материал по теме:  Поставщик инженерной сантехники: критерии правильного выбора

Устройство и принцип работы

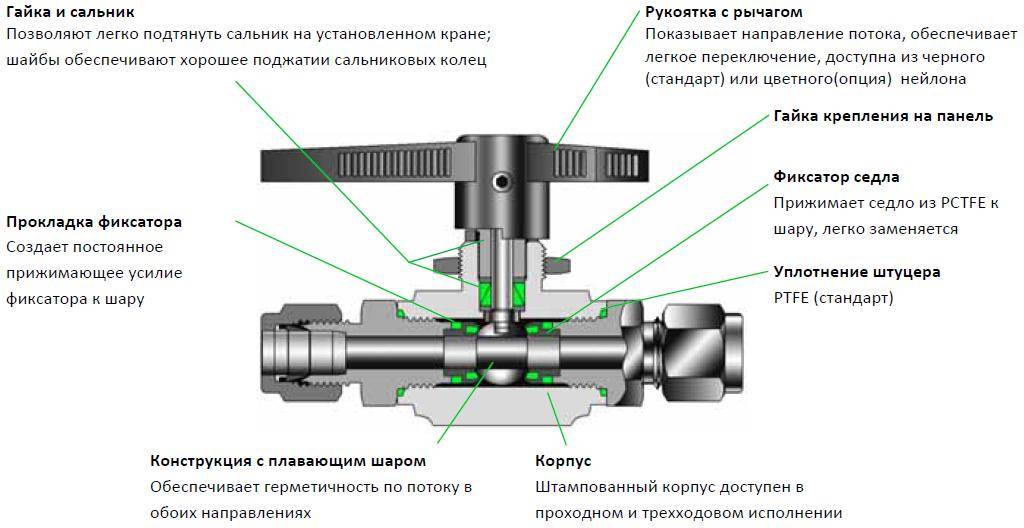

Шаровый кран состоит из корпуса, запорного элемента (пробки) шарообразной формы, закрепленного на штоке (перпендикулярном оси движения среды). В запорном элементе имеется круглое отверстие для прохода среды. Запорный элемент (пробка, затвор) и седло уплотняется фторопластами или синтетическим каучуком. Шток (шпиндель) поворачивается рукояткой.

Для полного перекрытия трубопровода достаточно повернуть рукоятку, вращающую шток, на 90°. При этом затвор в виде шара поворачивается и своей сплошной стороной надежно и герметично перекрывает поток среды. При открытии рукояти затвор поворачивается таким образом, что ось сквозного отверстия в затворе совпадает с осью трубопровода и жидкость свободно движется через кран.

Конструктивные особенности шарового крана обеспечивают возможность очень легкого и быстрого перекрытия потока среды, особенно по сравнению с задвижками и вентилями. Поэтому популярные раньше вентили (клапаны), которые для перекрытия потока нужно было долго крутить, отходят в прошлое, а рычажные смесители стоят уже в каждой квартире.

Области применения

Шаровые краны практически полностью вытеснили используемые до этого десятилетиями пробковые сальниковые клапаны и муфтовые вентили. Это произошло из-за более низких сроков эксплуатации таких технических приспособлений. Так, у пробковых кранов он в среднем составляет 8 лет, после чего хлопчатобумажный сальник внутри приходит в полную негодность.

А муфтовые вентили после интенсивной эксплуатации накапливают на рабочей поверхности уплотнительного седла осадок, который не идеально плотно перекрывает поток.

Шаровые краны имеют обычно более высокий срок службы – вплоть до 15 лет. Исходя из этого изделия имеют широкое распространение как в промышленности, так и в быту.

Такие запорные приспособления применяются на всех предприятиях следующих сфер: газовой, нефтяной и химической промышленности в трубопроводных системах. Их используют в коммунальном хозяйстве, для теплоснабжения и газоснабжения, системах водопровода и канализации. В современных домах в квартирах их устанавливают изначально, а обладатели старого жилья все чаще меняют устаревшие сальниковые краны на более эффективные шаровые.

Разновидности шаровых кранов

Шаровые краны классифицируются на разновидности по типу присоединения, размеру проходного отверстия и исполнению привода. В зависимости от сечения проходного отверстия арматура бывает:

• полнопроходной — размер пропускного отверстия в шаре идентичен диаметру трубопровода, что обеспечивает минимальные гидравлические потери в системе;
• редуцированные (стандартнопроходные) — сечение перфорации в затворе составляет 70-80% от диаметра трубопровода.

Па типу привода регулирующие шаровые краны делятся на ручные (в таком исполнении производится арматура малых диаметров — ду100 и менее) и конструкции, оборудованные механизированным приводом — электрическим, гидравлическим либо пневматическим. Необходимость использования механизированных приводов обуславливается значительными усилиями, которые необходимо прикладывать для управления крупногабаритной арматурой.

Муфтовый шаровой кран с электроприводом

В зависимости от способа монтажа краны классифицируются на:

• фланцевые;
• муфтовые;
• под приварку.

Фланцевые конструкции используются в системах, где необходима регулярная разборка/сборка трубопровода. Фланцевый стык состоит из двух пластин круглой либо квадратной формы (одна пластина устанавливается на патрубок арматуры, вторая — на смежную часть трубы), по периметру которых размещены посадочные гнезда под установку фиксаторов. Фланцевые пластины стягиваются между собой винтами и гайками, что позволяет выполнять их быстрый демонтаж.

Шаровой кран под приварку

Краны под приварку применяются на ответственный трубопроводах, где необходимо максимальная надежность и герметичность соединения. Такой стык является неразборным. Муфтовая (резьбовая) арматура чаще всего используется в коммунальной и бытовой сфере в системах водоснабжения и отопления. Также существуют конструкции комбинированного типа, в которых один патрубок фланцевый, второй — сварной либо муфтовый.

Обзор производителей

Лидером рынка шаровых кранов в России является итальянская компания Giacomini, которая производит арматуру для бытового использования. В ассортименте фирмы Giacomini представлены следующие линейки кранов:

• Giacomini R — серия арматуры для водоснабжения и радиатороного отопления, включает регулирующие изделия диаметром 15-100 мм, предназначенные для систем с давлением до 10.5 МПа и рабочей температурой до 185 градусов.
• Giacomoni Gas — линейка латунных кранов для газа и пара, выдерживающих давление до 15 МПа.

Качество продукции компании Giacomini традиционно высокое, что можно сказать и о стоимости итальянской арматуры. С целью экономии имеет смысл искать альтернативу среди изделий отечественного производства. Хорошо зарекомендовавшими себя фирмами являются такие производители как Фобос, Галлоп, LD (реализует востребованную серию кранов КШЦФ) и КМС.

Шаровые краны Фобос

Компания Фобос производит шаровую арматуру типоразмером ду15-ду200, рассчитанную на давление 1.6-16 МПа. Модельный ряд состоит из линеек:

• Фобос Эконом — краны в корпусе из нержавейки;
• Фобос Эрго — корпус из углеродистой стали;
• Фобос Моно — односоставной корпус из нержавейки;
• Фобос Ретро — стальной штампосварной корпус.

Наиболее бюджетную арматуру реализует компания Галлоп. В ассортименте преимущество представлены малогабаритные краны для радиаторного отопления размером ду15-ду50. Арматура Галлоп выдерживает давление до 5 МПа и может эксплуатироваться в системах с температурой до 150. Однако на специализированных форумах встречается множество отзывов о том, что краны Галлоп страдают проблемами с герметичностью корпуса.

Основным отечественным производителем арматуры промышленного назначения является компания LD, известная своей линейкой КШЦФ, в которую входят фланцевые краны диаметром 15-500 мм. В серии КШЦФ поставляется полнопроходная и редуцированная арматура в корпусах из нержавейки марки AISI 309 и легированной стали 09Г2с.

Фланцевый кран LD КШЦФ

Краны КШЦФ диаметром от 200 комплектуются механическим редуктором, за счет которого значительно упрощается управление арматурой. Серия КШЦФ может использовать на трубопроводы транспортирующие пар, воду и нефтепродукты температурой до 200с давлением в системе до 40 МПа.

Назначение и преимущества

Кран стальной – используется как запорная арматура для той или иной части трубопровода. Без кранов нам пришлось бы очень туго.

Вы ведь наверняка сталкивались с образованием поломок в трубопроводе даже бытового значения. Труба может засориться, дать трещину, не выдержать давление, может сломаться переход, ослабиться соединение, слететь фитинг, сломаться сам узел использующий воду. Даже унитазный бачок, если его не отремонтировать, способен доставить серьезные проблемы.

Любая такая поломка требует от вас незамедлительного вмешательства и ремонта. Ремонт же допустимо осуществить только тогда, когда система изолирована и осушена.

Без кранов нам пришлось бы отключать все ветку или, если речь идет о небольшой квартире – всю квартиру. И только потом проводить надлежащие действия. Использование запорной арматуры существенно упрощает работу.

Шаровый муфтовый кран с переключателем

Если стальной кран установлен в нужном месте, то все что вам нужно сделать – перекрыть его. Изолируется при этом только тот участок, который нас интересует, позволяя остальной системе действовать в привычном режиме.

Подобные преимущества настолько значительны, что сейчас запорную арматуру ставят:

• на входы всех без исключения веток;
• при монтаже сантехнических узлов;
• в коллекторных распределителях;
• на ветках отопления;
• на радиаторах и теплых полах.

И это только основные направления, сведенные в несколько групп. А ведь есть масса побочных.

Как видите, в нынешнем положении стальной шаровый кран – вещь крайне полезная, можно сказать, незаменимая.

Конструкция и принцип действия

Стальной шаровый муфтовый кран не был бы столь популярным, если б не его удивительная эффективность вместе с простотой исполнения. Согласитесь, какой бы удобной не была вещь, если она дорога в производстве, то о массовости можно забыть.

К счастью, дороговизна – это не про шаровые краны. Муфтовый шаровой кран являет собой надстройку над муфтой, почему он так и называется, которая позволяет благодаря шаровому механизму перекрывать поток единственным поворотом ручки.

Конструкция его очень проста. Состоит муфтовый шаровый кран из:

• корпуса в виде муфты;
• ручки;
• шарового запорного механизма;
• уплотнителей.

Корпус чаще всего имеет форму муфты или переходника. Он цельный, вылит из металла. Преимущество на рынке держат стальные и латунные изделия. Это касается как рынка потребительской сантехники, так и промышленной.

Конструкция шарового крана

Муфтовые типы конструкции подразумевают монтаж фитинга с помощью одного из известных типов соединений. Например, с помощью резьбы и накидных гаек. Однако современная запорная арматура в этом плане почти не ограничена. С тем же успехом продаются краны сварные, обжимные и фланцевые. Последние в промышленности используются куда чаще их резьбовых или приварных аналогов.

Шаровый механизм – самый важный, можно сказать, основополагающий элемент всей этой конструкции. Состоит он из шарика с отверстием внутри. Отверстие сквозное, прорезано в одной из сторон.

Если шаровый механизм находится в открытом положении, то шар отверстием будет повернут параллельно к потоку. В противном случае поток блокируется его цельной стороной.

Именно по такой схеме и работает шаровый запорный механизм. Его простота и практичность действительно удивляет.

Защиту от несанкционированного прохождения потока осуществляют резиновые прокладки и уплотнители.

Прелесть этой конструкции в самом шарике. Сферический элемент, подключенный к ручке, практически не изнашивается, если его конечно правильно эксплуатировать. Он легко ставится в крайние положения, еще проще производится. И это при отличной распространенности на рынке.

Как выбрать муфтовый кран?

Выбирать кран шаровый муфтовый необходимо с учётом следующих критериев:

• техническими требованиями к монтажу и целевым назначением системы коммуникаций;
• максимальной температуры перекачиваемой среды, её химической активности;
• предельного давления в системе;
• диаметра и материала труб;
• наличия свободного места для выбора удобного способа регулировки.

Преимущества и недостатки

Преимущества крана муфты:

• возможность установки в любом необходимом положении;
• высокий уровень герметичности;
• надёжность конструкции, обеспечиваемая применением минимального количества деталей, их прочности;
• доступность запчастей для ремонта;
• низкая вероятность возникновения застоев;
• компактный корпус;
• малый вес конструкции;
• высокая скорость открытия и закрытия.

Недостатки:

• низкая точность регулировки пропускаемого потока;
• вероятность гидроударов при резком открытии запорной арматуры;
• длинный рычаг, который не всегда удобно регулировать, особенно в условиях ограниченного пространства;
• высокий риск образования отложений, затрудняющих протекание жидкости.

Установка в любом положении

Производители и стоимость

При покупке запорной арматуры важно обратить внимание на её производителя. Valtec и Bugatti —иностранные бренды, продукция которых востребована благодаря надёжности и высокому качеству сборки

Запорная арматура отечественного производства по параметрам и характеристикам ничуть не уступает зарубежной. Наиболее известны следующие заводы-изготовители:

• Уральский завод УЗТА;
• Чуфаровский завод (ЧАЗ);
• ОАО «Бологовский арматурный завод».

Стоимость зарубежной запорной арматуры начинается от 300 рублей. Отечественной — от 150 рублей. Цена зависит от параметров, качества сборки, материала.

Разновидности

Шаровые краны постепенно вытесняют другие распространенные виды: задвижные, конические и цилиндрические. Их основой является шар, который используется в качестве запорного элемента. Во время поворота контакт подвижного элемента с уплотнителями муфты остается неизменным. Пропускается вода благодаря тому, что внутри шара высверлено отверстие. Используются такие краны в бытовых системах отопления и водоснабжения.

Существует несколько видов шаровых кранов:

• приварной;
• фланцевый;
• полипропиленовый;
• муфтовый;
• муфтовый полнопроходный.

Приварные и фланцевые

Приварные вентили закрепляются при помощи сварки, в результате чего невозможно выполнить их демонтаж. Фланцевые используются в трубах широкого диаметра. При их установке ставятся дополнительные прокладки для уплотнения места стыка. Благодаря высокой герметичности и поддержке работы с высоким давлением они используются в газопроводах и нефтепроводах. Широко их применение также и в системе городского водоснабжения.

Полипропиленовые

Полипропиленовые вентили изготавливаются из полиэтилена и полипропилена. Широко их применение в агрессивных средах, где металлические элементы конструкции очень быстро деградируют. От горячей воды они подвергаются деформации, поэтому в системах отопления стараются их не использовать. В бытовых условиях еще используются вентили, выполненные из полипропилена с металлическим запорным элементом.

При монтаже они сразу привариваются к пластиковой трубе. Получается такой гибридный вариант: полипропиленовый, приварной. Их уже можно использовать и в системах отопления. Такие вентили получили широкую известность относительно недавно, благодаря повсеместной установке систем отопления и водоснабжения из полипропилена.

Муфтовые

Муфтовые краны используются для узких труб. Диаметр их не превышает 2 дюйма. Будучи компактными, они располагаются в самых разных системах водоснабжения. Муфтовый кран больше всего распространен в бытовых конструкциях. Для перекрытия потока воды достаточно просто повернуть ручку вентиля. В промышленных установках их изготавливают из стали. Для домашних нужд подходит более экономичный материал: латунь. Какой бы ни был выбран вариант реализации, ключевые плюсы, связанные с использованием шарового элемента, остаются для них общими:

• высокая надежность;
• легкость в эксплуатации;
• стойкость к ржавчине;
• герметичность;
• простота при установке.

Полнопроходный вариант муфтового крана позволяет избежать узких мест при прохождении потока воды. Конструктивно он шире и отверстие в шаре соответствует внутреннему диаметру трубы. Стоит он дороже и весит больше.
