Ошибки подключения
Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт. Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).
И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.
Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.
Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.
Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.
Что такое проходной выключатель и его отличие от обычного переключателя
Проходной выключатель это устройство, позволяющее управлять одним источником освещения из двух и более мест. Схемы их подключения в электросеть немного сложнее, чем традиционных выключателей, так как подразумевается установка нескольких коммутирующих устройств.
В проходном одноклавишном переключателе три клеммы, а не две как в обычном выключателе
Освещение с проходными коммутирующими устройствами, как правило, монтируют на лестничных площадках, в спальных, длинных коридорах и садовых дорожках. Подобная схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.
Чтобы понять, чем выключатель отличается от переключателя, нужно сначала определиться с терминами.
Устройство обычного выключателя
Выключатель является двухпозиционным коммутационным устройством с двумя контактами для использования в электросетях с напряжением до 1 000 вольт. Это устройство не предназначено для отсечения тока при коротком замыкании, если только оно не оснащено дугогасителем. Бытовой коммутатор может быть предназначен для внутреннего и наружного монтажа.
На тыльной стороне проходного выключателя, как правило, нанесена схема подключения
Переключатель (он же дублирующий, проходной или перекидной выключатель) являет собой устройство, переключающее одну и более электроцепей на несколько других. Внешне он практически не отличим от обычного выключателя, за исключением наличия большего количества контактов.
Рассматривая вопрос, что это такое – выключатель проходной, стоит знать, что они как и обычные, бывают одноклавишными, двухклавишными и трехклавишными. Так же они сходны и по типу управления – клавишные, сенсорные, с ПДУ и т.д.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Как подключить проходные выключатели с трех точек
Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.
Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:
- Подключить к одному из кабелей светильника нулевой провод.
- Подключить к входному контакту одного из проходных переключателей провод фазы.
- Подключить к входному контакту второго переключателя свободный кабель светильника.
- Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
- Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.
Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

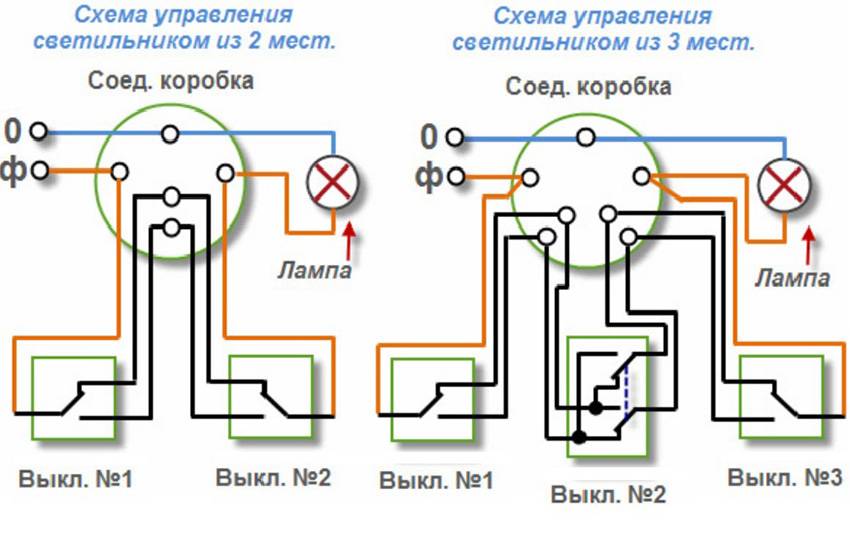

Проходной выключатель: схема подключения из трех и более мест
Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.

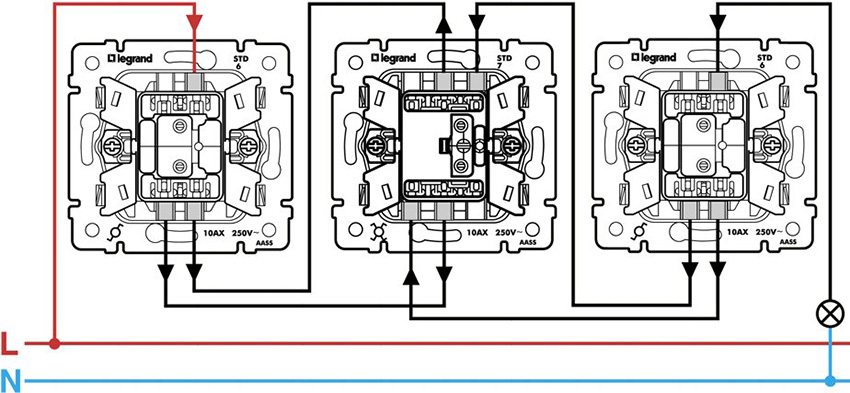

Схема подключения трех проходных выключателей
В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.
Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:
- на лампу выводится «ноль» и заземление;
- подключение фазы к входу первого проходного выключателя;
- при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
- соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
- провод от второго переключателя подается на светильник;
- второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».
Статья по теме:
Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.
К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.
Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя
Выбор, конструкция и отличия проходных выключателей
Перед составлением такой контрольной карты следует обратить особое внимание на несколько моментов:
1Для сквозного подключения выключателя света необходим трехжильный кабель — ВВГнг-Лс 3*1,5 или NYM 3*1,5 мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.
Основное отличие обычного от проходного — количество контактов. Простой 1-клавишный имеет две клеммы для подключения проводов (входной и выходной), а проходной — три!
Говоря простым языком, цепь освещения может быть как замкнутой, так и разомкнутой, третьего не дано.
Так как он переключает цепь с одного рабочего контакта на другой.
По внешнему виду, с лицевой стороны, они могут быть совершенно одинаковыми. Только на проходной клавише может быть иконка с вертикальными треугольниками. Но не путайте их с флипами или кроссами (подробнее об этом ниже). Эти треугольники смотрят в горизонтальном направлении.
Но с обратной стороны сразу видна вся разница:
Многие в этом параметре путают их с 2-х клавишными. Впрочем, двухклавишные здесь тоже не подойдут, хотя у них тоже три вывода.
Есть существенная разница в работе с контактами. При замыкании одного контакта сквозные выключатели автоматически замыкают другой, а в двухклавишных такой возможности нет.
Также промежуточного положения, когда оба контура разомкнуты, на КПП вообще не существует.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов
Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Отличие маршевого включателя от обычного
Проходной аппарат состоит из тех же узлов, что и обычный:
- основания;
- присоединительных терминалов (клемм);
- подвижной системы;
- контактной группы;
- декоративных деталей: клавиши (может быть несколько) и рамки.
Различие состоит в конструкции контактной группы. Обычный ключевой включатель содержит один подвижный контакт и один неподвижный. В одном положении цепь замкнута, в другом разомкнута. У проходного аппарата контактная группа перекидная и состоит из двух неподвижных и одного подвижного (перекидного) контактов. В одном положении замкнута одна цепь (другая разорвана), в другом наоборот. Вторая цепь собрана, вторая разомкнута. Поэтому такие приборы по праву называют переключателями.
Отличие маршевого переключателя от ключевого выключателя.
На вид отличить проходной включатель от ключевого аппарата получится не всегда – не все производители утруждают себя нанесением маркировки в виде двойной стрелки или лестничного марша на переднюю панель. Поэтому определить тип выключателя можно с тыльной стороны. У проходного переключателя минимум три клеммы, и сзади нанесена схема контактной группы.
Тыльная часть маршевого прибора.
| Тип включателя | Количество клавиш | Маркировка клемм |
|---|---|---|
| Legrand Valena | 1 | Схема |
| Lezard | 2 | Схема |
| Makel Mimoza | 2 | Схема |
| Шампань Simon | 2 | Литеры |
Подобно обычным ключевым аппаратам, маревые переключатели бывают одноклавишными и двухклавишными (реже трехклавишными). В каждом случае они управляют соответствующим количеством контактных групп.

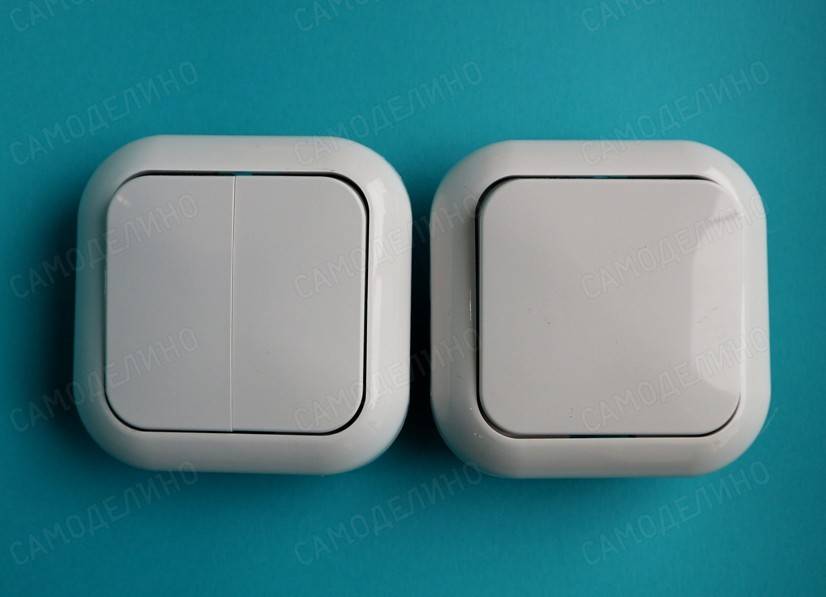

Как из двухклавишного выключателя сделать проходной
Так уж случается, что проходной выключатель нужной модели может отсутствовать. При этом использовать приборы, отличные по внешнему виду от тех, что уже установлены, не хочется. Наличие четырех контактов у обычного двухклавишного прибора наводит на мысль, что из него можно сделать своими руками проходной. Так оно и есть, да только переделать можно только те модели, у которых возможна перестановка контактов на другое место.
Чаще всего это можно определить визуально, однако окончательный вывод удастся сделать уже при разборке устройства.

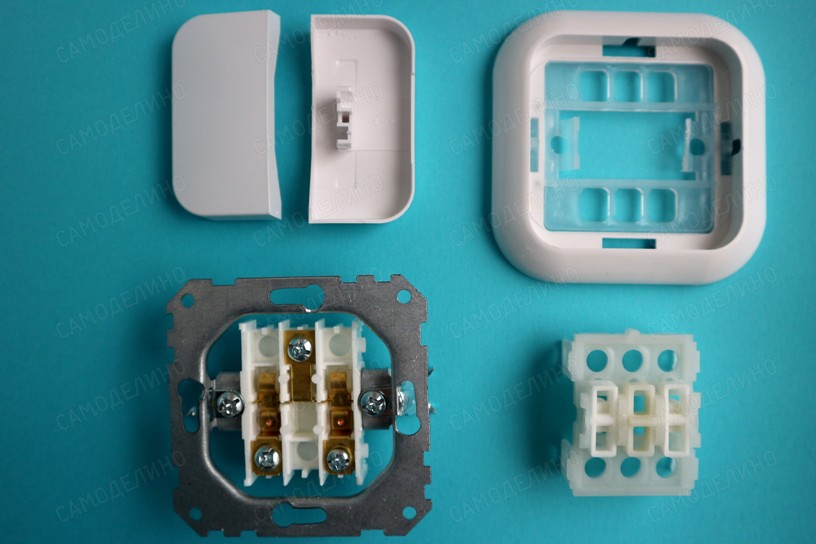

Так выглядит двухклавишный выключатель в разобранном виде. Здесь видно, что один из боковых контактов может быть переставлен на противоположную сторону, и тогда центральный контакт будет соединен с одним из выходных, если обе клавиши прибора будут находиться в верхнем или нижнем положении одновременно.

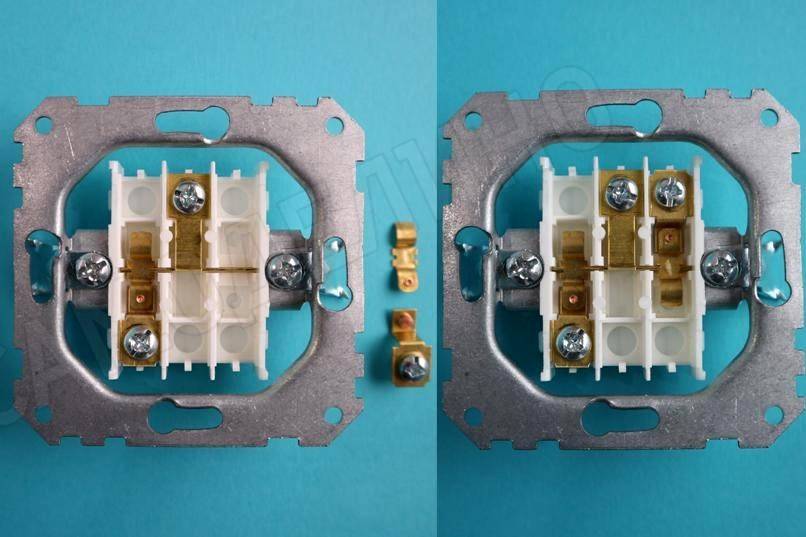

На фото представлен момент переустановки контактов. Эту работу проще всего выполнить с помощью пинцета. Никаких физических усилий прилагать не приходится. Разумеется, у приборов других производителей может быть совершенно отличная конструкция контактных групп, так что Вам придется решать вопрос по обстоятельствам. Теперь производим сборку устройства в обратной последовательности.
Клавиши можно оставить те же, однако их придется склеить между собой, например, с помощью суперклея. Я поступил по-другому и приобрел дополнительно одноклавишный выключатель той же серии, чтобы использовать его клавишу. Это несколько дороже, зато не надо возиться с клеем и внешний вид получился идеальным.

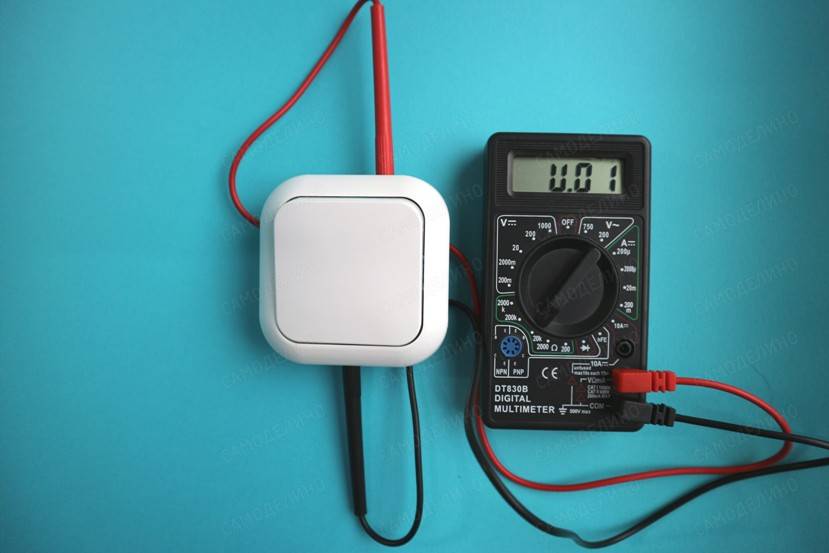

Собираем прибор и производим проверку тестером. Сначала соединения нет, затем переводим клавишу в другое положение и убеждаемся, что цепь появилась.

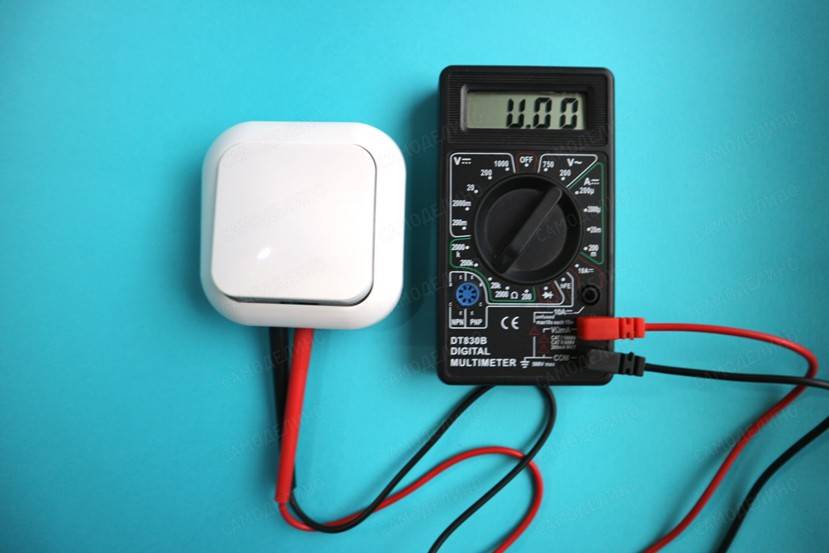

Подключаем щуп тестера к другому боковому контакту и убеждаемся в работе выключателя. В результате мы получили полноценное устройство, ничем не уступающее фабричному.
Подключение проходного переключателя
В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.
В разобранном состоянии можно легко увидеть три контактных клеммы.
Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.
Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.
При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.
После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.
Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.
Со вторым выключателем проделываете ту же самую операцию:
ищите общую клемму
подключаете на нее фазный проводник, который будет идти на лампочку
на оставшиеся подсоединяете две другие жилы
