Солнечные батареи и коллекторы: теория, области применения, рабочие самоделки

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Обзор моделей

«Дачник»

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
2. Вакуумная трубка имеет длину 150 см.
3. Диаметр трубки (внешний) 4,8 см.
4. Максимально возможное давление в трубке 0,6 Мп.
5. Конструкция устойчива к граду до 0,5 см.
6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
7. Общий вес коллектора составляет 45 кг.

Комплектация:

• набор пыльников (уплотнительных) – 1 шт.;
• трубки вакуумные – 16 штук;
• станина и комплект болтов – 1 шт.;
• расширительный бак – 1 шт.;
• бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

В комплект входят:

• бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
• трубки вакуумные – 20 шт.;
• TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Стоит ли покупать солнечный коллектор?

Энергонезависимость, экономичность и экологическую привлекательность, которыми обеспечивают солнечные коллекторы, переоценить трудно. При том, что конструкция трубок практически сводит к нулю теплопотери, гелиоколлектор эффективно нагревает рабочую жидкость и в пасмурную погоду, и при большом минусе зимой.

Благодаря многослойности, вакууму внутри трубок и зеркальной поверхности, не выпускающей тепло наружу, солнечный коллектор может довести агент, циркулирующий внутри системы, до трехсот градусов по Цельсию. Но в бытовых условиях такие цифры не нужны и автоматика регулирует температуру в кране и помещении в зависимости от Ваших предпочтений.

Точно так же на предприятиях выставляется и стабильно поддерживается высокая температура, необходимая для техпроцессов. Еще солнечные коллекторы можно использовать для подогрева воды в бассейне и купаться на улице, не будучи «моржом», до глубокой осени.

Заказать солнечный коллектор с установкой вы можете на странице https://saen.com.ua/oborudovanie/solnechnye-kollektory.html или по т:(097) 61 36 230 в компании Саен. Любая смонтированная ими система отопления работает как часы, выполняет все заявленные функции в полном объеме и только радует своих пользователей.

• подбор солнечных коллекторов под поставленную задачу;
• правильная ориентация солнечного коллектора по сторонам света;
• надежная установка конструкции на объекте;
• грамотная прокладка трассы от вакуумных коллекторов в котельную или место в доме, где стоит;
• оборудование — котел, расширительный бачок и т. д.;
• верный выбор при покупке конечного котельного оборудования;
• настройка автоматики контроля и управления системы.

Солнечный коллектор – преимущества

• бесконечный и бесплатный источник энергии — солнце;
• экономия природного газа — до 60% за сезон;
• круглогодичность;
• полная автоматизация системы отопления и горячего водоснабжения;
• независимость от повышения цен на энергоносители;
• практичность, удобство и надежность;
• долгосрочная инвестиция — минимум 30 лет работы;
• можно наращивать количество — как лего.

Солнечный коллектор – недостатки

• стоимость — первоначально в разработку системы нужно вложить значительную суму денег. Система «под ключ» на 500 л. обойдется примерно в  1500$. Но радует небольшой срок сроком окупаемости — до 3 лет;
• непостоянство — солнце нельзя назвать постоянным источником энергии, поэтому коллектора нельзя рассматривать как единственный источник тепла.

Альтернативные источники энергии — единственный способ освободиться от государственного энергетического рэкета. Используя вакуумные солнечные коллекторы, батареи и тепловые насосы, выплаты за традиционные энергоносители можно снизить до ничего не значащего минимума. Украина, в данное время, — не самое комфортное место для проживания, но и здесь можно строить автономные дома, создавать энергонезависимые проекты. Начните экономить уже сегодня, звоните т:(097) 61 36 230 и специалисты компании «СИСТЕМЫ АЛЬТЕРНАТИВНОЙ ЭНЕРГЕТИКИ» помогут повысить энергоэффективность вашего дома.

Устройство и принцип работы

Солнечные коллекторы и батареи на фотоэлектрических элементах – это разные по функционалу и принципу действия системы. Разберем их подробнее.

Солнечные коллекторы

Принцип работы таких систем основан на нагревании темных предметов под воздействием солнечного излучения. Если просто представить ведро, наполненное водой в ясный жаркий день, через какое-то время температура воды значительно вырастет. Если ведро будет выкрашено черной краской, то нагревание будет происходить значительно быстрее. Если же ведро плотно накрыть сверху листом стекла, то время нагрева значительно уменьшится, так как будет наблюдаться парниковый эффект.

Типы солнечных коллекторов:

• открытые;
• трубчатые;
• плоские.

Рассмотрим их подробнее.

Открытые солнечные коллекторы

Тут действует принцип черного ведра без крышки, из примера выше. Простейшая система, которая представляет систему каналов, выкрашенных в черный цвет. Под действием излучения канал нагревается, передавая тепло воде. Защиты от атмосферных воздействий нет, и в зависимости от ветра и окружающей температуры эффективность системы может быть разной, но в любом случае она не высока.

Источники энергии Принцип работы дизельной электростанции

2к.23.11.2022

Плоские коллекторы

Вариант ведра, которое закрыто стеклом, из примера выше. Принцип такой же, как и у открытого коллектора, но при этом сам канал закрыт прозрачным материалом. По дну канала проходит трубка, которая получает тепло и передает его теплоносителю, например, воде. Также малоэффективны, но могут применяться для летнего душа или бассейна.

Трубчатые коллекторы

В трубчатых системах идея поглощения и сохранения тепла, была доведена практически до совершенства. Устройство представляет из себя систему трубок, каждая из которых состоит из стеклянной колбы, внутри которой находится трубка со светопоглощающим покрытием. Между трубками вакуум. Таким образом, внутренняя трубка нагревается от солнечного излучения, но из-за вакуума потери тепла минимальны, потому что она находится в своеобразном термосе, из-за откачанного воздуха. Тепло передается через теплоноситель в общую систему.

Схема трубчатого коллектора

Трубки соединяются параллельно и собираются в модули разного размера. Модулей может быть несколько, в зависимости от мощности отопительной системы.

Преимущества трубчатых коллекторов
эффективность при более низких температурах;
модульность и ремонтопригодность;
не обязательно попадание солнечных лучей под прямым углом к плоскости коллектора.

Недостатки
высокая стоимость;
низкая эффективность зимой;
низкая эффективность зимой;
имеют большие габариты;

Трубчатые коллекторы чаще всего имеют заводское исполнение. Вышедшие из строя трубки можно заменить. Также требуется эффективно утеплять трубопроводы, по которым передается теплоноситель, чтобы снизить потери энергии.

Солнечные батареи

В основе устройства солнечной батареи лежит свойство полупроводниковых фотоэлементов вырабатывать электрический ток под воздействием солнечных лучей. Элементы собираются в единый блок, солнечную батарею или панель. Количеством таких блоков можно легко регулировать мощность системы.

Сами фотоэлементы состоят из кремния и делятся на 3 вида:

• Монокристаллические – состоит из тонких пластин, выращенного искусственно кристалла кремния. Коэффициент полезного действия примерно 18%. Самая дорогая разновидность солнечной батареи;
• Поликристаллические – пластины получают из кремниевого расплава, который охлаждается постепенно. КПД в районе 12%. Это менее эффективная, но и менее трудоемкая технология производства;
• Аморфные – пластины состоят из испаренного кремния, который осел на подложке. КПД 5 – 7%. Панели выполненные по этой технологии отличаются хорошим светопоглощением в пасмурную погоду.

Источники энергии Что такое гидроэнергетика: энергия падающей воды

1к.23.11.2022

Ток солнечных батарей на фотоэлементах зависит от погоды, облачности, времени суток, степени загрязнения поверхности батареи. Помимо того они вырабатывают постоянный ток. Поэтому в комплекте к батарее в системе есть:

• инвертор;
• контроллер;
• аккумулятор

Инвертор преобразует постоянный ток в требуемое напряжение сети. Аккумулятор накапливает электроэнергию за световой день для стабильной работы в ночное время. Контроллер управляет зарядом аккумулятора, предохраняет его от перезаряда, регулирует потоки энергии от батареи между аккумулятором и потребителями.

Дополнительная информация о структуре

Сам солнечный коллектор становится главным элементом в системе нагрева воды. Эта конструкция может быть отнесена к одной из трёх групп:

• плоские коллекторы
• вакуумные коллекторы
• водяные коллекторы

плоских коллекторов

Рама с вакуумными трубками из боросиликатного стекла — вот что используется для изготовления вакуумных коллекторов. Ещё одна колба со специальным поглощающим покрытием имеется при этом внутри каждой отдельной трубки. Медная трубка с теплоносителем под низким давлением располагается в самих колбах. В теплообменник с жидкостью помещается конец медной трубки, именно туда выделяется тепловая энергия, которая аккумулируется в системе.

Конструкция типа «морская трубка» тоже является отдельной разновидностью вакуумных коллекторов. Бак для воды и трубки в этом случае находятся на раме. Внутри каждой трубки находится ещё одна трубка, между ними обязательно устраивается специальное вакуумное пространство. Слоем абсорбента покрыты вакуумные трубки, более того, они заполнены водой. Когда происходит нагрев, вода поднимается в бак. Холодная опускается к трубкам для нагрева. Такие системы ещё называются водяными солнечными коллекторами.

Бак-аккумулятор выступает вторым элементом, который обязательно присутствует в любой системе. Именно он используется для хранения воды, в дальнейшем потребляющейся для различных нужд. Наружную часть бака лучше утеплить отдельным слоем толщиной минимум в 3 сантиметра, иначе в холодное время года он не сможет сохранить тепло. Бойлер для солнечного коллектора тоже подождёт.

Как работают солнечные коллекторы

Гелиоколлектор – это функциональная конструкция, используемая для получения энергии. Ее фоточувствительные элементы поглощают свет для нагрева жидкости или воздуха внутри трубок.

Принцип работы солнечного коллектора (СК): лучи солнца нагревают пластины черного цвета, и энергия аккумулируется для бытовых нужд. Способ ее получения – экологически чистый и экономичный.

Выделяют следующие виды бытовых коллекторов:

• плоские;
• вакуумные;
• воздушные.

Расскажем подробнее о каждом из этих типов ниже.

Плоские

Популярные и бюджетные по расценкам устройства. Состоят из плоскостной светочувствительной пластины, соединенной с теплопроводящими трубами, стеклянного покрытия, теплоизоляции и металлической рамы. Пластина поглощает солнечный свет и аккумулирует тепловую энергию, которая нагревает жидкость-теплоноситель. В отличие от других типов, теряют много поглощенного тепла. Неэффективны в пасмурную погоду. Повышенная влажность плохо сказывается на конструктивных деталях.

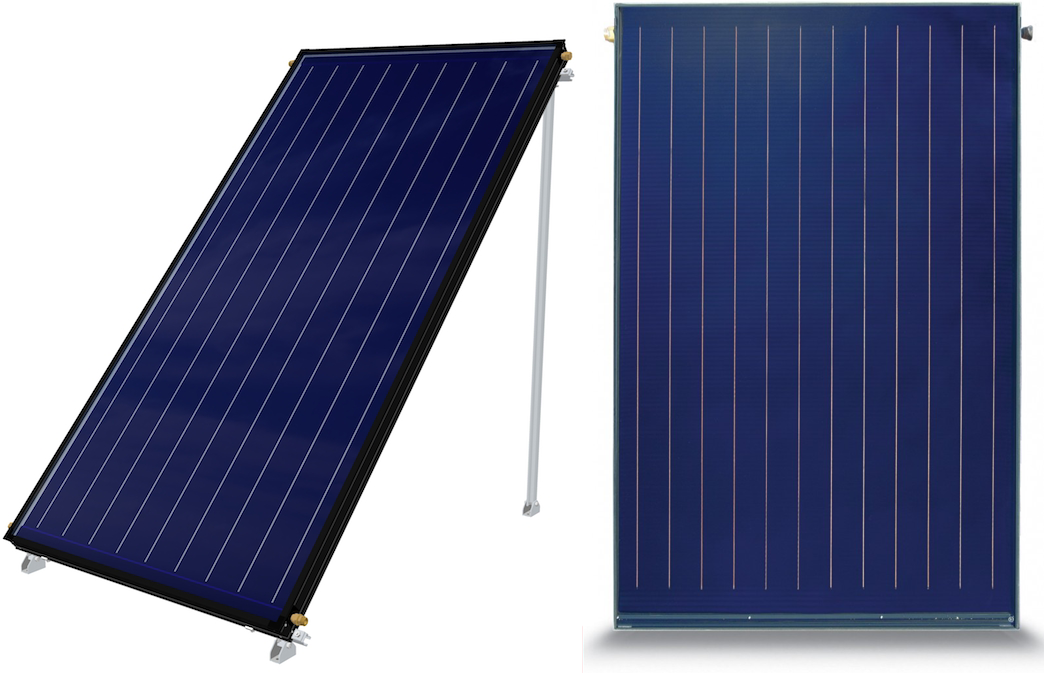

Плоские коллекторы

Вакуумные

Выделяют 2 типа вакуумных коллекторов: прямоточные и с косвенной передачей тепла. Первые применяются в теплое время года, вторые – всесезонно. В основе конструкции – вакуумная система трубок с металлическим стержнем внутри, в котором находится жидкость-теплоноситель. Такая установка работает по принципу термоса. Характеризуется оптимальным КПД.

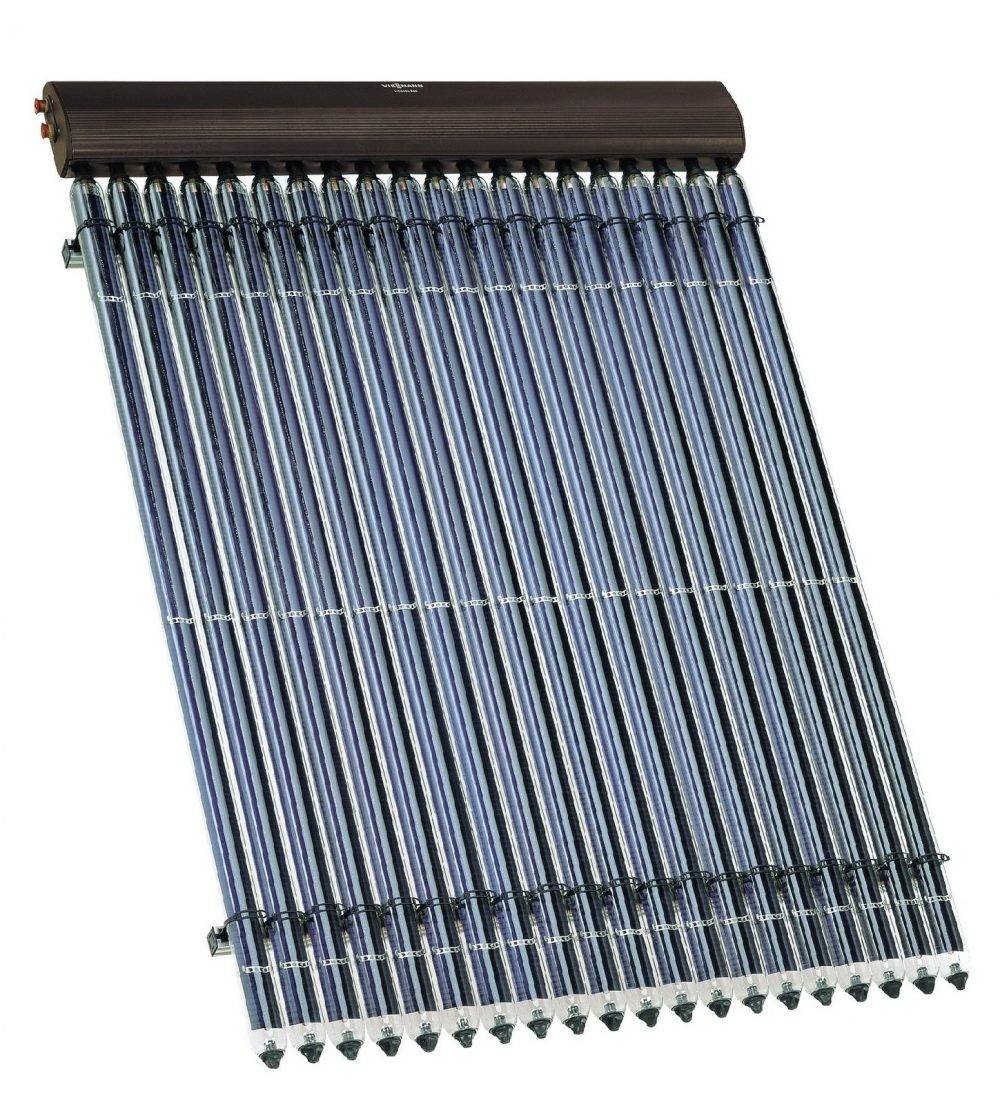

Вакуумный коллектор

Воздушные

По принципу работы похожи на плоские. Но в воздушных коллекторах в качестве теплоносителя используют воздух. Устанавливают для отопления домов. Прогретый воздух заполняет помещение при помощи воздуховодов и вентилятора.

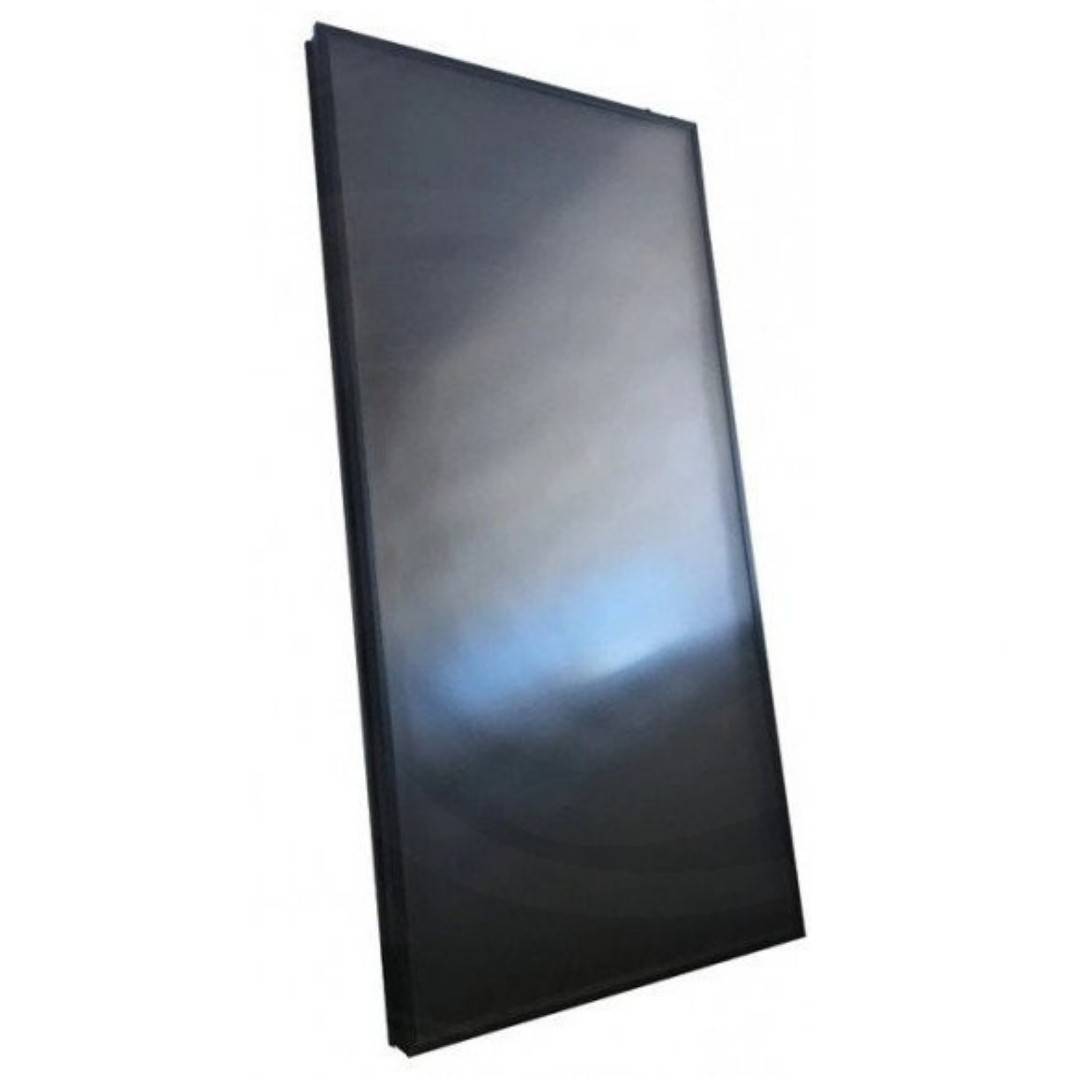

Воздушный коллектор

Проблемы солнечной энергетики

Нагревательные солнечные системы не лишены минусов, из них самый главный — непостоянство источника энергии. В ночное время нагрев системы не происходит, а при затяжной пасмурной погоде ожидать ясного неба, чтобы нагреть дом — удовольствие ниже среднего. Если аккумулятор при достаточно большом объёме способен сохранить нужное количество теплоты хотя бы до утра, то на несколько суток автономной работы в условиях недостаточной освещённости можно рассчитывать только при существенном расширении солнечной фермы. Это, в свою очередь, вызывает обратную проблему: при выходе на режим максимальной мощности (например, в весенний ясный день) такая гелиосистема потребует более интенсивного теплосъёма или временного отключения нескольких абсорберов с их затенением.

Важно понимать, что гелиосистемы в реалиях российского климата не могут использоваться как единственный или основной источник отопления. Однако они способны существенно снизить расход энергоносителей в отопительный период

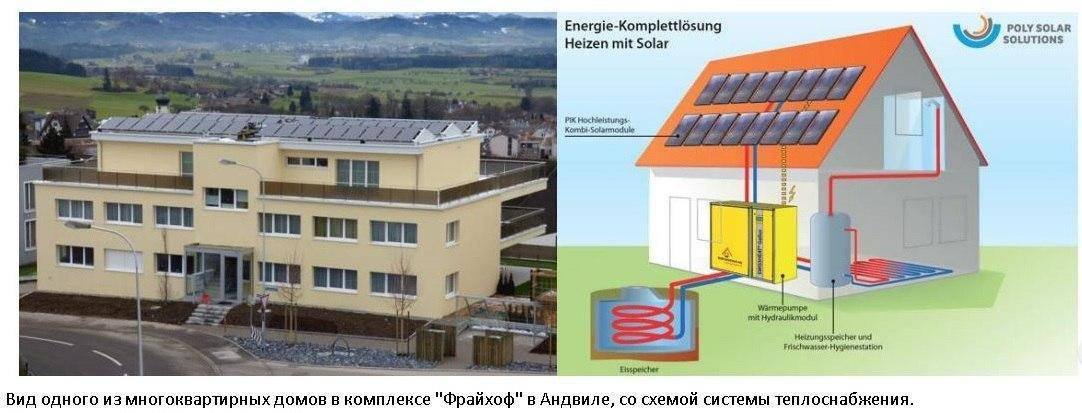

Особенно эффективно работают гибридные коллекторы, в которых нагреватели совмещены с фотоэлементами. Если облачность задерживает большинство ИК излучения, то потери фотоэлектрической части спектра не столь значительны.

Другой минус солнечных коллекторов заключён в необходимости принудительной циркуляции теплоносителя в системе коллектор-аккумулятор. Некоторые вакуумные коллекторы оснащают баком, рассчитанным на естественную циркуляцию и расположенным выше поглотителя. Такие установки обычно используют в системах горячего водоснабжения с забором воды под давлением холодного водопровода. Но способы наладить совместную работу таких солнечных коллекторов с отопительной системой всё же имеются.

Вакуумный солнечный коллектор с баком

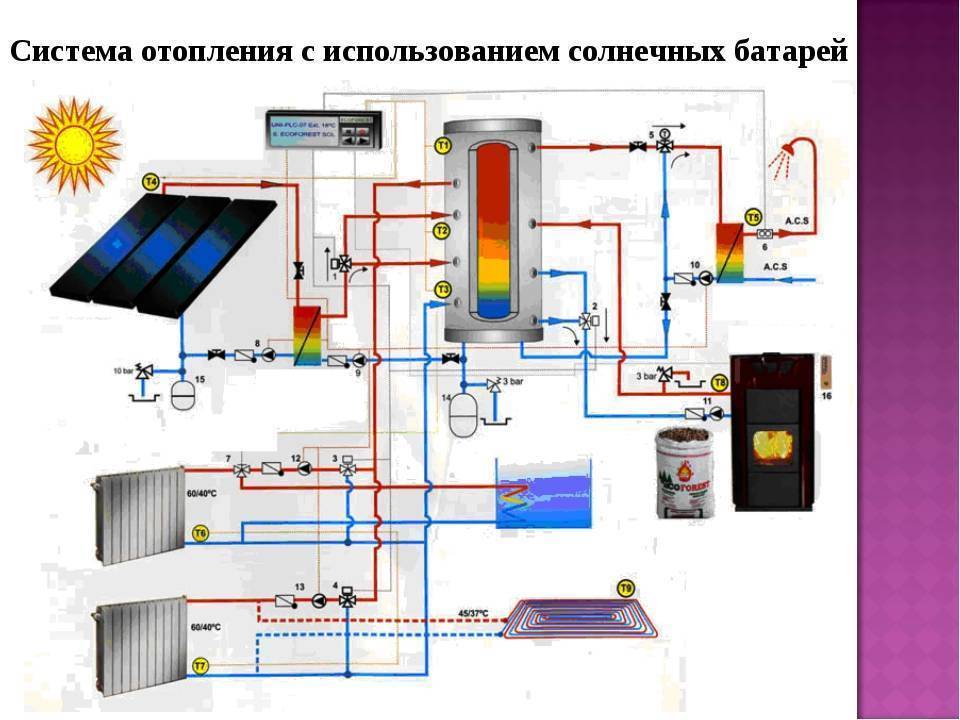

Схемы подключения к системе отопления

Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.

С водяным коллектором

Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.

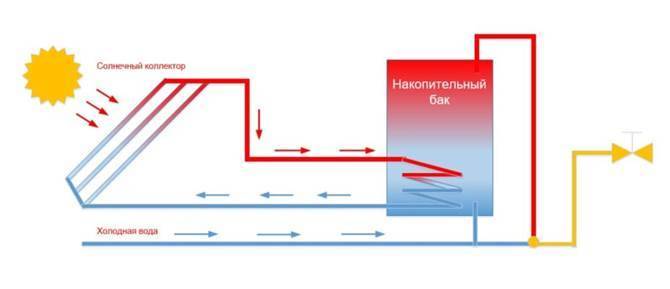

Летняя схема подключения солнечного коллектора

Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.

Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.

Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

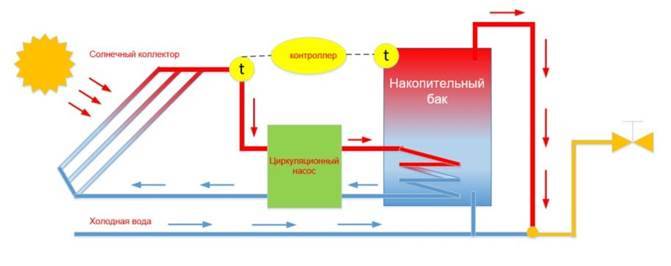

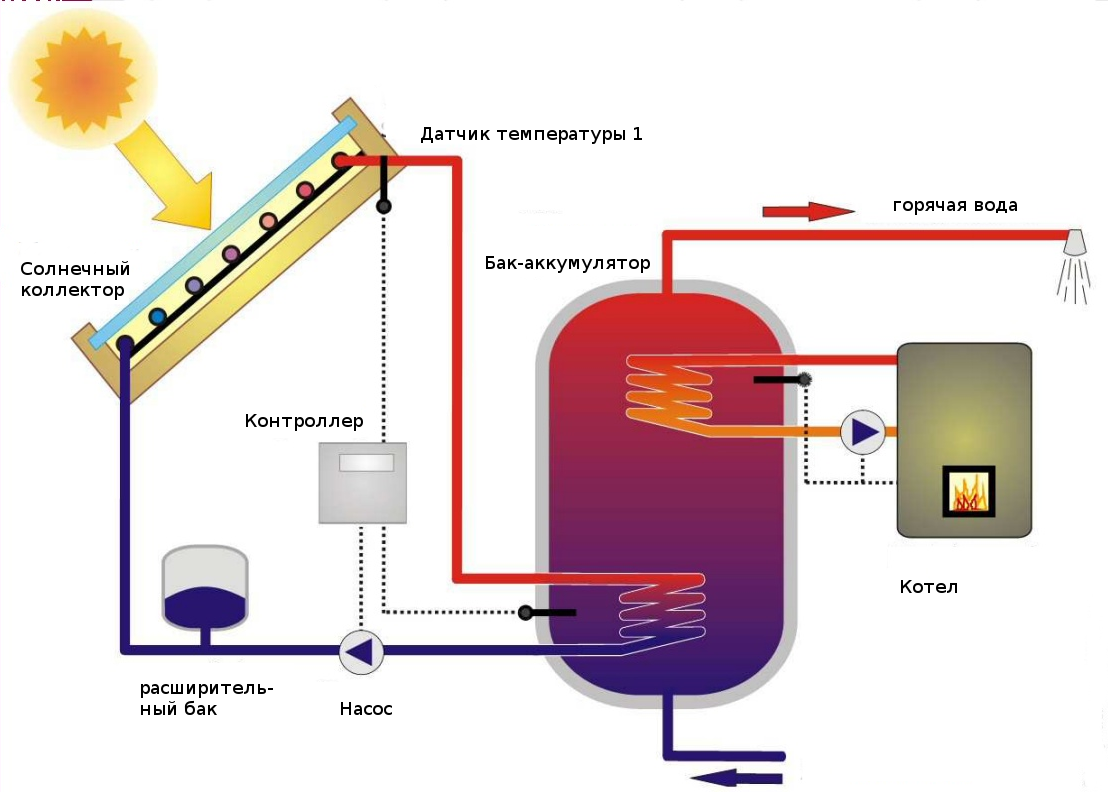

Схема подключения солнечного коллектора с насосом циркуляции

Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.

С солнечной батареей

Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.

Схема подключения солнечной электростанции в частном доме

Система состоит из:

• солнечных элементов;
• инвертора;
• аккумуляторных батарей;
• контроллера заряда.

Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.

Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.

Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

1. Прямоугольная волна – меандр;
2. Модифицированная синусоида;
3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

• Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
• Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
• Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
• Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Итоги

В заключение хотелось бы отметить, что возможная конструкция коллектора неограничена использованием медного змеевика. Существует много разных способов, например, можно собрать вполне эффективный, работающий коллектор с использованием в качестве абсорбирующих элементов пивных банок, других бутылок из жести. Вариантов много. Для этого только стоит изучить вопрос, собрать необходимое количество пивных банок или жестяных бутылок. Далее, собрать их в единую конструкцию. Главное, что даже если вы решили собрать коллектор из пивных банок или бутылок, помните, что все солнечные коллекторы работают по одному и тому же принципу. Качественно проведите спайку стыков соединения патрубков и банок, создайте в конструкции должные условия вакуума и все у вас получиться. Смело беритесь за дело. В итоге вы получите не только совершенно бесплатный и автономный источник горячей воды. Вы также получите огромное психологическое удовлетворение от осознания того, что вы приложили руку к увеличению доли использования возобновляемой энергетики в современном мире глобализации. Создав прибор, работающий на солнечном излучении, вы станете более независимыми от центральных систем снабжения как электричеством, так и газом. Вы сами обеспечите себя горячей водой в хозяйственных нуждах. Удачи.
