Виды рубки срубов из бревна
Если изготовление сруба из бревна проводилось с учетом правильности технологии и всех норм, то по окончании работ будут преимущества:
- Отличная экологичность здания, которое возвели из сруба. Древесина регулирует показатели температуры и влажности таким образом: при увеличении влажности материал будет впитывать всю влагу, при снижении – отдавать. То же самое обстоит и с температурой воздуха: в зимнее время года в доме будет тепло, а летом – прохлада.
- Бревна выступают в роли фильтра – производят защиту дома от факторов внешней среды.
- Нет необходимости в дополнительной отделке внутри помещения построенного дома благодаря привлекательному и натуральному внешнему виду сруба;
- Наружную отделку можно осуществить минимально – можно лишь нанести на древесину специальную смесь, позволяющую продлить срок эксплуатации.
Внешний вид возведенного дома из сруба из бревна будет напрямую зависеть от того, по какому методу изготовлен сруб. Все способы разделяют на 2 основных вида:
- с остатком, когда торцы подогнаны, – «в чашу»;
- без остатка, когда бревна выступают за границы стен, – «в лапу».
Оба метода имеют свои различные вариации, подразделяются на множество подвидов, а различаются, как правило, обработкой соединений бревен в углах возводимого здания.
Сборка
Просматривая видео срубки одного венца сруба «в чашу», следует отметить последовательность обработки бревна: сначала необходимо сформировать геометрию «обла», а затем приступать к вырубке продольного паза. Иногда вопрос решают по-другому: одновременно с разметкой чаши наметить расположение продольной канавки от торца бревна до углового соединения и совместить выполнение операций.
Приступая к практической реализации запланированных решений, необходимо четко знать последовательность сборки венцов между собой:
- поверх уже сформированного слоя стелиться межвенцовый уплотнитель (пакля, льноватин, мох и т.п.); несколько венцов принято соединять между собой нагелями (деревянными шипами) с интервалом в 1,5 – 2 метра; ориентация волокон дерева должна быть такой: менее плотные (южные) – «смотрят» вовнутрь, северные – наружу.
После того, как произведена своими руками рубка сруба, специалисты рекомендуют возвести временную крышу и дать время на усадку конструкции (1,5-2 года). После можно покрыть защитным составом торцы бревен.
Сформировав навыки рубки геометрии углового соединения и продольного паза, можно приступать к возведению деревянного сооружения. Разрабатывая методику строительства, следует применять предпочтительные варианты расположения технологических поверхностей: чашу и продольный желоб желательно базировать в нижней части деревянной заготовки. При сборке не стоит забывать укладывать уплотнительный материал между венцами и скреплять слои между собой нагелями.
Источник
Порядок сборки деревянного сруба
Угловые соединения брусовой коробки.
Подготовительный этап заключается в подборе бревен подходящих диаметра, длины и качества. Следует иметь в виду, что для районов с холодным климатом наилучшим вариантом будут заготовки диаметром в 26 см и более, в то время как для умеренных или теплых климатических зон достаточным будет диаметр бревна в пределах 22-24 см.
Для укладки в венцы будущего деревянного здания подбираются ровные бревна, лишенные существенных механических дефектов, без следов гнили и признаков поражения паразитами или насекомыми. Кора с таких заготовок обязательно снимается.
Сами бревна нарезаются с учетом проекта строительства сооружения, при этом каждое бревно должно остаться длиннее запланированного размера стены примерно на 80-100 см. Если подходящих по длине бревен недостаточно, то можно использовать короткие заготовки, предварительно соединяя их в торцах замком «паз-гребень».

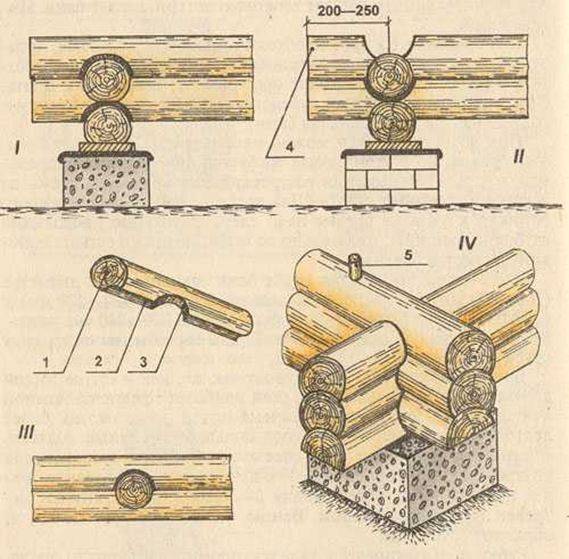

Первый, окладный, венец из твердой древесины, подровненный снизу, укладывают на уже готовый фундамент, сооруженный из кирпичной кладки или монолитного бетона. Нельзя забывать по всему периметру между фундаментом и бревнами первого ряда проложить доски шириной в 150 мм и толщиной не менее 50 мм, пропитанные битумом. Эта прокладка в дальнейшем послужит надежной гидроизоляционной защитой дома от грунтовой влаги.
Преимущества и недостатки сруба.
Затем на окладный венец монтируются следующие ряды бревен с постоянным соблюдением (посредством уровня) строгой вертикальности углов и горизонтальности каждого ряда. Так как все бревна объективно сужаются от комля к вершине, то их укладку следует производить таким образом, чтобы вершина нижнего бревна стыковалась с комлем верхнего. В этом случае стены будут расти равномерно, без резких перекосов по высоте.
Для устойчивого плотного прилегания рядов друг к другу в каждом следующем (верхнем) бревне по всей его длине выбирается паз полукруглого сечения произвольного размера. Этим пазом верхнее бревно укладывается на нижнее. Та сторона заготовки, которая будет обращена внутрь помещений, выравнивается. Если в доме будут внутренние перегородки, то предназначенные для этого бревна выравниваются с обеих сторон.
Скрепление венцов (рядов) между собой производится с помощью нагелей, которые изготавливаются из цилиндрических заготовок диаметром не менее 25 мм. Их посадка осуществляется в отверстия соответствующего размера, просверленные вертикально в бревнах в шахматном порядке на расстоянии 2 м друг от друга.
При этом глубина отверстий должна обеспечивать выступание нагеля из древесины не менее чем на 5 см. В таком случае нагель сможет предотвратить нежелательное съезжание в сторону верхнего бревна при его усадке.
Как уже было сказано выше, перевязки внешних стен в углах дома выполняются как с выступом за кромку стены, так и без выступа. Самый простой способ перевязки – посредством торцевого шпунта. Однако известны и другие виды перевязок – «чаша», «лапа», «в обло».
Проемы для окон и дверей можно делать с каждым новым рядом, но более предпочтительным способом считается их вырезание уже после окончательной сборки сплошных стен. В первом случае сложно выдержать точно по проекту все размеры и уровни. Во втором же случае можно избежать ненужных перекосов всей конструкции и в итоге создать равномерную нагрузку на фундамент.
Следует проследить также, чтобы между верхней кромкой дверного (оконного) короба и верхним перекрытием проема оставался зазор в 4-5 см на случай возможной усадки здания.
По мере укладки бревен либо после окончания возведения стен в срубе делают утеплительные швы. С этой целью между бревнами производят укладку войлока. Конопатят щели паклей, мхом, пенькой. Эти или другие подходящие материалы тщательно затрамбовываются в пазах, закрывая малейшие щели.
На заключительном этапе все деревянные перекрытия необходимо покрыть слоем гидроизоляционного материала. После этого сруб на полгода оставляют отстаиваться для окончательной просушки и усадки.
Стыковка бруса с остатком
Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».
Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп
Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.
4 Как распилить бревно вдоль пилим горизонтально
Еще огромную точность распила обеспечивает горизонтальная конструкция, которая это жесткую раму, прикрепленную к шине бензопилы в 2-ух местах – у основания на ее конце. Места крепления можно смещать, обеспечивая нужную ширину пропила. Наверняка, такое устройство создано для маленьких бревен, поперечник которых будет не свыше длины шины.
При помощи направляющего элемента монтируется нужную толщину досок. Труднее всего будет сделать 1-ый горизонтальный распил – чтоб получить ровненький спил древесной породы, необходимо к бревну прикрепить дополнительную направляющую раму, которая будет служить базисной поверхностью для упора. На следующих шагах роспуска бревна на доски в роли поверхности для упора и направляющей служит уже ровненькая поверхность предшествующего спила.
Работать таковой конструкцией просто. До того, как распилить бревно вдоль, его необходимо отлично закрепить на всей длине – чем меньше оно будет вибрировать, тем ровнее получится распил. Чтоб избежать заклинивания шины бензопилы, в изготовленный распил повсевременно вставляются маленькие клинья, препятствующие зажиму. Необходимо подчеркнуть, что вроде бы мы не старались, отходов будет много сравнительно с обыкновенной пилорамой. В начале присвойте бревну квадратную форму, спилив верхний слой со всех боков, а уже потом приступайте конкретно к роспуску бревна на доски.
Станок На Шину Для Заточки Цепей
Какие Цепи Ставятся На Бензопилу Тайга 245
Как собрать сруб из оцилиндрованного бревна своими руками
Начните с подбора правильного диаметра бревен с учетом вашего климата. Если на местности температура воздуха в холодное время года не опускается ниже -30 °С, то вполне сгодится лес диаметром 22-24 см. Для морозных зим потребуются бревна от 26 см.
Будьте внимательны к дефектам материала. Следите за прямолинейностью форм и безжалостно отбраковывайте экземпляры с визуально зафиксированной кривизной. Для получения необходимой длины, можно использовать горизонтальное сопряжение (сращивание) коротких бревен:
Решите каким образом будете доставлять лес на высокие ярусы. Можно использовать блочную систему или элементарное приспособление с укладкой гладкого бруса на верхний венец с подъемом стройматериала при помощи строп:
Как привязать перегородку к наружной стене
Внутренняя стена стыкуется с наружной в зависимости от типа углов. Если углы вязали с остатком, то разумно и пятую стену выполнять с остатком. Если сруб создан без остатка, то и перегородку врезают без него — вровень.
Популярна врубка на шип — в курдюк:
Сковородень с прямой стороной называется полусковородень. Удобен при крестообразном соединении стен.
Также врубают сковороднем — вертикальным гребнем, который имеет расширение к торцу. В венцах наружных стен проделываются соответствующие пазы:
Укладка на фундамент

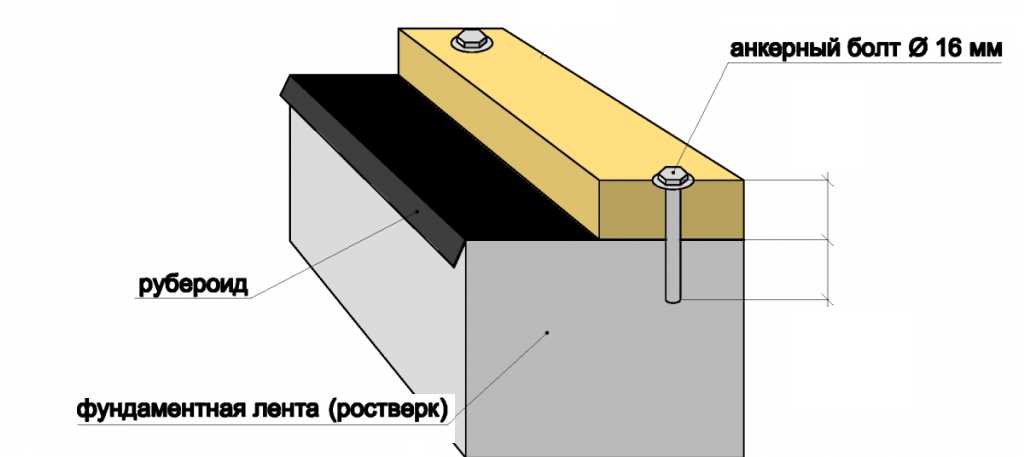

На фундамент укладывается пропитанная битумом доска толщиной 50 мм и шириной 150 мм, на нее — тесанный снизу окладной венец. Проверьте горизонтальность венцов и вертикальность углов, при необходимости скорректируйте.
Фиксация венцов
Для фиксации венцов между собой используют деревянные штифты — нагели или шканты. Их забивают деревянным молотком в просверленные в шахматном порядке отверстия с шагом 1,5-2 м. Глубина отверстия сверлится с запасом в 3-5 см, чтобы бревно при усушке не повисло на нагелях. Подробности на видео:
Диаметр нагеля должен быть от 20 мм. Можно приобрести рукоятки для лопат и распилить их на цилиндры необходимой длины. Диаметр изготовленных таким образом болванок составит чуть больше нормы — 25 мм.
Сверло берут меньше на 1 мм — 24 мм, чтобы нагель сидел плотно. Угрозы подвисания бревна здесь нет, по мере усушки дерева просверленный диаметр отверстия увеличится.
При укладке венцов будьте внимательны к чертежам и оставляйте необходимые проемы для окон и дверей. Работая над перекрывающим венцом, запилите проем по отвесу в размер и обработайте боковые торцы: они должны заканчиваться вертикальным гребнем:
При установке в проемы косяков и дверных коробок следует оставить запас 5-10 см на усадку. Аналогичное расстояние нужно предусмотреть, если проемы создаются не в процессе сборки, а выпиливаются бензопилой уже в готовом срубе.
Утепление
Утепление можно проводить во время возведения стен, но допустимо конопатить и уже собранный сруб. Между бревен укладывается войлок, пенька, лен, джут или другие специальные материалы.
Монтаж теплого контура
Установку оконных и дверных блоков рекомендуется выполнять после усадки дома из оцилиндрованного бревна. При монтаже необходимо использовать обсадные бруски. Бруски помещаются в вертикальный паз, размером 50х50 мм., который прорезан в торцах бревен, выходящих в проемы. Задача бруска – препятствовать кручению бревна и компенсировать смещение блока в процессе усадки.
Оконная или дверная коробка крепится только к обсадному бруску, но не к торцу бревна. В качестве крепежного элемента используются оцинкованные гвозди или саморезы. Длина метизов не должна превышать толщину коробки и обсадного бруска. Над коробкой оставляют технологический зазор, величина которого составляет 100-120 мм. (зависит от предполагаемой величины усадки, что определяется влажностью бревна). Зазор заполняется упругим теплоизоляционным материалом.
Пошаговая схема устройства окосячки и обсадной коробки своими рукамиКак сделать окосячку окон и дверей в доме из оцилиндрованного бревнаПаз и обсадной брус для окон и дверей в доме из бревна
Строительство дома из оцилиндрованного бревна занимает от 5 дней до пары месяцев, в зависимости от сложности проекта, опыта рабочих и погодных условий для строительства. Бригада профессионалов способна управиться за короткий срок, а сборка своими руками потребует гораздо больше времени.
Однако вне зависимости от скорости строительства, отделочные работы можно начинать только после того, как дом даст усадку, т.е. примерно через год после окончания сборки коробки дома.
Примечание. Из остатков оцилиндрованного бревна можно сделать сабовую мебель, лавки или декор для украшения участка.
Этап 7. Дверные, оконные проемы
Мы специально начали разговор о проемах после окончания строительства, т. к. есть два варианта их обустройства.
Устройство обсадной коробки для установки окон и дверей в срубе
- В первом случае отверстия создаются уже после завершения строительных работ. При этом в венцах, расположенных в местах будущих проемов, предварительно оставьте небольшие зазоры (габариты последних зависят от размеров монтируемых изделий). Когда завершите укладку бревен, просто прорежьте проемы бензопилой.
- Во втором случае оставляйте проемы еще в процессе строительства. Это очень трудоемко и дорого, поскольку вы будете использовать бруски с врубками на торцах и специальные пазы.
Как установить окно в сруб
Монтаж окна
Окна для бани
Двери для бани из сруба
Поэтому советуем отдать предпочтение именно первому варианту.
Соединение с остатком
Угол сруба, уложенного в чашу, называют соединением с остатком, такую технологию используют при строительстве бревенчатых домов, реже – строений из бруса. Углы у таких построек имеют своеобразный угловой венец, образованный торцами бревен или бруса, выступающими на 300-500 мм за края постройки. Бревна укладываются рядами под углом 90 градусов, в местах соединения вырубают округлую выемку по размеру бревна. При использовании бруса, выемки делают прямоугольной формы. Процесс называют рубкой в чашу или в обло – так звучит на старорусском языке. Для улучшения адгезии всей длине бревна делают выборку продольного овала глубиной 30-40 мм. Наиболее распространенные варианты для сборки венцов:
- В охлоп – выемка вырубается только с одной стороны заготовки на глубину пол дерева, верхнее бревно укладывают (охлопывают) в обло, замок образуется выемкой и уложенным в нее бревном, развернутым на 90 градусов. Такое решение стало эталоном для бань, навесов и хозяйственных построек;
- В охряп – простейший вид соединения, в этом случае на каждой заготовке делают выемки прямоугольную формы, глубиной в четверть дерева. После такой обработки, бревна плотно встанут выемка в выемку.
Реже для возведения сруба рубленного применяют более сложные соединения: «канадскую чашу» треугольной формы, замок «в курдюк» с дополнительным гребнем. Такие соединения венцов обеспечивают более плотное прилегание друг к другу.
Порядок сборки сруба

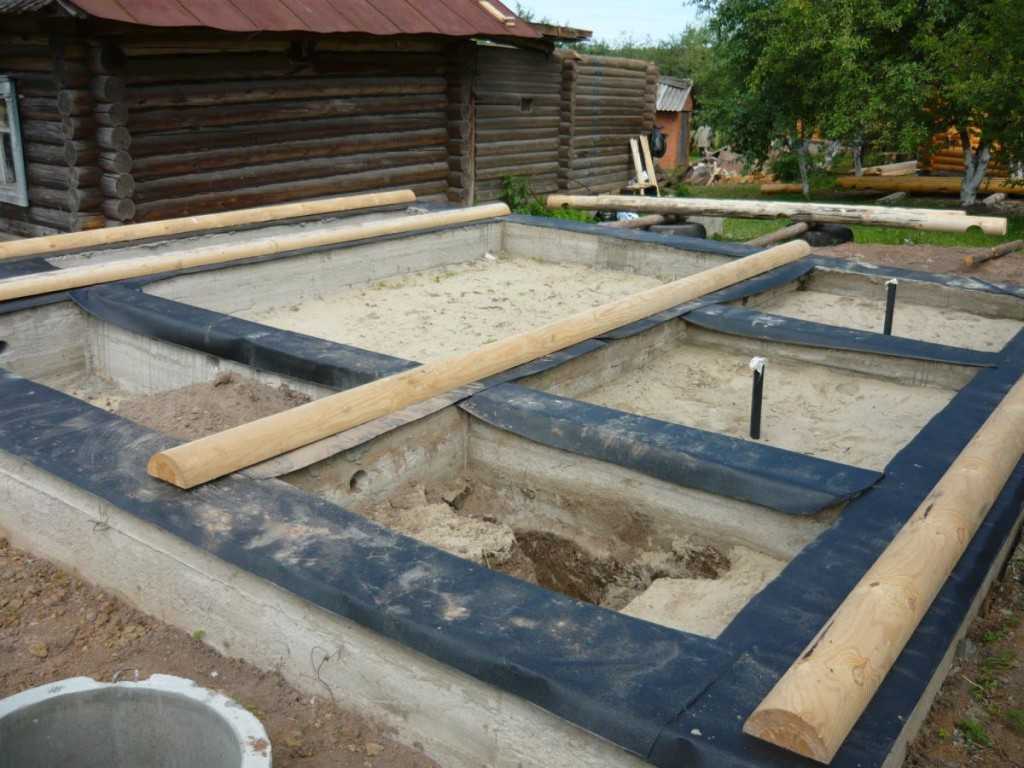

На фундамент укладывают два слоя гидроизоляции. Это может быть обычный рубероид, но в современном исполнении он очень ненадежен, рвется уже через несколько лет. Для гидроизоляции сруба лучше использовать более современный вариант что-то типа Гидроизола. На участках с высоким уровнем вод или при большом количестве осадков, желательно сделать комбинированную гидроизоляцию: сначала фундамент промазать битумной мастикой, на нее наклеить гидроизол. Для надежности — можно в два слоя (второй тоже на битумную мастику).
Перед укладкой бревен или бруса их необходимо обработать антисептиками и антипиренами. Но дело в том, что если вы потом планируете , его лучше не обрабатывать: обработанная древесина требует в разы больше усилий при шлифовке. С другой стороны, есть части, которые после сборки сруба будут недоступны. Если их не обработать, пока древесина не просохла, могут завестись грибки или она потемнеет. , а вот грибки — это уже хуже. Тем более для сруба бани, где периодически будет высокая влажность. Выход тогда — промазывать пропиткой только те части, которые окажутся закрытыми, а свободные поверхности пропитать после шлифовки.
После того, как бревна/брус пропитаны и высушены, начинается собственно сборка сруба. На гидроизоляцию укладывается первый венец, проверяется его геометрия — перемеряются диагонали, проверяются углы. Потом его крепят к фундаменту заложенными ранее шпильками. Если шпилек нет, сверлят отверстия и устанавливают анкерные болты (под шляпки засверливают отверстия, чтобы они были утоплены). Далее — по технологии. Если собираете на нагеля, то устанавливаете их через два ряда.

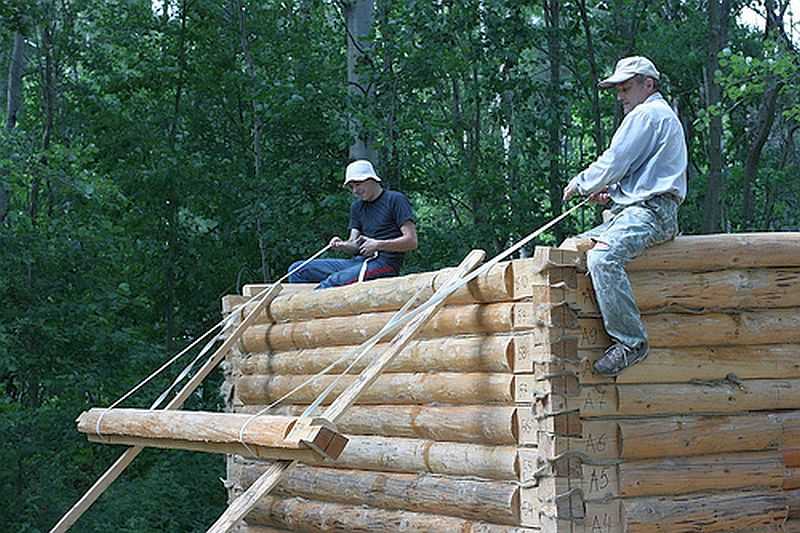

Первые венцы без особых проблем укладывают руками. С набором высоты становится все сложнее поднимать бревна. Решается проблема просто: ставятся два наклонных бруса. Две стропы прибиваются изнутри к нижним венцам сруба, перебрасываются через стену. Они продеваются под бревно/брус, которые надо поднять, и тянутся наверх по наклонным брускам (смотрите фото).
Ставят сруб сплошными стенами — без окон и дверей. Их вырезают после того, как стены выгнаны полностью и установлена крыша. Если сруб остается зимовать без кровли, можно окна/двери не вырезать: проветриваться будет достаточно и так. А вот если сруб завели под крышу, то для нормальной просушки оконные и дверные проемы необходимы.
Перед тем, как их выпилить, сруб скрепляют (прибивают фиксирующий бурс, который держит венцы в неподвижном состоянии). После того, как проем вырезан, устанавливают окосячку (брус, который держит проем, и к которому затем крепится рама двери или окна). Брус держится в пазу только за счет силы трения, больше он ничем не фиксируется. Так и бревна/брус остаются на месте и сруб может садиться.
Если будете вырезать проемы, окосячку установите обязательно. Хотя бы в таком варианте, как на фото выше — загнанный в паз брусок
Только еще раз обращаем внимание: он не крепится ни к чему. Держится только за счет силы трения
То есть, его просто забивают в паз. Если вы оставите проемы незакрепленными, бревна/брус скорее всего уйдут в разные стороны и вы станете обладателями таких стен, как на фото ниже. Выровнять их можно, но это долго и сложно.
При этом сами двери и окна не ставятся: необходим сквозняк. Если вы хотите предотвратить посещения, затяните двери сеткой, мембраной, забейте проемы досками накрест, но воздух должен проходить.
После того, как стены выгнаны, начинают сборку стропильной системы крыши. В качестве мауэрлата используют верхний венец. При необходимости в нем выпиливают отверстия под установку стропильных ног. Кровельный материал можно не монтировать. Зимовать можно оставить стропила с обрешеткой, покрытые вертозащитной мембраной. Только крепить мембрану надо по всем правилам: начинать снизу, продвигаться вверх, полотна укладывать захлестом одного на другое, с проклеиванием стыков двусторонним скотчем. Крепить скобами с широкой спинкой из мощного степлера.
Полезные советы
Чтобы рубка деревянного сруба в чашу прошла успешно, стоит принять во внимание несколько советов:
- Имеет смысл согнуть из жести шаблон, точно имитирующий форму и размеры венцов. Его значительно легче поднимать для проверки подгонки, чем целое бревно.
- Сначала стоит произвести полную сборку чернового сруба на земле. Только после нее, если всё хорошо и надежно – разобрать и заново собрать уже на фундаменте.
- Обрабатывать венцы антисептиком от гниения лучше по одному, после разборки чернового сруба. Пропитывать надо 2 раза – второй после полного высыхания первого.
- Если чаша оказалась великовата, и бревно в ней катается – исправить ситуацию можно, добавив уплотнитель. Это же поможет и в случае со слишком глубоким продольным пазом.
- В качестве уплотнителя лучше использовать джут, лен или по старинке – мох. Эти материалы достаточно упругие, способствуют выведению влаги и не формируют конденсат.
- После укладки каждого венца стоит проверять горизонтальность конструкции. Если она не идеальна (один край выше другого) – подправить, добавив уплотнителя.
- Если используется метод рубки с шипом (в курдюк или канадский) – верхушки шипов стоит делать чуть-чуть острыми, а паз – на 2 мм более узким, чем сам шип. Тогда сборка будет максимально прочной, и при усадке сруба шип заклинит намертво.
Советуем также почитать про строительство бани из сруба своими руками.
Основные материалы для сруба
Варианты врубки «в чашу».
Ее древесина имеет гладкий ствол, она крепкая и одновременно мягкая, легко обрабатывается. Дефекты в виде сучков практически отсутствуют. На сосне не появляются трещины после завершения процесса просушивания. Древесина сосны длительное время не гниет. Она является практически безупречным материалом для возведения зданий из кругляка.
Чтобы осуществить качественную постройку дома из бруса, нужно особо скрупулезно подойти к выбору материала. Необходимо воспользоваться бревнами одинаковых габаритов. Наиболее приемлемым будет материал, диаметр которого составляет 22-24 см. Но другие размеры бревен не возбраняются. Все случаи индивидуальны.
Самыми лучшими материалами будут те, которые заготавливались в зимний период. Ведь в древесине в это время мало сока. Она будет практически сухой, следовательно, не будет трескаться.

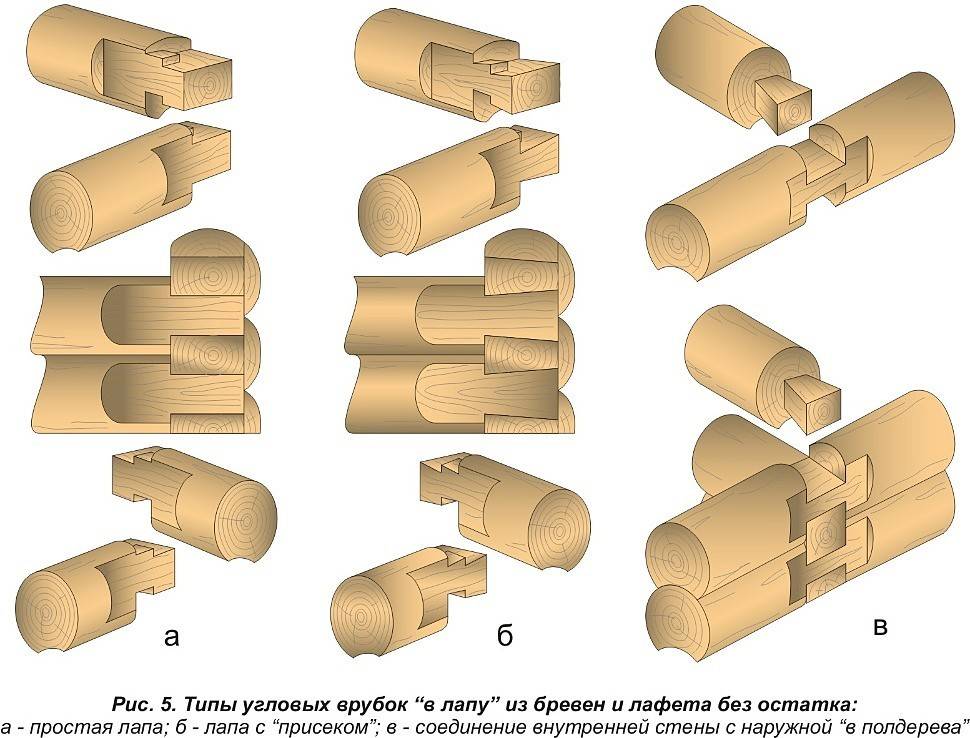

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»
Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

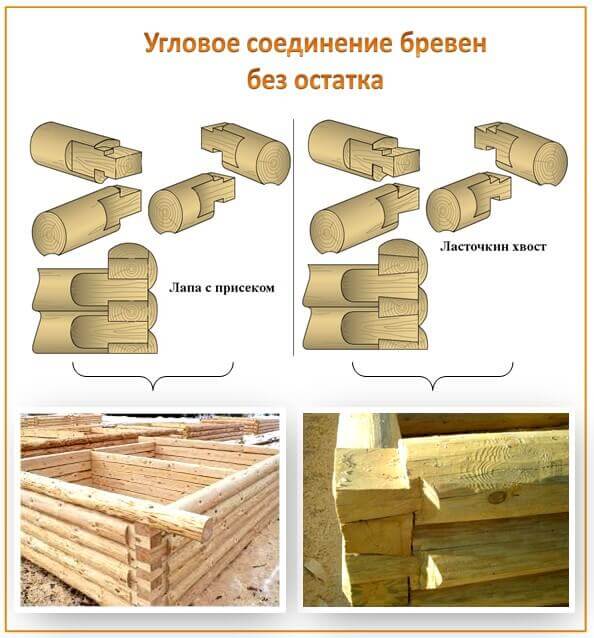

Угловое соединение бревен без остатка
Водопровод, электричество и отопление
При желании можно позаботиться обо всех благах современного мира. Первым из них является водоснабжение. Оно может быть нескольких разновидностей – автономным или централизованным. Централизованное водоснабжение будет поступать от одной основной трубы. Плюсами такого подключения считается легкость монтажных работ, минусом – зависимость от центрального водоканала. Автономный вариант имеет несколько преимуществ, среди которых то, что подача воды осуществляется по желанию.
Важным моментом, который включает строительство дома из профилированного бруса или другого типа , а так же бани из бруса является отопление. Оно может представлено в разных видах – монтаж отопления своими руками, использование переносного оборудования или настил теплого пола. Вариантов несколько, из которых можно выбрать тот, который вам подходит больше всего по вкусу и по бюджету.
Сегодня невозможно обойтись без электричества. Проложить проводку не оставит никакого труда, также как и установка выключателей и розеток. Однако при проведении этих работ не стоит забывать о правилах пожаробезопасности.
Сруб из бруса своими руками считается сложным занятием, на исполнение которого потребуется потратить много сил и времени. Труднее будет возвести комфортный и удобный сруб без специальных навыков или небольшого опыта. Рекомендуется воспользоваться помощью специалистов, и всегда быть готовым к дополнительным затратам.
Этап 2. Обработка бруса
Обработка бревна под скобельОбработка бревна под скобель
Шаг 1. После того как вам привезли расходный материал (или вы спилили и доставили его самостоятельно), ему необходимо дней 25-30 для того, чтобы отлежаться.
Шаг 2. Далее тщательно рассмотрите и переберите бревна – оставьте лишь самые качественные из них, а дефектные или поврежденные отбракуйте.
Шаг 3. Затем приступите к обработке. Вначале очистите бревна от коры (делайте это аккуратно, чтобы те не растрескались), оставив ее немного по бокам – примерно по 15-сантиметровой полоске с каждой стороны.
Шаг 4. После обработки уложите бревна на хранение примерно в 25 см от поверхности земли. Можете укладывать как угодно – штабелями, пачками и т. д., главное, чтобы дистанция между бревнами составляла 7-10 см.
Схема подготовки бревен для сборки срубаХранение бревен
Рубка срубов из бруса

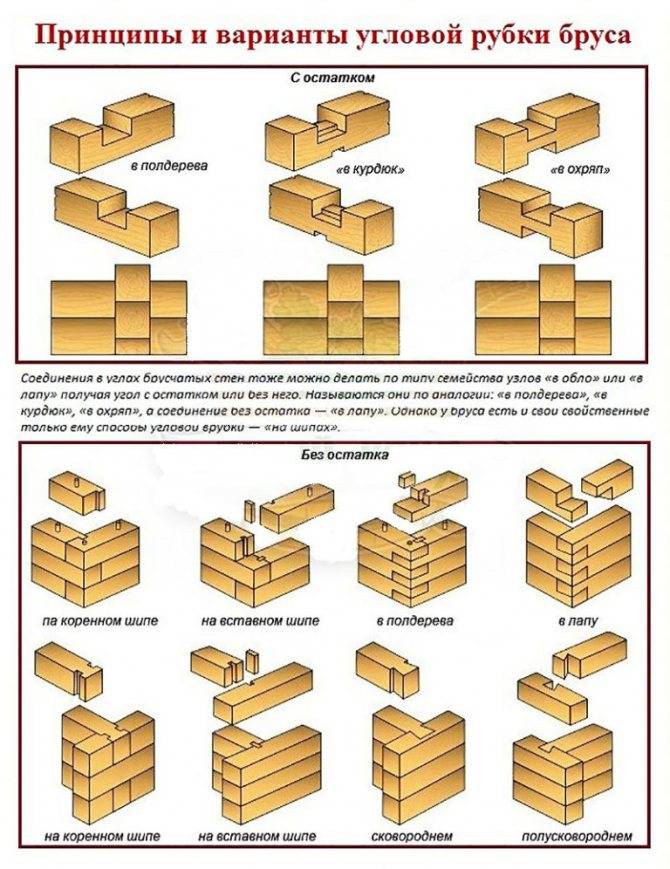

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева». Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.
Однако существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).
Соединение брусьев в срубе (с остатком или без остатка) называют стыковкой. Рассмотрим основные способы стыковки.
Стыковка бруса с остатком
«В полдерева»
Соединение «в полдерева»
Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.
«В курдюк»
Соединение в курдюк
Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.
«В охряп»
Соединение в охряп
Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.
Стыковка бруса в углу без остатка
При строительстве домов и бань из бруса без остатка традиционными являются типы замков «в полдерева» (с ровными параллельными гранями), и «в лапу» (с гранями, имеющими форму трапеции). Второй тип соединения немного сложнее, но он гарантирует большую защиту угла от сквозняков.
Соединение бруса: а — в полдерева, б — в лапу
Соединения на шипах (в теплый угол)
При таком способе выпиливания бруса вставленный в паз шип защищает угол от промерзания и продувания за счет образующегося воздушного замка. Соединение бруса «в теплый угол» само по себе гарантирует отсутствие щелей, а эффективным дополнением является пробивка всех стыков джутом.
Рубка «в теплый угол» — наиболее часто используемый способ стыковки брусьев в России.
Прямой шип
Соединение в теплый угол — прямой шип
Прямой шип применяют при возведении построек со стеной, равной длине бруса. При рубке сруба следует учитывать, что размер паза определяется размером шипа, то есть необходимо соблюдать баланс. Если шип будет большим, то и паз, соответственно, тоже должен быть таким же. Слишком глубокий паз может ослабить брус, что скажется на прочности соединения, поэтому перед рубкой должны быть проведены тщательные расчеты.
Правильно сконструированный угол хорошо противостоит ветровым и другим нагрузкам.
Равномерность усадки сруба из бруса дает гарантию сохранения слабой части бруса в углу.
Половина ласточкиного хвоста
Соединение в теплый угол — половина ласточкиного хвоста
Отличительной чертой данного типа замка является шип шириной до 5 см, имеющий форму конуса. Конус надежно удерживает брусья, что делает сруб более прочным. Ограничение размеров шипа устанавливается для того, чтобы в процессе усадки брус, в котором сделан паз, не трескался.
Изготовление шипа «половина ласточкиного хвоста» для специалиста не представляет особой трудности. Для ускорения работы допускается использование шаблона. Такое соединение применяется в случае, когда длина стены превышает длину бруса.
Угловой шип
Угловой шип треугольной формы применяется достаточно редко, так как узел получается менее прочным, хотя в нем отсутствуют сквозные щели. Технология выпиливания углового шипа не имеет отличий от тех, о которых говорилось выше. Строителю, имеющему навык работы с бензопилой, достаточно осуществить небольшой поворот ее шины, чтобы получить этот вид соединения.
