Как сделать стяжку для теплого пола: пошаговая инструкция

Полистирольная система теплого пола

Применение в качестве ключевых элементов конструкции синтетических материалов дает возможность работать с любыми типами жилых построек, в который выполняется установка теплого водяного пола. Полистирольная система подходит как для бетонных перекрытий, так и для деревянных конструкций. Ключевая особенность технологии — возможность осуществлять укладку наборной конструкции непосредственно на старые покрытия.

Сухая засыпка Knauf для полов

Последовательность действий укладки в этом случае следующая:

• на чистую и выровненную поверхность необходимо уложить полиэтиленовую пленку, толщина которой составляет 150-200 мкр. В местах стыков пленка укладывается внахлест (10 см). Стыки нужно заклеить монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах укладывается демпферная лента;
• сверху на полиэтиленовую пленку можно укладывать профильный пенополистирол;
• сверху выполняется монтаж трубы водяного контура и теплораспределительных пластин;
• в участках изгибов труб, где оканчивается пластина, под трубы делают подкладки из полиэтиленовой пленки;
• после того как греющая труба будет уложена, всю конструкцию нужно снова накрыть полиэтиленовой пленкой, толщина которой составляет 100-200 мкр;
• далее на конструкцию помещаются листы ГВЛ в два слоя. Общая толщина данного покрытия должна составлять не менее 20 мм.

После того, как все вышеописанные манипуляции выполнены, нужно определиться с финишным покрытием.

Заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого необходимо выполнить все действия, который предписаны основной технологией. В качестве плюса такого способа стоит выделить повышенную жесткость и прочность сухой стяжки.

Полистирольные системы нельзя применять для теплого пола, который подсоединяется к централизованной отопительной системе. Слишком высокий температурный режим нагрева теплоносителя может повредить пенополистирол.

Краткое описание «пирога» и задач возложенных на стяжку

Стяжка для тёплого пола

Для чего нужна стяжка:

Во-первых, для защиты водяных труб от повреждения;

Во-вторых, для равномерной теплопередачи на поверхности пола;

В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.

Для начала перечислим все «классические ингредиенты пирога».

Снизу-вверх:

1. На основании пола — бетонная стяжка;
2. Гидроизоляция (по необходимости исходя из близости грунтовых вод);
3. Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
4. Плотная п/э плёнка, в два слоя;
5. Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
6. Бетонная стяжка, например, вот отличный и доступный вариант;
7. Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
8. Финишное покрытие.

Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:

• а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
• б) материалы финишного (напольного) покрытия;
• в) предполагаемые нагрузки на поверхность;
• г) температура теплоносителя и необходимая температура воздуха в помещении.

Требования для стяжки водяного теплого пола

Стяжка для теплого водяного пола должна соответствовать ряду требований, соблюдение которых позволит достичь желаемого результата. Например, важным требованием такой стяжки является толщина. Для теплого пола она должна равняться до 5 сантиметров. Эта толщина обеспечит качественный прогрев, а самое главное равномерный. При этом поверхность пола будет достаточно прочной.

Как быть если в стяжке появляются трещины? На самом деле это не очень хорошее явление. Причиной этому может быть несоблюдение правил заливки и правильной пропорции состава. Это может привести к следующему:

• Из-за трещин в стяжке поверхность пола и само помещение не будет равномерно прогреваться.
• Другим последствием будет появление локальный участков с повышенной температурой. Это может привести к тому, что отдельные нагревательные элементы будут перенагреваться.

Появление трещин в стяжке это тревожный сигнал, который побуждает предпринять меры по решению проблемы.

Более того, чтобы полностью избежать порчи залитой стяжки на водяной пол, следует полностью исключить сквозняки, а само помещение затемнить. В результате таких действий раствор будет высыхать в максимально естественных условиях. Спустя 24 часа поверхность можно дополнительно покрыть полиэтиленовой пленкой.

Чистовая стяжка

Чтобы залить чистовой пол произведите следующие манипуляции:

1. Приготовьте бетон из отсева и дополните смесь пластификатором.
2. Вылейте бетонную смесь на поверхность и слега подергайте сетку армирующего слоя, чтобы из массы вышел воздух.
3. Удостоверьтесь, что раствор обволакивает трубы теплого пола со всех сторон.
4. Подготовьте температурные швы.
5. Разровняйте бетон правилом и оставьте его сохнуть на 2 недели, ежедневно смачивая поверхность водой.
6. Используя скребок, снимите верхний слой затвердевшего бетона, пока не увидите маяки.
7. Избавьтесь от металлических маяков. Для этого аккуратно разрежьте шпателем верхний слой стяжки и, не повреждая трубы теплого пола, сначала простучите направляющие молотком, а потом вытяните их наружу.
8. Получившиеся трещины смочите водой и залейте их бетонным раствором.
9. Снимите излишки смеси правилом.
10. Используя терку, «пройдитесь» по поверхности.
11. Срежьте ножом, вылезающие наверх, куски демпфирующей ленты.

Полезно! Монтировать стяжку при минусовой температуре нельзя. Поэтому если у вас сняты окна, то лучше сначала все установить и только потом заниматься полом.

Если вы используете сухую стяжку, то напольное покрытие можно устанавливать сразу. Однако если речь идет о мокром методе выравнивания пола, то подождать придется не меньше 28 дней. Самовыравнивающиеся смеси обычно застывают через несколько недель.

Считается, что выполнив подобную стяжку, теплый пол можно эксплуатировать при температуре 35-40 градусов, но лучше не рисковать и придерживаться регламенту СНиП, согласно которому температура не должна превышать 30 градусов.

Подложка из пенополистирола

Пенополистирол по своей структуре очень легкий материал. Благодаря этому систему теплого пола, которая основана на нем, выбирают для каркасных строений. Без особых трудностей его можно монтировать и на бетонную стяжку. Недостатком является необходимость в дополнительном слое, который бы придавал жесткость. Для этого используются листы из гипсоволокна, которые монтируются в два пласта. При этом можно все организовать таким образом, чтобы конечный результат подъема пола не превышал 5 см. Теплый пол с мокрой системой монтажа не сможет похвастаться таким результатом.

Чаще всего в роли утеплителя выступает обычный пенопласт, но с увеличенной плотностью или пеноплекс, который является экструдированным пенополистиролом. Если черновой пол хорошо утеплен, то используются плиты с толщиной от 10 мм. Есть такие, которые уже с завода под заказ идут с изготовленными канавками под трубы, в другом случае их приходится делать самостоятельно. Для облегчения задачи можно приобрести листы с бобышками. Это небольшие выступы на лицевой части материала. Чаще всего они усилены небольшим слоем пластика. Благодаря им легко выбрать требуемый контур укладки трубы. Форма бобышек такова, что труба защелкивается в них и не смещается в процессе укладки.

Обратите внимание! Для того чтобы тепло от труб распределялось равномерно по всей поверхности сухого теплого пола, а не было сосредоточено только возле проводника, используются металлические пластины. Они также имеют канавку, куда укладывается труба. Их ширина соответствует шагу укладки

Их ширина соответствует шагу укладки.

Процесс монтажа

Все начинается с осмотра и уборки существующей стяжки. Необходимо избавиться от пыли и различных песчинок, которые могли остаться после укладки чернового пола. Если по площади видны трещины или отслоения, то их необходимо заделать с помощью раствора или плиточного клея. Дополнительно выверяется перепад на погонный метр. Если он превышает 2 см на 10 метров, тогда понадобится дополнительное выравнивание с помощью специальных составов. В случае деревянного пола, производится дополнительное укрепление досок или их шлифовка с помощью рубанка или электрической шлифовальной машины.

Для защиты поверхности от проникновения влаги понадобится гидроизоляция. В ее качестве подойдет плотная строительная пленка или мембрана. Она укладывается на всю площадь с нахлестом на стены в 5 см или больше. Все будет зависеть от высоты готовой сухой системы. Чтобы она не смещалась, ее можно закрепить скотчем к поверхности стены. Если требуется уложить несколько отрезков, тогда делается перехлест на 15 см между ними.

Следующим шагом будет создание шва компенсации на стыке теплого пола и стен. Для этого с таким же выступом, как и у пленки приклеивается демпферная лента. Удобнее приобретать ее с уже нанесенным клеящим слоем. Далее укладывается утеплитель. Если приобретался специальный для сухого теплого пола, то в его торцах имеются замковые выступы, которые предотвращают расхождение шва. Для большей надежности швы между рядами также переплетаются.

По предполагаемому рисунку для монтажа (улитке или змейке) раскладываются металлические листы. В их полости вставляется труба. На петлях, где идет поворот металл обычно отсутствует, поэтому если ничего не предпринять, то будет слышен скрип при ходьбе по теплому полу. Чтобы этого не происходило, под проводник можно постелить пленку, которая использовалась для гидроизоляции. Она смягчит смещение.

Обратите внимание! Лучшими трубами для сухого монтажа теплого пола являются проводники из сшитого полиэтилена. Они довольно эластичны, поэтому просты в укладке. Также они не обладают швами, что гарантирует наивысшую безопасность такого теплого пола от протечек

Также они не обладают швами, что гарантирует наивысшую безопасность такого теплого пола от протечек.

После проведенного монтажа трубы настилается еще один слой гидроизоляции. Финиширует всю конструкцию пласт двойных ГВЛ или два пласта одинарных. Во втором случае их необходимо расположить в форме поля шахматной доски, чтобы не происходило проседания по одинаковым швам. Далее на теплый пол можно укладывать выбранное покрытие. Больше информации о монтаже теплого пола есть в видео:

Что нужно знать перед началом работы?

Арматурная сетка необходима для крепления труб теплого пола.

Перед тем как приступать к выполнению заливки, вам нужно узнать об основных нюансах и правилах данной работы. Выполняя простые рекомендации, работа пройдет быстрее, а качество готовой заливки будет на самом высоком уровне.

Наиболее существенным отличием заливки для водяного пола с подогревом от простой стяжки является обязательное наличие деформационных швов. В комнатах площадью до 10-12 м² данные швы делаются по ограждающим конструкциям. Для этого по нижней части стены укладывается амортизационная полоса. В дальнейшем она позволяет компенсировать расширение заливки под воздействием высокой температуры.

В случае если площадь помещения превышает 10-12 м², то создаются дополнительные швы. Помимо компенсирующей функции, демпферная лента обеспечивает теплоизоляцию от стен, т.к. она имеет термоотталкивающее фольгированное покрытие.

Основные этапы монтажа будут рассмотрены далее. Однако помимо основных приемов нужно знать и вспомогательные, но от этого не менее важные моменты. Так, прежде чем приступать к заливке теплого пола, обязательно проверьте гидравлическую плотность и правильность работы трубопроводов системы. Если вы выполните заливку, не исправив перед этим имеющихся недостатков, то спустя определенное время они однозначно себя проявят, а вам придется избавляться от старой заливки и делать все заново.

Под систему труб необходимо обязательно уложить теплоотражающий материал, который снизит потери тепла из комнаты с теплым полом.

Количество стяжек в теплом полу

С первого взгляда вам вполне может показаться этот вопрос довольно странным. Однако не стоит спешить. Все дело в том, что в стяжке теплого пола бывает, а точнее чаще всего, два слоя:

1. Черновой слой – выступает основанием будущих теплых полов. На него происходит укладка изолятора-утеплителя. Эта черновая стяжка формируется после подготовки основания здания. Чаще всего таким образом заливается «ноль» фундамента. Еще бывает так, что вместо этого слоя имеются плиты перекрытия, однако их поверхности точно также обязаны подготавливаться.

2. Собственно стяжка на теплый пол, заливаемая сверху труб.

Обращаем внимание, что второй слой должен заливаться лишь по завершению проверки трубопровода на способность держать давление!

Минимальная толщина

Согласно СНиП толщина бетонной стяжки под теплый пол или на него должна составлять минимум 2 см, но это касается металлоцементных конструкций. При использовании других бетонов, включая стандартный цементно-песчаный состав, толщина слоя должна быть не менее 4 см. Если к этому показателю прибавить максимальное сечение труб отопительных систем, то общая толщина составит не менее 6–7 см, но это касается только идеально выровненных поверхностей. При завале в 1 см минимальная толщина пирога будет 7–8 см.

Современный рынок предлагает огромное количество быстросохнущих строительных смесей, которыми все чаще закрывают трубы отопления. Минимальная толщина их слоя составляет всего 7 мм, то есть ровно столько, чтобы спрятать трубопровод. Обычно такие конструкции впоследствии покрывают кафельной плиткой, которая придает необходимую прочность.

По правилам минимальная толщина цементно-песчаной стяжки составляет 30 мм

Как приготовить раствор и залить стяжку

Наполнители для цементного раствора.

Сегодня раствор можно приготовить двумя способами. Первый подразумевает разведение сухой смеси водой до необходимой консистенции в соответствии с инструкцией. В основе таких смесей, как правило, находится гипс. Именно благодаря ему высыхание пола происходит довольно быстро, уже через неделю.

Главное при изготовлении смеси — придерживаться определенных пропорций, однако это не все. Нужно не допустить увеличения слоя заливки, то есть толщины, установленной стандартами. Данный размер должен быть прописан производителем. Как только работы окончены, необходимо обработать пол, примыкающий к стене, гидроизоляцией.

Довольно часто данный метод применяется не только когда осуществляется заливка теплого пола, но и в системах водного типа. Покрытие стяжкой трубы в этом случае должно быть более чем на 30 мм. Во избежание поломки элементов отопительной системы необходимо передвигаться в мягкой обуви.

Что касается второго способа, то он подходит для самостоятельного приготовления смеси из цемента, марка которого не может быть ниже М300. Это раствор обладает высокими теплопроводными свойствами, а также не подвержен агрессивному воздействию влажной среды. Его можно применять при стяжке толще 80 мм. Кроме того, она должна быть выше труб больше чем на 5 см.

Схема стяжки теплого пола с системой крепящих скоб.

Раствор делается из 1 части цемента и 4 частей песка с фракцией 0,8 мм. Что касается воды, то ее необходимо добавлять до того момента, пока консистенция не будет напоминать эластичное тесто. Раствор должен быть таким, чтобы из него можно было слепить шар и он не рассыпался.

Для облегчения работы с раствором цемента для стяжки применяется пластификатор, который позволяет увеличить способность массы разравниваться. К тому же стяжка над трубами уменьшается. Однако при этом следует учитывать, что температура тоже становится меньше, что позволяет избежать перегрева.

Перед тем как заливать стяжку пола бетоном, необходимо произвести подготовительные работы. Сначала надо очистить рабочую поверхность от различного мусора. Это позволит обеспечить качественное сцепление.

Далее укладывается утеплитель с гидроизоляцией, можно использовать простую пленку. После этого идет сетка с трубами, затем заливается подготовленный заранее раствор.

При на верхних этажах (2, 3 и т.д.) необходимость в гидроизоляции отпадает, как и в армирующей сетке.

Схема заливки бетонной стяжки.

Предварительно необходимо произвести подсчет объемов. Площадь комнаты (помещения), где устанавливается водяной пол, умножается на толщину, которая необходима. По современным стандартам заливка стяжки теплого пола возможна при толщине последнего в 65-70 мм. Что касается толщины самой стяжки, то она должна быть 45 мм. Если же в процессе работы используются самовыравнивающиеся смеси, то указанные показатели снижаются на 25 и 20 мм соответственно.

Если планируется использование мебели больших размеров, лучше всего прибегнуть к дополнительному армированию с помощью сетки, изготовленной из стали высокой прочности.

Стяжка в этом случае укрепляется фиброй или полипропиленовой стружкой.

После выравнивания залитого раствора следует прекратить работы на некоторое время. В зависимости от толщины слоя его высыхание длится до месяца. Стоит заметить, что для дальнейших работ обязательным условием является его полное высыхание.

Порядок работ

Работы по устройству стяжки проводятся, когда уже все остальные закончены: оштукатурены стены, вставлены окна, входные двери. После этого начинают монтаж.

• Удаляют неровности, мусор, шпаклюют стены внизу от пола на расстоянии 15 см, это делается под демпферную ленту.
• Делают черновую стяжку пола по маякам.
• После высыхания пола укладывают теплоизоляционный материал, его фиксируют с помощью клея.
• Затем наступает очередь армирующей сетки, которая должны быть над теплоизоляцией на 3-4 см.
• По периметру комнаты наклеивают компенсирующую (демпферную) ленту.
• Укладывают трубы в виде спирали или змейки, при необходимости (это зависит от площади помещения) делают несколько контуров.
• После этого наступает завершающий этап заливка чистовой стяжки поверх труб. В раствор, помимо пластификатора, хорошо еще добавить мелкого щебня.
• Просыхает поверхность в течение месяца, сухая стяжка сразу же может эксплуатироваться, как только смонтировано напольное покрытие.

В зависимости от того, какая планируется облицовка, к самой стяжке предъявляются разные требования: под ламинат, паркет она должна быть более ровной. Плитку же и линолеум можно класть сразу же, как высохнет пол.

Заливка стяжки

Установка маячков

В большом помещении

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков .

Совет: чтобы трубы не всплывали во время заливки раствора, их нужно закрепить на плитах утеплителя либо на армирующей сетке.

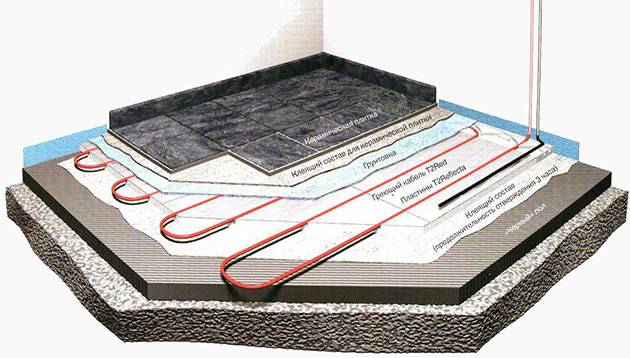

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Важно: инфракрасная нагревающая пленка ни в коем случае не должна укладываться под стяжку. Финишное половое покрытие кладется прямо на пленку или на уложенные поверх пленки плиты ГВЛ

Если так вышло, что у вас нет инструментов и необходимых навыков для выполнения описанных выше действий и процессов, вы всегда можете обратиться к профессионалам. Мы расскажем сколько может стоить комплексный ремонт или отдельно взятые работы. А так же сколько займет времени и предложим лучших специалистов вашего города по наименьшим ценам!

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
