Расчет столбчатого фундамента каркасного дома
Исходные параметры для расчета столбчатого фундамента:
- тип грунта и перепад высот в месте будущего строительства;
- глубина залегания подземных вод;
- уровень промерзания грунта;
- проект дома (расположение несущих и внутренних стен).
Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.
После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.
Приближенные значения удельного веса для отдельных элементов конструкции
После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:
S = 1,3×P/Rо ,
где 1,3 — коэффициент запаса надёжности;
Р — общий вес дома вместе с фундаментом, кг;
Rо — расчётное сопротивление несущего грунта, кг/см².
Значение Rо
Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:
Примечание:
Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.
Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.
Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома
Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).
Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:
- цокольное перекрытие 75 кг;
- чердачное 75 кг;
- стены 70 кг;
- кровля 30 кг;
- снеговая нагрузка 190 кг;
- полезная нагрузка помещений (мебель и люди) 210 кг;
- фундамент 2500 кг/м3;
При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.
Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.
Полезная нагрузка помещений: 64 * 210 = 13 440 кг.
Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.
Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.
Общая масса дома равна примерно 77 тонн.
Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.
Итого, масса дома с фундаментом составляет около 87 тонн.
Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее – 10 см суглинка, ниже – песок с гравием, грунтовые воды расположены ниже 2 м).
Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:
S = 1,3×P/Rо ,
S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2
Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.
Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).
Ошибки при строительстве столбчатого фундамента для каркасного дома
Самой распространённой ошибкой частных застройщиков при возведении столбчатого фундамента является отсутствие хоть какого, даже приближённого расчёта. Количество столбов, также как и площадь их оснований, берутся «с потолка». Практически на всех строительных сайтах написано одно и тоже — ставьте столбы по углам и на пересечении стен, при необходимости на длинных стенах добавляйте ещё, чтобы расстояние между ними было от 1,5 до 2,5 метров. Нормальный такой разброс! К тому же про площадь основания практически нигде ни слова. А ведь именно от этих показателей зависит, будет ли Ваш дом стоять на месте или со временем начнёт перекашиваться и садиться.
Теорию, изложенную в этой статье, я практически опробовал и на практике (подробнее – в статье ).
Как сделать столбчатый фундамент из железобетона
Рассмотрим два распространенных вида устройства несущей конструкции.
Бюджетный мелкозаглубленный фундамент
Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.
- Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
- На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
- После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.
По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.
Смотрите видео изготовления столбчатого фундамента своими руками:
После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.
Заглубленный фундамент

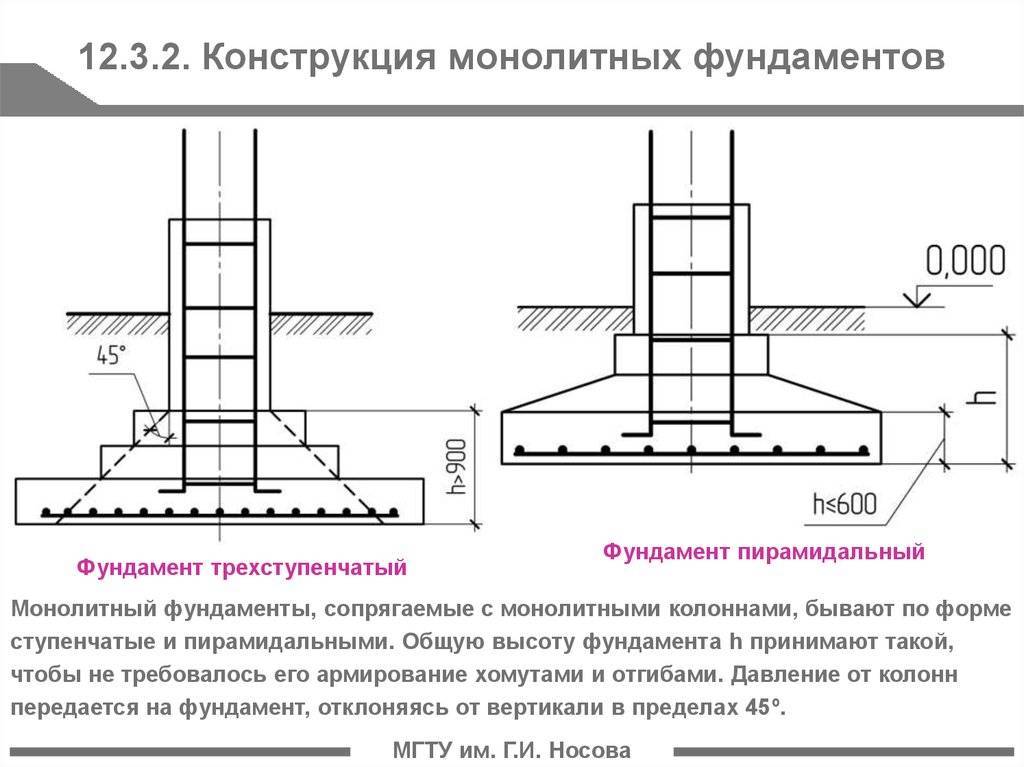

Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.
Последовательность действий остается аналогичной:
- Подготовим основание – снимем верхний грунт, уберем растительность.
- По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.
- Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.
- Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
- Ждем застывания камня около 5 дней в зависимости от условий.
Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:
- Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
- В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
- Заливаем бетонный раствор. После его застывания снимаем опалубку.
Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.
Глубина заложения
По глубине заложения основания фундаменты разделают на два вида:
- Мелкозаглубленный;
- Глубогозаглубленный.
Мелкозаглублённый столбчатый фундамент
Для лёгких небольших построек закладывают мелкозаглубленный столбчатый фундамент. Мелкозаглубленным основанием считают столбы, заложенные на небольшой глубине (0,5-0,7 м) в зоне промерзания грунта.
Конструкция мелкозаглубленного основания
Для того чтобы опоры не подвергались выталкиванию из почвы под действием вспученных промёрзших грунтов, принимают ряд мер. Это утепление отмостки и ограждающих конструкций цоколя. Боковые поверхности фундамента покрывают материалами, которые значительно уменьшают боковые силы трения грунта.
Возведение монолитных железобетонных опор, в отличие от других видов столбов, несут дополнительные затраты по изготовлению и установке арматурных каркасов, приготовлении и укладке бетонной смеси, а также по сборке и разборке опалубки.
Недостатком мелкозаглубленного фундамента является его чувствительность к воздействию пучинистости промёрзших грунтов. Строения на таких основаниях требуют дополнительных затрат по утеплению отмостки и цоколя.
К преимуществам таких оснований безусловно относят экономичность их возведения по сравнению с глубокозаглублённым фундаментом.
Глубокозаглубленный столбчатый фундамент
Опоры глубокого заложения располагают ниже зоны промерзания почвы. Для устройства опор применяют железобетонные столбы, металлические и асбоцементные трубы. На дне ямы делают песчаную подушку или бетонную подготовку. При больших глубинах опалубку для монолитных столбов делают расширенной к основанию. Конусная форма ствола опоры увеличивает сопротивление к выталкиванию его вспученными грунтами.

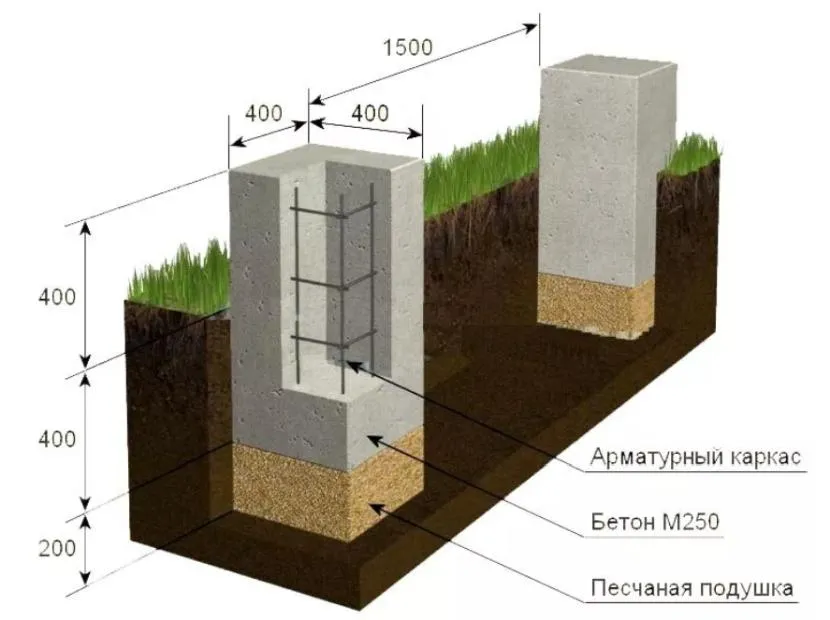

Столбы сечением 400 х 400 мм

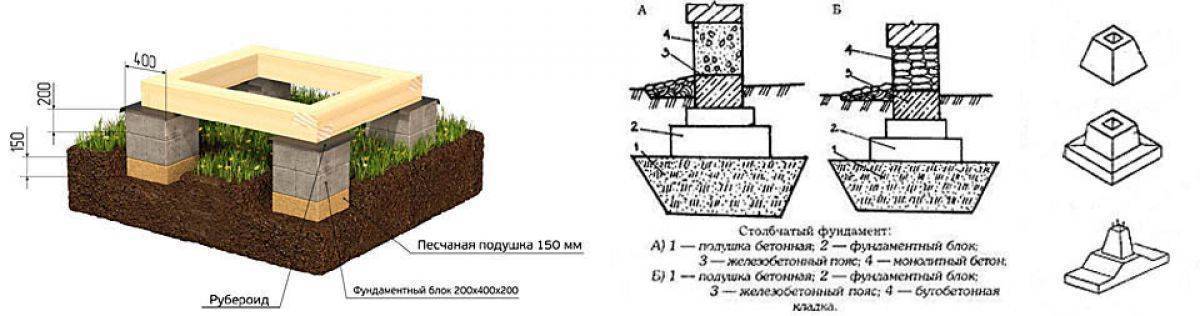

На основании некоторых столбов делают бетонную подготовку или кладку из камня, кирпича в виде уступов, что даёт такой же эффект, что и форма конуса.
Размеры минимального сечения фундаментных столбов определаются их материалом:
- Армированный бетон – 400 х 400 мм;
- Бутовый бетон – 400 х 400 мм;
- Природный камень – 600 х 600 мм;
- Плитняк – 400 х 400 мм;
- Кирпичная кладка – 380 х 380 мм.
К недостаткам глубоких столбчатых опор относят сложность и трудозатратность выполнения земляных работ по обустройству шурфов под опалубку. Преимуществом возведения таких опор является экономия материальных ресурсов и трудозатрат по сравнению с другими видами оснований.
Что это такое?
Интуитивно понятно, что столбчатый фундамент есть совокупность опор, стоящих под строением отдельно друг от друга. Понять, что из себя представляет этот вид фундаментных конструкций будет проще, если сопоставить его характеристики со свайным типом опоры под дом, который ближе всего по своему внешнему виду. В обоих случаях вместо монолитного основания есть обособленные опорные точки.
Но разница все же есть:
- свая может уходить в почву до 5 м, тогда как столб так сильно не заглубляют;
- столбы имеют опору только на подошву, а сваи удерживаются еще боковыми гранями;
- почти всегда для сооружения с сопоставимыми параметрами сечение свай уступает диаметру столбов;
- определенная разница есть и в сфере их использования.
Общими признаками являются геометрия сечения (круг либо квадрат), выделение обособленных опор и (опционально) ростверк. Главные области применения столбчатых подпорок:
- одноэтажные постройки индустриального и общественного характера (требуются наиболее массивные столбы);
- дома каркасные;
- дома, в которых комбинируется каркас и щит;
- брусовые и бревенчатые сооружения;
- различные ограждающие элементы.
Типы и способы установки столбчатого основания
Опоры для столбчатого фундамента каркасного дома принято различать:
- по размерам;
- типу сечения;
- материалам изготовления;
- методу производства;
- глубине вкапывания.
Виды по материалу и методу монтажа
Сечение может быть двух видов – круглое и прямоугольное.
В качестве материала изготовления используют:
- бетонную смесь (железобетон);
- бутобетон;
- бутовый камень;
- кирпич;
- блоки;
- древесину.
Фундамент столбчатого типа можно делать двумя методами:
- Монолит. Смесь заливают в опалубки.
- Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).
Глубина вкапывания столбов
Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:
- Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
- Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
- Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

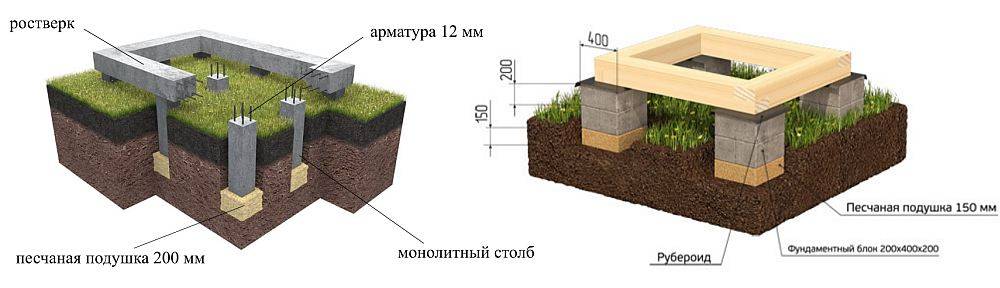

Использование ростверка на основаниях столбчатого типа
Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.
Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта
Этот факт необходимо принимать во внимание
Мелкозаглублённый фундамент
На более сложный грунт, подверженный пучению, можно устанавливать Мелкозаглублённый фундамент. Он подходит даже для скальных или песчаных площадок. Его делают из асбестовых, пластиков или металлических труб. Материал значительной роли не играет, потому что основная нагрузка будет приходиться на железобетонный столб.
Диаметр труб нужно подбирать с учётом нагрузок. Для небольших беседок и террас можно использовать трубы с сечением в 100 мм, а для более тяжёлых построек лучше брать диаметр 250-300 мм.
Схема мелкозаглублённого фундамента Источник atlantmasters.ru
Изготовление мелкозаглублённого фундамента более сложное:
- Подготовительные работы, разметка. Снятие верхнего слоя почвы и её выравнивание.
- Бурение отверстий.
- Создание песчаной подушки.
- Гидроизоляция.
- Установка труб в вырытые котлованы.
- Армирование: рифлёная арматура устанавливается вертикально и связывается между собой небольшими прутьями.
- Заливка бетона. Схема того, как залить столбы под фундамент своими руками: сначала бетон заливают наполовину. Трубу поднимают на 30-40 см. вверх, создавая подошву, которая будет противостоять пучению. Затем труба бетонируется до конца.
Такая технология обеспечивает большую прочность, хотя сложнее и дороже в установке.
Виды опорно-столбчатых фундаментов
Перед выбором основы проводится ряд исследований местности. Анализируется почва, уровень пролегания грунтовых вод, определяется тип будущей конструкции. Учитываются также ветровая, снеговая и сейсмическая нагрузки. От того, насколько тщательным был анализ условий и факторов, зависит прочность возводимого сооружения и его срок службы.
В зависимости от применяемых материалов различают следующие виды основ:
- Из кирпича. Наиболее простой вид. Подходит для возведения легких построек на плотном грунте (например, сухая песчаная почва).
- Стальные трубы. Такая основа обладает наибольшей несущей способностью. Толщина стен труб должна быть не меньше 4 мм. При закладке в землю обязательно нужно нанести антикоррозийное покрытие.
- Асбестовые трубы. Наиболее бюджетный вариант. Они заполняются бетоном, внутрь вставляется арматурный каркас. Трубы должны быть не меньше 20 см по внешнему диаметру. Фундамент из асбестовых труб отличается надежностью и устойчивостью.
- Монолитный бетон. Потребуется опалубка из досок. В нее помещается арматура, заливается бетон.
- Бетонные блоки. Благодаря своей простоте и скорости возведения, такой вариант пользуется наибольшей популярностью. К строительству конструкции можно приступать уже на следующий день после возведения фундамента.
- Деревянный (бревна). Этот тип используется довольно редко из-за множества недостатков. Он сильно подвержен гниению, повреждению грунтовыми водами и насекомыми. Несущая способность такой основы невелика.
По глубине различают заглубленный, мелкозаглубленный и поверхностный фундаменты.
Заглубленный
Основа закладывается на 20-30 см ниже уровня промерзания почвы. Если не выполнить это требование, то во время заморозков столбы могут выдавливаться – возникнет деформация и перекос всего строения. На форумах можно встретить случаи, когда из-за вспучивания почвы или промерзания углы зданий просто повисали в воздухе.
Мелко заглубленная основа
Используется на песчаном или супесчаном грунте. Заглубление делают на 50-70% от глубины промерзания почвы. Также на пучинистых почвах используют такой прием: выбирается глинистый грунт до глубины промерзания. Далее выкопанная траншея на треть заполняется песчано-гравиевой смесью. И тогда можно делать мелко заглубленный фундамент.
Поверхностный (незаглубленный)
Используется на прочном скальном грунте. Такую основу сделать проще всего. Но нужно тщательно проверить и продумать устойчивость всей конструкции.
Примеры
Рассчитаем основание для конкретных построек.
Для каркасного дома
Исходные данные:
- Столбчатый фундамент представлен опорами из бетонных блоков, в сечении которых квадрат.
- Почва на участке постройки — суглинок (плотность 3.5 кг/см2).
- Уровень промерзания грунта 1,2 м.
Определение отметки промерзания почвы необходимо, чтобы рассчитать на какой глубине должна находиться часть колонны под землёй.
Площадь основания возьмём минимальную — 40*40 см=1600 см2. При плотности почвы 3.5 кг/см2 каждая колонна будет испытывать предельную нагрузку: 1600*3.5 = 5.6 т
Общая нагрузка определяется как сумма веса следующих элементов:
- наружных и внутренних стен;
- основания с ростверком;
- стропильной структуры;
- цокольной и чердачной основы;
- кровли;
- снегового покрова;
- нагрузки при эксплуатации на этаже.
Каждая постройка имеет индивидуальные значения приведенных параметров, поэтому расписывать их нет смысла. К примеру, общий вес дома составляет 70 т. Количество столбов = вес дома(кг): предельную нагрузку от каждой колонны (кг) = 70000:5600 = 12.5.
Округлив результат, получим: 13 колонн необходимо для возведения столбчатого фундамента. Учитывая необходимость резерва устойчивости: 13*1.4=18 колонн.
Для бани
Для бани столбчатый фундамент из железобетона рассчитывается следующим образом. Баня будет иметь размеры 3*4 м. Нормативы требуют установки колонн не менее чем через 1,5 и не более чем через 3 м. Для примера возьмем среднее значение – через 2 м.
Для каждой стены нужно 3 опоры — по 2 в углах и 1 посередине. К примеру, размеры верхнего сечения — 40*40 см, нижнего — 80*80 см. Вес опорной конструкции 1035 кг, нагрузка 2977 кг.
К полученной величине следует прибавить массу одной колонны. Объем колонны составляет 0.25 м3, а плотность материала указана в источнике (2500). Тогда вес столба будет равен: 0.25*2500 = 625 кг. Он создаст нагрузку на грунт: 3884+625 = 4509 кг.
Опорное сечение каждой колонны составляет 80*80 = 6400 см2. Предельные нагрузки на грунт зависят от значения устойчивости, равного 1.5 кг/см2, тогда: 6400*1.5 = 9600 кг. Это значительно больше величины рассчитанной нагрузки.
Следовательно, столбчатая конструкция при таких условиях будет устойчива к нагрузкам, полученным от бани размером 3*4 м. Если владелец участка посчитает нужным, он может уменьшить размеры опор, с учётом того, что вычисленные нагрузки не превысят допустимых параметров.
Как рассчитать столбчатый фундамент под баню, подскажет видео:
Строительство столбчатого фундамента: пошаговая инструкция
Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.
Пошаговая инструкция строительства столбчатого фундамента
Разметка
Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный
Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень
Используют нивелир или гидроуровень.
Копка ям под столбы
Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.
Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.
Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба. Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.
Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю
Устройство подушки и пятки
Подушка делается для предотвращения смещения опор при морозном пучении грунта
При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют
Можно смешать песок и мелкий щебень в пропорции 40/60
Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.
Монтаж опалубки и армирование
При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.
Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.
Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.
Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой
Заливка бетона и обратная засыпка
Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.
Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

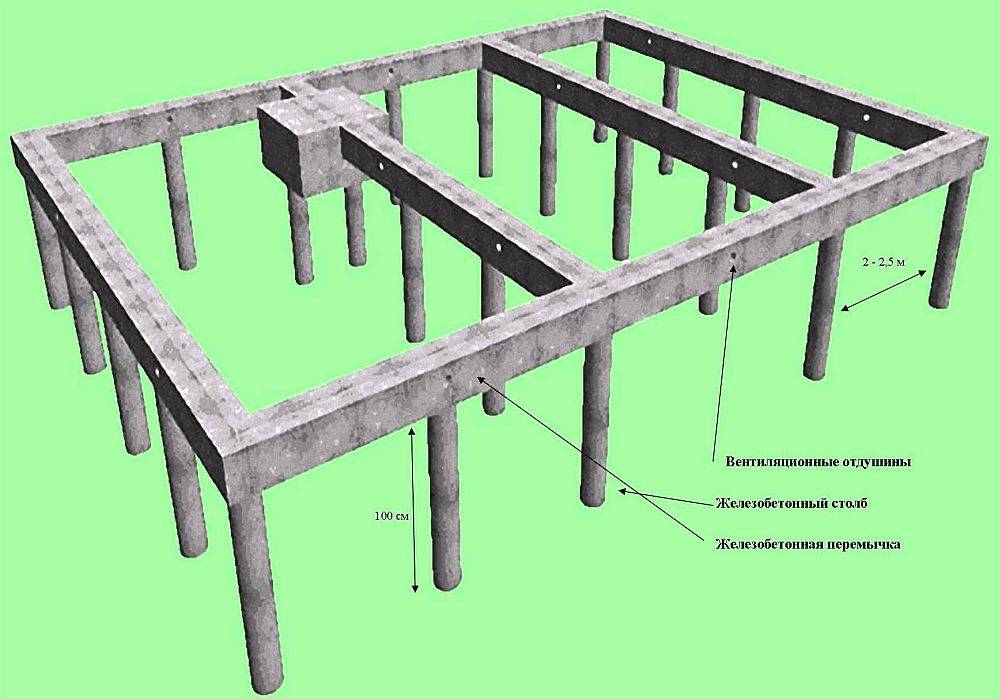

Возведение ростверка
Цели установки ростверка:
- равномерно распределить нагрузку на столбчатые опоры;
- связать их в единое целое.
При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:
- для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
- стальные балки. Обычно используют двутавр и швеллер;
- монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.
Полноценный монолитный ростверк подойдет для тяжелых строений
Забирка
Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.
