Порядок работ и правила расположения штроб
Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:
- Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
- Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
- Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
- В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
- Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
- Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
- Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.
Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.
Правила прокладки штроб своими руками
Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

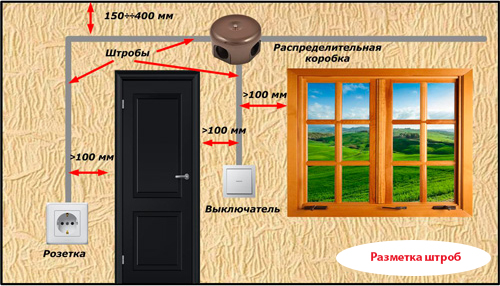

Планируя расположение штроб под кабель, соблюдайте простые правила:
- Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
- Размещайте штробы без пересечения друг с другом.
- Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
- Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
- Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.
Особенности железобетонных стен
Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.
Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).
Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.
Основные нюансы работы при шторблении:
- перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
- перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
- штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
- вертикальная штроба режется сверху-вниз;
- расстояние горизонтальной штробы от потолка – не более 40см;
- расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
- максимальная глубина штробы – 2,5см;
- если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
- старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.
Подготовка стен перед штроблением
Каждый ремонт сопровождается заменой старой проводки или же – прокладкой новой. Как показывает практика, проводку лучше всего прятать в стенах. А этот процесс требует штробления. Это один из самых пыльных этапов ремонта здания
Поэтому немаловажно знать, как штробить стены под проводку
Перед тем как сделать штробу под розетку, закройте дверные проемы влажным материалом, чтобы не допустить распространения пыли по квартире. Для начала убедитесь, что отсутствуют спрятанные в стене провода. Процесс штробления стен под проводку начинается с определения места, где она пройдет.
Выбираем инструмент для работы
Перед тем как проштробить стену под проводку нужно знать, что такое штроба. Это борозды для прокладки кабеля в стенах. Также многих волнует вопрос, чем штробить стены под проводку.
Профессионалы используют штроборез. Выбор инструмента зависит от желания обитателей квартиры сделать все идеально и от стоимости работ.
Зубило и молоток
Если не под силу приобрести профессиональный инструмент, возникает вопрос, как сделать штробу без штробореза. Данная пара приспособлений скорее подойдет для стен из кирпича. Бетонную стену штробить ими не получится. Бетон очень крепкий материал и поэтому пробить его с помощью ручных приспособлений не удастся.
Болгарка

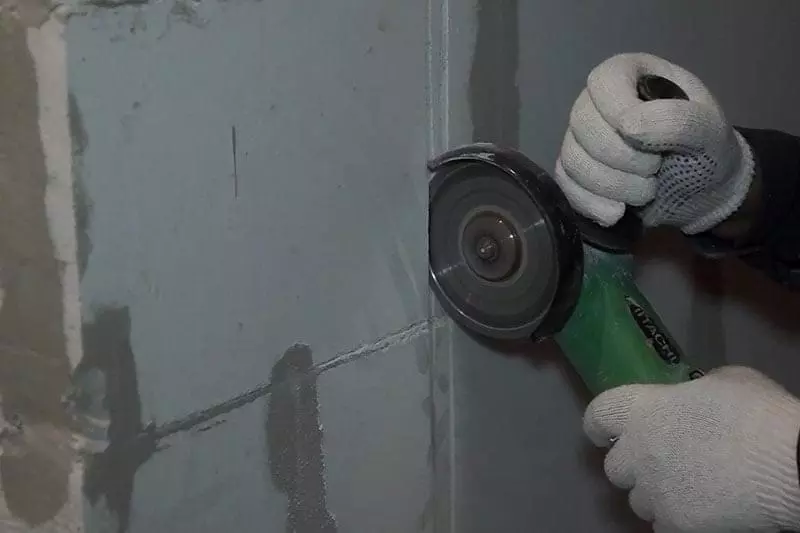

Борозды под электропроводку без труда можно сделать с помощью болгарки. В нее устанавливается 1 пара дисков. В современном инструменте их можно установить и больше. Расстояние между дисками регулируется с помощью шайб, которые задают ширину штробы.
Дрель

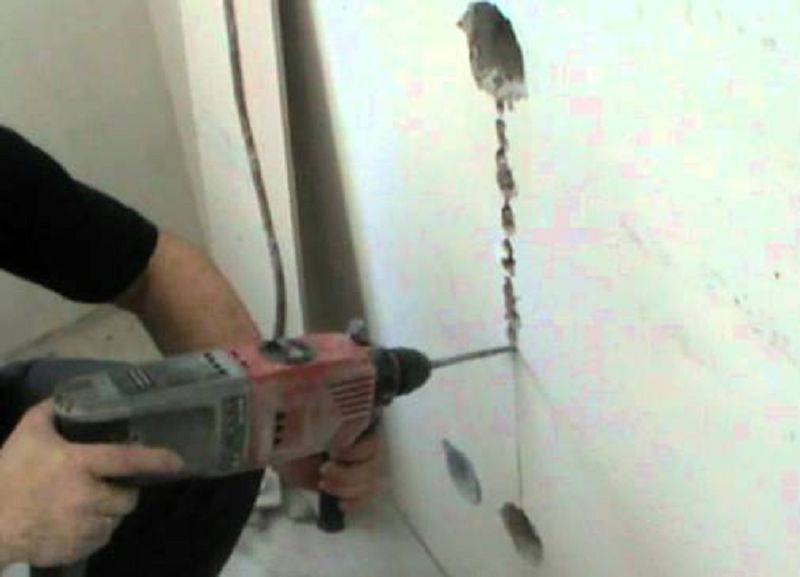

Если ничего нет под рукой, а вам необходимо проштробить отверстие, то можно прибегнуть к альтернативному методу – дрели. Возьмите самое толстое сверло и вставьте в патрон. Просверлив несколько углублений на расстоянии один от другого глубиной 20 мм, соедините их для получения единой штробы.
Перфоратор

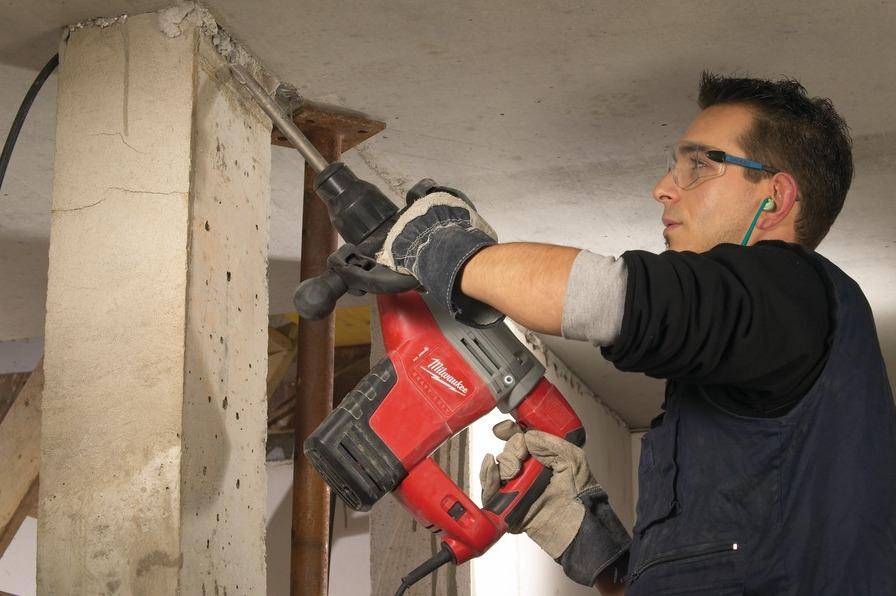

Используя перфоратор, вы сможете значительно сократить материальные и финансовые затраты и сберечь свое время. Перфоратор имеет 2 режима работы. Сначала создаются отверстия вдоль размеченной линии на расстоянии примерно 15 мм. Затем инструмент переключается на режим создания штроб.
Штроборез

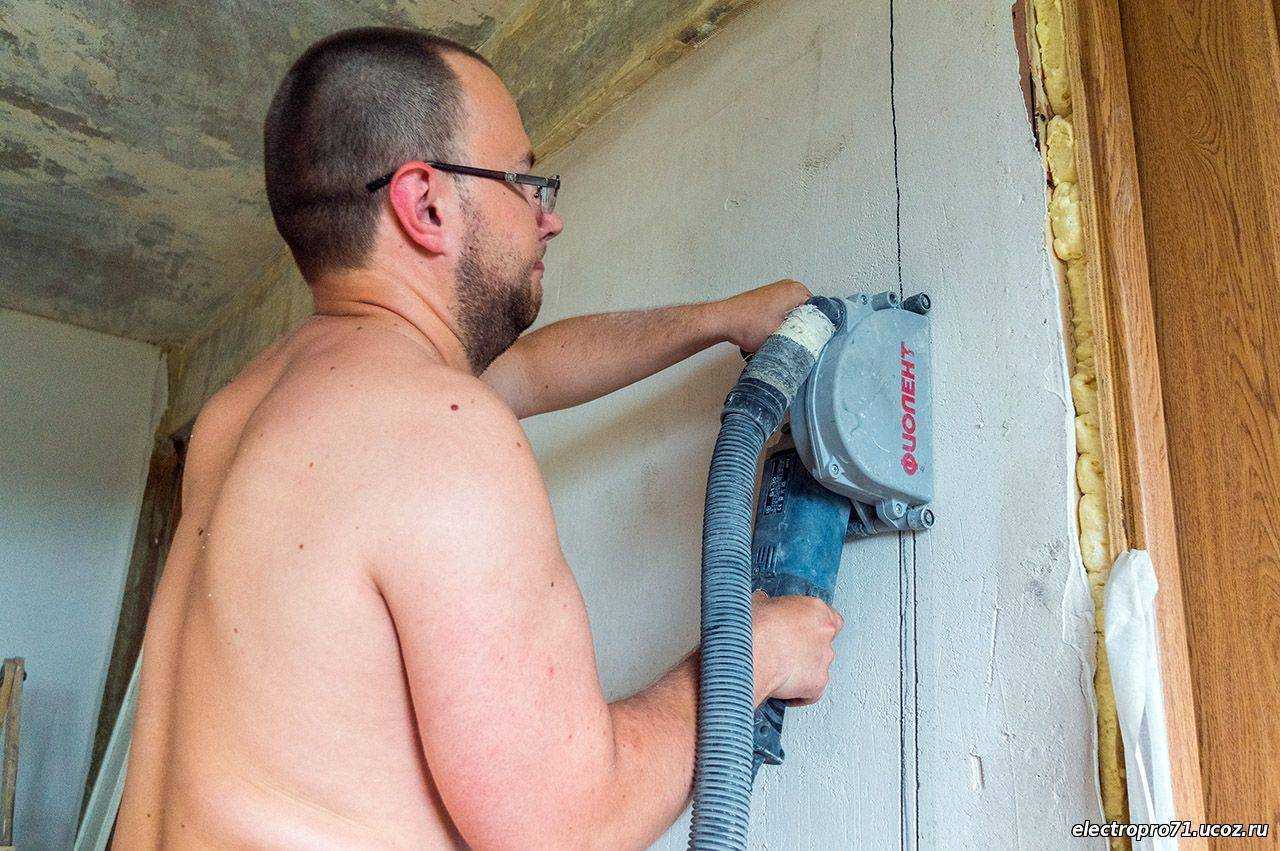

Для пылеудаления к штроборезу подключается пылесос. С помощью данного инструмента можно изготовить борозды необходимой ширины и длины и сберечь помещение от огромного количества пыли. Если вы хотите сделать проводку у себя дома своими руками, то покупать штроборез не имеет смысла. После обзора инструмента становится понятным, чем штробят стены для проводки.
Конкретные особенности штробления
Далее мы рассмотрим детально штробление стен из разных материалов.
Чем делать штробы в древесине
Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:
- Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
- Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.
Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.
Чем проделать канавки под проводку в газобетоне

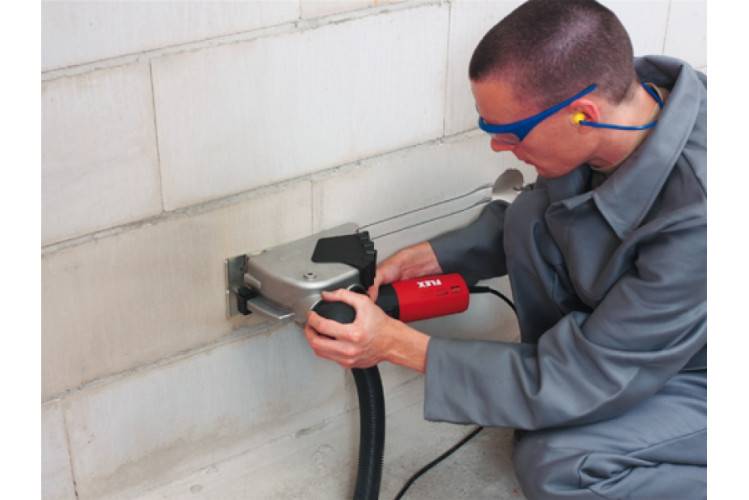

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.
Штробление стен из кирпича
Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.
Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.
Штробление гипсокартона
Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.
Штроба в кафельном полу
Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.
Нюансы с несущими стенами
Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.
Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.
Штробление стен под кондиционер
Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.
Инструмент для штробления стен
Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.
Молоток и зубило
Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.
Плюсы:
- Не нужно тратиться на дорогостоящий инструмент;
- Небольшое количество пыли при проведении работы.
Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.
Перфоратор с насадкой
Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.
Плюсы:
- Доступная цена на инструмент;
- Небольшое количество пыли;
- Для работы с инструментом не требуется особых навыков.
Минусы:
- Неровные края штробы, требующие дополнительных работ по выравниванию;
- Шумность.
Насадка на дрель
Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.
Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.
Универсальная болгарка
Подойдет для штробления в материале любой твердости.
Плюсы:
- Работа не занимает много времени;
- Края штробы получаются ровные;
- Инструмент недорогой, им легко пользоваться.
Минус в образовании при работе большого количества мелкой пыли.
Штроборез
Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.
При штроблении также понадобится наличие:
- Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
- Уровня;
- Пылесоса;
- Средств индивидуальной защиты.
Штробление стен под розетку: что не упустить из виду?
С непрекращающимся ростом количества бытовой техники прямо пропорционально растёт и потребность в розетках. Если раньше для кухни было вполне достаточно одной, максимум двух розеток, то сегодня их может быть и десять, при этом хозяйке все равно придётся периодически выключать неиспользуемый прибор из сети и подсоединять нужный. Для того чтобы быт приносил максимум комфорта, на стадии капитального ремонта необходимо провести штробление стен под розетки, заранее просчитав необходимое их число и будущее размещение в помещении. Аккуратные гнезда заданного диаметра получаются сверлением отверстий под розетки алмазными коронками.
Внимание! В новой статье читайте подробно, в каких случаях можно штробить несущие стены под проводку и розетки
Ошибки при выполнении работ
Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.
Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.
Рассмотрим их:
- покупать надо только качественные товары – как известно, скупой платит дважды;
- брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
- отсутствие схемы разводки или вариант «на глазок»;
- канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
- игнорирование использования индикаторов старой проводки – поражение током обеспечено;
- проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
- неверный подбор сечения кабеля – не справится с нагрузкой;
- штробление «по косой» – запрещено;
- использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
- несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
- использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.
Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.
Способы штробления стен
- Самый примитивный метод — с помощью ручного шлямбура. Процесс не быстрый и тяжелый, особенно применительно к бетонным стенам. Однако если расстояние небольшое, и под рукой нет электроинструмента, вполне осуществимо. Преимущество — небольшое количество пыли.
- Более продвинутый метод — с помощью дрели либо перфоратора (работа толстым сверлом). По намеченной линии высверливаются глухие отверстия на заданную глубину, затем штроба подравнивается шлямбуром (зубилом). В качестве развития способа — штробление коронкой по бетону для монтажа розеток (выключателей). Работа выполняется быстрее, но при этом выбирается много лишнего материала. При таком способе есть смысл уложить провод в гофр.
- Штробление стен под проводку перфоратором, в режиме отбойного молотка. Достаточно быстрый способ, в сравнении с последовательным сверлением и зубилом. Однако есть серьезные недостатки: штроба получается неравномерной, со рваными краями (придется потратить больше замазки). При работе образуется много пыли и осколков камня.
- Профессиональные строители пробивают штробы под электропроводку с помощью специального инструмента: штробореза. Если вы затеяли строительство или ремонт, такое приспособление можно и купить. Затраты быстро компенсируются удобством применения. Штроба вырезается с помощью дисковой пилы по бетону (может быть установлено два диска, на ширину штробы). Подошва снабжена направляющими колесами, что позволяет не тратить усилия на перемещение электроприбора по шершавой стене. Можно регулировать глубину погружения. Но главное преимущество — наличие камеры для отсоса пыли. С помощью шланга, штроборез подключается к строительному пылесосу, и работать можно, даже не вынося мебель из помещения. Полной механизации нет, после прохода по стене, требуется вручную выбить сердцевину. Это делается тем же шлямбуром, либо с помощью перфоратора. Штроборез позволяет легко выполнять работы в потолке. Для оператора положение поверхности не имеет значения — одинаково комфортно штробить вертикаль и горизонталь.
- Но самый популярный способ — использование угловой шлифовальной машинки (в просторечии — болгарки). Достаточно установить диск по камню, и эффективность работы будет не хуже, чем у специального инструмента. Производительность можно повысить, установив специальный диск-спарку. После проделывания направляющих разрезов, середина выбивается известным способом.
- Самый серьезный недостаток — огромное количество пыли, которая оседает не меньше часа. Поэтому работать необходимо в респираторе. Если вы строите новый дом, либо выполняете капитальный ремонт (с полным освобождением помещения от предметов быта), проблему можно игнорировать. При ремонте помещения, в котором вы продолжаете жить, надо искать способ, как штробить стены под проводку без пыли. Обычный пылесос, который будет удерживать ваш помощник, мало эффективен. Пыль разлетается во все стороны, даже если вы предварительно намочите стену.
Сверление или штробление

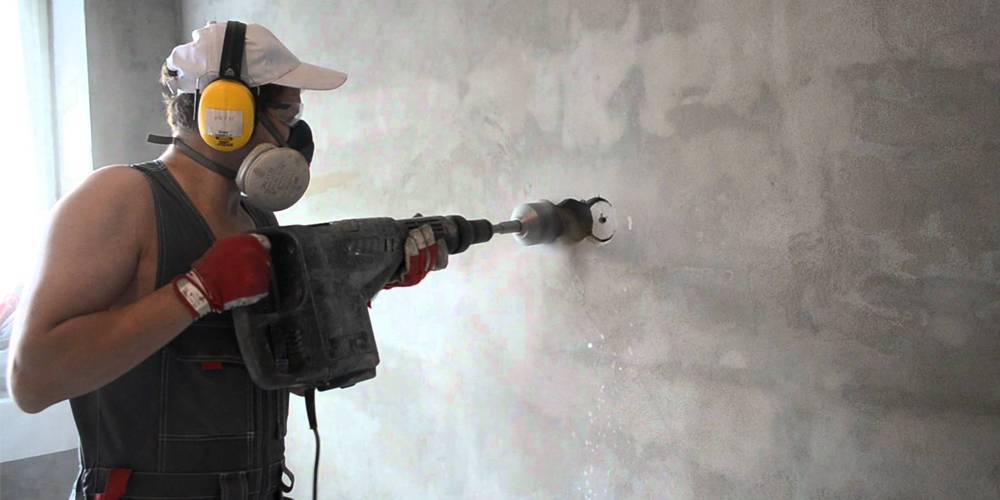

Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.
Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.
На сегодняшний день существует три основных способа выполнения этой работы:
алмазная коронка + перфоратор безударного типа
буровая коронка ударного типа для перфораторов SDS plus или SDS max
стенорезная машинка с дисками на 230мм
Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.
максимальная универсальность
Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.
При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.
деликатное отношение к поверхности
Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.
Даже с учетом того, что у перфоратора есть возможность работать “вполсилы”, это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.
При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.
Опять же без использования перфоратора и его ударов.
Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.
арматура
Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.
Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.
Инструменты для штробления стен
При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

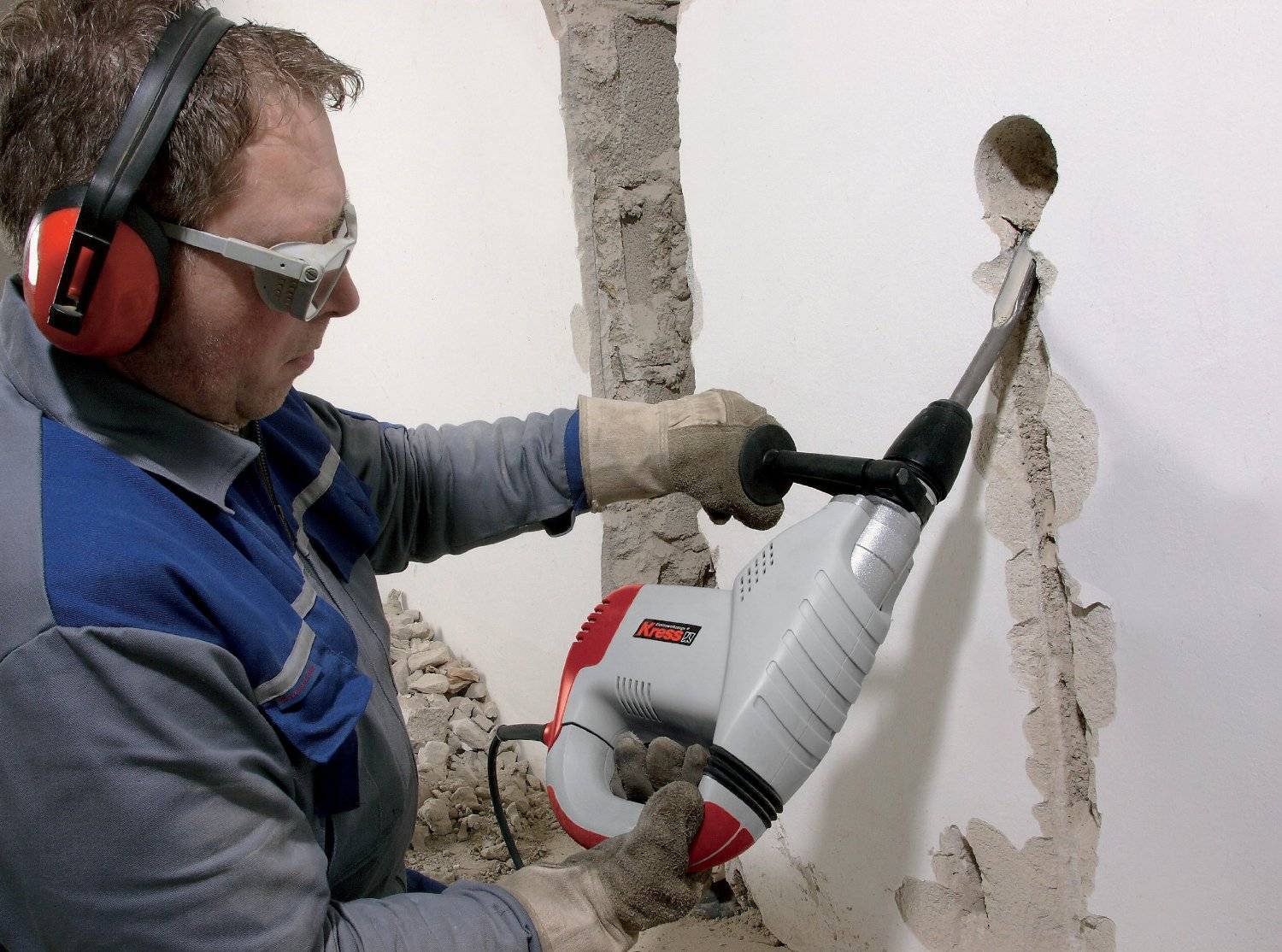

Молоток и зубило – идеальные напарники
Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.
Перфоратор. Он же ударная дрель
Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.
Универсальная болгарка
Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.
Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными
Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату
Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.
Штроборез, или как проштробить стену под проводку без пыли
Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.
